بست‌های ارتینگ و هم‌بندی

بست ارت، که در بازار «کلمپ ارت» هم نامیده می‌شود، قطعه‌ای است که دو بخش از سیستم زمین را با فشار پیچ یا پرس به هم وصل می‌کند: هادی، یعنی سیم یا تسمهٔ مسی، را به میلهٔ ارت، میلگرد آرماتور، صفحه و سازهٔ فلزی، یا دو هادی را به یکدیگر. جریان اتصال کوتاه و جریان صاعقه از همین اتصال‌های کوچک به زمین می‌رسد؛ برای همین هر اتصال در سیستم زمین باید از نظر مکانیکی محکم، از نظر الکتریکی پیوسته و با جنس هادی و الکترود هم‌خوان باشد.

بیشتر بخوانید

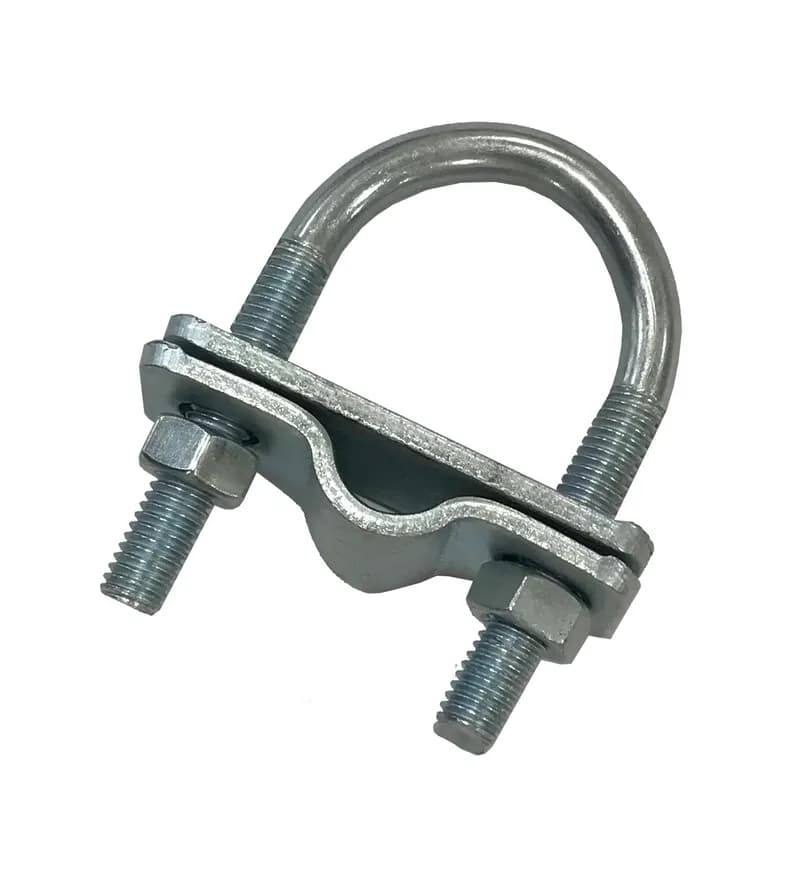

بست U گالوانیزه کالوت: پیچ U، کفهٔ تخت و کفهٔ ناودانی از ورق فولادی گالوانیزه با دو مهره
بست‌های ارتینگ و هم‌بندی

بست U گالوانیزه جهت اتصال سیم به میلهٔ ارت/میلگرد

بست U گالوانیزه گروه کالوت، که در بازار «کلمپ U گالوانیزه» هم نامیده می‌شود، هادی فولادی گالوانیزه را به میلهٔ ارت یا میلگرد آرماتور وصل می‌کند. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و هادی، هم‌راستای آن، در ناودانی کفهٔ بیرونی می‌نشیند. با سفت شدن دو مهره، هادی میان ناودانی و کفهٔ تخت فشرده می‌شود و میلهٔ ارت یا میلگرد محکم به کفهٔ تخت تکیه می‌کند؛ اتصالی پیچی که برای بازدید و اندازه‌گیری باز و دوباره بسته می‌شود. کاربرد اصلی این بست در ارت فونداسیون و هم‌بندی فونداسیون است: با آن میلگردهای آرماتور را با مفتول یا تسمهٔ گالوانیزه به هم و به سیستم زمین وصل می‌کنید. با هادی فولاد ضد زنگ، سیم یا تسمه، هم به کار می‌رود. جنس قطعهٔ اتصال باید با جنس هادی همخوان باشد و این بست را کنار مس به کار نبرید، چون تماس روی با مس پوشش گالوانیزه را از بین می‌برد؛ برای سیم مسی، بست U برنجی ما را پیشنهاد می‌کنیم. کفه‌ها از ورق فولادی گالوانیزهٔ ۲ میلی‌متری پرس می‌شوند و پیچ U و دو مهرهٔ آن هم از فولاد گالوانیزه‌اند. کد ⁦UBCG 1450⁩ هادی ۵۰ تا ۹۵ میلی‌متر مربع را روی میلهٔ ارت یا میلگرد ۱۴ تا ۳۴ میلی‌متر می‌بندد؛ برای انتخاب و استعلام، کارشناسان ما کنار شما هستند.

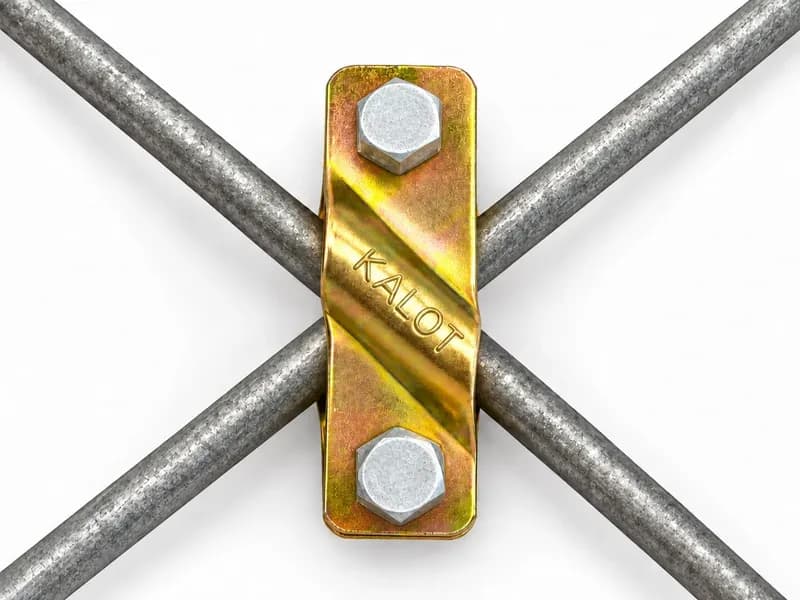

نمای نزدیک بست کراس گالوانیزه گروه کالوت روی تقاطع ضربدری دو مفتول گالوانیزه، با ناودانی مورب و حک KALOT
بست‌های ارتینگ و هم‌بندی

بست کراس گالوانیزه اتصال سیم به سیم (مفتول به مفتول)

بست کراس گالوانیزه گروه کالوت، که «بست چهارراه گالوانیزه» یا «کلمپ کراس» هم نامیده می‌شود، دو مفتول فولادی گالوانیزه (راند وایر) یا سیم گالوانیزه را در محل تقاطع، به‌شکل ضربدری (X)، به هم وصل می‌کند. بست از دو کفهٔ پرسی یکسان ساخته می‌شود که هر کدام یک ناودانی گرد مورب دارد؛ دو کفه طوری روی هم سوار می‌شوند که ناودانی‌ها عمود بر هم باشند، هر هادی در ناودانی یکی از کفه‌ها می‌نشیند و دو پیچ ⁦M6⁩ دو هادی را در نقطهٔ تقاطع روی هم می‌فشارند. کاربرد اصلی این بست در ارت فونداسیون است: تقاطع‌ها و انشعاب‌های مفتول گالوانیزهٔ الکترود زمین فونداسیون را، پیش از بتن‌ریزی، با یک اتصال پیچی محکم به هم وصل می‌کند؛ برای عبور جریان صاعقه، این اتصال جای بستن با سیم آرماتوربندی را می‌گیرد. در تقاطع‌های شبکهٔ هادی گیرندهٔ بام که با مفتول گالوانیزه اجرا می‌شود هم به کار می‌رود. جنس بست با هادی گالوانیزه یکی است و کنار مس به کار نمی‌رود؛ برای سیم مسی، بست چهارراه برنجی ما را پیشنهاد می‌کنیم. کد ⁦GLSC 5095⁩ هادی گرد ۵۰ تا ۹۵ میلی‌متر مربع را می‌بندد؛ برای انتخاب و استعلام، کارشناسان ما کنار شما هستند.

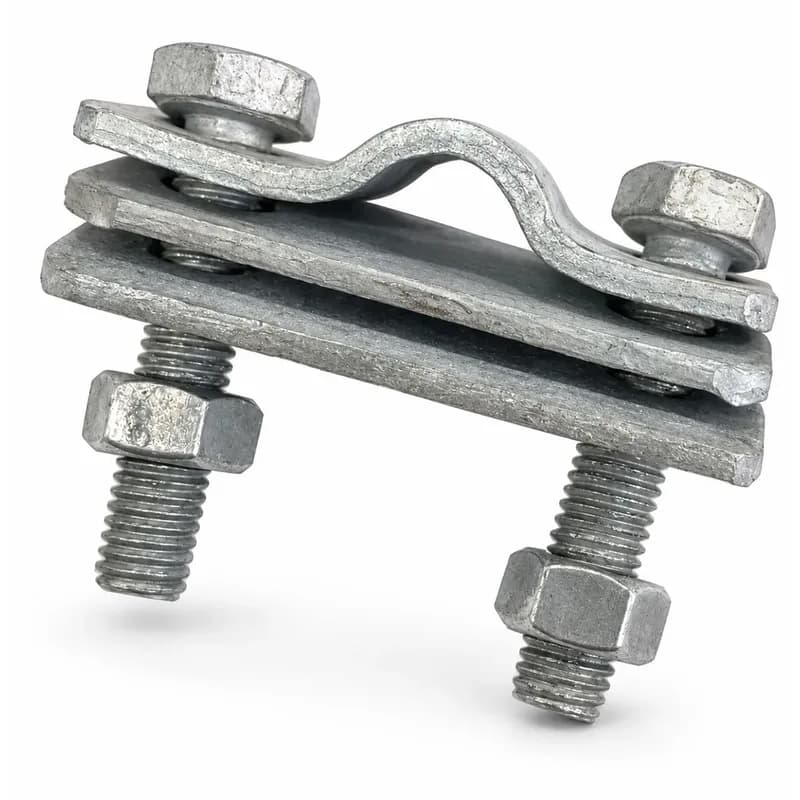

بست گالوانیزه تسمه به میلهٔ ارت و مفتول گروه کالوت: کفهٔ زین‌دار رویی، دو کفهٔ تخت و دو پیچ و مهرهٔ شش‌گوش
بست‌های ارتینگ و هم‌بندی

بست گالوانیزه اتصال تسمه به میلهٔ ارت و مفتول

بست گالوانیزه تسمه به میلهٔ ارت گروه کالوت، در ارت و هم‌بندی فونداسیون و پیش از بتن‌ریزی، تسمهٔ فولادی گالوانیزه را به یک هادی گرد فولادی می‌بندد: مفتول گالوانیزه (راند وایر)، میلگرد آرماتور یا میلهٔ ارت فولاد ضد زنگ. هادی گرد در زین کفهٔ رویی و تسمه میان دو کفهٔ تخت محکم می‌شود؛ هر دو از میان دو پیچ می‌گذرند، موازی یا با زاویهٔ کم، و تسمه نه سوراخ می‌شود و نه بریده. جنس بست با تسمه و مفتول گالوانیزه یکی است و کنار هادی فولاد ضد زنگ هم کار می‌کند، اما کنار مس نه، چون تماس با مس می‌تواند پوشش روی را از بین ببرد؛ برای تسمهٔ مسی روی میلهٔ ارت مسی، بست A تایپ برنجی ما را پیشنهاد می‌کنیم. بست با کد ⁦TRCG 3016⁩ تسمه‌ای با پهنای حداکثر ۳۰ میلی‌متر را به مفتول ۸ و ۱۰ میلی‌متری و به میلگرد یا میلهٔ ارت تا ۱۶ میلی‌متر می‌بندد؛ در انتخاب اندازه و استعلام قیمت، کارشناسان ما همراه شما هستند.

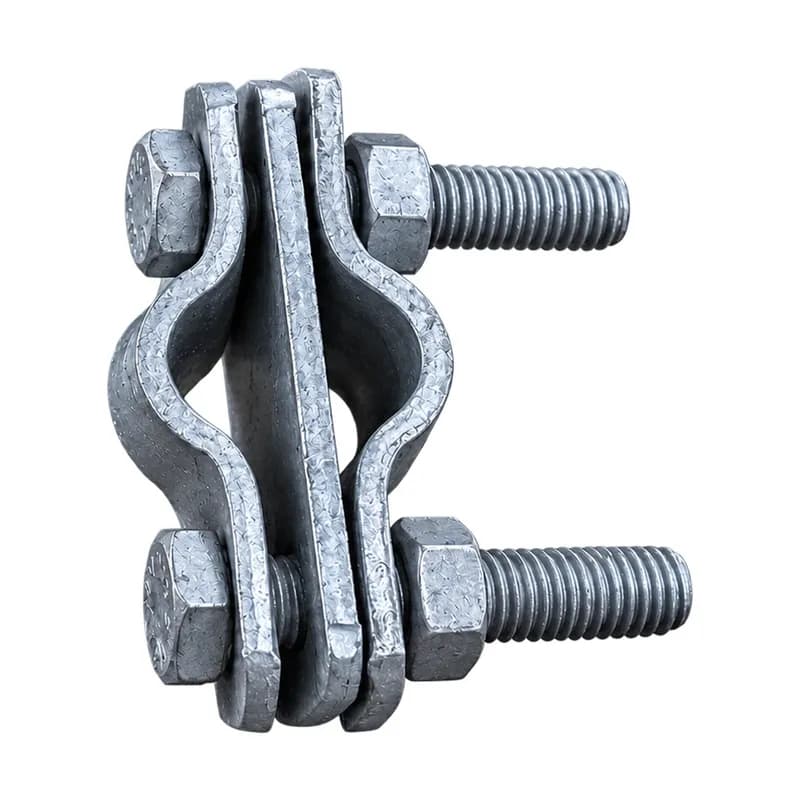

بست اتصال مفتول گالوانیزه به آرماتور گروه کالوت از نمای جانبی: دو کفهٔ زین‌دار با شیارهای رو به بیرون، کفهٔ تخت میانی و دو پیچ و مهرهٔ شش‌گوش
بست‌های ارتینگ و هم‌بندی

بست اتصال مفتول گالوانیزه به آرماتور

بست اتصال مفتول گالوانیزه به آرماتور گروه کالوت، در ارت و هم‌بندی فونداسیون و پیش از بتن‌ریزی، مفتول گالوانیزه (راند وایر) را هم‌راستای میلگرد آرماتور به آن می‌بندد. این بست دو کفهٔ زین‌دار دارد، یکی برای مفتول و یکی برای میلگرد، و یک کفهٔ تخت میانی که دو هادی را از هم جدا نگه می‌دارد؛ هر هادی در زین خودش محکم می‌شود، هر دو از میان دو پیچ می‌گذرند و هیچ‌کدام بریده یا سوراخ نمی‌شود. همین بست دو مفتول گالوانیزه را هم در کنار هم به یکدیگر وصل می‌کند و مفتول را به میلهٔ ارت فولاد ضد زنگ ۱۶ میلی‌متری می‌بندد. جنس آن با مفتول گالوانیزه و میلگرد آرماتور همخوان است، اما کنار مس به کار نمی‌رود، چون تماس با مس می‌تواند پوشش روی را از بین ببرد. بست با کد ⁦RRCG 1016⁩ مفتول ۸ و ۱۰ میلی‌متری را به میلگرد آرماتور با قطر روی آج تا ۱۶ میلی‌متر، یعنی نمرهٔ ۱۲ و باریک‌تر، می‌بندد؛ برای میلگرد درشت‌تر، بست U گالوانیزه را پیشنهاد می‌کنیم. در انتخاب اندازه و استعلام قیمت، کارشناسان ما همراه شما هستند.

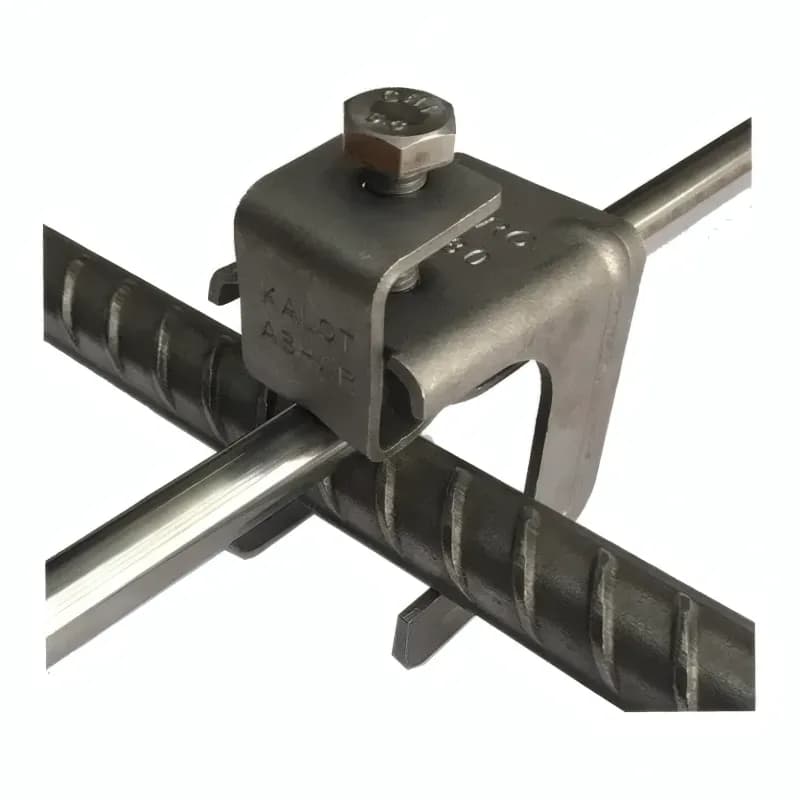

بست ارت و همبندی فونداسیون SBRC 2030 گروه کالوت روی میلگرد آجدار؛ هادی گرد فولادی به‌صورت صلیبی (+) زیر فک فشاری، با نشان KALOT ABHAR و پیچ M10
بست‌های ارتینگ و هم‌بندی

بست ارت و همبندی فونداسیون (SBRC 2030)

بست ارت و همبندی فونداسیون گروه کالوت (کد ⁦SBRC 2030⁩) هادی الکترود زمین فونداسیون، یعنی مفتول، تسمه یا سیم مسی، را پیش از بتن‌ریزی به میلگرد آرماتور فونداسیون می‌بندد. بست از دو قطعهٔ فولادی پرسی ساخته شده است: قابی که روی آرماتور می‌نشیند و فک فشاری که با سفت شدن تنها پیچ ⁦M10⁩، هادی را روی آرماتور می‌فشارد. هادی را می‌توانید هم‌راستای آرماتور (موازی، II) یا عمود بر آن (صلیبی، +) ببندید. بست آرماتور ۲۰ تا ۳۲ میلی‌متر را با هادی گرد ۶ تا ۱۰ میلی‌متر یا تسمهٔ ۴۰ میلی‌متری می‌گیرد. برای آشنایی با خود روش و طراحی آن، مقالهٔ سیستم ارتینگ بر اساس ارت فونداسیون را ببینید.

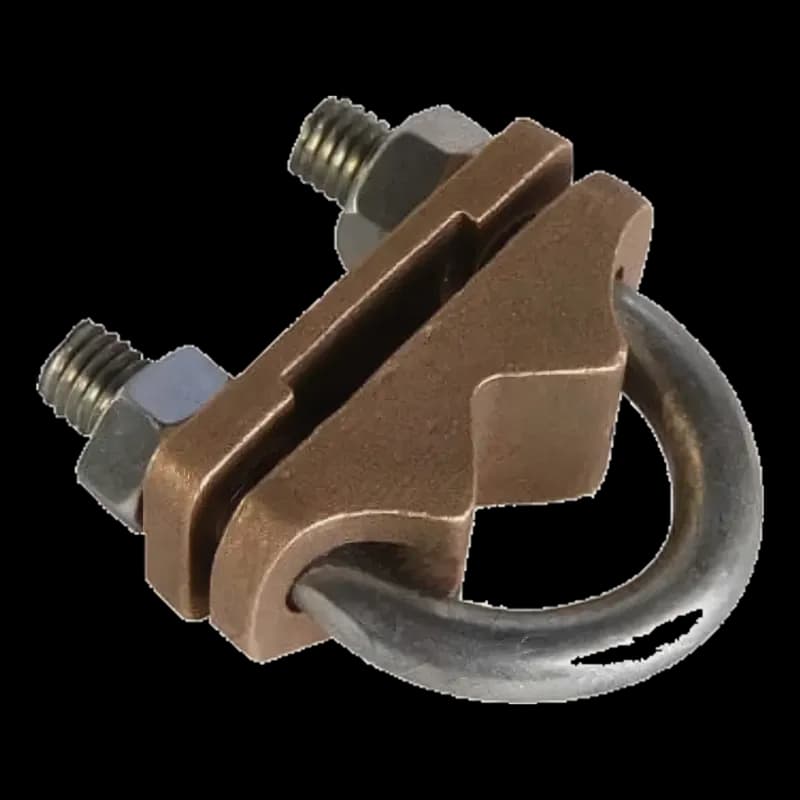

بست U دوکفهٔ گروه کالوت برای اتصال تسمهٔ عمودی به میلهٔ ارت: پیچ U، دو کفه و دو مهره
بست‌های ارتینگ و هم‌بندی

بست U اتصال تسمهٔ عمودی به میله ارت و آرماتور

بست U اتصال تسمهٔ عمودی گروه کالوت تسمهٔ مسی را هم‌راستای میلهٔ ارت یا میلگرد آرماتور به آن وصل می‌کند، بی‌آنکه تسمه سوراخ شود. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و میلهٔ ارت روی کفهٔ رو می‌نشیند؛ تسمه، عمودی و موازی با میلهٔ ارت، در شیار کم‌عمق کفهٔ زیرین و میان دو کفهٔ برنجی قرار می‌گیرد. با سفت شدن دو مهره، تسمه میان دو کفه فشرده می‌شود و کفهٔ رو محکم به میلهٔ ارت می‌چسبد؛ اتصالی پیچی که برای بازدید و اندازه‌گیری باز و دوباره بسته می‌شود. ما این بست را برای جایی ساخته‌ایم که تسمه‌ای عمودی، مانند هادی نزولی سیستم حفاظت در برابر صاعقه که از دیوار یا ستون پایین می‌آید، باید به سر میلهٔ ارت داخل دریچهٔ بازرسی ارت یا به میلگرد آرماتور برسد. چون تسمه سوراخ نمی‌شود، سطح مقطع آن کامل می‌ماند. بدنه از برنج و پیچ U و مهره‌ها از فولاد ضد زنگ با رزوهٔ ⁦M10⁩ است. پنج کد، از ⁦UBDP 16⁩ تا ⁦UBDP 50⁩، میلهٔ ارت یا میلگرد تا ۱۶، ۲۵، ۳۱، ۳۸ و ۵۰ میلی‌متر را با تسمهٔ ۲۵ میلی‌متری می‌بندند؛ برای سیم، بست U اتصال سیم به میله ارت را ببینید.

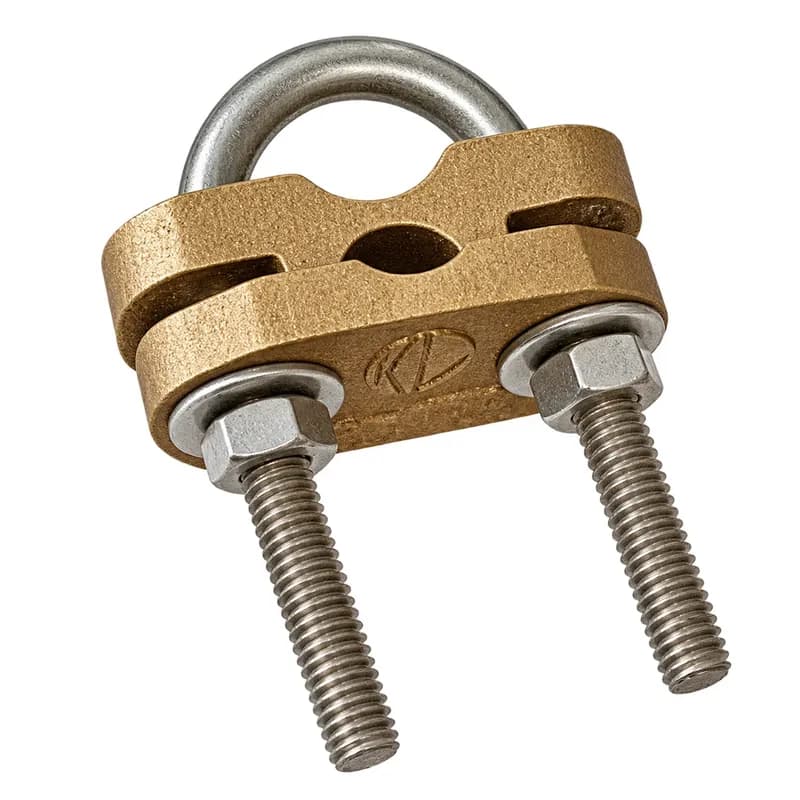

بست U اتصال سیم به میلهٔ ارت کالوت: کفهٔ رو و کفهٔ زیر برنجی با آرم کالوت، سوراخ عبور سیم میان دو کفه، پیچ U و مهره و واشر تخت فولاد ضد زنگ
بست‌های ارتینگ و هم‌بندی

بست U اتصال سیم به میله ارت و آرماتور

بست U گروه کالوت، که در بازار «بست یو» یا «کلمپ U» هم نامیده می‌شود، سیم مسی ارت را به میلهٔ ارت یا میلگرد آرماتور وصل می‌کند. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و سیم، هم‌راستا یا عمود بر میلهٔ ارت، میان دو کفهٔ برنجی بست می‌گذرد. با سفت شدن دو مهره، سیم میان دو کفه فشرده می‌شود و میلهٔ ارت محکم در نشیمن کفهٔ رو به آن می‌نشیند؛ اتصالی پیچی که برای بازدید و اندازه‌گیری باز و دوباره بسته می‌شود. ما این بست را برای جایی ساخته‌ایم که سیم زمین باید به سر میلهٔ ارت داخل دریچهٔ بازرسی ارت، یا به میلگرد آرماتور بسته شود؛ چه پیش از بتن‌ریزی داخل قفسهٔ آرماتور فونداسیون و چه در نقطهٔ اتصالی که در دسترس می‌ماند. چون پیچ U به رزوه تکیه ندارد، روی میلهٔ ارت بدون رزوه، میلهٔ ارتی که سرش هنگام کوبیدن آسیب دیده و میلگرد آجدار هم بسته می‌شود. بدنه از برنج و پیچ U و مهره‌ها از فولاد ضد زنگ است. شش کد، از ⁦UBDV 0906⁩ تا ⁦UBDV 2012⁩، میلهٔ ارت یا میلگرد ۹٫۵ تا ۲۰ میلی‌متر و سیم مسی ۶ تا ۳۰۰ میلی‌متر مربع را پوشش می‌دهند؛ اگر اندازه‌های شما میان دو کد قرار می‌گیرد، کارشناسان ما کد مناسب را پیشنهاد می‌کنند.

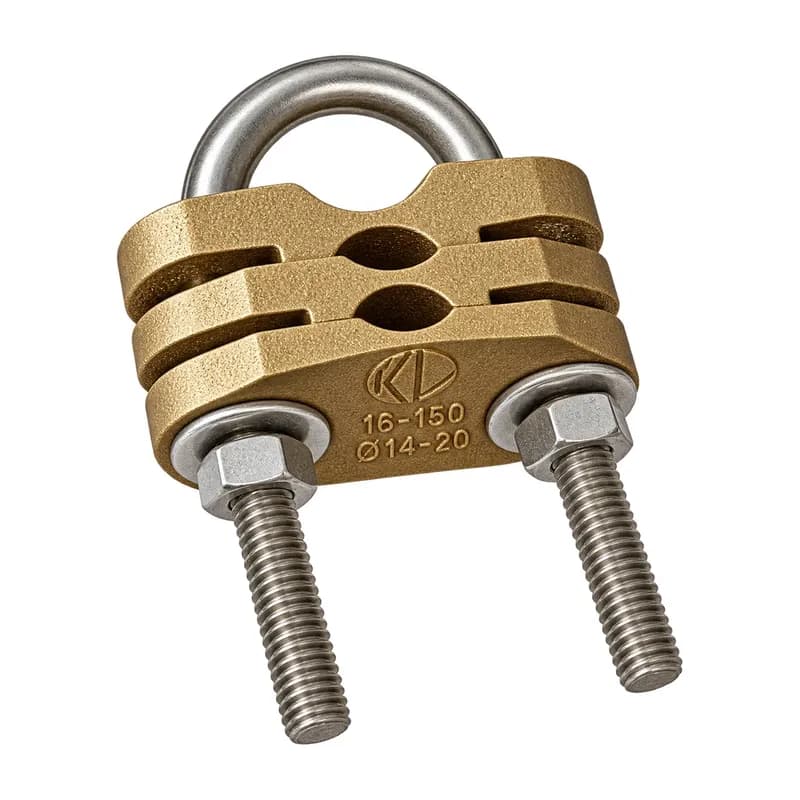

بست U سه‌پارچهٔ برنجی گروه کالوت با پیچ U و مهره‌های فولاد ضد زنگ؛ سه کفه با دو طبقهٔ سیم، و نشان کالوت و اندازه‌های 16-150 و Ø14-20 روی کفهٔ بیرونی
بست‌های ارتینگ و هم‌بندی

بست U سه‌پارچه اتصال دو سیم به میله ارت و آرماتور

بست U سه‌پارچه گروه کالوت دو سیم مسی ارت را هم‌زمان به یک میلهٔ ارت یا میلگرد آرماتور وصل می‌کند. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و سه کفهٔ برنجی روی ساق‌های آن سوار می‌شوند؛ هر سیم در طبقهٔ خودش، میان دو کفه، می‌نشیند. با سفت شدن دو مهره، هر دو سیم فشرده می‌شوند و میلهٔ ارت در نشیمن کفهٔ رو به آن محکم می‌نشیند؛ اتصالی پیچی که برای بازدید و اندازه‌گیری باز و دوباره بسته می‌شود. ما این بست را برای جایی ساخته‌ایم که دو هادی باید به یک میلهٔ ارت برسند؛ برای نمونه هادی نزولی و سیم حلقهٔ زمین داخل دریچهٔ بازرسی ارت، یا دو سیم هم‌بندی روی یک میلگرد آرماتور، چه پیش از بتن‌ریزی داخل قفسهٔ آرماتور فونداسیون و چه در نقطهٔ اتصالی که در دسترس می‌ماند. هر سیم، مستقل از دیگری، هم‌راستا یا عمود بر میلهٔ ارت بسته می‌شود و می‌تواند از بست بگذرد یا در آن تمام شود. بدنه از برنج و پیچ U و مهره‌ها از فولاد ضد زنگ است. بست با کد ⁦UBTV 1416⁩ میلهٔ ارت یا میلگرد ۱۴ تا ۲۰ میلی‌متر و هر سیم مسی ۱۶ تا ۱۵۰ میلی‌متر مربع را می‌گیرد؛ برای یک سیم، بست U دوپارچه ما را در شش کد ببینید.

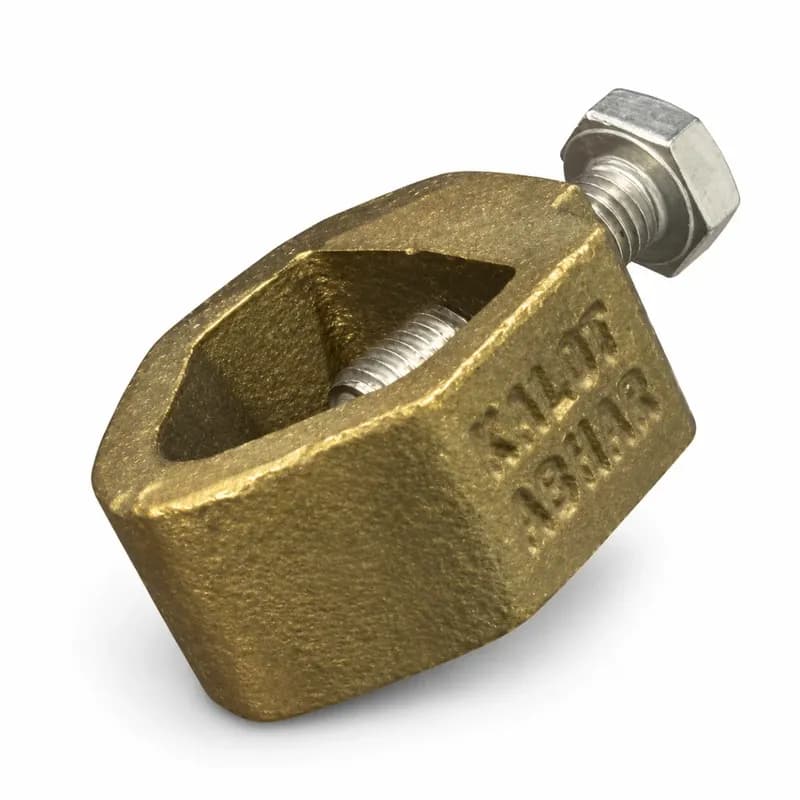

بست اتصال تسمه به میله ارت کالوت (بست A تایپ برنجی ERTC) با پیچ فولاد ضد زنگ و دهانهٔ عبور میلهٔ ارت و تسمه
بست‌های ارتینگ و هم‌بندی

بست A تایپ اتصال تسمه به میله ارت (ERTC)

وقتی هادی زمین تسمهٔ مسی است، باید محکم و قابل بازدید به سر میلهٔ ارت برسد. بست A تایپ کالوت، که در بازار به «کلمپ تسمه به میله ارت» هم شناخته می‌شود، این کار را با یک قطعه و یک پیچ انجام می‌دهد: میلهٔ ارت در رأس حلقهٔ برنجی می‌نشیند، تسمه کنار آن قرار می‌گیرد و پیچ فولاد ضد زنگ تسمه را روی میلهٔ ارت می‌فشارد؛ بدون سوراخ کردن تسمه. این بست برای اتصال تسمهٔ شبکهٔ زمین و هادی نزولی صاعقه‌گیر به میلهٔ ارت، داخل چاهک بازدید، به کار می‌رود و برای اندازه‌گیری مقاومت میلهٔ ارت با باز کردن همان پیچ جدا می‌شود. سایز را با قطر میلهٔ ارت و پهنای تسمه انتخاب کنید: ⁦ERTC 1625⁩ برای میلهٔ ارت تا ۱۶ و تسمهٔ ۲۵، ⁦ERTC 2030⁩ برای میلهٔ ارت تا ۲۰ و تسمهٔ ۳۰ و ⁦ERTC 2550⁩ برای میلهٔ ارت تا ۲۵ و تسمهٔ ۵۰ میلی‌متر.

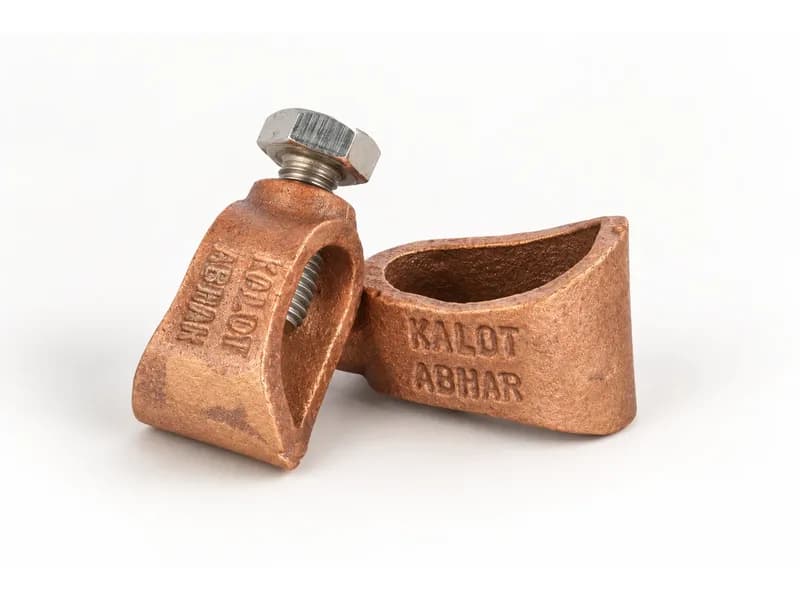

بست G تایپ کالوت G 3/4 با بدنهٔ برنجی ریختگی، نشان KALOT ABHAR و پیچ شش‌گوش فولاد ضد زنگ؛ یک بست ایستاده با پیچ و یک بست خوابیده با انتهای V‌شکل
بست‌های ارتینگ و هم‌بندی

بست G تایپ اتصال سیم به میله ارت (ERCC)

بست G تایپ گروه کالوت (کد ⁦ERCC⁩) سیم مسی ارت را با یک پیچ به سر میلهٔ ارت وصل می‌کند. بدنهٔ بست یک حلقهٔ یک‌تکه از برنج ریختگی است که یک سرش برآمدگی رزوه‌دار پیچ دارد و سر دیگرش V‌شکل است. میلهٔ ارت و سیم کنار هم از دهانهٔ بست می‌گذرند؛ با سفت شدن پیچ فولاد ضد زنگ، میلهٔ ارت به سمت انتهای V‌شکل رانده می‌شود و سیم میان میلهٔ ارت و دیوارهٔ V‌شکل بدنه فشرده می‌شود. این بست کوچک و ساده، اتصال رایج سیم ارت به سر میلهٔ ارت کاپرباند یا مسی داخل چاهک بازدید است؛ جایی که اتصال دیده می‌شود و برای اندازه‌گیری مقاومت زمین باز و دوباره بسته می‌شود. بدنهٔ بست را در دو اندازه می‌سازیم: G 5/8 برای میلهٔ ارت ۵/۸ اینچ (کد ⁦ERCC 1416⁩، سیم ۱۶ تا ۷۰) و G 3/4 برای میلهٔ ارت ۱۶ تا ۲۰ میلی‌متر و ۳/۴ اینچ (کدهای ⁦ERCC 1695⁩ و ⁦ERCC 2070⁩، سیم تا ۱۲۰ میلی‌متر مربع). برای انتخاب کد و استعلام قیمت، کارشناسان ما کنار شما هستند.

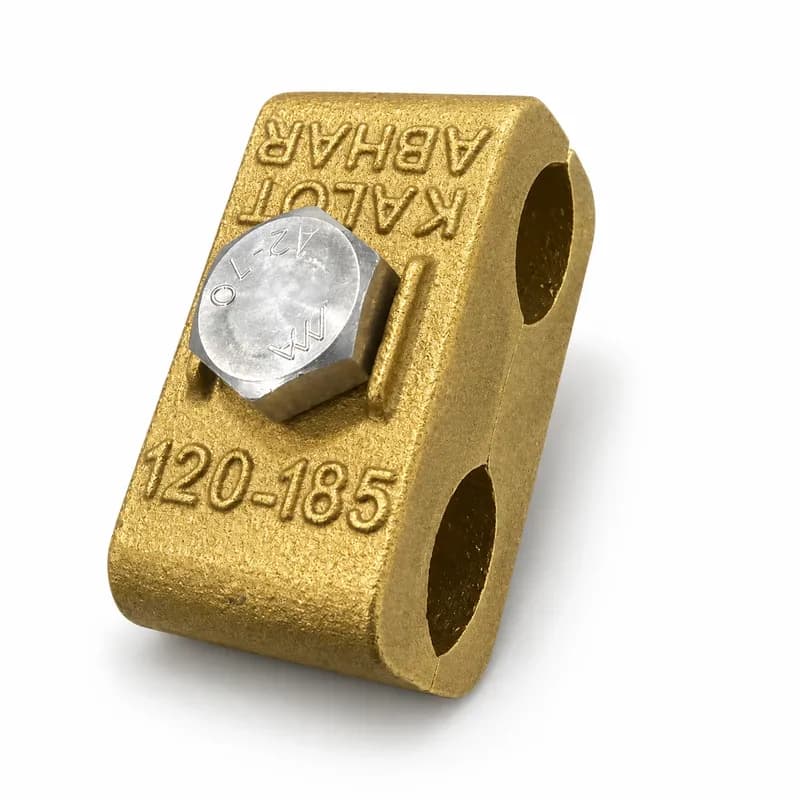

بست موازی تک‌پیچ کالوت ⁦PTEC⁩ با بدنهٔ برنجی دوپارچه، نشان KALOT ABHAR و پیچ فولاد ضد زنگ
بست‌های ارتینگ و هم‌بندی

بست موازی تک‌پیچ اتصال دو سیم به سازهٔ فلزی و دکل (PTEC)

بست موازی تک‌پیچ گروه کالوت (کد ⁦PTEC⁩) دو سیم مسی ارت را کنار هم، با یک پیچ، هم به یکدیگر و هم به صفحه، ستون یا نبشی فولادی وصل می‌کند. بدنهٔ برنجی بست دو نیمه دارد و در هر نیمه دو شیار نیم‌گرد؛ دو سیم در این شیارها می‌نشینند و یک پیچ فولاد ضد زنگ که از میان دو نیمه و سوراخ سازه می‌گذرد، سیم‌ها را میان دو نیمه و کل بست را روی سازه می‌فشارد. جای اصلی این بست در پست‌های برق، دکل‌های خطوط انتقال و توزیع و سازه‌های فولادی صنعتی است؛ جایی که هادی اصلی شبکهٔ زمین از کنار سازه می‌گذرد و همان‌جا انشعابی از آن به سازه یا تجهیز می‌رسد، یا دو هادی زمین در یک نقطه به پایهٔ سازه وصل می‌شوند. با یک سوراخ و یک پیچ، هر دو سیم بدون بریدن، هم‌زمان با سازه هم‌بند می‌شوند. دو مدل استاندارد داریم: ⁦PTEC 1212⁩ برای دو سیم ۱۲۰ تا ۱۸۵ و ⁦PTEC 2424⁩ برای ۲۴۰ تا ۳۰۰ میلی‌متر مربع، و برای سیم‌های کوچک‌تر، از ۳۵ میلی‌متر مربع، این بست را به سفارش می‌سازیم؛ برای انتخاب و استعلام، کارشناسان ما کنار شما هستند.

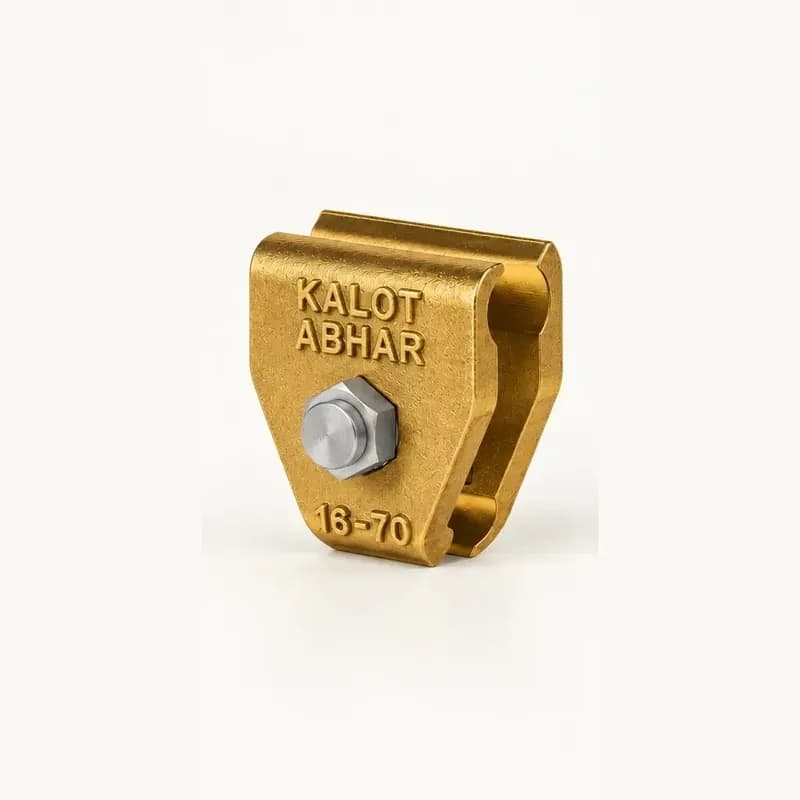

بست دوپارچهٔ کالوت (TECD 1670) با دو کفهٔ برنجی، نشان برجستهٔ KALOT ABHAR و بازهٔ ۱۶–۷۰ روی کفه و پیچ فولاد ضد زنگ
بست‌های ارتینگ و هم‌بندی

بست دوپارچه اتصال سیم به صفحه و سازهٔ فلزی (TECD)

بست دوپارچهٔ اتصال سیم به صفحه و سازهٔ فلزی گروه کالوت (کد TECD)، که در بازار «کلمپ دکل» یا «بست تاور» هم نامیده می‌شود، سیم مسی ارت یا هادی صاعقه‌گیر را به صفحه، ستون، تیر، نبشی دکل و هر سازهٔ فولادی دیگر وصل می‌کند. سیم در شیار قلاب‌مانند کفهٔ داخلی می‌نشیند، کفهٔ بیرونی روی آن قرار می‌گیرد و یک پیچ فولاد ضد زنگ از هر دو کفه و از سوراخ سازه می‌گذرد و همه را به هم و به سازه می‌فشارد. چون سیم میان دو کفهٔ برنجی بسته می‌شود و مستقیم روی سطح سازه نمی‌نشیند، اتصال به وضع سطح سازه کمتر وابسته است و بست جمع‌وجور و محکم می‌ماند؛ جایی که روی سازه دیوارپوش یا روکش نصب می‌شود هم کاربرد دارد. بست دوپارچه را در دو اندازه می‌سازیم: برای سیم ۱۶ تا ۷۰ میلی‌متر مربع با پیچ ⁦M8⁩ و برای سیم ۹۵ تا ۱۸۵ با پیچ ⁦M10⁩. اگر می‌خواهید سیم مستقیم روی صفحه یا سازه فشرده شود، بست یکپارچهٔ سیم به سازه (TECS) را ببینید.

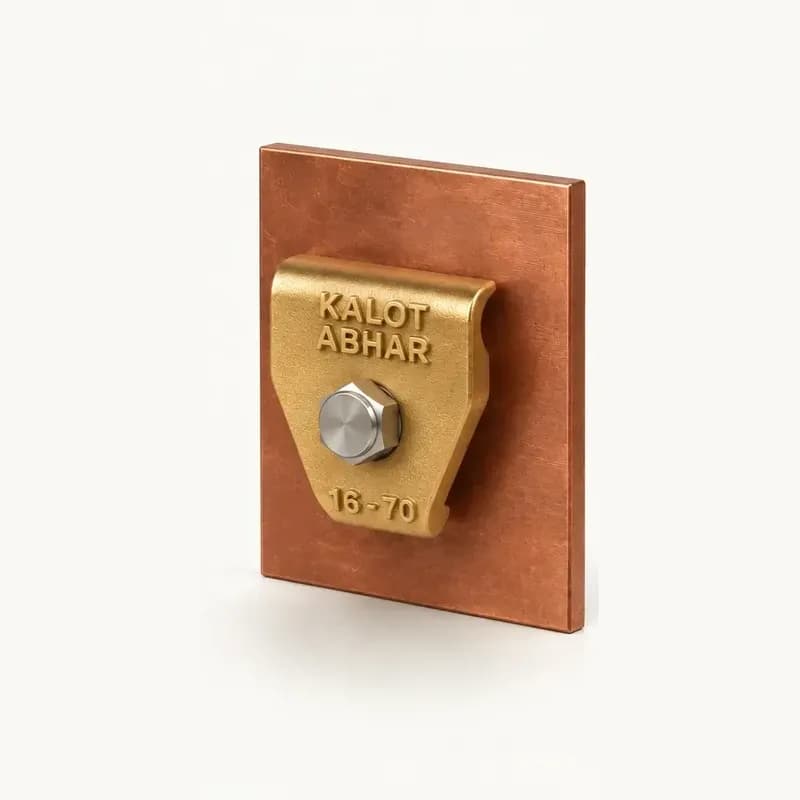

بست یکپارچهٔ کالوت (TECS 1670) روی صفحهٔ مسی، با نشان برجستهٔ KALOT ABHAR و بازهٔ ۱۶–۷۰ روی کفه و پیچ فولاد ضد زنگ
بست‌های ارتینگ و هم‌بندی

بست یکپارچه اتصال سیم به صفحه و سازهٔ فلزی (TECS)

بست یکپارچهٔ اتصال سیم به صفحه و سازهٔ فلزی گروه کالوت (کد TECS) سیم مسی ارت یا هادی صاعقه‌گیر را مستقیم روی صفحه، ستون، تیر، نبشی و اسکلت فلزی ساختمان می‌فشارد. بست یک کفهٔ برنجی ریختگی است که در لبهٔ خود شیاری برای سیم دارد؛ یک پیچ فولاد ضد زنگ از سوراخ کفه و سوراخ سازه می‌گذرد و با بسته شدن مهره، کفه سیم را روی سطح فلز می‌فشارد. چون سیم مستقیم روی فلز سازه می‌نشیند، بست یکپارچه ساده‌ترین و کم‌ضخامت‌ترین راه اتصال سیم ارت به اسکلت فلزی است؛ به شرط آنکه سطح سازه در محل تماس تمیز و صاف باشد. بست یکپارچه را در دو اندازه می‌سازیم: برای سیم ۱۶ تا ۷۰ میلی‌متر مربع با پیچ ⁦M8⁩ و برای سیم ۹۵ تا ۱۸۵ با پیچ ⁦M10⁩. اگر می‌خواهید سیم میان دو کفهٔ برنجی بسته شود و با سطح سازه تماس مستقیم نداشته باشد، بست دوپارچهٔ سیم به سازه (TECD) را ببینید.

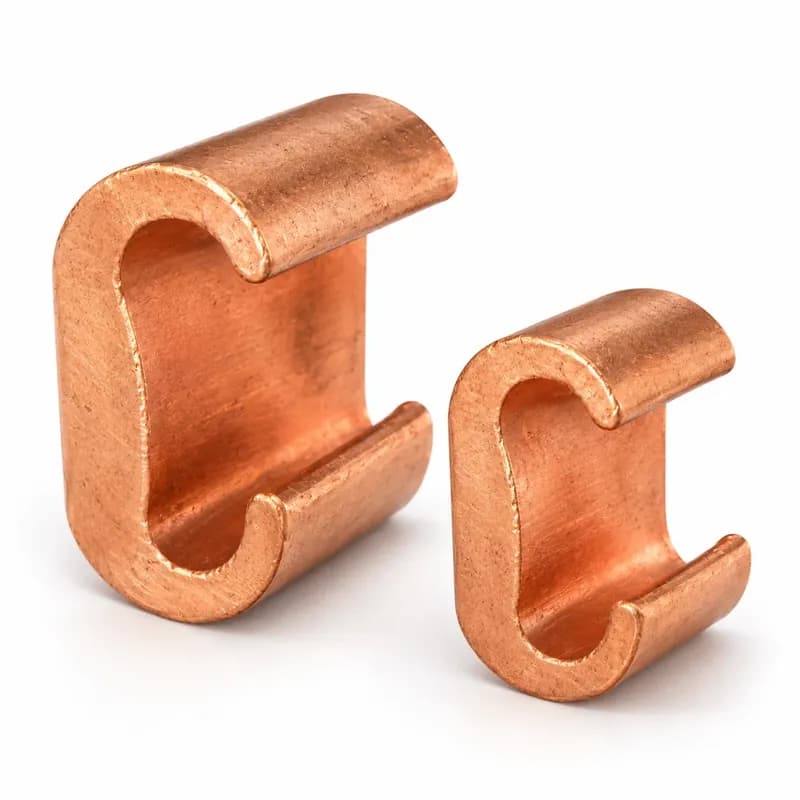

دو C کلمپ (سی کلمپ) مسی پرسی کالوت در دو سایز با مقطع C شکل و لبه‌های خم‌شده برای جای سیم اصلی و سیم انشعاب
بست‌های ارتینگ و هم‌بندی

C کلمپ مسی اتصال انشعاب و موازی سیم ارت (CCC)

C کلمپ، که «سی کلمپ» یا «کلمپ مسی پرسی» هم نامیده می‌شود، قطعه‌ای مسی و C شکل است که سیم مسی اصلی و سیم انشعاب را کنار هم در خود جا می‌دهد و با دستگاه پرس مخصوص روی هر دو فشرده می‌شود. نتیجه یک اتصال دائمی و بدون پیچ است؛ برای گرفتن انشعاب از سیم اصلی بدون بریدن آن و برای اتصال موازی دو سیم در شبکهٔ ارت. C کلمپ برای اتصال‌هایی است که قرار نیست باز شوند و جوش احتراقی در آن‌ها ممکن یا به‌صرفه نیست؛ بدون آتش و در هر هوایی نصب می‌شود. کد را با سطح مقطع سیم اصلی و سیم انشعاب انتخاب کنید: ۲۳ سایز از ⁦CCC 1010⁩ تا ⁦CCC 2424⁩ برای سیم اصلی ۱۰ تا ۲۴۰ و انشعاب ۱٫۵ تا ۲۴۰ میلی‌متر مربع داریم.

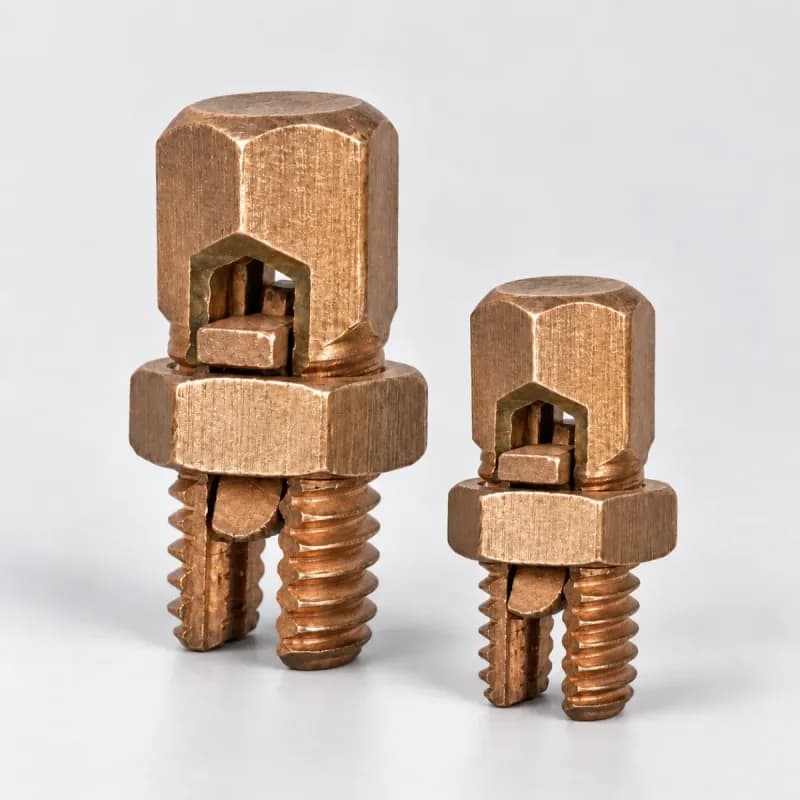

دو اسپلیت بولت (اسپیلیت بولت) برنجی کالوت در دو سایز با سر شش‌گوش، شکاف عبور سیم، قطعهٔ فشار و مهره
بست‌های ارتینگ و هم‌بندی

اسپلیت بولت برنجی اتصال سیم به سیم (SBC)

اسپلیت بولت، که «اسپیلیت بولت» هم نوشته می‌شود، ساده‌ترین بست اتصال دو سیم مسی است: یک پیچ برنجی شکاف‌دار با یک مهره. سیم اصلی و سیم انشعاب کنار هم در شکاف پیچ قرار می‌گیرند و با بستن مهره، میان مهره و تهِ شکاف به هم فشرده می‌شوند؛ برای گرفتن انشعاب بدون بریدن سیم اصلی و برای اتصال موازی دو سیم. اسپلیت بولت برای اتصال‌هایی است که در دسترس می‌مانند و ممکن است برای اندازه‌گیری یا تغییر باز شوند؛ نصبش فقط آچار می‌خواهد. کد را با سطح مقطع سیم اصلی انتخاب کنید: ۱۱ سایز از ⁦SBC 1010⁩ تا ⁦SBC 2424⁩ برای سیم اصلی ۱۰ تا ۲۴۰ میلی‌متر مربع داریم و هر سایز سیم انشعاب را در محدودهٔ گسترده‌ای می‌پذیرد. برای اتصال دائمی بدون پیچ، C کلمپ را ببینید.

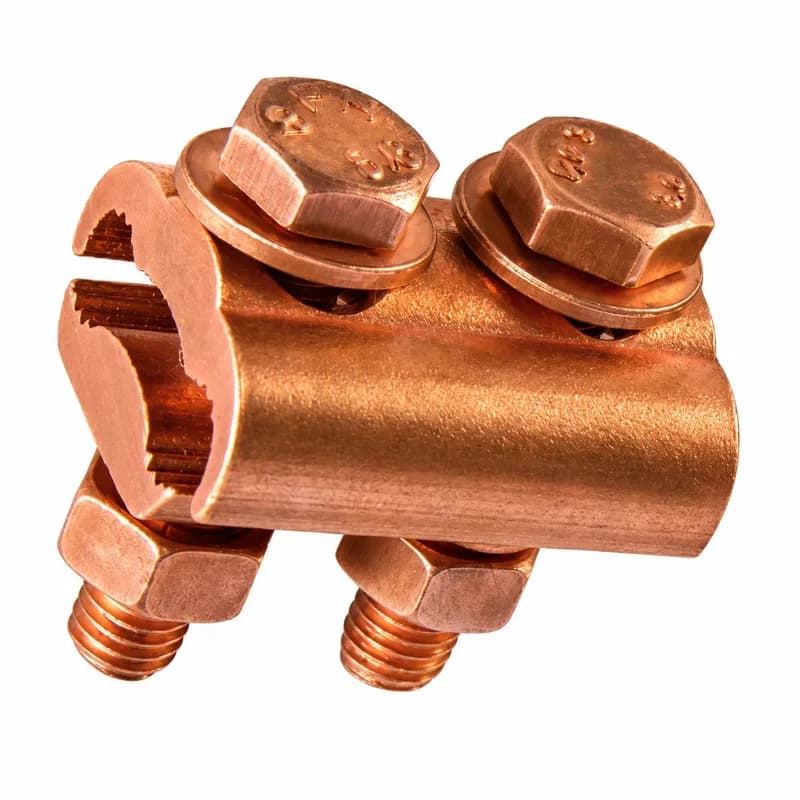

بست موازی دوپیچ (کلمپ دو پیچ) کالوت با دو کفهٔ ریختگی، دو شیار سیم و دو پیچ شش‌گوش با واشر و مهره
بست‌های ارتینگ و هم‌بندی

بست اتصال موازی سیم به سیم دوپیچ (PCC)

بست موازی دوپیچ گروه کالوت (کد ⁦PCC⁩)، که در بازار «کلمپ دو پیچ» هم نامیده می‌شود، دو سیم مسی ارت را کنار هم و موازی به یکدیگر وصل می‌کند. بدنهٔ بست دو کفهٔ برنجی ریختگی است: کفهٔ رویی دو شیار نیم‌گرد دارد که لبه‌هایش روی سیم‌ها خم شده و کفهٔ زیرین دو شیار کم‌عمق. دو پیچ فولاد ضد زنگ در خط وسط بست و میان دو سیم، دو کفه را به هم می‌کشند و هر سیم را در شیار خودش می‌فشارند. با این بست، از هادی اصلی شبکهٔ زمین بدون بریدن آن انشعاب می‌گیرید، دو سیم را در ادامهٔ مسیر به هم وصل می‌کنید یا دو هادی موازی را در یک نقطه هم‌بند می‌کنید؛ اتصال پیچی است و برای بازدید و اندازه‌گیری باز و دوباره بسته می‌شود. چهار کد داریم: ⁦PCC 35⁩ و ⁦PCC 50⁩ برای سیم ۲۵ تا ۷۰، ⁦PCC 70⁩ برای ۷۰ تا ۹۵ و ⁦PCC 95⁩ برای ۹۵ تا ۱۸۵ میلی‌متر مربع. برای انتخاب کد و استعلام قیمت، کارشناسان ما کنار شما هستند.

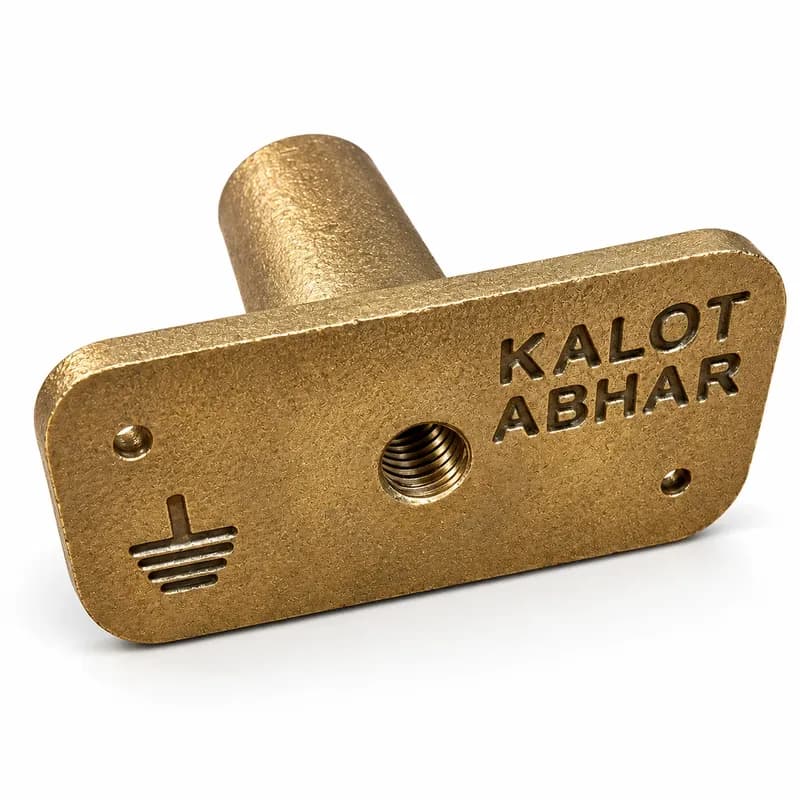

صفحهٔ هم‌بندی آرماتور برنجی گروه کالوت؛ صفحهٔ مستطیل ۸۰ × ۴۰ با سوراخ رزوه‌دار M10، نشان ارت و نوشتهٔ KALOT ABHAR
بست‌های ارتینگ و هم‌بندی

صفحهٔ هم‌بندی آرماتور برنجی برای سازه‌های بتنی

صفحهٔ هم‌بندی آرماتور برنجی گروه کالوت روی رویهٔ ستون یا دیوار بتنی نقطهٔ اتصال ارت ثابتی می‌سازد که از پشت به آرماتور وصل است. صفحه هم‌سطح بتن می‌ماند و هادی ارت یا هم‌بندی با کابلشو روی پیچ ⁦M10⁩ آن بسته می‌شود؛ داخل بتن، هادی مسی به ساقهٔ پشت صفحه جوش احتراقی می‌شود و با بست به میلگرد آرماتور وصل می‌شود. صفحه را در سه مدل برنجی می‌سازیم: تک‌سوراخ افقی و عمودی با صفحهٔ ۸۰ × ۴۰ میلی‌متر، و دوسوراخ با صفحهٔ ۷۰ × ۴۰ میلی‌متر برای اتصال دو هادی. برای آشنایی با هم‌بندی و ارت فونداسیون، مقاله‌های مربوط را ببینید.

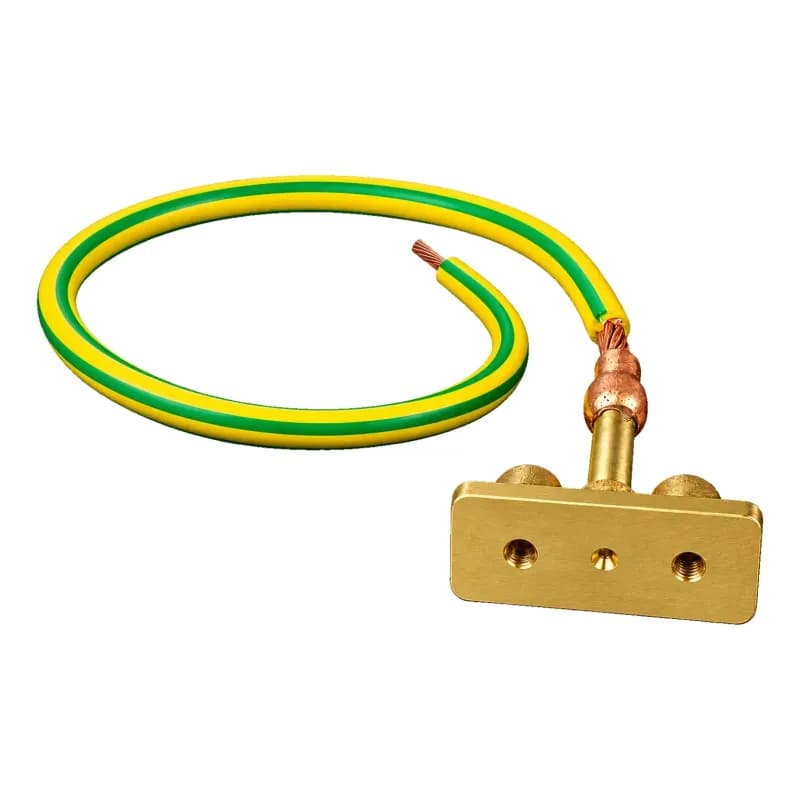

صفحهٔ هم‌بندی آرماتور با سیم گروه کالوت؛ صفحهٔ برنجی دوسوراخ با ساقه، بوش اتصال و سیم مسی با روکش زرد و سبز
بست‌های ارتینگ و هم‌بندی

صفحهٔ هم‌بندی آرماتور با سیم برای سازه‌های بتنی

صفحهٔ هم‌بندی آرماتور با سیم گروه کالوت صفحهٔ هم‌بندی برنجی‌ای است که یک متر سیم مسی ۷۰ میلی‌متر مربع با روکش زرد و سبز، در کارخانه به ساقهٔ آن وصل شده است. صفحه هم‌سطح رویهٔ ستون یا دیوار بتنی می‌ماند و سر دیگر سیم، داخل بتن، با بست به میلگرد آرماتور بسته می‌شود؛ پس در کارگاه جوشکاری لازم نیست. بدنه دو سوراخ رزوه‌دار ⁦M10⁩ با فاصلهٔ ۴۰ میلی‌متر دارد؛ یکی برای کابلشوی هادی ارت و دیگری برای هادی یا تسمهٔ دوم. اگر می‌خواهید هادی را خودتان به صفحه وصل کنید، صفحهٔ هم‌بندی آرماتور برنجی را ببینید. برای آشنایی با هم‌بندی و ارت فونداسیون، مقاله‌های مربوط را بخوانید.

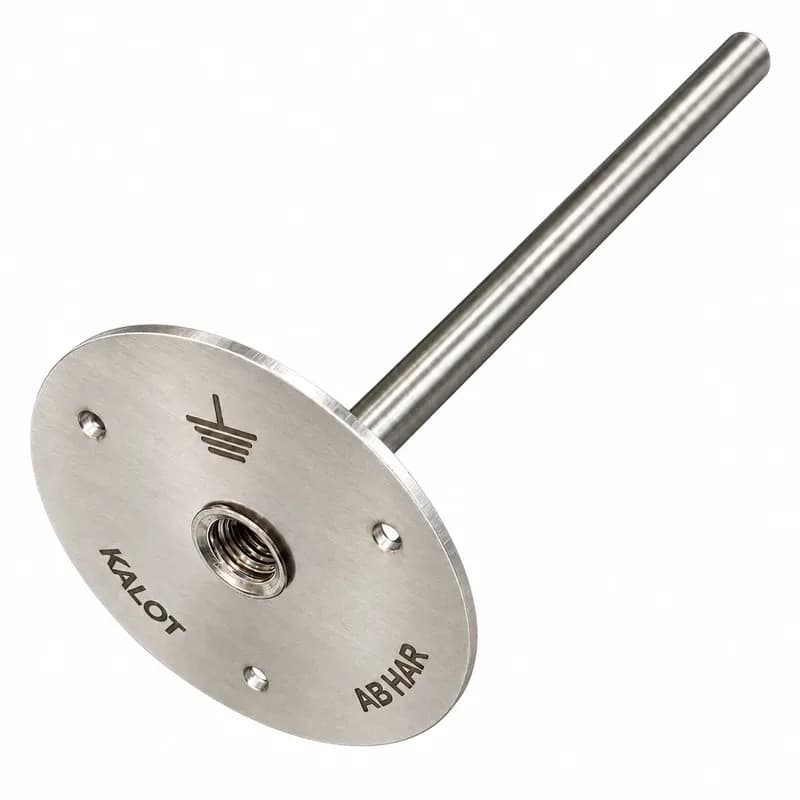

باندینگ پوینت فولاد ضد زنگ گروه کالوت؛ صفحهٔ گرد با نشان ارت و KALOT ABHAR، سوراخ رزوه‌دار M10 وسط صفحه و میلهٔ ۱۰ میلی‌متری
بست‌های ارتینگ و هم‌بندی

باندینگ پوینت فولاد ضد زنگ (صفحهٔ هم‌بندی آرماتور)

باندینگ پوینت فولاد ضد زنگ گروه کالوت روی رویهٔ سازهٔ بتنی نقطهٔ اتصال ارت ثابتی می‌سازد که به آرماتور داخل بتن وصل است. صفحهٔ گرد آن هم‌سطح بتن می‌ماند و هادی ارت یا هم‌بندی با کابلشو روی پیچ ⁦M10⁩ آن بسته می‌شود؛ داخل بتن، هادی سبز و زردی که با جوش احتراقی به سر میلهٔ پشت صفحه وصل شده است، با بست U گالوانیزه به میلگرد آرماتور بسته می‌شود. همهٔ اجزا از فولاد ضد زنگ است: صفحهٔ ۸۰ میلی‌متری، غلاف رزوه‌دار و میلهٔ ۱۰ میلی‌متری، با طول کل ۲۳۲٫۵ میلی‌متر. باندینگ پوینت پیش از بتن‌ریزی به قالب میخ می‌شود و پس از باز کردن قالب، نقطهٔ اتصالی تمیز و آماده روی دیوار یا ستون می‌ماند. برای آشنایی با هم‌بندی و ارت فونداسیون، مقاله‌های مربوط را ببینید.

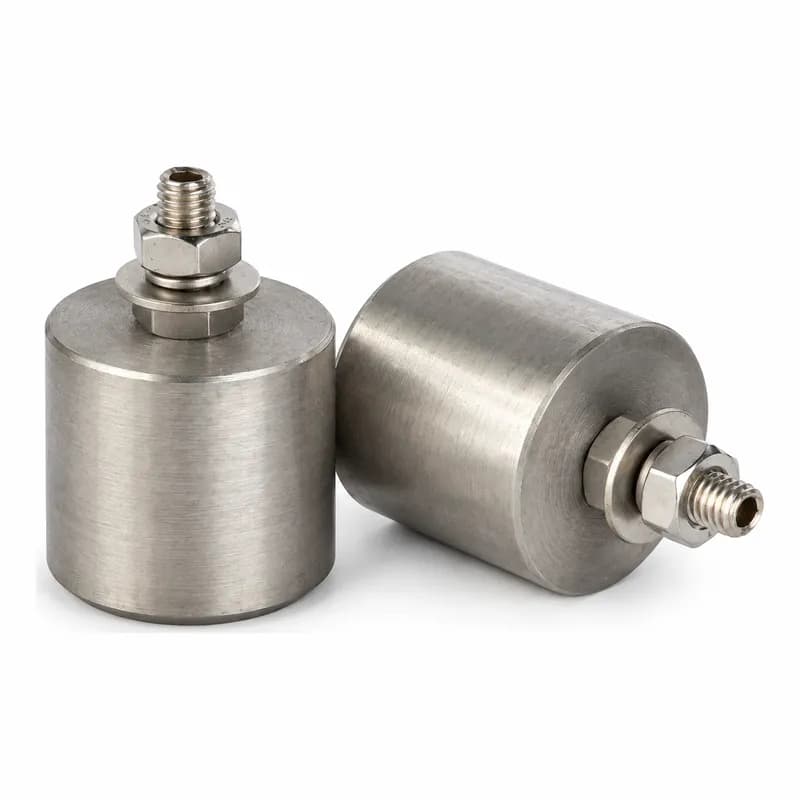

دو استوانهٔ فولادی هم‌بندی (ارت باس) گروه کالوت؛ استوانهٔ توپر فولادی با پیچ دوسر M10، مهرهٔ قفلی، واشر تخت، واشر فنری و مهرهٔ فولاد ضد زنگ
بست‌های ارتینگ و هم‌بندی

استوانهٔ فولادی هم‌بندی (ارت باس) برای سازه‌های فلزی

استوانهٔ فولادی هم‌بندی (ارت باس) گروه کالوت نقطهٔ اتصال ارت دائمی روی سازه‌های فولادی می‌سازد. استوانهٔ توپر فولادی روی ستون، تیر، بدنهٔ مخزن یا شاسی تجهیزات جوش داده می‌شود و هادی ارت با کابلشو روی پیچ ⁦M10⁩ آن بسته می‌شود؛ به این ترتیب سازهٔ فلزی بی‌سوراخ‌کاری به سیستم زمین و هم‌بندی وصل می‌شود. بدنهٔ استوانه از فولاد کربنی و پیچ، مهره‌ها و واشرها از فولاد ضد زنگ است. ارت باس را در پنج اندازهٔ استاندارد با قطر ۴۰ یا ۵۰ و طول ۳۰ تا ۵۰ میلی‌متر می‌سازیم و اندازه‌های دیگر را به سفارش. برای آشنایی با هم‌بندی و نقش آن در سیستم زمین، مقالهٔ مربوط را ببینید.

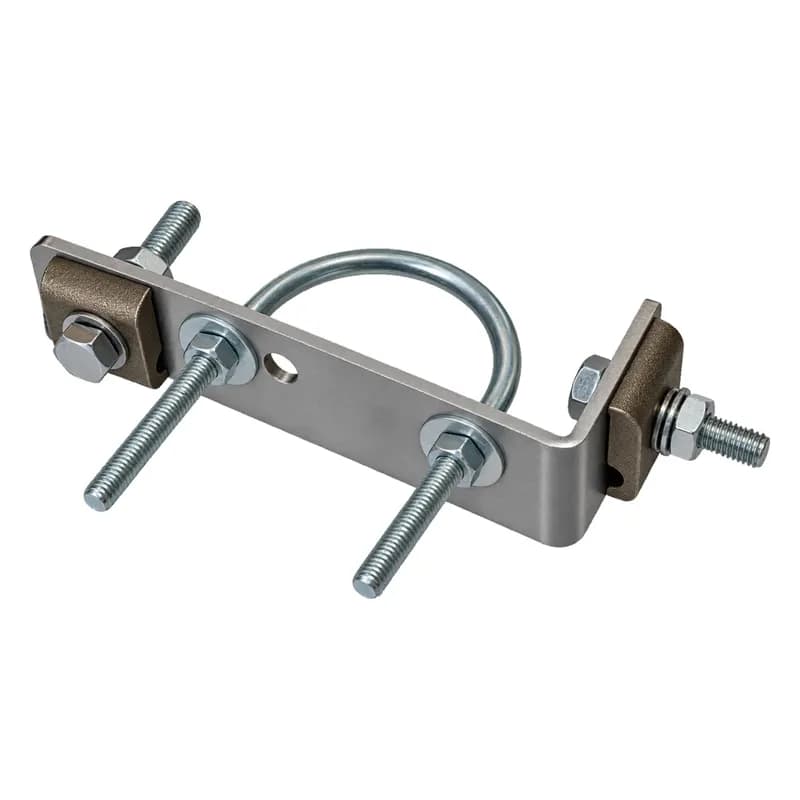

بست ارت پایهٔ کف کاذب (بست پدستال) گروه کالوت؛ تسمهٔ فولاد ضد زنگ، بست U گالوانیزه و دو کلمپ برنجی
بست‌های ارتینگ و هم‌بندی

بست ارت پایهٔ کف کاذب (بست پدستال)

بست ارت پایهٔ کف کاذب گروه کالوت، که در بازار با نام «بست پدستال» یا «بست ارت پایه کف کاذب» هم شناخته می‌شود، پایه‌های فلزی کف کاذب را به شبکهٔ هم‌بندی زیر کف وصل می‌کند؛ همان شبکه‌ای که در دیتاسنتر و اتاق سرور به آن «شبکهٔ مرجع سیگنال (SRG)» می‌گویند و اختلاف پتانسیل میان سازه‌های فلزی و تجهیزات حساس را کم می‌کند. بست با یک بست U گالوانیزه دور لولهٔ پایه بسته می‌شود و هادی مسی شبکه در شیار کلمپ‌های برنجی آن، اتصالی پیچی و فلز به فلز با پایه می‌سازد. ما این بست را با تسمهٔ فولاد ضد زنگ و دو کلمپ برنجی می‌سازیم تا هادی مسی مش، بدون جوشکاری و سوراخ‌کاری، به پایه وصل شود. هم‌بندی کف کاذب جایگزین سیم ارت حفاظتی تجهیزات نیست و در کنار آن کار می‌کند. سیم مسی لخت، تسمهٔ انعطاف‌پذیر هم‌بندی، ارت‌بار اتاق و دیگر بست‌های ارتینگ و هم‌بندی را هم برای اجرای کامل این شبکه از ما تهیه کنید.

بست‌های ارتینگ گروه کالوت، بخشی از خانوادهٔ تجهیزات ارتینگ و هم‌بندی ما، برای اتصال سیم و تسمه به میلهٔ ارت، میلگرد و سازهٔ فلزی و نیز اتصال سیم به سیم ساخته شده‌اند. در این صفحه آن‌ها را بر اساس نوع اتصال دسته‌بندی کرده‌ایم تا برای هر نقطه از سیستم زمین، بست مناسب همان هادی را پیدا کنید.

انواع بست ارت بر اساس نوع اتصال

سازندگان معتبر، بست‌های ارت را بر اساس اینکه چه چیزی را به چه چیزی وصل می‌کنند گروه‌بندی می‌کنند: هادی به میلهٔ ارت، هادی به میلگرد آرماتور، هادی به سازهٔ فلزی و هادی به هادی. ما هم همین ترتیب را به کار برده‌ایم.

بست میله ارت؛ اتصال سیم و تسمه به میلهٔ ارت

بست میله ارت هادی را به سر میلهٔ ارت می‌بندد و معمولاً داخل چاهک بازدید قرار می‌گیرد تا برای بازدید و اندازه‌گیری در دسترس بماند. بست G تایپ سیم مسی ۱۶ تا ۱۲۰ میلی‌متر مربع را با یک پیچ روی سر میلهٔ ارت می‌فشارد و بست اتصال تسمه به میله ارت (بست A تایپ) همین کار را برای تسمهٔ مسی، بدون سوراخ کردن تسمه، انجام می‌دهد.

بست میله ارت را با قطر واقعی میلهٔ ارت انتخاب کنید: قطر اسمی میلهٔ ارت کاپرباند به اینچ گفته می‌شود (۱/۲، ۵/۸ و ۳/۴ اینچ)، اما قطر واقعی آن ۱۲٫۷، ۱۴٫۲ و ۱۷٫۲ میلی‌متر است.

بست U (بست یو یا کلمپ U) برای میلهٔ ارت و میلگرد آرماتور

در بست U، پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و هادی زیر کفهٔ بست روی آن فشرده می‌شود. چون این بست به رزوه یا سر صاف نیازی ندارد، روی میلگرد آجدار آرماتور، میلهٔ ارت بدون رزوه و قطرهای بزرگ‌تر هم بسته می‌شود. بست U اتصال سیم به میله ارت و آرماتور سیم ۶ تا ۳۰۰ میلی‌متر مربع را روی میلهٔ ارت یا میلگرد ۹٫۵ تا ۲۰ میلی‌متر می‌بندد و بست U اتصال تسمهٔ عمودی به میله ارت تسمهٔ ۲۵ میلی‌متری را بدون سوراخ کردن، هم‌راستا با میلهٔ ارت یا میلگرد تا قطر ۵۰ میلی‌متر نگه می‌دارد. بست U سه‌پارچه اتصال دو سیم به میله ارت و آرماتور دو سیم مسی را با یک بست به همان میلهٔ ارت یا میلگرد می‌بندد؛ هر سیم در طبقهٔ خودش میان سه کفهٔ برنجی.

برای اتصال هادی به میلگرد آرماتور در ارت فونداسیون، اتصال با بست یا جوش انجام می‌شود و بستن با مفتول برای عبور جریان صاعقه مناسب نیست. چون این اتصال پس از بتن‌ریزی دیده نمی‌شود، رویهٔ رایج این است که هادی با دو بست روی دو میلگرد بسته شود.

بست سیم ارت به صفحه و سازهٔ فلزی

برای وصل کردن سیم ارت به ستون، تیر، صفحه یا اسکلت فلزی ساختمان، بست با یک پیچ در سوراخی که روی سازه ایجاد می‌شود بسته می‌شود و سیم را روی سطح فلز می‌فشارد. بست دوپارچه (⁦TECD⁩) فشار را میان دو کفه پخش می‌کند، بست یکپارچه (⁦TECS⁩) سیم را تا ۱۸۵ میلی‌متر مربع زیر یک کفه می‌گیرد و بست موازی تک‌پیچ (⁦PTEC⁩) دو سیم را هم‌زمان به هم و به سازه وصل می‌کند. پیش از بستن، رنگ و زنگ را از سطح تماس سازه پاک کنید.

بست اتصال سیم به سیم و انشعاب در شبکهٔ ارت

برای گرفتن انشعاب از سیم لخت مسی اصلی بدون بریدن آن، یا ادامهٔ مسیر دو سیم، سه راه داریم. بست موازی دوپیچ (⁦PCC⁩) و اسپلیت بولت اتصال قابل باز و بست می‌سازند و فقط آچار می‌خواهند؛ C کلمپ با دستگاه پرس و قالب مخصوص بسته می‌شود و اتصالی دائمی و بدون پیچ می‌سازد.

بست گالوانیزه برای هادی گالوانیزه و ارت فونداسیون

وقتی هادی یا میلگرد گالوانیزه است، بست هم باید گالوانیزه باشد؛ تماس مس یا برنج با فولاد گالوانیزه در رطوبت، پوشش روی را می‌خورد. بست U گالوانیزه، که در بازار «کلمپ ارت فونداسیون» هم گفته می‌شود، هادی ۵۰ تا ۹۵ میلی‌متر مربع را به میلهٔ ارت یا میلگرد ۱۴ تا ۳۴ میلی‌متر وصل می‌کند و بست چهارراه گالوانیزه انشعاب و تقاطع سه‌راه و چهارراه هادی‌های گرد ۵۰ تا ۹۵ میلی‌متر مربع را در ارت فونداسیون می‌سازد. بست گالوانیزه تسمه به میلهٔ ارت و مفتول تسمهٔ گالوانیزه را، موازی یا با زاویهٔ کم، به مفتول، میلگرد آرماتور یا میلهٔ ارت فولادی وصل می‌کند. بست اتصال مفتول گالوانیزه به آرماتور مفتول گالوانیزه را، هم‌راستا، به میلگرد آرماتور تا نمرهٔ ۱۲، به مفتول دیگر یا به میلهٔ ارت فولاد ضد زنگ وصل می‌کند.

کدام بست را انتخاب کنیم؟

بست ارت را با سه مشخصه انتخاب کنید: نوع اتصال، اندازهٔ هر دو طرف (قطر میلهٔ ارت یا میلگرد، سطح مقطع سیم، پهنا و ضخامت تسمه) و محل نصب. هر کد بست برای یک بازهٔ اندازه ساخته می‌شود؛ جدول زیر همهٔ بست‌های ارتینگ ما را کنار هم نشان می‌دهد و کد دقیق هر اندازه در صفحهٔ همان محصول آمده است.

بست

چه چیزی را وصل می‌کند

جنس

روش بستن

اندازه‌ها (میلی‌متر و میلی‌متر مربع)

محل نصب معمول

قابل باز و بست

بست G تایپ اتصال سیم به میله ارت (⁦ERCC⁩)

سیم به سر میلهٔ ارت

برنج، پیچ فولاد ضد زنگ

یک پیچ

میلهٔ ارت ۱۴–۲۰، سیم ۱۶–۱۲۰

سر میلهٔ ارت در چاهک بازدید

بله

بست A تایپ اتصال تسمه به میله ارت (⁦ERTC⁩)

تسمه به سر میلهٔ ارت

برنج، پیچ فولاد ضد زنگ

یک پیچ، بدون سوراخ کردن تسمه

میلهٔ ارت ۱۶–۲۵، تسمه ۲۵–۵۰

سر میلهٔ ارت در چاهک بازدید

بله

بست U اتصال سیم به میله ارت و آرماتور

سیم به میلهٔ ارت و میلگرد آرماتور

بدنهٔ برنجی، پیچ U فولاد ضد زنگ

پیچ U دور میلهٔ ارت، دو مهره

میلهٔ ارت یا میلگرد ۹٫۵–۲۰، سیم ۶–۳۰۰

چاهک بازدید؛ آرماتور ستون و فونداسیون

بله

بست U سه‌پارچه اتصال دو سیم به میله ارت و آرماتور

دو سیم به میلهٔ ارت یا میلگرد

برنج، پیچ U فولاد ضد زنگ

پیچ U و سه کفه

میلهٔ ارت ۱۴–۲۰، هر سیم ۱۶–۱۵۰

دریچهٔ بازرسی ارت، آرماتور

بله

بست U اتصال تسمهٔ عمودی به میله ارت

تسمهٔ عمودی به میلهٔ ارت و میلگرد

دو کفهٔ برنجی، پیچ U فولاد ضد زنگ

پیچ U، دو کفه، بدون سوراخ کردن تسمه

تسمه ۲۵، میلهٔ ارت یا میلگرد تا ۵۰

محل رسیدن هادی نزولی به میلهٔ ارت

بله

بست U گالوانیزه جهت اتصال سیم به میلهٔ ارت/میلگرد

هادی گالوانیزه به میلهٔ ارت یا میلگرد

فولاد گالوانیزه

پیچ U و مهره

میلهٔ ارت یا میلگرد ۱۴–۳۴، هادی ۵۰–۹۵

ارت فونداسیون

بله

بست دوپارچه اتصال سیم به صفحه و سازهٔ فلزی (⁦TECD⁩)

سیم به صفحه و سازهٔ فولادی

برنج، پیچ فولاد ضد زنگ

دو کفه، یک پیچ در سوراخ سازه

سیم ۱۶–۱۸۵

ستون، تیر و صفحهٔ فولادی

بله

بست یکپارچه اتصال سیم به صفحه و سازهٔ فلزی (⁦TECS⁩)

سیم به صفحه و سازهٔ فولادی

برنج، پیچ فولاد ضد زنگ

یک کفه، یک پیچ در سوراخ سازه

سیم ۱۶–۱۸۵

ستون، تیر و صفحهٔ فولادی

بله

بست موازی تک‌پیچ اتصال دو سیم به سازهٔ فلزی (⁦PTEC⁩)

دو سیم به هم و به سازه

برنج، پیچ فولاد ضد زنگ

یک پیچ در سوراخ سازه

سیم ۱۲۰–۳۰۰؛ کوچک‌تر به سفارش

سازهٔ فولادی، دکل و پست

بله

بست اتصال موازی سیم به سیم دوپیچ (⁦PCC⁩)

سیم به سیم

برنج، پیچ فولاد ضد زنگ

دو پیچ، دو کفه

سیم ۲۵–۱۸۵

مسیر سیم ارت؛ انشعاب

بله

اسپلیت بولت برنجی اتصال سیم به سیم (⁦SBC⁩)

سیم به سیم

برنج

پیچ شکاف‌دار و مهره

اصلی ۱۰–۲۴۰، انشعاب ۱٫۵–۲۴۰

تابلو، چاهک و مسیر سیم ارت

بله

C کلمپ مسی اتصال انشعاب و موازی سیم ارت (⁦CCC⁩)

سیم به سیم (انشعاب و موازی)

مس

پرس با دستگاه و قالب مخصوص

اصلی ۱۰–۲۴۰، انشعاب ۱٫۵–۲۴۰

انشعاب‌های در دسترس شبکهٔ زمین

نه، دائمی

بست چهارراه گالوانیزه جهت اتصال سیم به سیم

انشعاب و تقاطع هادی‌های گرد گالوانیزه

فولاد گالوانیزه

کفه و پیچ

هادی ۵۰–۹۵

ارت فونداسیون

بله

بست گالوانیزه تسمه به میلهٔ ارت و مفتول

تسمهٔ گالوانیزه به مفتول، میلگرد یا میلهٔ ارت

فولاد گالوانیزه

کفه و پیچ

تسمه ۲۵–۳۰، هادی گرد ۸–۱۶

ارت فونداسیون

بله

بست اتصال مفتول گالوانیزه به آرماتور

مفتول گالوانیزه به میلگرد، مفتول یا میلهٔ ارت

فولاد گالوانیزه

کفه و پیچ

مفتول ۸–۱۰، میلگرد ۸–۱۶

ارت فونداسیون

بله

جنس بست ارت: برنجی، مسی یا گالوانیزه؟

بدنهٔ بیشتر بست‌های ارتینگ ما از برنج و پیچ، مهره و پیچ U آن‌ها از فولاد ضد زنگ است؛ اسپلیت بولت تمام‌برنج، C کلمپ مسی و بست‌های U و چهارراه گالوانیزه از فولاد گالوانیزه ساخته می‌شوند. در بازار به بست‌های برنجی «کلمپ مسی» هم می‌گویند؛ برنج آلیاژی از مس است، اما مس خالص نیست.

قاعدهٔ انتخاب جنس ساده است: بست با جنس هادی و میلهٔ ارت هم‌خوان باشد. بست برنجی و مسی برای تسمهٔ مسی، سیم مسی و میلهٔ ارت مسی یا کاپرباند به کار می‌رود و بست گالوانیزه برای هادی و میلگرد گالوانیزه. فولاد ضد زنگ با بیشتر فلزهای سیستم زمین سازگار است؛ برای همین پیچ‌های بست‌های برنجی ما از فولاد ضد زنگ است تا خوردگی گالوانیک، تماس هادی و میلهٔ ارت را در گذر زمان از بین نبرد. قطعه‌های مسی را هم بالای قطعه‌های گالوانیزه نصب نکنید؛ ذره‌هایی که باران از مس می‌شوید، پوشش روی را حتی بدون تماس مستقیم می‌خورد.

نصب و بازدید بست ارت

  1. سطح تماس هادی، میلهٔ ارت یا سازه را با برس سیمی تا فلز براق تمیز کنید؛ قطعه‌های آب‌کاری‌شده را نسابید.
  2. بست هم‌اندازهٔ هادی و میلهٔ ارت را انتخاب کنید تا هیچ‌کدام زخمی یا له نشوند.
  3. هادی را تا انتها در دهانهٔ بست جا بیندازید تا تمام سطح بست روی آن فشار بیاورد.
  4. مهره‌ها را یکنواخت و به‌نوبت، طبق دستورالعمل سازنده سفت کنید.

اتصال‌های پیچی را جایی بگذارید که برای بازدید و اندازه‌گیری در دسترس بمانند، مثلاً داخل چاهک بازدید یا کنار ارت‌بار. در بازدید دوره‌ای، بست‌ها را از نظر خوردگی، شل‌شدگی و آسیب بررسی کنید؛ اتصالی را که شل شده یا خورده است باز کنید، تمیز کنید و دوباره ببندید یا بست را عوض کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، هادی در محل اتصال آزمون جدا می‌شود؛ ارت‌بار همین امکان را می‌دهد.

استانداردهای مرتبط با بست ارت

⁦IEC 62561-1⁩ استاندارد قطعات اتصال سیستم حفاظت در برابر صاعقه است و الزامات و آزمون‌های بست‌ها و اتصال‌دهنده‌ها را تعیین می‌کند. در این استاندارد، قطعه پیش از آزمون جریان صاعقه در شرایط خورنده‌ای مثل مه نمکی و اتمسفر گوگردی قرار می‌گیرد و ردهٔ آزمون فقط برای همان ترکیب هادی و بستی که آزمون شده معتبر است. بست‌های ارتینگ ما بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شوند.

⁦IEC 62305-3⁩ اتصال پیچی، پرسی، جوشی و لحیم سخت را در سیستم حفاظت در برابر صاعقه می‌پذیرد، تعداد اتصال‌ها را تا حد ممکن کم می‌خواهد و پیشنهاد می‌کند در محل رسیدن هر هادی نزولی به سیستم زمین، اتصال آزمونی باشد که فقط با ابزار باز شود. ⁦IEC 60364-5-54⁩ هم اتصال هادی زمین به الکترود را با جوش احتراقی، اتصال‌دهندهٔ پرسی یا بست مجاز می‌داند، به شرط اینکه طبق دستورالعمل سازنده نصب شود و به هادی و الکترود آسیب نزند.

برای اتصال‌های دائمی شبکهٔ زمین پست‌ها، ⁦IEEE 837⁩ آزمون‌های چرخهٔ حرارتی، خوردگی و جریان اتصال کوتاه را تعیین می‌کند. برای آشنایی بیشتر، مقالهٔ استانداردهای طراحی و نصب سیستم زمین را بخوانید.

استعلام قیمت بست ارت از گروه کالوت

برای استعلام، نوع اتصال، قطر میلهٔ ارت یا میلگرد، سطح مقطع سیم یا ابعاد تسمه، جنس هادی، تعداد و محل نصب را برای ما بفرستید؛ اگر نقشهٔ پروژه دارید، آن را هم ضمیمه کنید تا کارشناسان ما برای هر نقطه از سیستم زمین، بست مناسب را پیشنهاد کنند.

پرسش‌های متداول دربارهٔ بست ارت

بست ارت (کلمپ ارت) چیست و چه کاربردی دارد؟

قطعه‌ای فلزی که هادی سیستم زمین را با پیچ یا پرس به میلهٔ ارت، میلگرد آرماتور، سازهٔ فلزی یا هادی دیگر وصل می‌کند و مسیری پیوسته برای جریان خطا و جریان صاعقه به زمین می‌سازد.

انواع بست ارت کدام‌اند؟

بست میله ارت برای سر میلهٔ ارت (G تایپ و A تایپ)، بست‌های U برای میلهٔ ارت و میلگرد، بست سیم به صفحه و سازهٔ فلزی، بست‌های اتصال سیم به سیم (بست موازی، اسپلیت بولت و C کلمپ) و بست‌های گالوانیزه برای هادی گالوانیزه. همه را در جدول انتخاب بست ارت کنار هم می‌بینید.

برای اتصال سیم ارت به میلهٔ ارت کدام بست مناسب‌تر است؟

برای سیم تا ۱۲۰ میلی‌متر مربع روی سر میلهٔ ارت، بست G تایپ ساده‌ترین راه است. برای سیم‌های بزرگ‌تر تا ۳۰۰ میلی‌متر مربع، و نیز روی میلگرد آرماتور یا میلهٔ ارتی که سر صاف ندارد، بست U مناسب‌تر است.

نحوهٔ اتصال سیم ارت به میلهٔ ارت چگونه است؟

سر میلهٔ ارت و سیم را با برس سیمی تمیز کنید، بست هم‌اندازه را روی میلهٔ ارت بیندازید، سیم را تا انتها در دهانهٔ بست جا بیندازید و پیچ یا مهره‌ها را طبق دستورالعمل سازنده سفت کنید. اتصال را جایی بگذارید که برای بازدید و اندازه‌گیری در دسترس بماند، مثلاً داخل چاهک بازدید.

برای اتصال سیم ارت به میلگرد آرماتور فونداسیون از چه بستی استفاده کنیم؟

برای سیم مسی بست U برنجی و برای هادی گالوانیزه بست U گالوانیزه. چون اتصال پس از بتن‌ریزی دیده نمی‌شود، رویهٔ رایج این است که هادی با دو بست روی دو میلگرد بسته شود؛ بستن با مفتول برای عبور جریان صاعقه مناسب نیست.

سیم ارت را چطور به اسکلت فلزی ساختمان وصل کنیم؟

با بست سیم به سازه: روی ستون یا تیر سوراخی ایجاد می‌شود، رنگ و زنگ سطح تماس پاک می‌شود و بست با یک پیچ، سیم را روی سازه می‌فشارد. بست یکپارچه و بست دوپارچه سیم تا ۱۸۵ میلی‌متر مربع و بست موازی تک‌پیچ دو سیم تا ۳۰۰ میلی‌متر مربع را می‌گیرد.

سایز بست ارت را چطور انتخاب کنیم؟

دو عدد لازم است: قطر واقعی میلهٔ ارت یا میلگرد، و سطح مقطع سیم یا پهنا و ضخامت تسمه. هر کد بست برای یک بازهٔ اندازه ساخته می‌شود؛ بازهٔ هر بست را در جدول «کدام بست را انتخاب کنیم؟» ببینید و اگر مطمئن نیستید، هر دو اندازه را برای کارشناسان ما بفرستید.

جنس بست ارت چیست؛ بست برنجی بهتر است یا مسی؟

هیچ‌کدام به‌طور کلی بهتر نیست؛ مهم هم‌خوانی جنس بست با هادی و میلهٔ ارت است. بیشتر بست‌های ارتینگ ما بدنهٔ برنجی و پیچ فولاد ضد زنگ دارند و برای سیم و تسمهٔ مسی و میلهٔ ارت مسی یا کاپرباند مناسب‌اند؛ C کلمپ ما از مس است و برای هادی گالوانیزه، بست گالوانیزه به کار می‌رود.

بست ارت بهتر است یا جوش احتراقی؟

هر دو روش اتصال پذیرفته‌شده‌اند و انتخاب به محل اتصال بستگی دارد. بست اتصالی می‌سازد که برای بازدید، اندازه‌گیری یا تغییر باز می‌شود و برای نقاط در دسترس مثل چاهک بازدید و سازه مناسب است. جوش احتراقی اتصالی دائمی است و برای اتصال‌هایی که در خاک دفن می‌شوند انتخاب می‌شود. C کلمپ پرسی هم اتصال دائمی می‌سازد، اما بدون آتش و در هر هوایی نصب می‌شود.

قیمت بست ارت به چه چیزهایی بستگی دارد و چطور استعلام بگیریم؟

قیمت بست ارت به نوع، جنس، سایز و تعداد آن بستگی دارد. نوع اتصال، اندازهٔ میلهٔ ارت یا میلگرد، سطح مقطع سیم یا ابعاد تسمه و تعداد را برای ما بفرستید تا کارشناسان ما بست مناسب و قیمت آن را اعلام کنند.
