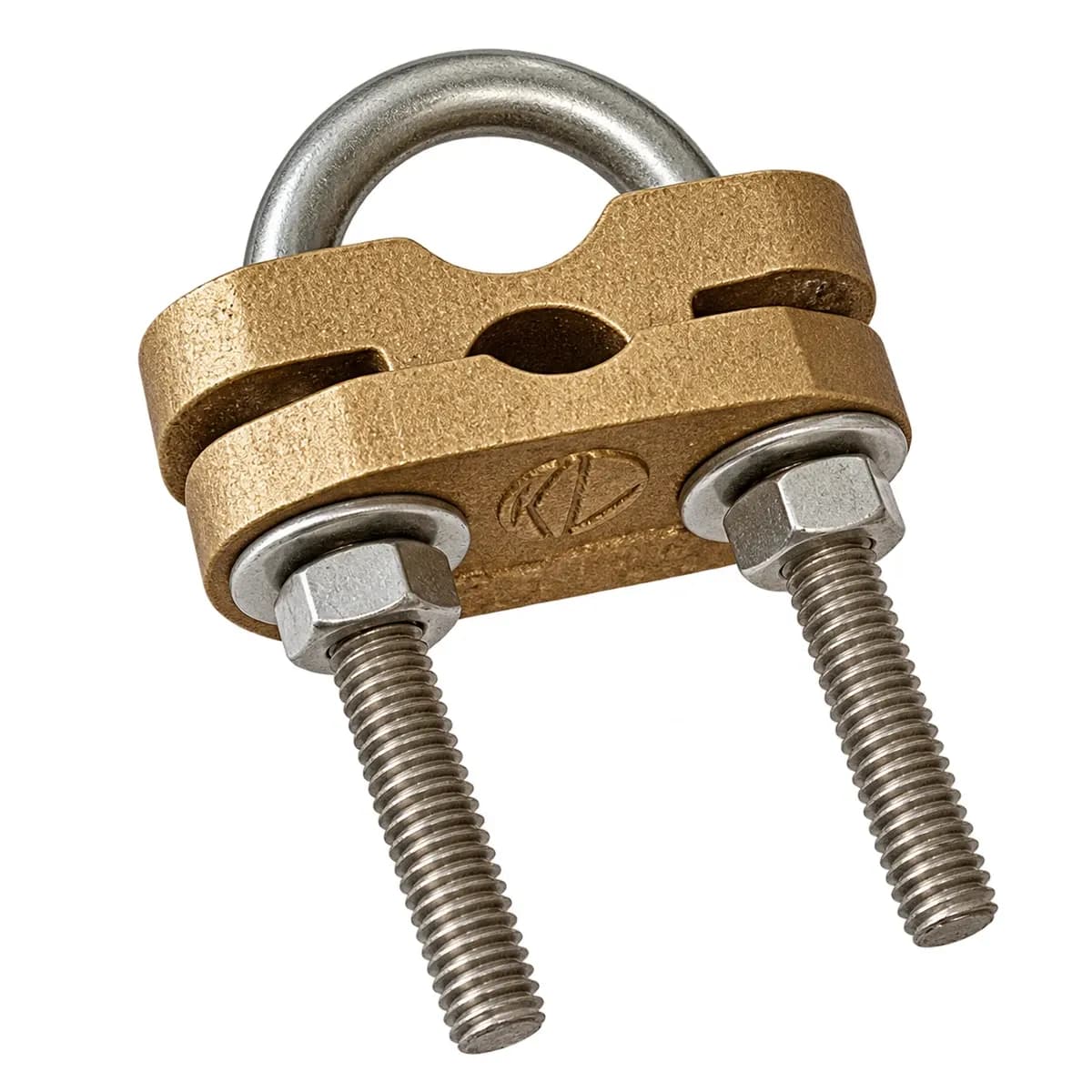

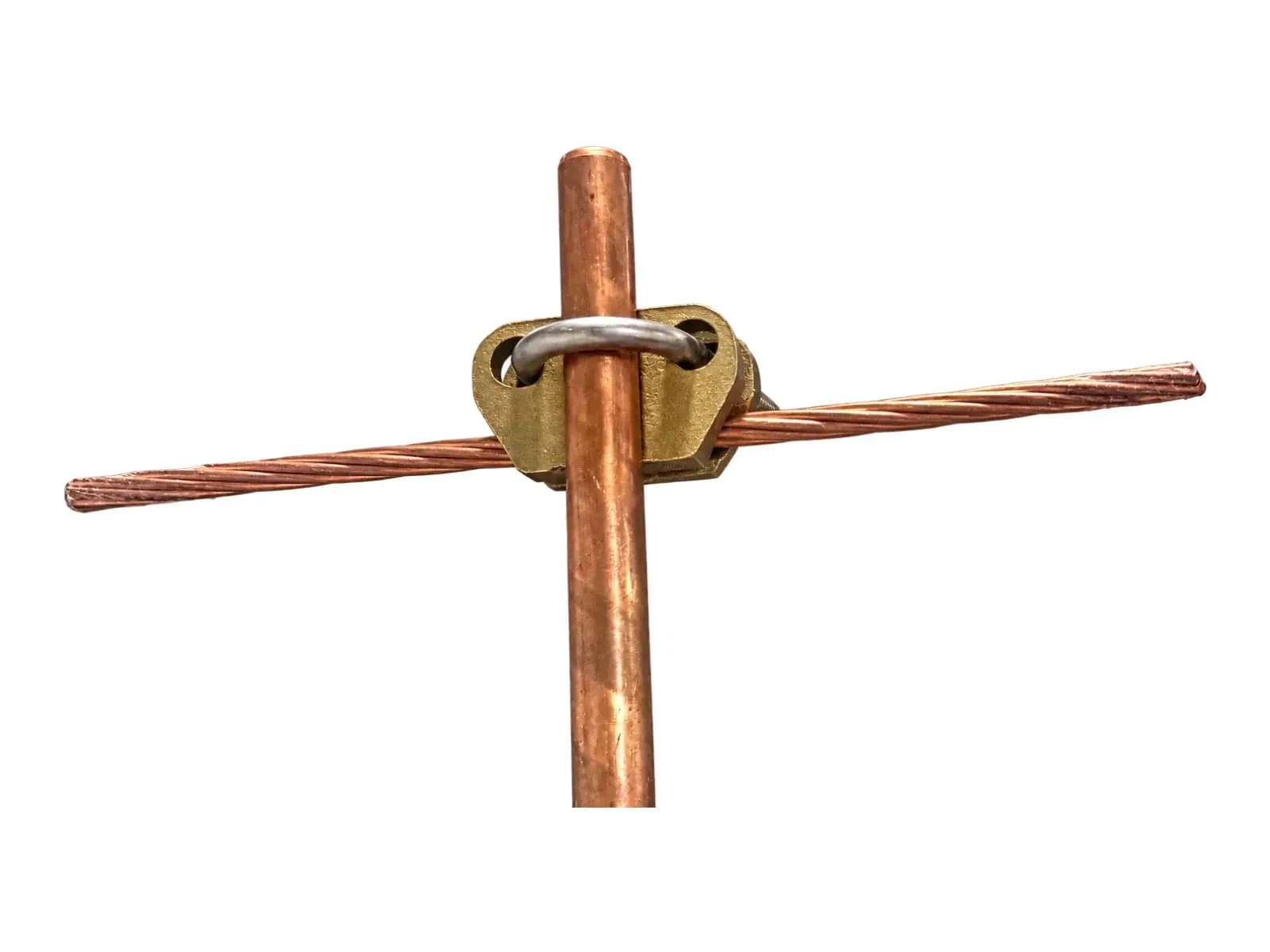

بست U اتصال سیم به میله ارت و آرماتور

کدهای بست U (UBDV)

قطر به میلی‌متر و سطح مقطع به میلی‌متر مربع است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

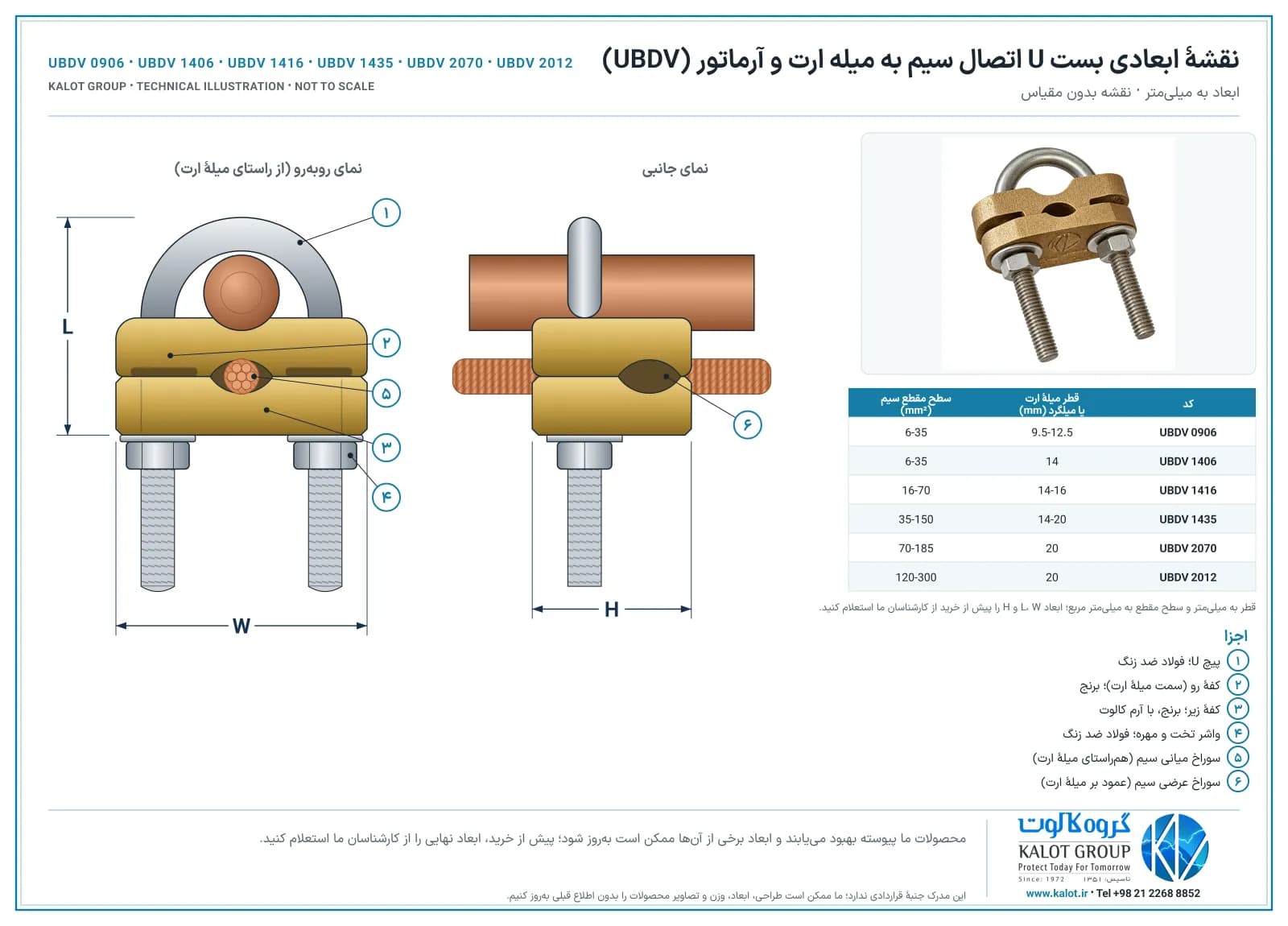

نقشهٔ ابعادی بست U

دانلود نقشهٔ ابعادی (PDF)

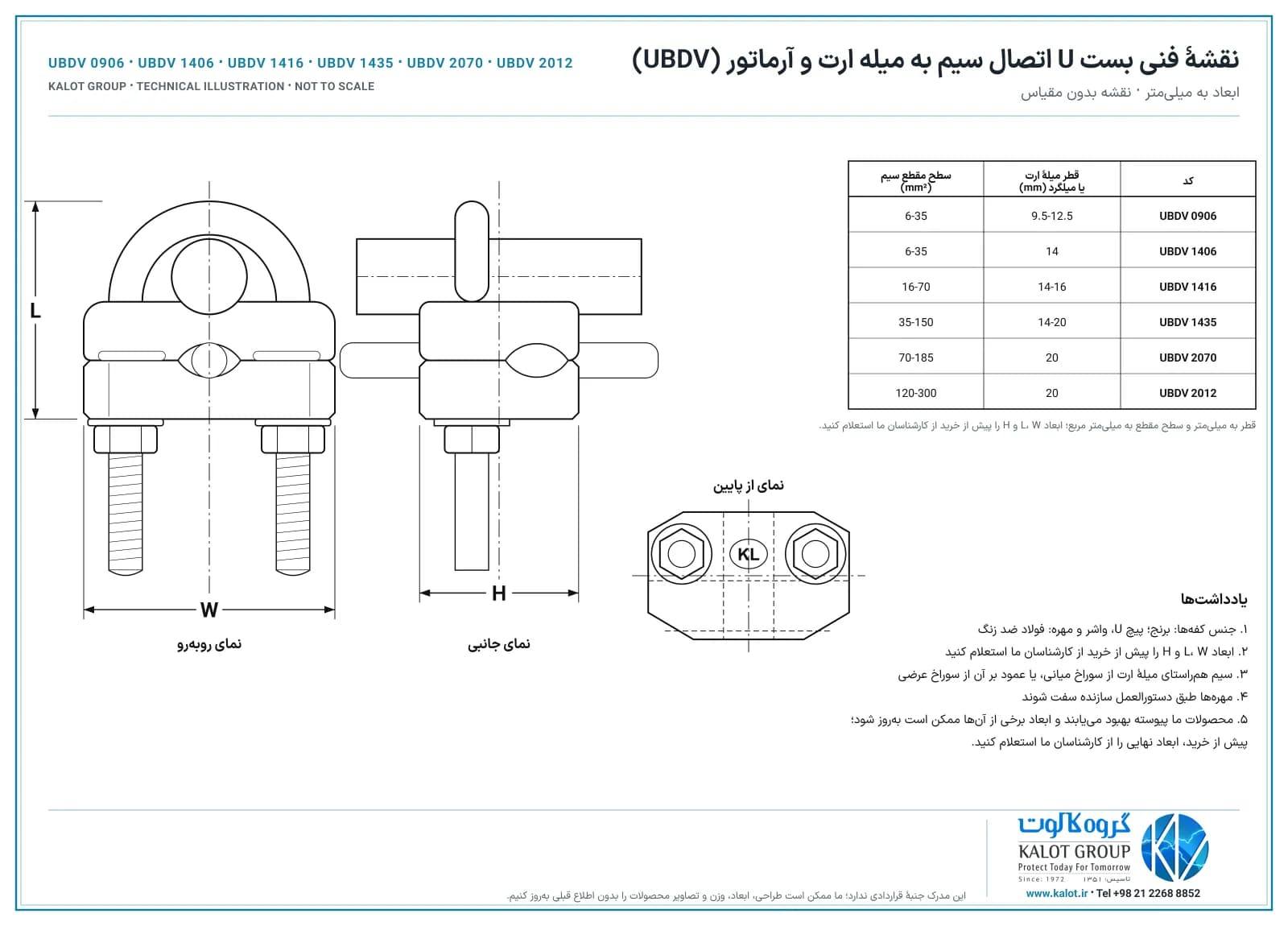

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

دو سوراخ برای سیم

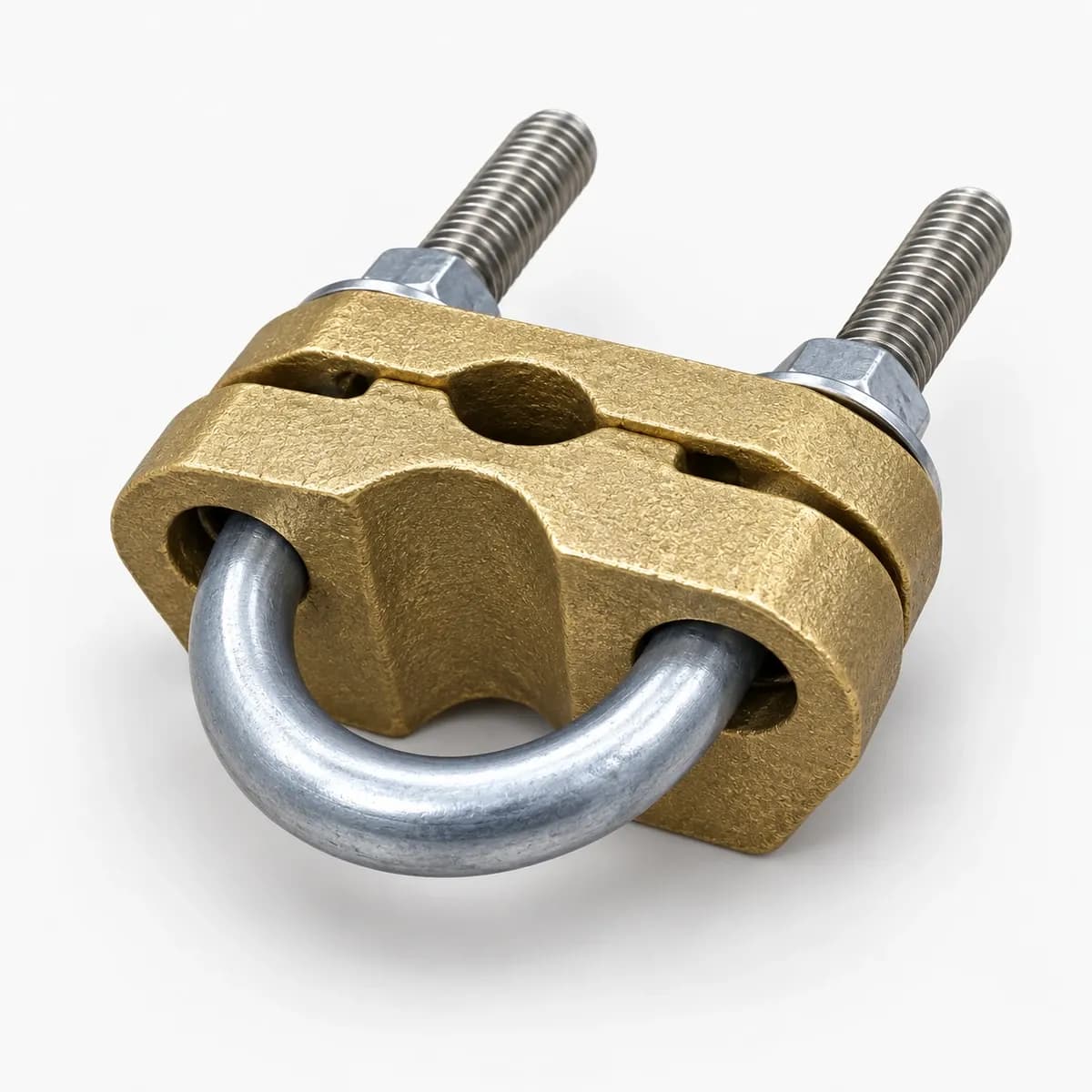

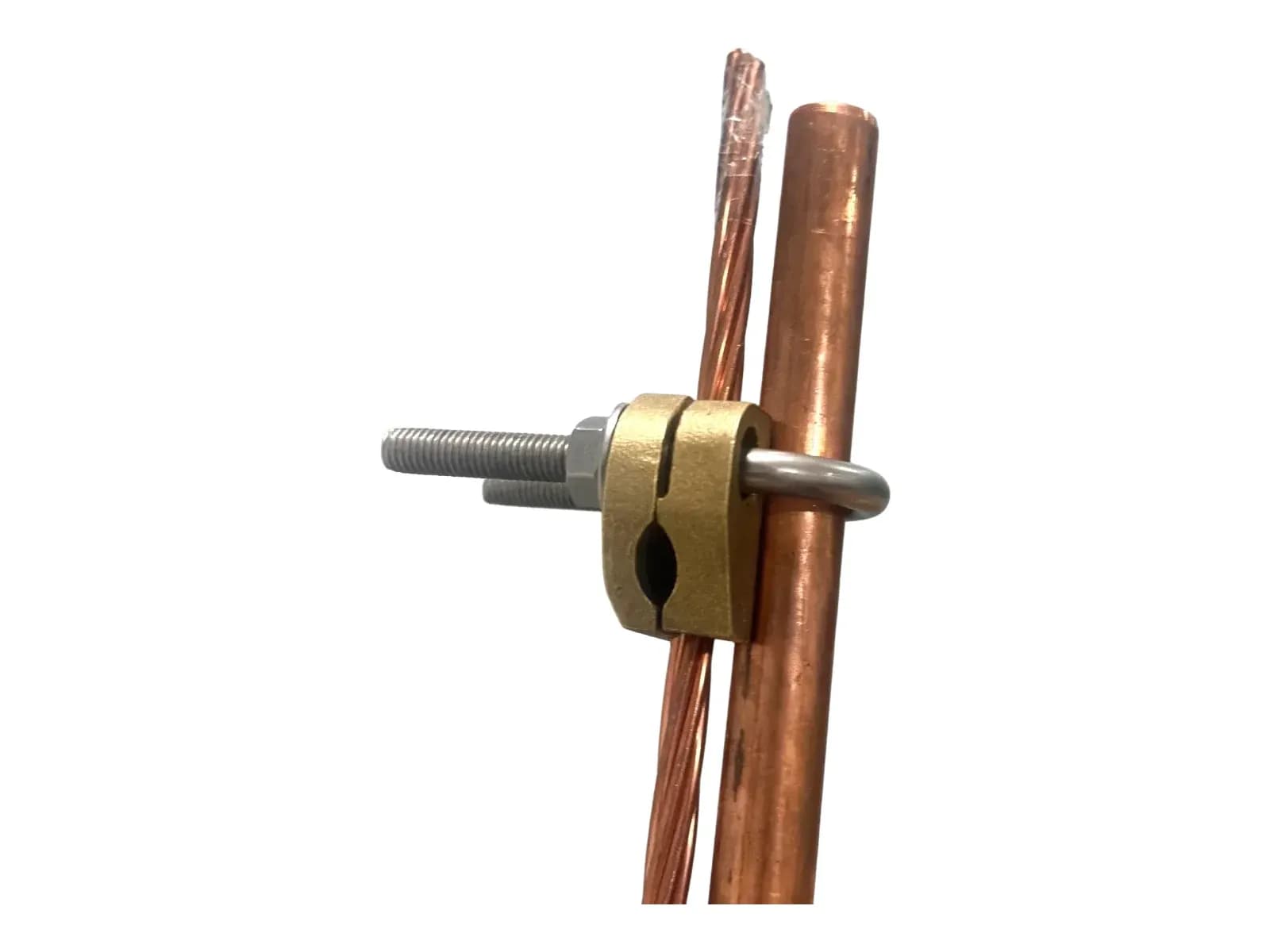

در بستی که در تصویر زیر می‌بینید، سوراخ میانی برای سیم هم‌راستای میلهٔ ارت و سوراخ عرضی برای سیم عمود بر آن است؛ در این نمای جانبی، سیم از سوراخ میانی گذشته و دهانهٔ سوراخ عرضی میان دو کفه پیداست.

کاربردهای بست U

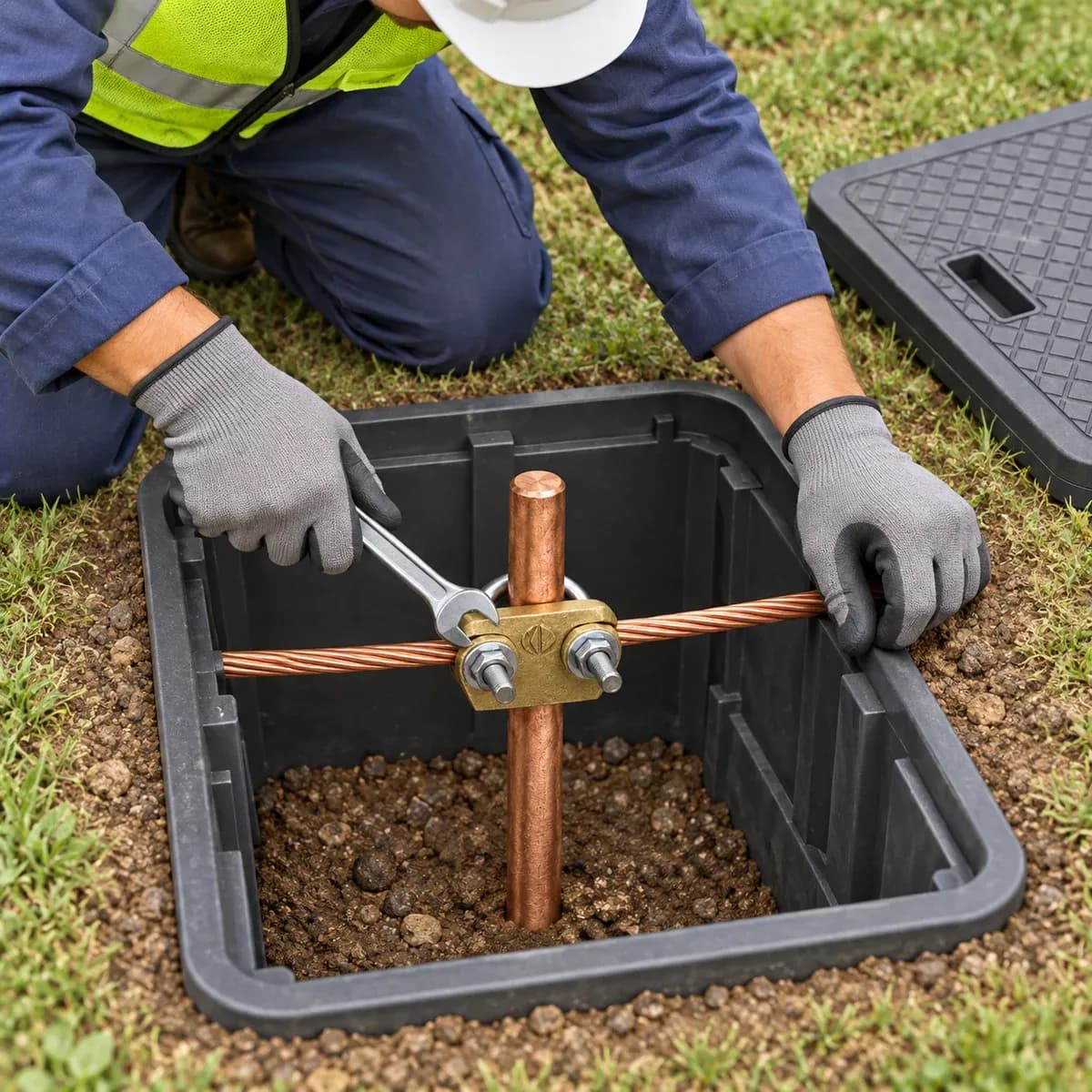

• اتصال سیم لخت مسی به سر میلهٔ ارت کاپرباند (با روکش مس) داخل دریچهٔ بازرسی ارت (چاهک بازدید) بتنی یا پلی‌اتیلن، جایی که اتصال برای بازدید و اندازه‌گیری در دسترس می‌ماند
• اتصال سیم به میلهٔ ارت مسی یا فولاد ضد زنگ، میلهٔ ارت بدون رزوه و میلهٔ ارتی که سرش هنگام کوبیدن آسیب دیده است
• هم‌بندی آرماتور فونداسیون با سیم مسی ارت پیش از بتن‌ریزی، یا میلگرد آرماتور در نقطهٔ اتصالی که در دسترس می‌ماند، برای هم‌بندی سازه با سیستم زمین
• اتصال سیم مسی هادی نزولی سیستم حفاظت در برابر صاعقه به میلهٔ ارت
• بستن یک سیم پیوسته به چند میلهٔ ارت یا میلگرد پشت سر هم، با عبور سیم از بست و بدون بریدن آن

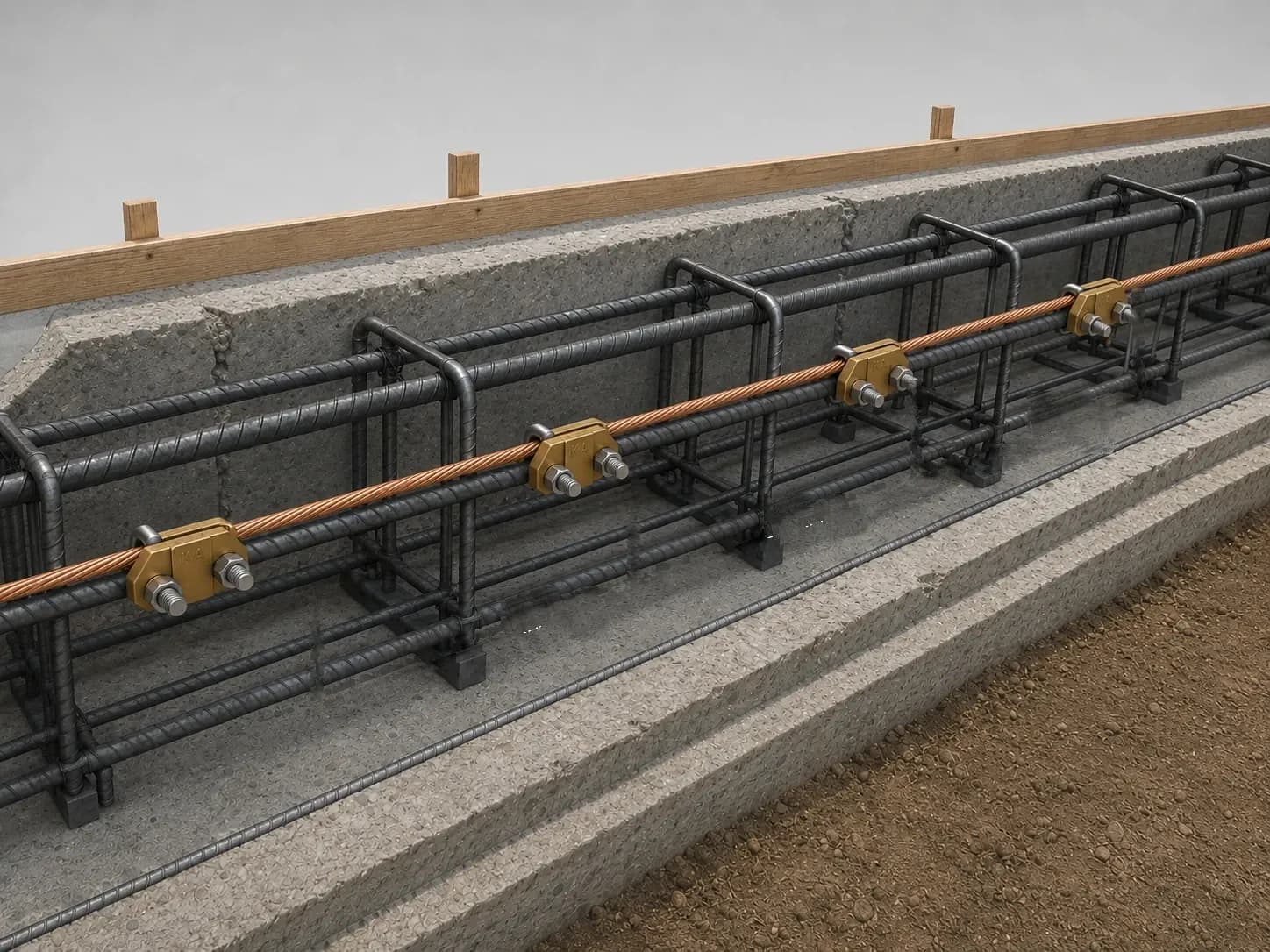

هم‌بندی آرماتور فونداسیون با سیم مسی ارت به کمک بست U برنجی، پیش از بتن‌ریزی.

پیش از بتن‌ریزی، مهره‌های هر بست را محکم کنید و مطمئن شوید سیم و میلگرد کامل در بست نشسته‌اند؛ اگر طرح شما پوشاندن محل اتصال را خواسته، این کار را پیش از ریختن بتن انجام دهید. پس از بتن‌ریزی، این اتصال‌ها دیگر در دسترس نیستند.

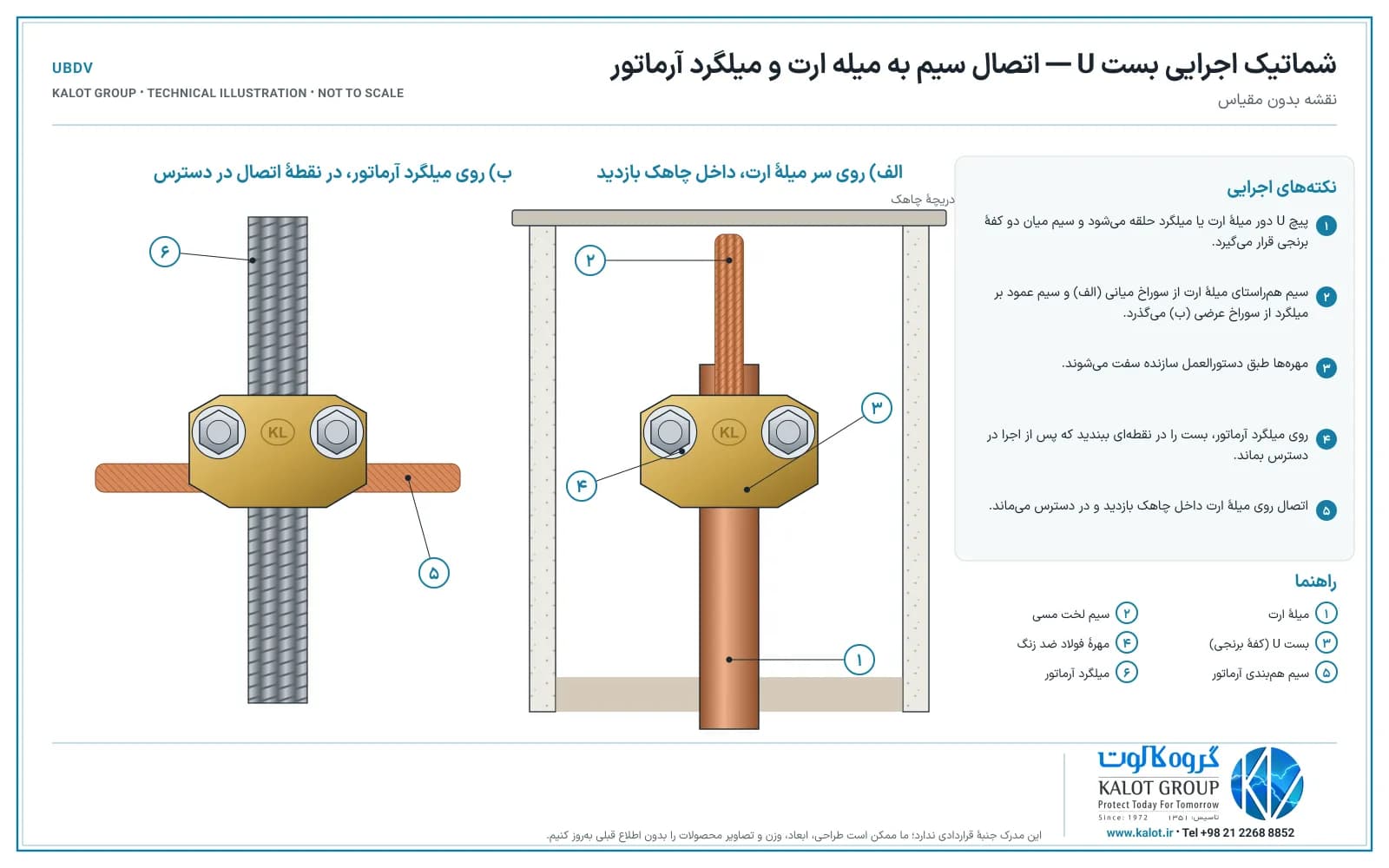

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

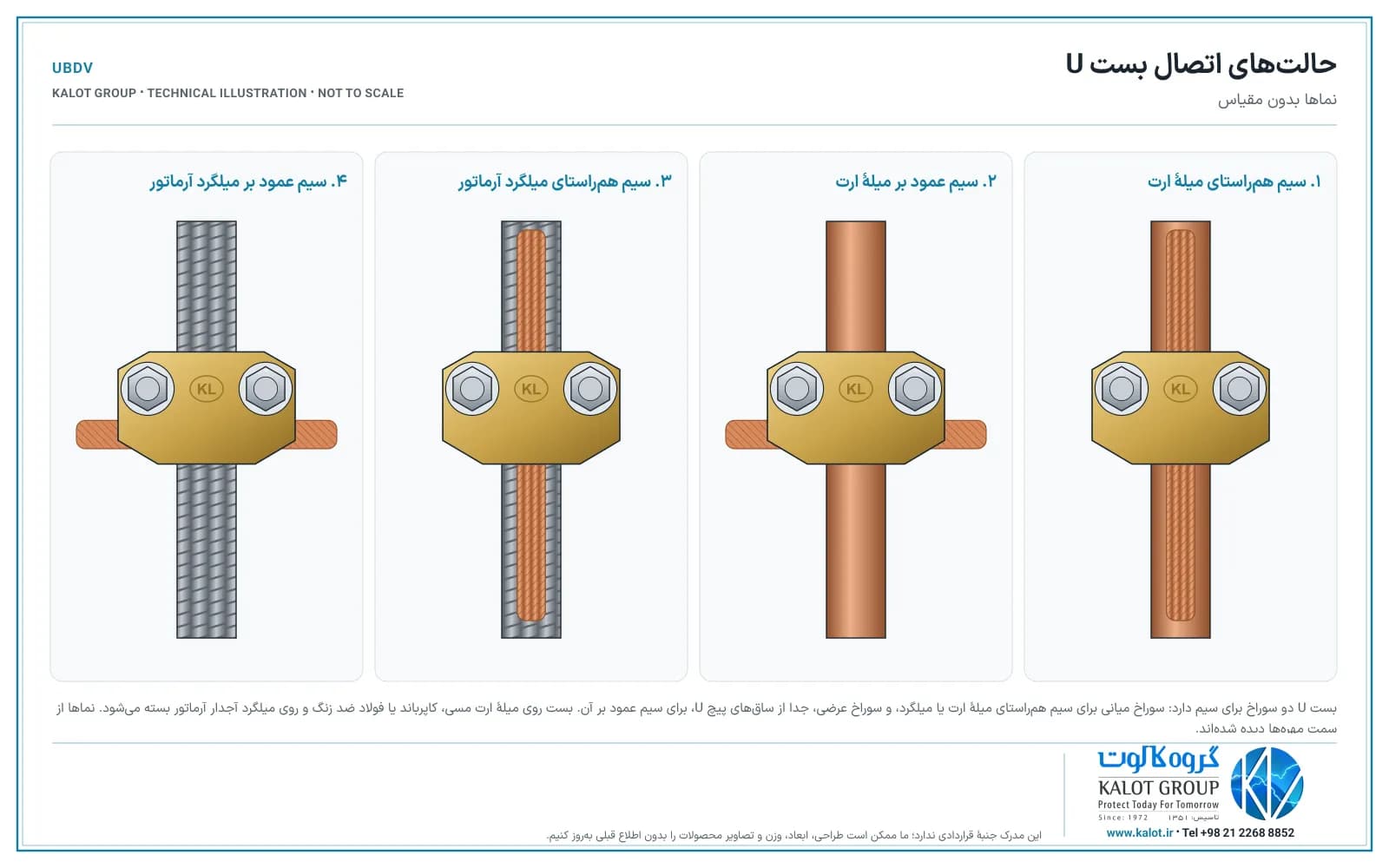

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

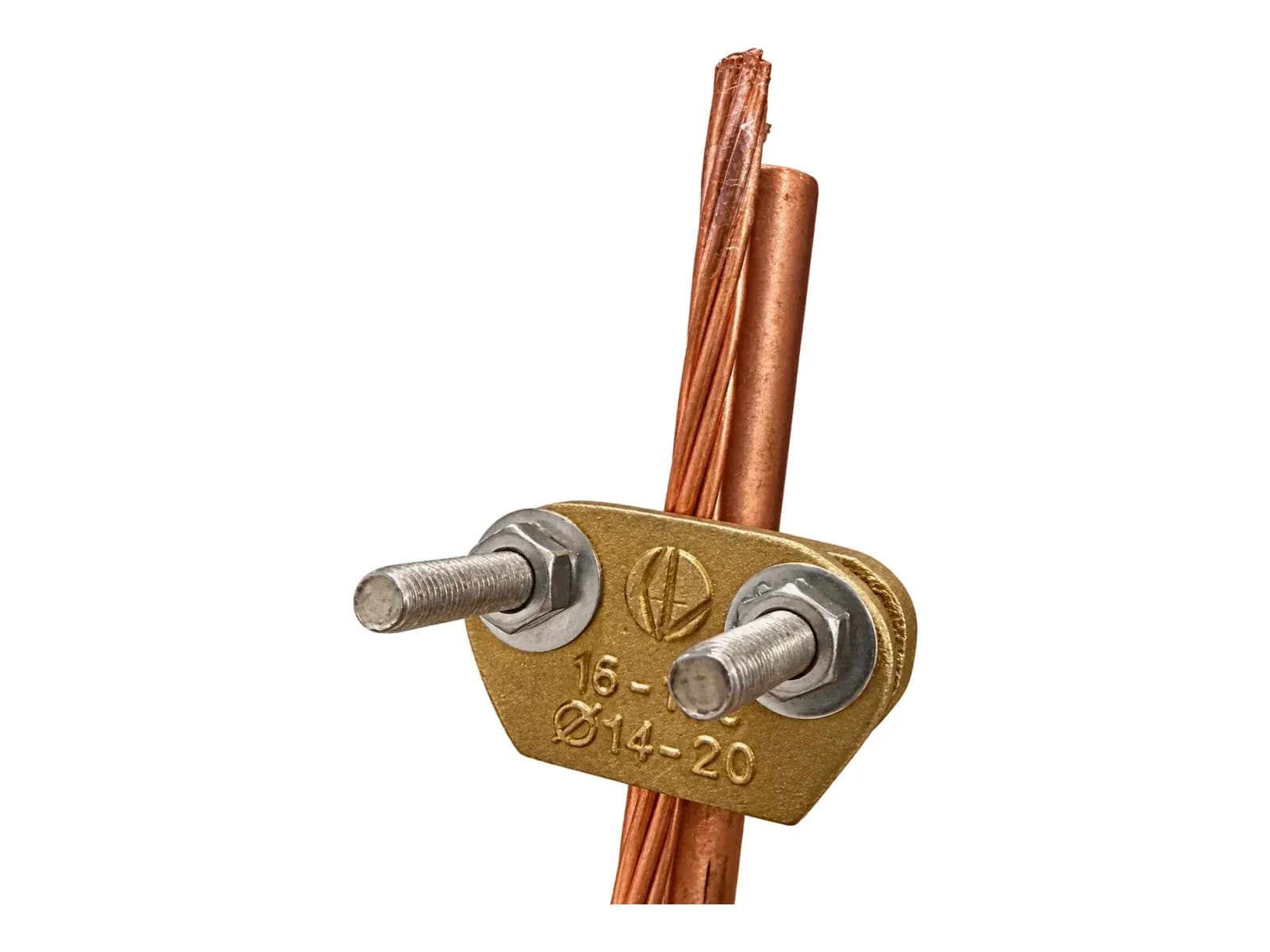

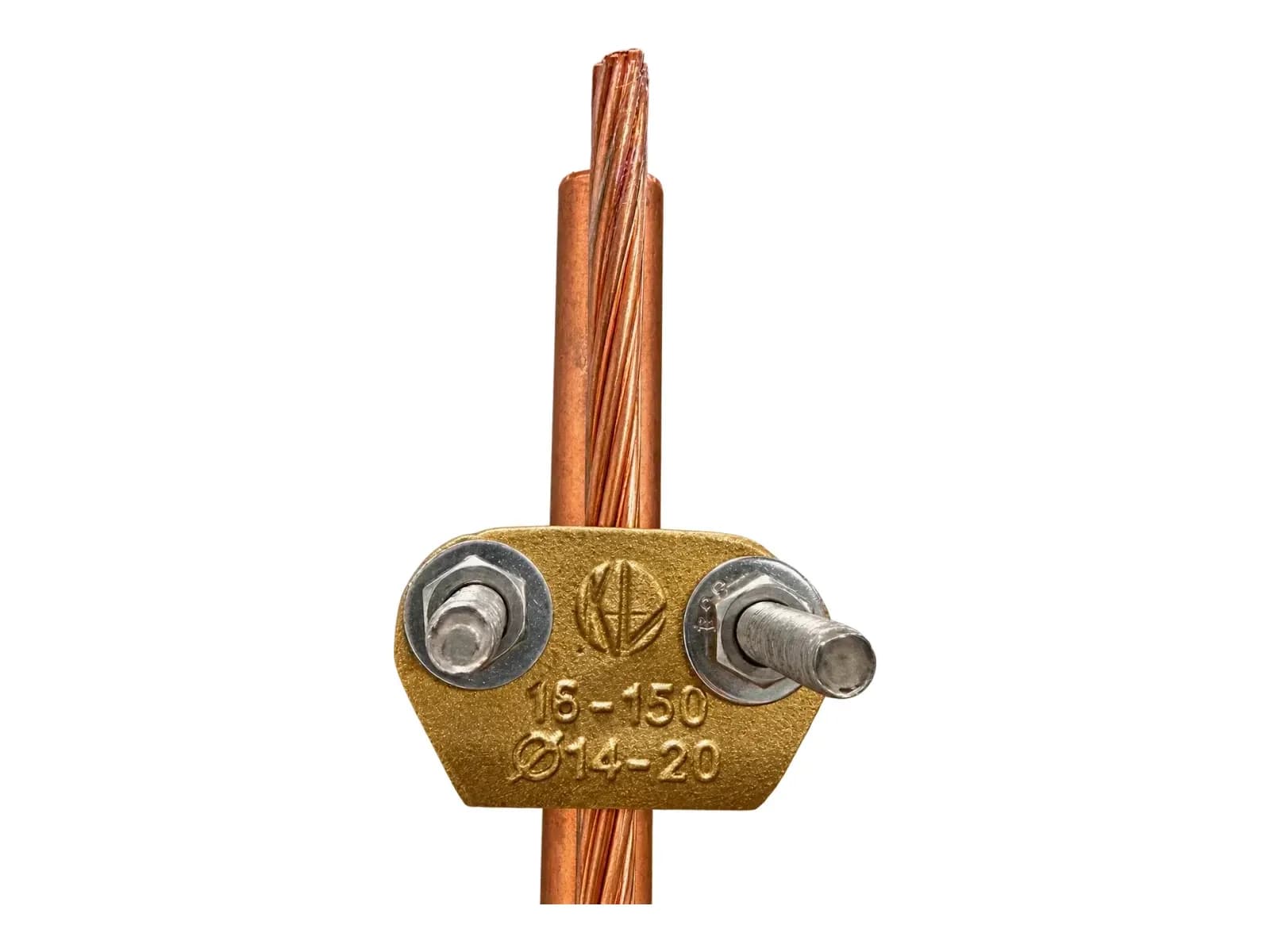

سیم هم‌راستای میلهٔ ارت، از سوراخ میانی:

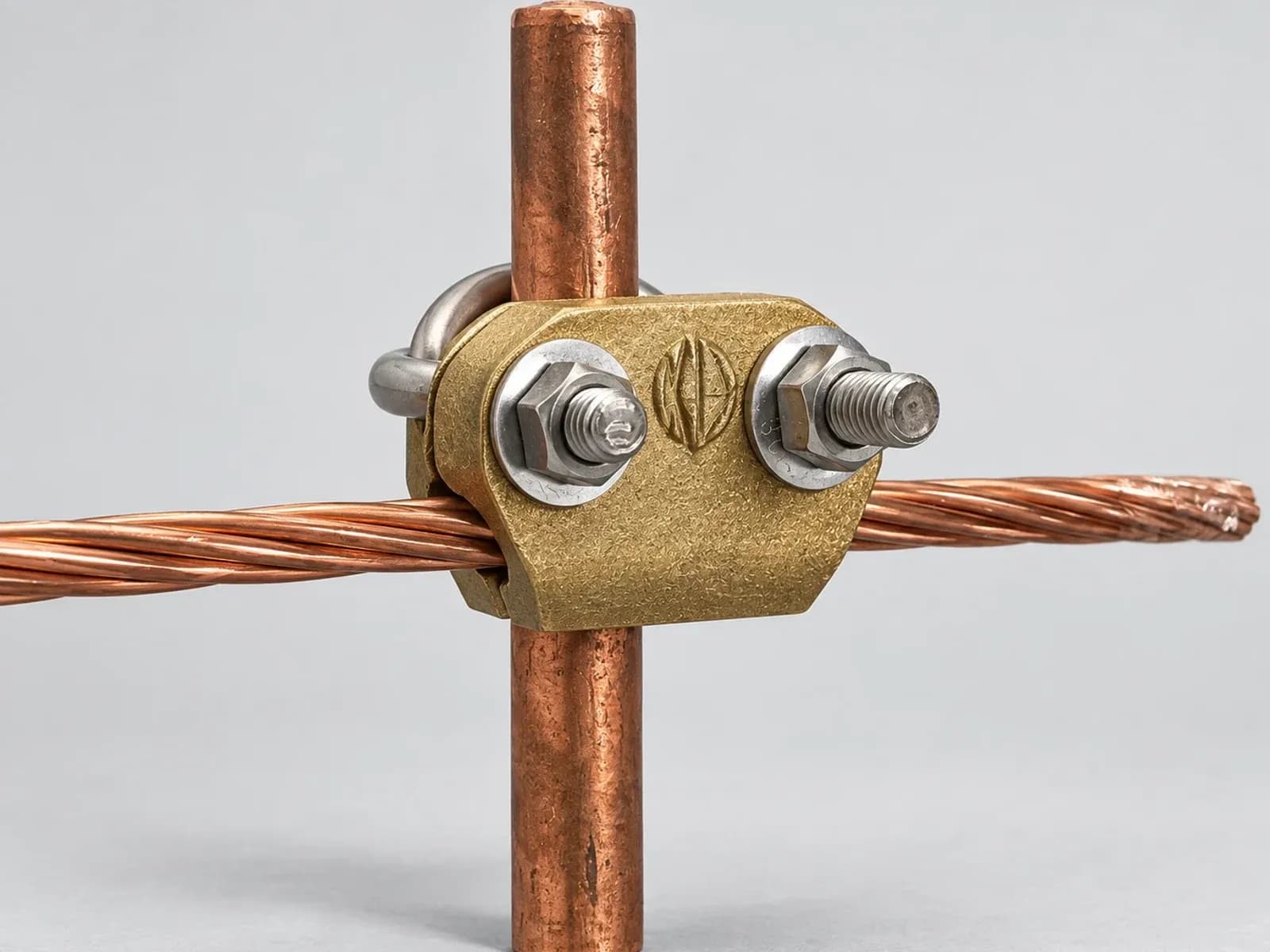

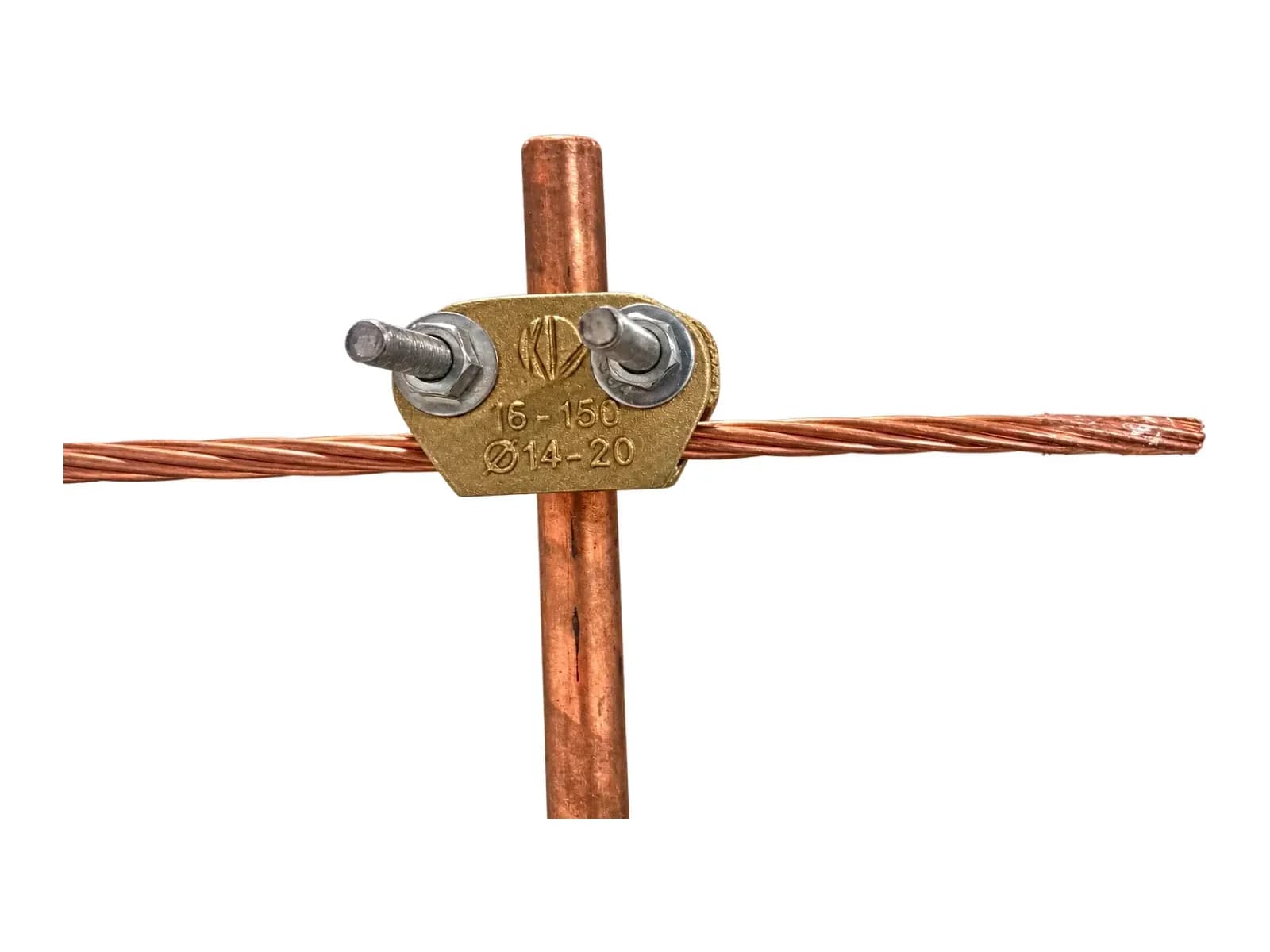

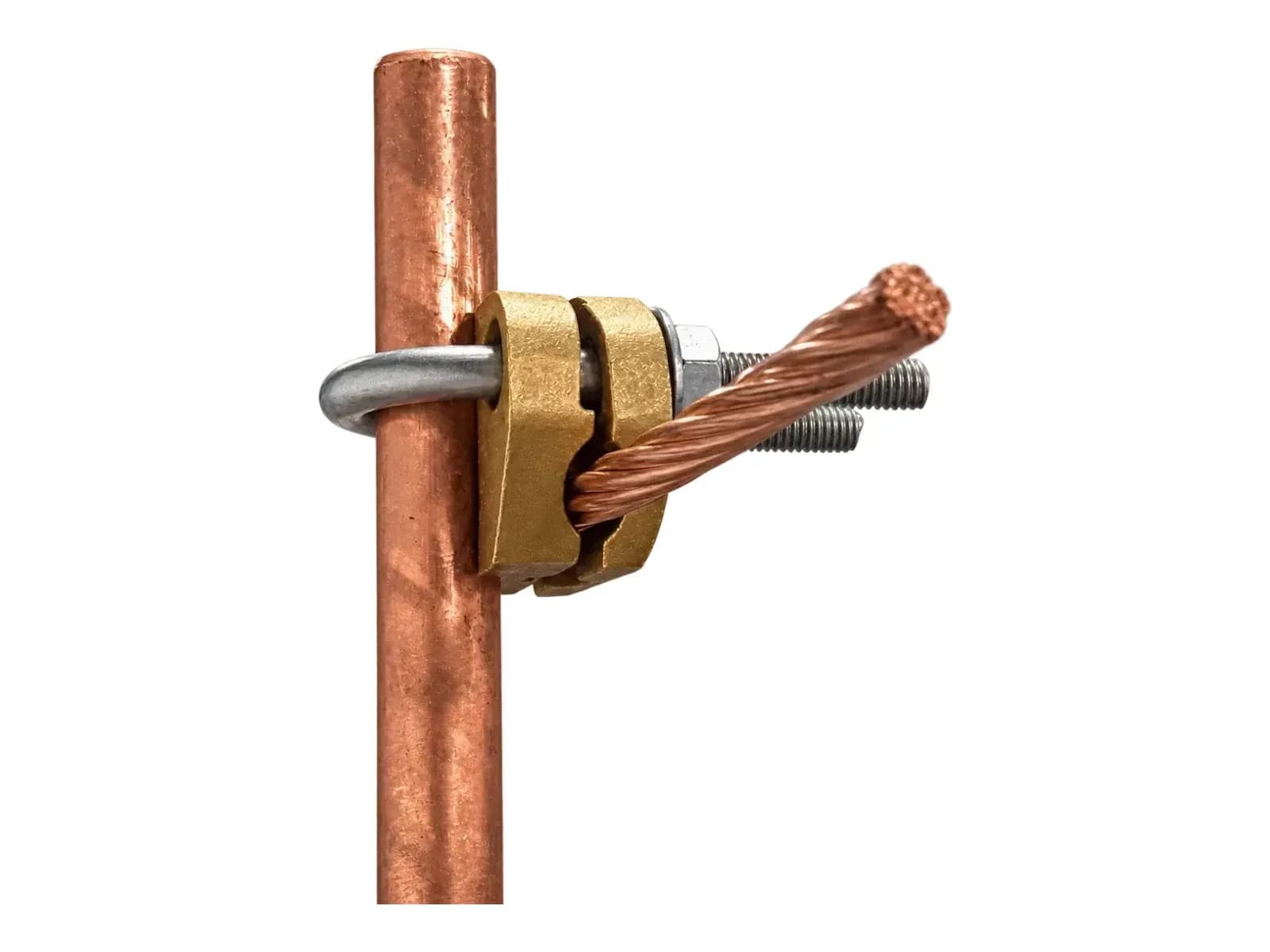

سیم عمود بر میلهٔ ارت، از سوراخ عرضی:

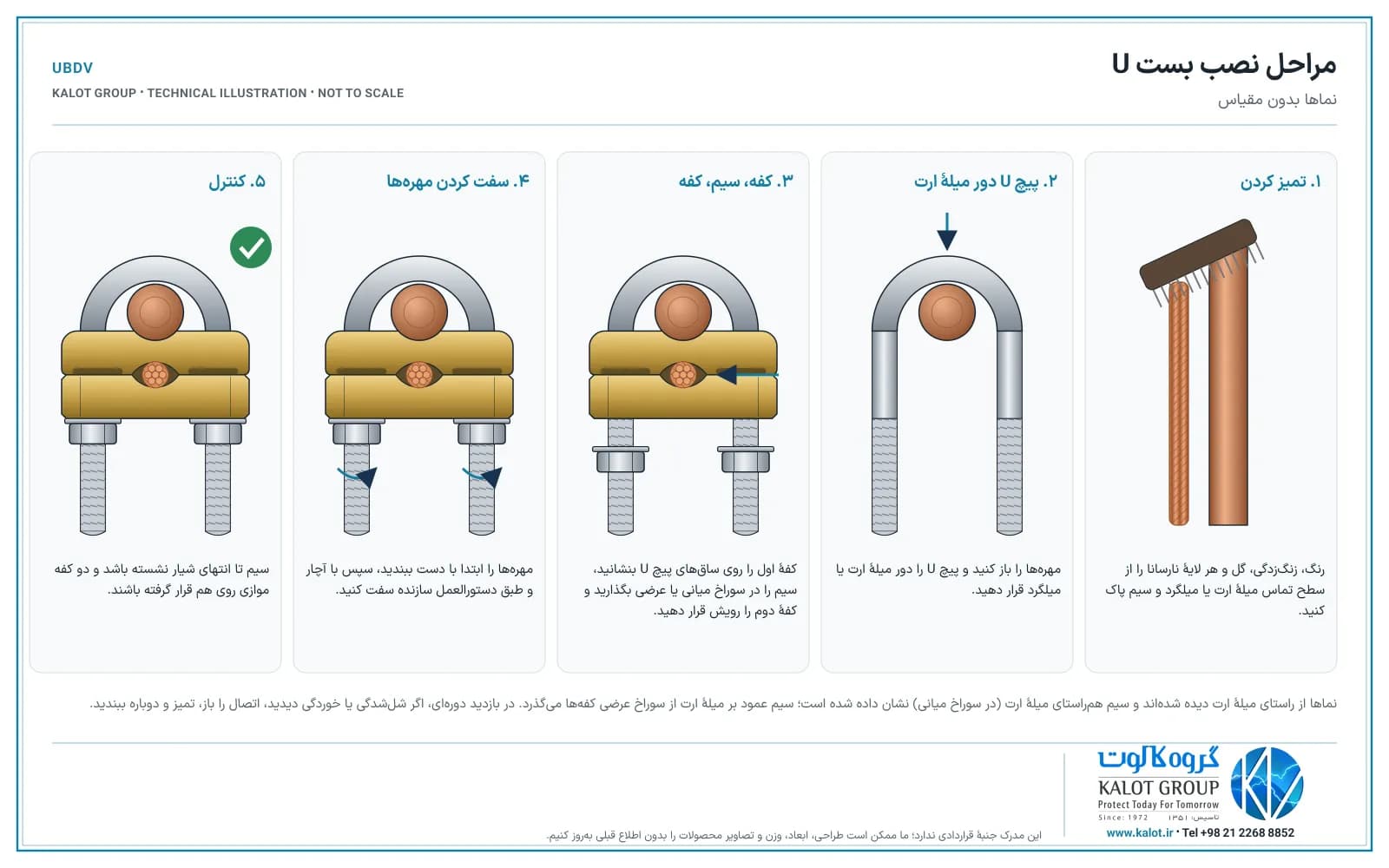

مراحل نصب بست U

1. کد بست را با قطر میلهٔ ارت یا میلگرد و سطح مقطع سیم از جدول کدها انتخاب کنید؛ هر دو اندازه باید در بازهٔ همان کد باشند.
2. پیش از نصب، رنگ، زنگ‌زدگی، گل و هر لایهٔ نارسانا را از سطح تماس میلهٔ ارت یا میلگرد و سیم پاک کنید.
3. مهره‌ها را باز کنید و پیچ U را دور میلهٔ ارت یا میلگرد بیندازید تا در نشیمن کم‌عمق کفهٔ رو به آن بنشیند.
4. سیم را، هم‌راستا یا عمود بر میلهٔ ارت، در سوراخ مربوط میان دو کفه بگذارید و مهره‌ها را ابتدا با دست ببندید.
5. مهره‌ها را با آچار، طبق دستورالعمل سازنده سفت کنید تا سیم کامل میان دو کفه فشرده شود و بست روی میلهٔ ارت یا میلگرد محکم بنشیند.
6. کنترل کنید سیم تا انتها در سوراخ نشسته باشد و بست به میلهٔ ارت، میلگرد یا سیم آسیب نزده باشد.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، یک آچار هم‌اندازهٔ مهره‌ها کافی است؛ این اتصال به حرارت، برق یا قالب نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای، سلامت بست، پیچ U و سیم را داخل دریچهٔ بازرسی ارت ببینید و نبود خوردگی، جابه‌جایی و شل‌شدگی را کنترل کنید. اگر اتصال شل شده، خورده یا آسیب دیده است، آن را باز کنید، سطح تماس را تمیز کنید و دوباره طبق دستورالعمل سازنده ببندید یا بست را عوض کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، اتصال را با آچار باز کنید تا میلهٔ ارت از سیم جدا شود و پس از اندازه‌گیری آن را ببندید.

انتخاب سایز و استعلام قیمت بست U

هنگام استعلام، قطر و جنس میلهٔ ارت یا میلگرد، سطح مقطع سیم، جهت سیم (هم‌راستا یا عمود) و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد مناسب را پیشنهاد کنند. برای میلگرد آجدار، قطر اسمی آن را بنویسید.

این بست را وقتی انتخاب کنید که سیم مسی باید به میلهٔ ارت یا میلگردی بسته شود که ممکن است رزوه یا سر سالم نداشته باشد. نمونه‌اش میلگرد آجدار آرماتور، میلهٔ ارت بدون رزوه یا میلهٔ ارتی است که سرش هنگام کوبیدن آسیب دیده است. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و به رزوه تکیه ندارد؛ برای همین هر جای طول آن بسته می‌شود، نه فقط روی سر میلهٔ ارت. بست U برنجی ما برای سیم مسی است و روی میلهٔ ارت مسی، کاپرباند یا فولاد ضد زنگ و روی میلگرد آرماتور بسته می‌شود؛ برای هادی یا میلگرد گالوانیزه، بست U گالوانیزه را پیشنهاد می‌کنیم.

مزایای بست U برنجی

• روی میلگرد آجدار و میلهٔ ارت بدون رزوه: پیچ U دور میلهٔ ارت یا میلگرد بسته می‌شود و به رزوه یا سر صاف نیاز ندارد؛ نه میلهٔ ارت سوراخ می‌شود و نه سیم.
• یک بست، چند حالت اتصال: سیم هم‌راستا یا عمود بر میلهٔ ارت، عبوری یا انتهایی؛ جهت را مسیر هادی تعیین می‌کند.
• سیم تا ۳۰۰ میلی‌متر مربع: شش کد، از سیم ۶ تا ۳۰۰ میلی‌متر مربع و میلهٔ ارت یا میلگرد ۹٫۵ تا ۲۰ میلی‌متر.
• قابل باز و بست: برای بازدید، اندازه‌گیری مقاومت یا تغییر مسیر سیم، مهره‌ها را باز و دوباره می‌بندید.
• پیچ U و مهره‌های فولاد ضد زنگ: بدنه را از برنج و پیچ U و مهره‌ها را از فولاد ضد زنگ می‌سازیم؛ فولاد ضد زنگ در کنار مس و آلیاژهای مس از مواد رایج قطعات ارتینگ است.

بست U یا بست G تایپ؟

هر دو بست اتصالی قابل باز و بست می‌سازند و جایشان در نقاط در دسترس، مانند دریچهٔ بازرسی ارت، است. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست U گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌ها، را تعیین می‌کند.

⁦IEC 60364-5-54⁩ اتصال هادی زمین به الکترود زمین را با بست یا اتصال‌دهندهٔ مکانیکی مناسب، در کنار جوش احتراقی و اتصال فشاری، می‌پذیرد؛ به این شرط که بست طبق دستورالعمل سازنده نصب شود و به الکترود و هادی آسیب نزند.

⁦IEC 62305-3⁩ بستن با بست را یکی از روش‌های پذیرفته‌شدهٔ اتصال در سیستم حفاظت در برابر صاعقه می‌داند. همچنین توصیه می‌کند در محل رسیدن هادی نزولی به سیستم زمین، اتصال آزمونی باشد که برای اندازه‌گیری با ابزار باز شود و در حالت عادی بسته بماند.

در ایران، مبحث سیزدهم مقررات ملی ساختمان برای الکترود زمین ساده، سر میلهٔ ارت را داخل چاهک درپوش‌دار قرار می‌دهد و اتصال آن به هادی زمین را با بست مخصوص یا جوش می‌پذیرد. طبق همین مبحث، جنس بست، میلهٔ ارت و هادی باید همخوان باشد و اتصال‌ها در بازدیدهای دوره‌ای از نظر محکم بودن و خوردگی کنترل شوند. در محل اتصال هادی زمین به الکترود هم قطعهٔ رابطی پیش‌بینی می‌شود که برای آزمون و اندازه‌گیری باز و جدا شود. آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین هم سازگاری جنس اتصال با الکترود و هادی را لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
