باندینگ پوینت فولاد ضد زنگ (صفحهٔ همبندی آرماتور)

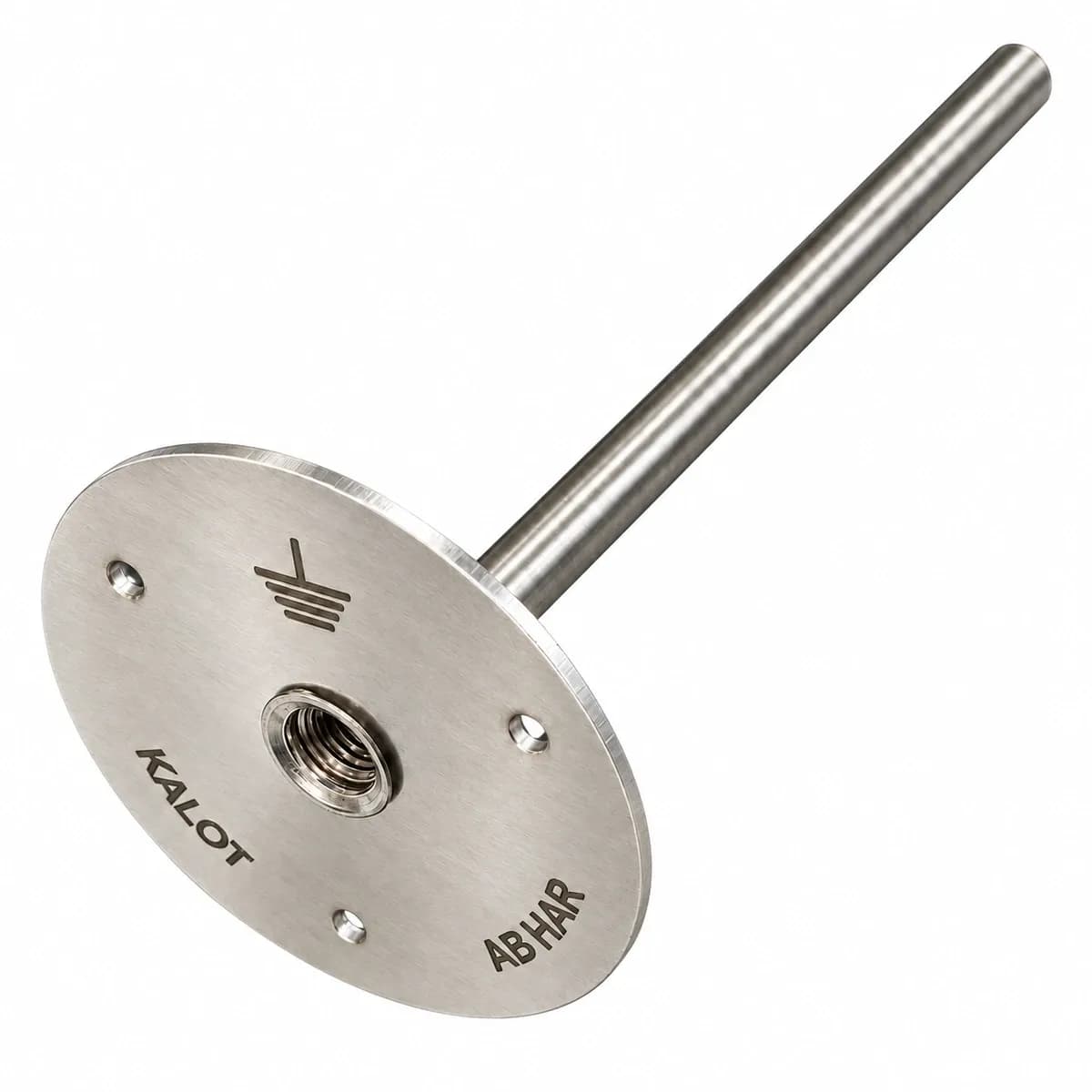

باندینگ پوینت فولاد ضد زنگ گروه کالوت روی رویهٔ سازهٔ بتنی نقطهٔ اتصال ارت ثابتی می‌سازد که به آرماتور داخل بتن وصل است. صفحهٔ گرد آن همسطح بتن میماند و هادی ارت یا همبندی با کابلشو روی پیچ M10 آن بسته میشود؛ داخل بتن، هادی سبز و زردی که با جوش احتراقی به سر میلهٔ پشت صفحه وصل شده است، با بست U گالوانیزه به میلگرد آرماتور بسته میشود.
همهٔ اجزا از فولاد ضد زنگ است: صفحهٔ ۸۰ میلیمتری، غلاف رزوهدار و میلهٔ ۱۰ میلیمتری، با طول کل ۲۳۲٫۵ میلی‌متر. باندینگ پوینت پیش از بتنریزی به قالب میخ میشود و پس از باز کردن قالب، نقطهٔ اتصالی تمیز و آماده روی دیوار یا ستون میماند. برای آشنایی با همبندی و ارت فونداسیون، مقاله‌های مربوط را ببینید.
اتصال آرماتور به سیستم زمین از رویهٔ بتن

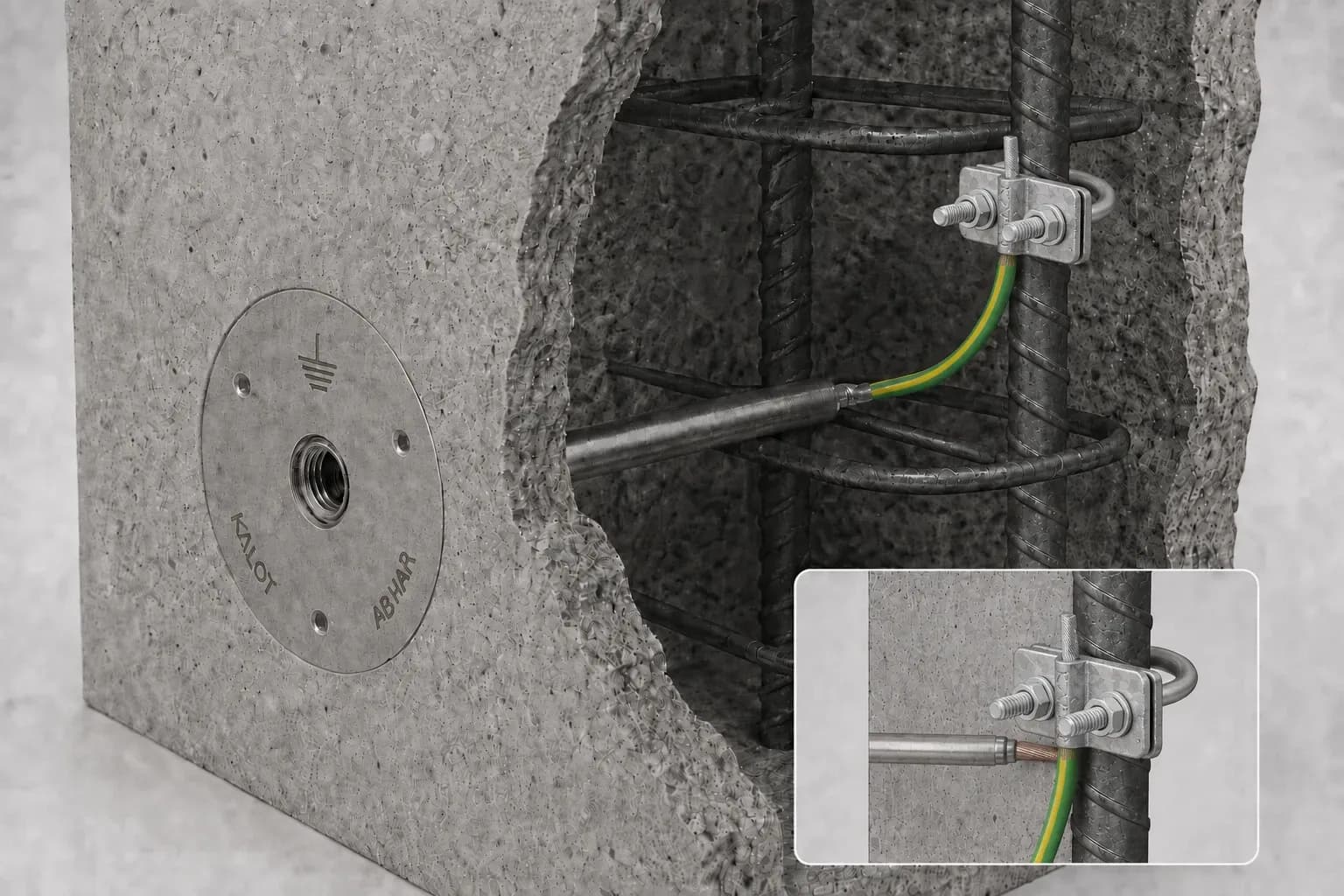

باندینگ پوینت پیش از بتنریزی روی قالب نصب میشود؛ پس از بتنریزی، هادی ارت یا همبندی بی‌سوراخ‌کاری و بیتخریب بتن به آرماتور سازه وصل میشود.
- نقطهٔ اتصال ارت ثابت روی رویهٔ بتن
- تمام فولاد ضد زنگ
- سوراخ رزوهدار M10 برای کابلشو
- میلهٔ ۱۰ میلیمتری برای اتصال به آرماتور
همسطح با رویهٔ بتن
صفحه روی قالب میخ میشود و پس از باز کردن قالب، صاف و همسطح دیوار یا ستون میماند؛ نه بیرون‌زدگی دارد و نه به تخریب بتن نیاز است.
اتصال قابل بازدید
هادی بیرونی با کابلشو روی پیچ M10 بسته میشود و برای اندازه‌گیری یا تعویض به‌راحتی باز میشود.
جنس: فولاد ضد زنگ
صفحه، غلاف رزوهدار و میله همه از فولاد ضد زنگ‌اند؛ رویهٔ صفحه که بیرون از بتن میماند، زنگ نمی‌زند.
نقشه‌ها و دیتاشیت
دیتاشیت باندینگ پوینت فولاد ضد زنگ (PDF)نقشهٔ ابعادی، نقشهٔ فنی، نمای انفجاری، شماتیک اجرایی، جای نصب، مراحل نصب و نمای سه‌بعدی را در همین صفحه و با فایل PDF، کنار دیتاشیت باندینگ پوینت، در اختیار دارید.
پیشنهاد کارشناسان گروه کالوت
هنگام استعلام، تعداد نقطههای اتصال، نوع سازه و قطر میلگرد محل اتصال را بفرستید تا کارشناسان ما بست مناسب آرماتور و کابلشو را هم پیشنهاد کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | نقطهٔ اتصال ارت ثابت (باندینگ پوینت) برای سازه‌های بتنی |
جنس | فولاد ضد زنگ؛ صفحه، غلاف رزوهدار و میله |
صفحه | گرد، Ø80 × 2.5 mm، با نشان ارت و نام کالوت |
سوراخ‌های نصب | 3 × Ø4.5 mm برای میخ کردن صفحه به قالب |
اتصال بیرونی | سوراخ رزوهدار M10 × 1.25 در وسط صفحه، برای پیچ کابلشو |
میله | Ø10 × 195 mm، پیچ‌شونده در غلاف پشت صفحه |
طول کل | 232.5 mm |
وزن | حدود ۲۶۲ گرم |
اتصال به آرماتور | هادی سبز و زرد با جوش احتراقی به سر میله وصل میشود و سر دیگر آن با بست U گالوانیزه به میلگرد بسته میشود |
محل نصب | رویهٔ ستون، دیوار، فونداسیون و تیر بتنی |
مشخصات ابعادی
صفحه D × t (mm) | طول کل L (mm) | میله d (mm) | رزوهٔ اتصال | سوراخ نصب | وزن (g) |
|---|---|---|---|---|---|
80 × 2.5 | 232.5 | 10 | M10 × 1.25 | 3 × Ø4.5 | 262 |
اندازه‌ها به میلی‌متر و وزن به گرم است؛ عمق رزوهٔ اتصال بیرونی حدود ۲۰ میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

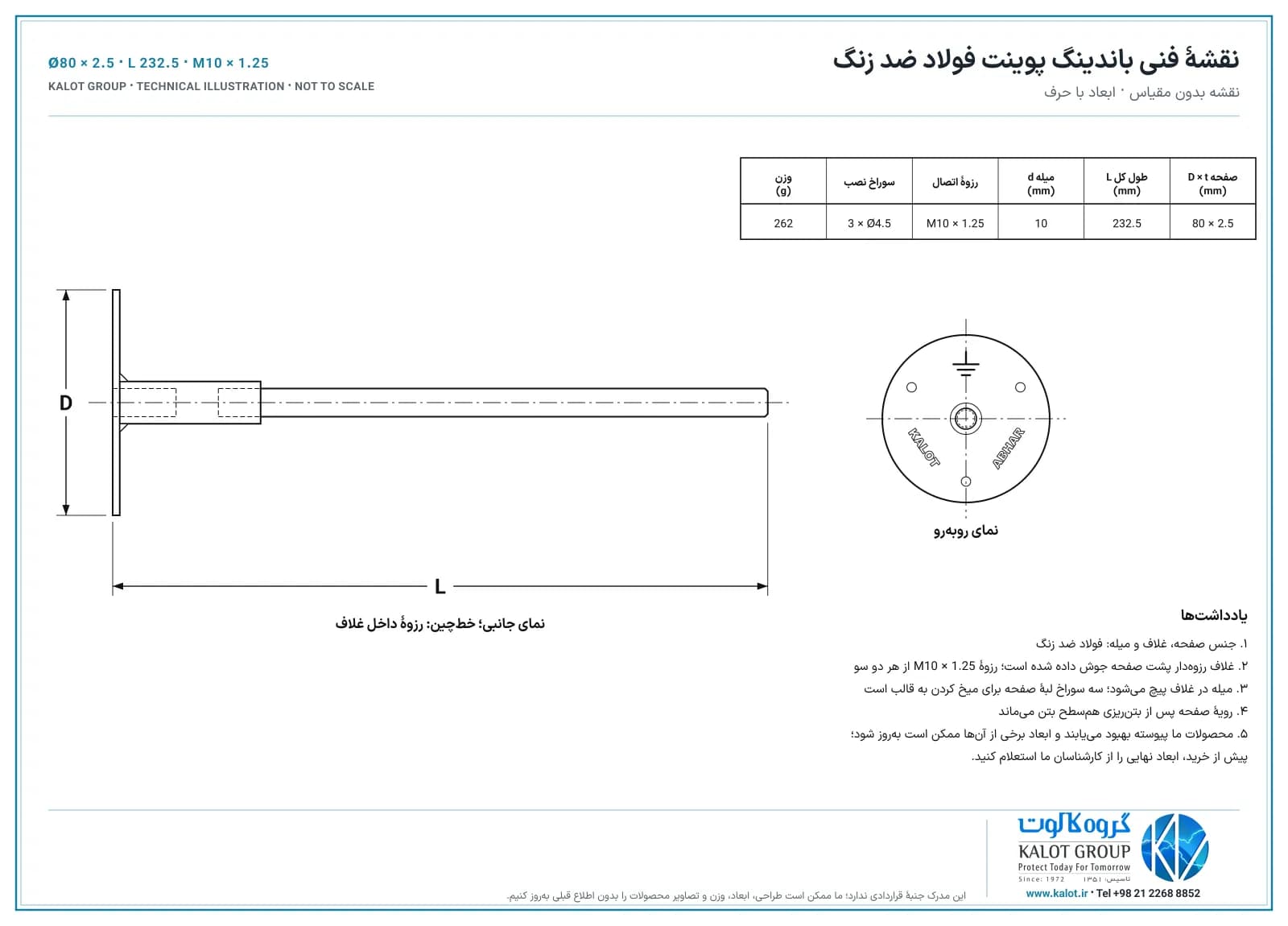

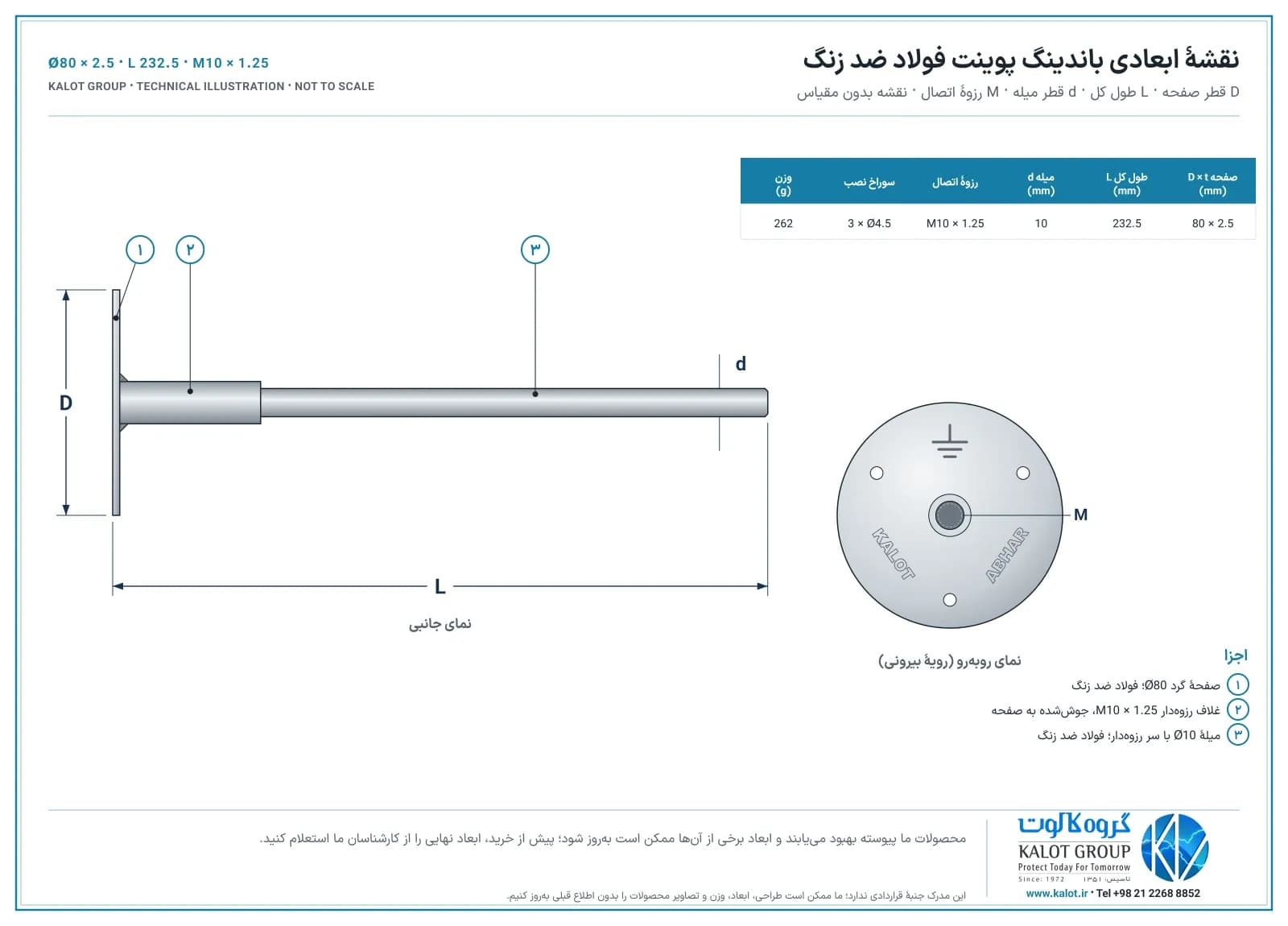

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)
نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)

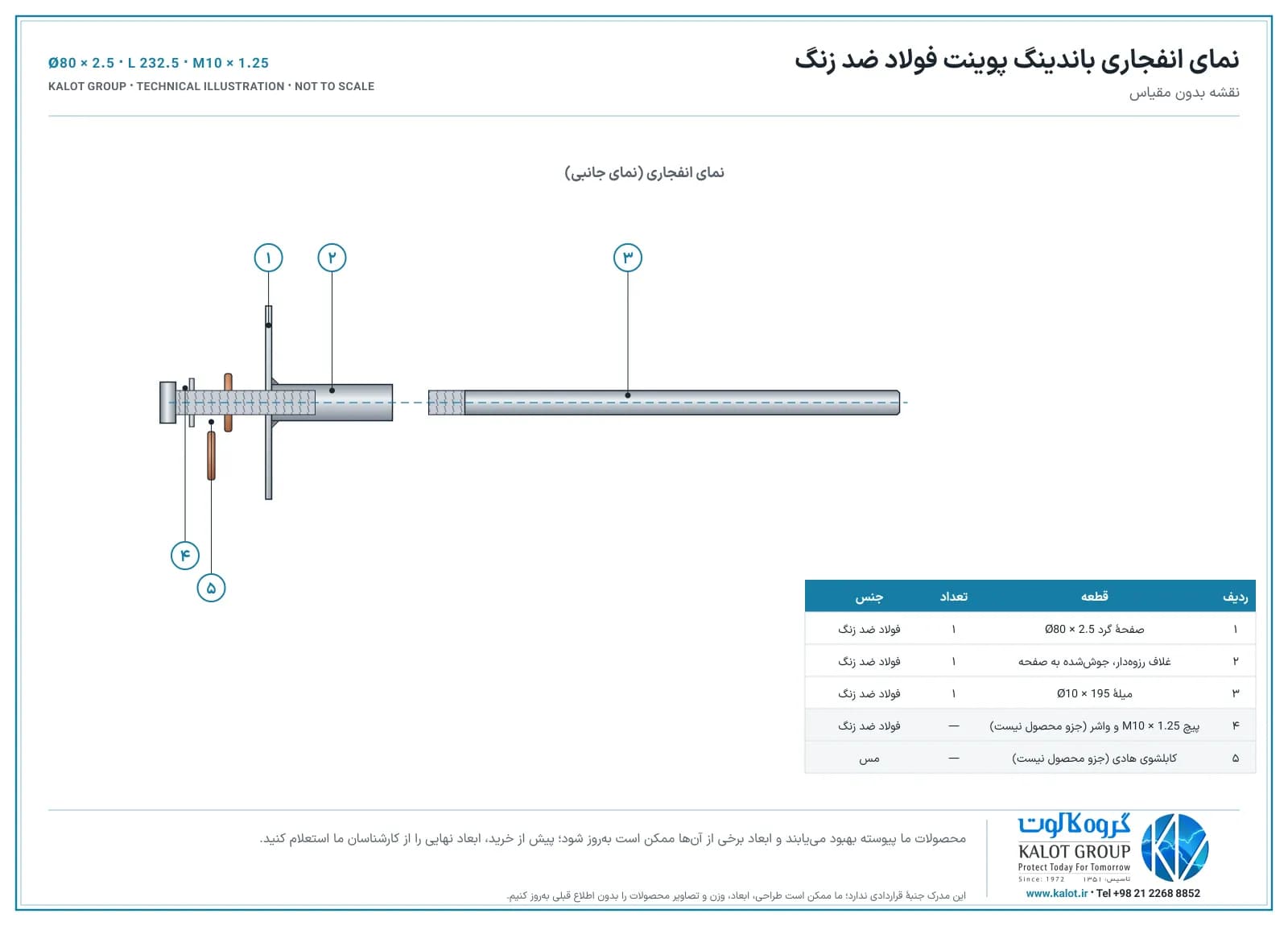

نمای انفجاری
دانلود نمای انفجاری (PDF)
ساختار و اجزا

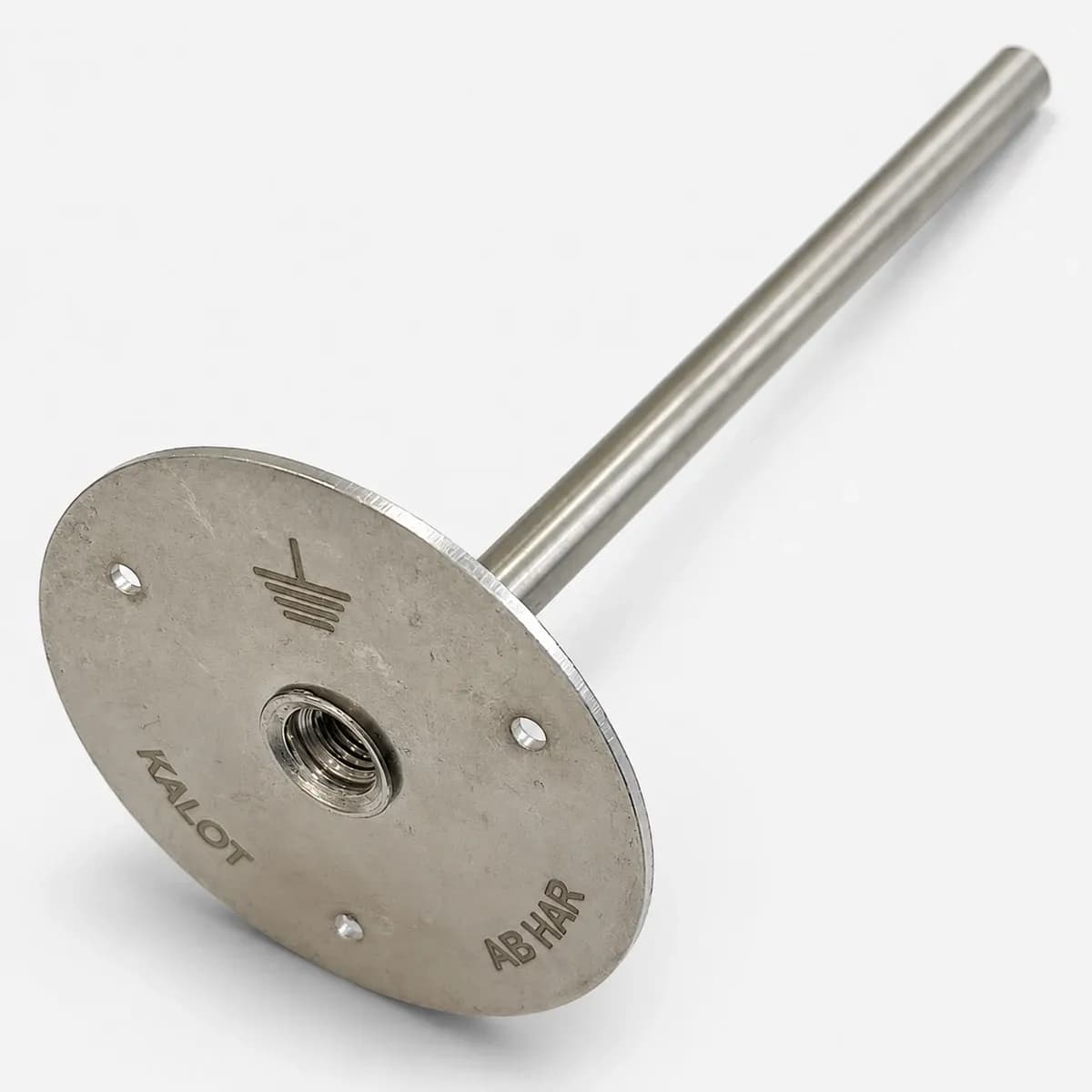

باندینگ پوینت از سه قطعهٔ فولاد ضد زنگ ساخته میشود: صفحهٔ گرد ۸۰ میلیمتری، غلاف رزوهدار که پشت صفحه جوش داده شده است و میلهٔ ۱۰ میلیمتری که در غلاف پیچ میشود. صفحه همسطح رویهٔ بتن قرار میگیرد و سوراخ رزوهدار M10 وسط آن جای پیچ کابلشوی هادی بیرونی است. سه سوراخ کوچک لبهٔ صفحه برای میخ کردن آن به قالب پیش از بتنریزی است و داخل بتن، هادی سبز و زردی که با جوش احتراقی به سر میله وصل شده است با بست U گالوانیزه به میلگرد آرماتور بسته میشود.
برای نمایش بزرگ کلیک کنید
کاربردهای باندینگ پوینت
- ستون و دیوار بتنی: نقطهٔ اتصال همبندی آرماتور ستونها و دیوارهای بتنی به ارتبار (شینهٔ ارت) و همبندی اصلی ساختمان.
- فونداسیون و دیوار زیرزمین: خروجی الکترود زمین فونداسیون و آرماتور فونداسیون روی دیوار، برای اتصال به ارتبار و اندازه‌گیری.
- هادی نزولی صاعقهگیر: اتصال هادی نزولی سیستم حفاظت در برابر صاعقه به آرماتور ستون، در سازه‌هایی که آرماتور جزو مسیر جریان صاعقه است.
- اتاق برق و تأسیسات: نقطههای همبندی تجهیزات، سینی کابل و بدنه‌های فلزی روی دیوار بتنی اتاق برق و موتورخانه.

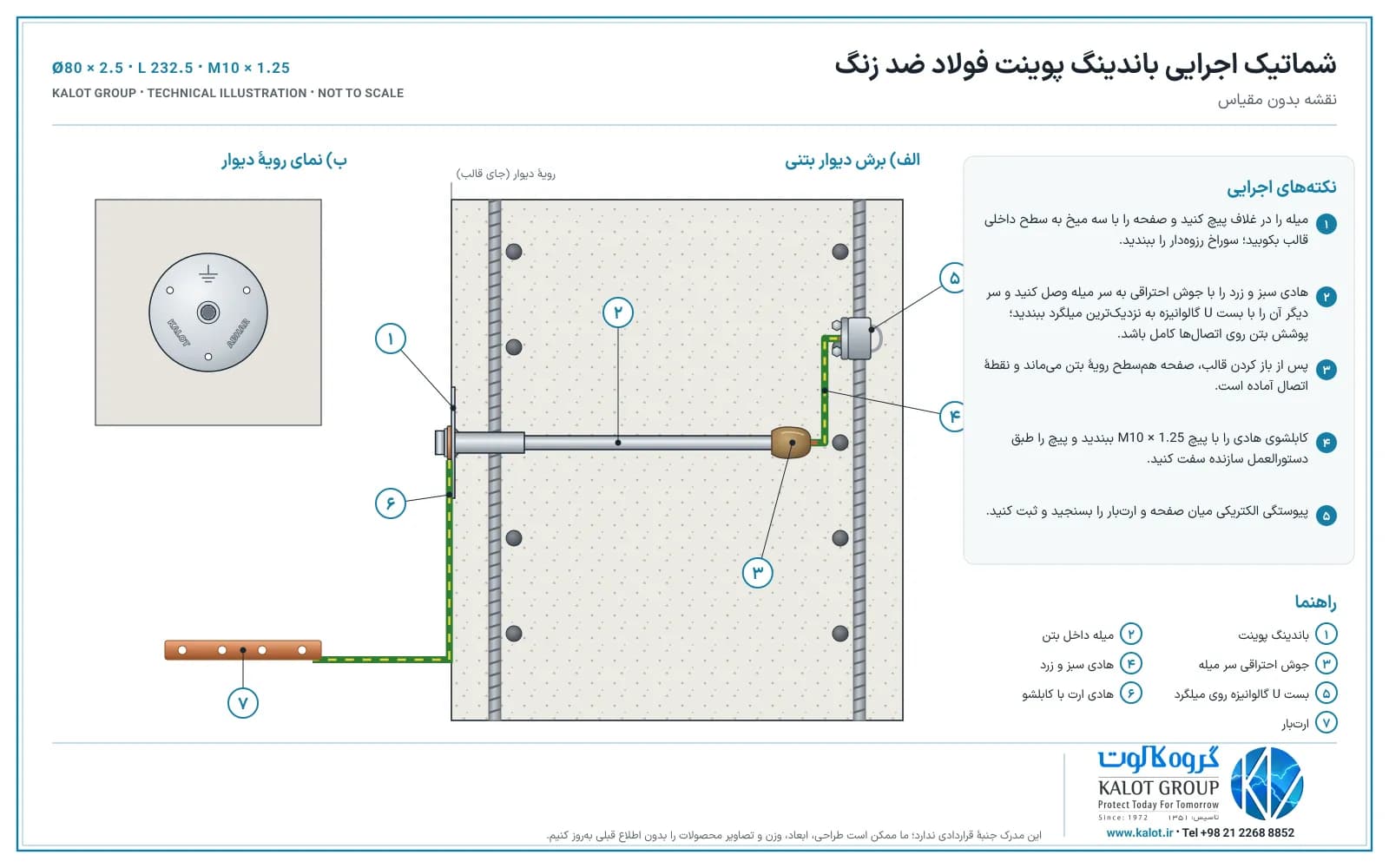

شماتیک اجرایی
دانلود شماتیک اجرایی (PDF)

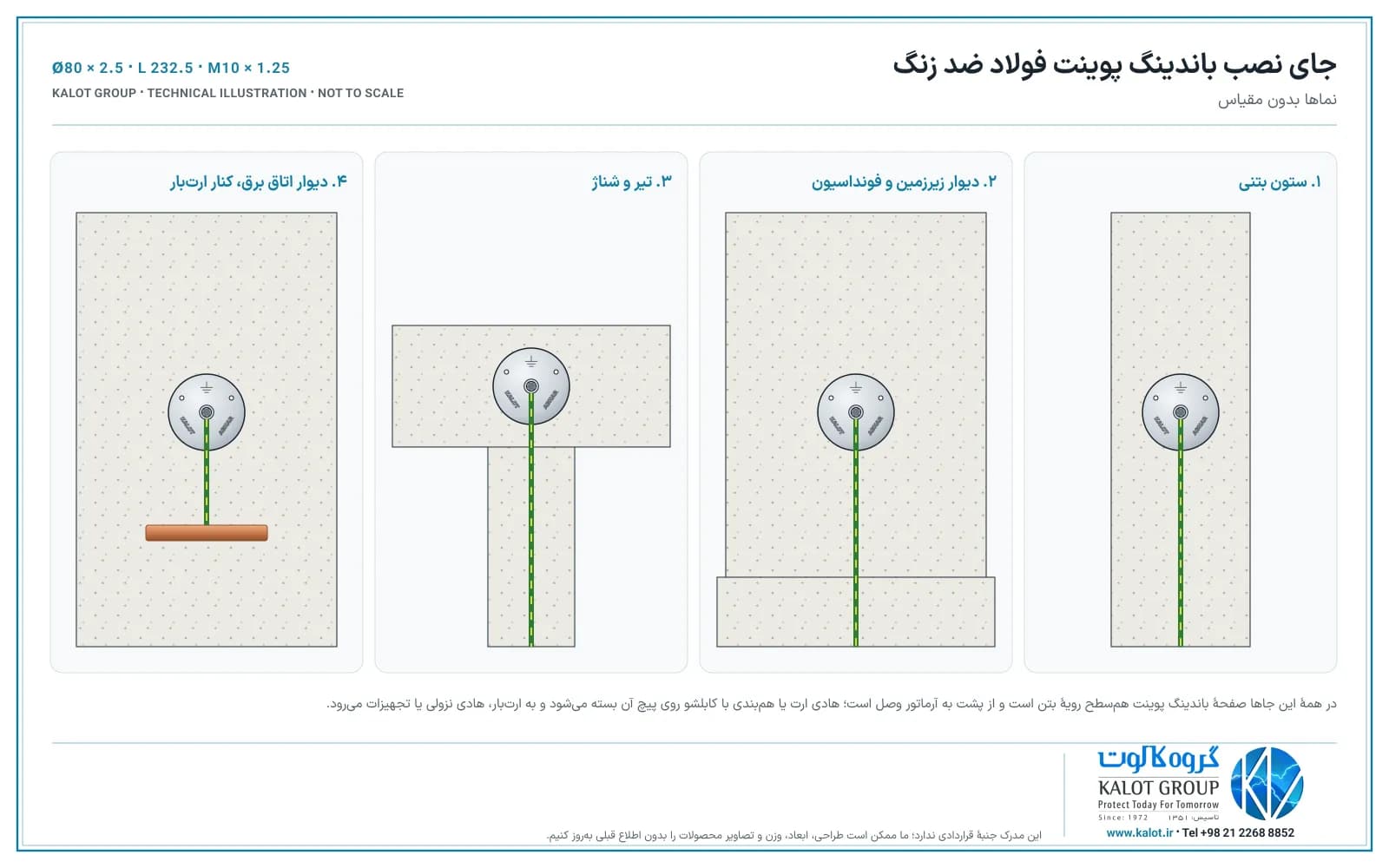

جای نصب
دانلود حالت‌های اتصال (PDF)

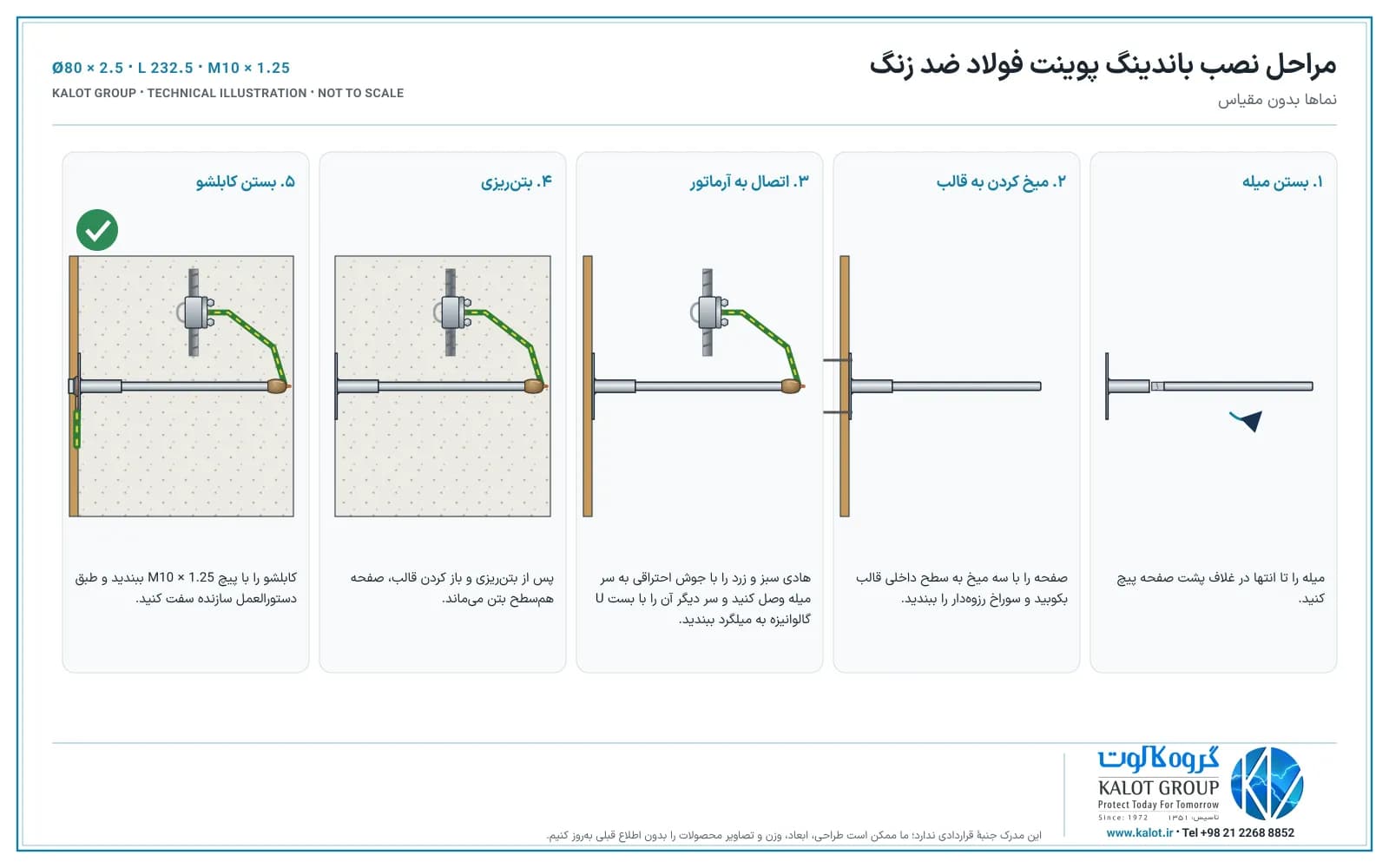

مراحل نصب باندینگ پوینت

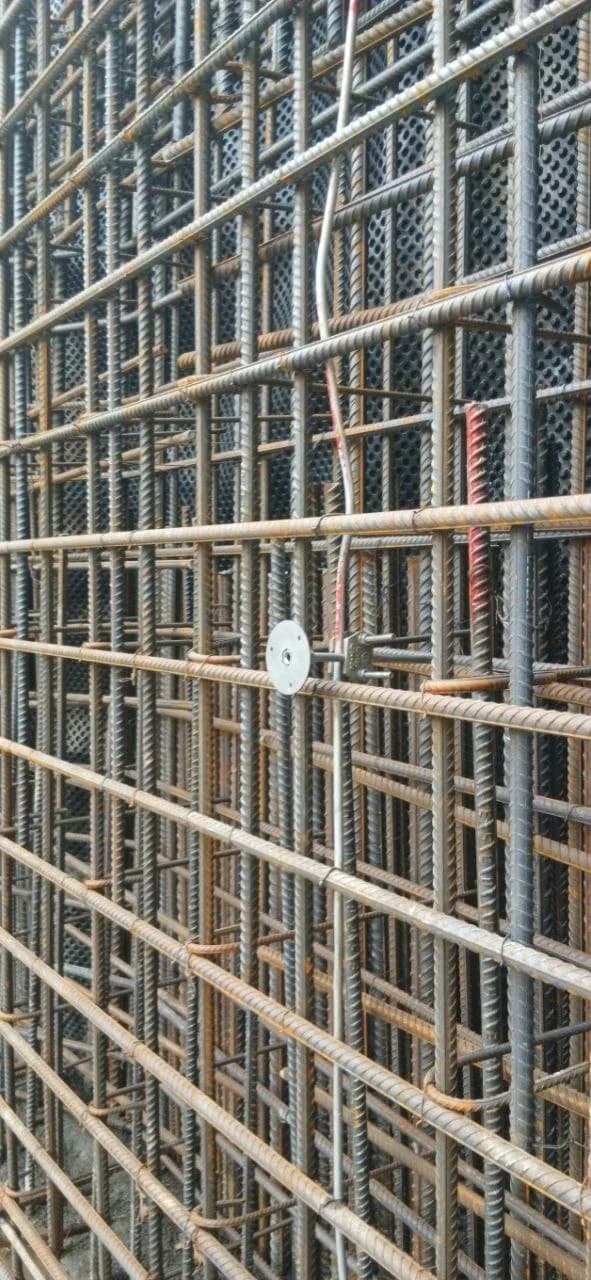

- میله را تا انتها در غلاف پشت صفحه پیچ کنید.
- صفحه را با سه میخ، از سوراخ‌های لبه، به سطح داخلی قالب بکوبید و سوراخ رزوهدار را با درپوش یا نوار ببندید تا دوغاب بتن وارد آن نشود.
- یک هادی مسی با روکش سبز و زرد را با جوش احتراقی به سر میله وصل کنید و سر دیگر آن را با بست U گالوانیزه به نزدیک‌ترین میلگرد آرماتور ببندید؛ پوشش بتن روی میله، جوش و بست باید کامل باشد.
- پس از بتنریزی و باز کردن قالب، درپوش سوراخ رزوهدار را بردارید؛ صفحه همسطح رویهٔ بتن میماند.
- کابلشوی هادی ارت یا همبندی را با پیچ M10 × 1.25 و واشر روی صفحه ببندید و پیچ را طبق دستورالعمل سازنده سفت کنید.
- پیوستگی الکتریکی میان باندینگ پوینت و آرماتور یا ارتبار را بسنجید و نتیجه را ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
برای نصب، چکش و میخ برای قالب، قالب و پودر جوش احتراقی برای اتصال هادی به سر میله، و آچار برای بست U گالوانیزه و پیچ کابلشو لازم است.
کنترل و اندازه‌گیری
پیش از بتنریزی، محکم بودن صفحه روی قالب، سلامت جوش احتراقی سر میله و بست U روی میلگرد را کنترل کنید. پس از بتنریزی، پیوستگی الکتریکی میان باندینگ پوینت‌ها و ارتبار را بسنجید (اندازه‌گیری مقاومت زمین) و ثبت کنید.
استعلام قیمت باندینگ پوینت
برای استعلام قیمت باندینگ پوینت، تعداد نقطههای اتصال، نوع سازه (ستون، دیوار، فونداسیون) و قطر میلگرد محل اتصال را برای کارشناسان ما بفرستید تا بست مناسب آرماتور را هم پیشنهاد کنند.
برای نمایش بزرگ کلیک کنید
در ساختمان بتنی، آرماتور بخشی از سیستم زمین و همبندی است، ولی پس از بتنریزی در دسترس نیست. باندینگ پوینت پیش از بتنریزی به آرماتور وصل میشود و روی رویهٔ بتن نقطهٔ اتصالی می‌گذارد که هادی ارت یا همبندی هر وقت لازم شد، بیتخریب بتن، با یک پیچ به آن بسته میشود.
مزایای باندینگ پوینت فولاد ضد زنگ
- بیتخریب بتن: اتصال به آرماتور پیش از بتنریزی انجام میشود.
- تمام فولاد ضد زنگ: رویهٔ صفحه بیرون از بتن زنگ نمی‌زند.
- همسطح و تمیز: صفحه روی قالب میخ میشود و صاف روی دیوار میماند.
- اتصال قابل بازدید: کابلشو با یک پیچ باز و بسته میشود.
- اتصال مطمئن به آرماتور: هادی با جوش احتراقی به میله و با بست U گالوانیزه به میلگرد وصل میشود.
باندینگ پوینت فولاد ضد زنگ یا صفحهٔ برنجی؟
ویژگی | باندینگ پوینت فولاد ضد زنگ | صفحهٔ همبندی آرماتور برنجی |
|---|---|---|
جنس | فولاد ضد زنگ | برنج |
شکل صفحه | گرد، قطر ۸۰ میلی‌متر | مستطیل، ۸۰ × ۴۰ یا ۷۰ × ۴۰ |
اتصال به آرماتور | هادی سبز و زرد جوششده به میله، با بست U گالوانیزه | سیم مسی از ساقهٔ صفحه به آرماتور |
اتصال بیرونی | یک پیچ M10 × 1.25 | یک یا دو پیچ M10 |
برای صفحه‌های برنجی، صفحهٔ همبندی آرماتور و صفحهٔ همبندی آرماتور با سیم را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای بستن هادی باندینگ پوینت به میلگرد آرماتور. | |
برای اتصال هادی به سر میلهٔ باندینگ پوینت. | |
برای سر هادی بیرونی. | |
برای جمع کردن هادی‌های همبندی. | |
وقتی چند پیچ اتصال لازم دارید. | |
برای سازه‌های فلزی. |
مقایسهٔ همهٔ بست‌های ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
باندینگ پوینت گروه کالوت بر اساس IEC 62561-1 طراحی و ساخته میشود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و سیستم زمین را تعیین میکند.
IEC 62305-3 آرماتور سازهٔ بتنی را از اجزای طبیعی سیستم حفاظت در برابر صاعقه می‌داند و پیوستگی و اتصال آن به سیستم زمین را لازم می‌داند. IEC 60364-5-54 هم آرماتور فونداسیون را الکترود زمین می‌شمارد.
مبحث سیزدهم مقررات ملی ساختمان آرماتور فونداسیون را از اجزای همبندی اصلی ساختمان می‌داند.
جای نقطههای اتصال، سطح مقطع هادی‌ها و روش اتصال را طراح سیستم زمین تعیین میکند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
نمای سه‌بعدی نصب باندینگ پوینت
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی باندینگ پوینت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی باندینگ پوینت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری باندینگ پوینت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی باندینگ پوینت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال باندینگ پوینت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب باندینگ پوینت فولاد ضد زنگزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
باندینگ پوینت چیست؟
باندینگ پوینت (نقطهٔ اتصال ارت ثابت) صفحهای است که روی رویهٔ ستون یا دیوار بتنی، همسطح بتن، قرار میگیرد و از پشت به آرماتور داخل بتن وصل است. هادی ارت یا همبندی با کابلشو روی پیچ آن بسته میشود؛ به این ترتیب آرماتور سازه بیتخریب بتن به سیستم زمین وصل میشود.
باندینگ پوینت گروه کالوت از چه جنسی است و چه ابعادی دارد؟
همهٔ اجزا از فولاد ضد زنگ است. صفحه گرد با قطر ۸۰ و ضخامت ۲٫۵ میلی‌متر، میله با قطر ۱۰ میلی‌متر و طول کل ۲۳۲٫۵ میلی‌متر است؛ رزوهٔ اتصال M10 × 1.25 و وزن حدود ۲۶۲ گرم است.
باندینگ پوینت چطور نصب میشود؟
میله در غلاف پشت صفحه پیچ میشود، صفحه با سه میخ به سطح داخلی قالب کوبیده میشود و هادی سبز و زردی که با جوش احتراقی به سر میله وصل شده است با بست U گالوانیزه به میلگرد آرماتور بسته میشود. پس از بتنریزی و باز کردن قالب، صفحه همسطح بتن میماند و کابلشوی هادی با پیچ روی آن بسته میشود.
باندینگ پوینت چطور به آرماتور وصل میشود؟
یک هادی مسی با روکش سبز و زرد با جوش احتراقی به سر میلهٔ ۱۰ میلیمتری وصل میشود و سر دیگر آن با بست U گالوانیزه گروه کالوت به میلگرد آرماتور بسته میشود.
پیچ کابلشو چه اندازه‌ای دارد؟
رزوهٔ سوراخ وسط صفحه M10 × 1.25 است؛ پیچ کابلشو را با همین رزوه و از جنس فولاد ضد زنگ انتخاب کنید و طبق دستورالعمل سازنده سفت کنید.
باندینگ پوینت فولاد ضد زنگ با صفحهٔ برنجی چه فرقی دارد؟
باندینگ پوینت فولاد ضد زنگ صفحهٔ گرد و میلهٔ ۱۰ میلیمتری دارد که با هادی جوششده و بست U گالوانیزه به آرماتور وصل میشود؛ صفحهٔ همبندی آرماتور برنجی مستطیل است، با سیم مسی به آرماتور وصل میشود و یک یا دو پیچ اتصال دارد.
باندینگ پوینت را کجا نصب کنیم؟
روی ستونها و دیوارهای بتنی، دیوار زیرزمین و فونداسیون، نزدیک ارتبار یا جایی که هادی همبندی، هادی نزولی صاعقهگیر یا تجهیزات باید به آرماتور وصل شوند. جای دقیق را نقشهٔ طراحی سیستم زمین تعیین میکند.
پس از بتنریزی چه کنترلی لازم است؟
درپوش سوراخ رزوهدار را بردارید، تمیزی رزوه را کنترل کنید و پیوستگی الکتریکی میان باندینگ پوینت و آرماتور یا ارتبار را با اهممتر مقاومت پایین بسنجید و ثبت کنید.
برای استعلام قیمت چه اطلاعاتی بفرستیم؟
تعداد نقطههای اتصال، نوع سازه و قطر میلگرد محل اتصال را بفرستید تا کارشناسان ما بست مناسب آرماتور، کابلشو و قیمت را پیشنهاد کنند.
