بست دوپارچه اتصال سیم به صفحه و سازهٔ فلزی (TECD)

اندازه‌ها و کدهای بست دوپارچه (TECD)

سطح مقطع به میلی‌متر مربع است؛ «قطر سیم در نقشه» قطر سیم‌هایی است که در نقشه‌های ساخت ما برای هر اندازه کشیده شده است. طول پیچ هر اندازه برای ضخامت معمول صفحه و نبشی در نظر گرفته شده است؛ اگر سازهٔ شما ضخیم‌تر است، ضخامت آن را هنگام استعلام بگویید. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

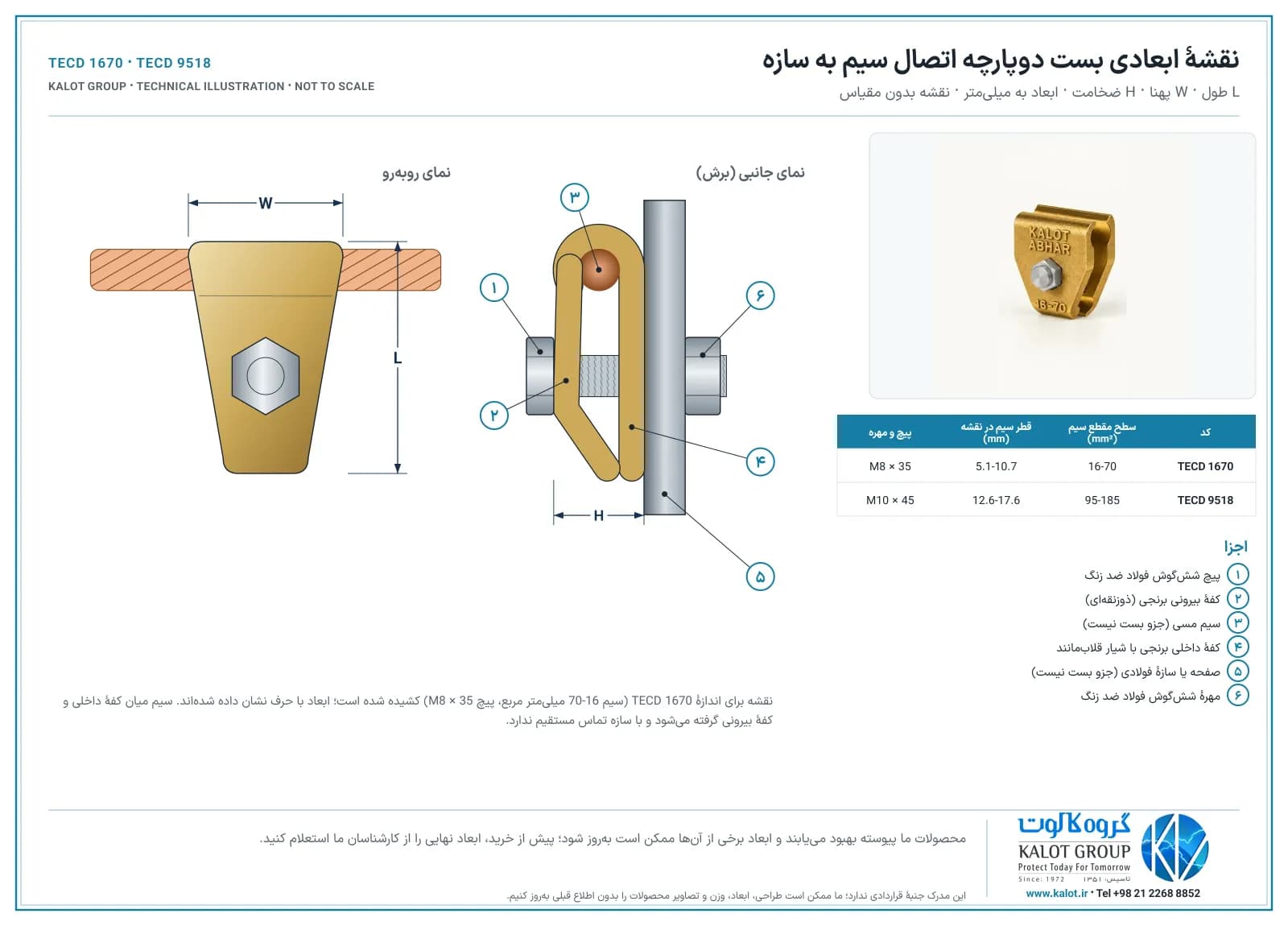

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

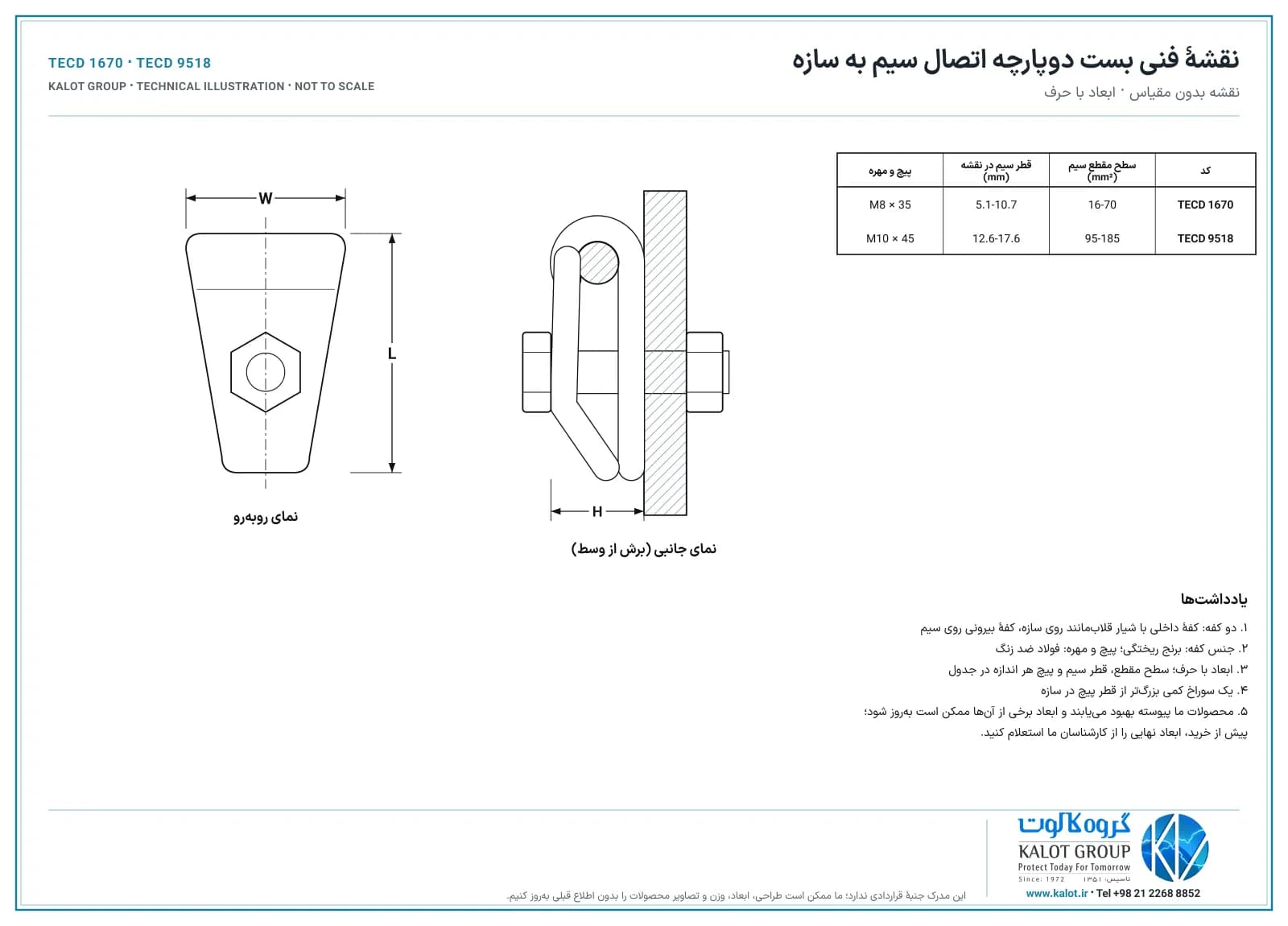

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

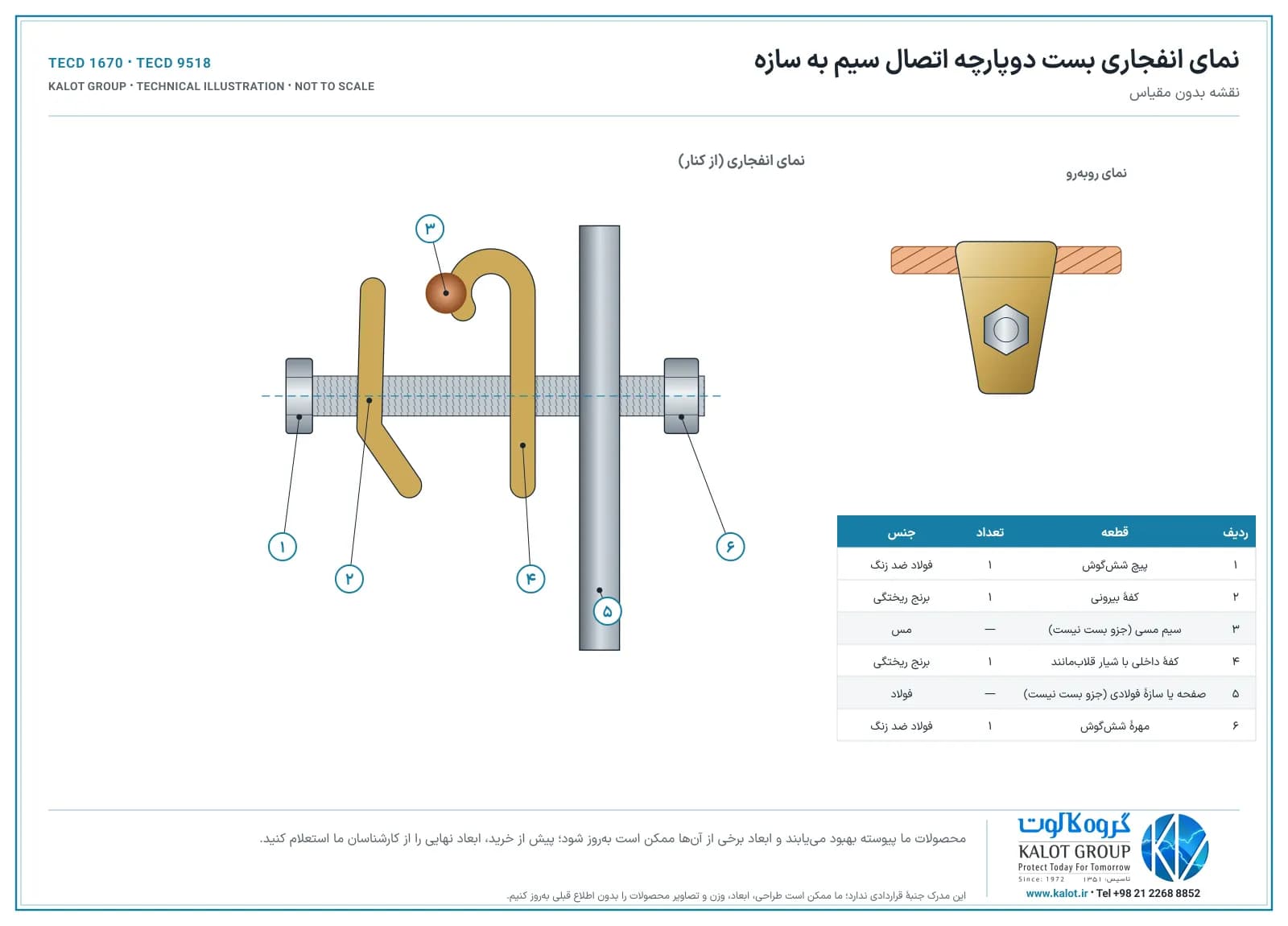

نمای انفجاری

دانلود نمای انفجاری (PDF)

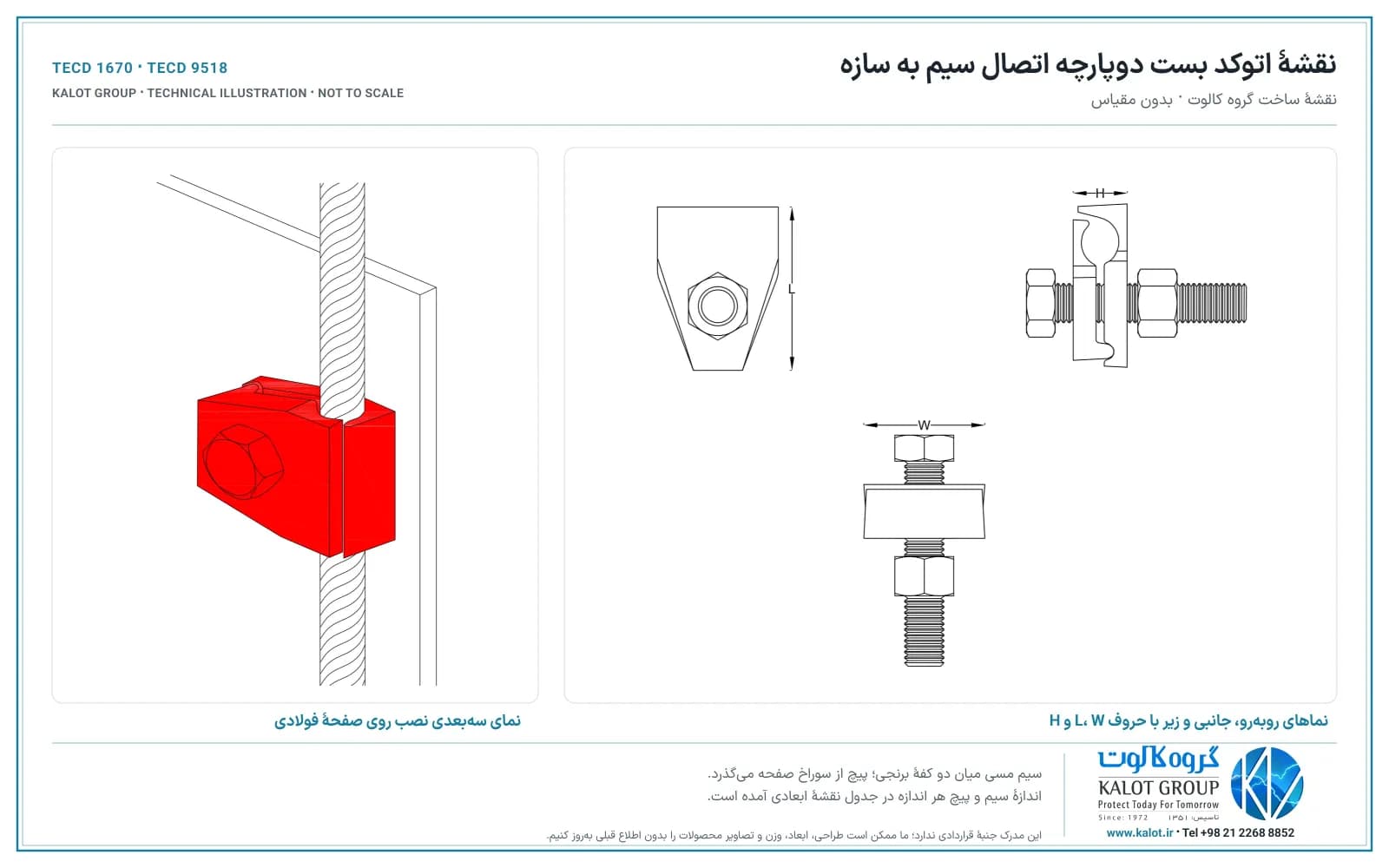

نقشهٔ اتوکد کالوت

دانلود نقشهٔ اتوکد (PDF)

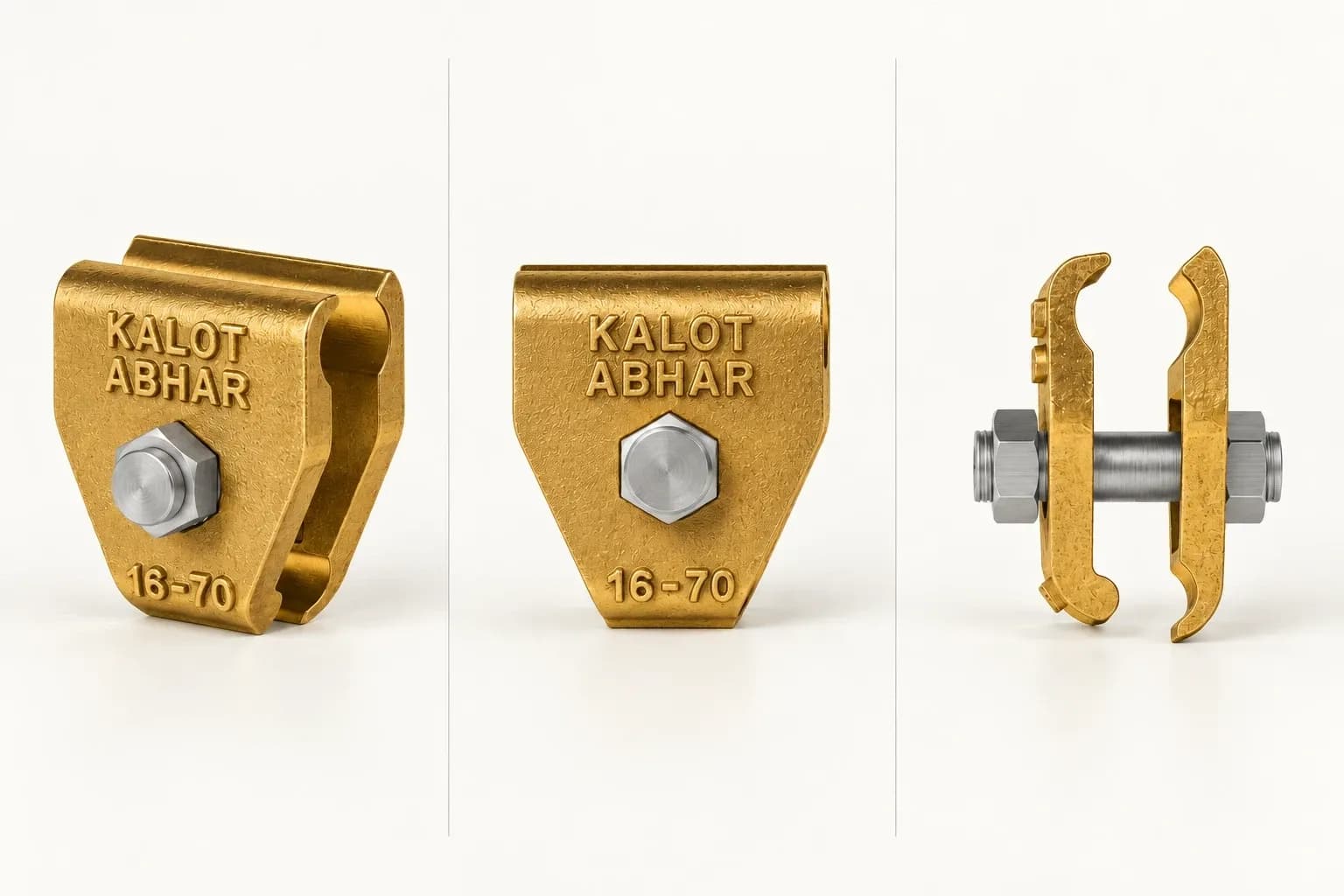

ساختار دو کفه و جای سیم

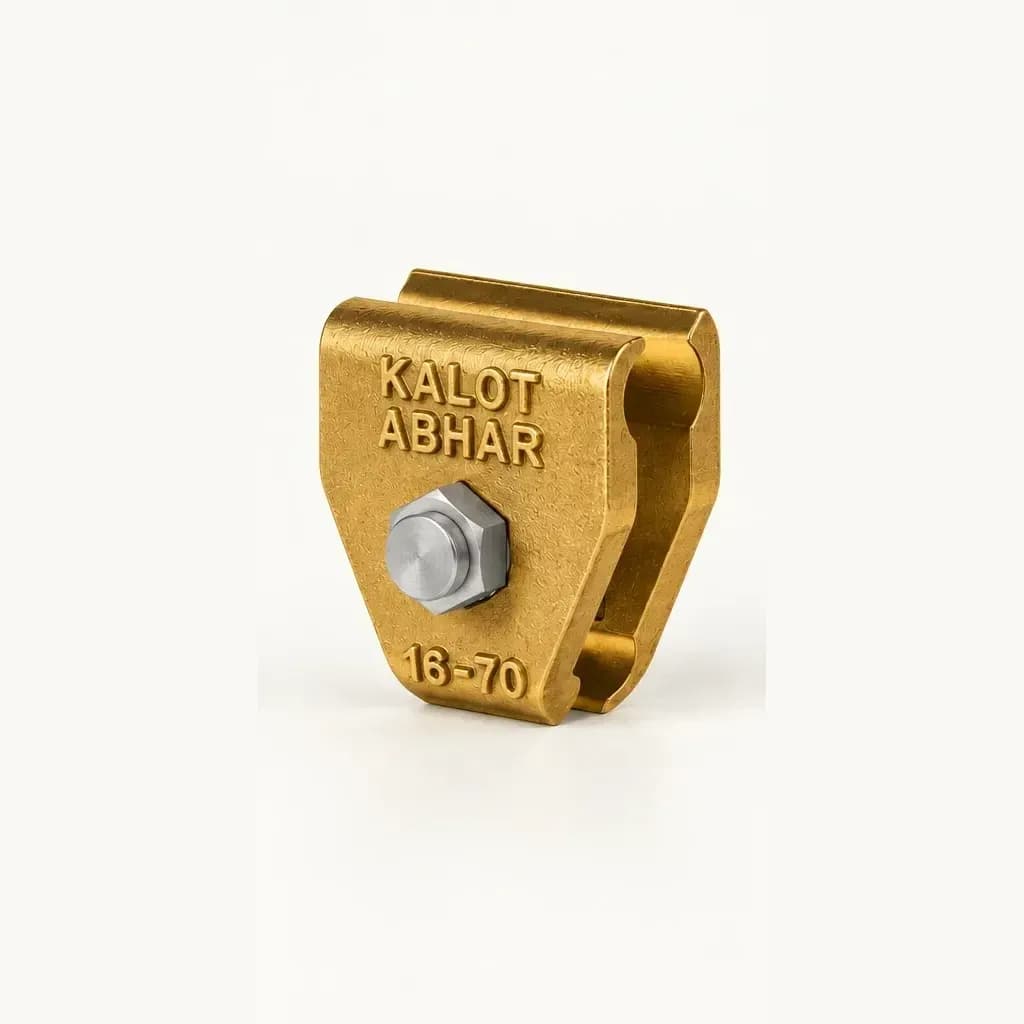

بست از دو قطعهٔ ریختگی ساخته شده است. کفهٔ داخلی، که روی سازه قرار می‌گیرد، در لبهٔ پهن‌تر خود شیاری قلاب‌مانند دارد که سیم در آن می‌نشیند؛ کفهٔ بیرونی ذوزنقه‌ای است و لبه‌اش روی همان شیار بسته می‌شود. یک پیچ از سوراخ وسط هر دو کفه و از سوراخ سازه می‌گذرد و مهره در پشت سازه بسته می‌شود؛ با سفت شدن مهره، دو کفه سیم را میان خود می‌فشارند و کل بست به سازه فشرده می‌شود. سیم با سطح سازه تماس مستقیم ندارد و مسیر جریان از سیم به برنج و از آن به سازه است.

کاربردهای بست دوپارچه اتصال سیم به سازه

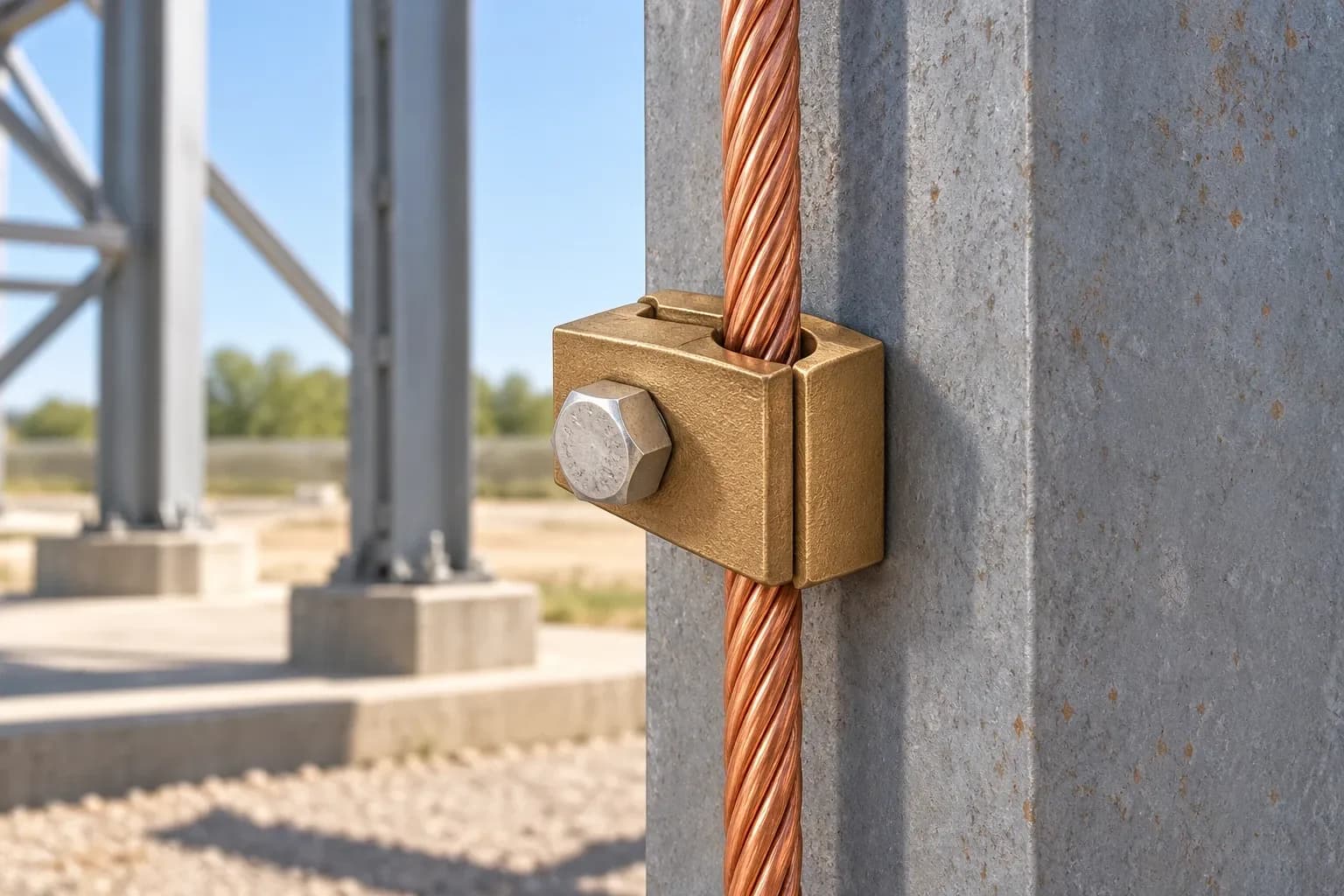

• هم‌بندی اسکلت فلزی: اتصال سیم ارت به ستون، تیر و صفحهٔ ستون سوله‌ها و ساختمان‌های فولادی، تا هم‌بندی سازه با سیستم زمین برقرار شود
• دکل‌ها: اتصال هادی زمین به نبشی پایهٔ دکل‌های مخابراتی و دکل‌های خطوط برق

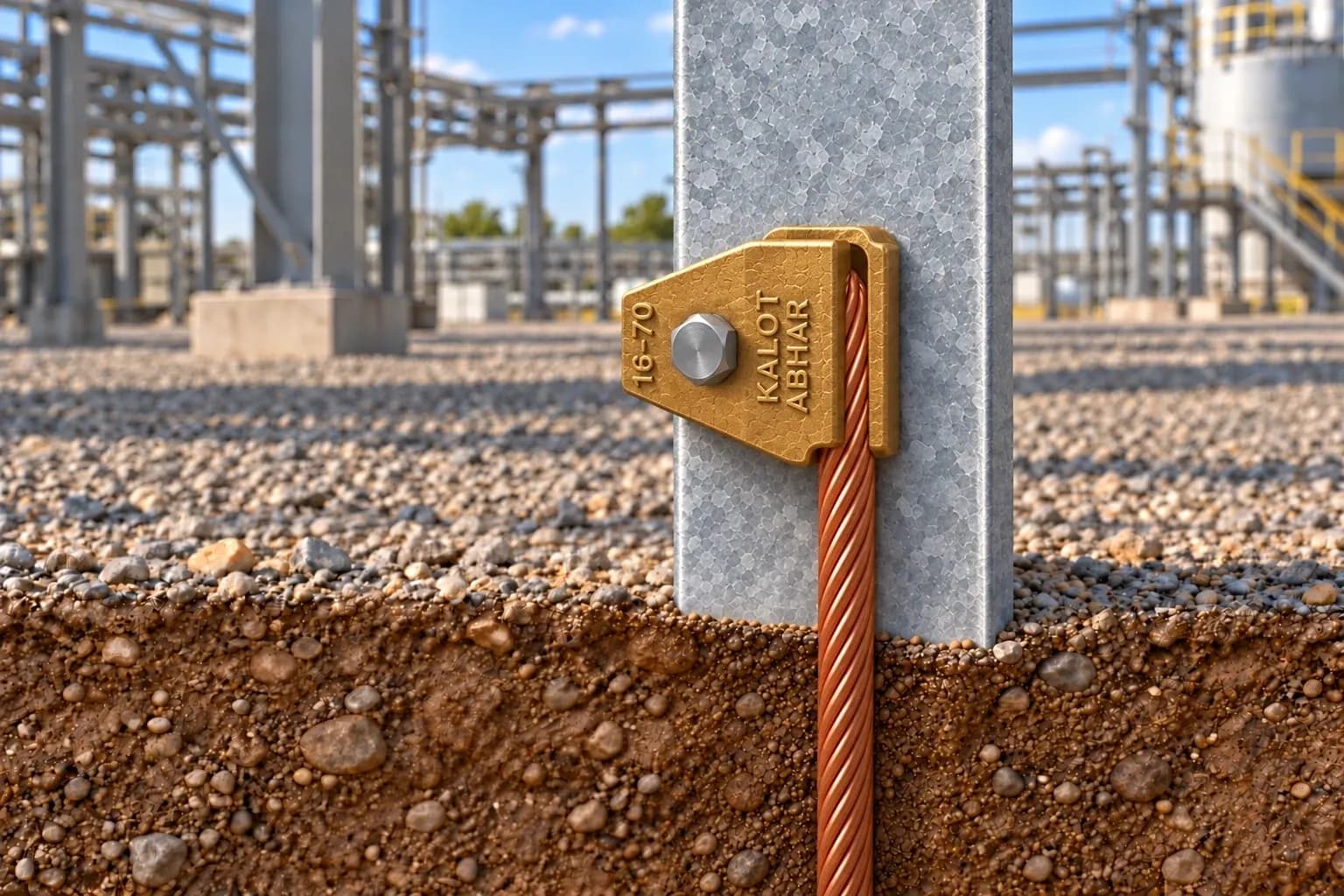

• پست‌ها و تأسیسات صنعتی: اتصال سیم شبکهٔ زمین به پایه و سازهٔ فولادی تجهیزات، مخازن، سکوها و اسکیدها

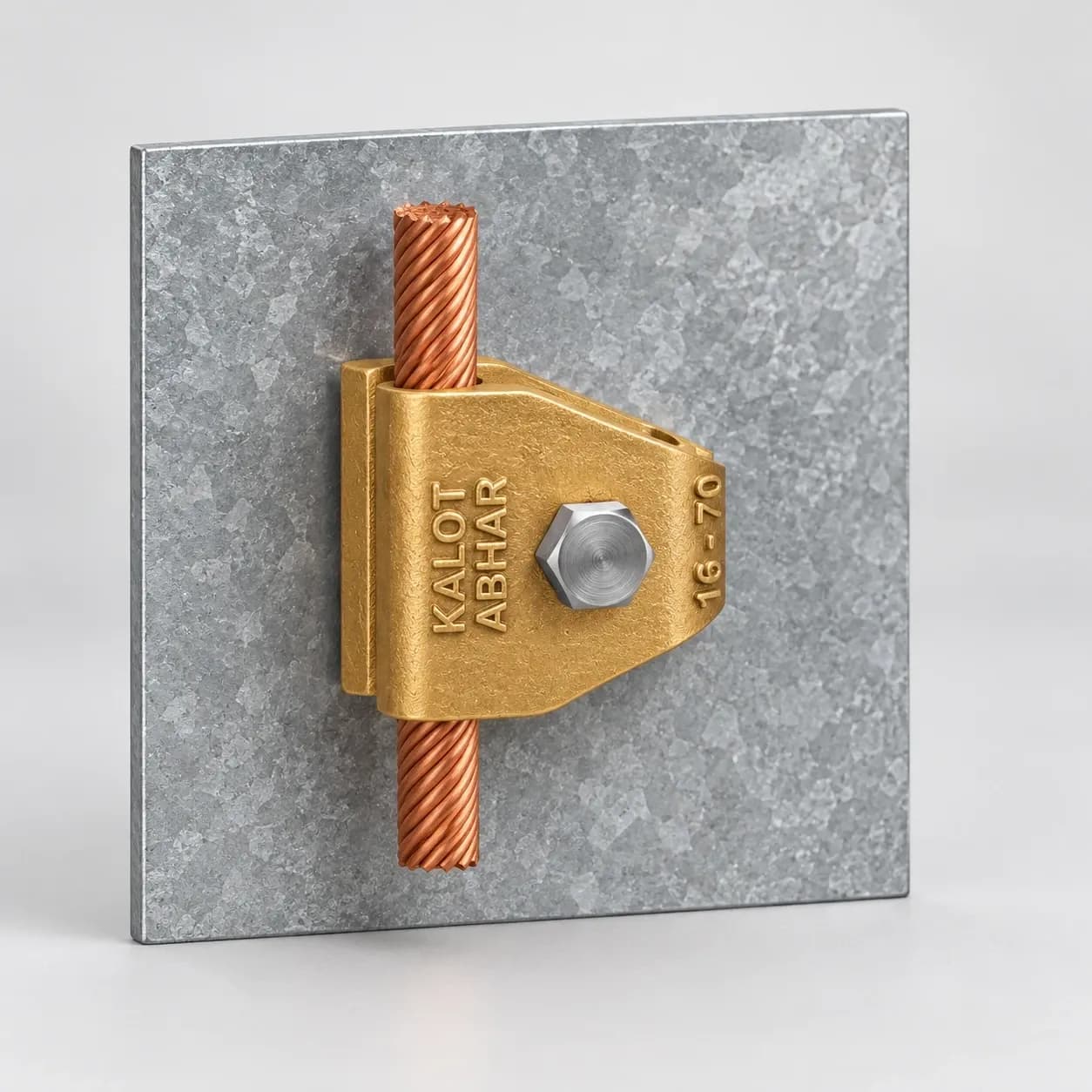

• صفحه‌ها و پلیت‌های اتصال: اتصال سیم ارت به صفحهٔ فولادی پای ستون، پلیت اتصال تجهیز یا صفحه‌ای که برای اتصال زمین روی سازه پیش‌بینی شده است
• سیستم حفاظت در برابر صاعقه: اتصال هادی نزولی یا سیم هم‌بندی به ستون و سازهٔ فلزی ساختمان
• سازه‌های پوشیده: جایی که پس از نصب، روی سازه دیوارپوش یا روکش می‌آید و اتصالی جمع‌وجور و محکم لازم است

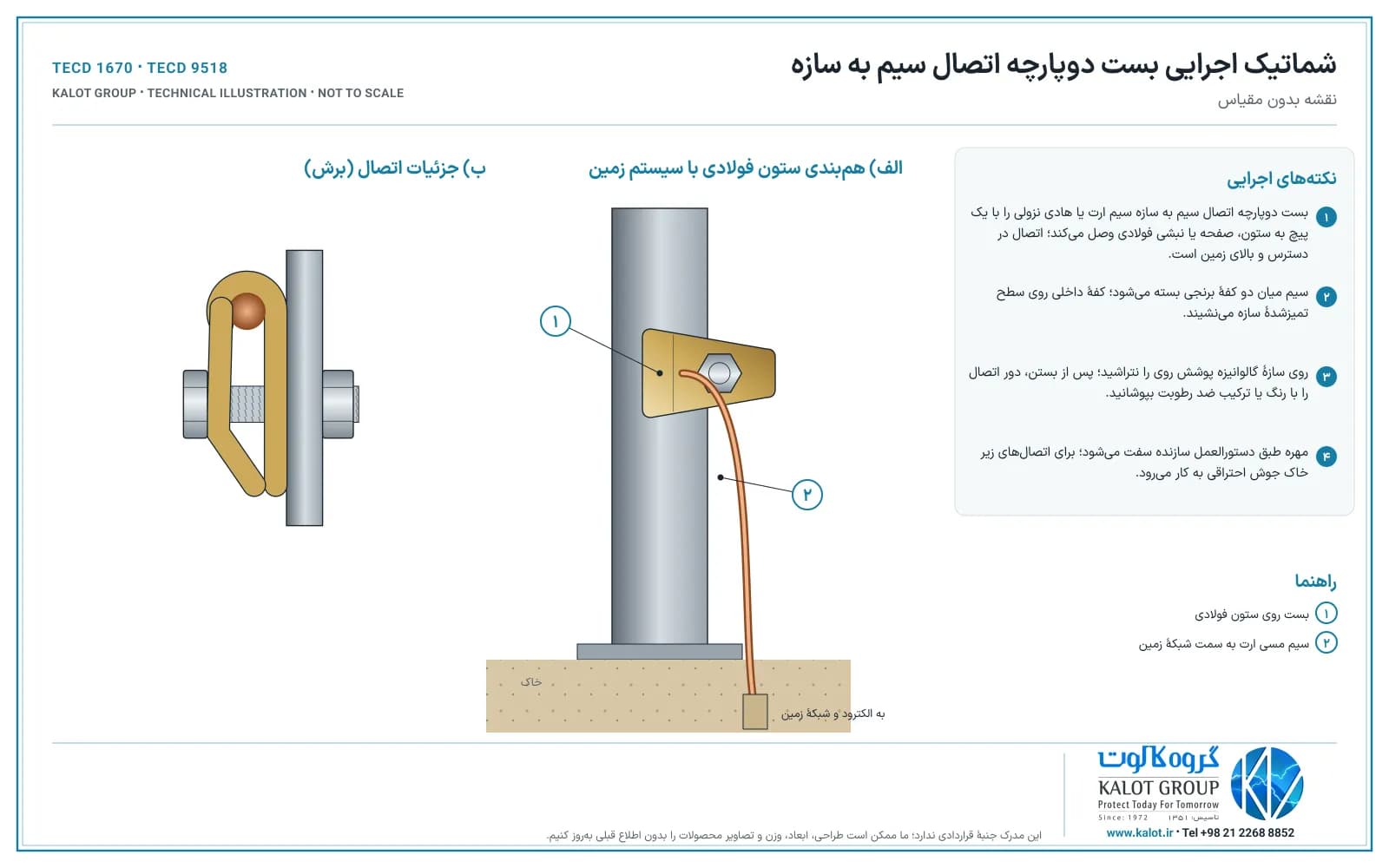

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

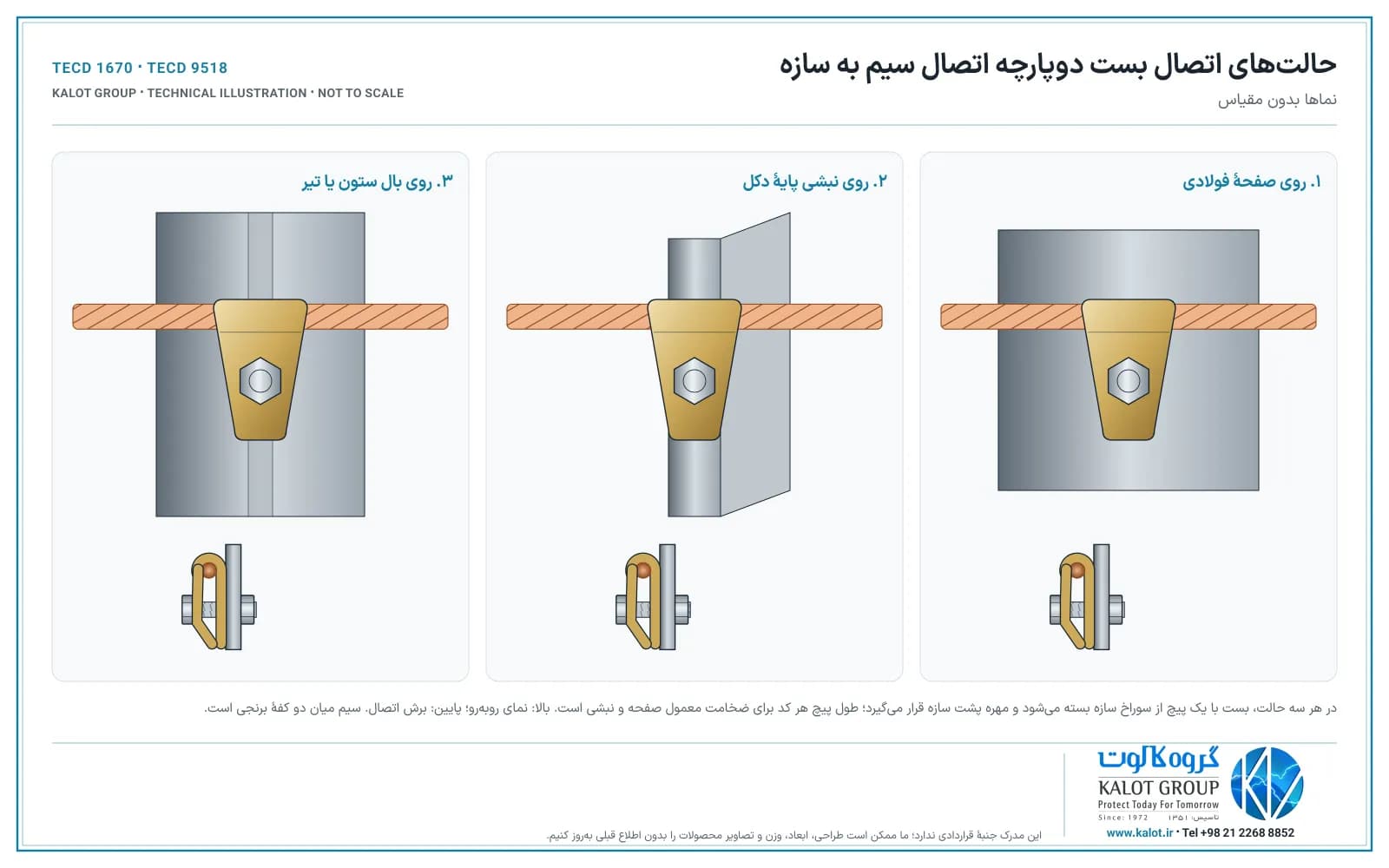

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

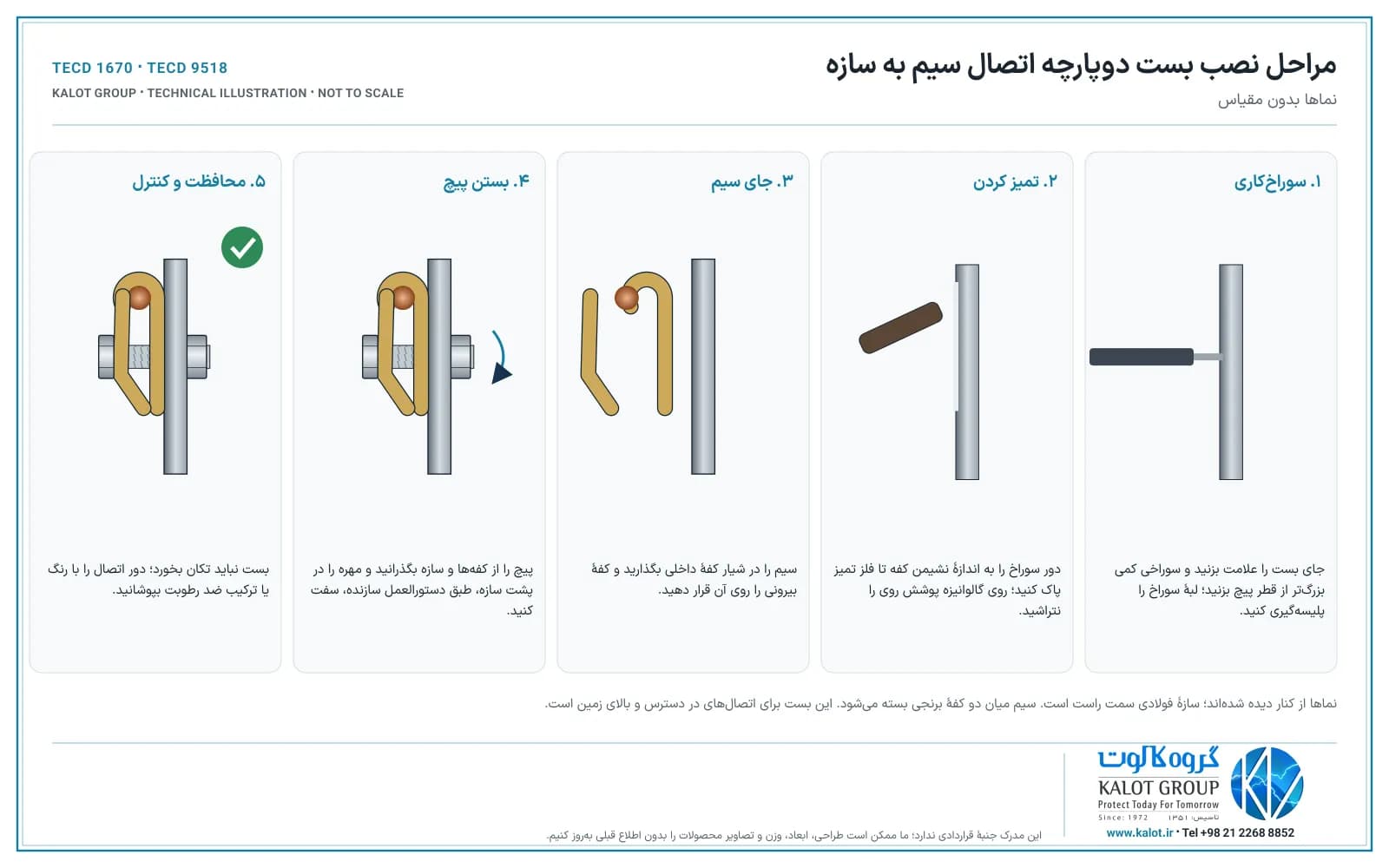

مراحل نصب بست دوپارچه

1. کد بست را با سطح مقطع سیم انتخاب کنید و مطمئن شوید طول پیچ برای ضخامت سازه کافی است.
2. جای بست را روی سازه علامت بزنید و سوراخی کمی بزرگ‌تر از قطر پیچ بزنید؛ لبهٔ سوراخ را پلیسه‌گیری کنید.
3. دور سوراخ را، به اندازهٔ سطحی که کفهٔ داخلی روی آن می‌نشیند، از رنگ، زنگ و چربی پاک کنید تا به فلز تمیز برسید؛ روی سازهٔ گالوانیزه فقط آلودگی را بزدایید و پوشش روی را نتراشید.
4. سیم را در محل اتصال تمیز کنید، در شیار کفهٔ داخلی بگذارید و کفهٔ بیرونی را روی آن قرار دهید.
5. پیچ را از دو کفه و سوراخ سازه بگذرانید، مهره را در پشت سازه با دست ببندید و سپس طبق دستورالعمل سازنده سفت کنید.
6. کنترل کنید سیم در شیار نشسته باشد و بست روی سازه تکان نخورد؛ سپس دور اتصال و سطح تمیزشدهٔ سازه را با رنگ یا ترکیب ضد رطوبت بپوشانید.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، دریل با مته به قطر پیچ، دو آچار هم‌اندازهٔ سر پیچ و مهره و یک برس سیمی کافی است؛ این اتصال به جوشکاری یا ابزار پرس نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای سیستم زمین و صاعقه‌گیر، بست را از نظر شل‌شدگی، خوردگی و آسیب سیم کنترل کنید و اگر لازم بود، دوباره طبق دستورالعمل سازنده ببندید. برای اندازه‌گیری مقاومت زمین، اتصال آزمون یا لینک قطع و وصل سیستم زمین باز می‌شود؛ پیوستگی اتصال سیم به سازه را با اهم‌متر کم‌مقاومت، میان سیم و سازه و در حالت بسته، بسنجید.

انتخاب و استعلام قیمت بست دوپارچه

هنگام استعلام، سطح مقطع سیم، نوع و ضخامت سازه‌ای که بست روی آن بسته می‌شود (صفحه، نبشی، ستون یا تیر)، رنگ‌شده یا گالوانیزه بودن آن و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد و طول پیچ مناسب و قیمت را اعلام کنند.

وقتی سیم ارت باید به سازه‌ای فولادی برسد، بست دوپارچه اتصالی پیچی و جمع‌وجور می‌سازد که سیم را در برنج نگه می‌دارد و فقط یک سوراخ روی سازه می‌خواهد؛ نه جوشکاری روی سازهٔ رنگ‌شده یا گالوانیزه لازم است و نه کابلشو و پیچ جدا. دو کفهٔ بسته سیم را از هر طرف می‌گیرند و چون سیم مستقیم روی سطح سازه فشرده نمی‌شود، کیفیت سطح سازه کمتر در اتصال سیم اثر دارد. اگر سطح سازه تمیز و صاف است و تماس مستقیم سیم با آن را می‌خواهید، بست یکپارچه (TECS) ساده‌تر است و اگر دو سیم در یک نقطه به سازه می‌رسند، بست موازی تک‌پیچ (PTEC) را ببینید. برای مقایسهٔ جنس بست‌ها، جنس بست ارت: برنجی، مسی یا گالوانیزه را ببینید.

مزایای بست دوپارچه

• سیم در برنج گرفته می‌شود: سیم میان دو کفهٔ برنجی بسته می‌شود؛ اتصال سیم به بست به رنگ یا ناهمواری سطح سازه وابسته نیست.
• یک سوراخ و یک پیچ: نصب با یک سوراخ روی سازه انجام می‌شود؛ بدون جوشکاری، حرارت یا کابلشو.

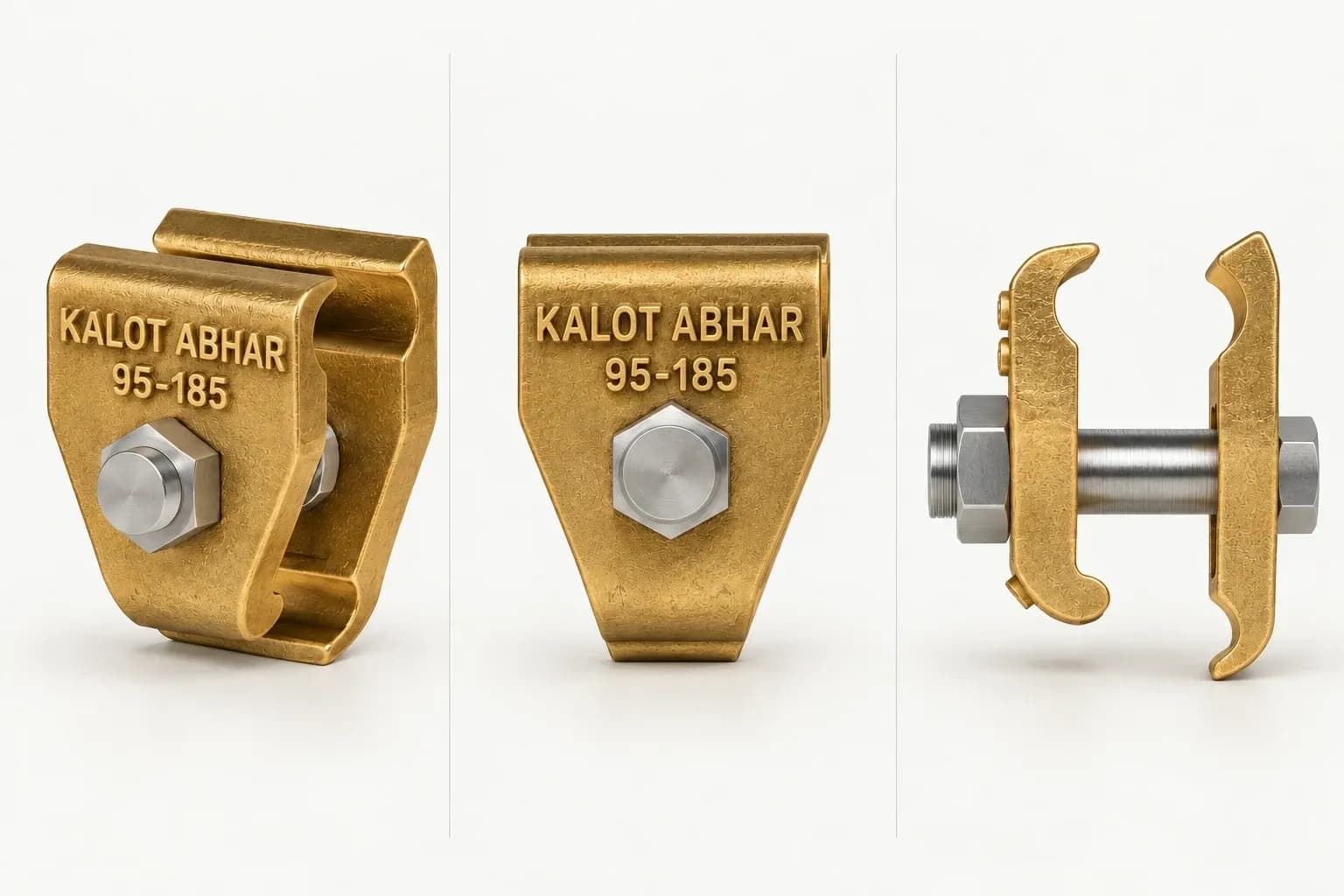

• سیم ۱۶ تا ۱۸۵ میلی‌متر مربع: دو اندازه: سیم ۱۶ تا ۷۰ با پیچ ⁦M8⁩ و سیم ۹۵ تا ۱۸۵ با پیچ ⁦M10⁩؛ برای هادی‌های رایج ارت و صاعقه‌گیر.
• بدنهٔ برنجی، پیچ فولاد ضد زنگ: جنس بدنه با سیم مسی هم‌خوان است و پیچ و مهره در برابر خوردگی مقاوم‌اند.
• جمع‌وجور: بست کم‌حجم است و جایی که روی سازه روکش یا دیوارپوش می‌آید هم جا می‌شود.
• قابل باز و بست: برای بازدید، اندازه‌گیری یا تعمیر، مهره را باز و دوباره می‌بندید.

بست دوپارچه، یکپارچه یا موازی تک‌پیچ؟

هر سه بست با یک سوراخ به سازه بسته می‌شوند. اگر سیم باید در برنج گرفته شود و سطح سازه را کمتر درگیر کند، بست دوپارچه؛ اگر تماس مستقیم سیم با صفحهٔ تمیز کافی است، بست یکپارچه؛ و اگر دو سیم در یک نقطه به سازه می‌رسند، بست موازی تک‌پیچ را انتخاب کنید. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست دوپارچهٔ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و سیستم زمین، از جمله بست‌ها، را تعیین می‌کند.

⁦IEC 62305-3⁩ قطعات فلزی ساختمان، مانند اسکلت فولادی، را در صورت پیوستگی الکتریکی از اجزای طبیعی سیستم حفاظت در برابر صاعقه می‌داند و هم‌بندی آن‌ها با سیستم زمین و بازدید دوره‌ای اتصال‌ها را پیش‌بینی می‌کند؛ اتصال پیچی باید جایی باشد که بتوان آن را دید و در صورت نیاز دوباره بست.

⁦EN 50522⁩، استاندارد ارتینگ تأسیسات با ولتاژ بیش از ۱ کیلوولت، از اتصال‌های سیستم زمین می‌خواهد پیوستگی الکتریکی خوبی داشته باشند، شل نشوند و در برابر خوردگی محافظت شوند، و اگر دو فلز غیرهم‌جنس به هم وصل می‌شوند، محل اتصال از رطوبت دور بماند. ⁦BS 7430⁩ هم برای اتصال هادی مسی به فولاد، پوشاندن محل اتصال با پوشش محافظ را توصیه می‌کند.

در ایران، مبحث سیزدهم مقررات ملی ساختمان می‌خواهد اتصال‌های سیستم زمین مطمئن و محکم باشند و در اتصال فلزهای غیرهم‌جنس، خوردگی گالوانیک در نظر گرفته شود. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
