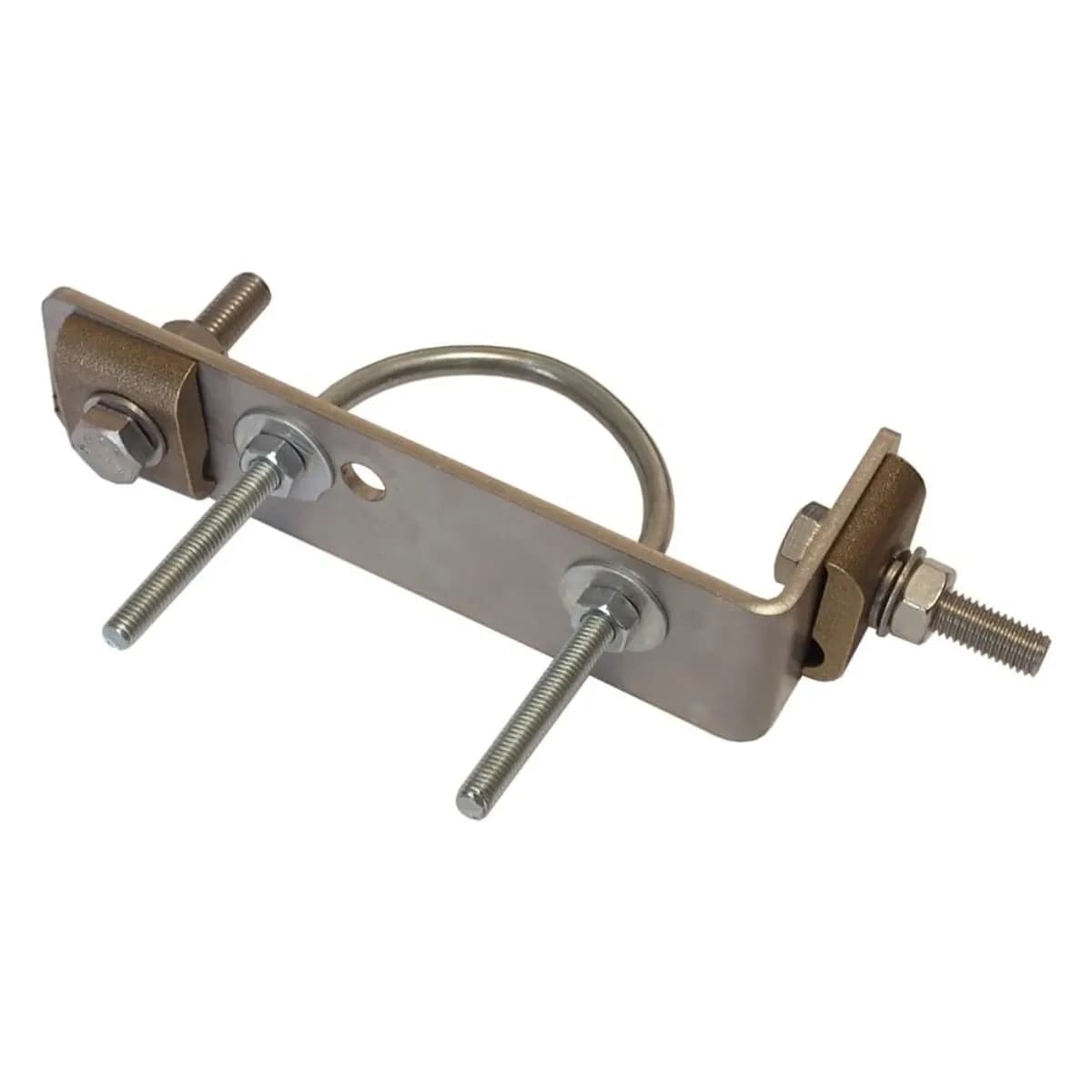

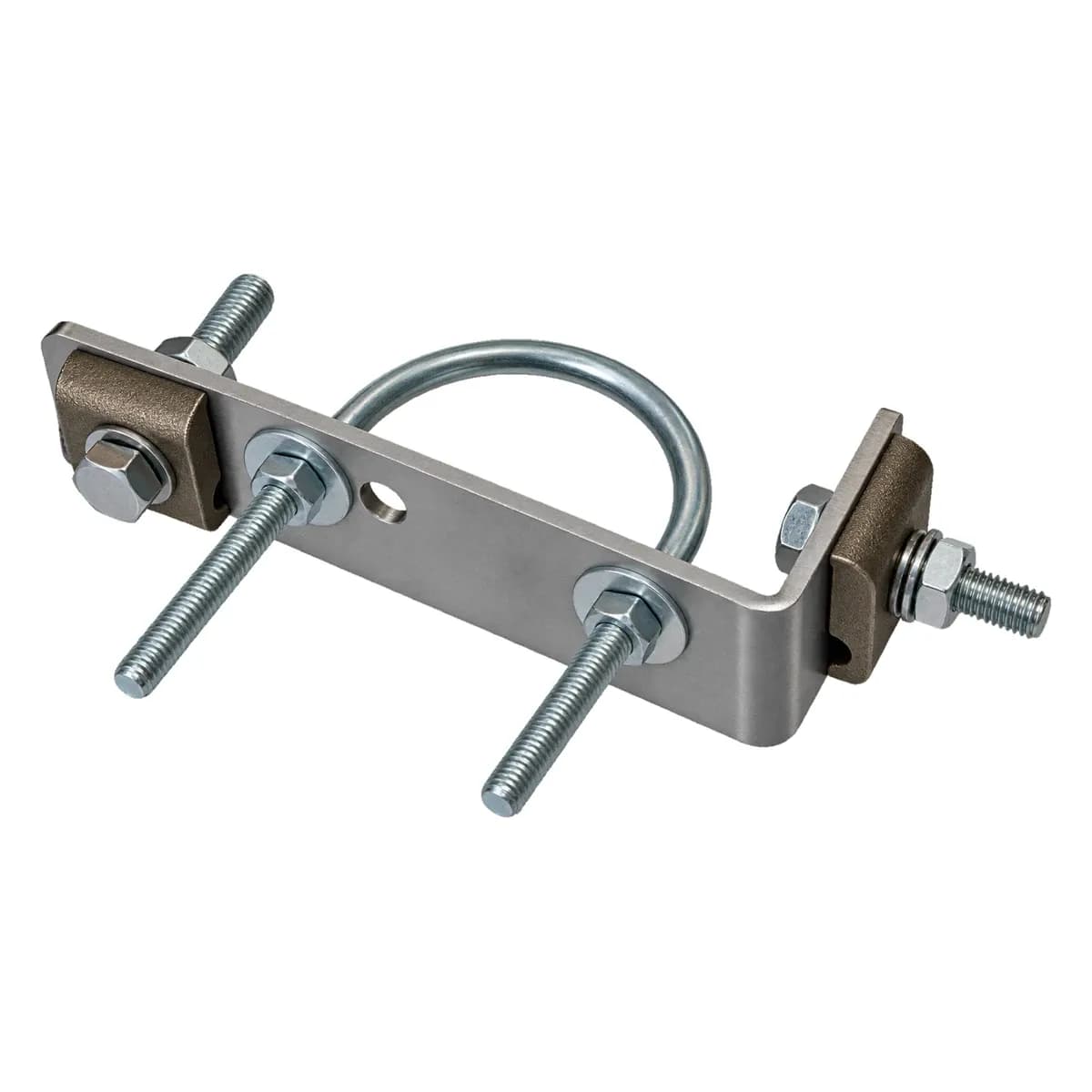

بست ارت پایهٔ کف کاذب (بست پدستال)

اجزا و جنس

محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

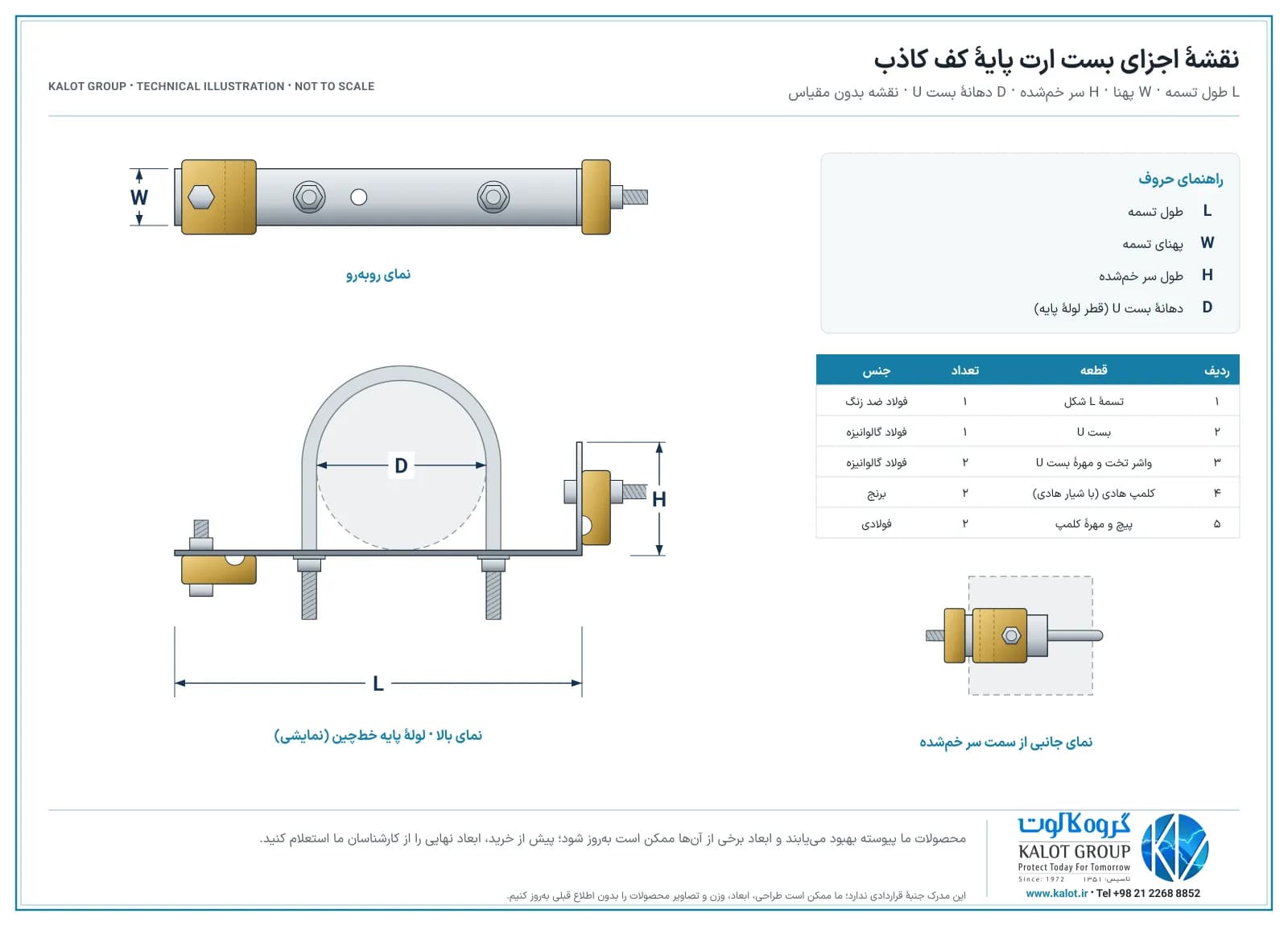

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

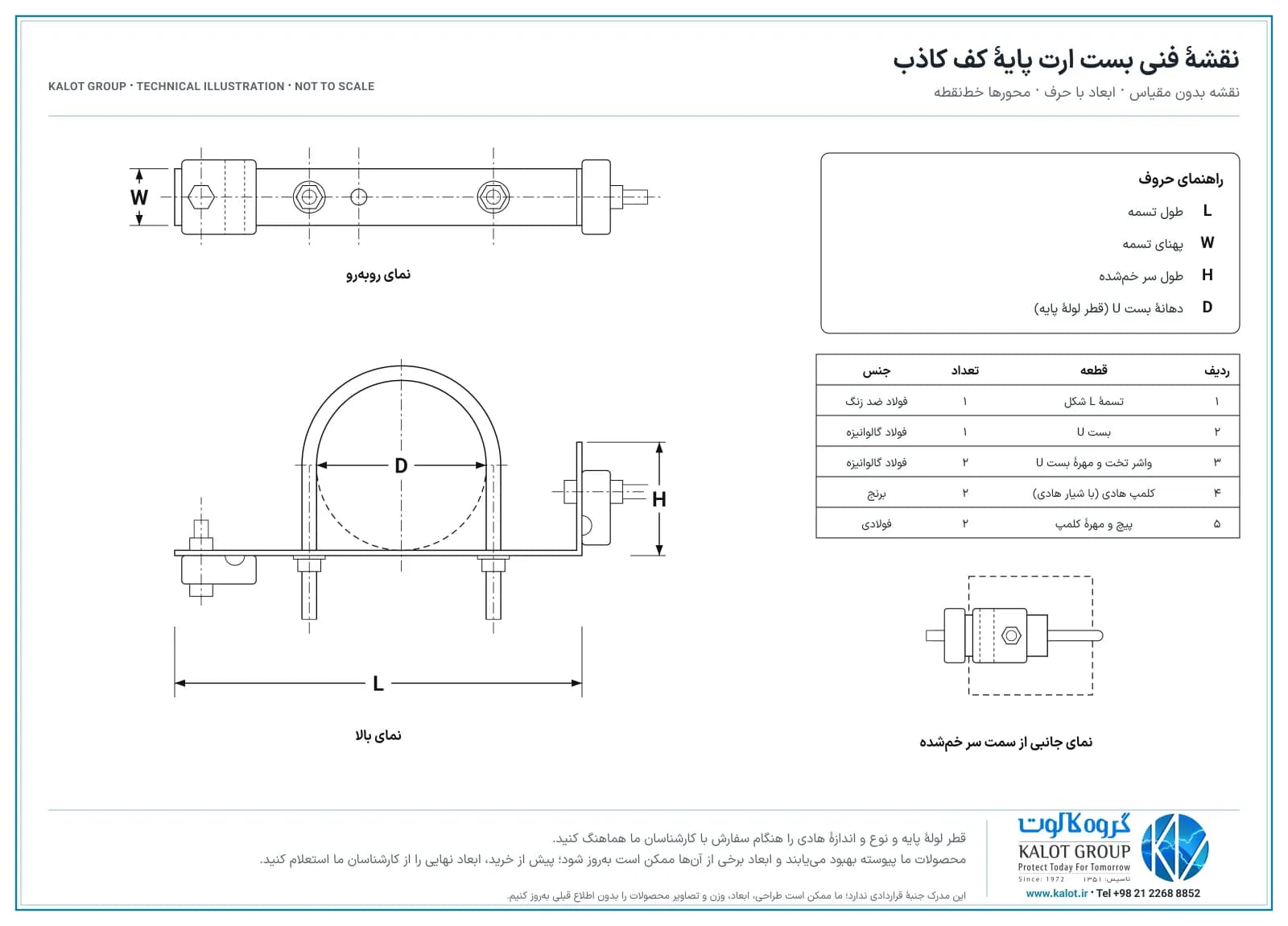

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

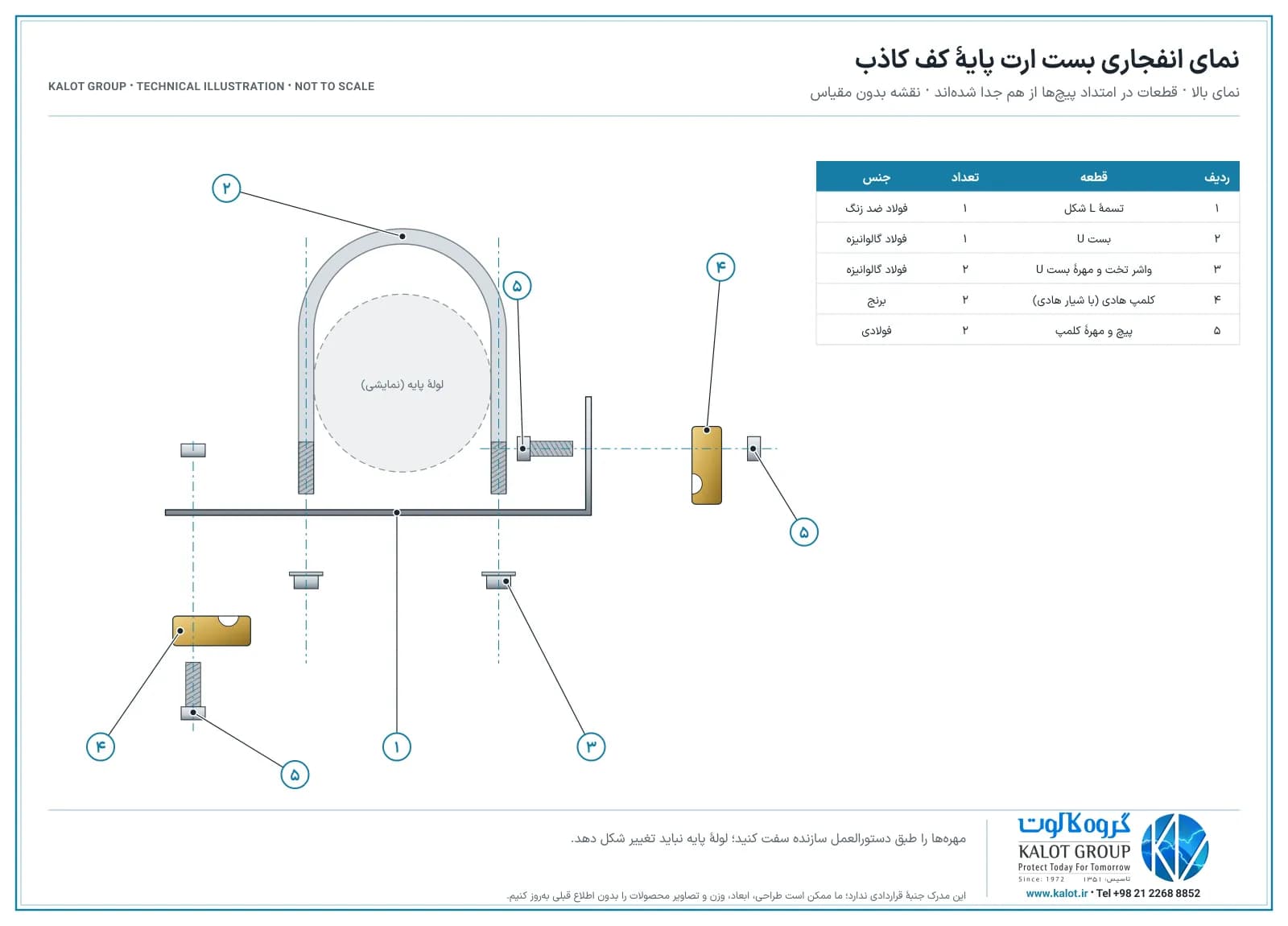

نمای انفجاری

دانلود نمای انفجاری (PDF)

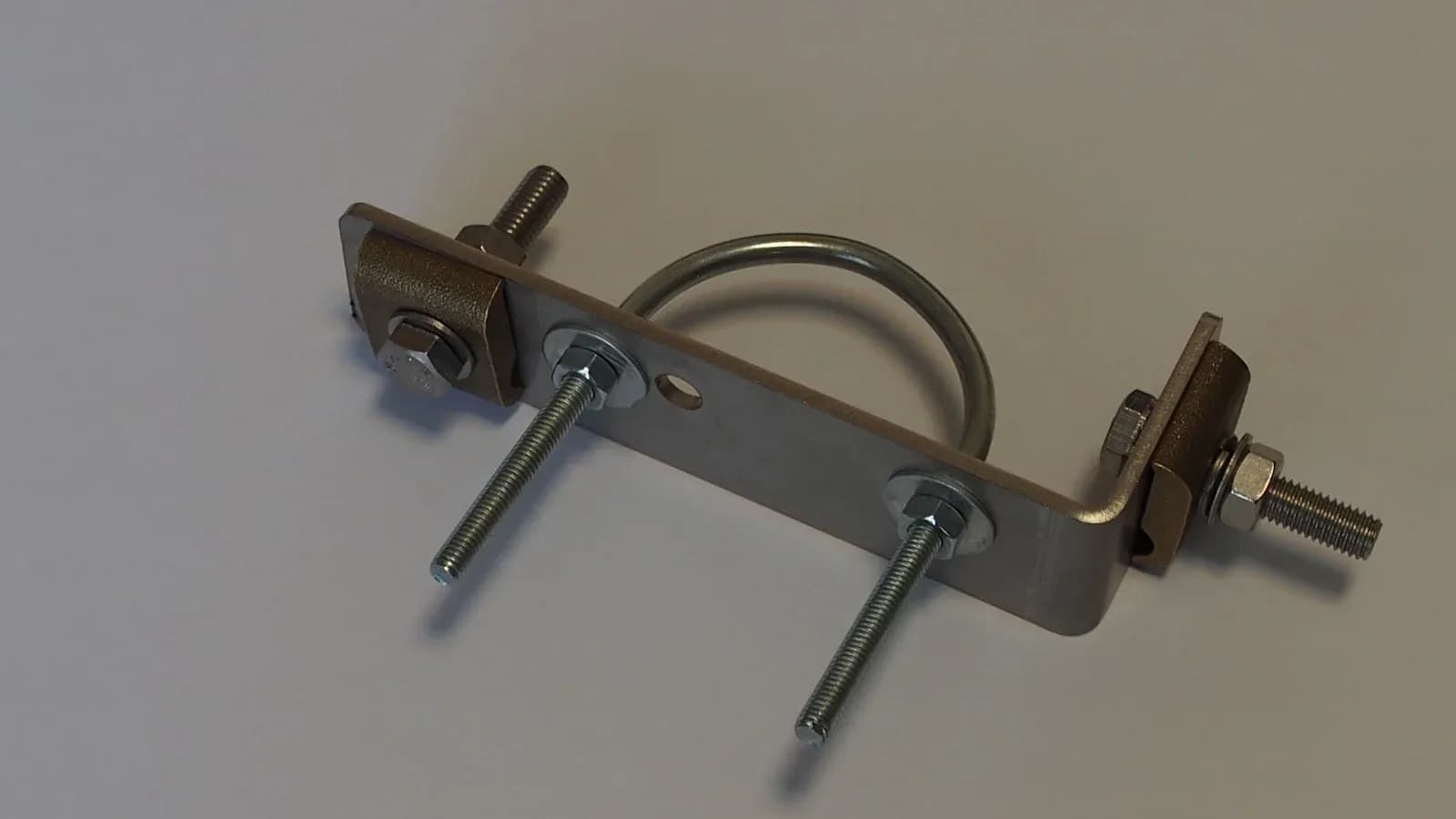

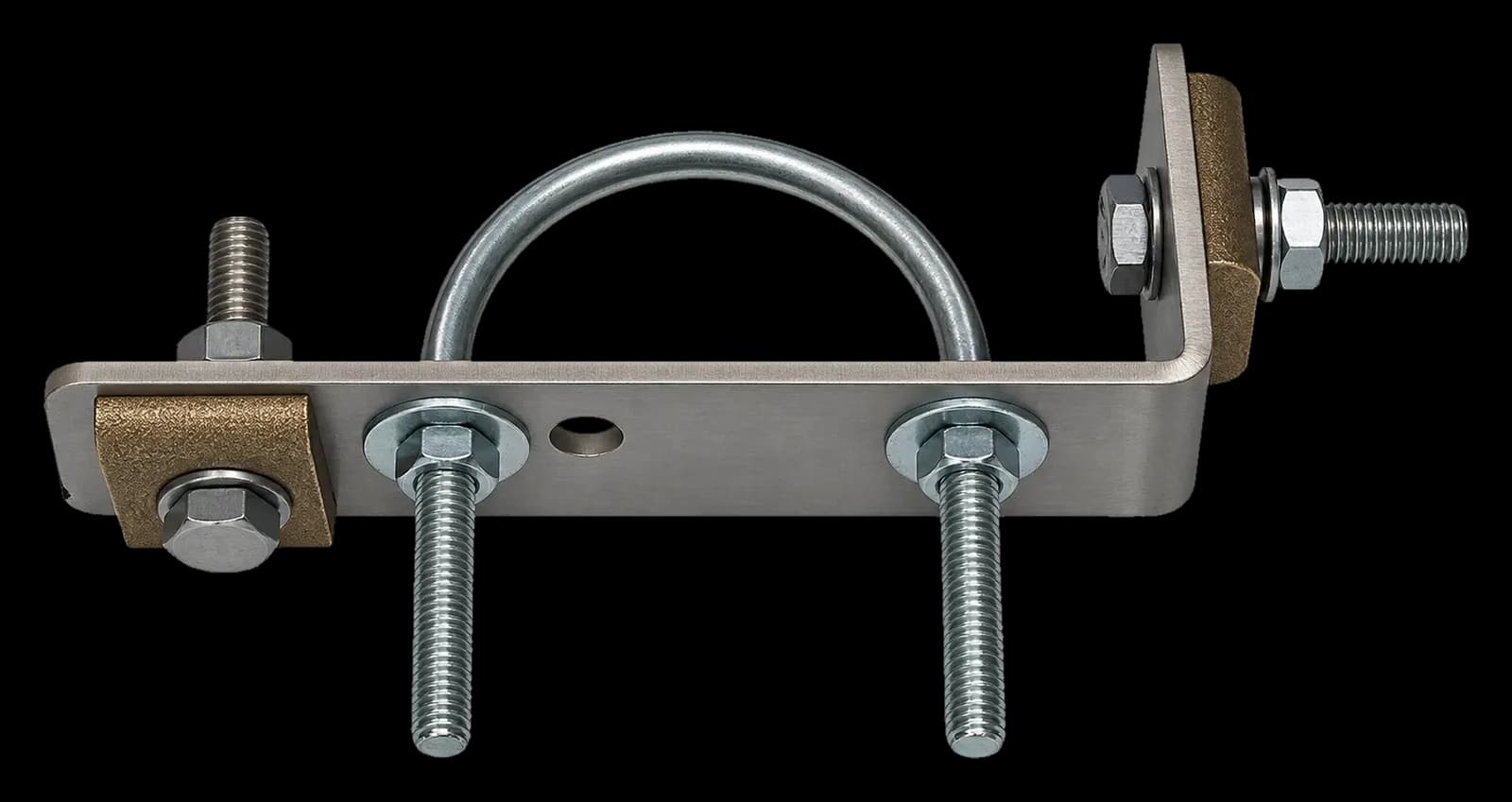

ساختار بست پدستال

بدنهٔ بست، تسمه‌ای از فولاد ضد زنگ است که یک سر آن ۹۰ درجه خم شده است. بست U گالوانیزه لولهٔ پایه را از پشت در بر می‌گیرد، از دو سوراخ تسمه می‌گذرد و با واشر و مهره تسمه را روی پایه محکم می‌کند. روی تسمه و روی سر خم‌شده دو کلمپ برنجی بسته شده است؛ هادی در شیار کلمپ، میان کلمپ و تسمه، قرار می‌گیرد و با سفت کردن پیچ کلمپ، اتصال پیچی و فلز به فلز برقرار می‌شود؛ هر کلمپ یک هادی می‌گیرد.

کاربردهای بست ارت پایهٔ کف کاذب

• دیتاسنتر و اتاق سرور: هم‌بندی پایه‌های کف کاذب به شبکهٔ مرجع سیگنال زیر کف، در کنار ارتینگ و هم‌بندی تجهیزات حساس.
• اتاق کنترل و اتاق تجهیزات مخابراتی: هم‌پتانسیل کردن سازهٔ کف کاذب با رک‌ها و تابلوهای اتاق.
• اتاق‌های UPS و باتری با کف کاذب: وصل کردن سازهٔ فلزی کف به شبکهٔ هم‌بندی اتاق.
• بازسازی اتاق‌های موجود: افزودن هم‌بندی به پایه‌های نصب‌شده، بدون جوشکاری و سوراخ‌کاری.

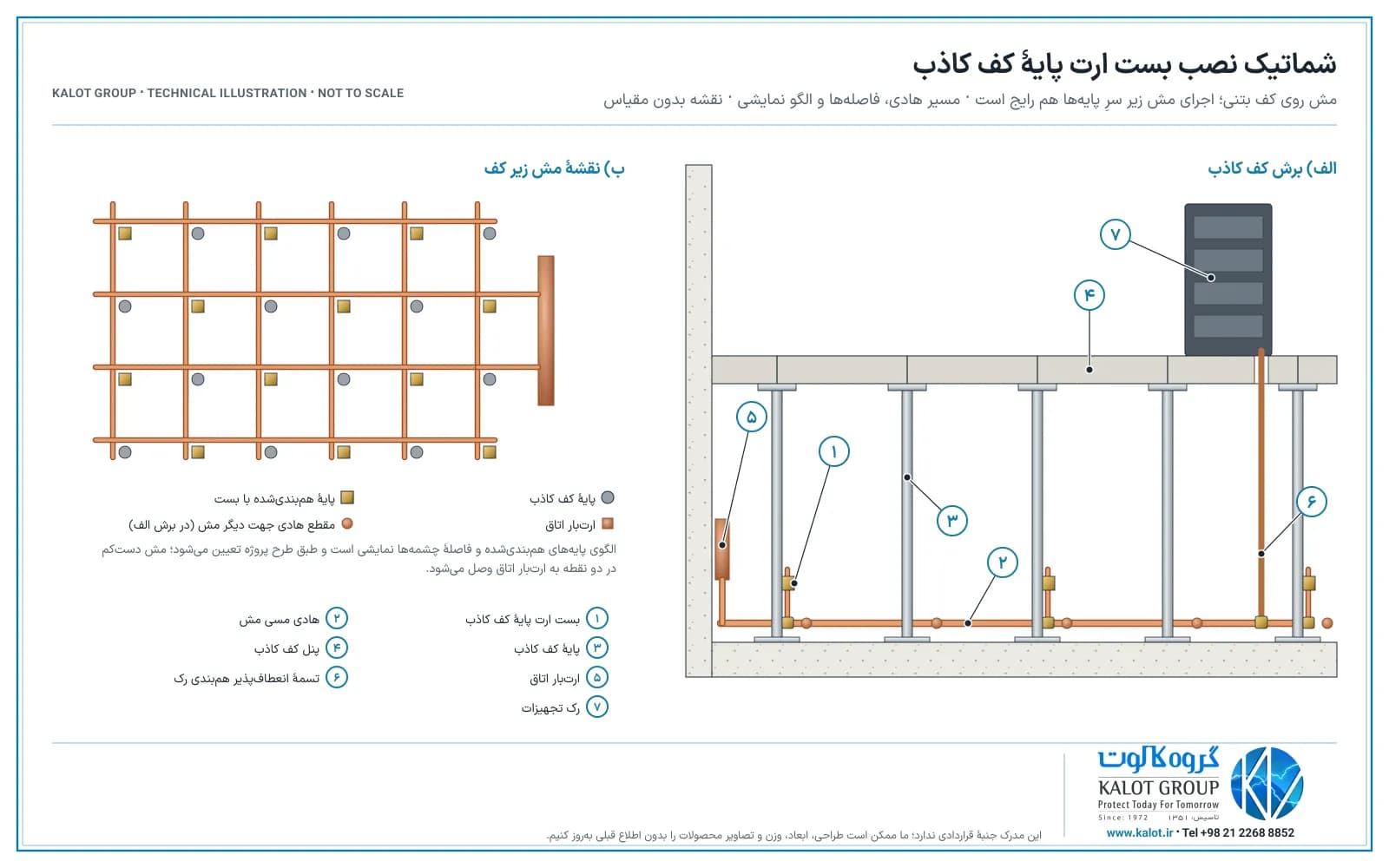

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

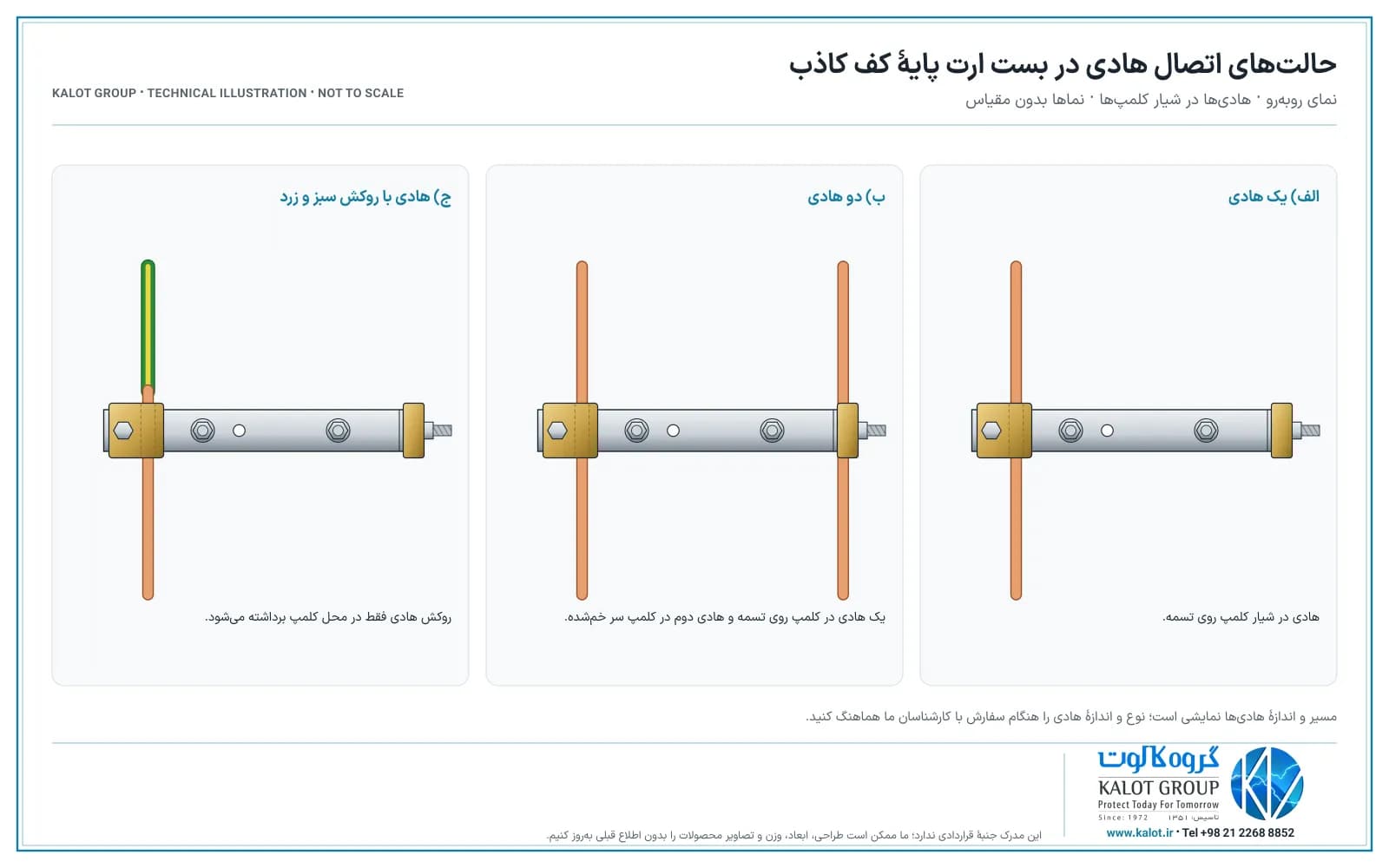

حالت‌های اتصال هادی

دانلود حالت‌های اتصال (PDF)

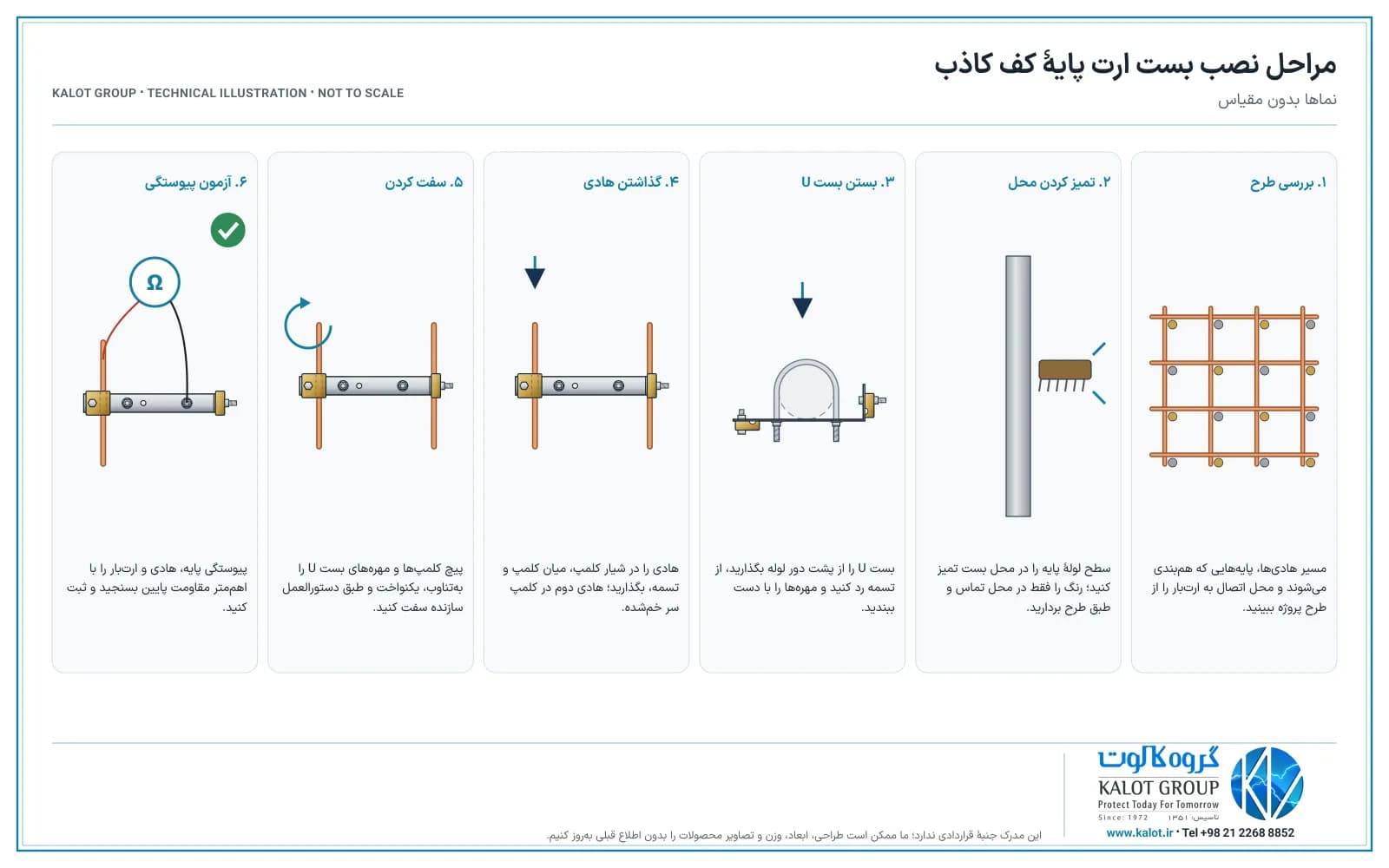

مراحل نصب بست روی پایهٔ کف کاذب

1. طرح شبکهٔ هم‌بندی را بررسی کنید: مسیر هادی‌ها، پایه‌هایی که باید هم‌بندی شوند و محل اتصال شبکه به ارت‌بار اتاق.
2. سطح لولهٔ پایه را در محل بست تمیز کنید؛ اگر پایه رنگ‌شده است، رنگ را فقط در محل تماس و طبق طرح بردارید.
3. بست U را از پشت دور لولهٔ پایه بگذارید، دو سرِ آن را از سوراخ‌های تسمه رد کنید و واشر و مهره‌ها را با دست ببندید؛ ارتفاع بست را تنظیم کنید.
4. هادی مسی را در شیار کلمپ، میان کلمپ و تسمه، بگذارید؛ اگر هادی دوم لازم است، آن را در کلمپ سر خم‌شده ببندید. هادی را بیرون از کلمپ به مش وصل کنید.
5. پیچ کلمپ‌ها و سپس مهره‌های بست U را به‌تناوب و یکنواخت، طبق دستورالعمل سازنده سفت کنید؛ لولهٔ پایه نباید تغییر شکل دهد.
6. پیوستگی اتصال را با اهم‌متر مقاومت پایین بسنجید، نتیجه را ثبت کنید و محل اتصال را برچسب بزنید.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، آچار هم‌اندازهٔ مهره‌ها، برس سیمی یا سنباده برای تمیز کردن محل تماس و اهم‌متر مقاومت پایین برای آزمون پیوستگی لازم است.

بازدید و آزمون

در بازدیدهای دوره‌ای، سفتی پیچ کلمپ‌ها و مهره‌های بست U و سلامت هادی‌ها را کنترل کنید و پیوستگی شبکه را دوباره بسنجید؛ به‌ویژه پس از جابه‌جایی تجهیزات یا کار زیر کف کاذب. نتیجه را با نتیجهٔ آزمون قبلی مقایسه کنید.

انتخاب و استعلام قیمت

برای استعلام قیمت بست ارت پایهٔ کف کاذب، قطر لولهٔ پایه‌ها، نوع و اندازهٔ هادی مش (سیم یا تسمه)، تعداد پایه‌هایی که هم‌بندی می‌شوند و نوع اتاق را برای کارشناسان ما بفرستید.

زیر کف کاذب، پایه‌ها و ریل‌های فلزی کنار سیم‌کشی برق و شبکه قرار می‌گیرند. اگر سازهٔ کف به شبکهٔ هم‌بندی وصل نباشد، اختلاف پتانسیل میان کف، رک‌ها و تجهیزات می‌تواند نویز، خطای داده یا خطر برق‌گرفتگی ایجاد کند. شبکهٔ مرجع سیگنال یک سطح هم‌پتانسیل با امپدانس کم زیر تجهیزات می‌سازد و هم‌بندی پایه‌ها، سازهٔ کف را هم به همین سطح وصل می‌کند. بست پدستال این اتصال را بدون جوشکاری، روی پایه‌های نصب‌شده و با امکان بازدید بعدی برقرار می‌کند.

مزایای بست ارت پایهٔ کف کاذب کالوت

• نصب روی پایهٔ موجود: بست U دور لولهٔ پایه بسته می‌شود؛ پایه سوراخ نمی‌شود و جوشکاری لازم نیست.
• دو نقطهٔ اتصال روی یک بست: کلمپ روی تسمه و کلمپ روی سر خم‌شده، هر کدام یک هادی را در شیار خود محکم می‌کنند.
• کلمپ برنجی: هادی مسی روی کلمپ برنجی می‌نشیند و با پیچ محکم می‌شود.
• تسمهٔ فولاد ضد زنگ: بدنهٔ بست به رنگ یا پوشش جداگانه نیاز ندارد.
• قابل بازدید: اتصال پیچی است و در بازدیدهای دوره‌ای کنترل و دوباره سفت می‌شود.

روش‌های هم‌بندی پایهٔ کف کاذب

برای اتصال‌های دائمی، جوش احتراقی را ببینید.

اگر این شرایط را دارید، این محصولات را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ و هم‌بندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

⁦IEEE 1100⁩ (کتاب زمردی) شبکهٔ مرجع سیگنال را با هادی‌های مسی در دو جهت توصیف می‌کند که در محل تقاطع با بست مکانیکی یا جوش احتراقی به هم وصل می‌شوند؛ این شبکه یا روی کف بتنی اجرا می‌شود یا با بست‌های X-Y و بست U کمی زیر سرِ پایه‌ها به پایه‌ها بسته می‌شود. چشمهٔ پیشنهادی آن هم‌اندازهٔ شبکهٔ پایه‌ها، یعنی ۶۰ × ۶۰ سانتی‌متر، است.

⁦TIA-942⁩ (ویرایش ⁦2005⁩) در پیوست اطلاعاتی خود هم‌بندی منظم پایه‌های کف کاذب به مش اتاق کامپیوتر، با فاصلهٔ معین، و هم‌بندی جداگانهٔ هر رک به مش را توصیه می‌کند.

⁦NFPA 70⁩ (مقررات ملی برق آمریکا، بند ⁦645.15⁩) می‌خواهد شبکهٔ مرجع سیگنال، در صورت اجرا، به هادی ارت حفاظتی تجهیزات فناوری اطلاعات وصل شود؛ یعنی این شبکه مکمل ارت حفاظتی است، نه جایگزین آن.

استانداردهای هم‌بندی ساختمان‌های مخابراتی، مانند ⁦ANSI/TIA-607⁩ و ⁦EN 50310⁩، شبکه‌های هم‌بندی مشترک و مشبک (CBN و Mesh-BN) را شرح می‌دهند. برای آشنایی بیشتر، هم‌بندی و هم‌پتانسیل‌سازی را ببینید.
