طراحی حفاظت اضافه‌ولتاژ و انتخاب SPD
طراحی حفاظت اضافه‌ولتاژ و انتخاب SPD (Surge Protective Device) در گروه کالوت برای محدودکردن اضافه‌ولتاژهای گذرای ناشی از صاعقه و کلیدزنی انجام می‌شود تا احتمال آسیب و اختلال در سیستم‌های الکتریکی و الکترونیکی کاهش یابد. مبنای طراحی، مشخصات شبکه، میزان مواجهه با اضافه‌ولتاژ، تحمل تجهیزات و هماهنگی SPDهاست.
مراجع طراحی را متناسب با نوع مدار، کاربرد تجهیزات، مقررات قابل اعمال و الزامات هر پروژه انتخاب می‌کنیم.
دامنهٔ خدمات طراحی حفاظت اضافه‌ولتاژ و SPD
- بررسی و تدوین مبانی طراحی: مشخصات و آرایش اتصال زمین شبکه، منابع اضافه‌ولتاژ، وضعیت حفاظت صاعقه، سرویس‌های ورودی و تحمل ضربه‌ای تجهیزات بررسی می‌شود. سپس نیازهای حفاظتی و معیارهای طراحی تعیین می‌شود.

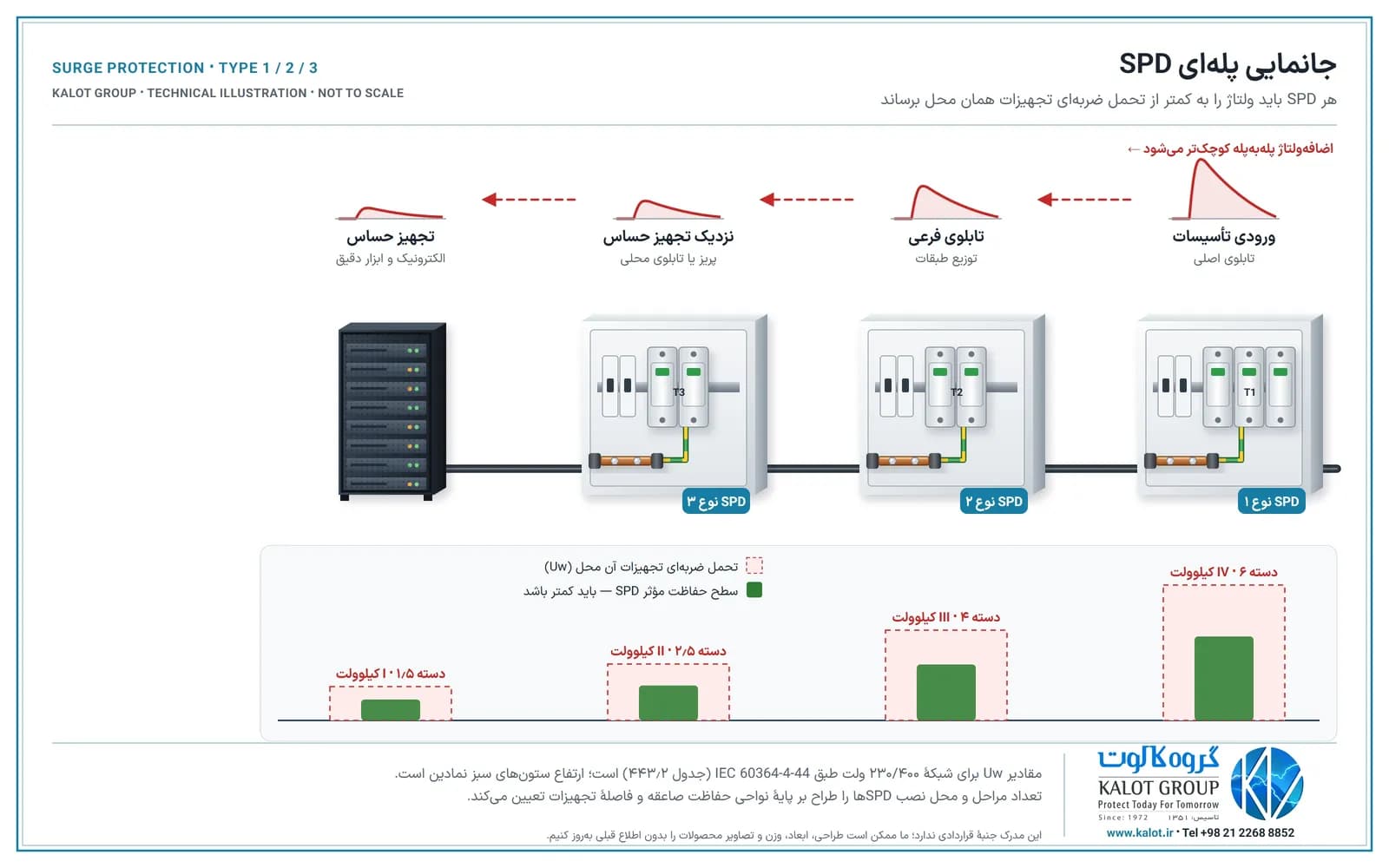

- طراحی آرایش و مراحل حفاظت: محل نصب SPDها در ورودی تأسیسات، تابلوهای اصلی و فرعی و مجاورت تجهیزات حساس تعیین می‌شود. آرایش اتصال و مدهای حفاظت نیز با توجه به نواحی حفاظت صاعقه و ساختار توزیع برق انتخاب می‌شود.

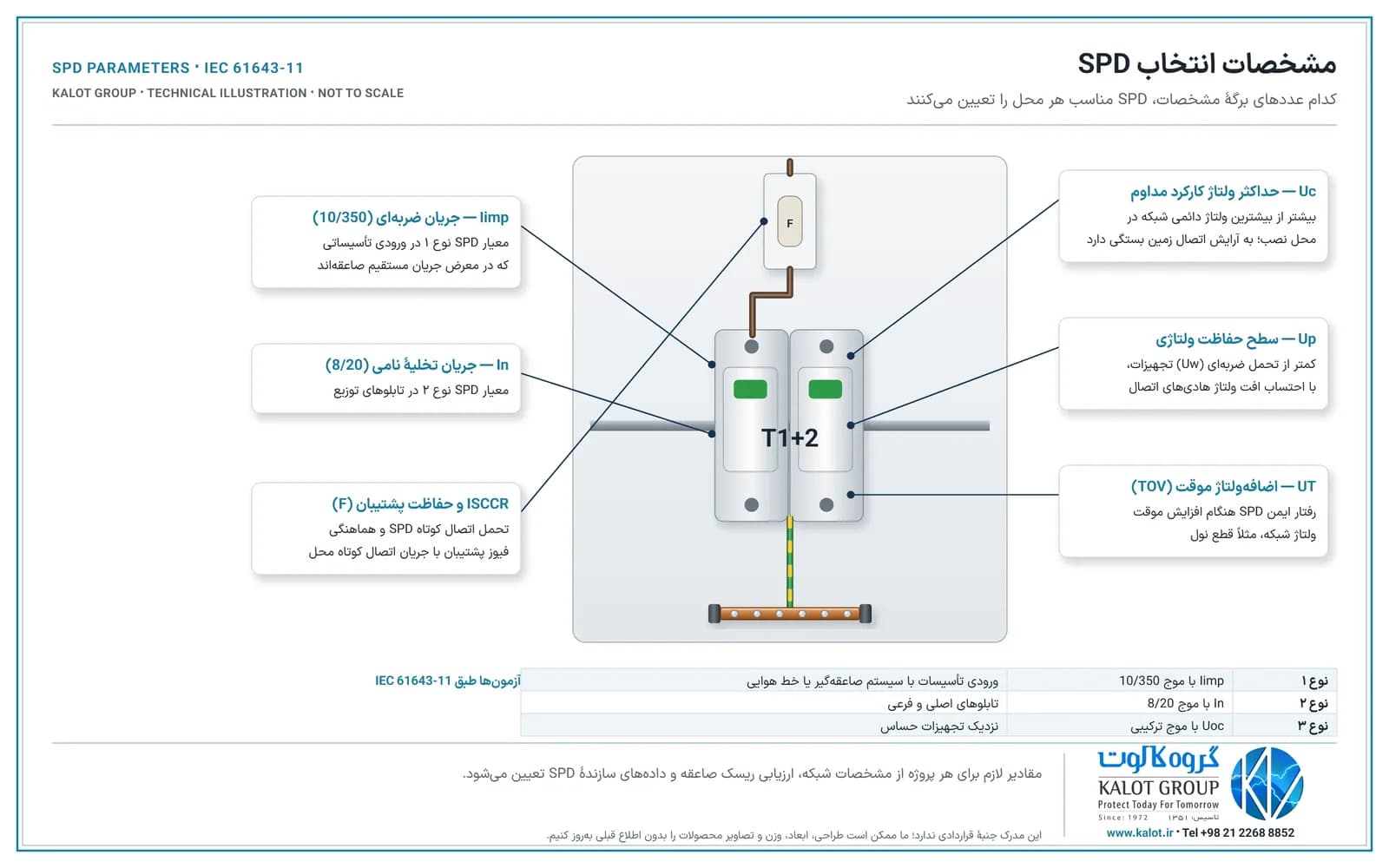

- انتخاب نوع و مشخصات فنی SPD: SPD نوع ۱، ۲، ۳ یا ترکیبی برای مدارهای برق متناوب انتخاب می‌شود. حداکثر ولتاژ کارکرد مداوم، سطح حفاظت ولتاژی و قابلیت عبور جریان ضربه‌ای تعیین می‌شود. تحمل و رفتار ایمن SPD در شرایط اضافه‌ولتاژ موقت نیز، متناسب با مشخصات شبکه و الزامات کاربرد، بررسی می‌شود.

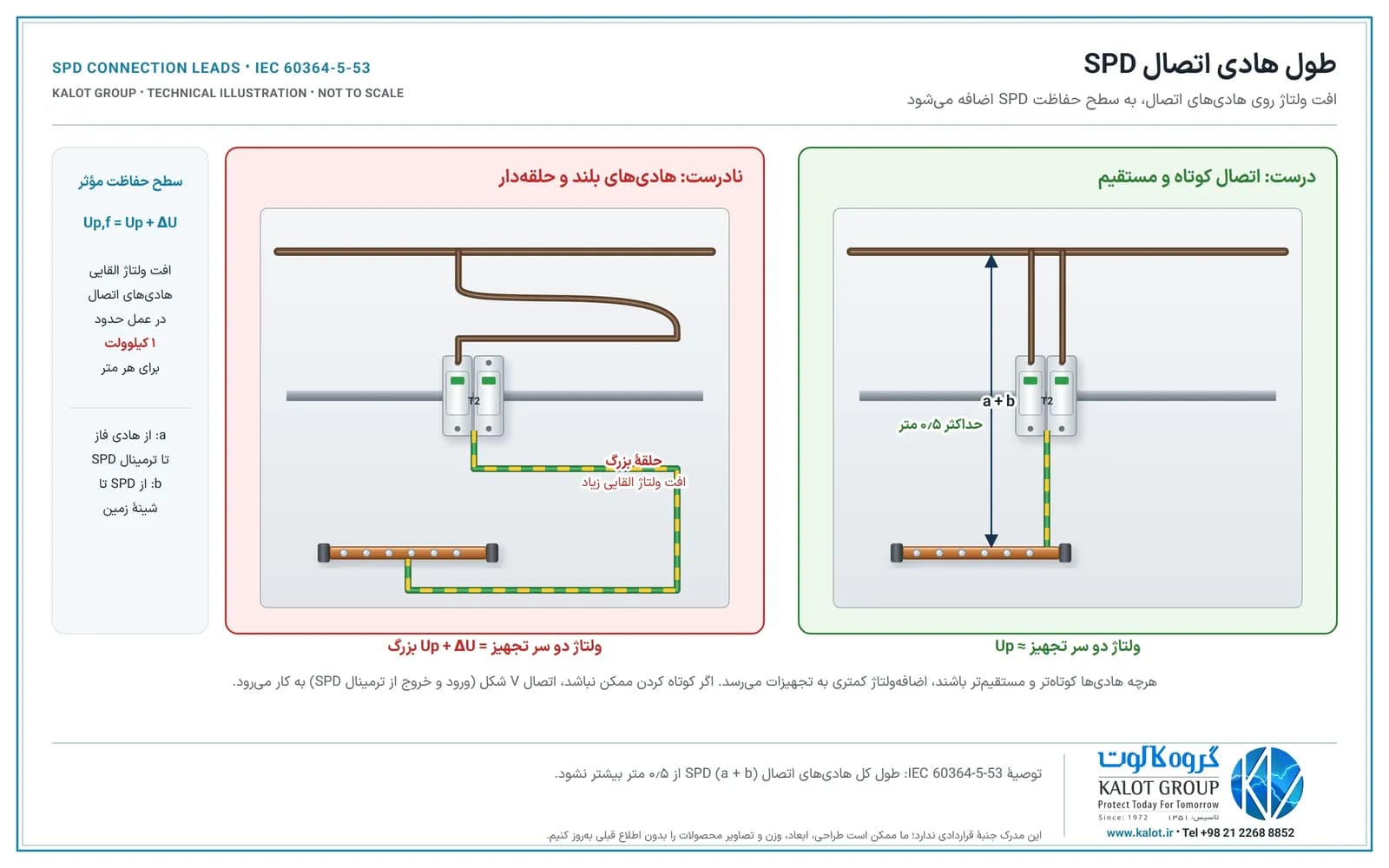

- هماهنگی حفاظتی و الزامات نصب: هماهنگی انرژی میان SPDها بر اساس داده‌های فنی سازنده بررسی می‌شود. کفایت تحمل اتصال کوتاه و هماهنگی با وسایل قطع‌کننده و حفاظت پشتیبان، متناسب با جریان اتصال کوتاه محتمل در محل نصب، کنترل می‌شود. طول، مسیر و سطح مقطع هادی‌های اتصال و نحوهٔ هم‌بندی تعیین و سطح حفاظت مؤثر در محل تجهیزات با تحمل ضربه‌ای آن‌ها مقایسه می‌شود.
- حفاظت خطوط و کاربردهای ویژه: SPD خطوط داده، مخابرات، کنترل و ابزار دقیق، متناسب با مشخصات الکتریکی و الزامات انتقال سیگنال، انتخاب می‌شود. الزامات حفاظت مدارهای جریان مستقیم و سامانه‌های خورشیدی نیز حسب کاربرد بررسی می‌شود.
- مستندسازی و بازبینی فنی: نقشه‌های جانمایی و اتصال، فهرست و مشخصات فنی تجهیزات و الزامات بازرسی و پایش وضعیت تهیه می‌شود. طرح‌ها و SPDهای موجود را نیز بازبینی می‌کنیم و با توجه به شرایط بهره‌برداری و قابلیت اجرا، پیشنهاد اصلاحی ارائه می‌دهیم.
مطالب و خدمات مرتبط
برای آشنایی بیشتر، مقاله‌های انواع ارستر (SPD) و نقش آن‌ها در کاهش ولتاژ صاعقه و حفاظت نیروگاه خورشیدی زمینی در برابر صاعقه و سرج را ببینید.
SPDهای موردنیاز طرح را در سرج ارستر و حفاظت اضافه‌ولتاژ عرضه می‌کنیم. برای بررسی پروژهٔ خود، دکمهٔ «درخواست مشاوره» را بزنید تا کارشناسان ما با شما تماس بگیرند.
