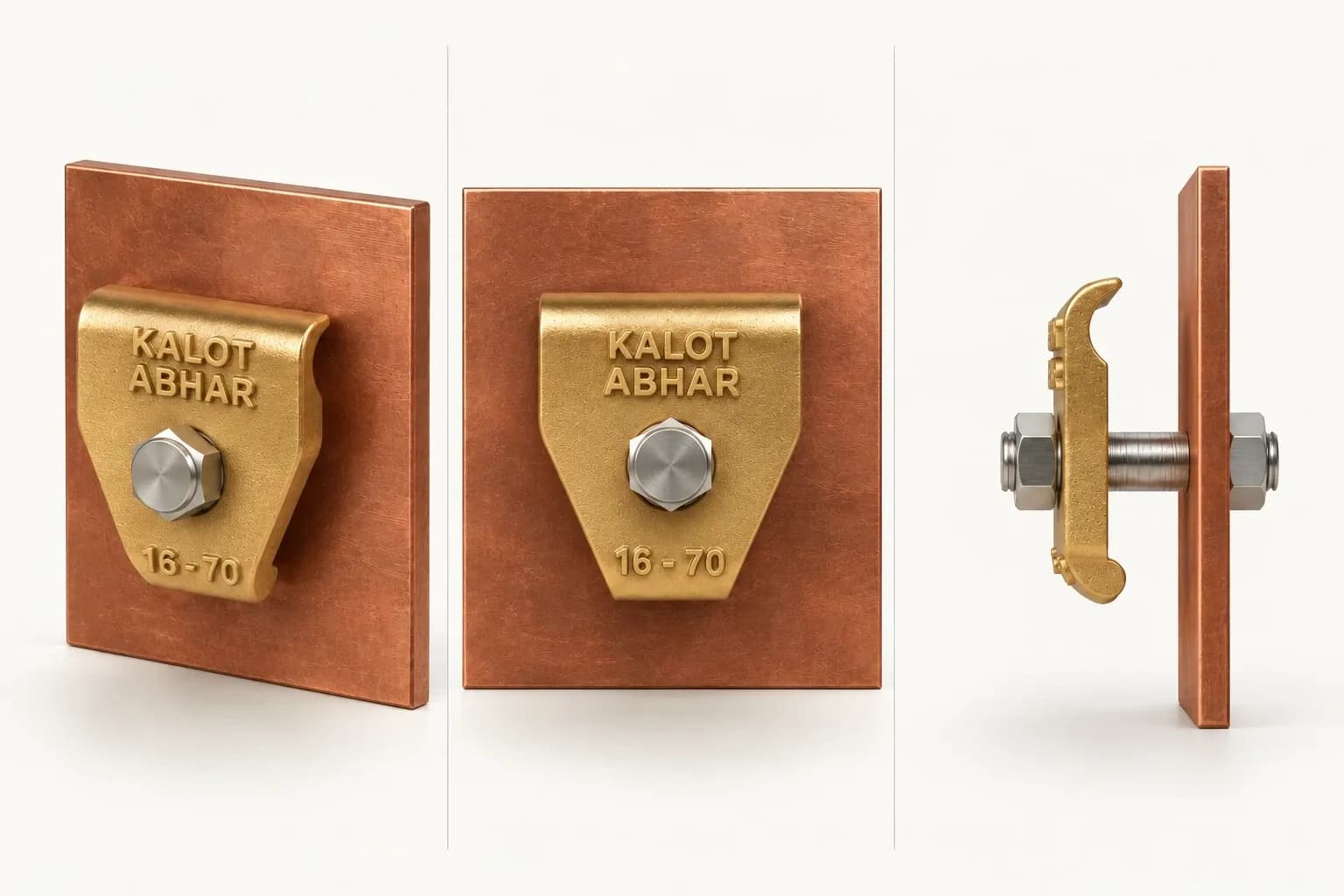

بست یکپارچه اتصال سیم به صفحه و سازهٔ فلزی (TECS)

اندازه‌ها و کدهای بست یکپارچه (TECS)

سطح مقطع به میلی‌متر مربع است؛ «قطر سیم در نقشه» قطر سیم‌هایی است که در نقشه‌های ساخت ما برای هر اندازه کشیده شده است. طول پیچ هر اندازه برای ضخامت معمول صفحه و نبشی در نظر گرفته شده است؛ اگر سازهٔ شما ضخیم‌تر است، ضخامت آن را هنگام استعلام بگویید. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

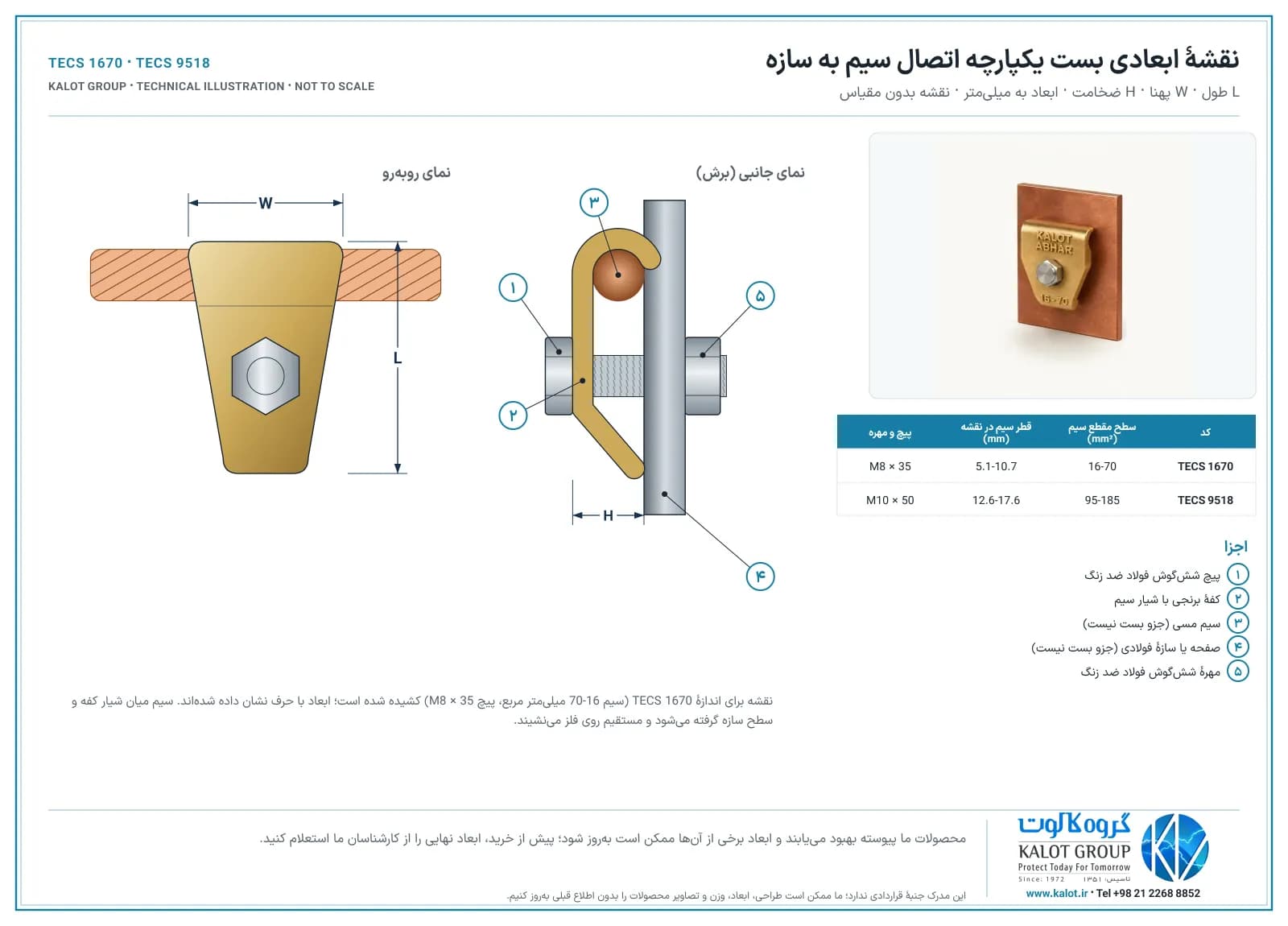

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

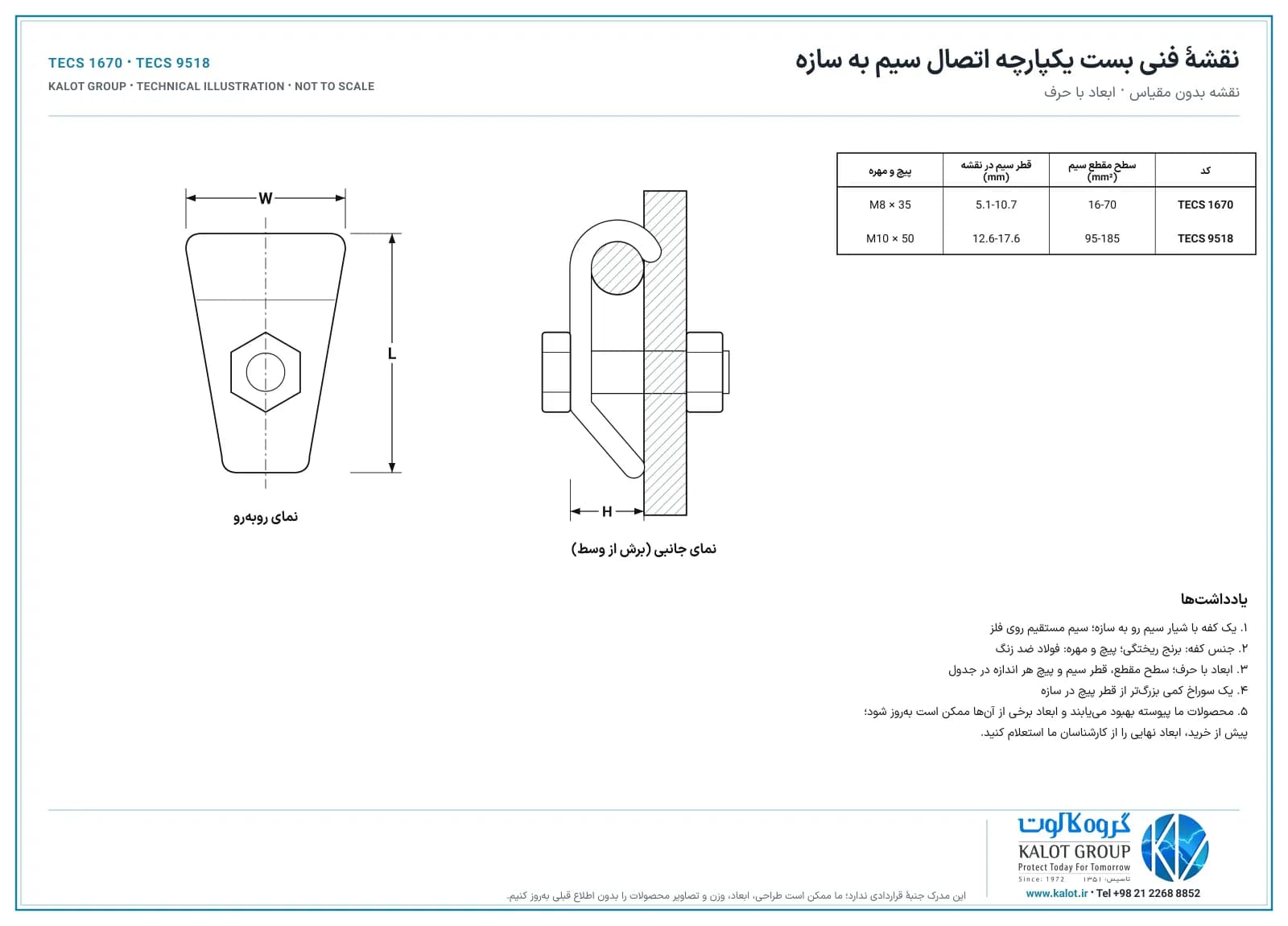

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

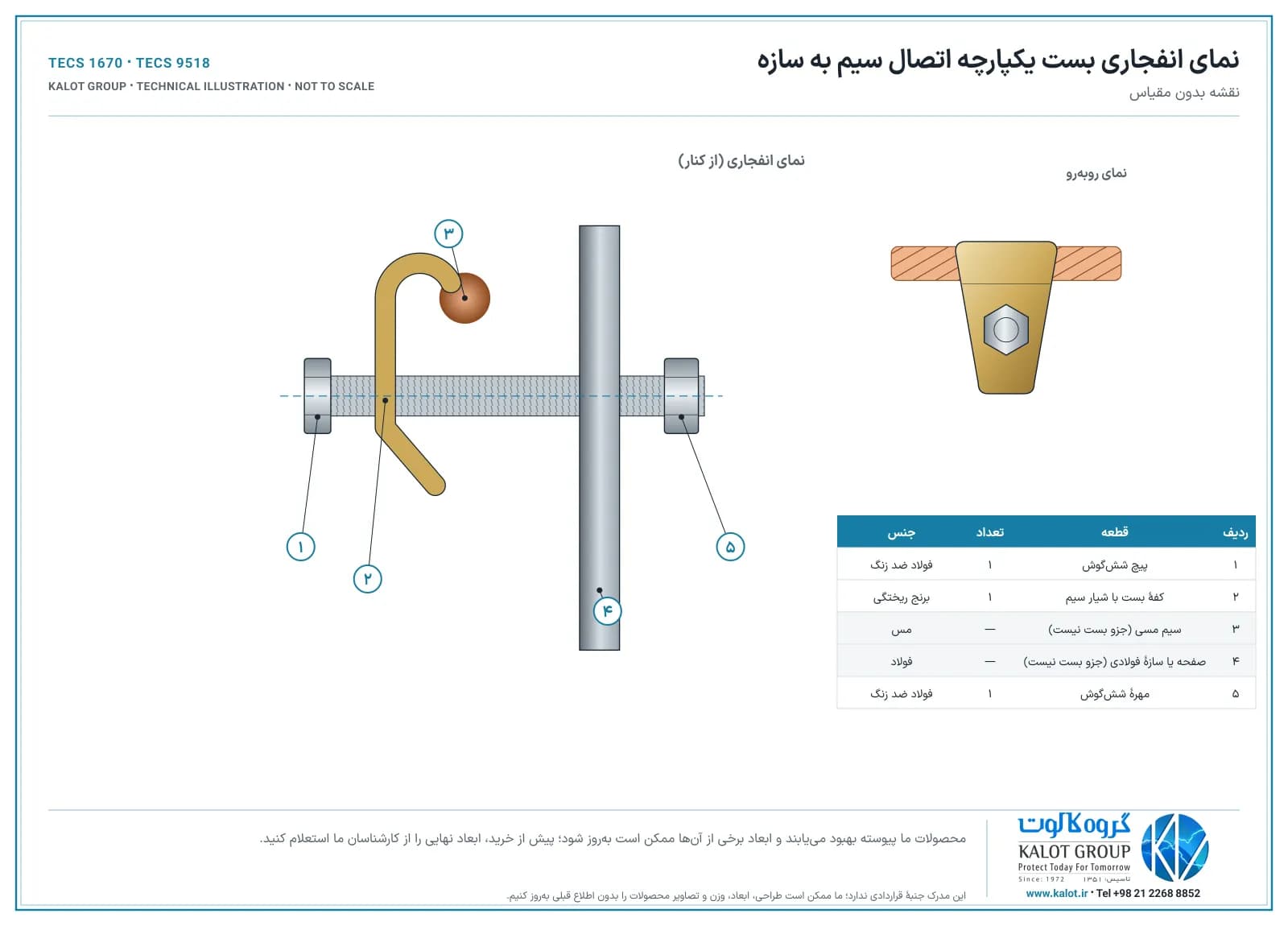

نمای انفجاری

دانلود نمای انفجاری (PDF)

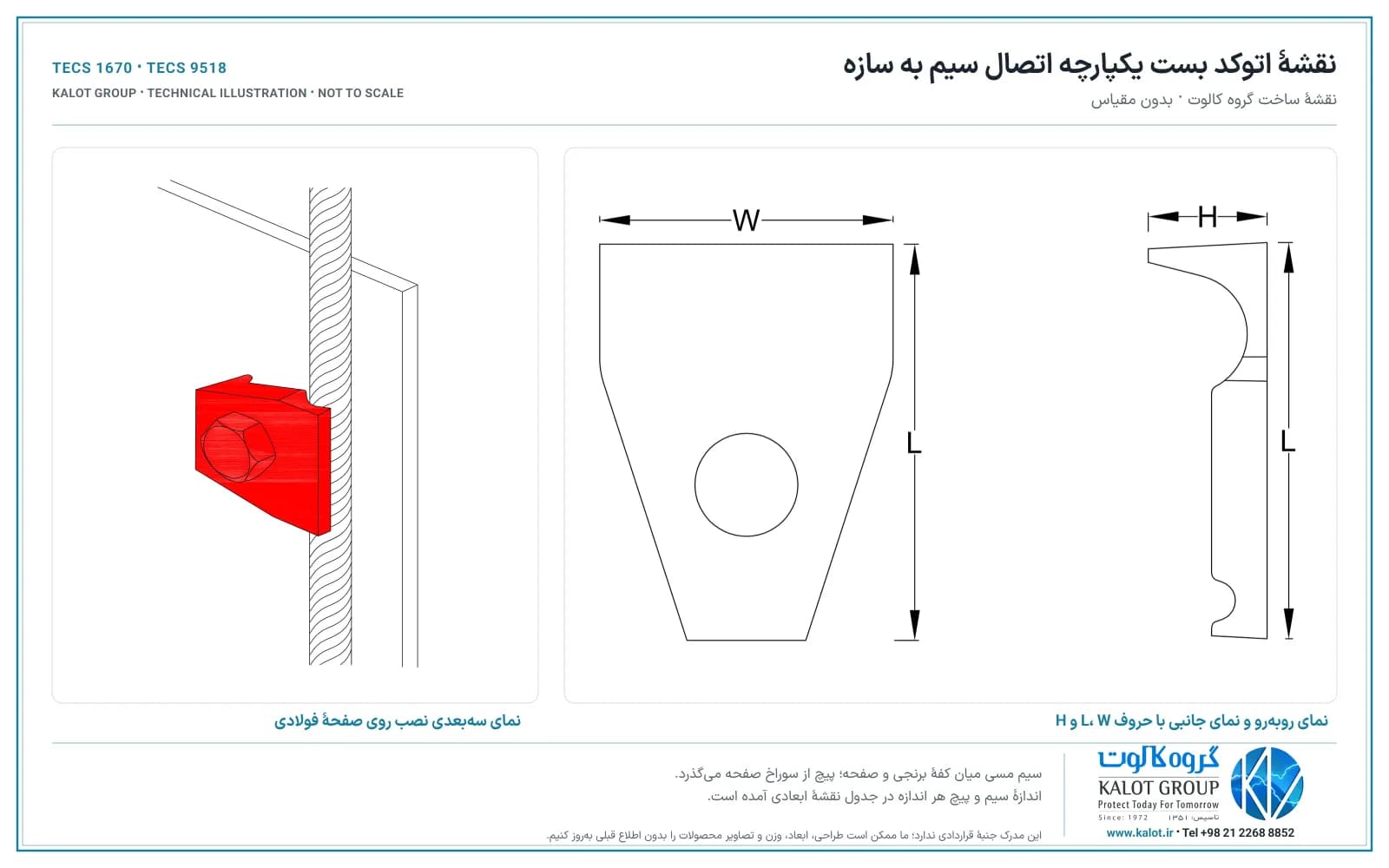

نقشهٔ اتوکد کالوت

دانلود نقشهٔ اتوکد (PDF)

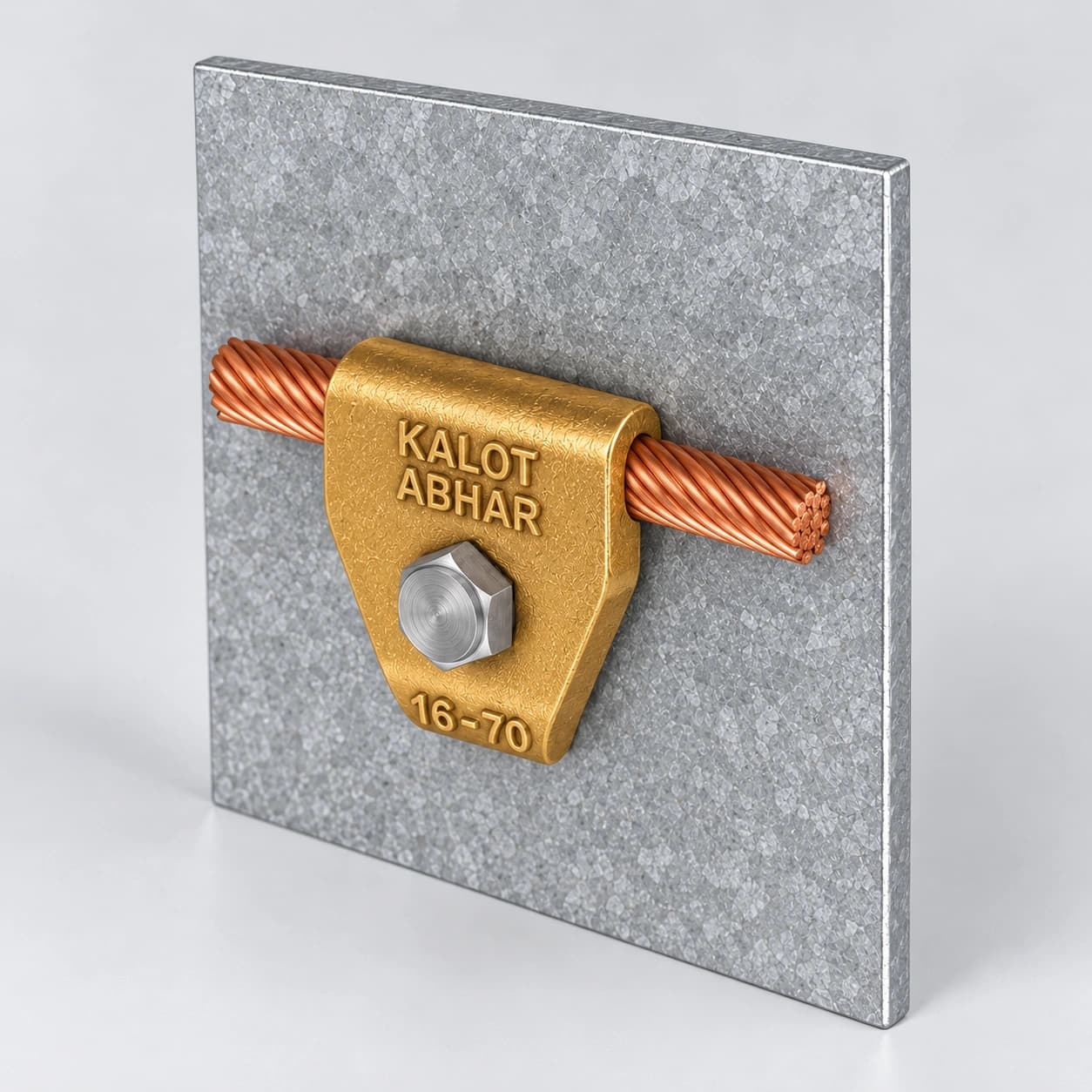

شیار سیم و تماس با سازه

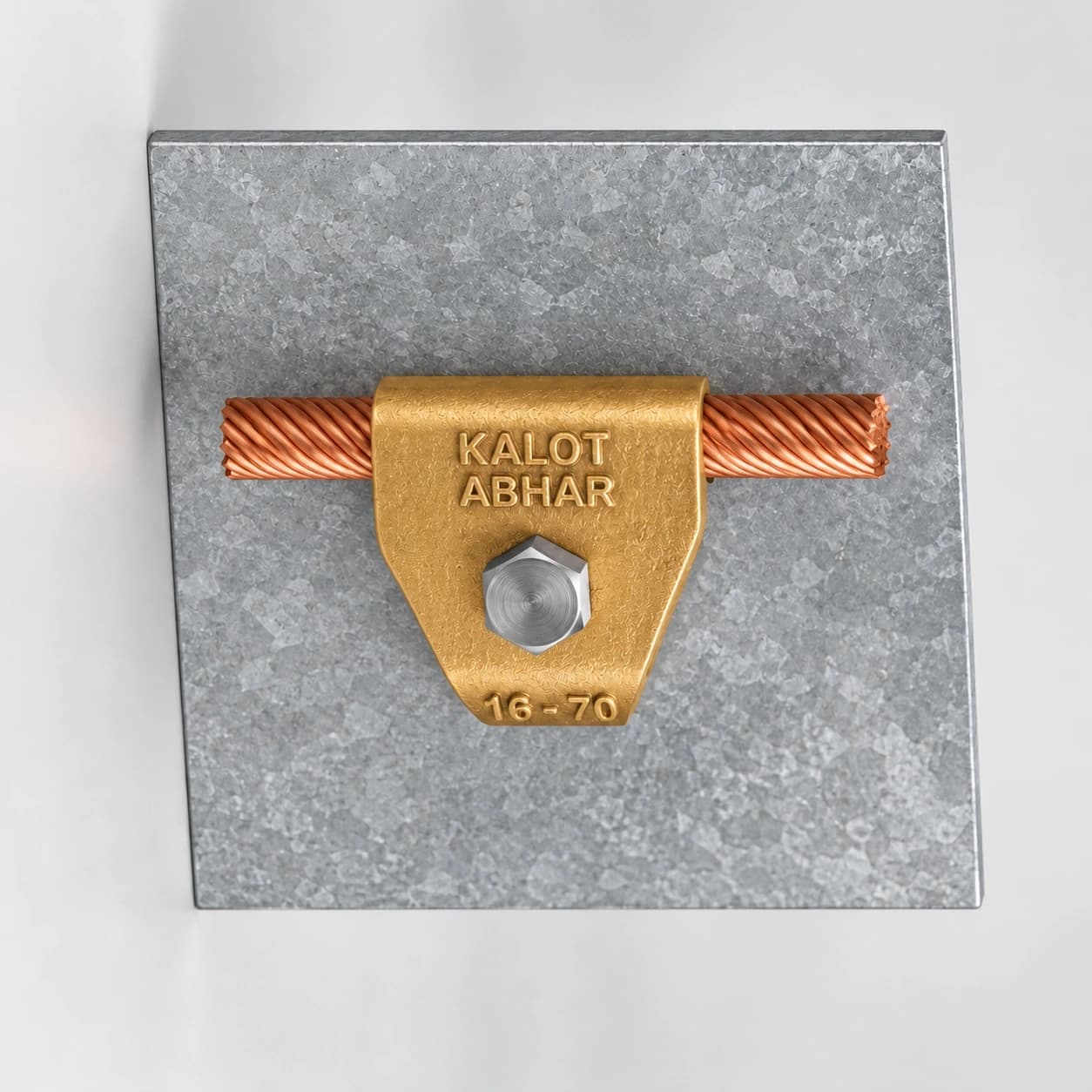

کفهٔ بست در لبهٔ پهن‌تر خود شیاری نیم‌گرد و رو به سازه دارد. سیم در این شیار و روی سطح سازه قرار می‌گیرد، پیچ از سوراخ وسط کفه و سوراخ سازه می‌گذرد و مهره پشت سازه بسته می‌شود؛ با سفت شدن مهره، کفه مانند اهرمی سیم را روی فلز می‌فشارد. چون سیم مستقیم با سطح سازه تماس دارد، تمیز بودن همین سطح در کیفیت اتصال نقش اصلی را دارد.

کاربردهای بست یکپارچه اتصال سیم به صفحه

• اسکلت فلزی ساختمان: اتصال سیم ارت به ستون، تیر و صفحهٔ پای ستون، تا هم‌بندی اسکلت با سیستم زمین برقرار شود
• صفحه‌ها و پلیت‌های اتصال: اتصال سیم به صفحهٔ فولادی یا پلیت اتصال زمین که روی سازه یا تجهیز پیش‌بینی شده است
• دکل‌ها و سازه‌های صنعتی: اتصال هادی زمین به نبشی دکل، سکو، اسکید، بدنهٔ مخزن و پایهٔ تجهیزات
• سیستم حفاظت در برابر صاعقه: اتصال هادی نزولی یا سیم هم‌بندی به ستون فلزی و سازهٔ بام

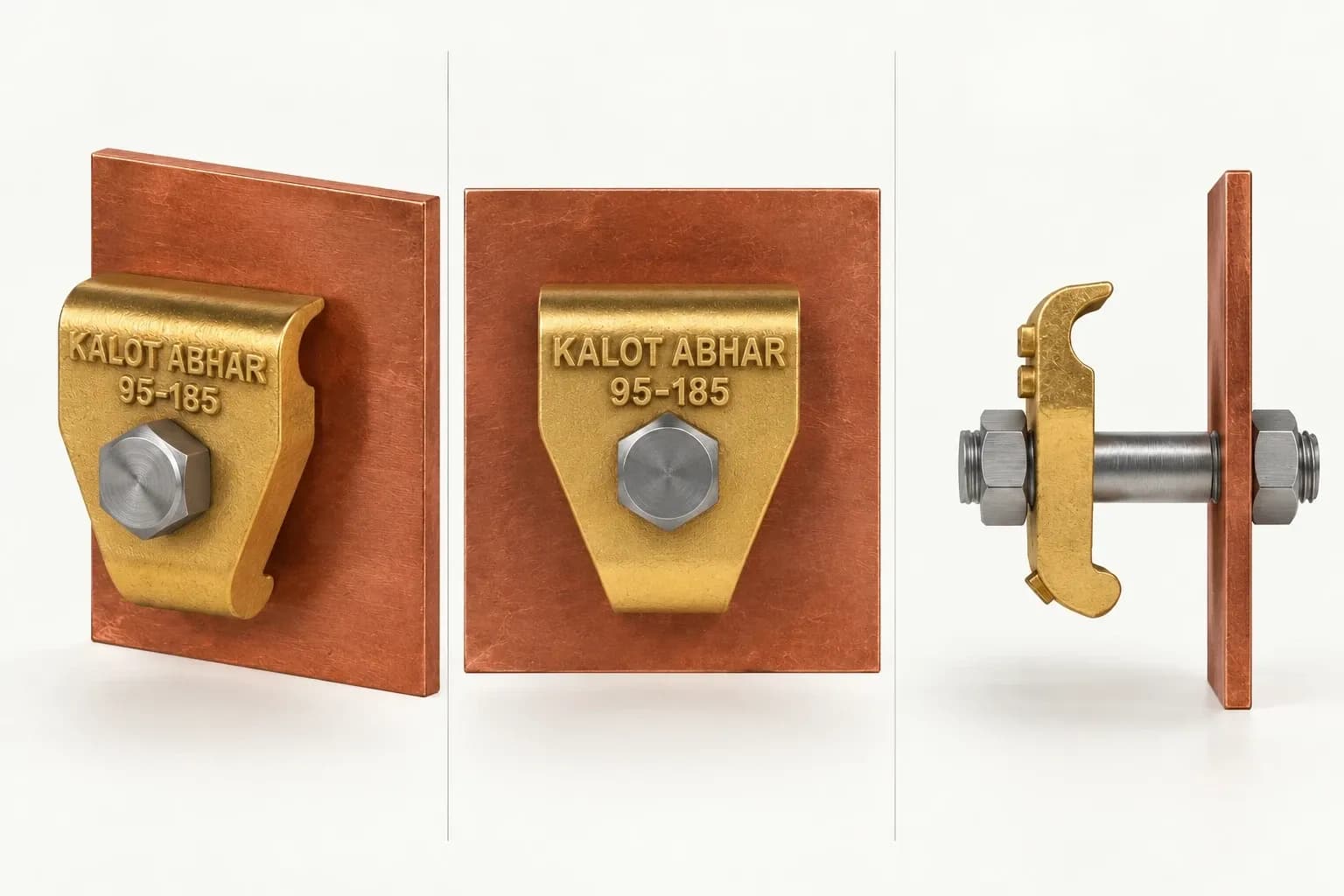

• هادی‌های بزرگ‌تر: اندازهٔ ⁦TECS 9518⁩ برای سیم ۹۵ تا ۱۸۵ میلی‌متر مربع، جایی که هادی اصلی زمین بزرگ است

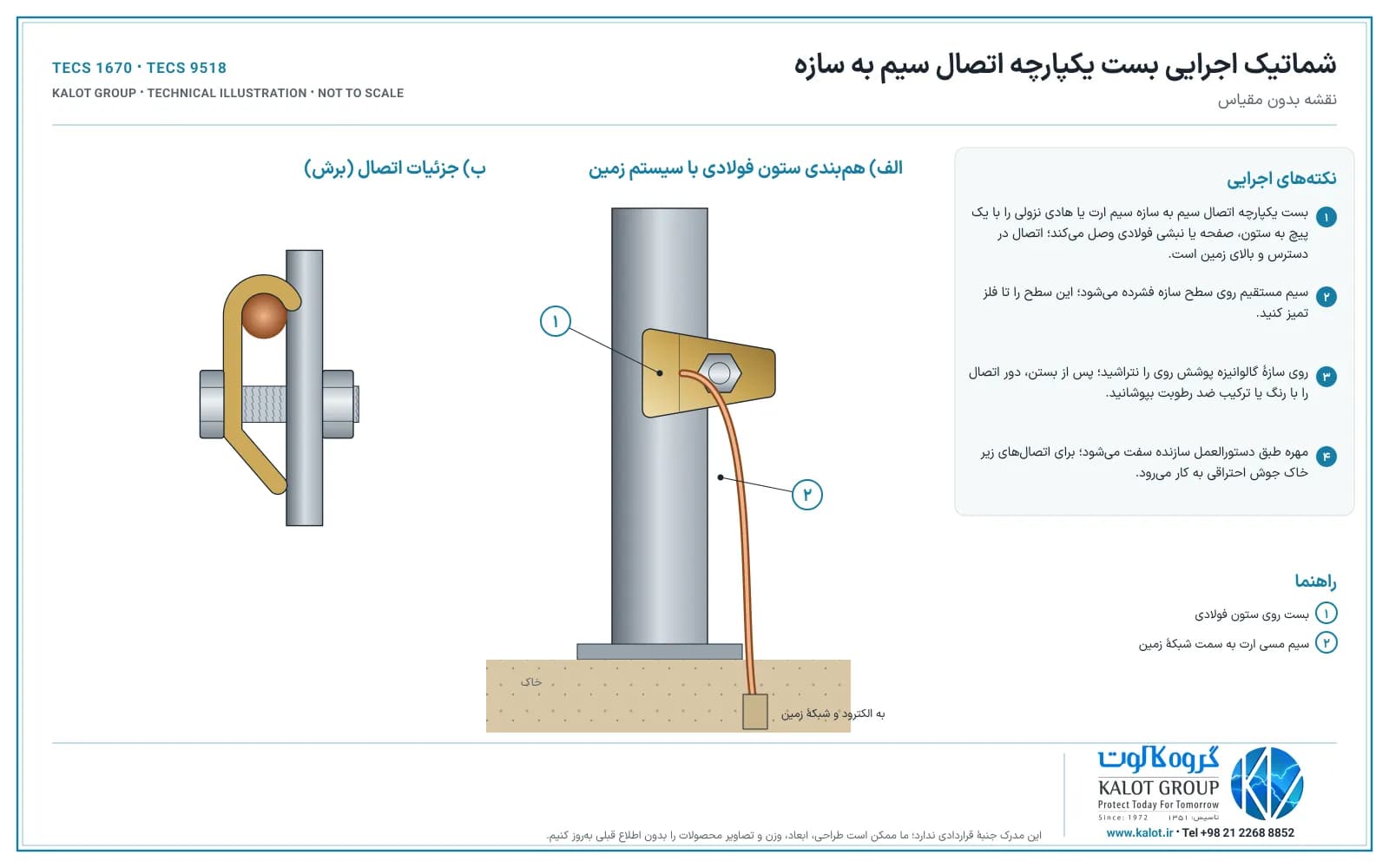

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

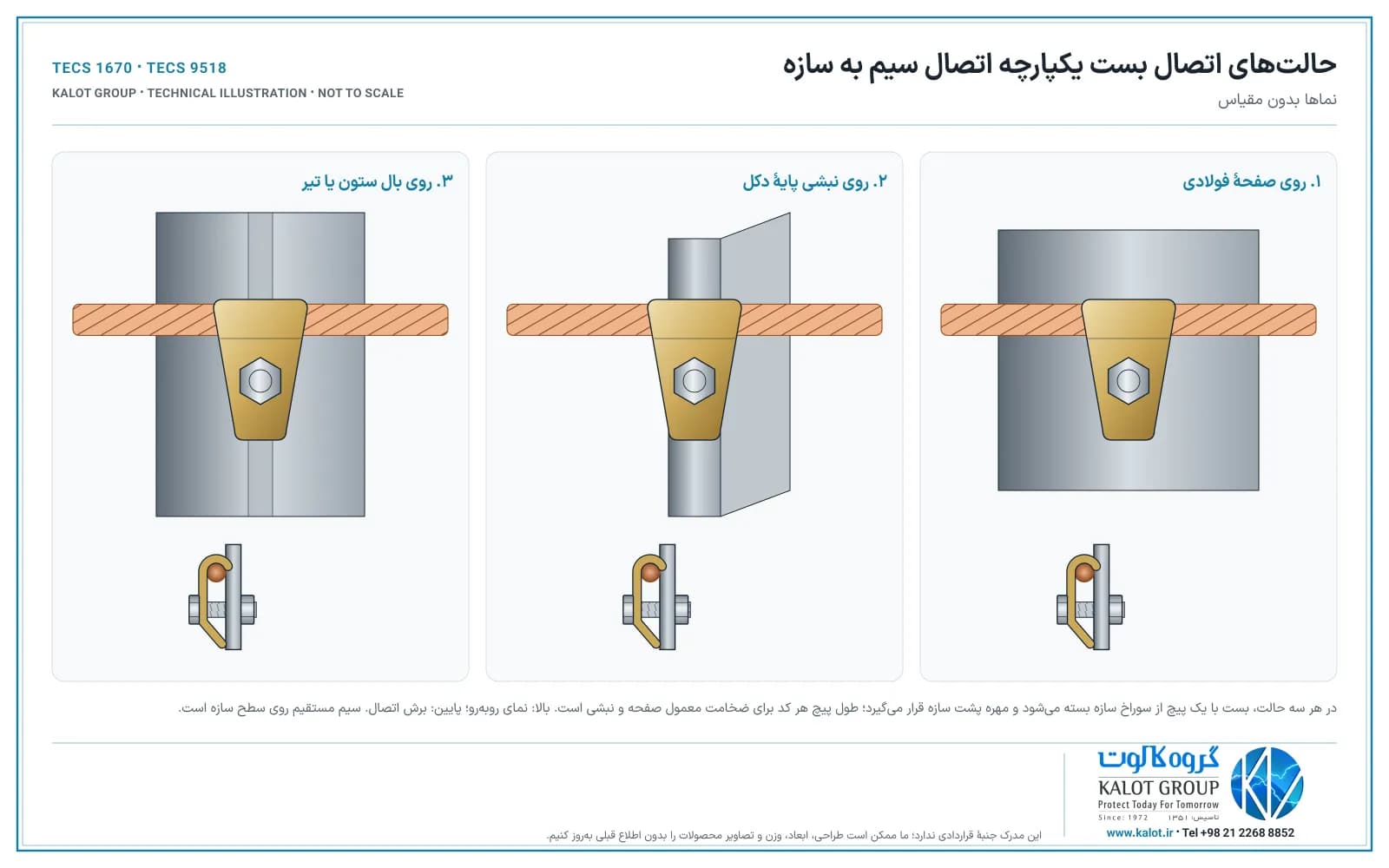

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

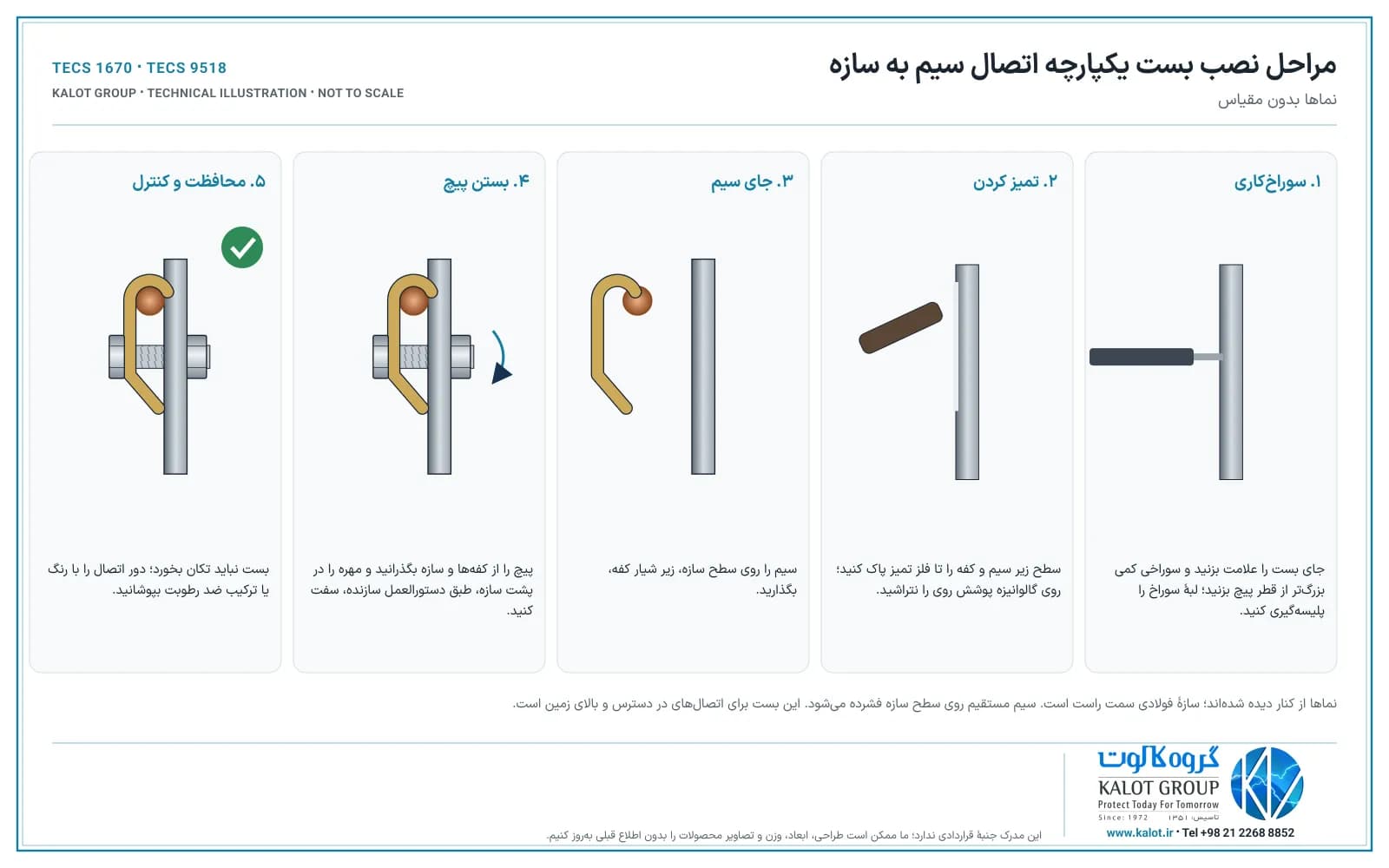

مراحل نصب بست یکپارچه

1. کد بست را با سطح مقطع سیم انتخاب کنید و مطمئن شوید طول پیچ برای ضخامت سازه کافی است.
2. جای بست را علامت بزنید و سوراخی کمی بزرگ‌تر از قطر پیچ بزنید؛ لبهٔ سوراخ را پلیسه‌گیری کنید.
3. سطحی را که سیم و کفه روی آن می‌نشینند تا فلز تمیز از رنگ، زنگ و چربی پاک کنید؛ چون سیم مستقیم روی همین سطح فشرده می‌شود، این گام مهم‌ترین گام نصب است. روی سازهٔ گالوانیزه فقط آلودگی را بزدایید و پوشش روی را نتراشید.
4. سیم را در محل اتصال تمیز کنید و روی سطح سازه، زیر شیار کفه، بگذارید.
5. پیچ را از کفه و سوراخ سازه بگذرانید، مهره را در پشت سازه با دست ببندید و سپس طبق دستورالعمل سازنده سفت کنید تا کفه سیم را یکنواخت روی فلز بفشارد.
6. کنترل کنید سیم در شیار نشسته و زیر کفه نلغزد؛ سپس دور اتصال و سطح تمیزشده را با رنگ یا ترکیب ضد رطوبت بپوشانید.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، دریل با مته به قطر پیچ، دو آچار هم‌اندازهٔ سر پیچ و مهره و یک برس سیمی یا سنباده برای تمیز کردن سطح سازه کافی است؛ این اتصال به جوشکاری یا ابزار پرس نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای سیستم زمین و صاعقه‌گیر، بست را از نظر شل‌شدگی، خوردگی سطح تماس و آسیب سیم کنترل کنید؛ اگر زیر کفه زنگ یا خوردگی دیده می‌شود، بست را باز کنید، سطح را دوباره تمیز کنید و طبق دستورالعمل سازنده ببندید. برای اندازه‌گیری مقاومت زمین، اتصال آزمون یا لینک قطع و وصل سیستم زمین باز می‌شود؛ پیوستگی اتصال سیم به سازه را با اهم‌متر کم‌مقاومت، میان سیم و سازه و در حالت بسته، بسنجید.

انتخاب و استعلام قیمت بست یکپارچه

هنگام استعلام، سطح مقطع سیم، نوع و ضخامت صفحه یا سازه (ستون، تیر، نبشی، صفحهٔ ارت)، رنگ‌شده یا گالوانیزه بودن آن و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد و طول پیچ مناسب و قیمت را اعلام کنند.

بست یکپارچه کوتاه‌ترین مسیر را میان سیم ارت و اسکلت فلزی می‌سازد: سیم مستقیم روی فلز فشرده می‌شود و نه جوشکاری لازم است، نه کابلشو و نه قطعهٔ اضافه. برای ستون‌ها، تیرها و صفحه‌هایی که سطحشان را می‌توان تا فلز تمیز کرد، ساده‌ترین و کم‌ضخامت‌ترین انتخاب است. اگر سطح سازه را نمی‌خواهید یا نمی‌توانید تا فلز تمیز کنید، یا روی سازه روکش و دیوارپوش می‌آید، بست دوپارچه (TECD) سیم را میان دو کفهٔ برنجی می‌گیرد؛ و اگر دو سیم در یک نقطه به سازه می‌رسند، بست موازی تک‌پیچ (PTEC) را ببینید. برای مقایسهٔ جنس بست‌ها، جنس بست ارت: برنجی، مسی یا گالوانیزه را ببینید.

مزایای بست یکپارچه

• تماس مستقیم: سیم بی‌واسطه روی فلز سازه فشرده می‌شود؛ کوتاه‌ترین مسیر جریان از سیم به سازه.
• ساده و کم‌ضخامت: یک کفه، یک پیچ و یک مهره؛ کم‌ضخامت‌ترین بست ما برای اتصال سیم به سازه.

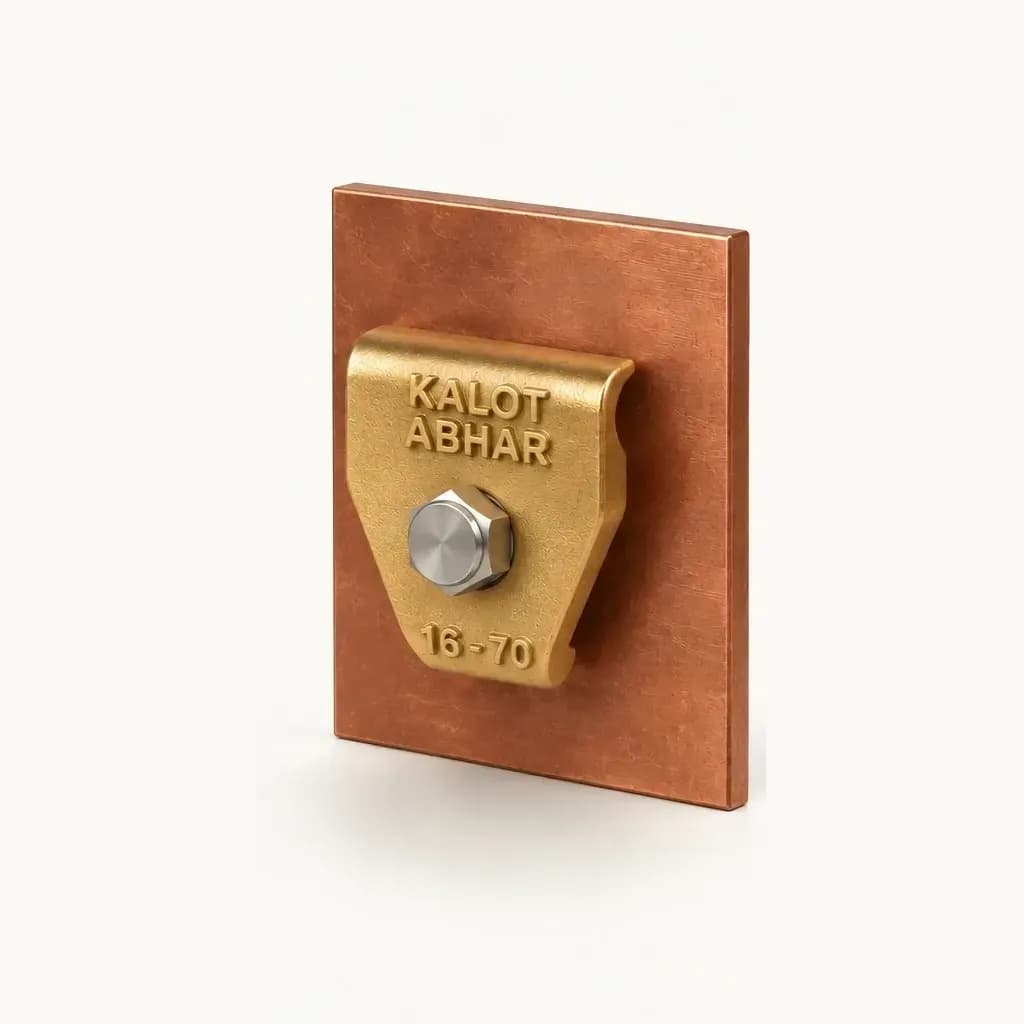

• سیم ۱۶ تا ۱۸۵ میلی‌متر مربع: دو اندازه: سیم ۱۶ تا ۷۰ با پیچ ⁦M8⁩ و سیم ۹۵ تا ۱۸۵ با پیچ ⁦M10⁩؛ از سیم‌های هم‌بندی تا هادی‌های بزرگ شبکهٔ زمین.
• بدنهٔ برنجی، پیچ فولاد ضد زنگ: جنس بدنه با سیم مسی هم‌خوان است و پیچ و مهره در برابر خوردگی مقاوم‌اند.
• بدون جوشکاری: نصب با یک سوراخ؛ بدون حرارت روی سازهٔ رنگ‌شده یا گالوانیزه.
• قابل باز و بست: برای بازدید، تمیز کردن سطح تماس یا تعمیر، مهره را باز و دوباره می‌بندید.

بست یکپارچه یا دوپارچه؟

هر دو بست با یک سوراخ و یک پیچ به سازه بسته می‌شوند. اگر سطح سازه را می‌توان تا فلز تمیز کرد و بستی ساده و کم‌ضخامت می‌خواهید، بست یکپارچه؛ اگر سیم باید در برنج گرفته شود یا روی سازه روکش می‌آید، بست دوپارچه را انتخاب کنید. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست یکپارچهٔ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و سیستم زمین را تعیین می‌کند.

در ⁦IEC 62305-3⁩، اسکلت فولادی ساختمان اگر پیوستگی الکتریکی داشته باشد، می‌تواند جزء طبیعی سیستم حفاظت در برابر صاعقه، از جمله هادی نزولی، باشد؛ اتصال سیم به چنین اسکلتی باید مطمئن باشد و در بازدیدهای دوره‌ای کنترل شود.

⁦EN 50522⁩ و ⁦BS 7430⁩ از اتصال‌های سیستم زمین پیوستگی الکتریکی پایدار و محافظت در برابر خوردگی می‌خواهند؛ جایی که مس یا برنج به فولاد وصل می‌شود، محل اتصال باید از رطوبت دور بماند و با پوشش محافظ پوشانده شود.

در ایران، مبحث سیزدهم مقررات ملی ساختمان اتصال‌های مطمئن و محکم و توجه به خوردگی گالوانیک در اتصال فلزهای غیرهم‌جنس را لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
