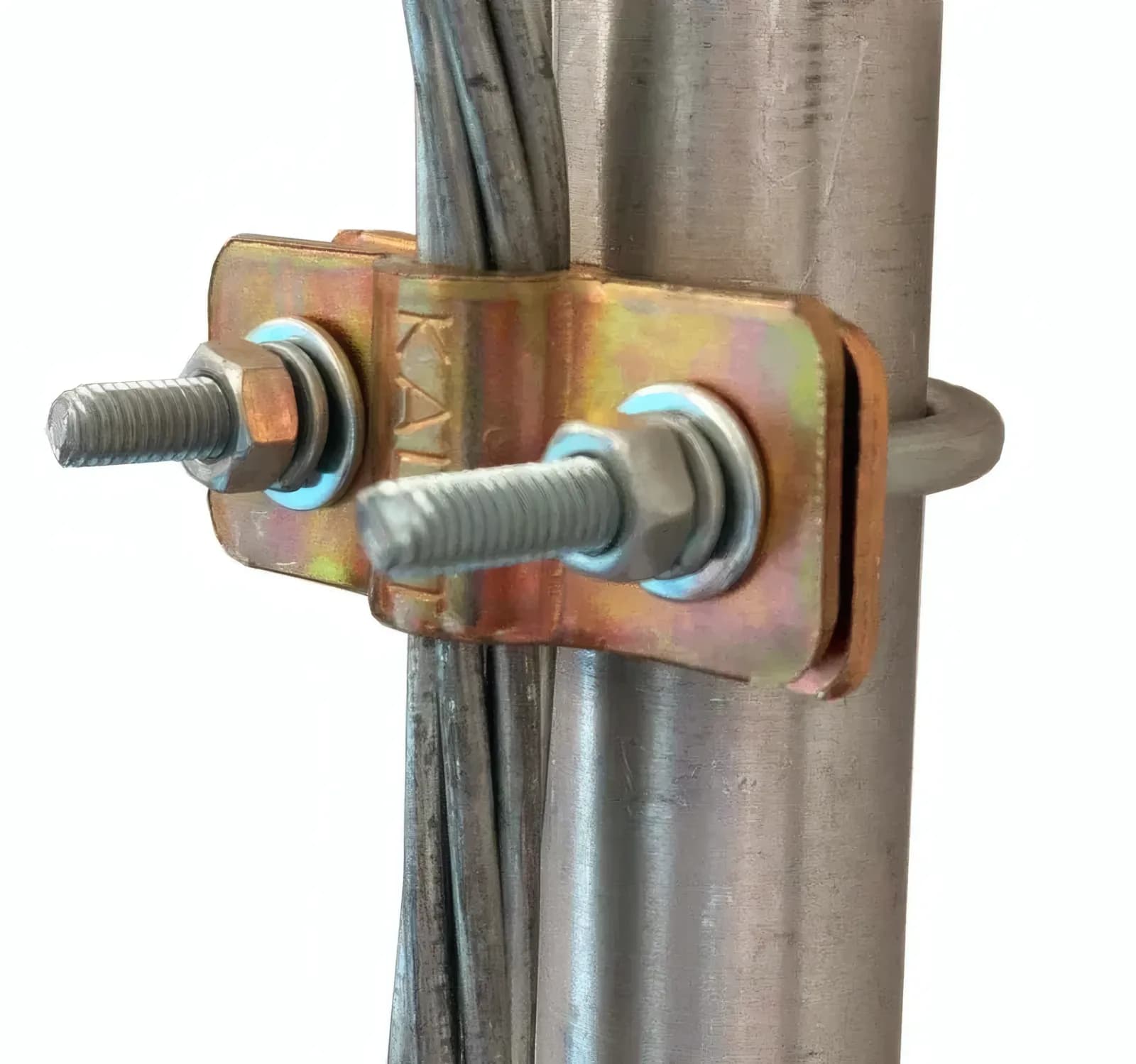

بست U گالوانیزه جهت اتصال سیم به میلهٔ ارت/میلگرد

کد و ابعاد (UBCG)

قطر و ابعاد به میلی‌متر و سطح مقطع به میلی‌متر مربع است؛ طول کلی، فاصلهٔ قوس پیچ U تا انتهای رزوه‌هاست. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

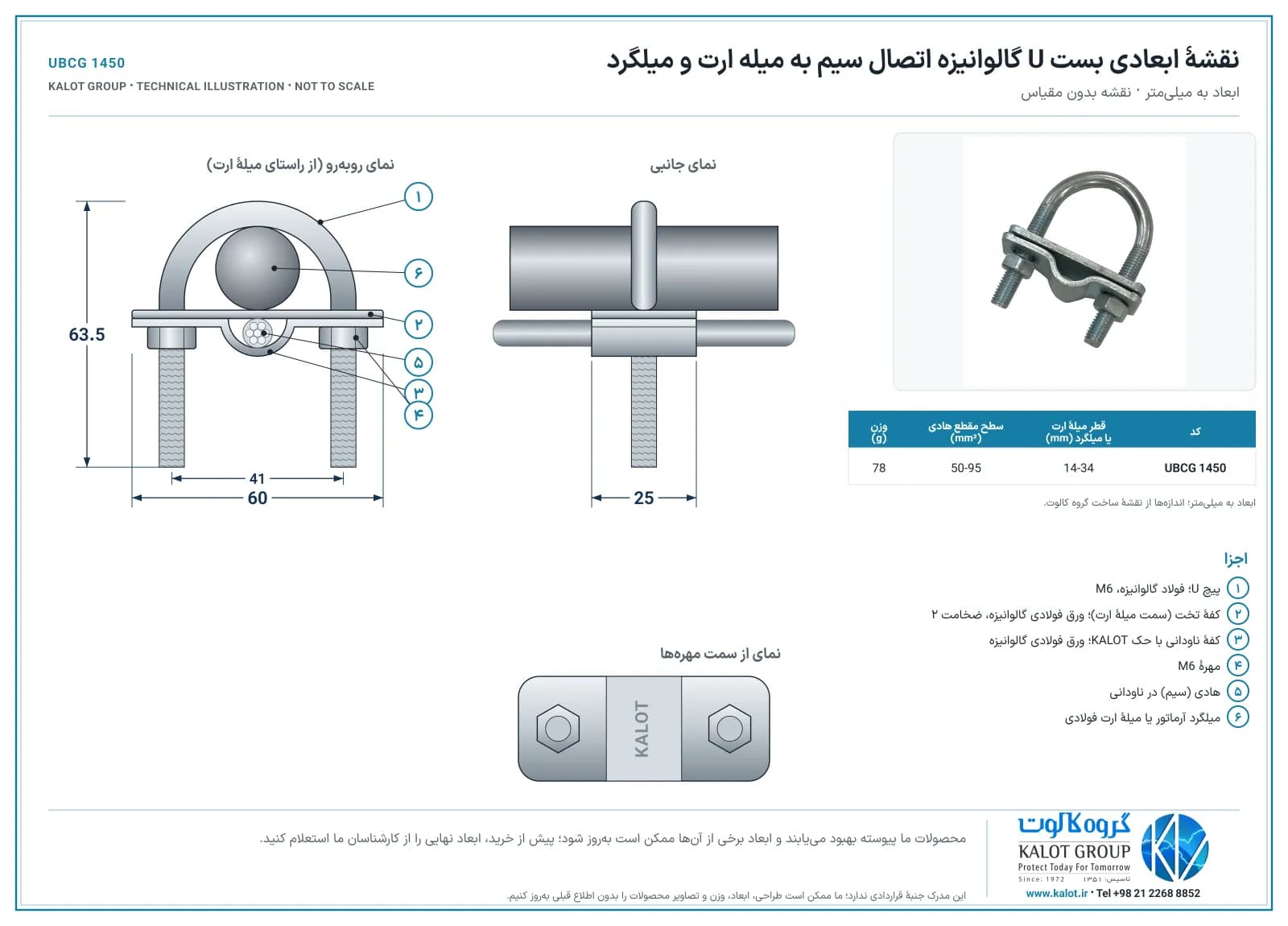

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

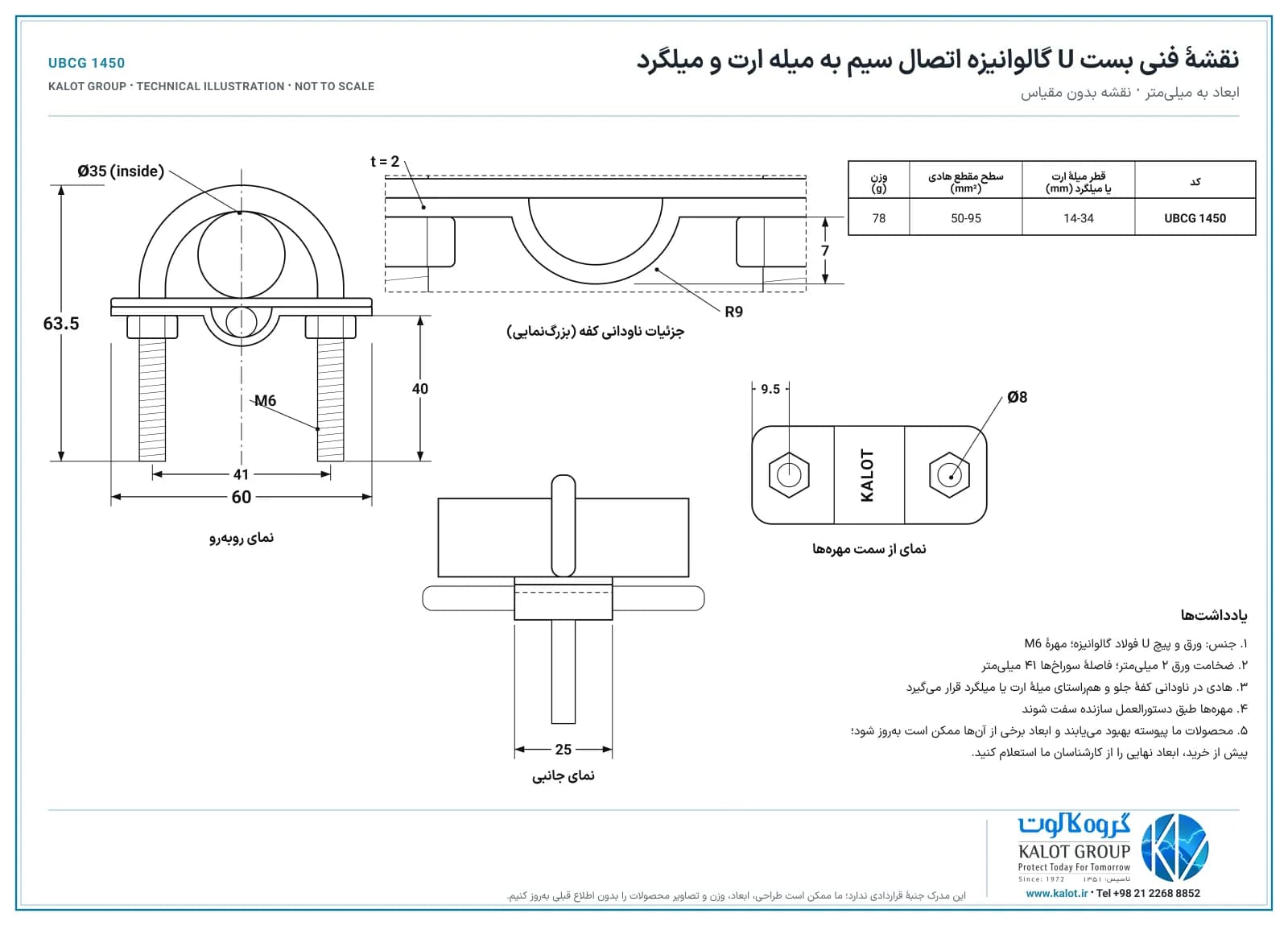

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

ناودانی هادی

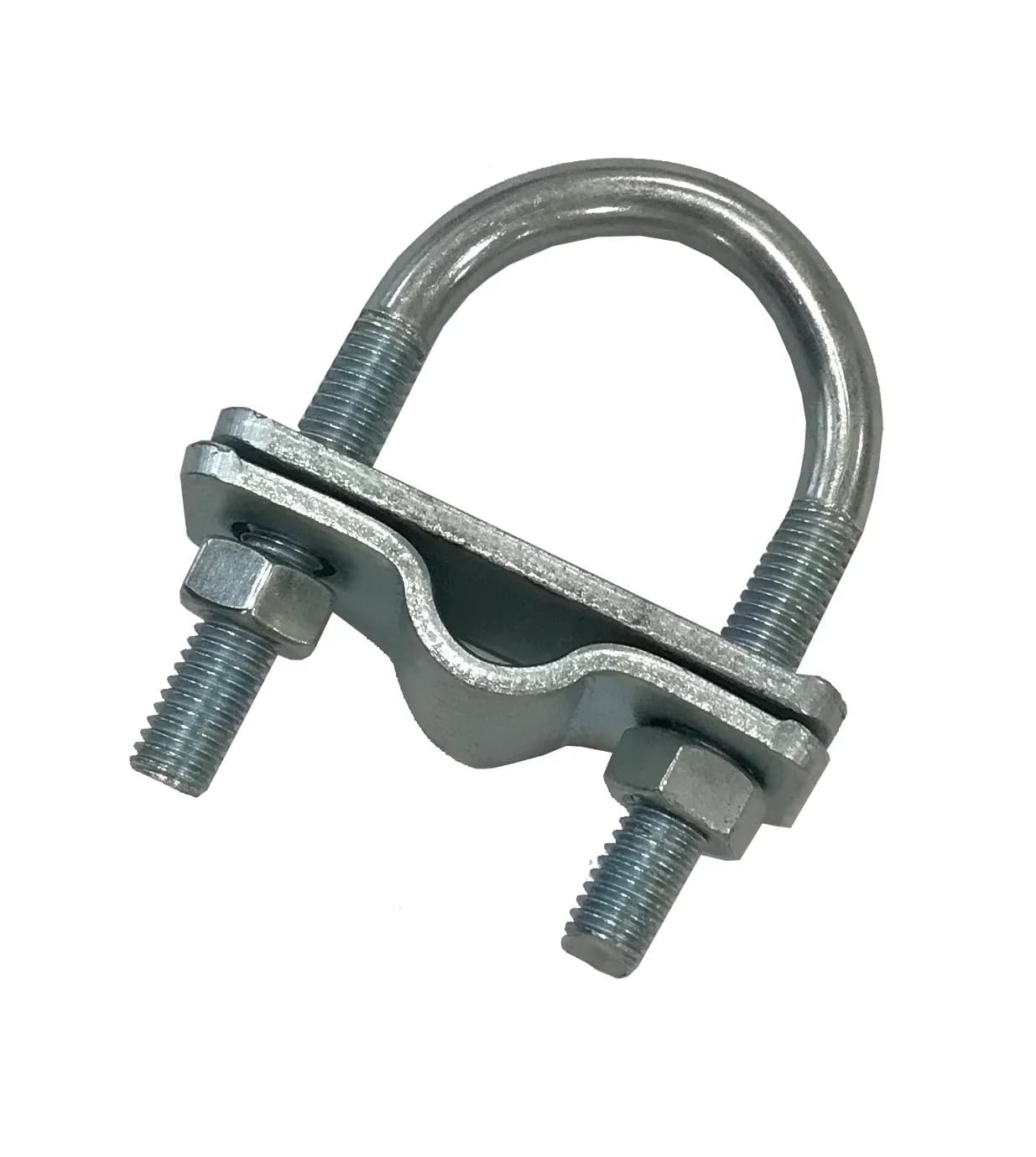

کفهٔ بیرونی در میانه به شکل ناودانی گرد پرس شده است؛ شعاع بیرونی ناودانی ۹ میلی‌متر است و ناودانی ۷ میلی‌متر از سطح کفه بیرون می‌زند. ناودانی در تمام پهنای کفه امتداد دارد و هادی گرد، هم‌راستای میلهٔ ارت یا میلگرد، در آن می‌نشیند؛ نام KALOT روی همین بخش حک شده است.

کاربردهای بست U گالوانیزه

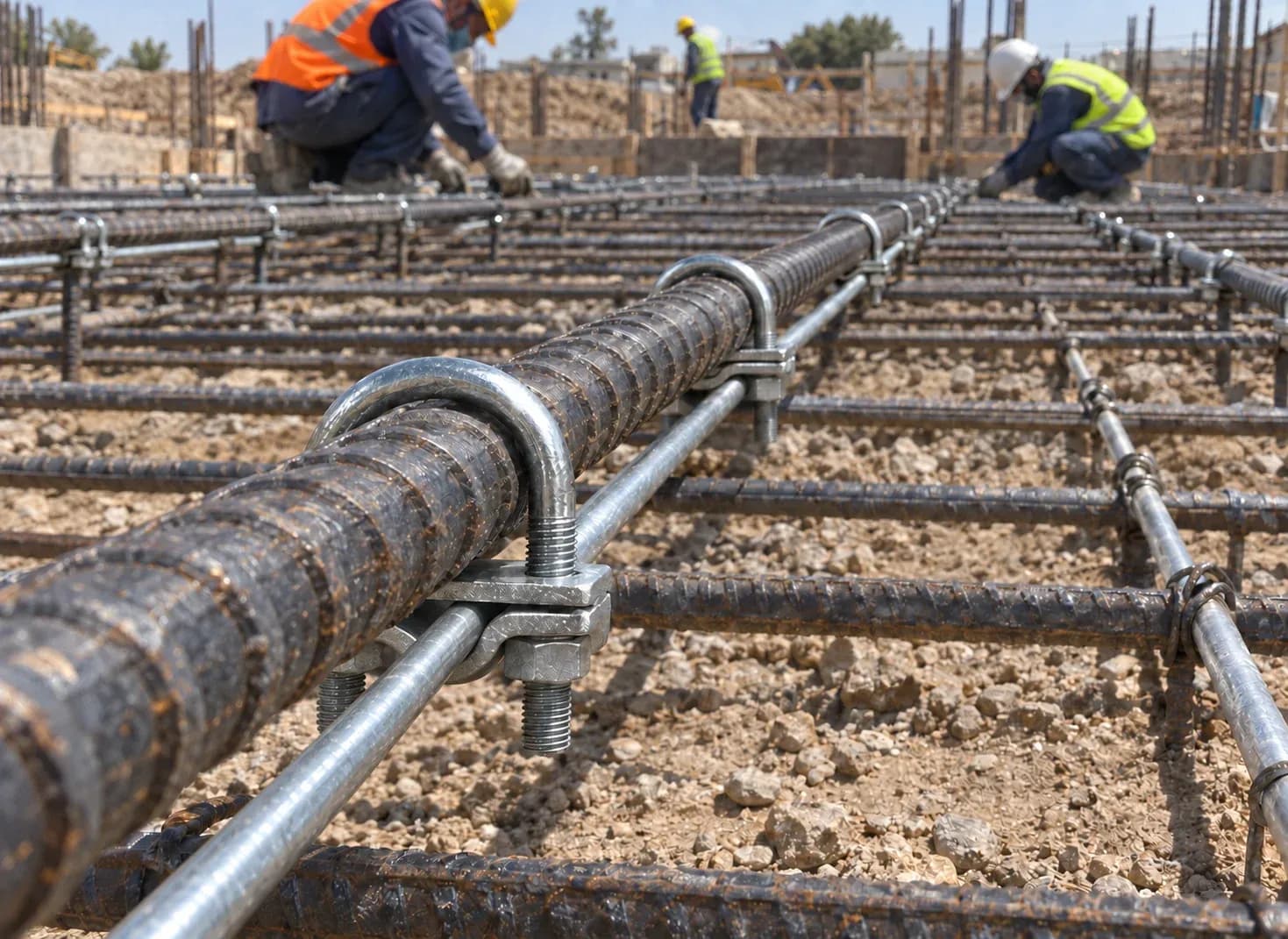

• هم‌بندی میلگردهای آرماتور در ارت فونداسیون با مفتول یا تسمهٔ گالوانیزه
• اتصال آرماتور سازه به سیستم زمین، برای هم‌بندی سازه با سیستم زمین
• اتصال هادی گالوانیزه یا فولاد ضد زنگ به سر میلهٔ ارت فولادی داخل دریچهٔ بازرسی ارت (چاهک بازدید)
• اتصال هادی نزولی فولادی گالوانیزهٔ سیستم حفاظت در برابر صاعقه به میلهٔ ارت
• بستن یک هادی پیوسته به چند میلگرد یا میلهٔ ارت پشت سر هم، با عبور هادی از ناودانی بست و بدون بریدن آن

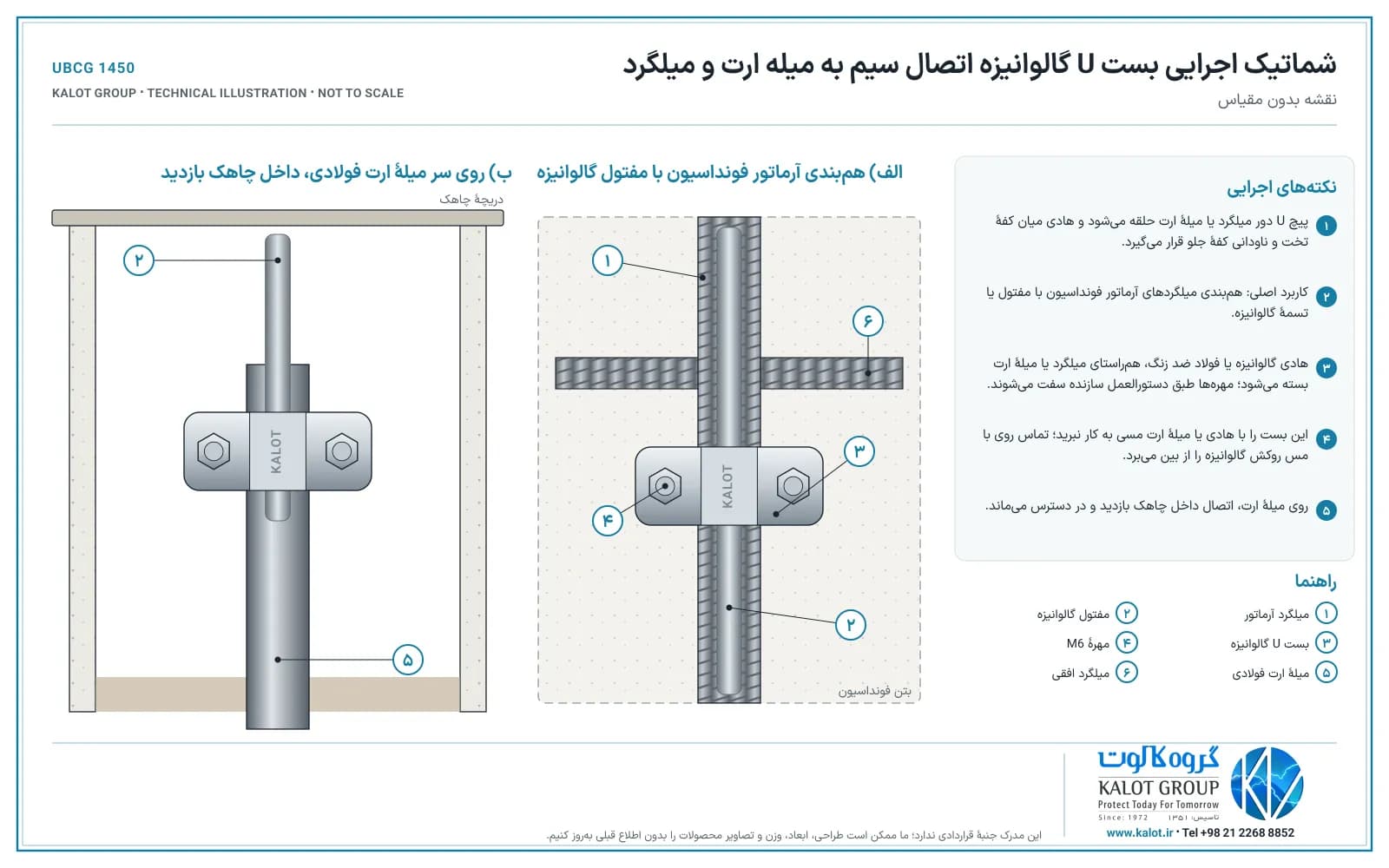

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

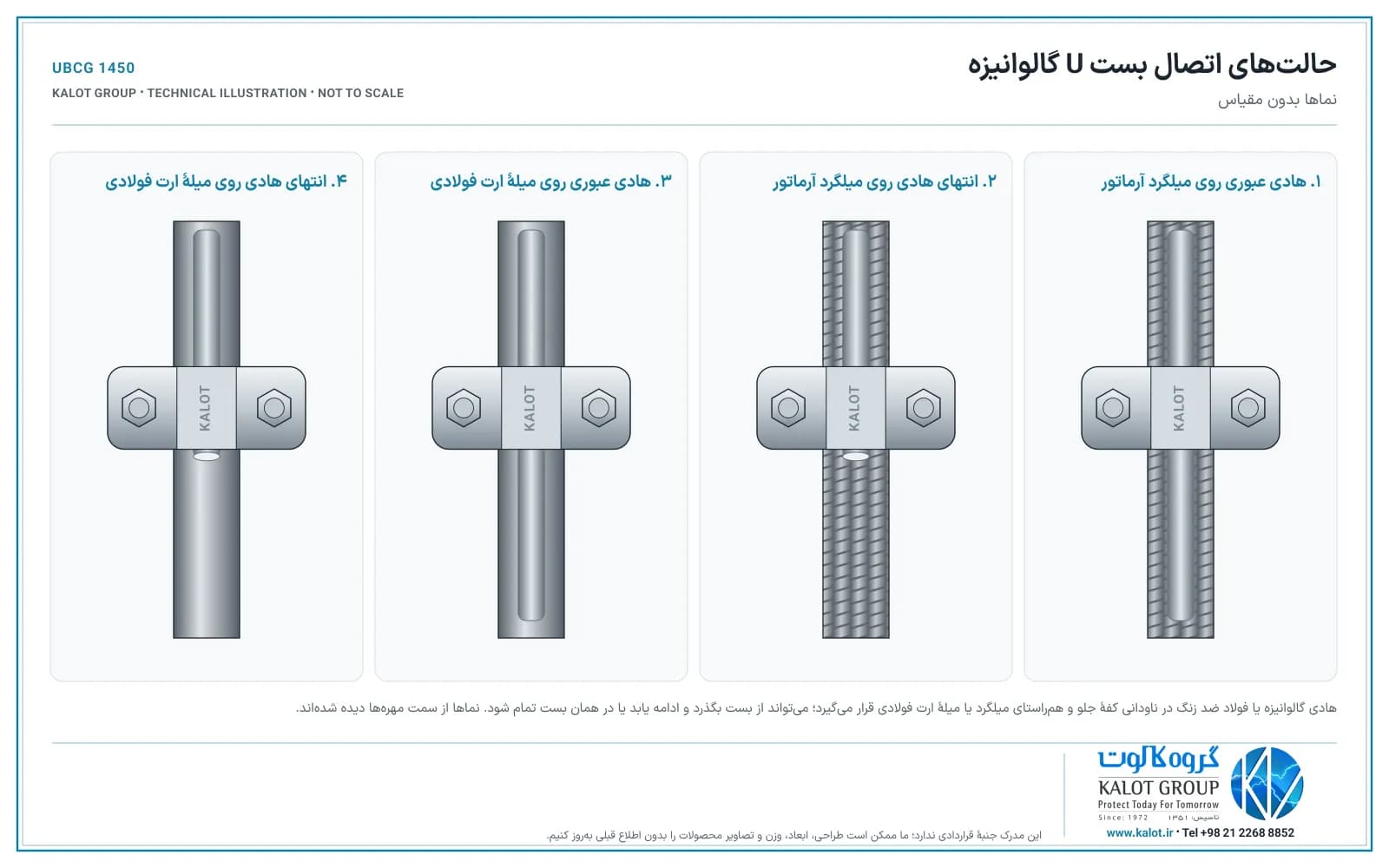

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

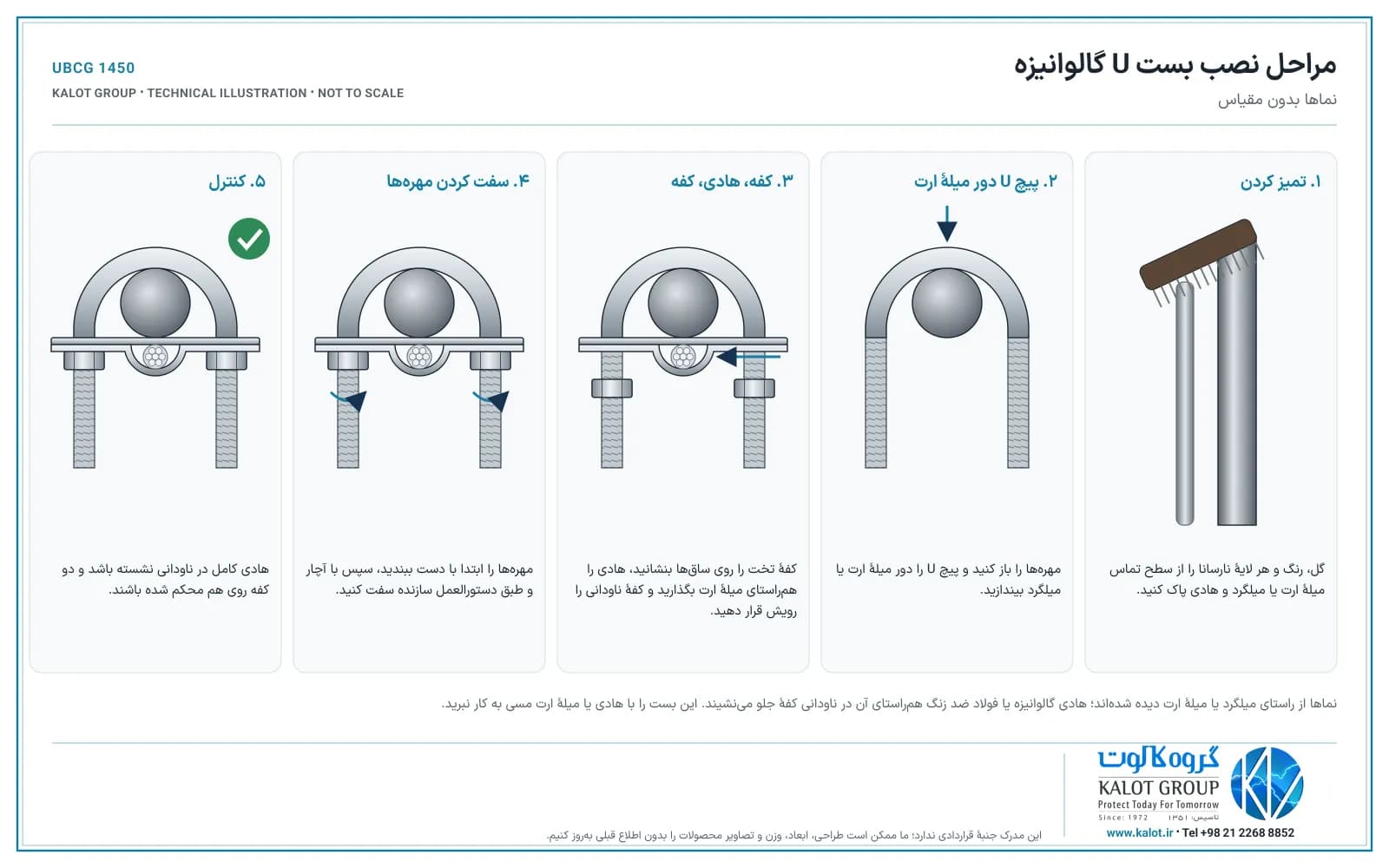

مراحل نصب بست U گالوانیزه

1. بست را با سطح مقطع هادی و قطر میلگرد یا میلهٔ ارت انتخاب کنید و مطمئن شوید هادی از فولاد گالوانیزه یا فولاد ضد زنگ است و مس در این اتصال نیست.
2. پیش از نصب، رنگ، زنگ‌زدگی، گل و دوغاب بتن را از سطح تماس میلهٔ ارت یا میلگرد و هادی پاک کنید و پوشش روی هادی و بست را نتراشید.
3. مهره‌ها را باز کنید، پیچ U را دور میلهٔ ارت یا میلگرد بیندازید و کفهٔ تخت را روی ساق‌های پیچ U بگذارید تا به میلهٔ ارت یا میلگرد تکیه کند.
4. هادی را هم‌راستای میلهٔ ارت یا میلگرد روی کفهٔ تخت بگذارید، کفهٔ ناودانی را طوری سوار کنید که هادی در ناودانی آن قرار گیرد و مهره‌ها را ابتدا با دست ببندید.
5. مهره‌ها را با آچار، طبق دستورالعمل سازنده سفت کنید تا هادی میان دو کفه فشرده شود و بست روی میلهٔ ارت یا میلگرد محکم بنشیند.
6. کنترل کنید هادی در تمام پهنای کفه در ناودانی نشسته باشد، سرش کمی از لبهٔ بست بیرون بماند و بست به هادی، میلهٔ ارت یا میلگرد آسیب نزده باشد.
7. اگر اتصال داخل بتن فونداسیون می‌ماند، پیش از بتن‌ریزی کنترل کنید هادی با دو بست به دو میلگرد بسته شده باشد و از اتصال‌ها عکس بگیرید تا محل و اجرای آن‌ها مستند بماند.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، یک آچار هم‌اندازهٔ مهره‌های ⁦M6⁩ کافی است؛ این اتصال به حرارت، برق، قالب یا جوشکاری نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای، بست، پیچ U و هادی را ببینید و شل‌شدگی، جابه‌جایی، آسیب پوشش روی و نشانه‌های خوردگی، مانند لایهٔ سفید زنگ روی یا زنگ قرمز فولاد، را کنترل کنید. اگر اتصال شل شده، خورده یا آسیب دیده است، آن را باز کنید، سطح تماس را تمیز کنید و دوباره طبق دستورالعمل سازنده ببندید یا بست را عوض کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، اتصال را با آچار باز کنید تا هادی از میلهٔ ارت جدا شود و پس از اندازه‌گیری آن را دوباره ببندید.

انتخاب و استعلام قیمت بست U گالوانیزه

هنگام استعلام، جنس هادی (گالوانیزه یا فولاد ضد زنگ) و اندازهٔ آن (قطر مفتول، سطح مقطع سیم چندرشته‌ای یا ابعاد تسمه)، قطر و جنس میلهٔ ارت یا میلگرد، محل اتصال و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما بست مناسب و قیمت را اعلام کنند.

این بست را وقتی انتخاب کنید که هادی زمین یا هادی هم‌بندی شما فولاد گالوانیزه یا فولاد ضد زنگ است؛ کاربرد اصلی آن هم‌بندی آرماتور در ارت فونداسیون است. هادی فولادی گالوانیزه در سیستم‌های زمین و هم‌بندی ایران رایج است و قطعهٔ اتصال آن باید با جنسش همخوان باشد، چون در حضور رطوبت، تماس روی با مس و آلیاژهای مس، مانند برنج، خوردگی گالوانیک را تشدید می‌کند و پوشش روی زودتر مصرف می‌شود. برای همین، برای هادی گالوانیزه بست گالوانیزه را پیشنهاد می‌کنیم و برای سیم مسی روی میلهٔ ارت مسی یا با روکش مس، بست U برنجی را. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و به رزوه تکیه ندارد؛ پس هر جای طول آن بسته می‌شود، نه فقط روی سر میلهٔ ارت. برای مقایسهٔ جنس بست‌ها، جنس بست ارت: برنجی، مسی یا گالوانیزه را ببینید.

مزایای بست U گالوانیزه

• هم‌جنس با هادی گالوانیزه: کفه‌ها، پیچ U و مهره‌ها همه فولاد گالوانیزه‌اند؛ در محل اتصال هادی گالوانیزه، جفت گالوانیزه با برنج یا مس پیش نمی‌آید.
• بدون رزوه و بدون سوراخ‌کاری: پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود؛ نه به رزوه نیاز دارد و نه میلهٔ ارت، میلگرد یا هادی سوراخ می‌شود.
• نصب با یک آچار، بدون جوشکاری: دو مهرهٔ ⁦M6⁩ را با یک آچار سفت می‌کنید؛ اتصال به حرارت، برق، قالب یا جوشکاری روی میلگرد نیاز ندارد.
• قابل باز و بست: برای بازدید، اندازه‌گیری مقاومت پایانهٔ زمین یا تغییر مسیر هادی، مهره‌ها را باز و دوباره می‌بندید.
• هم‌اندازهٔ هادی‌های فولادی رایج: بازهٔ ۵۰ تا ۹۵ میلی‌متر مربع از کمترین سطح مقطعی شروع می‌شود که استانداردهای تأسیسات برق برای هادی زمین فولادی تعیین می‌کنند.
• نقشهٔ ابعادی کامل: ابعاد کفه‌ها، ناودانی و پیچ U را در نقشهٔ ابعادی، نقشهٔ فنی و دیتاشیت همین صفحه، با فایل PDF، در اختیار دارید.

بست U گالوانیزه، بست U برنجی یا بست چهارراه گالوانیزه؟

بست U گالوانیزه و بست U برنجی هر دو اتصالی پیچی می‌سازند. بست U گالوانیزه بیشتر در ارت و هم‌بندی فونداسیون، روی میلگرد آرماتور، به کار می‌رود و بست U برنجی برای سیم مسی است؛ این دو را جای هم به کار نبرید. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست U گالوانیزهٔ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌ها، را تعیین می‌کند.

استانداردهای سیستم زمین از قطعهٔ اتصال می‌خواهند با جنس هادی و الکترود زمین سازگار باشد تا خوردگی گالوانیک به حداقل برسد. ⁦IEC 62305-3⁩ تماس با مس را از عواملی می‌داند که فولاد گالوانیزه را از بین می‌برد، توصیه می‌کند از اتصال فلزهای غیرهم‌جنس پرهیز شود یا محل اتصال محافظت شود و یادآوری می‌کند فولاد گالوانیزه در خاک رسی یا مرطوب ممکن است دچار خوردگی شود. همین استاندارد بستن هادی به میلگرد با سیم آرماتوربندی را برای عبور جریان صاعقه مناسب نمی‌داند و اتصال با بست یا جوش را ترجیح می‌دهد و برای اتصال‌های داخل بتن، که بعداً بازدید نمی‌شوند، دو بست روی دو میلگرد را توصیه می‌کند.

⁦IEC 60364-5-54⁩ اتصال هادی زمین به الکترود زمین را با بست یا اتصال‌دهندهٔ مکانیکی مناسب، در کنار جوش احتراقی و اتصال فشاری، می‌پذیرد؛ به این شرط که بست طبق دستورالعمل سازنده نصب شود و به الکترود و هادی آسیب نزند. در همین استاندارد، کمترین سطح مقطع هادی زمین فولادی ۵۰ میلی‌متر مربع است. این استاندارد یادآوری می‌کند که فولاد، با پوشش گالوانیزه یا بدون آن، اگر دست‌کم ۵ سانتی‌متر در بتن باشد به‌خوبی در برابر خوردگی محافظت می‌شود، و اتصال گالوانیزه‌ای که از الکترود زمین فونداسیون بیرون می‌آید نباید در خاک قرار گیرد.

در ایران، مبحث سیزدهم مقررات ملی ساختمان می‌خواهد هنگام اتصال فلزهای غیرهم‌جنس در سیستم زمین، خوردگی گالوانیک در نظر گرفته شود و جنس بست، الکترود و هادی همخوان باشد. در جدول سازگاری فلزهای این مبحث برای قطعه‌هایی که در خاک به هم وصل می‌شوند، فولاد گالوانیزه با فولاد گالوانیزه سازگار است، اما قطعهٔ گالوانیزهٔ کوچک‌تر در کنار مس مناسب هم‌بندی نیست. مبحث سیزدهم سر میلهٔ ارت را داخل چاهک درپوش‌دار قرار می‌دهد، اتصال آن به هادی زمین را با بست مخصوص یا جوش می‌پذیرد و می‌خواهد این اتصال برای آزمون باز و جدا شود و در بازدیدهای دوره‌ای از نظر محکم بودن و خوردگی کنترل شود. آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین هم سازگاری جنس اتصال با الکترود و هادی را لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
