مواد کاهنده مقاومت زمین GIM
بیش از ۲۰ سال سابقه، اولین مادهٔ کاهندهٔ مقاومت زمین با پایهٔ کربنی در ایران
مواد کاهنده مقاومت زمین و انتخاب درست آن
مواد کاهنده مقاومت زمین دور الکترود ارت ریخته می‌شوند تا تماس الکترود با خاک بیشتر و مقاومت سیستم زمین کمتر شود. وقتی خاک سنگلاخی، شنی یا خشک است، وقتی میلهٔ ارت به عمق کافی نمی‌رسد یا جای کافی برای الکترودهای بیشتر نیست، کوبیدن میله‌های بلندتر یا افزودن الکترود همیشه به مقاومت هدف نمی‌رسد؛ در این شرایط مواد کاهنده چاه ارت مسیر رسانای پایداری میان الکترود و خاک می‌سازند.
کیفیت مواد کاهنده مقاومت زمین فقط با پایین آوردن مقاومت سنجیده نمی‌شود. ماده‌ای که دور الکترود می‌ماند باید شیمیایی پایدار باشد، در آب شسته نشود و الکترود مسی یا گالوانیزه را نخورد. استاندارد IEC 62561-7 برای همین منظور آزمون‌هایی تعریف می‌کند: آب‌شویی (لیچینگ) فلزها، گوگرد کمتر از ۲ درصد، مقاومت ویژه به روش چهارالکترودی، pH و آزمون خوردگی با اندازه‌گیری مقاومت پلاریزاسیون روی الکترود مسی و گالوانیزه؛ مقاومت ویژه و pH هم باید روی بسته‌بندی یا مدارک محصول نوشته شود.

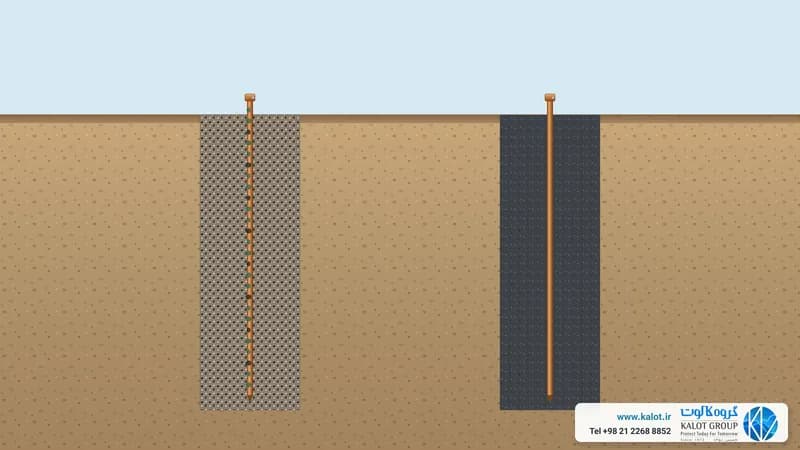

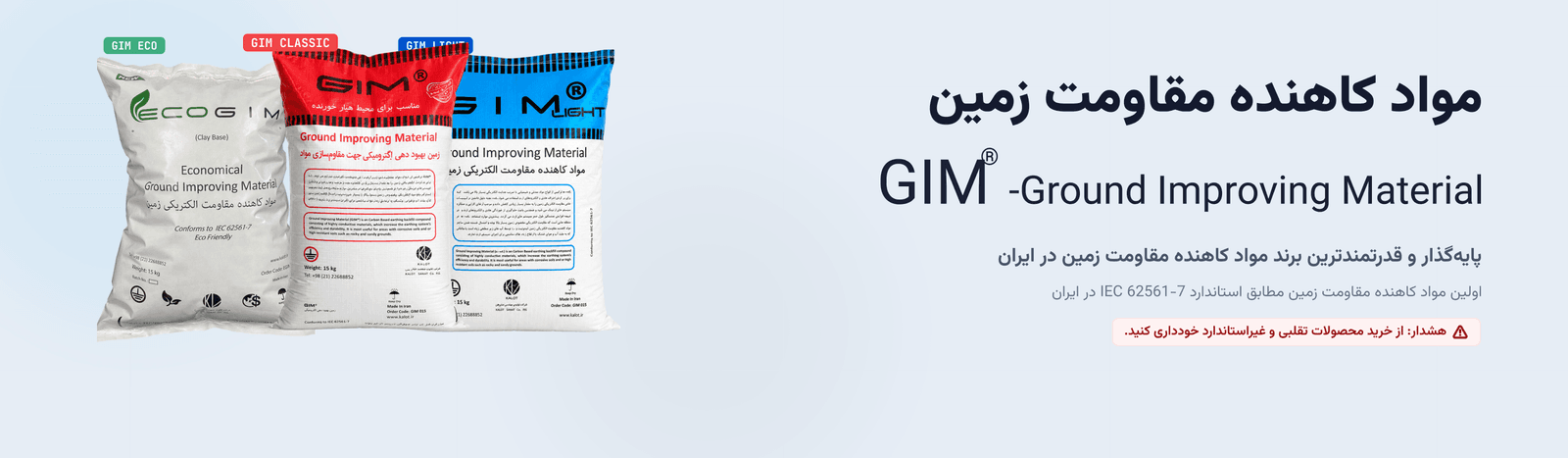

ما مواد کاهنده مقاومت زمین خانوادهٔ GIM را در سه محصول عرضه می‌کنیم تا انتخاب با شرایط خاک و نیاز پروژه جور شود:
مواد کاهنده GIM؛ کربنی برای محیط‌های بسیار خورنده: مقاومت ویژهٔ کمتر از ۰٫۵ اهم‌متر و مقاومت پلاریزاسیون بیش از ۸ اهم‌مترمربع. مواد کاهنده GIM با جلوگیری از خوردگی هادی، عمر هادی ارت را بیشتر می‌کند؛ هم در خاک‌های معمولی به کار می‌رود و هم انتخاب ما برای محیط‌های بسیار خورنده در پروژه‌های صنعتی، نیروگاهی و نفت‌وگاز است. مواد کاهنده GIM
مواد کاهنده GIM Light؛ کربنی برای محیط‌های غیرخورنده: همان پایهٔ کربنی، همان چگالی و همان روش اجرای GIM، با مقاومت ویژهٔ کمتر از ۱ اهم‌متر و مقاومت پلاریزاسیون بیش از ۷٫۵ اهم‌مترمربع؛ برای ساختمان‌ها و پروژه‌های عمومی در خاک غیرخورنده. تفاوت GIM و GIM Light فقط در خورندگی محیط است: GIM برای محیط‌های بسیار خورنده و GIM Light برای محیط‌های غیرخورنده. مواد کاهنده GIM Light
مواد کاهنده ECO GIM؛ پایهٔ رسی و اقتصادی: ترکیب چندمعدنی با پایهٔ رسی، مقاومت ویژهٔ کمتر از ۱ اهم‌متر و مقاومت پلاریزاسیون بیش از ۷٫۲ اهم‌مترمربع؛ گزینهٔ اقتصادی ما برای خاک‌های معمولی که خطر شسته شدن مواد کاهنده در آن‌ها نیست. هر کیسهٔ ECO GIM با ۱۵ کیلوگرم خاک رس مرغوب و ۸ لیتر آب آماده می‌شود. مواد کاهنده ECO GIM
سیمان هادی؛ چرا GIM و GIM Light شسته نمی‌شوند
هر کیسهٔ ۱۵ کیلوگرمی GIM یا GIM Light در محل با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب مخلوط می‌شود. این ملات پس از اجرا سخت می‌شود، گیرایی و چسبندگی آن به هادی و الکترود بیشتر می‌شود و آب‌های سطحی و زیرسطحی آن را نمی‌شویند؛ به همین دلیل برخی فروشندگان و خریداران به آن «سیمان هادی» هم می‌گویند. ECO GIM با خاک رس آماده می‌شود و چنین سخت نمی‌شود.
مواد کاهنده GIM و GIM Light برای کدام زمین‌ها مناسب‌اند؟
در زمین‌های سنگلاخی، کوبیدن میلهٔ ارت یا کندن چاه عمیق کاری سخت و پرهزینه است. با مواد کاهنده GIM کافی است کانالی کنده شود، هادی ارت در آن قرار گیرد و ملات GIM یا GIM Light روی آن ریخته شود؛ ملات سفت می‌شود، هادی را در بر می‌گیرد و سطح تماس آن با زمین را بیشتر می‌کند. همین ویژگی GIM و GIM Light را برای این جاها هم مناسب می‌کند:
- دکل‌های انتقال نیرو و مخابرات و پست‌های برقی که روی کوه یا بستر سنگی ساخته می‌شوند؛
- زمین‌های شنی، بیابانی و خشک با مقاومت ویژهٔ بالا؛ ملات سخت‌شده برای کار کردن به آب‌دهی دوره‌ای نیاز ندارد؛
- حاشیهٔ رودخانه‌ها و مسیل‌ها و شیب‌هایی که رواناب باران از آن‌ها می‌گذرد؛
- زمین‌هایی که سطح آب زیرزمینی آن‌ها بالا و پایین می‌رود.
انتخاب میان این دو فقط به خورندگی محیط بستگی دارد: GIM برای محیط‌های بسیار خورنده و GIM Light برای محیط‌های غیرخورنده.
هر سه محصول در کیسه‌های ۱۵ کیلوگرمی عرضه می‌شوند و نتایج آزمون‌هایشان در کاتالوگ سری GIM آمده است. برای انتخاب و استعلام مواد کاهنده چاه ارت، نوع خاک یا گزارش آزمایش خاک، روش اجرا (کانال افقی، میلهٔ ارت یا صفحهٔ مسی)، ابعاد کار و مقاومت هدف را برای کارشناسان ما بفرستید؛ تعداد کیسه را هم می‌توانید با محاسبه‌گر مصرف GIM ببینید. اگر عضو سایت هستید، برای پروژه‌های کوچک می‌توانید از محاسبه‌گر مقاومت سیستم زمین ما هم استفاده کنید.
یک خانواده، برای شرایط متفاوت پروژه

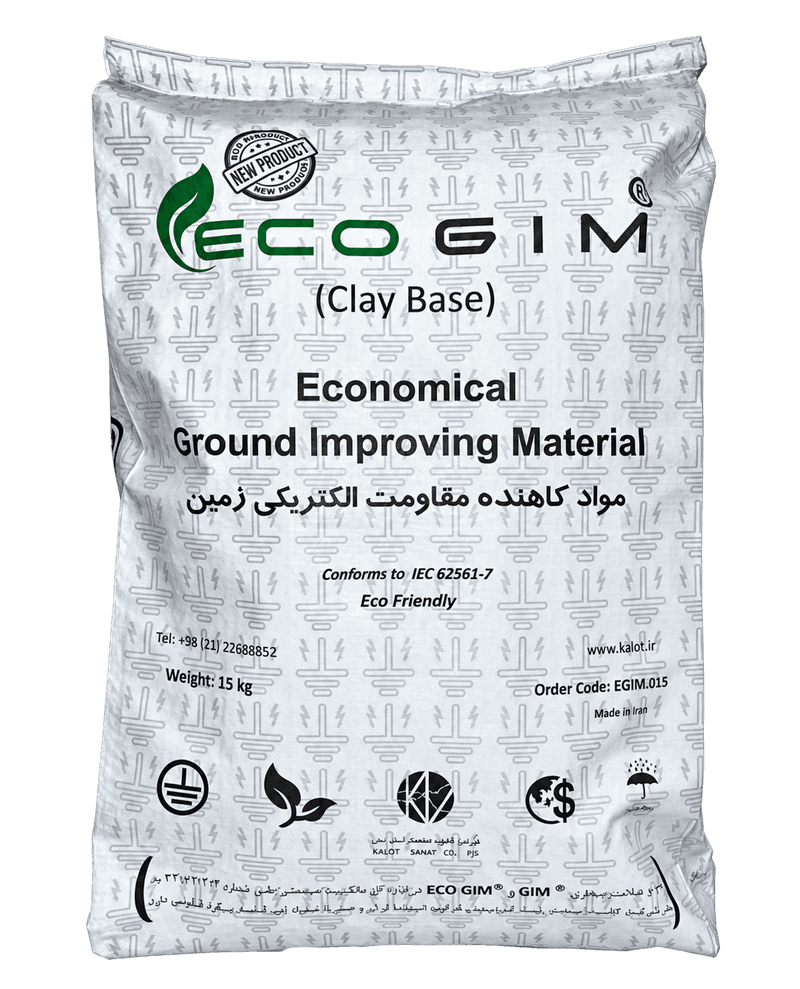

ECO GIM مادهٔ کاهندهٔ اقتصادی گروه کالوت با پایهٔ رسی (Clay Base) و فرمولاسیون چندمعدنی است؛ ترکیبی مهندسی‌شده که به رس یا بنتونیت خالص محدود نمی‌شود. مقاومت ویژهٔ آن کمتر از ۱ اهم‌متر (آزمون: ۰٫۸۵)، مقاومت پلاریزاسیون بیش از ۷٫۲ اهم‌مترمربع (آزمون: ۷٫۴۱) و گوگرد آن ۱٫۹ درصد است. ECO GIM برای پروژه‌های ساختمانی و زیرساختی در محیط‌های معمولی، در کیسه‌های ۱۵ کیلوگرمی با چگالی حدود ۷۵۰ کیلوگرم بر مترمکعب عرضه می‌شود و هر کیسهٔ آن با ۱۵ کیلوگرم خاک رس مرغوب و ۸ لیتر آب آماده می‌شود؛ برای برآورد مقدار، ابعاد کار را برای کارشناسان ما بفرستید یا از محاسبه‌گر مصرف GIM استفاده کنید.
مشاهده صفحه محصول و مشخصات فنی ←
مواد کاهنده مقاومت زمین GIMمواد کاهنده GIM محصول کربنی گروه کالوت برای خاک‌ها و محیط‌های بسیار خورنده است. مقاومت ویژهٔ آن کمتر از ۰٫۵ اهم‌متر و مقاومت پلاریزاسیون آن بیش از ۸ اهم‌مترمربع است؛ عددی که در آزمون خوردگی IEC 62561-7 برای محیط‌های خورنده اهمیت دارد. GIM گوگرد کمتر از ۱٫۲ درصد و pH بالاتر از ۱۰ دارد، در آب‌های سطحی و زیرسطحی شسته نمی‌شود و بدون تزریق دوره‌ای آب و نمک کار می‌کند. GIM را در کانال افقی، دور میلهٔ ارت یا دور صفحهٔ مسی اجرا کنید؛ در کیسه‌های ۱۵ کیلوگرمی عرضه می‌شود و مقدار مصرف را با محاسبه‌گر مصرف GIM می‌بینید. GIM با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب برای هر کیسه مخلوط می‌شود؛ ملات پس از اجرا سخت می‌شود، به هادی می‌چسبد و با آب‌های سطحی شسته نمی‌شود؛ برای همین برخی به آن «سیمان هادی» هم می‌گویند. در زمین‌های سنگلاخی که کوبیدن میلهٔ ارت سخت است، کافی است کانالی کنده شود، هادی در آن قرار گیرد و ملات GIM روی آن ریخته شود؛ GIM برای زمین‌های با مقاومت ویژهٔ بالا، کوهستانی، شنی و خشک و جاهایی که احتمال شسته شدن مواد کاهنده هست هم مناسب است.
مشاهده صفحه محصول و مشخصات فنی ←

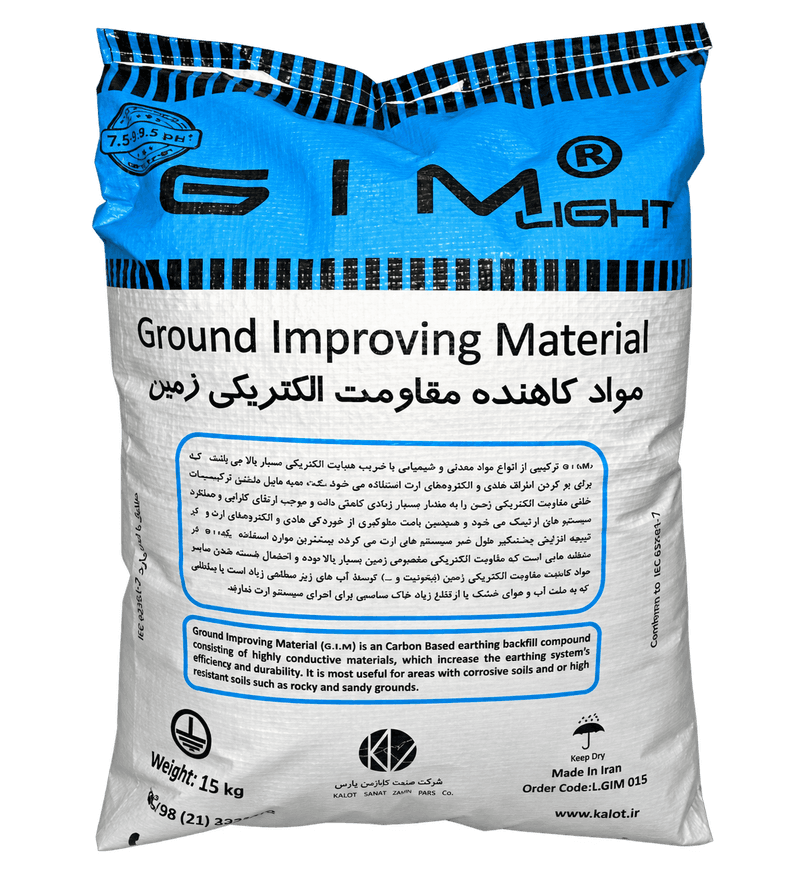

مواد کاهنده مقاومت زمین GIM LightGIM Light مادهٔ کاهندهٔ کربنی گروه کالوت برای خاک‌های معمولی و غیرخورنده است. چگالی، پایهٔ کربنی و روش اجرای آن عیناً مثل GIM است؛ مقاومت ویژهٔ آن کمتر از ۱ اهم‌متر (آزمون دانشگاه تربیت مدرس: ۰٫۷۷) و مقاومت پلاریزاسیون آن بیش از ۷٫۵ اهم‌مترمربع (آزمون: ۷٫۶۱) است. GIM Light برای ساختمان‌ها و پروژه‌های صنعتی و زیرساختی در خاک غیرخورنده، در کانال افقی، دور میلهٔ ارت یا دور صفحهٔ مسی اجرا می‌شود. اگر خاک محل خورنده است، GIM را انتخاب کنید. GIM Light هم مثل GIM با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب برای هر کیسه مخلوط می‌شود؛ ملات پس از اجرا سخت می‌شود، به هادی می‌چسبد و با آب‌های سطحی شسته نمی‌شود؛ برای همین برخی به آن «سیمان هادی» هم می‌گویند. در زمین‌های سنگلاخی که کوبیدن میلهٔ ارت سخت است، کافی است کانالی کنده شود، هادی در آن قرار گیرد و ملات GIM Light روی آن ریخته شود؛ GIM Light برای زمین‌های با مقاومت ویژهٔ بالا، کوهستانی، شنی و خشک و جاهایی که احتمال شسته شدن مواد کاهنده هست هم مناسب است.
مشاهده صفحه محصول و مشخصات فنی ←
جدول مقایسه مشخصات GIM® و GIM LIGHT® و ECOGIM با توجه به حداقل های مورد نیاز استاندارد IGS و IEC
| ویژگی | GIM® | GIM LIGHT® | ECO GIM® | IEC 62561-7 Standard | IGS-I-EL-001 Standard |
|---|---|---|---|---|---|
| Resistivity (Ω*m) | >0.5 | >1 | >1 | Mentioned In The Catalogue | Mentioned In The Catalogue |
| Polarization Resistivity (PR) (Ω* m²) | > 8 | ~ 7.5 | ~ 7.5 | PR> 4 for None-Corrosive Environments PR> 8 for Corrosive Environments | PR> 4 for None-Corrosive Environments PR> 8 for Corrosive Environments |
| S (%) | >1.4 | >1.5 | >1.9 | >2 | >2 |
| Fe (mg/lit) | 0.21 | 0.17 | 0.18 | 0.3 | 0.3 |
| Cu (mg/lit) | 0.03 | 0.04 | 0.03 | 0.05 | 0.05 |
| Zn (mg/lit) | 0.01 | 0.05 | 0.007 | 3 | 3 |
| Ni (mg/lit) | 0.04 | 0.01 | 0.01 | 0.07 | 0.07 |
| Cd (mg/lit) | 0.002 | 0.002 | 0.001 | 0.003 | 0.003 |
| Co (mg/lit) | 0.01 | 0.03 | 0.03 | 0.05 | 0.05 |
| Pb (mg/lit) | 0.008 | 0.01 | 0.01 | 0.01 | 0.01 |
| As (mg/lit) | 0.009 | 0.008 | 0.009 | - | 0.01 |
| Ba (mg/lit) | 0.06 | 0.05 | 0.05 | - | 0.05 |
| Cr (mg/lit) | 0.03 | 0.02 | 0.02 | - | 0.05 |
| Hg (mg/lit) | 0.0007 | 0.001 | 0.001 | - | 0.001 |
مقایسه مواد کاهنده مقاومت زمین GIM®، GIM LIGHT® و ECO GIM® مطابق با استانداردهای IEC 62561-7 و IGS-I-EL-001
سوالات متداول
مواد کاهنده مقاومت زمین چیست؟
ماده‌ای با مقاومت ویژهٔ کم که میان الکترود ارت و خاک ریخته می‌شود تا مقاومت سیستم زمین کم شود. استاندارد IEC 62561-7 آن را «ترکیب بهبوددهندهٔ ارت» می‌نامد و آزمون‌هایش را تعیین می‌کند.
مواد کاهندهٔ کربنی بهتر است یا رسی؟
هر دو در خانوادهٔ ما هستند. مواد کربنی GIM و GIM Light مقاومت ویژهٔ کمتری دارند و GIM برای خاک خورنده است؛ ECO GIM با پایهٔ رسی گزینهٔ اقتصادی برای خاک معمولی است. انتخاب به خورندگی خاک و حساسیت پروژه بستگی دارد.
تفاوت مواد کاهنده با بنتونیت چیست؟
بنتونیت رس طبیعی است که با جذب رطوبت رسانا می‌شود و در خاک خشک ممکن است خشک شود، ترک بخورد و از الکترود جدا شود. خانوادهٔ GIM ترکیب مهندسی‌شده است و GIM بدون نیاز به تزریق دوره‌ای آب و نمک کار می‌کند.
سیمان هادی چیست؟
«سیمان هادی» نامی است که برخی فروشندگان و خریداران به مواد کاهنده‌ای مانند GIM و GIM Light می‌دهند: هر کیسهٔ ۱۵ کیلوگرمی این مواد با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب مخلوط می‌شود؛ ملات پس از اجرا سخت می‌شود، به هادی و الکترود بیشتر می‌چسبد و با آب‌های سطحی و زیرسطحی شسته نمی‌شود. به همین دلیل در زمین‌های سنگلاخی کافی است کانالی کنده شود، هادی در آن قرار گیرد و ملات روی آن ریخته شود. ECO GIM با خاک رس آماده می‌شود و چنین سخت نمی‌شود.
مایع کاهنده مقاومت زمین هم دارید؟
مواد کاهندهٔ خانوادهٔ GIM به صورت پودر در کیسه‌های ۱۵ کیلوگرمی عرضه می‌شوند و در محل با آب به ملات تبدیل می‌شوند: هر کیسهٔ GIM یا GIM Light با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب، و هر کیسهٔ ECO GIM با ۱۵ کیلوگرم خاک رس مرغوب و ۸ لیتر آب مخلوط و دور هادی یا الکترود ریخته می‌شود. ملات GIM و GIM Light پس از اجرا سخت می‌شود و به تزریق دوره‌ای آب و نمک نیاز ندارد.

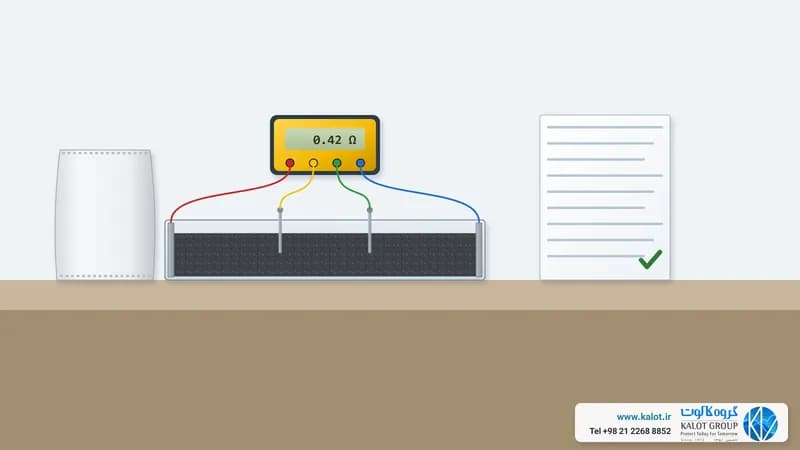

استاندارد IEC 62561-7 چه چیزهایی را می‌سنجد؟
آب‌شویی فلزهای سنگین، گوگرد (کمتر از ۲ درصد)، مقاومت ویژه، pH و خوردگی الکترود. گوگرد GIM کمتر از ۱٫۲ درصد، GIM Light ۱٫۵ درصد و ECO GIM ۱٫۹ درصد گزارش شده است.
برای یک پروژه چند کیسه مواد کاهنده لازم است؟
مقدار به روش اجرا و ابعاد کانال، حفره یا چاه بستگی دارد. با محاسبه‌گر مصرف GIM تعداد کیسه را بر اساس جدول‌های بروشور ما ببینید؛ مقدار قطعی را کارشناسان ما تأیید می‌کنند.
آیا مواد کاهنده الکترود ارت را می‌خورند؟
مادهٔ نامناسب می‌تواند خورنده باشد؛ برای همین IEC 62561-7 خوردگی را با مقاومت پلاریزاسیون روی الکترود مسی و گالوانیزه می‌سنجد. عدد بالاتر یعنی خوردگی کمتر؛ GIM با بیش از ۸ اهم‌مترمربع برای خاک‌های خورنده در نظر گرفته شده است.
مقالات مرتبط
انواع مواد کاهندهٔ مقاومت زمین کدامند؟ پایهٔ رسی، کربنی، پلیمری، فلزی و نمکی

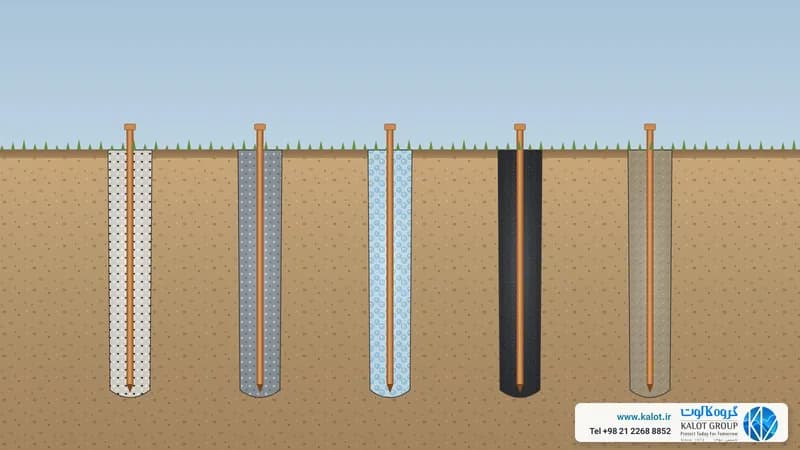

مواد کاهندهٔ مقاومت زمین را معمولاً بر اساس پایهٔ شیمیایی دسته‌بندی می‌کنند: رسی (بنتونیت)، کربنی، پلیمری، فلزی و نمک‌ها. با شکل توضیح می‌دهیم هر نوع چگونه رسانا است، به رطوبت نیاز دارد یا نه، به چه شکلی عرضه می‌شود و کدام برای سیستم ارت دائمی مناسب است.
