معرفی کامل محصول
استوانهٔ فولادی همبندی (ارت باس) برای سازه‌های فلزی

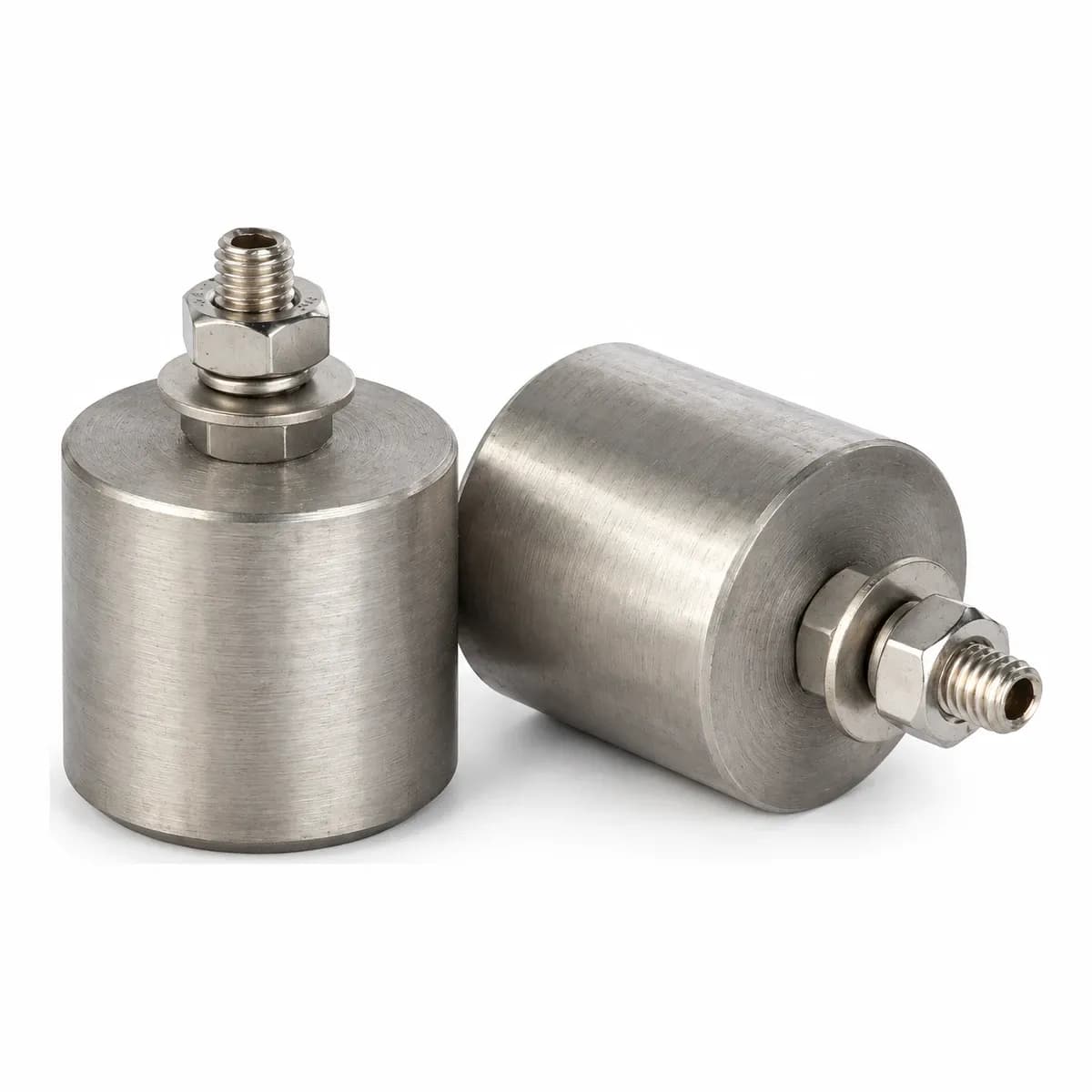

استوانهٔ فولادی همبندی (ارت باس) گروه کالوت نقطهٔ اتصال ارت دائمی روی سازه‌های فولادی می‌سازد. استوانهٔ توپر فولادی روی ستون، تیر، بدنهٔ مخزن یا شاسی تجهیزات جوش داده میشود و هادی ارت با کابلشو روی پیچ M10 آن بسته میشود؛ به این ترتیب سازهٔ فلزی بی‌سوراخ‌کاری به سیستم زمین و همبندی وصل میشود.
بدنهٔ استوانه از فولاد کربنی و پیچ، مهره‌ها و واشرها از فولاد ضد زنگ است. ارت باس را در پنج اندازهٔ استاندارد با قطر ۴۰ یا ۵۰ و طول ۳۰ تا ۵۰ میلی‌متر می‌سازیم و اندازه‌های دیگر را به سفارش. برای آشنایی با همبندی و نقش آن در سیستم زمین، مقالهٔ مربوط را ببینید.
نقطهٔ اتصال ارت دائمی روی سازهٔ فلزی
ارت باس را با اندازهٔ سازه و کابلشوی هادی انتخاب کنید: استوانه روی فولاد سازه جوش میشود و هادی ارت با کابلشو روی پیچ M10 آن بسته میشود.
- نقطهٔ اتصال ارت جوشی روی سازهٔ فولادی
- بدنهٔ فولاد کربنی، متعلقات فولاد ضد زنگ
- پیچ M10 برای کابلشوی هادی
- پنج اندازهٔ EBOS و اندازه‌های سفارشی
بی‌سوراخ‌کاری روی سازه
استوانه روی سطح سازه جوش داده میشود؛ نه ستون یا بدنهٔ مخزن سوراخ میشود و نه مقطع آن ضعیف میشود.
اتصال باز و بست‌پذیر
کابلشوی هادی روی پیچ بسته میشود و برای بازدید، اندازه‌گیری یا تعویض هادی به‌راحتی باز میشود.
جنس: فولاد کربنی و فولاد ضد زنگ
بدنهٔ استوانه از فولاد کربنی است تا با فولاد سازه جوش شود؛ پیچ دوسر، مهره‌ها و واشرها از فولاد ضد زنگ‌اند.
پنج اندازهٔ EBOS و نقشه‌ها
دیتاشیت استوانهٔ فولادی همبندی (PDF)جدول کدهای EBOS، نقشهٔ ابعادی، نقشهٔ فنی، نمای انفجاری، شماتیک اجرایی، جای نصب، مراحل نصب و نمای سه‌بعدی را در همین صفحه و با فایل PDF، کنار دیتاشیت ارت باس، در اختیار دارید.
پیشنهاد کارشناسان گروه کالوت
هنگام استعلام، نوع سازه، سطح مقطع هادی و نوع کابلشو و تعداد نقطههای اتصال را بفرستید تا کارشناسان ما اندازهٔ مناسب ارت باس و پیچ را پیشنهاد کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | نقطهٔ اتصال ارت جوشی برای سازه‌های فولادی |
بدنه | استوانهٔ توپر از فولاد کربنی |
متعلقات | فولاد ضد زنگ: پیچ دوسر M10، دو مهره، دو واشر تخت و یک واشر فنری |
رزوه | M10 |
اندازه‌ها | قطر ۴۰ یا ۵۰ و طول ۳۰ تا ۵۰ میلی‌متر (پنج کد EBOS) |
روش نصب | جوش سطح تخت استوانه به سازه، با جوش گوشهای دورتادور |
اتصال هادی | کابلشوی هادی روی پیچ، میان دو واشر تخت |
محل نصب | ستون و تیر فولادی، بدنهٔ مخزن، شاسی تجهیزات، اسکلت فلزی |
سفارش ویژه | اندازهٔ استوانه و اندازه و جنس متعلقات به سفارش |
اندازه‌های ارت باس (EBOS)
کد | قطر D (mm) | طول L (mm) | رزوه |
|---|---|---|---|
EBOS 5050 | 50 | 50 | M10 |
EBOS 5040 | 50 | 40 | M10 |
EBOS 5030 | 50 | 30 | M10 |
EBOS 4040 | 40 | 40 | M10 |
EBOS 4030 | 40 | 30 | M10 |
قطر و طول به میلی‌متر است؛ عدد اول هر کد قطر و عدد دوم طول استوانه است. اندازهٔ دیگر و پیچ متناسب با کابلشو به سفارش ساخته میشود. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

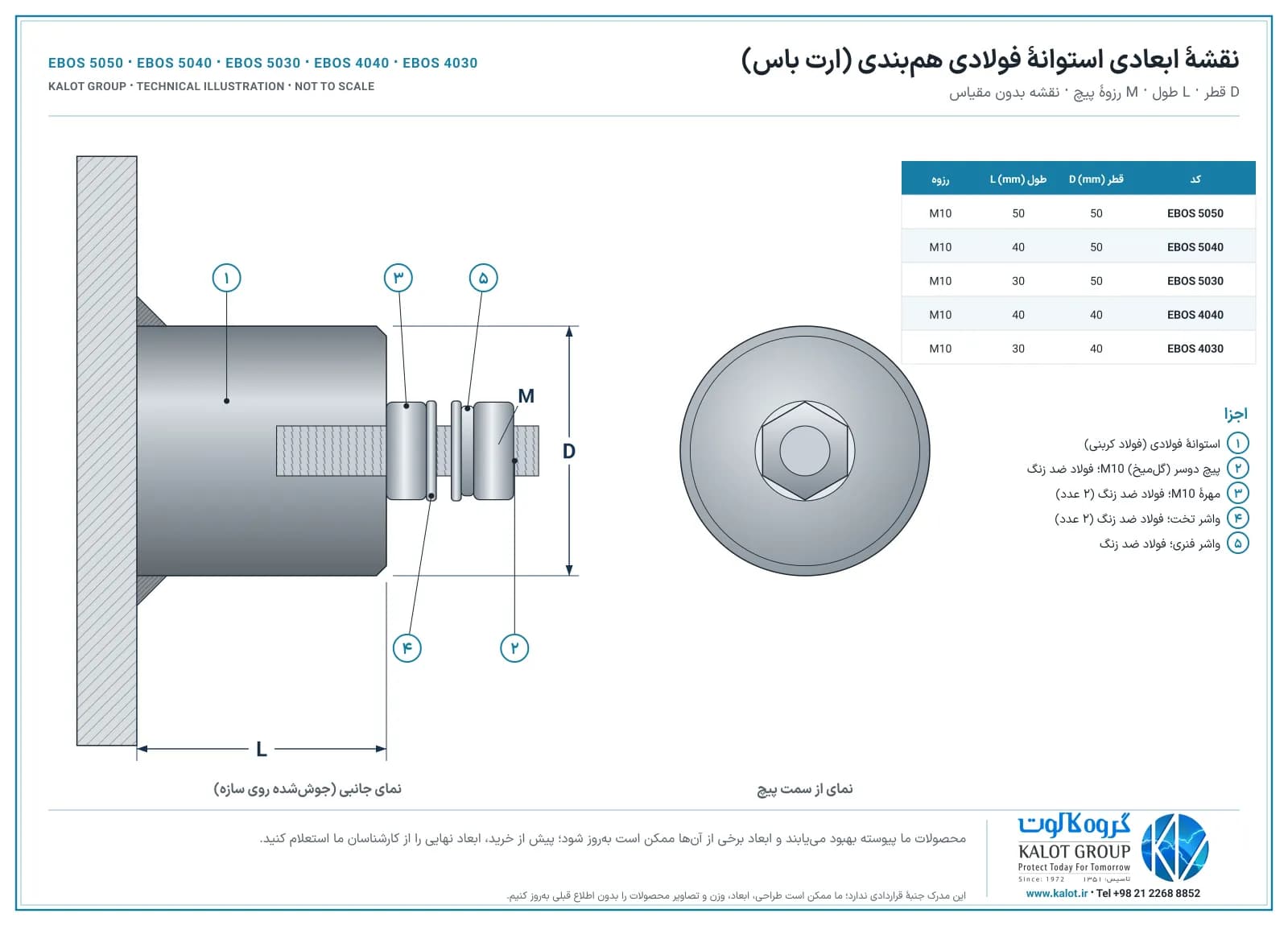

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

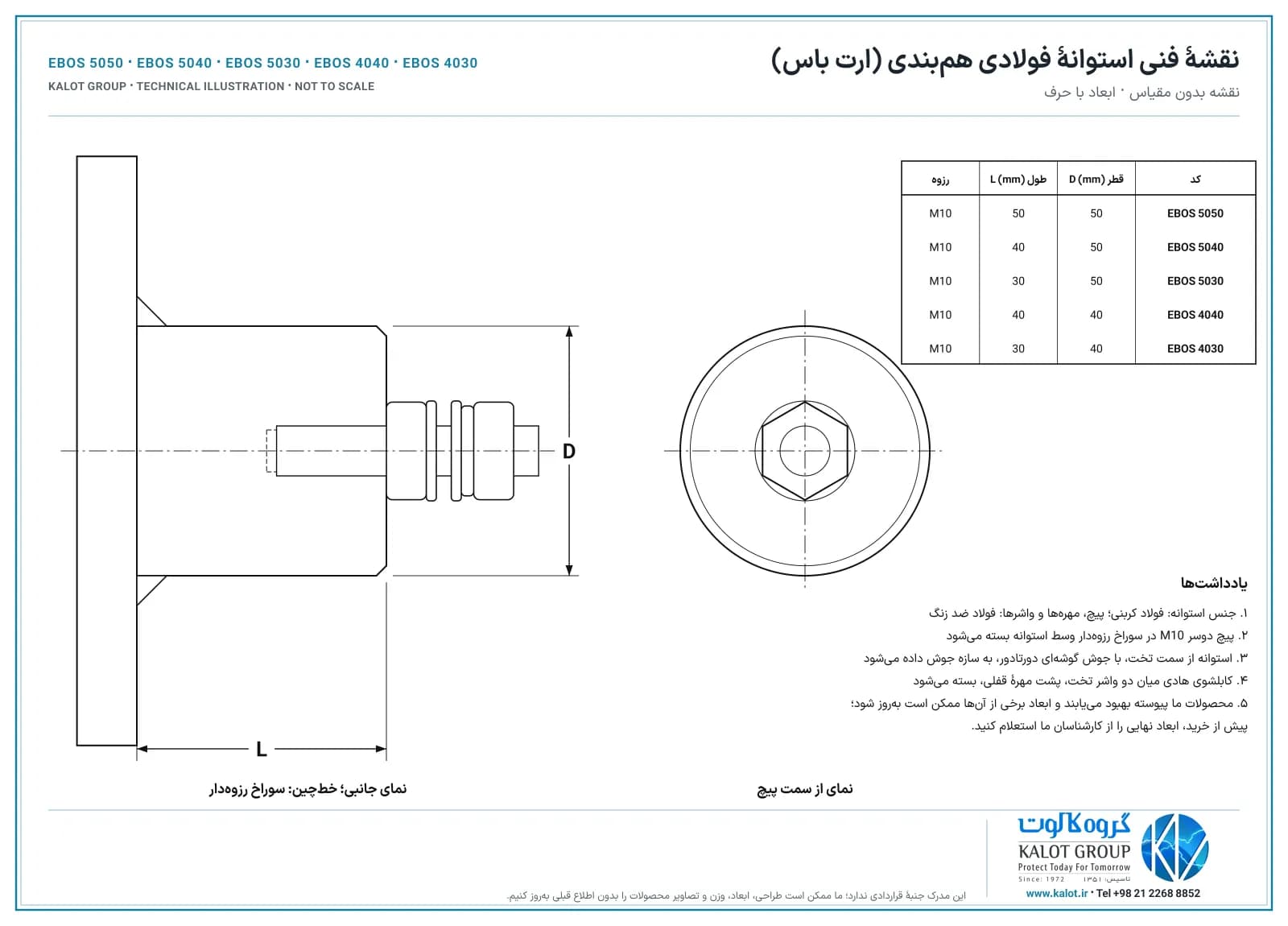

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)

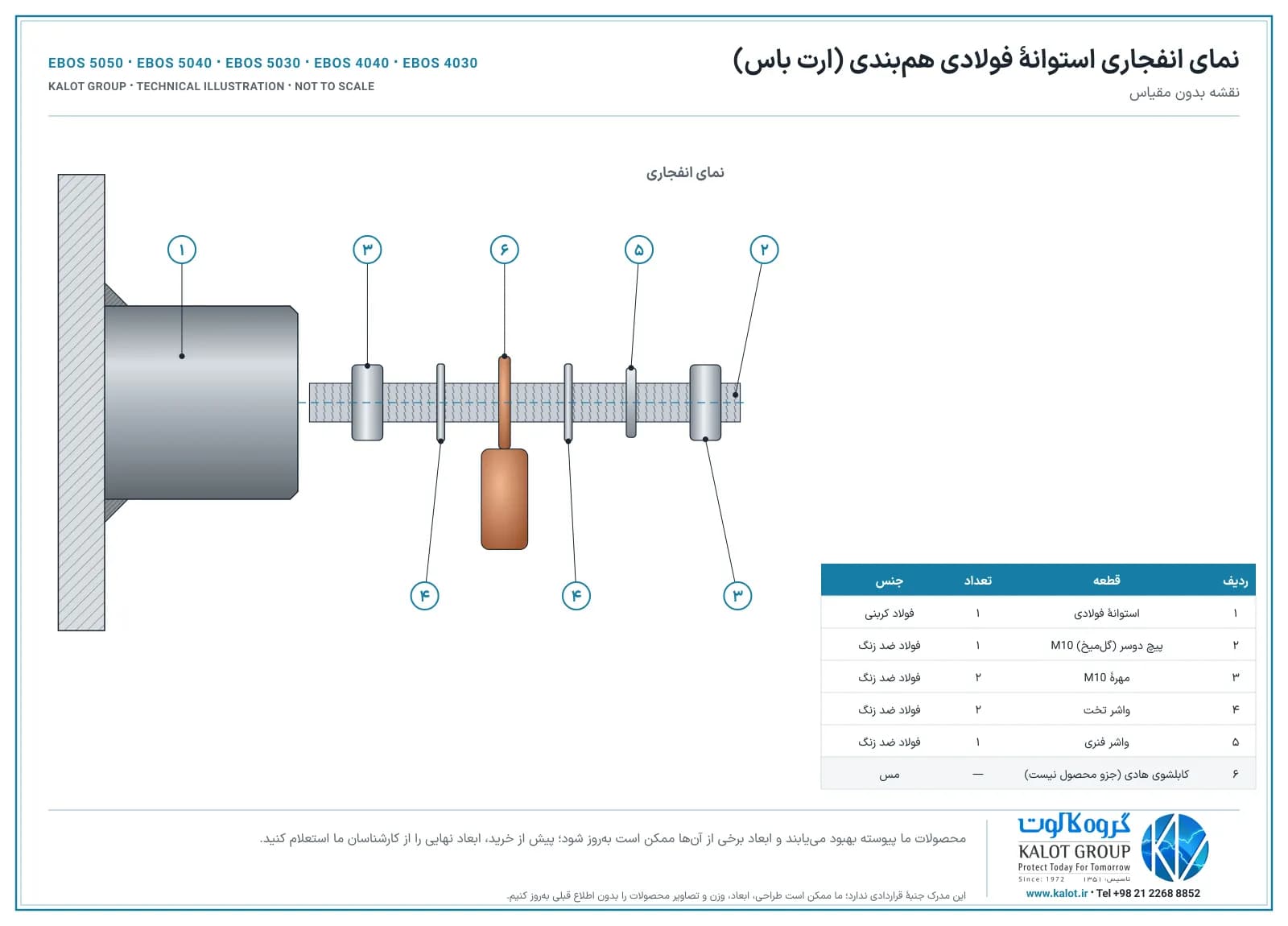

نمای انفجاری
دانلود نمای انفجاری (PDF)
ساختار و متعلقات
ارت باس استوانهای توپر از فولاد کربنی است. یک سطح آن تخت است و به سازه جوش داده میشود؛ سطح دیگر سوراخ رزوه‌دار M10 دارد که پیچ دوسر در آن بسته میشود. روی پیچ به ترتیب مهرهٔ قفلی، واشر تخت، کابلشوی هادی، واشر تخت، واشر فنری و مهره قرار می‌گیرد؛ مهرهٔ قفلی پیچ را روی استوانه ثابت میکند و کابلشو میان دو واشر بسته میشود. پیچ، مهره‌ها و واشرها از فولاد ضد زنگ هستند.
برای نمایش بزرگ کلیک کنید
کاربردهای استوانهٔ فولادی همبندی
- ستون و تیر فولادی: اتصال ستون‌های اسکلت فلزی به ارت‌بار (شینهٔ ارت) یا هادی همبندی، و اتصال هادی نزولی سیستم حفاظت در برابر صاعقه به سازه.

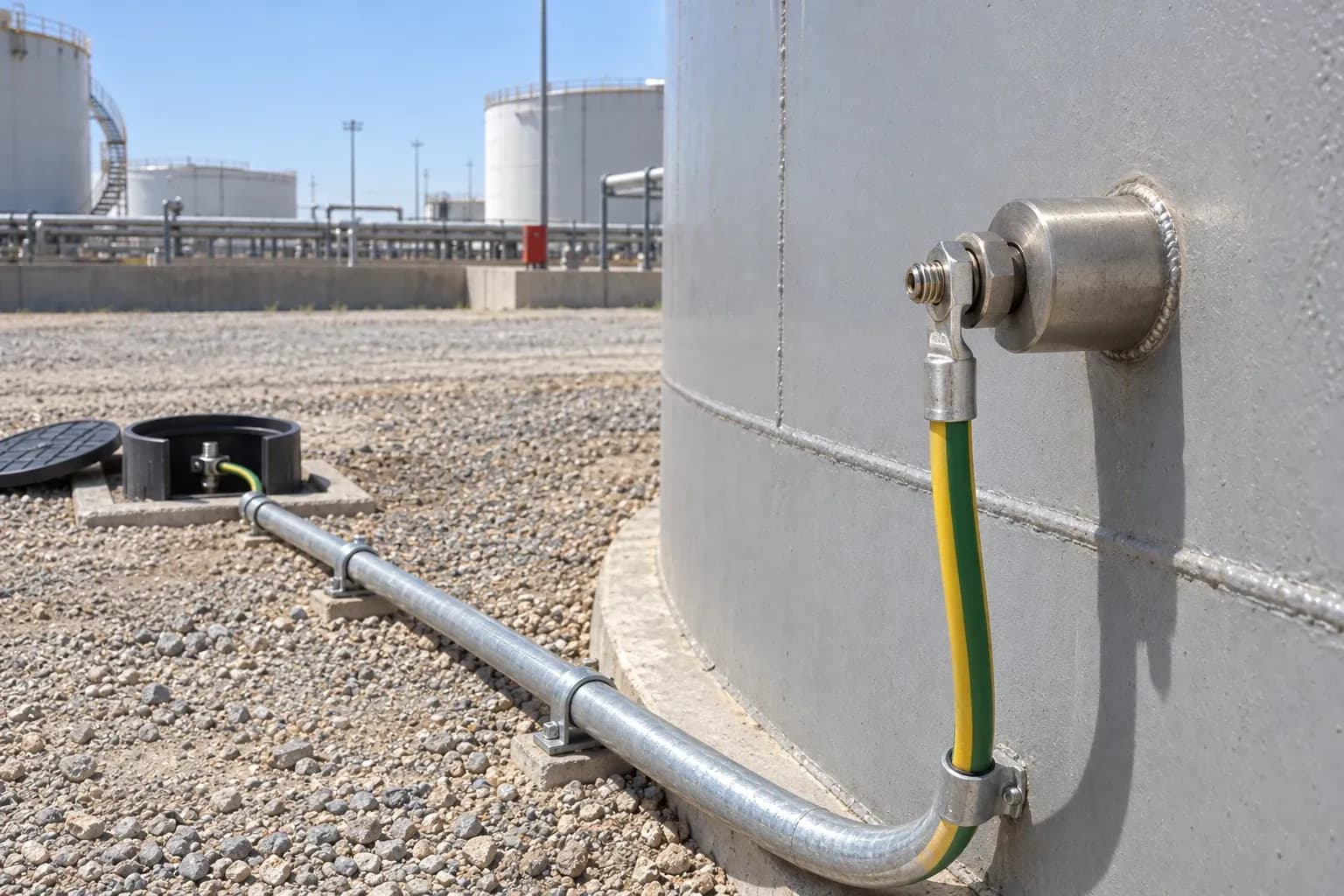

- مخزن و ظرف فولادی: نقطهٔ اتصال ارت روی بدنهٔ مخازن ذخیره و ظرف‌ها، برای اتصال آن‌ها به سیستم زمین.
- شاسی تجهیزات و تابلو: نقطهٔ اتصال هادی حفاظتی و همبندی روی شاسی ماشین‌آلات، پایهٔ تجهیزات و سازهٔ تابلو.
- اسکلت فلزی ساختمان: نقطههای اتصال همبندی اصلی ساختمان روی تیرها و ستون‌های فولادی.

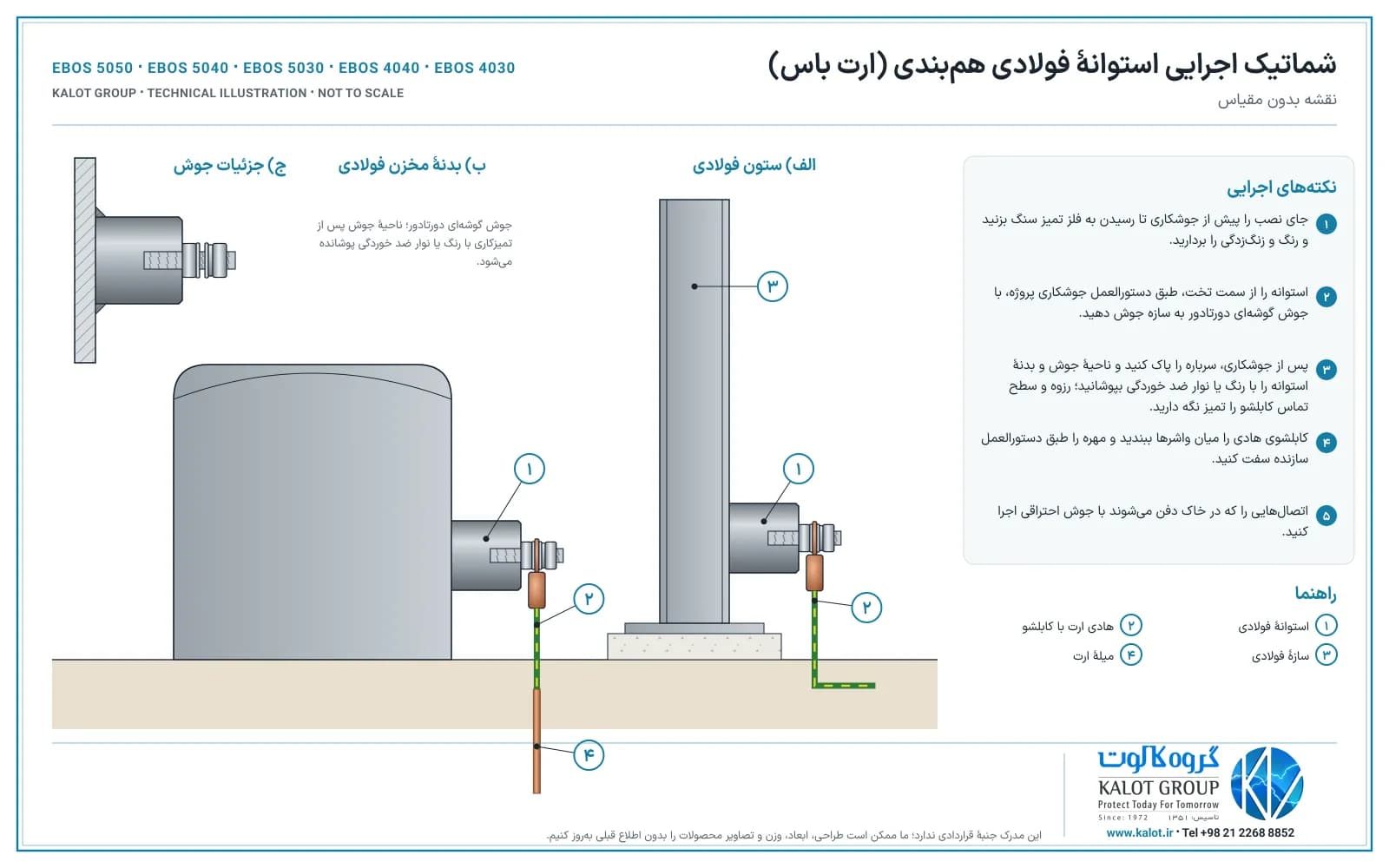

شماتیک اجرایی
دانلود شماتیک اجرایی (PDF)

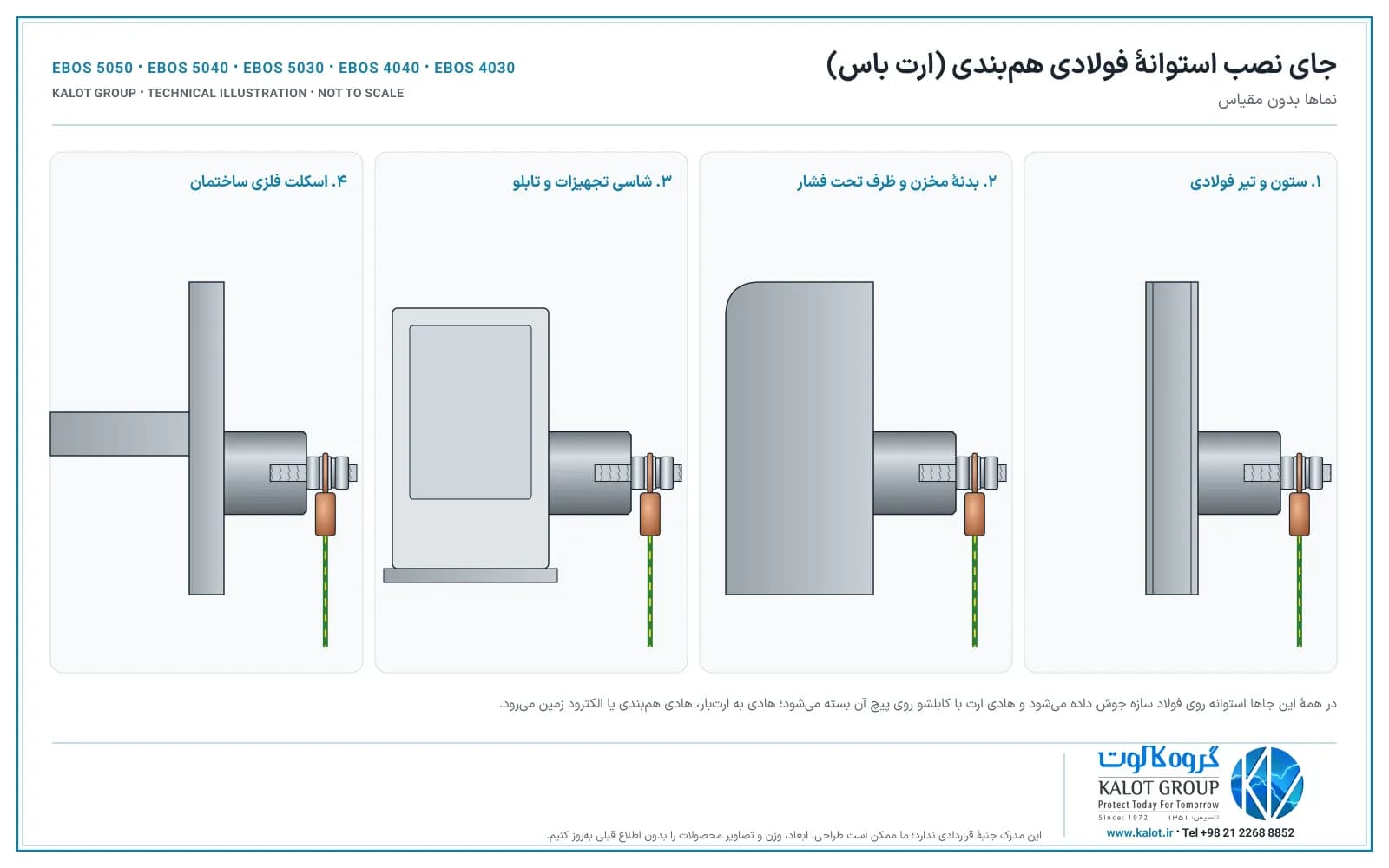

جای نصب
دانلود حالت‌های اتصال (PDF)
مراحل نصب ارت باس
- اندازهٔ ارت باس را با سازه و کابلشوی هادی انتخاب کنید و جای نصب را روی سازه، در ارتفاعی در دسترس و دور از جوش‌های موجود، علامت بزنید.
- جای نصب و حلقه‌ای دور آن را تا رسیدن به فلز تمیز سنگ بزنید و رنگ، پوستهٔ نورد، زنگ‌زدگی و چربی را بردارید.
- استوانه را عمود بر سطح بگذارید، خال‌جوش بزنید و طبق دستورالعمل جوشکاری پروژه، دورتادور جوش گوشهای بزنید؛ سرباره را پاک کنید.
- بدنهٔ استوانه، جوش و ناحیهٔ سنگخورده را با رنگ یا نوار ضد خوردگی بپوشانید؛ سطح جلوی استوانه و رزوه را تمیز نگه دارید.
- پیچ دوسر را در استوانه ببندید و مهرهٔ قفلی را روی سطح استوانه سفت کنید؛ سپس واشر تخت، کابلشو، واشر تخت، واشر فنری و مهره را ببندید و مهره را طبق دستورالعمل سازنده سفت کنید.
- پیوستگی الکتریکی میان کابلشو و سازه را بسنجید و نتیجه را ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
برای نصب، دستگاه جوش و سنگ فرز برای آماده‌سازی و جوشکاری، و یک آچار هم‌اندازهٔ مهرهٔ M10 برای بستن کابلشو لازم است.
بازدید و اندازه‌گیری
در بازدیدهای دوره‌ای، سالم بودن جوش و پوشش ضد خوردگی، محکم بودن مهره و تمیزی سطح تماس کابلشو را کنترل کنید و پیوستگی الکتریکی میان هادی و سازه را بسنجید (اندازه‌گیری مقاومت زمین). کابلشو را می‌توانید برای اندازه‌گیری باز کنید.
انتخاب و استعلام قیمت ارت باس
برای استعلام قیمت ارت باس، نوع سازه (ستون، مخزن، شاسی)، سطح مقطع هادی و نوع کابلشو و تعداد نقطههای اتصال را برای کارشناسان ما بفرستید. اگر اندازه یا رزوهٔ دیگری لازم دارید، آن را هم بنویسید.
برای نمایش بزرگ کلیک کنید
هادی ارت را می‌توان با سوراخکاری و پیچ یا با بست به سازهٔ فولادی وصل کرد؛ ولی سوراخکاری روی ستون یا بدنهٔ مخزن همیشه مجاز یا مطلوب نیست. ارت باس با یک جوش، نقطهٔ اتصالی دائمی و یکسان روی سازه می‌سازد که هادی با کابلشو روی آن بسته میشود و برای بازدید و اندازه‌گیری باز میشود.
مزایای ارت باس
- بی‌سوراخ‌کاری: سازه سوراخ نمی‌شود و مقطع آن دست نمی‌خورد.
- اتصال دائمی و مطمئن: استوانه با جوش دورتادور با فولاد سازه یکپارچه میشود.
- قابل بازدید: کابلشو روی پیچ بسته میشود و برای اندازه‌گیری باز و دوباره بسته میشود.
- متعلقات ضد زنگ: پیچ، مهره‌ها و واشرها از فولاد ضد زنگ‌اند.
- اندازهٔ مناسب هر کار: پنج اندازهٔ استاندارد و ساخت به سفارش.
ارت باس یا بست پیچی روی سازه؟
ویژگی | ارت باس (استوانهٔ فولادی) | بست اتصال سیم به سازه |
|---|---|---|
نصب روی سازه | جوش استوانه به سطح سازه | سوراخکاری سازه و بستن پیچ |
اتصال هادی | کابلشو روی پیچ M10 | سیم میان کفه‌های بست |
مناسب برای | سازه‌هایی که جوشکاری روی آن‌ها مجاز است | سازه‌هایی که سوراخکاری روی آن‌ها مجاز است |
برای اتصال سیم به سازه با پیچ و بدون جوش، بست دوپارچهٔ اتصال سیم به سازه (TECD) و بست یکپارچه (TECS) را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای سر هادی ارت که روی پیچ ارت باس بسته میشود. | |
وقتی اتصال دو پیچه می‌خواهید. | |
وقتی سیم را بی‌جوش به سازه می‌بندید. | |
برای جمع کردن هادی‌های همبندی. | |
برای اتصال هادی به آرماتور در بتن. | |
وقتی اتصال در خاک دفن میشود. |
مقایسهٔ همهٔ بست‌های ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
ارت باس گروه کالوت بر اساس IEC 62561-1 طراحی و ساخته میشود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و سیستم زمین را تعیین میکند.
IEC 62305-3 اسکلت فلزی سازه را از اجزای طبیعی سیستم حفاظت در برابر صاعقه می‌داند و همبندی بخش‌های فلزی را لازم می‌داند. مبحث سیزدهم مقررات ملی ساختمان هم قسمت‌های اصلی فلزی ساختمان، از جمله اسکلت فلزی، را از اجزای همبندی اصلی ساختمان می‌شمارد.
برای مخازن فولادی، استانداردهایی مانند API RP 545 و NFPA 780 به اتصال مخزن به سیستم زمین و همبندی آن می‌پردازند. جوشکاری روی مخزن یا ظرف تحت فشار تابع دستورالعمل جوشکاری و تأیید مسئول فنی پروژه است.
جای نقطههای اتصال، سطح مقطع هادی و روش اتصال را طراح سیستم زمین تعیین میکند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
نمای سه‌بعدی نصب ارت باس
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی استوانهٔ فولادی هم‌بندیزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی استوانهٔ فولادی هم‌بندیزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری استوانهٔ فولادی هم‌بندیزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی استوانهٔ فولادی هم‌بندیزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال استوانهٔ فولادی هم‌بندیزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب استوانهٔ فولادی هم‌بندیزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
ارت باس (استوانهٔ فولادی همبندی) چیست؟
ارت باس استوانهای توپر از فولاد است که روی سازهٔ فولادی، مثل ستون، تیر یا بدنهٔ مخزن، جوش داده میشود و روی آن یک پیچ M10 برای بستن کابلشوی هادی ارت قرار دارد. به این ترتیب سازه یک نقطهٔ اتصال ارت دائمی و قابل بازدید پیدا میکند.
ارت باس گروه کالوت از چه جنسی است؟
بدنهٔ استوانه از فولاد کربنی است تا با فولاد سازه جوش شود؛ پیچ دوسر، دو مهره، دو واشر تخت و واشر فنری از فولاد ضد زنگ‌اند. اندازه و جنس متعلقات دیگر را به سفارش تأمین می‌کنیم.
چه اندازه‌هایی دارد؟
پنج اندازهٔ استاندارد با رزوهٔ M10: EBOS 5050، EBOS 5040، EBOS 5030، EBOS 4040 و EBOS 4030؛ عدد اول قطر و عدد دوم طول استوانه بر حسب میلی‌متر است. اندازه‌های دیگر را به سفارش می‌سازیم.
ارت باس چطور نصب میشود؟
جای نصب تا فلز تمیز سنگ زده میشود، استوانه با جوش گوشهای دورتادور به سازه جوش داده میشود و ناحیهٔ جوش با رنگ یا نوار ضد خوردگی پوشانده میشود. سپس کابلشوی هادی میان دو واشر روی پیچ بسته و مهره طبق دستورالعمل سازنده سفت میشود.
آیا میشود ارت باس را روی مخزن نصب کرد؟
بله؛ ارت باس برای ایجاد نقطهٔ اتصال ارت روی بدنهٔ مخازن و ظرف‌های فولادی به کار می‌رود. جوشکاری روی مخزن یا ظرف تحت فشار باید طبق دستورالعمل جوشکاری و با تأیید مسئول فنی پروژه انجام شود.
ارت باس بهتر است یا بستن هادی با پیچ و سوراخکاری روی سازه؟
هر دو روش به کار میروند. ارت باس سازه را سوراخ نمیکند و با جوش یکپارچه میشود؛ وقتی جوشکاری مجاز نیست، بست اتصال سیم به سازه با پیچ و سوراخکاری گزینهٔ مناسب است.
چه هادیای به ارت باس وصل میشود؟
هر هادی ارت یا همبندی که سر آن کابلشو با سوراخ مناسب پیچ M10 داشته باشد؛ مثل سیم مسی افشان با روکش سبز و زرد یا تسمه با سوراخ.
پس از جوشکاری چه کاری لازم است؟
سرباره را پاک کنید و بدنهٔ استوانه، جوش و ناحیهٔ سنگخورده را با رنگ یا نوار ضد خوردگی بپوشانید؛ سطح جلوی استوانه و رزوه را تمیز نگه دارید تا تماس کابلشو خوب بماند. سپس پیوستگی الکتریکی را بسنجید.
برای استعلام قیمت چه اطلاعاتی بفرستیم؟
نوع سازه، سطح مقطع هادی و نوع کابلشو، تعداد نقطههای اتصال و اگر اندازه یا رزوهٔ دیگری لازم دارید، آن را بفرستید تا کارشناسان ما پیشنهاد و قیمت بدهند.
