هادی‌ها

هادی‌های سیستم ارتینگ و حفاظت در برابر صاعقه

انواع تسمه، سیم و هادی‌های مسی، فولادی گالوانیزه و استنلس استیل برای ایجاد مسیر مطمئن و پایدار جریان الکتریکی در سیستم‌های ارتینگ، حفاظت در برابر صاعقه، هم‌بندی و هم‌پتانسیل‌سازی به‌کار می‌روند. انتخاب صحیح جنس، سطح مقطع و ابعاد هادی با توجه به نوع کاربرد، شرایط محیطی، خوردگی و الزامات فنی پروژه، نقش مهمی در ایمنی، دوام و عملکرد صحیح سیستم دارد.

کالوت مجموعه‌ای متنوع از هادی‌ها را برای استفاده به‌عنوان هادی نزولی صاعقه (Down Conductor)، هادی شبکه ارت، اتصالات هم‌بندی و سیستم‌های هم‌پتانسیل‌سازی در پروژه‌های ساختمانی و صنعتی ارائه می‌کند.

تسمه استیل ارت (تسمه استنلس استیل) گروه کالوت؛ رول تسمهٔ فولاد ضد زنگ، سر تسمه و مقطع آن با پهنای W و ضخامت T

هادی‌ها

تسمه استیل ارت (تسمه فولاد ضد زنگ) برای ارتینگ و حفاظت در برابر صاعقه

تسمه استیل ارت (تسمهٔ فولاد ضد زنگ) گروه کالوت، هادی تخت فولاد ضد زنگ برای هادی نزولی و شبکهٔ بام، و برای ارت پی، گذر هادی از بتن به خاک و حلقهٔ ارت است. این تسمه را در دو اندازه عرضه می‌کنیم: ۲۵ × ۲ از 304L برای هوا و ۳۵ × ۳ از 316L با دست‌کم ۲٪ مولیبدن برای خاک و جاهای خورنده. تسمهٔ استیل روکشی ندارد که آسیب ببیند و کنار آلومینیوم، روی و قطعات گالوانیزه در هوا هم به کار می‌رود. برای اتصال‌های تسمهٔ ۲۵ × ۲ این بست‌های کالوت را پیشنهاد می‌کنیم: بست دوپارچهٔ استنلس استیل اتصال تسمه به دیوار و بست یکپارچهٔ استیل STS برای مهار روی دیوار و جان‌پناه، بست مربعی چهارراه برنجی در تقاطع‌ها و سکسیونر برنجی روی هادی نزولی. تسمهٔ ۳۵ × ۳ از 316L را درون بتن پی مستقیم به آرماتور وصل کنید و از بتن به خاک بیاورید؛ اتصال‌های دفن‌شده را جوش دهید و روی جوش را بپوشانید، و بست را در خاک دفن نکنید.

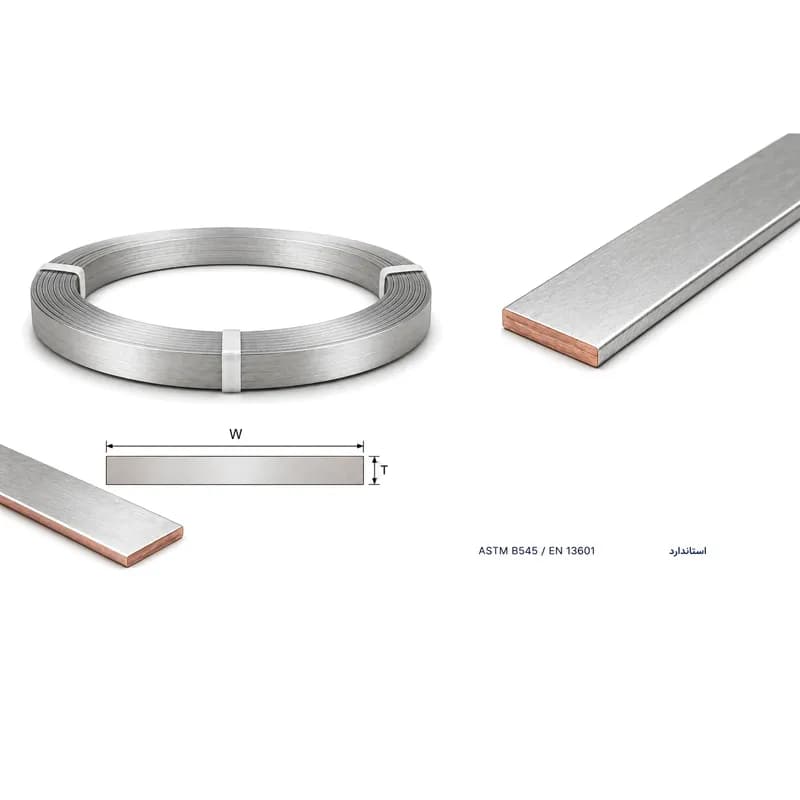

تسمه مسی قلع اندود گروه کالوت؛ رول تسمهٔ مس با روکش قلع، سر بریده با مغز مسی و مقطع آن با پهنای W و ضخامت T

هادی‌ها

تسمه مسی قلع‌اندود (تسمه مس با روکش قلع) برای ارتینگ و حفاظت در برابر صاعقه

تسمه مسی قلع اندود (تسمه مس با روکش قلع) گروه کالوت، همان تسمهٔ مسی یکپارچه است که روی همهٔ سطح‌هایش لایه‌ای از قلع نشسته است. این تسمه را جایی به کار می‌بریم که مس در هوا با فولاد گالوانیزه، روی یا آلومینیوم تماس دارد یا کنار آن‌هاست، در ناحیهٔ گاز دودکش ساختمان، برای هادی نزولی صاعقه‌گیر و برای نماهایی که نباید لک سبز مس بگیرند. تسمهٔ قلع‌اندود را در هفت اندازه، از ۲۰ × ۳ تا ۳۰ × ۵ میلی‌متر، به‌صورت رول عرضه می‌کنیم؛ سطح مقطع و وزن هر متر آن همان تسمهٔ مسی ساده است. اتصال‌های تسمهٔ قلع‌اندود را با بست‌های برنجی کالوت برقرار می‌کنیم: بست برنجی دوپارچهٔ دیواری، بست مربعی چهارراه، بست اتصال دوراه تسمه به تسمه، سکسیونر برنجی و بست هم‌بندی تسمه به صفحهٔ فلزی. در خاک و بتن، تسمهٔ مسی ساده را پیشنهاد می‌کنیم: روکش قلع در خاک مزیتی ندارد و تسمهٔ قلع‌اندود در خاک همان قواعد مس را دارد. هادی نزولی قلع‌اندود تا سکسیونر بالای زمین می‌آید و از سکسیونر به پایین، سیم مسی لخت تا دریچهٔ ارت ادامه می‌یابد.

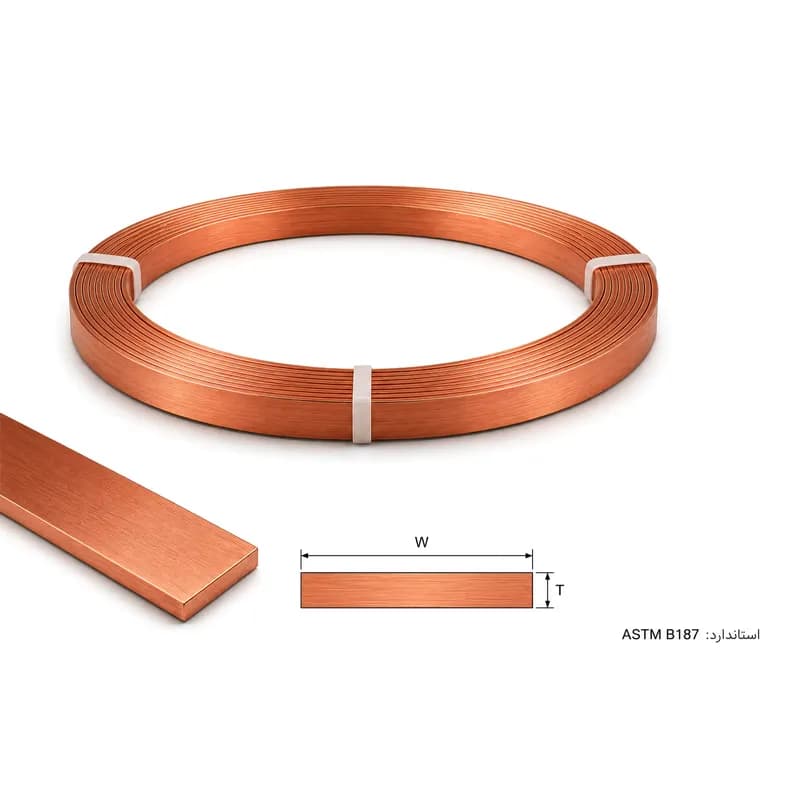

تسمه مسی گروه کالوت؛ رول تسمهٔ مسی ارت، سر بریدهٔ تسمه و مقطع آن با پهنای W و ضخامت T

هادی‌ها

تسمه مسی (تسمه مسی ارت بدون روکش) برای ارتینگ و حفاظت در برابر صاعقه

تسمه مسی گروه کالوت، هادی تخت مسی بدون روکش است که در حفاظت در برابر صاعقه، به‌عنوان هادی نزولی و شبکهٔ بام، و در ارتینگ، به‌عنوان حلقه و شبکهٔ ارت، هادی اتصال زمین و هادی هم‌بندی به کار می‌رود. این تسمه را در ده اندازه، از ۲۰ × ۳ تا ۶۰ × ۵ میلی‌متر، به‌صورت رول عرضه می‌کنیم. تسمهٔ مسی روی دیوار و جان‌پناه صاف می‌نشیند، با همان سطح مقطع سطح تماس بیشتری از هادی گرد با خاک دارد و با بست‌های برنجی و جوش احتراقی کالوت یک سیستم یکپارچه می‌سازد. اتصال‌های تسمهٔ مسی را با بست‌های برنجی کالوت برقرار می‌کنیم: بست برنجی دوپارچهٔ دیواری، بست مربعی چهارراه، بست اتصال دوراه تسمه به تسمه، بست A تایپ روی سر میلهٔ ارت و سکسیونر برنجی روی هادی نزولی. اتصال‌های دفن‌شده را با جوش احتراقی می‌سازیم. در خاک و درون دریچهٔ ارت تا شینهٔ دریچه، هادی مسی لخت به کار می‌رود و دور دریچه بتن ریخته می‌شود؛ از دریچه به بالا تا شینهٔ اصلی ارت، کابل ارت سبز و زرد به کار می‌رود.

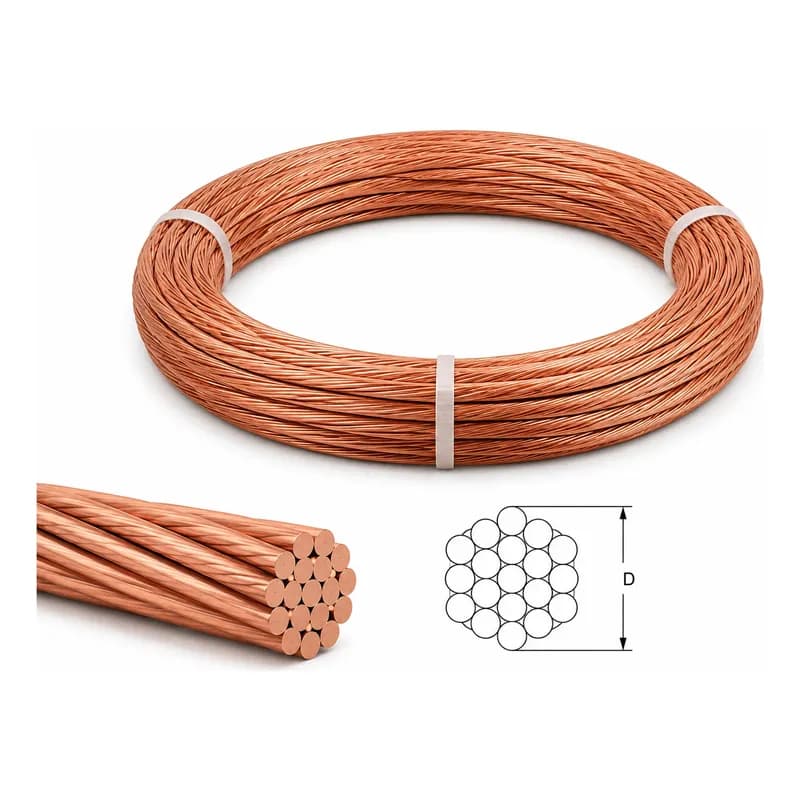

سیم لخت مسی گروه کالوت؛ کلاف سیم مسی افشان بدون روکش، سر بریدهٔ سیم و مقطع ۱۹ رشته

هادی‌ها

سیم لخت مسی (سیم مسی ارت بدون روکش) برای ارتینگ و حفاظت در برابر صاعقه

سیم لخت مسی گروه کالوت، هادی مسی افشانِ بدون روکش است که در ارتینگ و حفاظت در برابر صاعقه، به‌عنوان الکترود زمین، هادی اتصال زمین، هادی نزولی و هادی هم‌بندی به کار می‌رود. این سیم را در دو نوع عرضه می‌کنیم: نرم (آنیل‌شده) در نمره‌های ۶ تا ۴۰۰ و سخت در نمره‌های ۳۵ تا ۹۵ میلی‌متر مربع. سیم نرم در ترانشه، چاه ارت و دور قطعات به‌آسانی خم می‌شود و بیشتر در شبکه و حلقهٔ ارت، چاه ارت و هم‌بندی به کار می‌رود؛ سیم سخت در مسیرهای کشیده و میان تکیه‌گاه‌ها صاف‌تر می‌ماند. همهٔ اتصال‌های سیم لخت مسی را با محصولات مسی و برنجی کالوت می‌سازیم: بست G تایپ و بست U برنجی روی سر میلهٔ ارت، بست‌های برنجی سیم به سیم و دیواری، کابلشو و جوش احتراقی. در خاک و درون دریچهٔ ارت تا شینهٔ دریچه، سیم لخت مسی به کار می‌رود و دور دریچه بتن ریخته می‌شود؛ از دریچه به بالا تا شینهٔ اصلی ارت، کابل ارت مسی سبز و زرد به کار می‌رود. در خاک، قطعات گالوانیزه در این سیستم جایی ندارند.

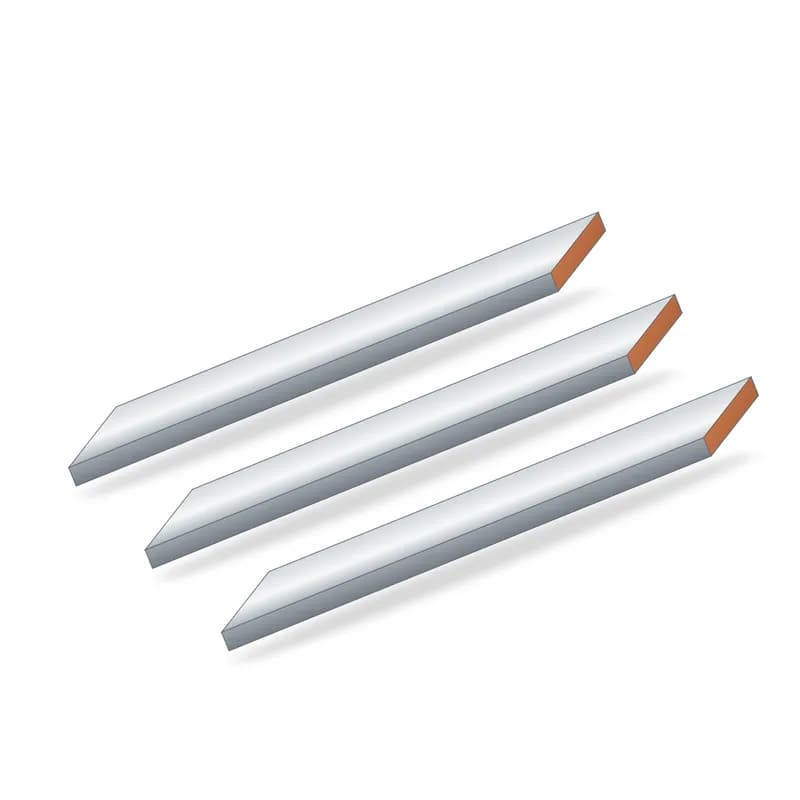

شمش مسی قلع اندود گروه کالوت در شاخهٔ ۴ متری با مغز مسی در سر بریده؛ تصویر نمایشی سه شاخه شمش مسی با روکش قلع

هادی‌ها

شمش مسی قلع‌اندود (شمش مسی با روکش قلع) در شاخهٔ ۴ متری

شمش مسی قلع اندود (شمش مسی با روکش قلع) گروه کالوت، هادی تخت مسی با روکش قلع در شاخهٔ ۴ متری است. آن را جایی به کار می‌بریم که شینه یا اتصال مسی در هوا با فولاد گالوانیزه یا آلومینیوم تماس دارد، و برای ارت بار و شینهٔ هم‌بندی در اتاق‌های برق مرطوب. این شمش را در سه اندازهٔ ۲۵ × ۵، ۳۰ × ۵ و ۵۰ × ۵ میلی‌متر عرضه می‌کنیم.

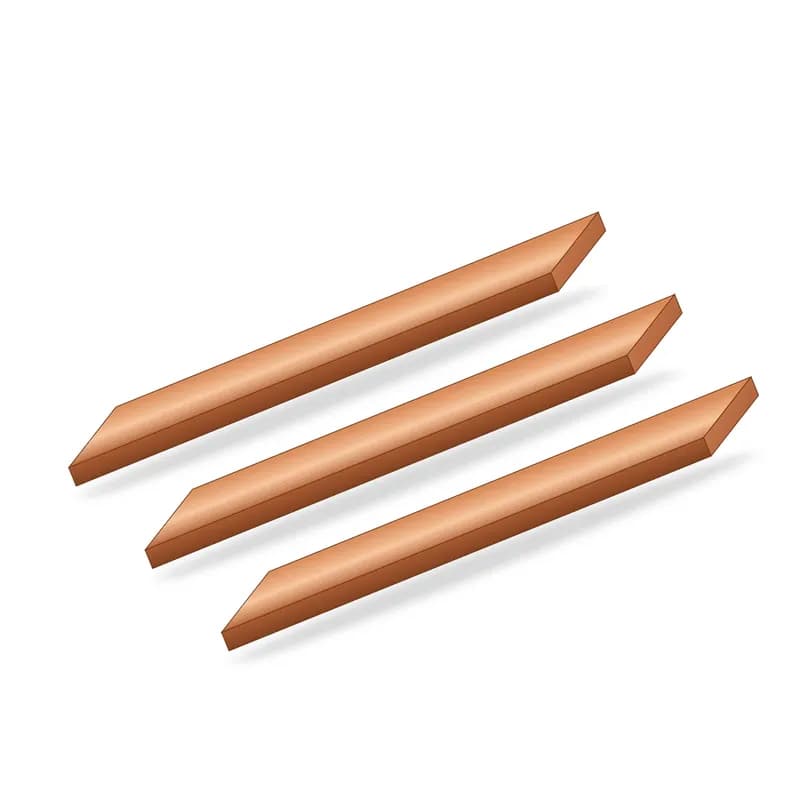

شمش مسی بدون روکش گروه کالوت در شاخهٔ ۴ متری؛ تصویر نمایشی سه شاخه شمش مسی

هادی‌ها

شمش مسی بدون روکش در شاخهٔ ۴ متری برای ارتینگ و هم‌بندی

شمش مسی بدون روکش گروه کالوت، هادی تخت مسی در شاخهٔ ۴ متری است که برای شینهٔ اصلی ارت، ارت بار، شینهٔ هم‌بندی و اتصال‌های کوتاه و سخت در پست، اتاق ترانسفورماتور، اتاق برق و تابلو به کار می‌رود. این شمش را در بیست اندازه، از ۲۰ × ۳ تا ۱۲۰ × ۲۰ میلی‌متر، عرضه می‌کنیم.

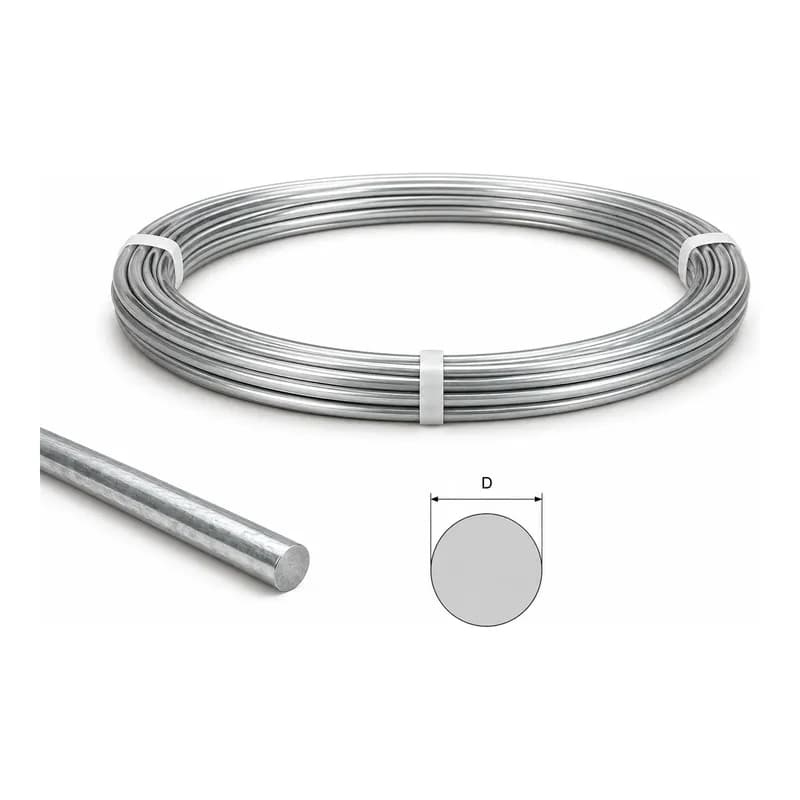

کلاف مفتول فولادی گالوانیزهٔ گروه کالوت (راند وایر) با تکهٔ بریده و مقطع آن

هادی‌ها

مفتول فولادی گالوانیزه (راند وایر) برای ارت فونداسیون و حفاظت در برابر صاعقه

مفتول گالوانیزه ارت گروه کالوت، که در بازار «راند وایر» هم نامیده می‌شود، هادی گرد و توپر فولادی ۱۰ میلی‌متری با روکش گالوانیزهٔ گرم است. ما بیشتر آن را در ارت فونداسیون به کار می‌بریم: پیش از بتن‌ریزی، مفتول به‌صورت حلقه‌ای بسته روی آرماتور پی کشیده و با بست به میلگردها بسته می‌شود تا همراه آرماتور پیوستهٔ پی، الکترود زمین ساختمان باشد و به پایانهٔ اصلی ارت برسد. همین مفتول در سیستم حفاظت در برابر صاعقه، هادی نزولی و هادی شبکهٔ بام است و برای حلقهٔ ارت و هم‌بندی سازه‌ها و قطعه‌های فلزی هم به کار می‌رود. مفتول گالوانیزه را با کد ⁦RWG 010⁩ در کلاف‌های حدود ۳۷ کیلوگرمی عرضه می‌کنیم و قطر ۱۲ را هم به درخواست عرضه می‌کنیم. بست‌های گالوانیزهٔ هم‌جنس آن را هم داریم: بست اتصال مفتول گالوانیزه به آرماتور، بست کراس گالوانیزه، بست U گالوانیزه و بست ارت و هم‌بندی فونداسیون. به این ترتیب از پی تا بام، سیستمی یکپارچه از فولاد گالوانیزه دارید که مس و برنج در آن جایی ندارند. خروجی‌های پی را درون بتن یا دیوار تا داخل ساختمان یا بالاتر از سطح زمین می‌آوریم تا مفتول گالوانیزه از بتن مستقیم وارد خاک نشود.

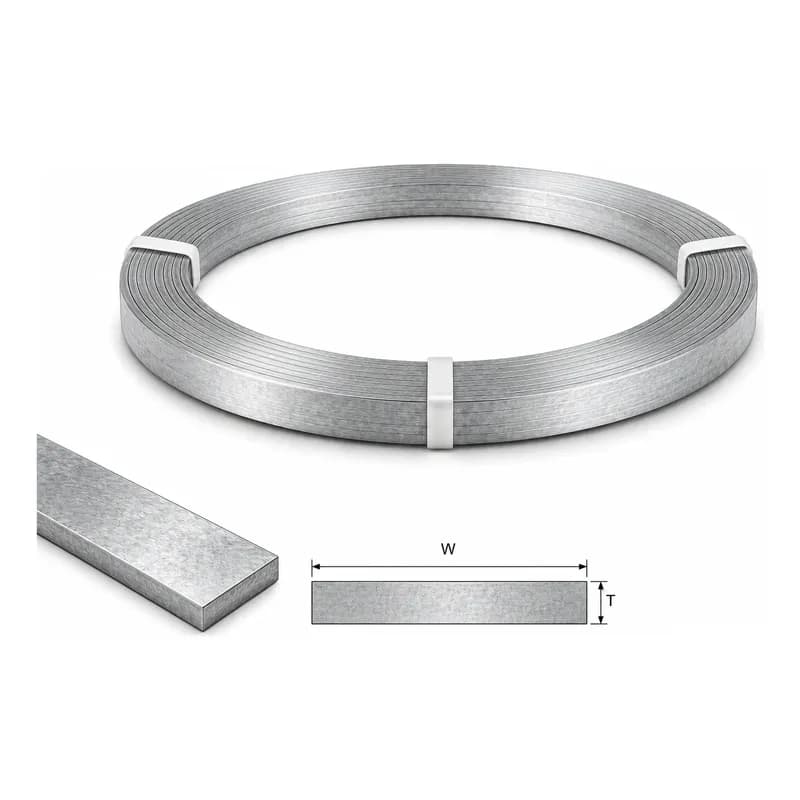

تسمه گالوانیزه ارت ۳۰×۳ گروه کالوت؛ رول تسمهٔ فولادی توپر با روکش گالوانیزهٔ گرم ۷۰ میکرونی، تکهٔ تسمه و مقطع آن

هادی‌ها

تسمه فولادی گالوانیزه (تسمه گالوانیزه ارت) برای ارت فونداسیون و حفاظت در برابر صاعقه

تسمه گالوانیزه ارت گروه کالوت، تسمهٔ فولادی توپر ۳۰ × ۳ میلی‌متری با سطح مقطع ۹۰ میلی‌متر مربع و روکش گالوانیزهٔ گرم ۷۰ میکرونی است که در ارتینگ و حفاظت در برابر صاعقه، به‌عنوان هادی زمین، هادی هم‌بندی و هادی نزولی به کار می‌رود. پهنای تخت آن سطح تماس زیادی با بتن و خاک دارد و میان کفه‌های تخت بست، بی‌آنکه سوراخ شود، محکم بسته می‌شود. بیشترین کاربرد آن ارت فونداسیون درون بتن پی و هادی دفن‌شدهٔ شبکه‌های ارتی است که همهٔ اجزایشان فولاد گالوانیزه است. تسمهٔ گالوانیزه را با کد سفارش ⁦GST 303⁩ به‌صورت رول عرضه می‌کنیم و میلهٔ ارت گالوانیزه، مفتول گالوانیزه و بست‌های گالوانیزهٔ هم‌جنس آن را هم می‌سازیم تا همهٔ سیستم از یک جنس باشد. فولاد گالوانیزه را در خاک به مس، برنج یا فولاد ضد زنگ وصل نکنید. اگر هادی باید از بتن پی به خاک برود، یا الکترودی کنار پی بتن‌مسلح لازم است، میلهٔ ارت فولاد ضد زنگ گرید 316 یا تسمهٔ فولاد ضد زنگ ۳۵ × ۳ گرید 316L را پیشنهاد می‌کنیم.

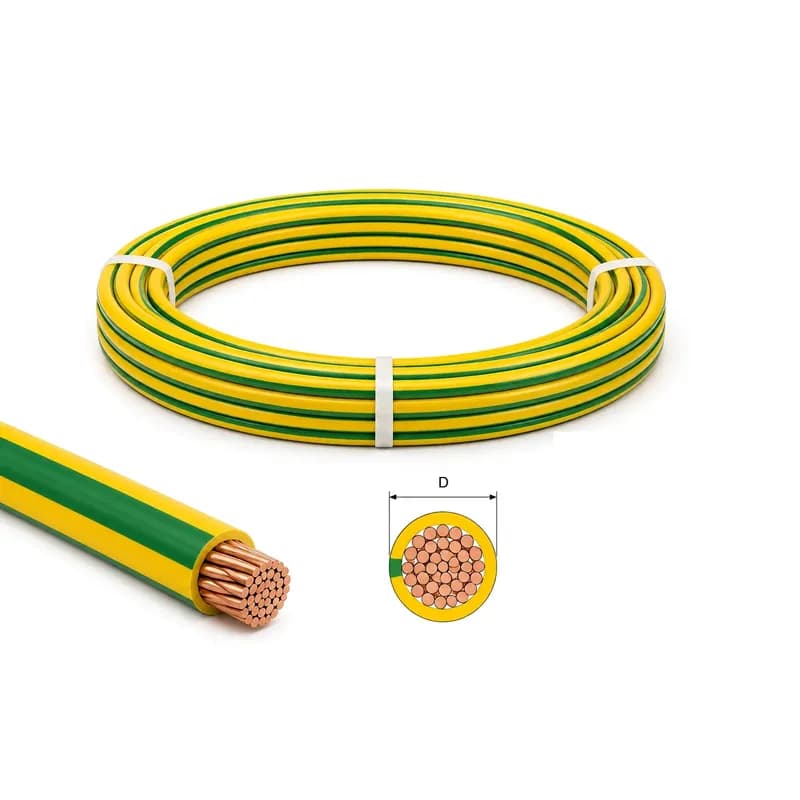

کابل ارت سبز و زرد گروه کالوت؛ کلاف کابل مسی رشته‌ای با عایق PVC سبز و زرد، سر بریدهٔ کابل و مقطع آن با قطر بیرونی D

هادی‌ها

کابل ارت سبز و زرد (سیم ارت مسی روکش‌دار) برای هادی حفاظتی و هم‌بندی

کابل ارت سبز و زرد گروه کالوت، هادی مسی رشته‌ای با عایق PVC سبز و زرد است که بالای زمین، به‌عنوان هادی اتصال زمین از شینهٔ دریچهٔ ارت تا شینهٔ اصلی ارت، هادی حفاظتی (PE) تابلوها و مدارها و هادی هم‌بندی لوله‌ها، سازه‌های فلزی و تجهیزات به کار می‌رود. این کابل را در نمره‌های ۶ تا ۳۰۰ میلی‌متر مربع، با ولتاژ نامی ۴۵۰/۷۵۰ ولت، عرضه می‌کنیم. رنگ سبز و زرد، هادی حفاظتی را در سراسر مسیر، روی ارت بار و درون تابلو قابل شناسایی می‌کند و عایق آن، هادی را از خوردگی و تماس با فلزهای ناهمسان جدا می‌کند؛ جایی که آسیب مکانیکی محتمل است، کابل را درون لوله یا ترانکینگ بکشید. اتصال‌های کابل ارت سبز و زرد را با کابلشوی مسی قلع‌اندود روی ارت بار، شینهٔ دریچهٔ ارت و قطعات هم‌بندی کالوت برقرار می‌کنیم. در خاک و درون دریچهٔ ارت تا شینهٔ دریچه، سیم لخت مسی به کار می‌بریم و دور دریچه بتن می‌ریزیم؛ کابل سبز و زرد از شینهٔ دریچه آغاز می‌شود، از دریچه تا ورود به ساختمان درون لولهٔ غیرفلزی مقاوم در برابر آفتاب می‌رود و درون ساختمان قابل دیدن یا درون لوله تا شینهٔ اصلی ارت می‌رسد.
