بست U سه‌پارچه اتصال دو سیم به میله ارت و آرماتور

کد و اندازهٔ بست U سه‌پارچه (UBTV)

قطر به میلی‌متر و سطح مقطع به میلی‌متر مربع است؛ W پهنای کفه‌ها و H عمق آن‌هاست. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

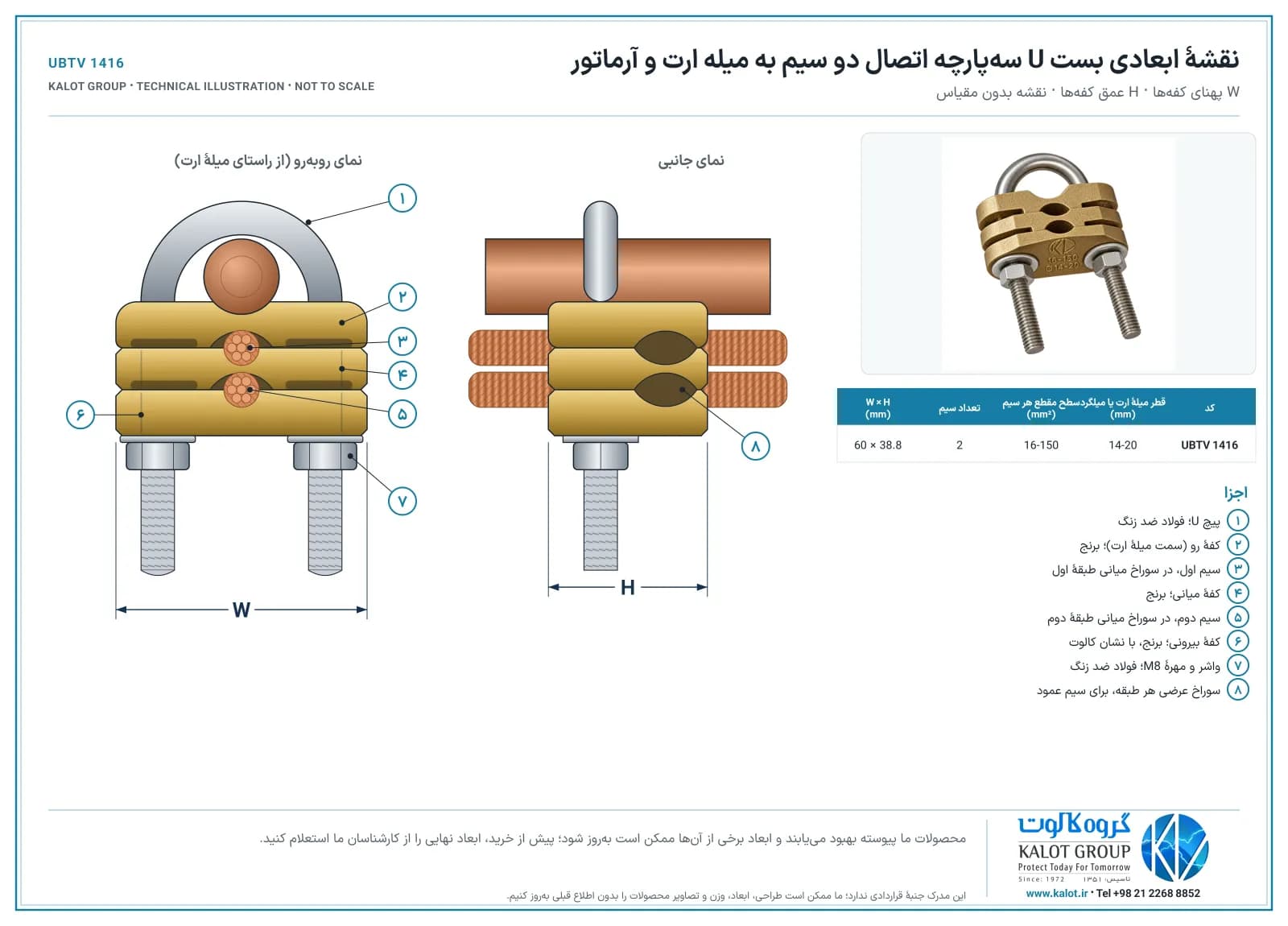

نقشهٔ ابعادی بست U سه‌پارچه

دانلود نقشهٔ ابعادی (PDF)

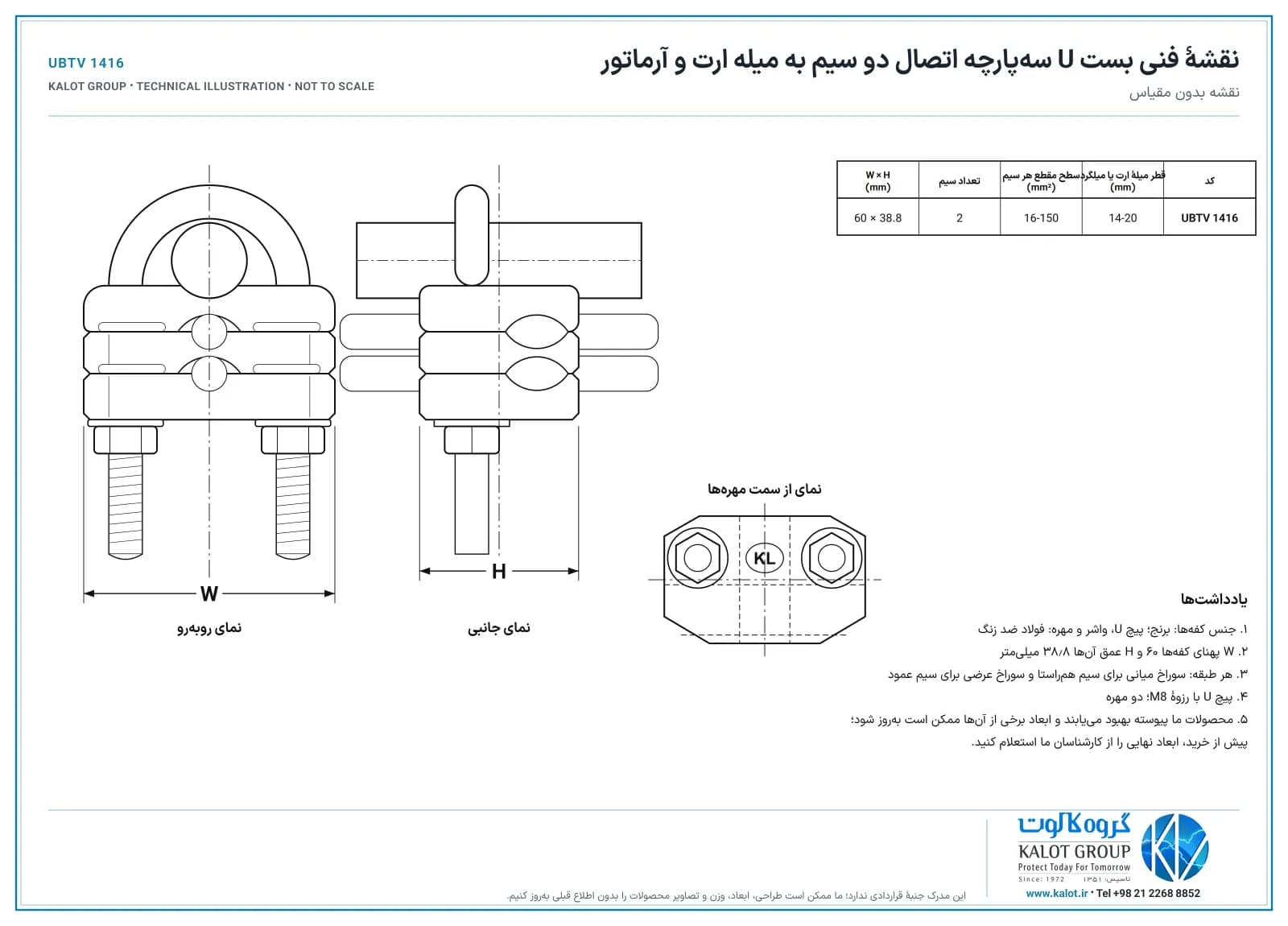

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

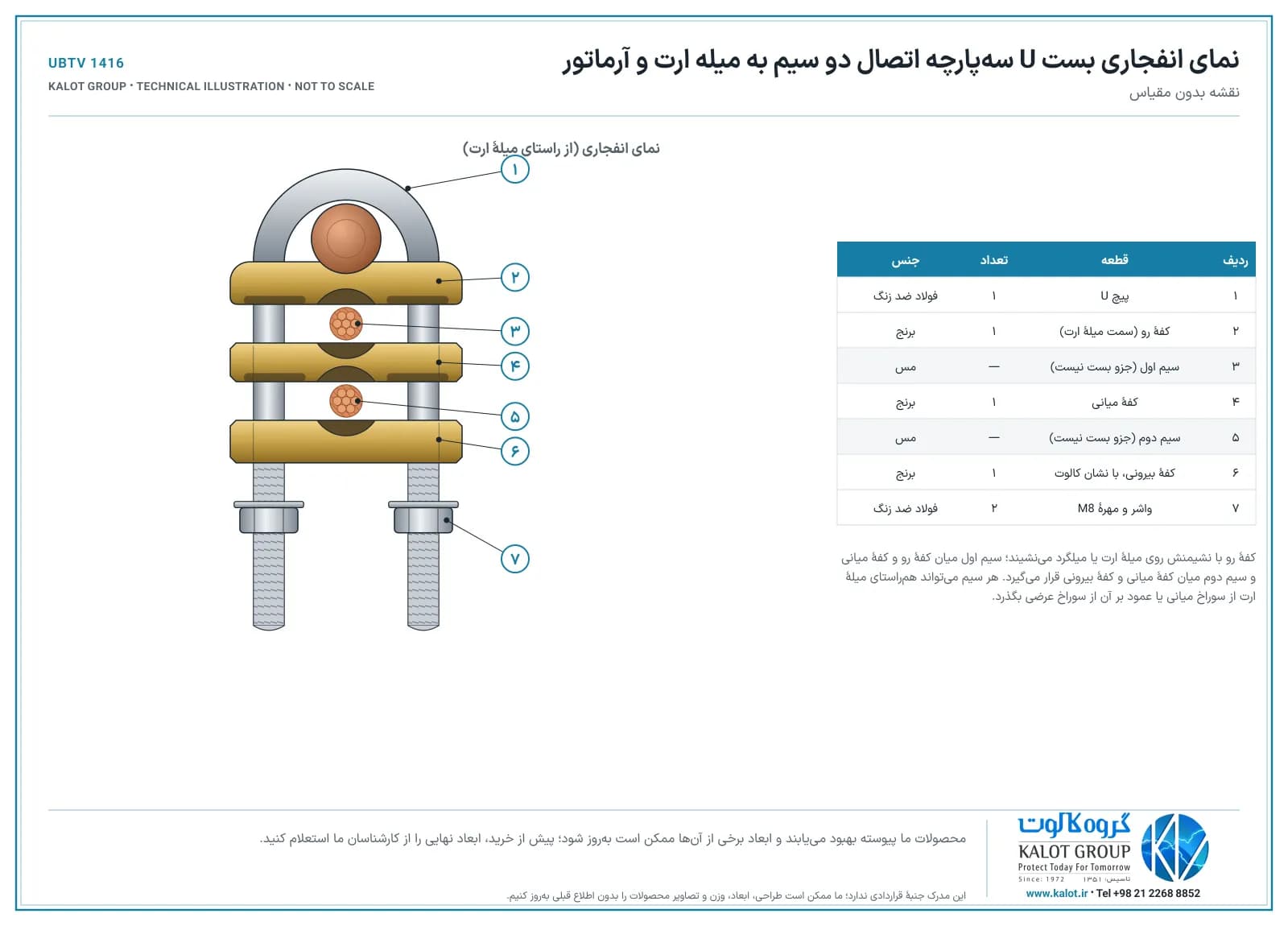

نمای انفجاری

دانلود نمای انفجاری (PDF)

سه کفه و دو طبقهٔ سیم

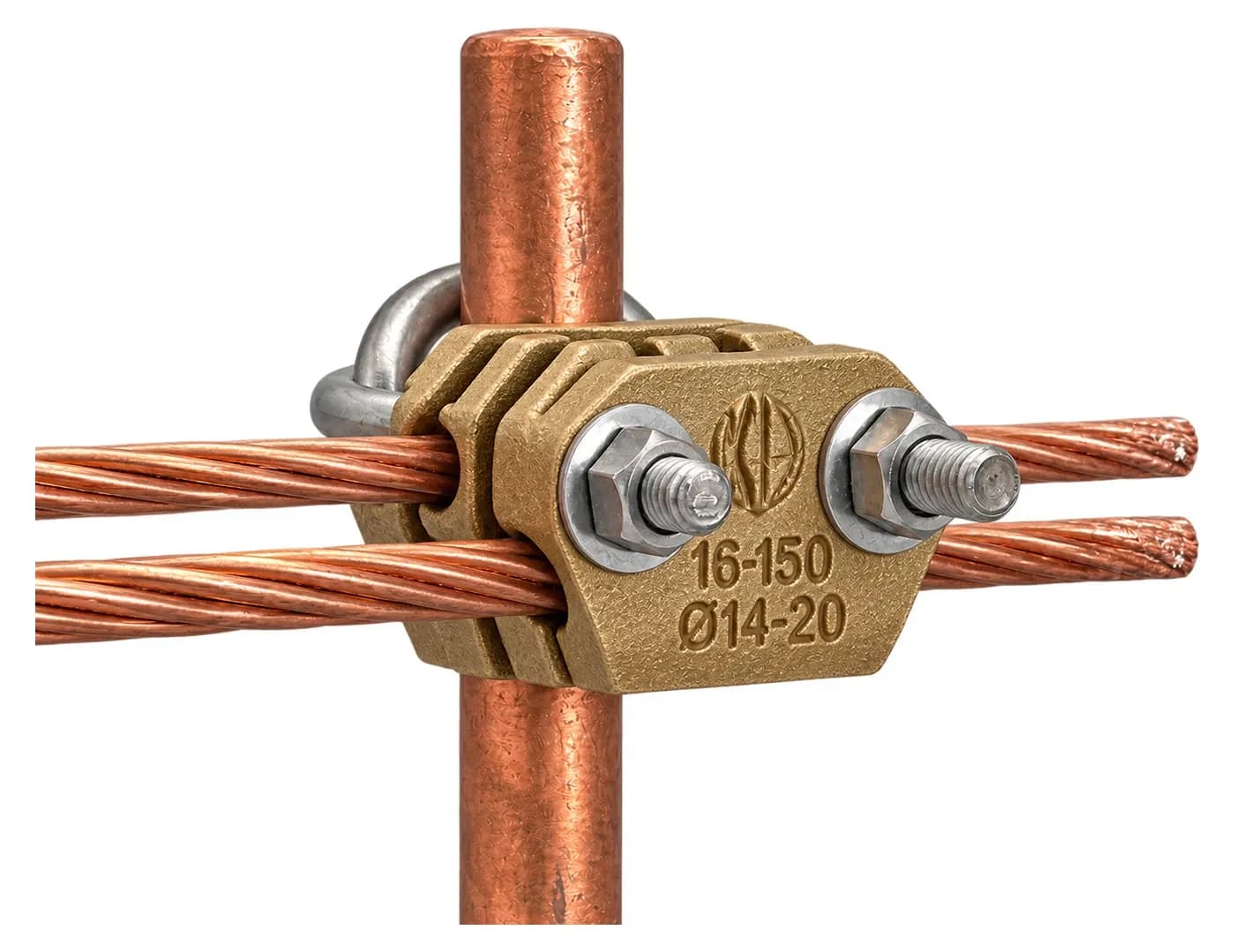

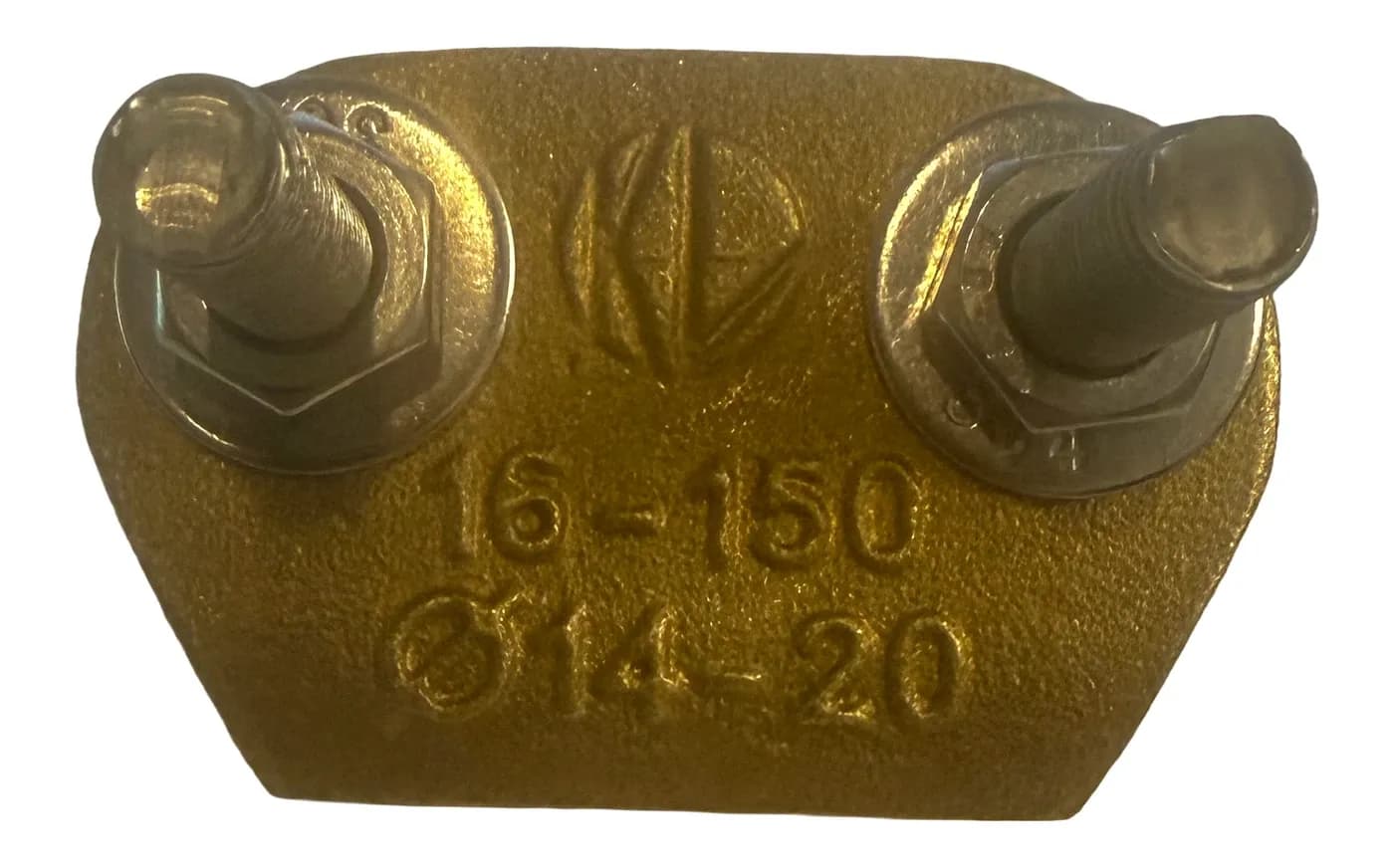

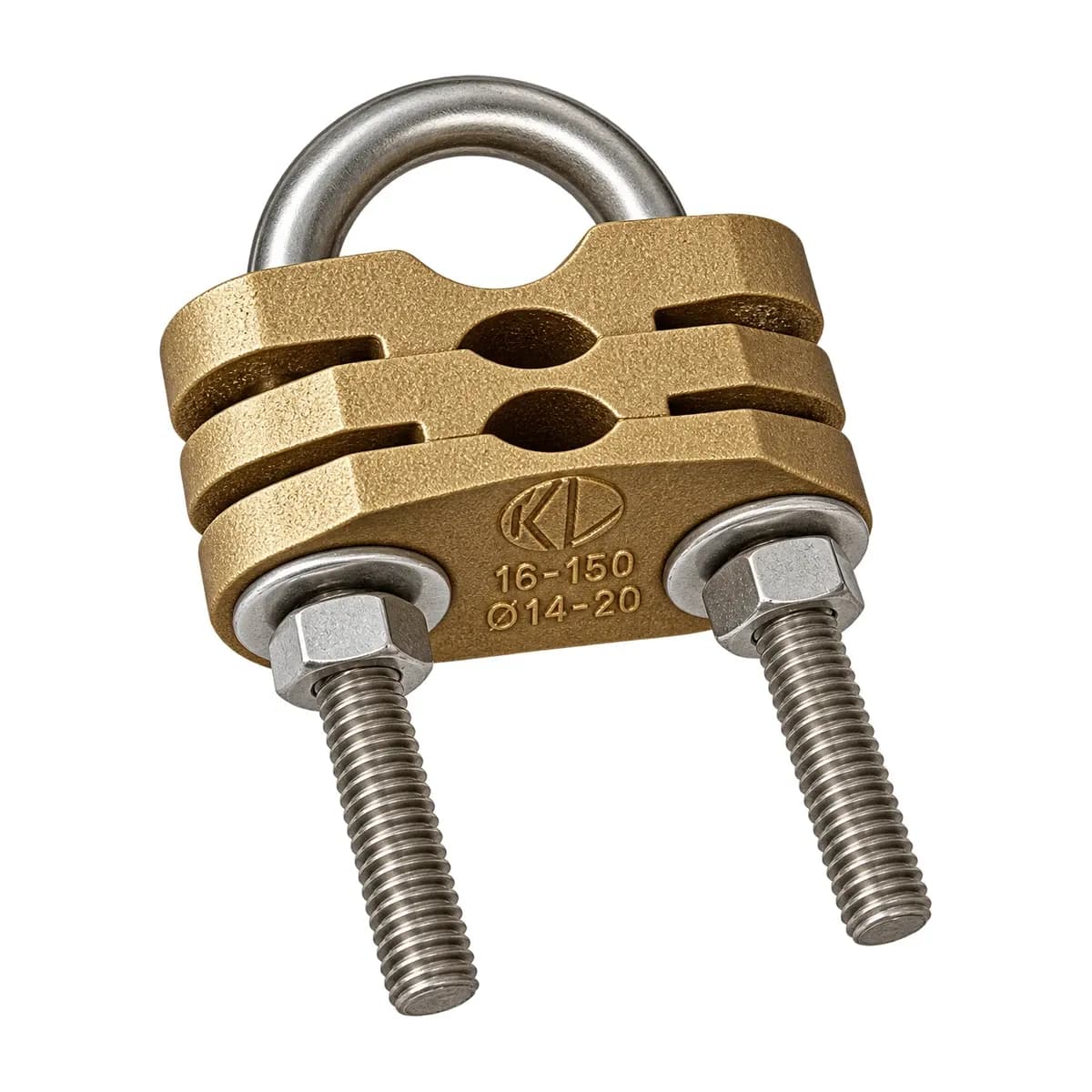

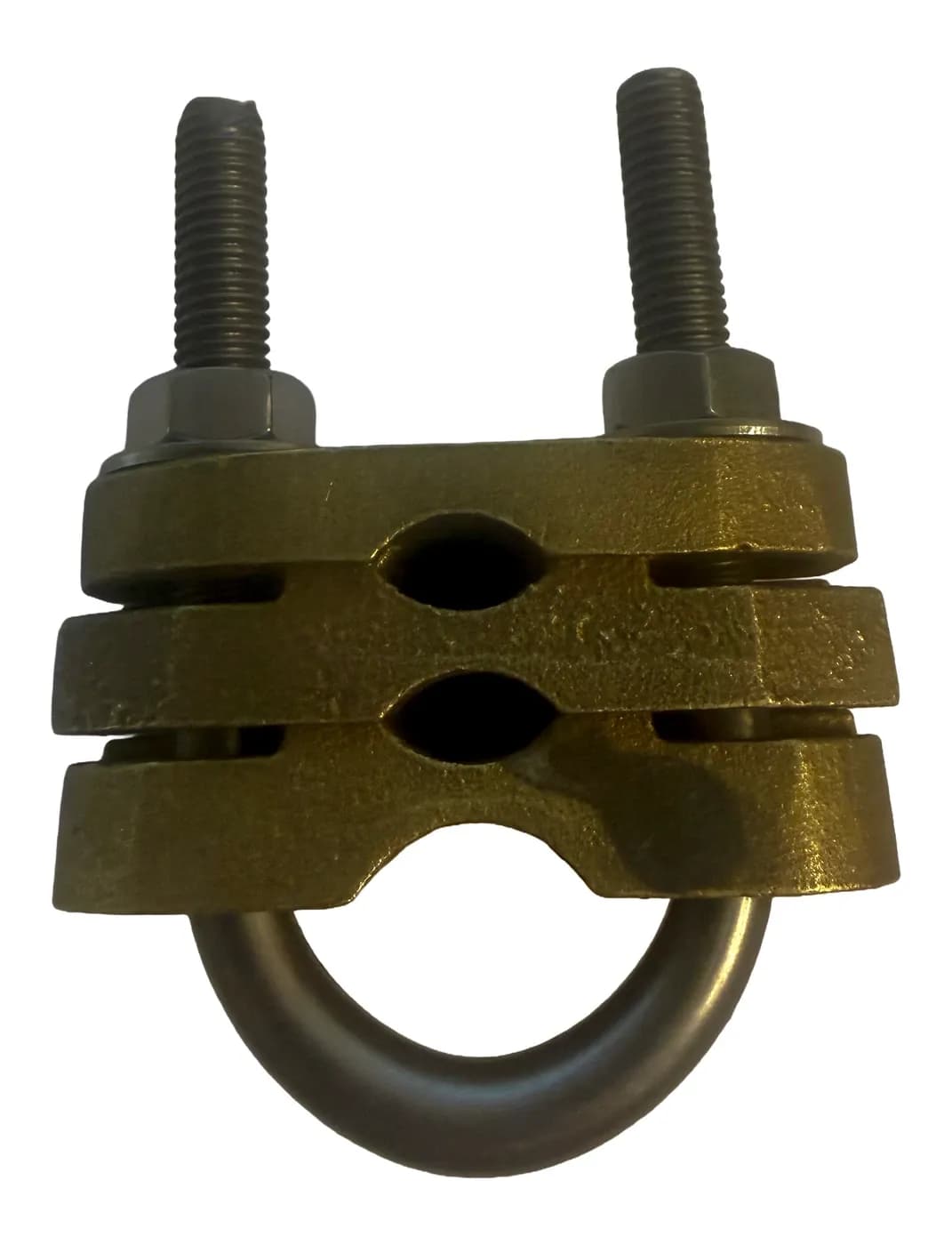

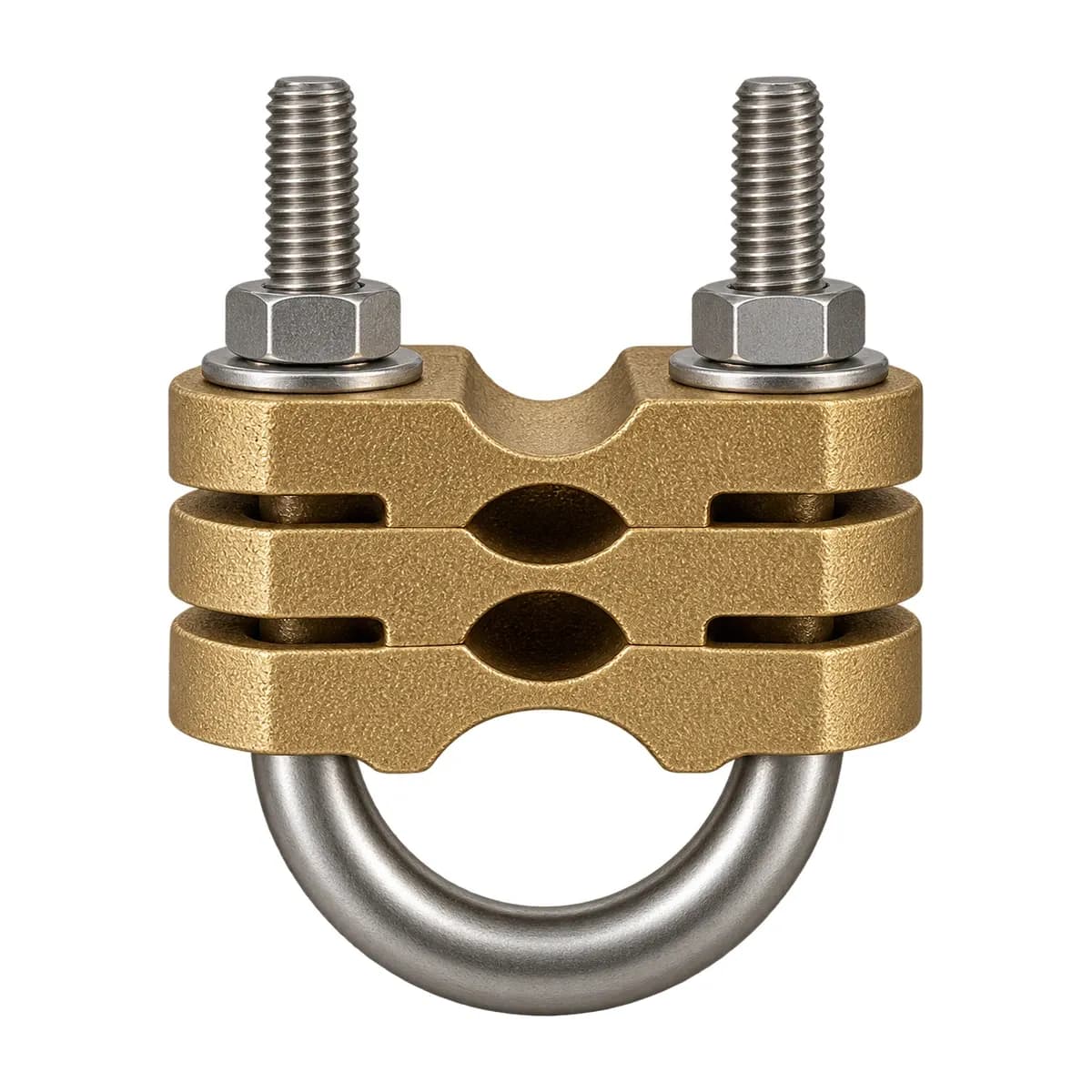

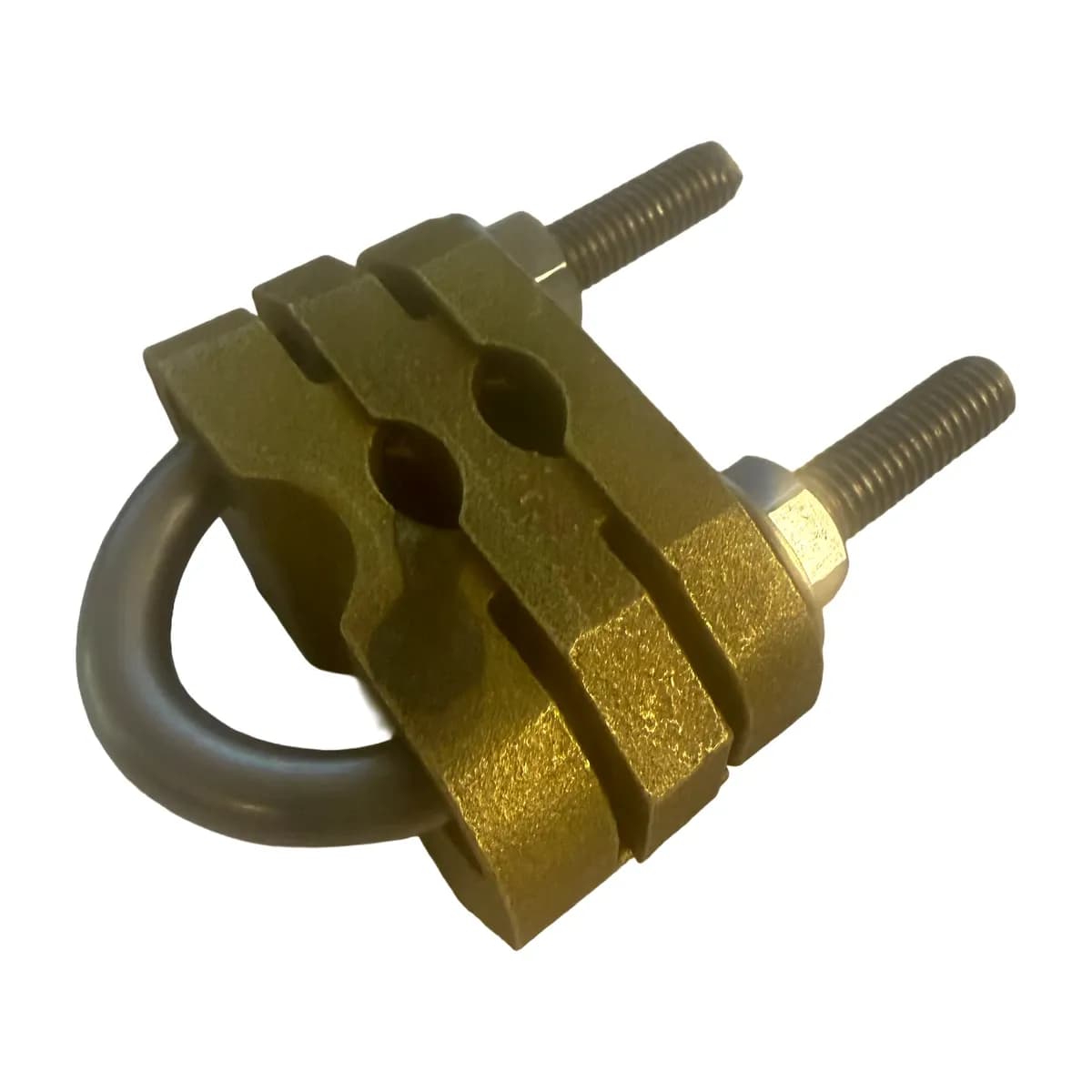

سه کفهٔ برنجی روی دو ساق پیچ U سوار می‌شوند: کفهٔ رو با نشیمن کم‌عمقش روی میلهٔ ارت یا میلگرد، کفهٔ میانی، و کفهٔ بیرونی که نشان کالوت و اندازه‌های «16-150» و «Ø14-20» روی آن ریخته شده است. میان هر دو کفهٔ کنار هم یک طبقهٔ سیم هست؛ در هر طبقه، سوراخ میانی برای سیم هم‌راستای میلهٔ ارت و سوراخ عرضی برای سیم عمود بر آن است. در تصویرهای زیر، دهانهٔ دو سوراخ میانی را میان سه کفه می‌بینید.

کاربردهای بست U سه‌پارچه

• دو هادی روی یک میلهٔ ارت: اتصال هادی نزولی سیستم حفاظت در برابر صاعقه و سیم حلقهٔ زمین به یک میلهٔ ارت کاپرباند داخل دریچهٔ بازرسی ارت (چاهک بازدید) بتنی یا پلی‌اتیلن
• سیم عبوری و انشعاب: بستن سیمی که از کنار میلهٔ ارت می‌گذرد و تا میلهٔ ارت بعدی ادامه می‌یابد، و در همان بست جدا کردن انشعابی به هادی دیگر، بدون بریدن سیم عبوری
• هم‌بندی آرماتور: اتصال دو سیم مسی ارت به میلگرد آرماتور فونداسیون پیش از بتن‌ریزی، یا به میلگرد در نقطهٔ اتصالی که در دسترس می‌ماند، برای هم‌بندی سازه با سیستم زمین
• میلهٔ ارت بدون رزوه یا آسیب‌دیده: اتصال دو سیم به میلهٔ ارت مسی یا فولاد ضد زنگ، میلهٔ ارت بدون رزوه و میلهٔ ارتی که سرش هنگام کوبیدن آسیب دیده است

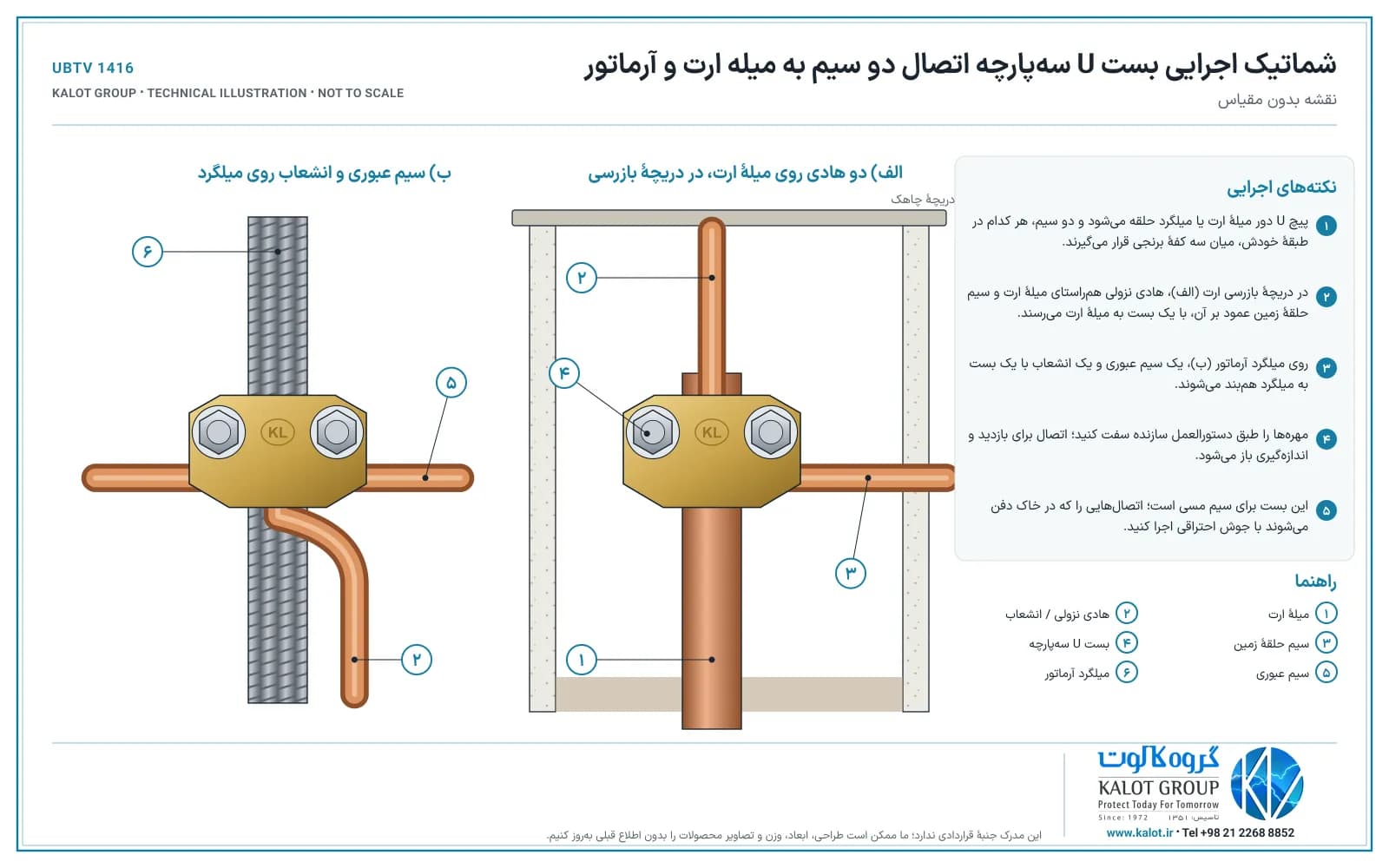

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

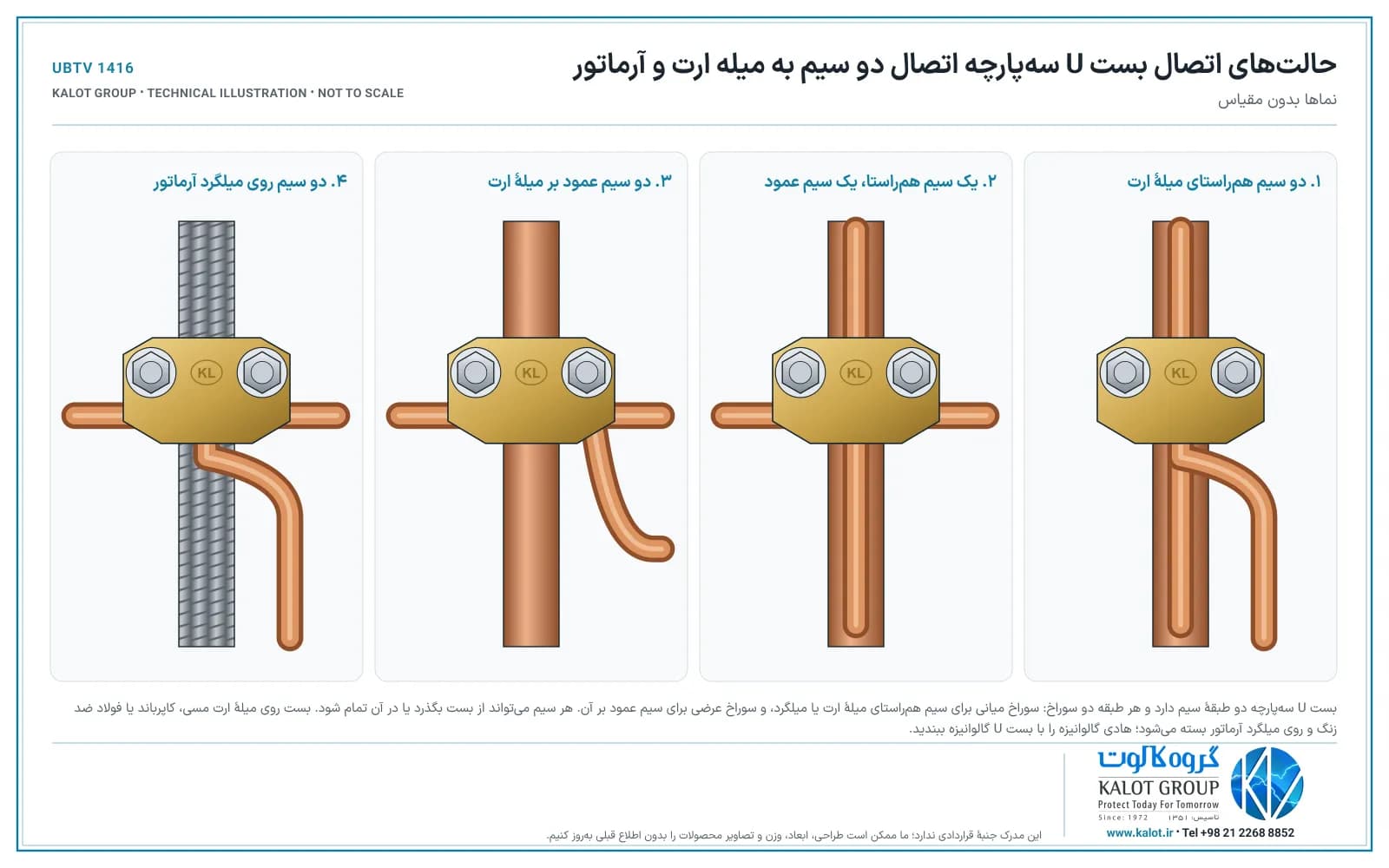

حالت‌های اتصال دو سیم

دانلود حالت‌های اتصال (PDF)

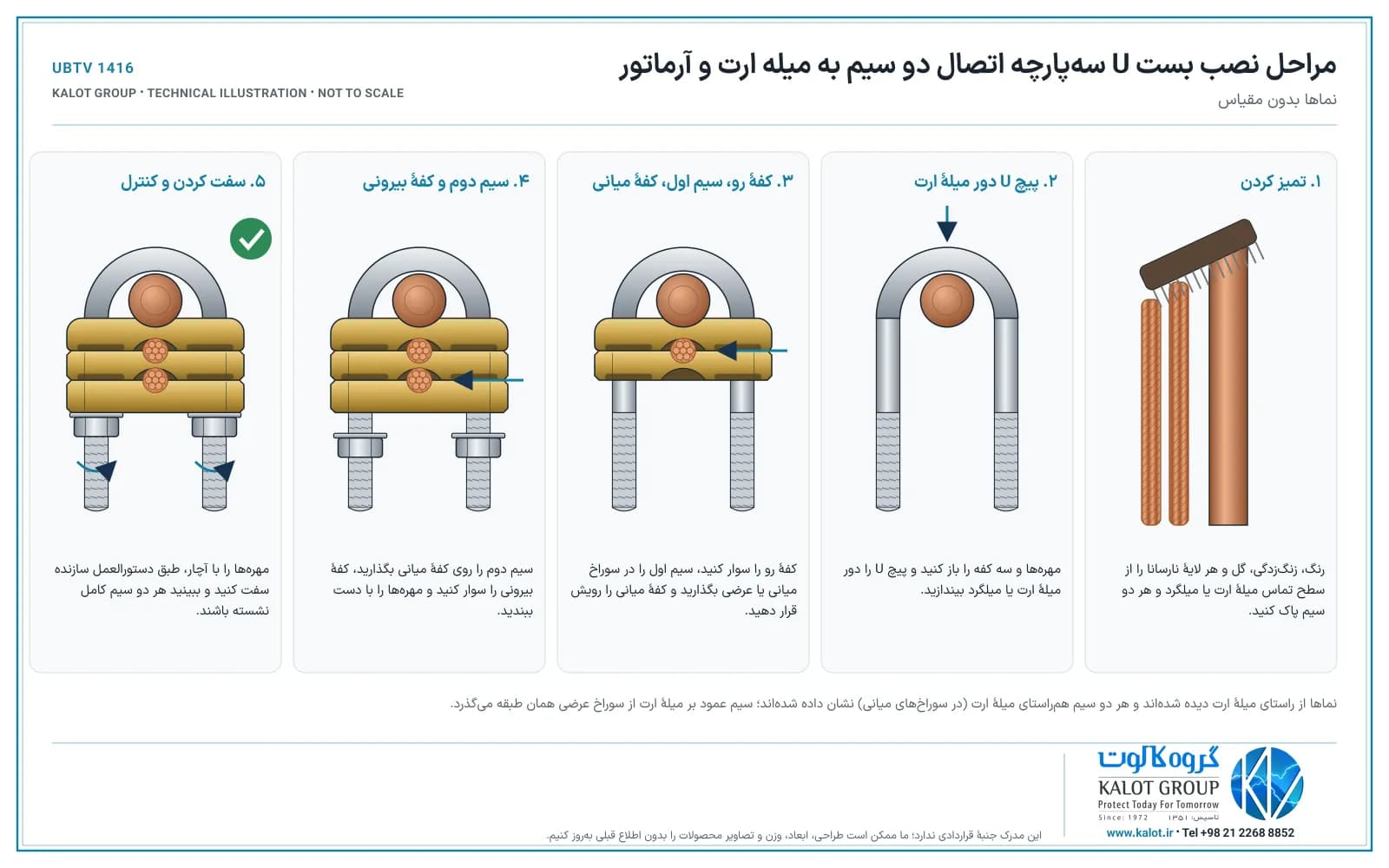

مراحل نصب بست U سه‌پارچه

1. قطر میلهٔ ارت یا میلگرد (۱۴ تا ۲۰ میلی‌متر) و سطح مقطع هر دو سیم (۱۶ تا ۱۵۰ میلی‌متر مربع) را با بازهٔ بست مقایسه کنید.
2. پیش از نصب، رنگ، زنگ‌زدگی، گل و هر لایهٔ نارسانا را از سطح تماس میلهٔ ارت یا میلگرد و هر دو سیم پاک کنید.
3. مهره‌ها را باز کنید، سه کفه را از ساق‌ها بیرون بیاورید و پیچ U را دور میلهٔ ارت یا میلگرد بیندازید.
4. کفهٔ رو را روی ساق‌ها سوار کنید تا میلهٔ ارت در نشیمن آن بنشیند؛ سیم اول را، هم‌راستا یا عمود بر میلهٔ ارت، در سوراخ مربوط بگذارید و کفهٔ میانی را رویش قرار دهید.
5. سیم دوم را در طبقهٔ دوم، روی کفهٔ میانی، بگذارید، کفهٔ بیرونی را سوار کنید و مهره‌ها را ابتدا با دست ببندید.
6. مهره‌ها را با آچار، طبق دستورالعمل سازنده سفت کنید تا هر دو سیم کامل میان کفه‌ها فشرده شوند و بست روی میلهٔ ارت یا میلگرد محکم بنشیند.
7. کنترل کنید هر دو سیم تا انتها در سوراخ‌ها نشسته باشند، سه کفه موازی روی هم قرار گرفته باشند و بست به میلهٔ ارت، میلگرد یا سیم‌ها آسیب نزده باشد. اگر بست داخل بتن می‌ماند، پیش از بتن‌ریزی از اتصال عکس بگیرید؛ پس از بتن‌ریزی دیگر در دسترس نیست.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، یک آچار هم‌اندازهٔ مهره‌ها کافی است؛ این اتصال به حرارت، برق یا قالب نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای، سلامت بست، پیچ U و هر دو سیم را داخل دریچهٔ بازرسی ارت ببینید و نبود خوردگی، جابه‌جایی و شل‌شدگی را کنترل کنید. اگر اتصال شل شده، خورده یا آسیب دیده است، آن را باز کنید، سطح تماس را تمیز کنید و دوباره طبق دستورالعمل سازنده ببندید یا بست را عوض کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، اتصال را با آچار باز کنید تا میلهٔ ارت از هر دو سیم جدا شود و پس از اندازه‌گیری آن را ببندید.

انتخاب و استعلام قیمت بست U سه‌پارچه

هنگام استعلام، قطر و جنس میلهٔ ارت یا میلگرد، سطح مقطع هر دو سیم، جهت هر سیم (هم‌راستا یا عمود بر میلهٔ ارت) و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما بست مناسب را پیشنهاد کنند. برای میلگرد آجدار، قطر اسمی آن را بنویسید.

این بست را وقتی انتخاب کنید که دو سیم مسی باید به یک میلهٔ ارت یا میلگرد برسند. با بست U دوپارچه برای هر سیم یک بست لازم است؛ بست U سه‌پارچه هر دو سیم را با یک پیچ U و دو مهره می‌گیرد و هر سیم در طبقهٔ خودش جداگانه فشرده می‌شود. پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و به رزوه تکیه ندارد؛ برای همین روی میلگرد آجدار، میلهٔ ارت بدون رزوه یا میلهٔ ارتی که سرش آسیب دیده هم بسته می‌شود. بست U برنجی ما برای سیم مسی است و روی میلهٔ ارت مسی، کاپرباند یا فولاد ضد زنگ و روی میلگرد آرماتور بسته می‌شود؛ برای هادی یا میلگرد گالوانیزه، بست U گالوانیزه را پیشنهاد می‌کنیم.

مزایای بست U سه‌پارچه

• دو سیم با یک بست: هادی نزولی و سیم حلقهٔ زمین، یا دو سیم هم‌بندی، با یک پیچ U و دو مهره به میلهٔ ارت یا میلگرد بسته می‌شوند.
• هر سیم در طبقهٔ خودش: کفهٔ میانی دو سیم را از هم جدا نگه می‌دارد و هر سیم میان دو کفهٔ خودش فشرده می‌شود.
• هر سیم هم‌راستا یا عمود: جهت هر سیم را مسیر همان هادی تعیین می‌کند؛ دو سیم می‌توانند هم‌جهت باشند یا در دو جهت مختلف.
• روی میلگرد آجدار و میلهٔ ارت بدون رزوه: پیچ U دور میلهٔ ارت یا میلگرد بسته می‌شود و به رزوه یا سر صاف نیاز ندارد؛ نه میلهٔ ارت سوراخ می‌شود و نه سیم‌ها.
• قابل باز و بست: برای بازدید، اندازه‌گیری مقاومت یا تغییر مسیر سیم‌ها، مهره‌ها را باز و دوباره می‌بندید.

بست U سه‌پارچه یا دوپارچه؟

برای یک سیم، یا سیم کوچک‌تر از ۱۶ یا بزرگ‌تر از ۱۵۰ میلی‌متر مربع، بست U دوپارچه را با شش کد ببینید؛ برای دو سیم روی یک میلهٔ ارت یا میلگرد ۱۴ تا ۲۰ میلی‌متری، همین بست. هر دو اتصالی قابل باز و بست می‌سازند؛ برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست U سه‌پارچهٔ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌ها، را تعیین می‌کند.

⁦IEC 60364-5-54⁩ اتصال هادی زمین به الکترود زمین را با بست یا اتصال‌دهندهٔ مکانیکی مناسب، در کنار جوش احتراقی و اتصال فشاری، می‌پذیرد؛ به این شرط که بست طبق دستورالعمل سازنده نصب شود و به الکترود و هادی آسیب نزند.

⁦IEC 62305-3⁩ بستن با بست را یکی از روش‌های پذیرفته‌شدهٔ اتصال در سیستم حفاظت در برابر صاعقه می‌داند. همچنین توصیه می‌کند در محل رسیدن هادی نزولی به سیستم زمین، اتصال آزمونی باشد که برای اندازه‌گیری با ابزار باز شود و در حالت عادی بسته بماند.

در ایران، مبحث سیزدهم مقررات ملی ساختمان برای الکترود زمین ساده، سر میلهٔ ارت را داخل چاهک درپوش‌دار قرار می‌دهد و اتصال آن به هادی زمین را با بست مخصوص یا جوش می‌پذیرد. طبق همین مبحث، جنس بست، میلهٔ ارت و هادی باید همخوان باشد و اتصال‌ها در بازدیدهای دوره‌ای از نظر محکم بودن و خوردگی کنترل شوند. آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین هم سازگاری جنس اتصال با الکترود و هادی را لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
