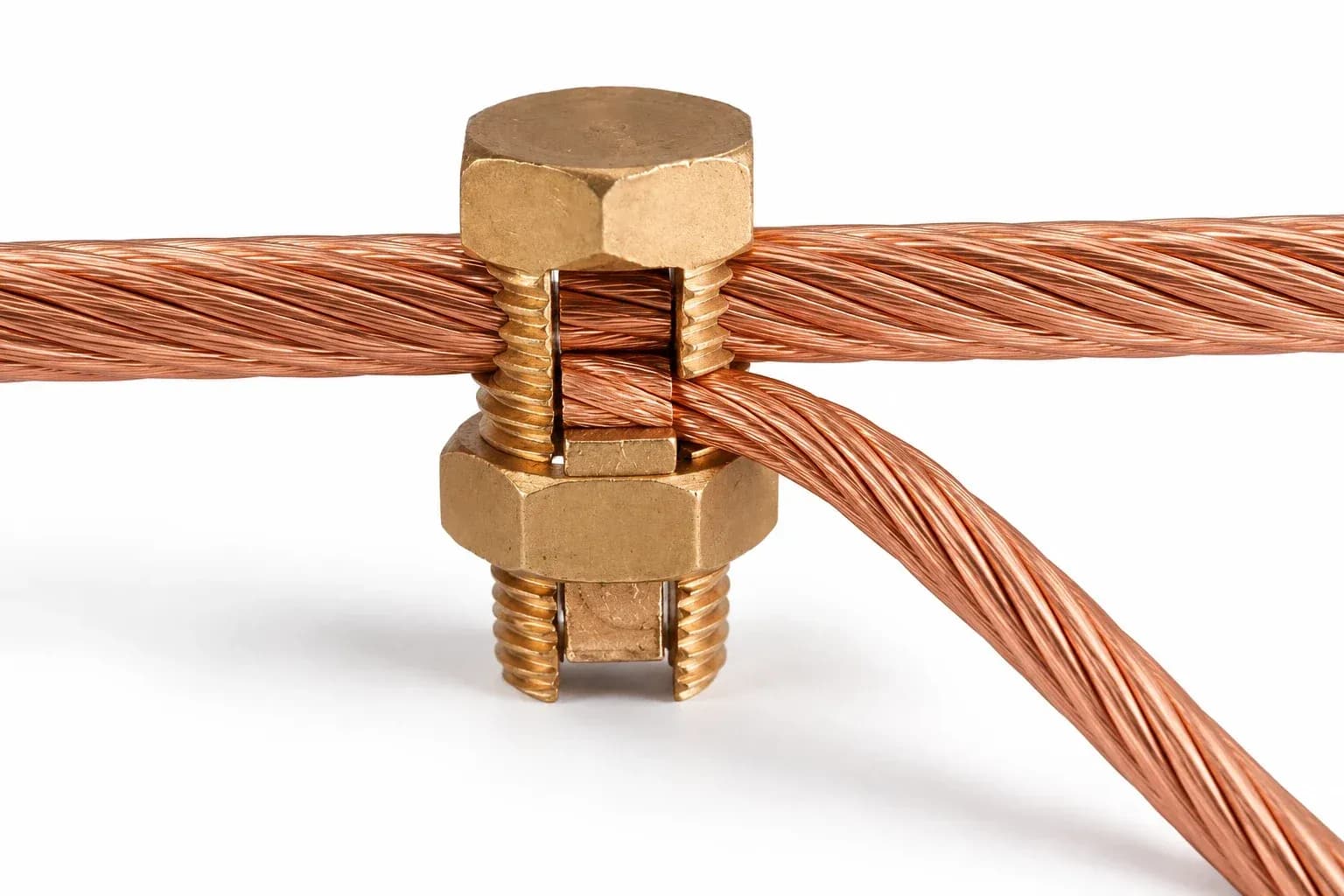

اسپلیت بولت برنجی اتصال سیم به سیم (SBC)

کدها و ابعاد اسپلیت بولت (SBC)

ابعاد به میلی‌متر و سطح مقطع به میلی‌متر مربع است؛ H ارتفاع کل اسپلیت بولت و S پهنای شکاف عبور سیم است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

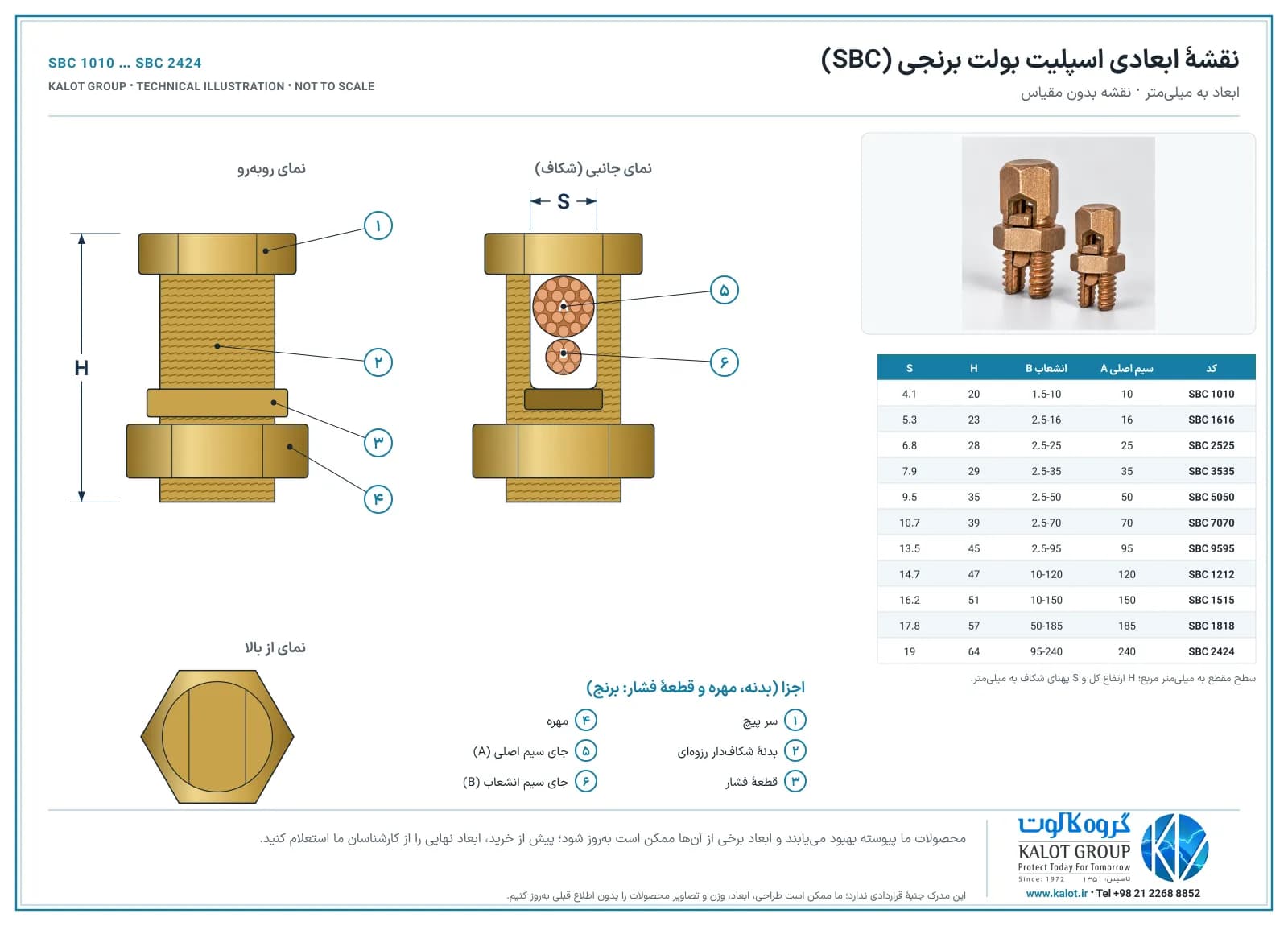

نقشهٔ ابعادی اسپلیت بولت برنجی

دانلود نقشهٔ ابعادی (PDF)

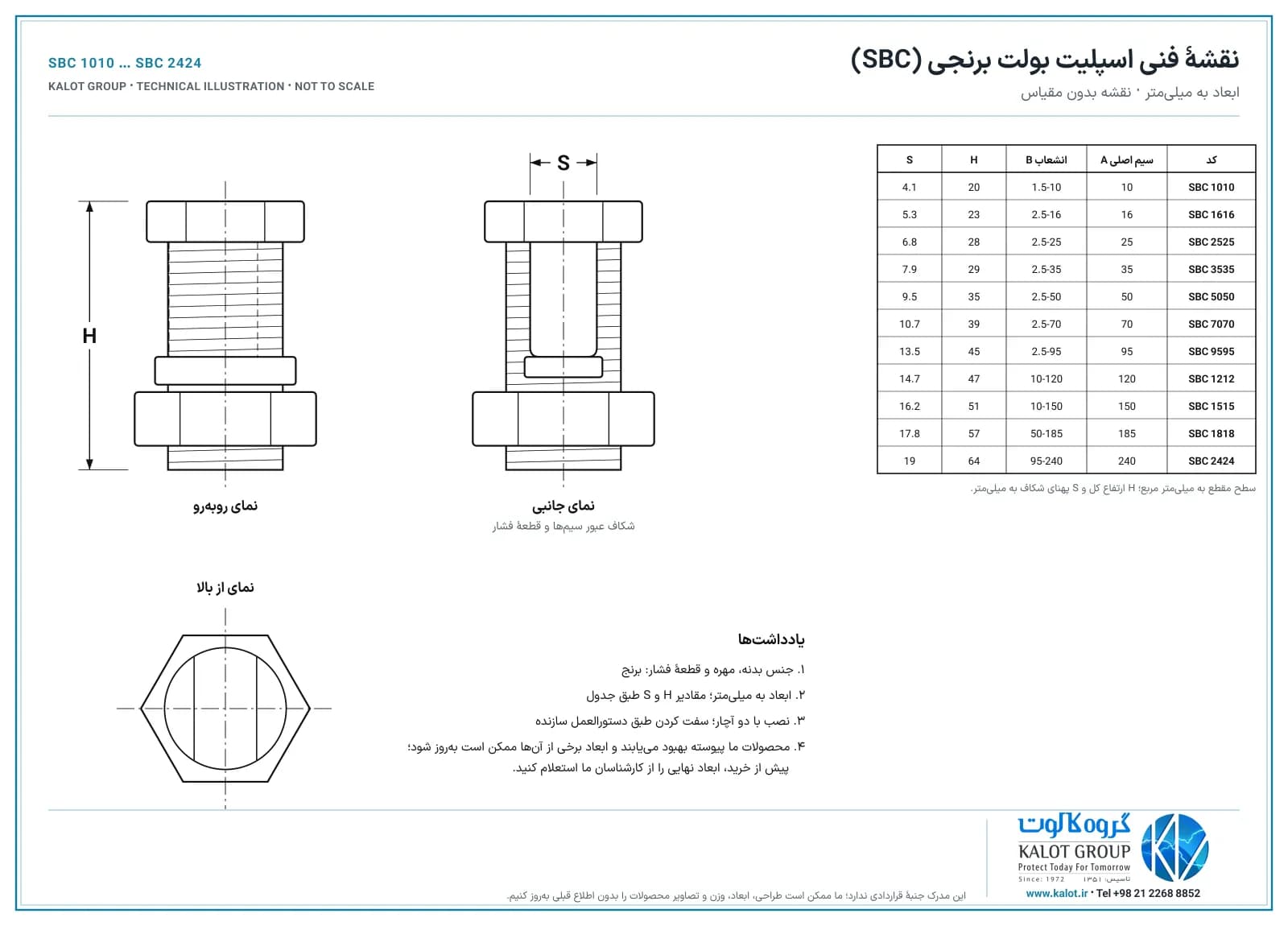

نقشهٔ فنی اسپلیت بولت

دانلود نقشهٔ فنی (PDF)

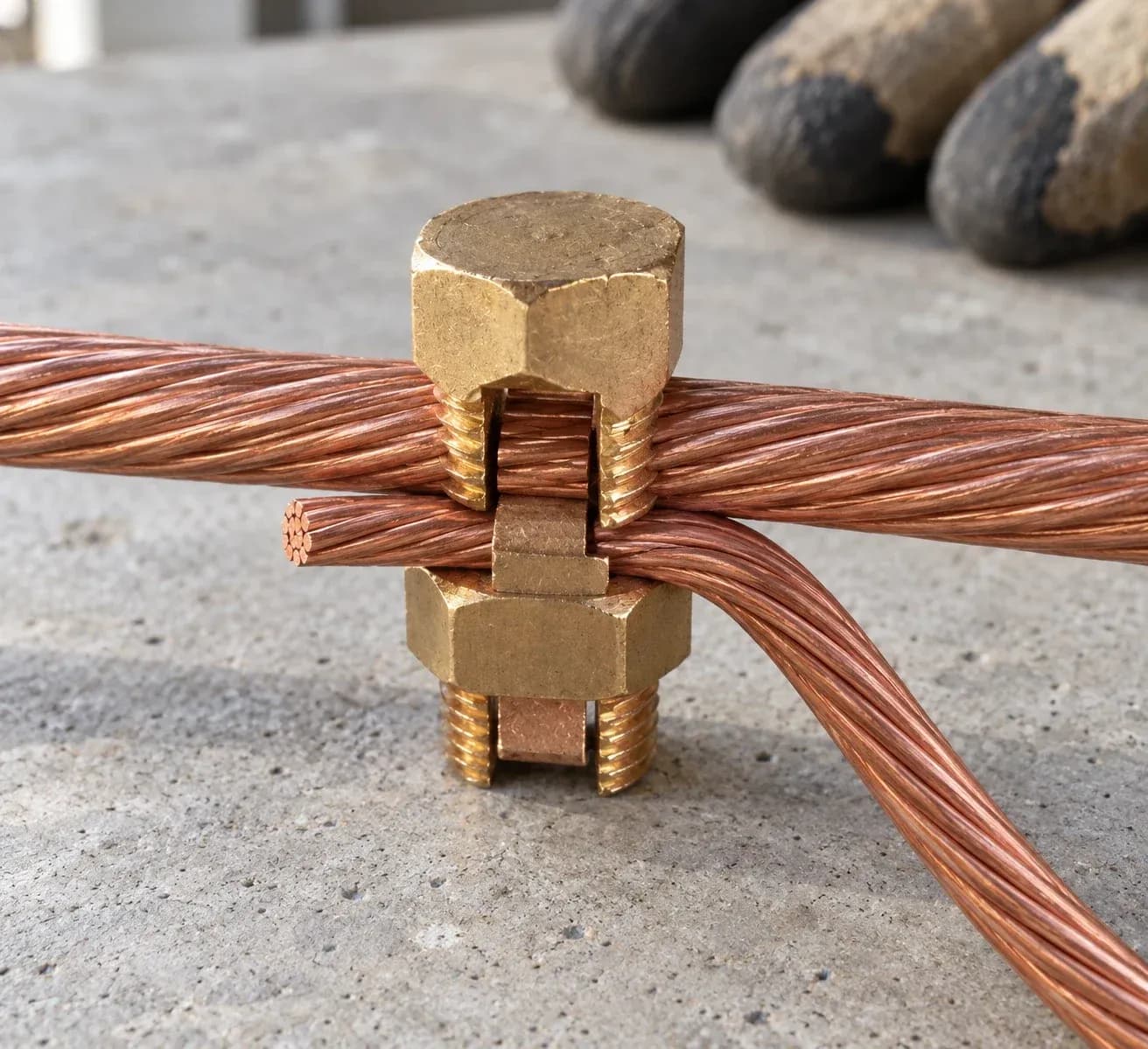

کاربردهای اسپلیت بولت؛ بست اتصال دو سیم ارت

• گرفتن انشعاب از سیم لخت مسی اصلی ارت برای اتصال بدنهٔ تجهیزات، تابلوها و سازه‌ها
• اتصال موازی و ادامهٔ مسیر دو سیم مسی در سیستم ارت و هم‌بندی
• اتصال سیم هم‌بندی سینی کابل، لوله و اسکلت فلزی به سیم اصلی
• اتصال‌هایی در تابلو و چاهک بازدید که باید برای اندازه‌گیری یا تغییر باز شوند
• کار در محل و تعمیرات، جایی که دستگاه پرس C کلمپ یا تجهیزات جوش احتراقی در دسترس نیست

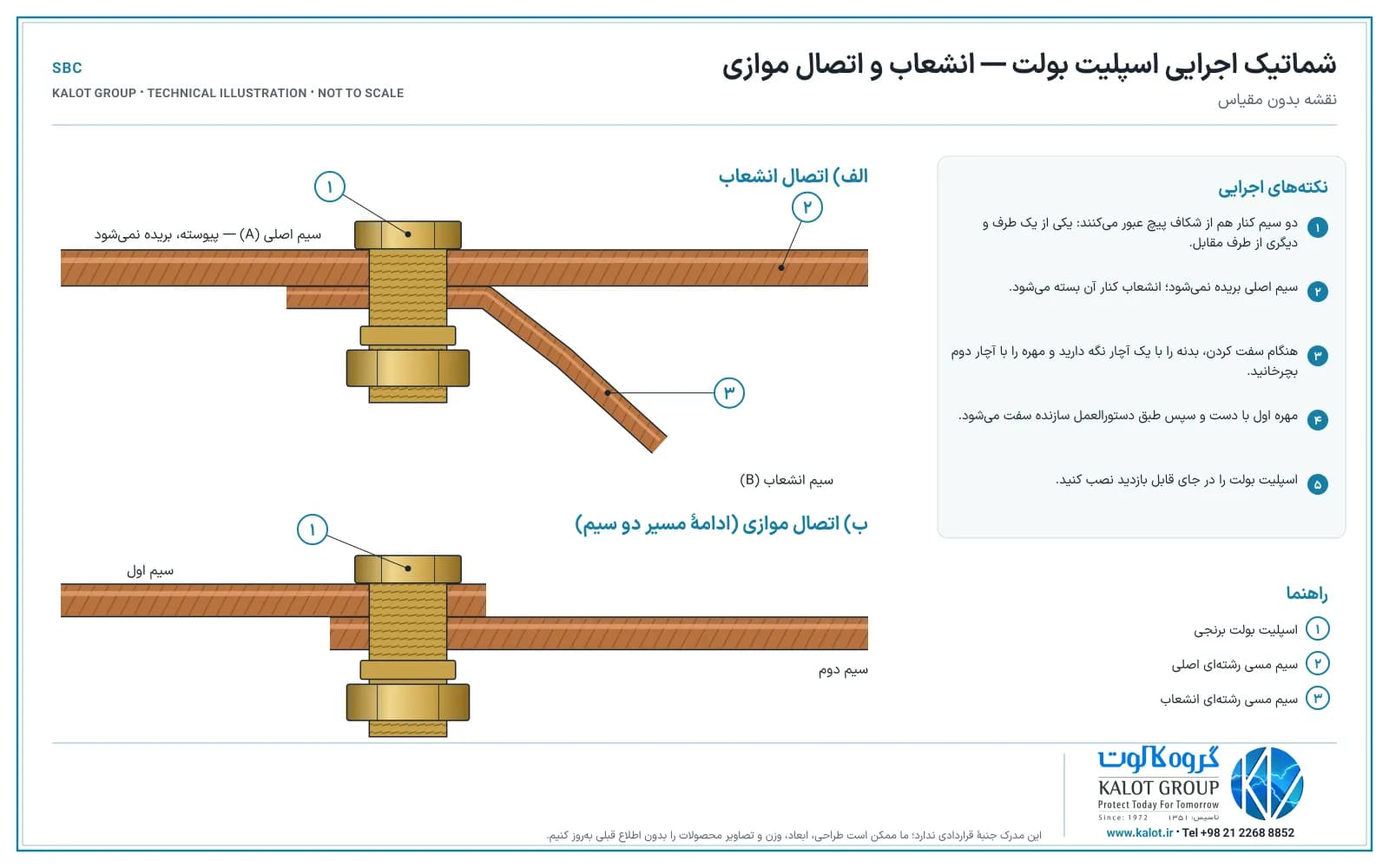

شماتیک اجرایی اتصال انشعاب با اسپلیت بولت

دانلود شماتیک اجرایی (PDF)

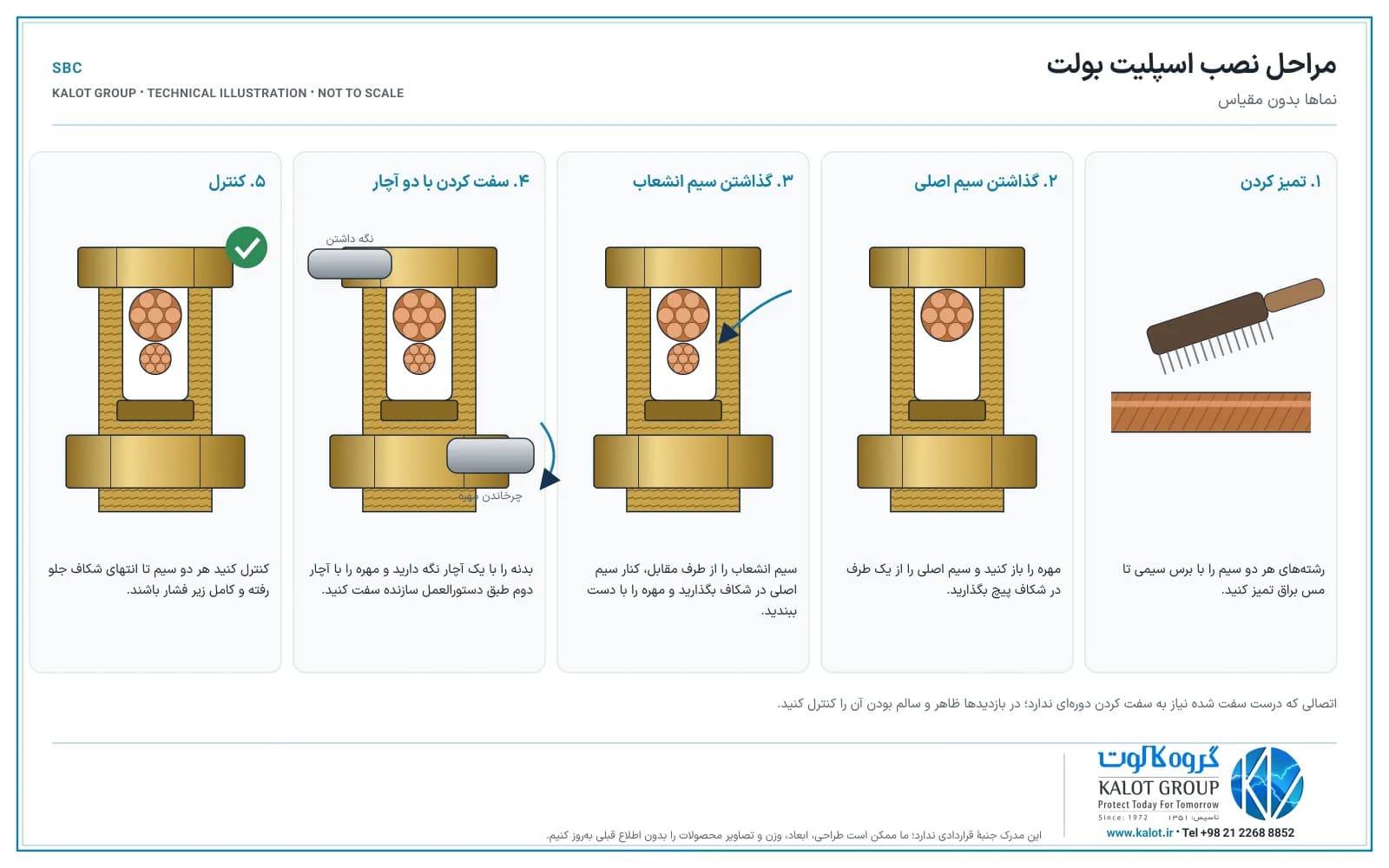

مراحل نصب اسپلیت بولت

1. کد اسپلیت بولت را با سطح مقطع سیم مسی اصلی (A) انتخاب کنید و مطمئن شوید سیم انشعاب (B) در محدودهٔ همان کد است.
2. رشته‌های هر دو سیم را در محل اتصال با برس سیمی تمیز کنید تا مس براق دیده شود.
3. مهره را باز کنید. سیم اصلی را از یک طرف و سیم انشعاب را از طرف مقابل در شکاف پیچ بگذارید تا هر دو کامل از شکاف عبور کنند.
4. مهره را با دست ببندید تا سیم‌ها سر جای خود بمانند.
5. بدنه را با یک آچار نگه دارید و مهره را با آچار دوم، طبق دستورالعمل سازنده سفت کنید.
6. کنترل کنید هر دو سیم تا انتهای شکاف جلو رفته باشند تا تمام سطح بست روی آن‌ها فشار بیاورد.
7. اگر سیم‌ها روکش‌دار هستند، روکش را بدون زخمی کردن رشته‌ها و درست پیش از نصب بردارید و پس از بستن، روی اتصال را با نوار عایق بپوشانید.

دانلود مراحل نصب (PDF)

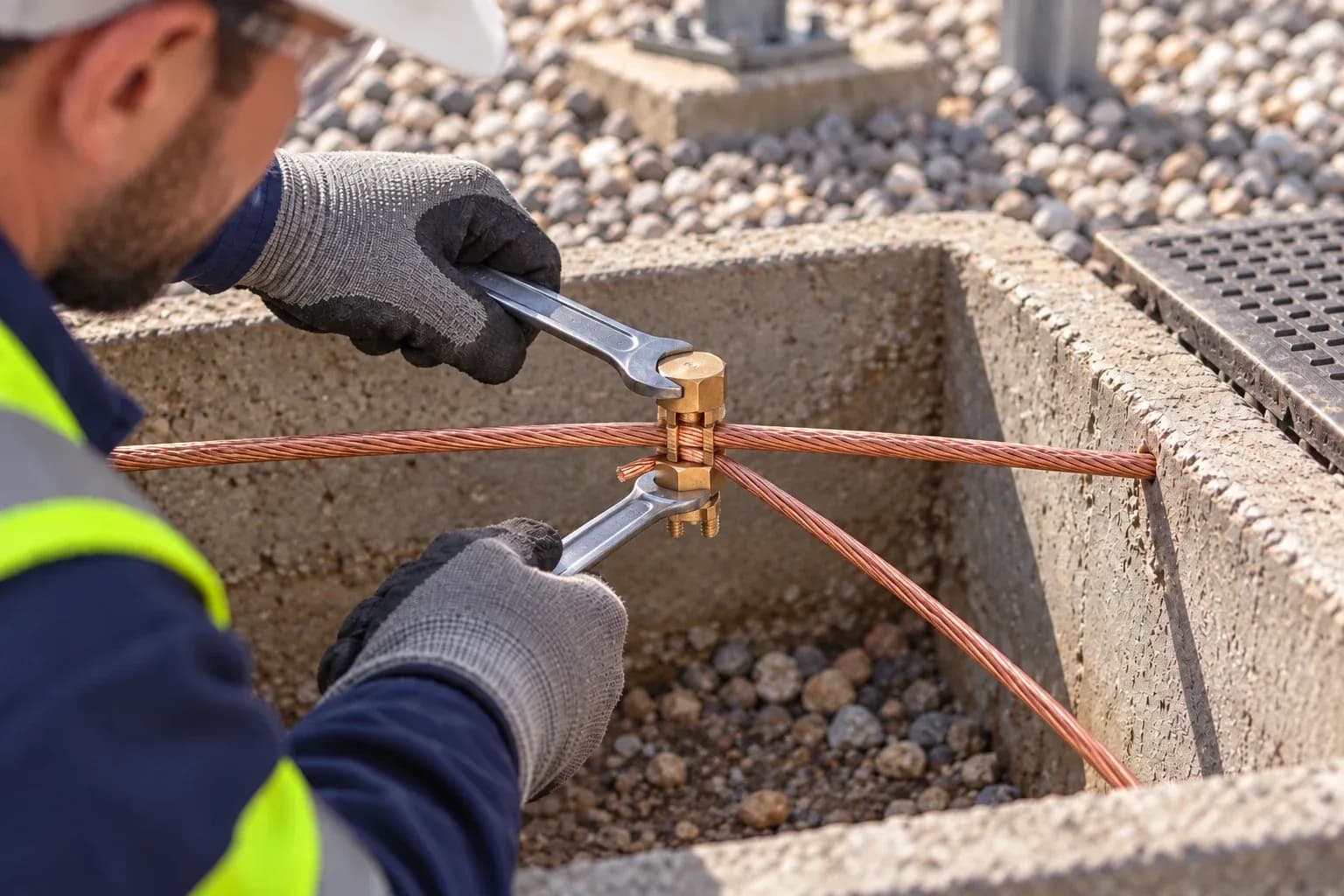

ابزار نصب اسپلیت بولت

برای نصب اسپلیت بولت دو آچار لازم است: یکی برای نگه داشتن بدنه و دیگری برای چرخاندن مهره، تا پیچ و سیم‌ها نچرخند. ابزار مخصوص، دستگاه پرس یا برق لازم نیست. آچار ترکمتر سفت کردن یکنواخت همهٔ اتصال‌ها را ساده‌تر می‌کند.

بازدید اتصال اسپلیت بولت

در بازدید دوره‌ای سیستم زمین، سالم بودن اسپلیت بولت و سیم‌ها و نبود خوردگی یا شل‌شدگی را کنترل کنید. اتصالی که درست بسته شده نیاز به سفت کردن دوره‌ای ندارد؛ اگر شل‌شدگی دیدید، اتصال را باز، تمیز و دوباره ببندید.

استعلام اسپلیت بولت

هنگام استعلام، سطح مقطع سیم اصلی و سیم انشعاب و تعداد مورد نیاز را اعلام کنید تا کارشناسان ما کد مناسب را به شما پیشنهاد کنند.

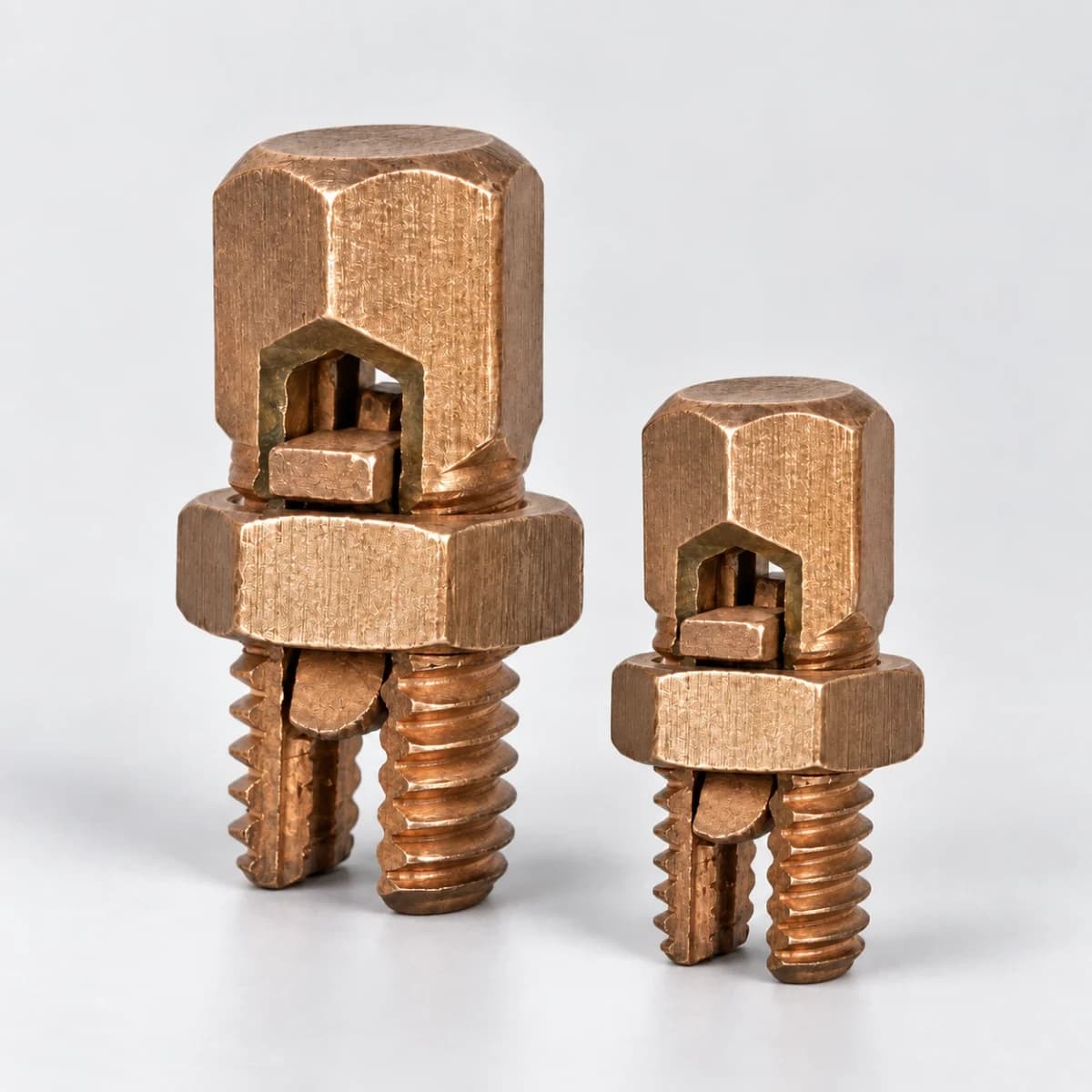

اسپلیت بولت، که در بازار «اسپیلیت بولت» هم نوشته می‌شود، ساده‌ترین بست اتصال دو سیم مسی است: یک قطعه، یک مهره و یک آچار. هر سایز محدودهٔ گسترده‌ای از سیم انشعاب را می‌گیرد، در فضای کم جا می‌شود و هر زمان لازم باشد باز و دوباره بسته می‌شود. کیفیت اتصال به سفت شدن درست مهره هنگام نصب بستگی دارد؛ برای همین اسپلیت بولت برای اتصال‌هایی مناسب است که در دسترس و قابل بازدید می‌مانند. برای انشعاب‌های دائمی در جاهایی با لرزش زیاد، C کلمپ پرسی و برای اتصال‌های مدفون، جوش احتراقی انتخاب بهتری است.

مزایای اسپلیت بولت برنجی

• نصب ساده و سریع: فقط آچار لازم است؛ بدون دستگاه پرس، قالب، آتش یا برق.
• قابل باز و بست: اتصال برای اندازه‌گیری، جابه‌جایی یا اصلاح باز و دوباره بسته می‌شود.
• محدودهٔ گستردهٔ سیم انشعاب: هر سایز، سیم انشعاب‌های مختلفی را می‌پذیرد و تنوع قطعه در انبار کم می‌شود.
• جمع‌وجور: در فضای کم داخل تابلو و چاهک جا می‌شود.
• سیم اصلی پیوسته می‌ماند: انشعاب بدون بریدن سیم اصلی گرفته می‌شود.
• برنج سازگار با مس: بدنهٔ برنجی کنار سیم مسی، اتصال فلزهای هم‌خانواده می‌سازد.

مقایسهٔ اسپلیت بولت با بست موازی و C کلمپ

استانداردهای ⁦IEEE 837⁩ و ⁦IEC 62561-1⁩ اتصال را بر اساس عملکرد می‌سنجند، نه روش ساخت؛ اتصال پیچی، پرسی یا جوشی هر کدام باید پس از چرخه‌های گرم و سرد شدن، خوردگی و جریان اتصال کوتاه مقاومت مجاز خود را حفظ کنند. در اتصال پیچی، مهم‌ترین عامل، سفت شدن درست هنگام نصب است.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

اسپلیت بولت کالوت، مانند همهٔ بست‌های ارتینگ ما، بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و زمین، از جمله بست‌ها، را تعیین می‌کند. در این استاندارد، قطعات اتصال برای عبور جریان صاعقه در دو ردهٔ ⁦H⁩ (سنگین) و ⁦N⁩ (معمولی) سنجیده می‌شوند و پیش از آن، در شرایط خورندهٔ مه نمکی و اتمسفر گوگردی قرار می‌گیرند تا رفتار اتصال در طول زمان روشن شود.

⁦IEC 62305-3⁩ و ⁦BS 7430⁩ بازرسی دوره‌ای سیستم زمین را پیش‌بینی می‌کنند؛ به همین دلیل اتصال‌های پیچی باید در جایی قرار بگیرند که دیده، سفت و در صورت نیاز برای اندازه‌گیری باز شوند، مثلاً داخل چاهک بازدید یا روی سازه.

در ⁦NFPA 780⁩ اتصال هادی نزولی به سیستم زمین با پیچ، لحیم سخت، جوش یا اتصال پرسی مناسب پذیرفته شده است. برای اتصال‌های مکانیکی و پرسی کابل‌های قدرت هم ⁦IEC 61238-1⁩ آزمون‌های چرخهٔ حرارتی و اتصال کوتاه را تعیین می‌کند.
