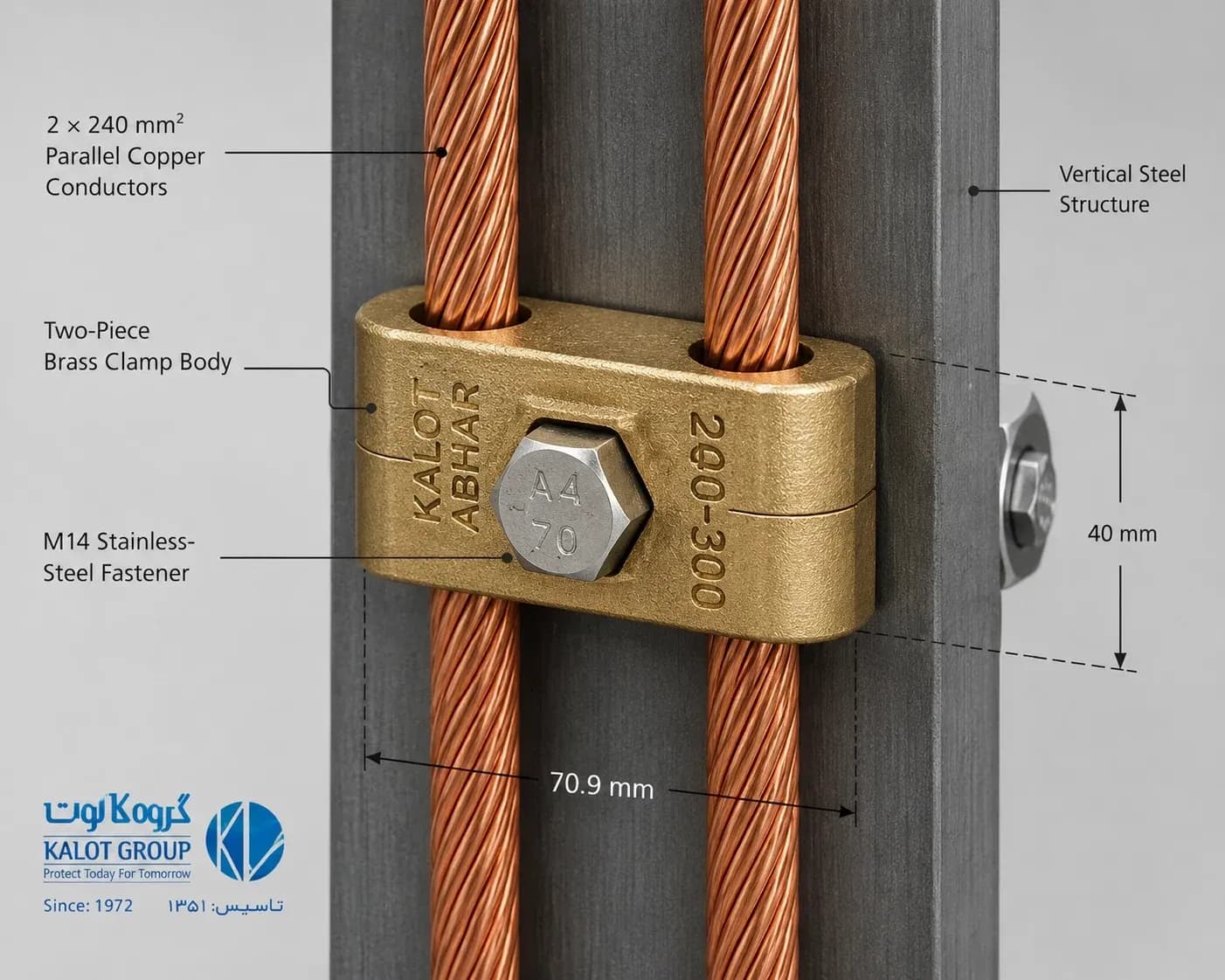

بست موازی تک‌پیچ اتصال دو سیم به سازهٔ فلزی و دکل (PTEC)

کدهای بست موازی تک‌پیچ (PTEC)

سطح مقطع به میلی‌متر مربع و ابعاد به میلی‌متر است؛ «سیم اصلی» و «سیم انشعاب» دو سیمی‌اند که در دو شیار بست می‌نشینند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

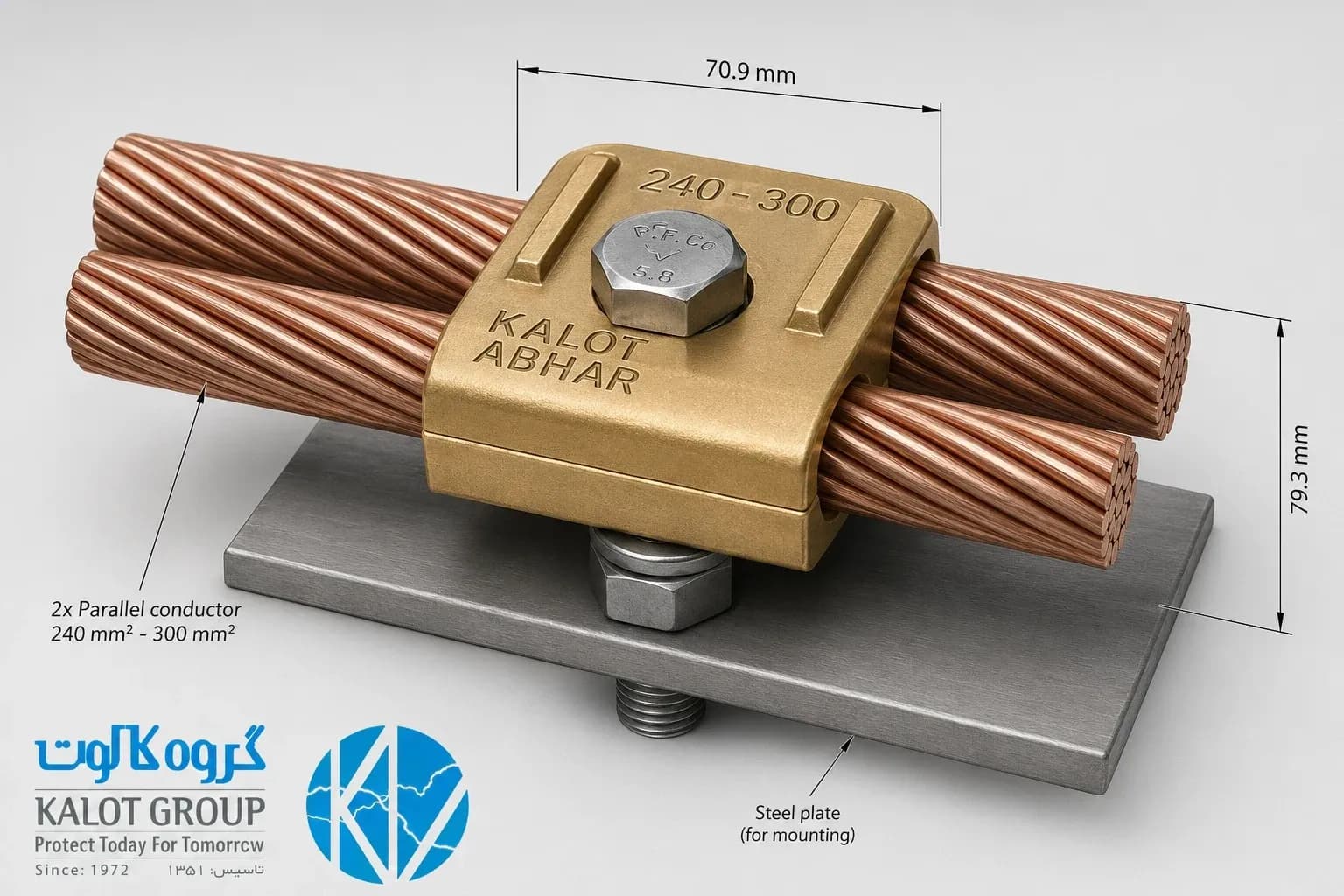

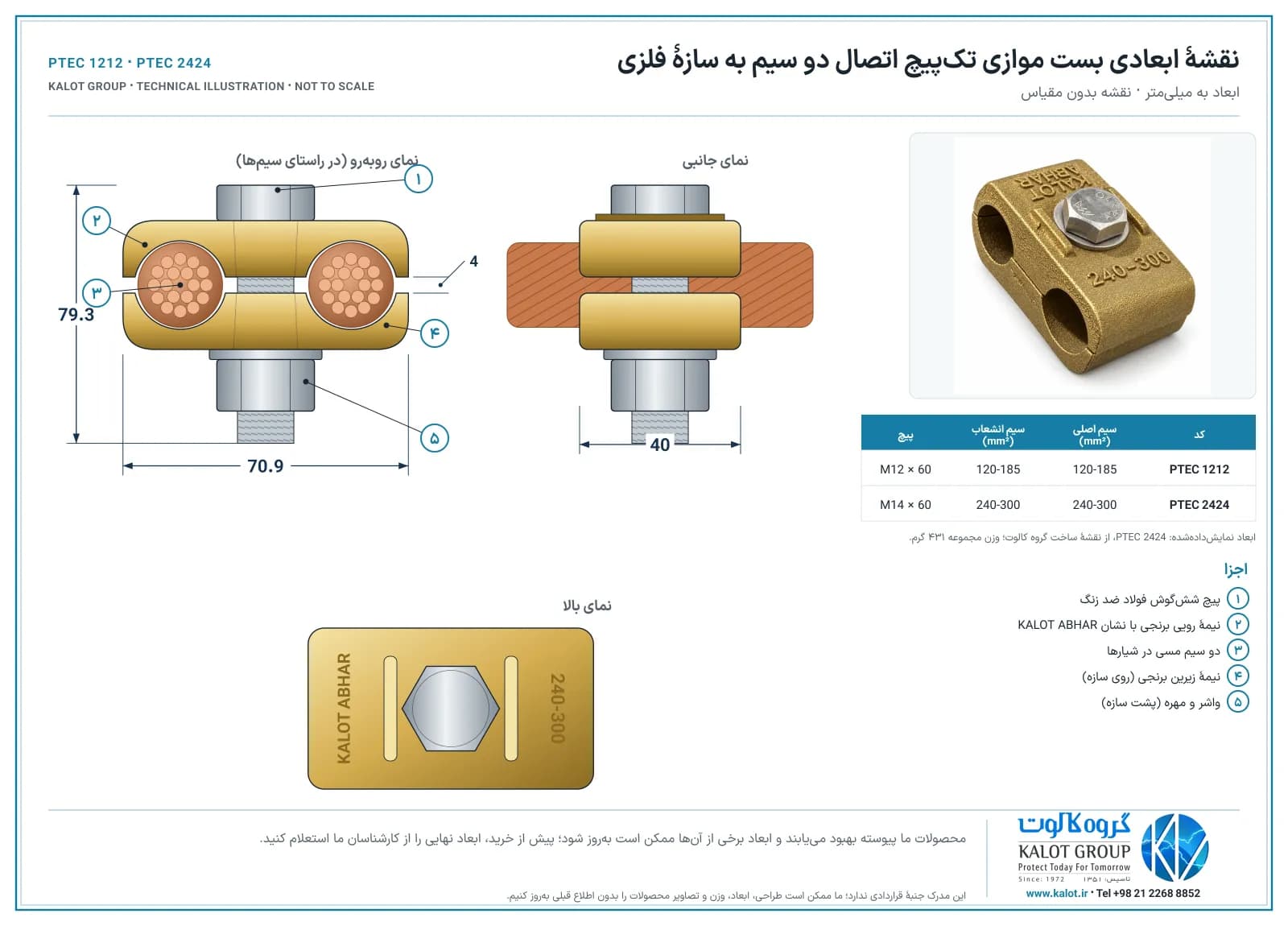

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

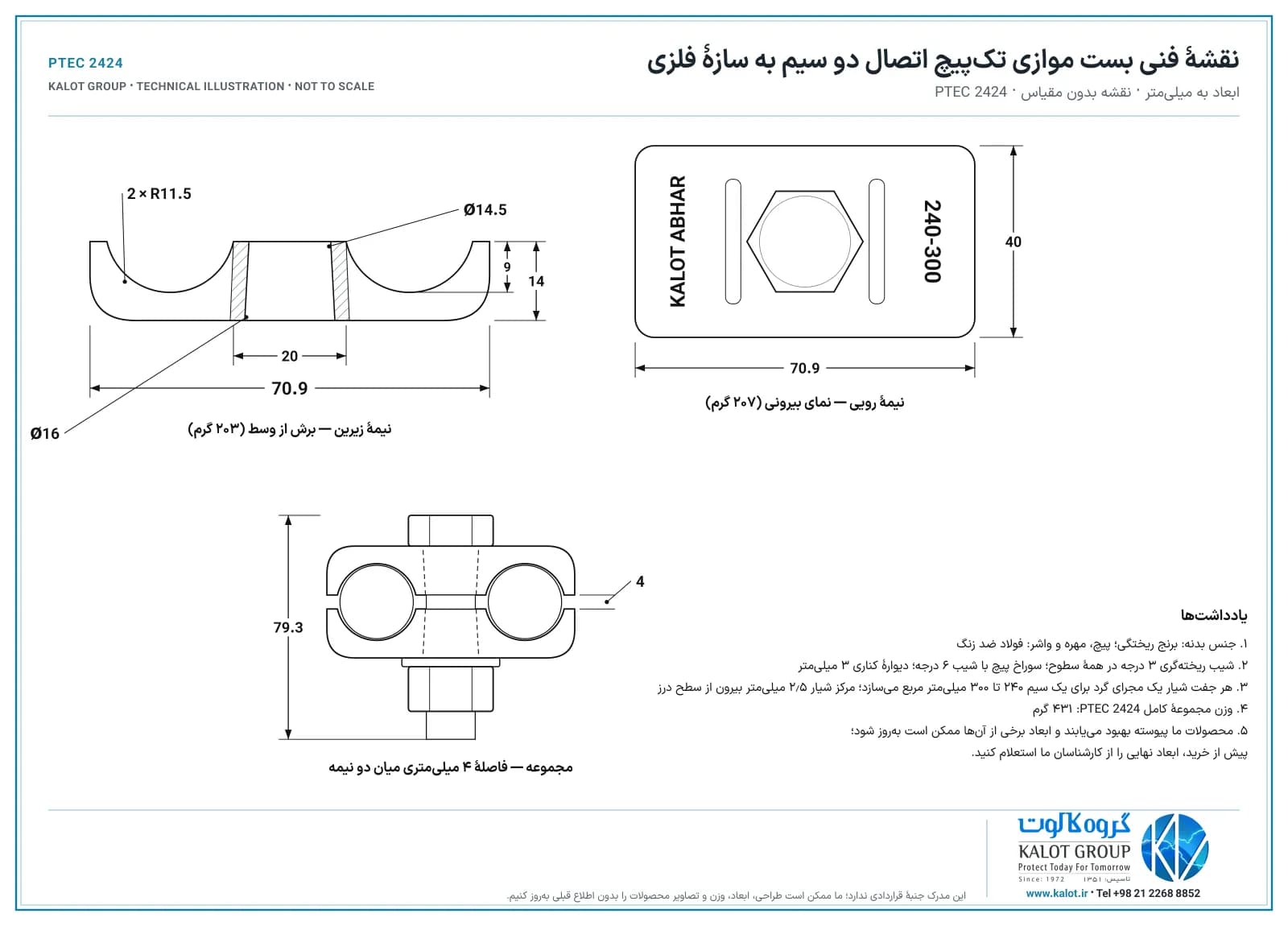

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

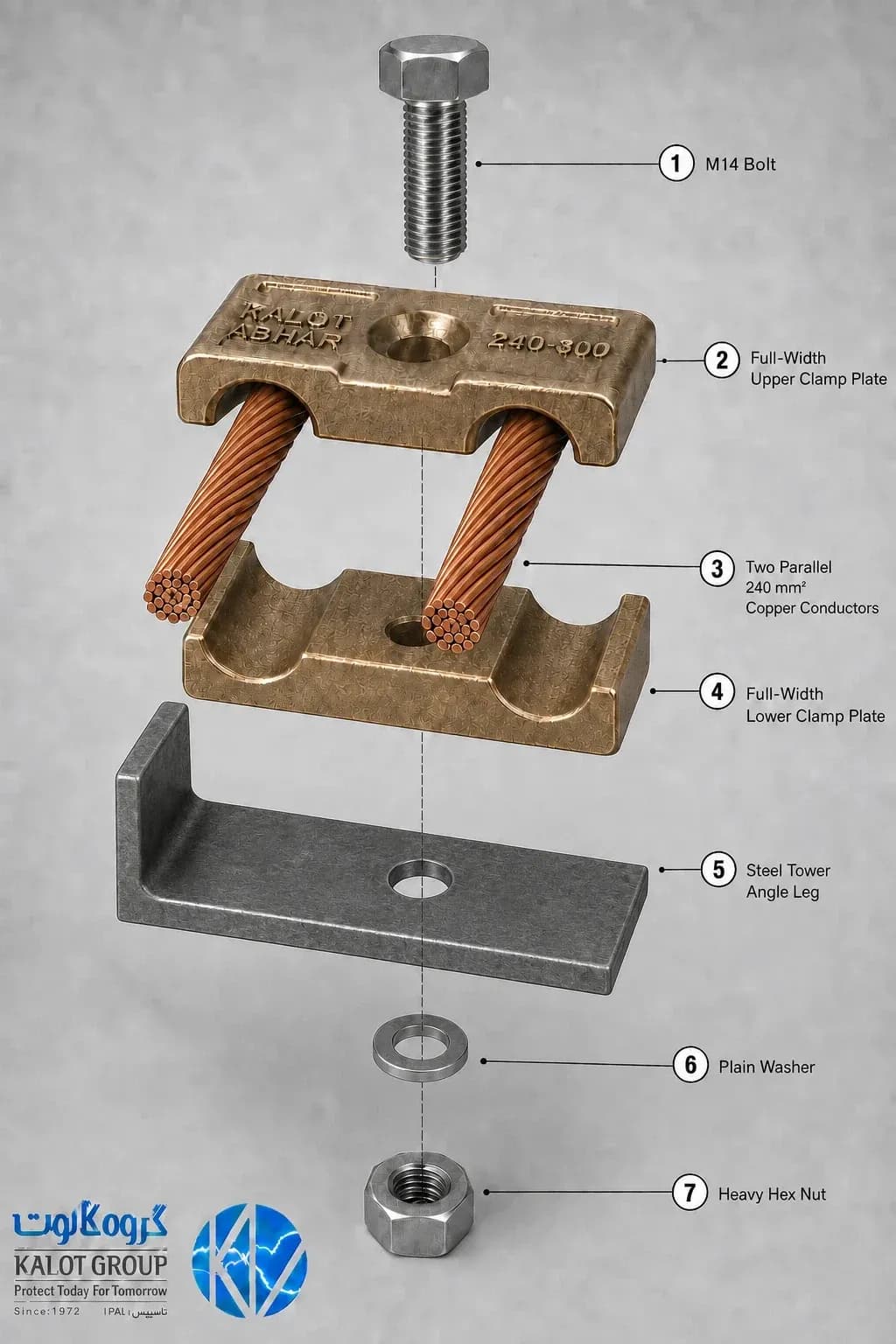

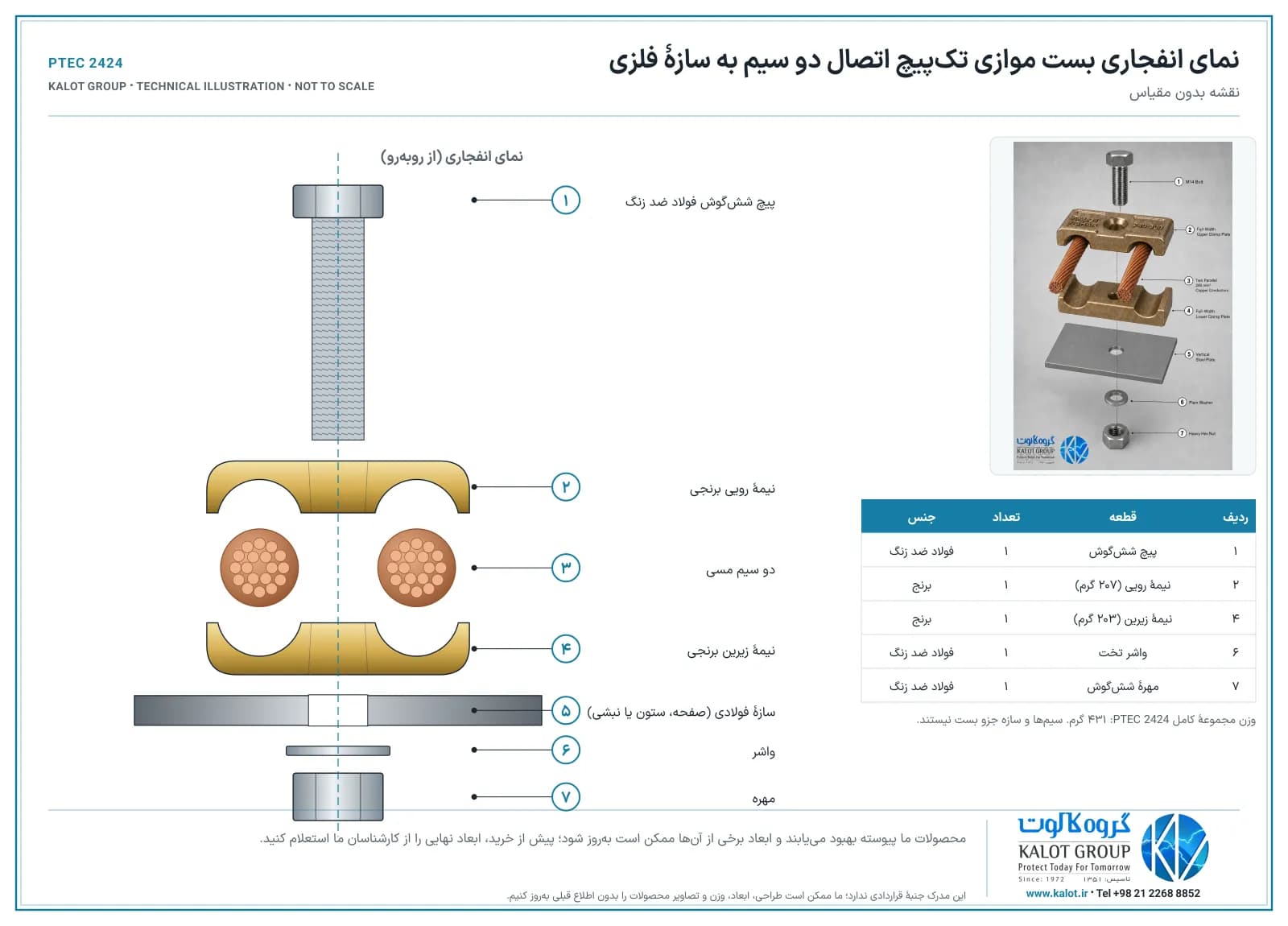

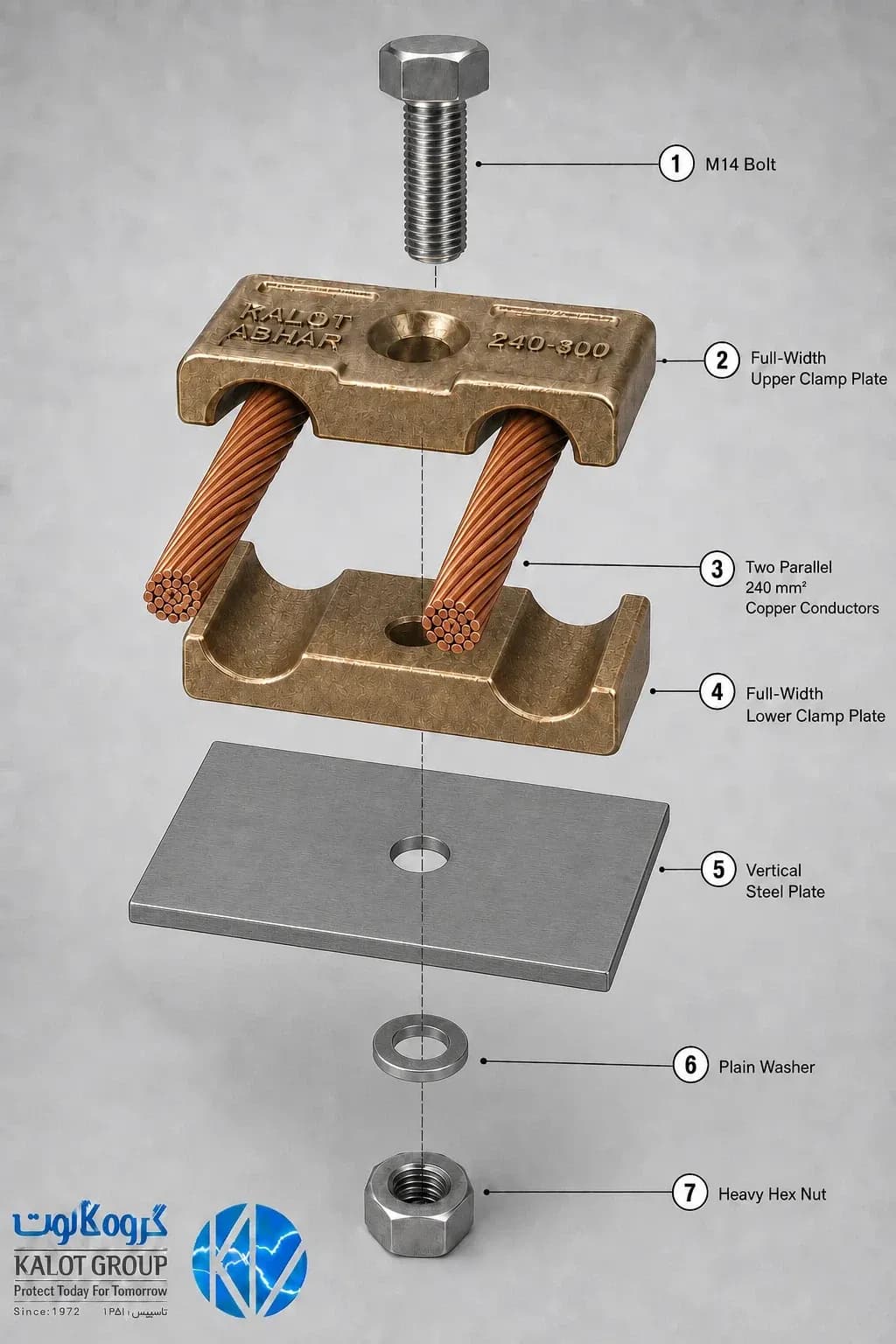

نمای انفجاری

دانلود نمای انفجاری (PDF)

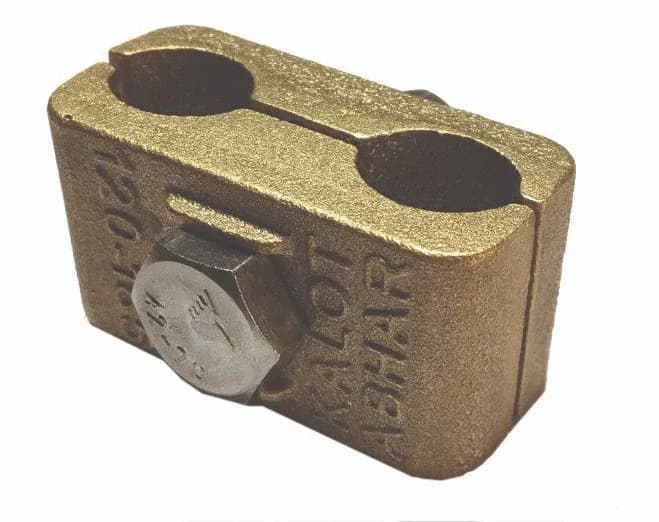

شیارهای سیم و پیچ

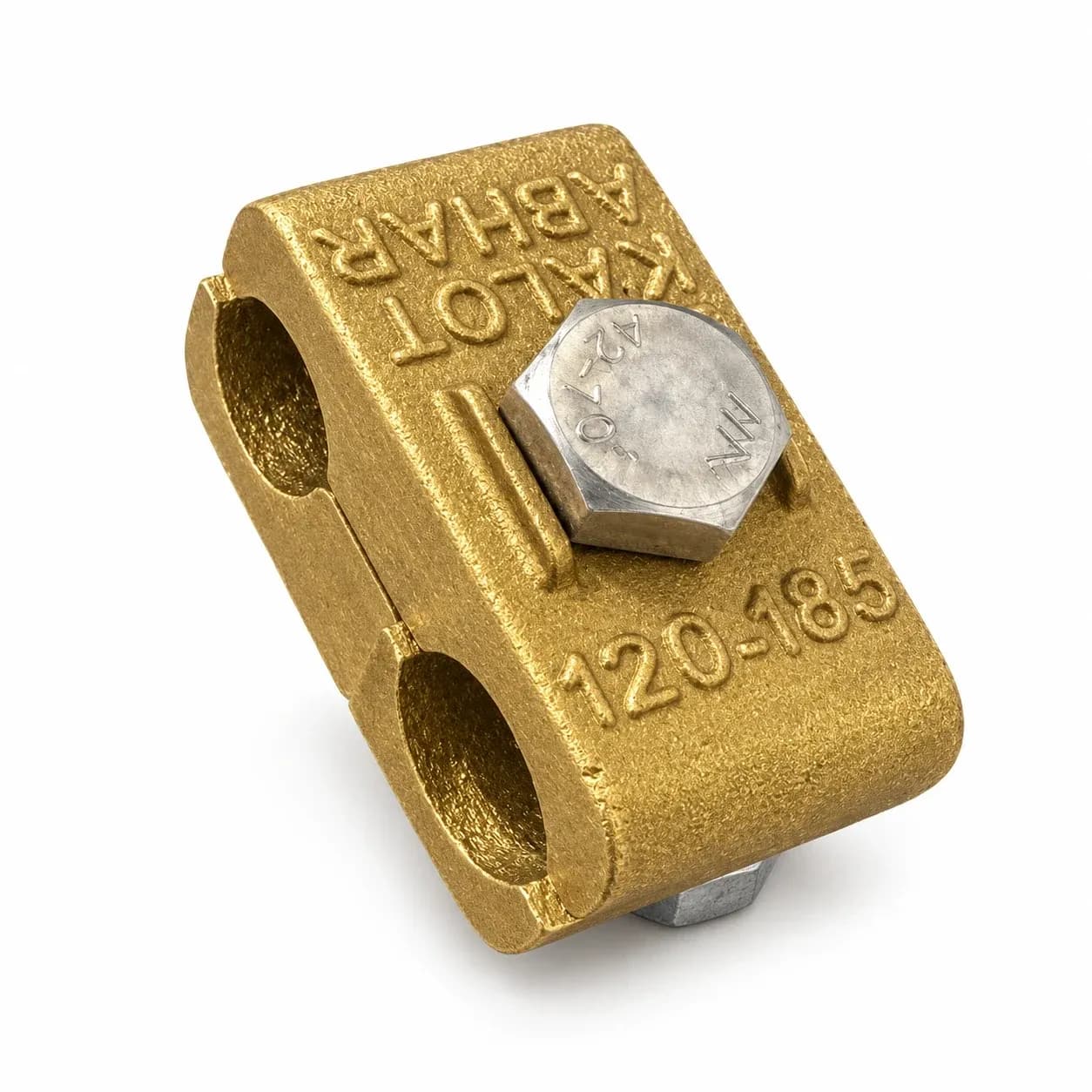

هر نیمهٔ بست دو شیار نیم‌گرد دارد که در دو طرف سوراخ پیچ قرار گرفته‌اند. وقتی دو نیمه روبه‌روی هم بسته می‌شوند، هر جفت شیار یک مجرای گرد برای یک سیم می‌سازد و میان دو نیمه فاصلهٔ کمی می‌ماند تا پیچ بتواند سیم‌ها را بفشارد. سوراخ پیچ از میان هر دو نیمه می‌گذرد و پیچ پس از عبور از سوراخ سازه، با واشر و مهره در پشت سازه بسته می‌شود.

کاربردهای بست موازی تک‌پیچ

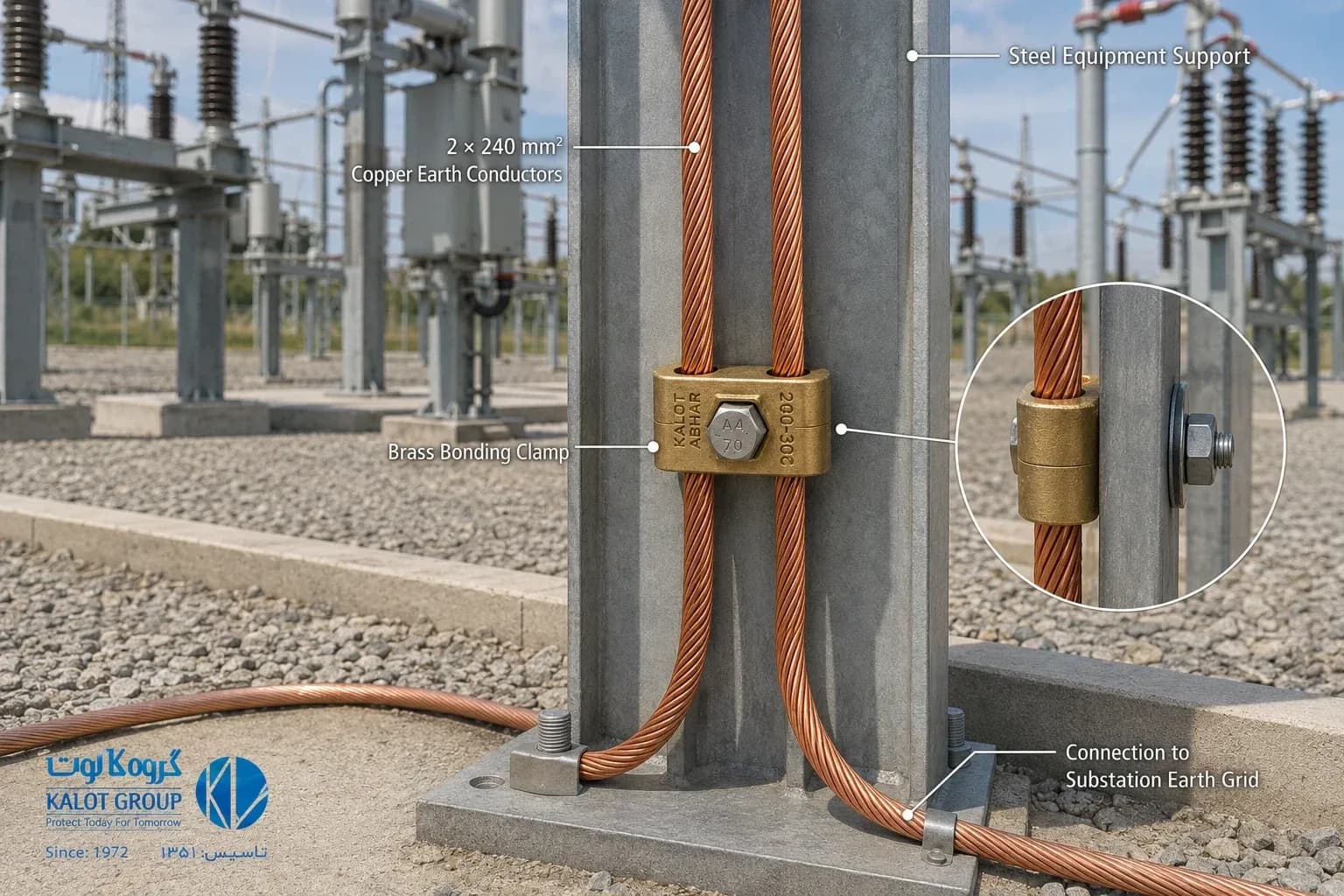

• هم‌بندی پایه‌ها و سازه‌های فولادی تجهیزات پست برق با هادی‌های شبکهٔ زمین پست
• اتصال هادی‌های زمین به نبشی پایهٔ دکل‌های خطوط انتقال و توزیع و دکل‌های مخابراتی
• گرفتن انشعاب از هادی اصلی زمین، بدون بریدن آن، در همان نقطه‌ای که هادی به سازه وصل می‌شود
• اتصال دو هادی زمین یا دو هادی نزولی سیستم حفاظت در برابر صاعقه به ستون یا اسکلت فلزی ساختمان و سوله
• هم‌بندی سازه‌های فولادی صنعتی، سینی‌ها و پایه‌های فلزی با شبکهٔ زمین

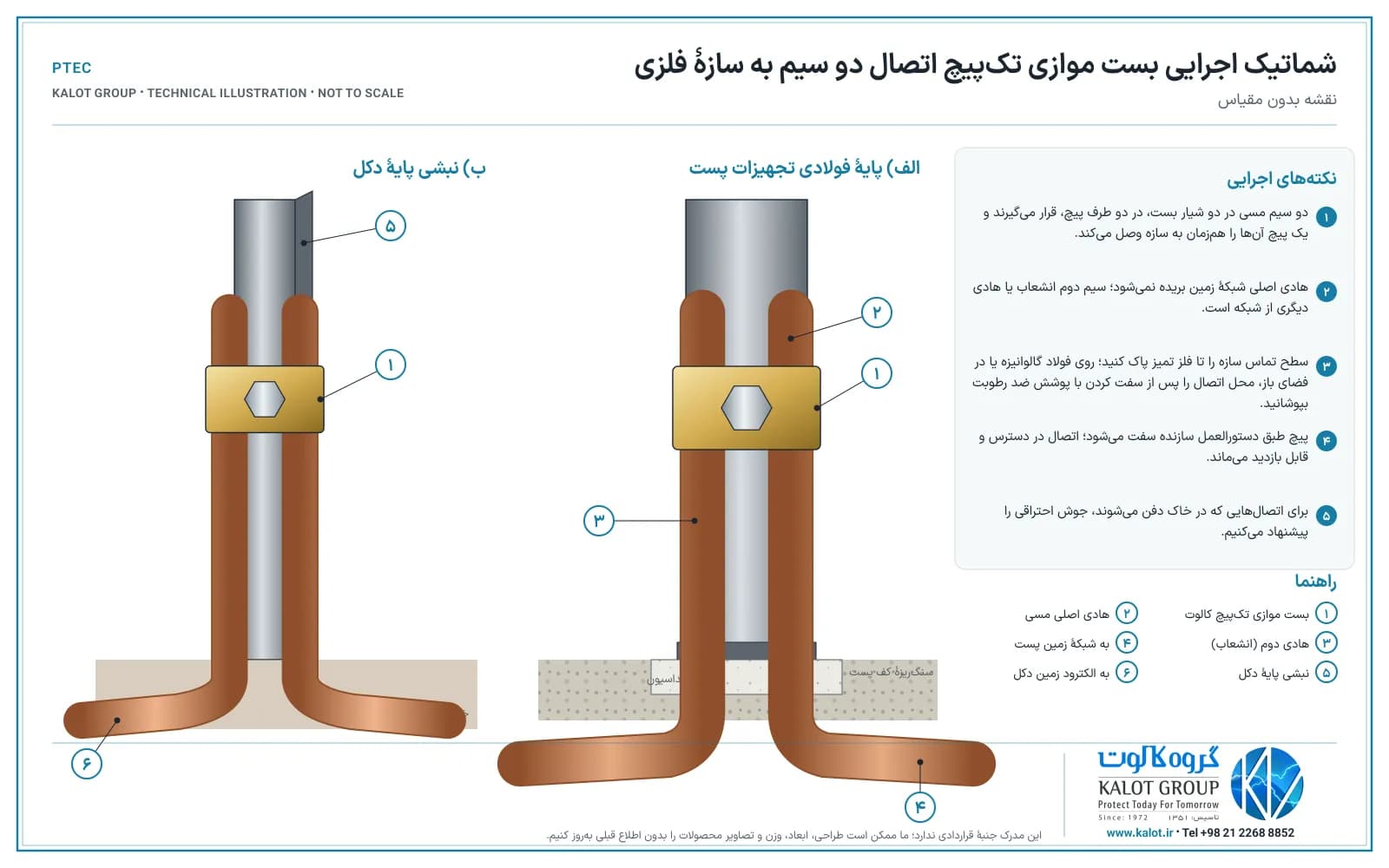

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

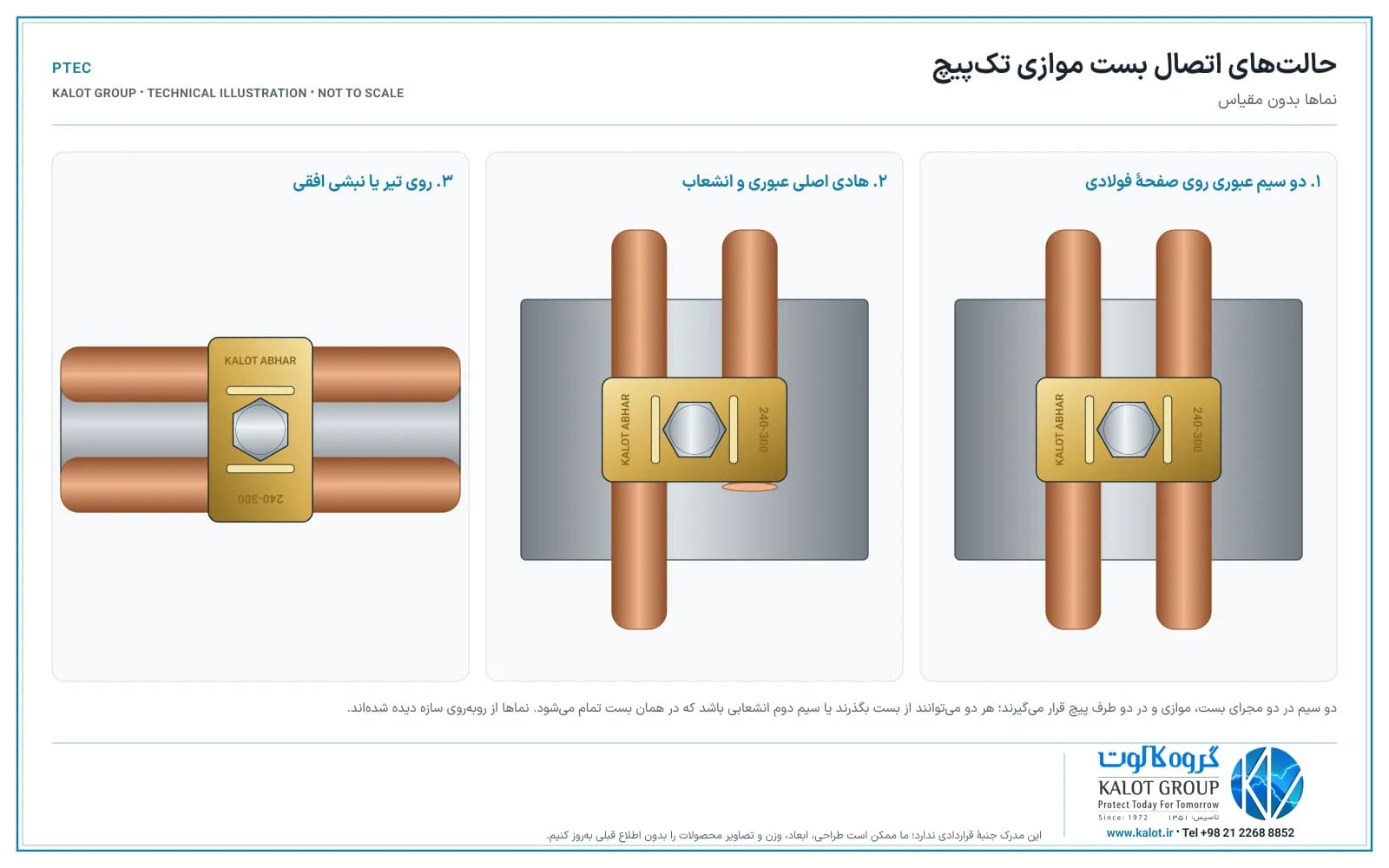

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

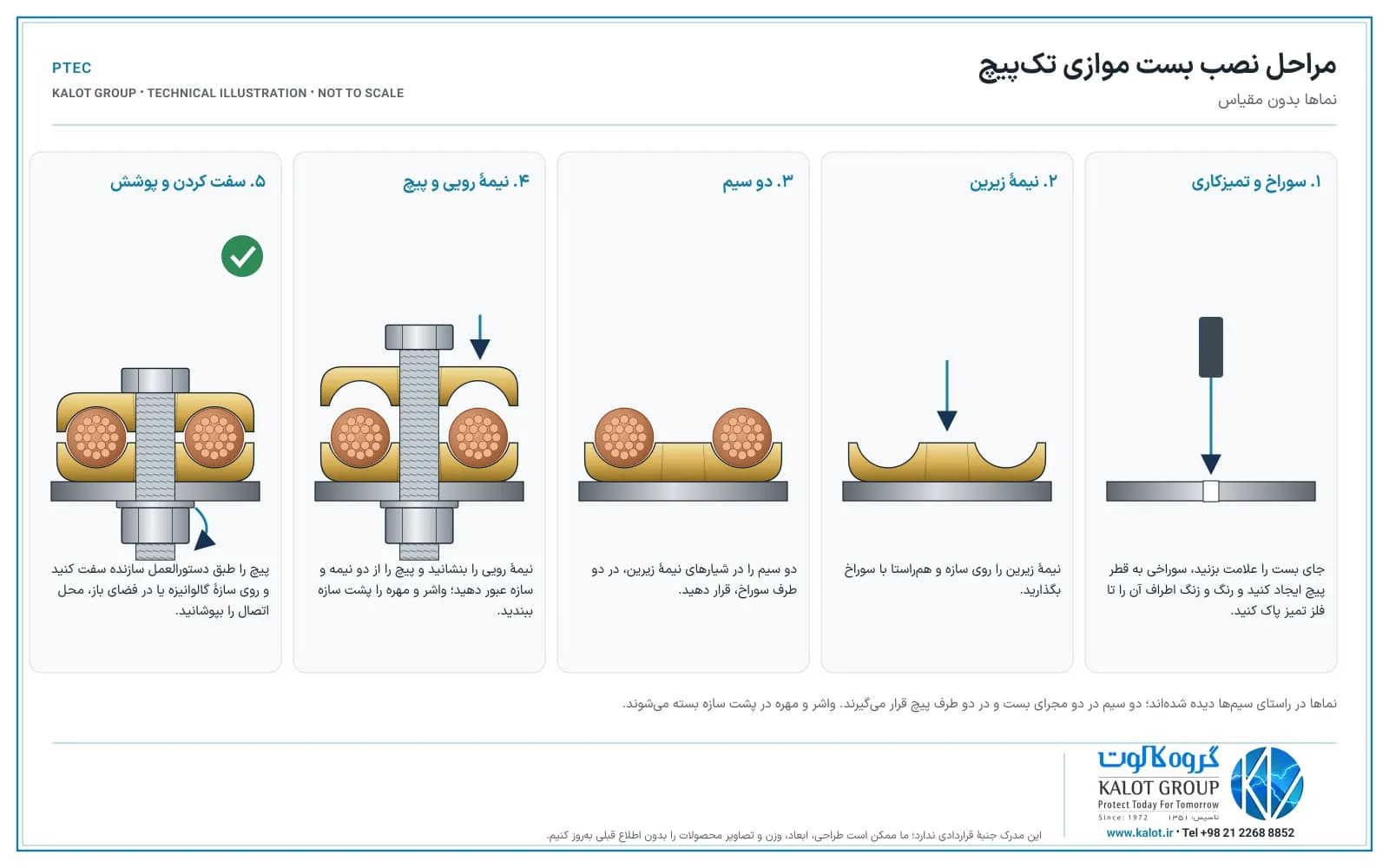

مراحل نصب بست موازی تک‌پیچ

1. کد بست را با سطح مقطع دو سیم انتخاب کنید؛ هر دو سیم باید در بازهٔ همان کد باشند.
2. جای بست را روی سازه علامت بزنید و سوراخی به قطر پیچ همان کد ایجاد کنید.
3. رنگ، زنگ‌زدگی و چربی را از سطح تماس سازه و از سیم‌ها پاک کنید تا به فلز تمیز برسید.
4. نیمهٔ زیرین را روی سازه بگذارید، دو سیم را در شیارهای آن قرار دهید و نیمهٔ رویی را روی سیم‌ها بنشانید.
5. پیچ را از میان دو نیمه و سوراخ سازه عبور دهید، واشر و مهره را در پشت سازه ببندید و پیچ را طبق دستورالعمل سازنده سفت کنید.
6. روی فولاد گالوانیزه یا در فضای باز و مرطوب، پس از سفت کردن، اتصال را با رنگ یا ترکیب ضد رطوبت بپوشانید تا محل تماس برنج و فولاد از رطوبت دور بماند.
7. کنترل کنید هر دو سیم در تمام عمق شیارها نشسته باشند و بست روی سازه تکان نخورد.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، دریل و مته به قطر پیچ و دو آچار هم‌اندازهٔ پیچ و مهره کافی است؛ این اتصال به جوشکاری یا حرارت روی سازه نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای پست، دکل یا سازه، بست را از نظر شل‌شدگی، خوردگی و آسیب سیم کنترل کنید؛ اگر اتصال شل شده یا محل تماس خورده است، آن را باز کنید، سطح تماس را تمیز کنید، دوباره طبق دستورالعمل سازنده ببندید و پوشش محافظ را تجدید کنید. پیوستگی اتصال سازه به شبکهٔ زمین را هم می‌توان با اندازه‌گیری مقاومت اتصال کنترل کرد.

انتخاب و استعلام قیمت بست موازی تک‌پیچ

هنگام استعلام، سطح مقطع هر دو سیم، نوع و ضخامت سازه (صفحه، ستون یا نبشی دکل و گالوانیزه بودن یا نبودن آن)، محل نصب و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد مناسب و قیمت را اعلام کنند.

وقتی هادی زمین از کنار یک سازه یا دکل می‌گذرد و همان‌جا باید با سازه هم‌بند شود، یا دو هادی از دو سمت شبکهٔ زمین به یک پایه می‌رسند، به‌جای دو بست جدا و دو سوراخ، یک بست موازی تک‌پیچ هر دو سیم را در یک نقطه به سازه وصل می‌کند. هادی اصلی بریده نمی‌شود و اتصال مرتب‌تر و کوتاه‌تر می‌ماند. استانداردهای ارتینگ تأسیسات قدرت از اتصال‌ها می‌خواهند جریان خطا را بدون گرم شدن بیش از حد عبور دهند، شل نشوند و در برابر خوردگی محافظت شوند؛ بدنهٔ برنجی کنار سیم مسی جنس هم‌خوانی دارد و پیچ فولاد ضد زنگ در برابر خوردگی مقاوم است. برای مقایسهٔ جنس بست‌ها، جنس بست ارت: برنجی، مسی یا گالوانیزه را ببینید.

مزایای بست موازی تک‌پیچ

• دو اتصال با یک پیچ: هر دو سیم و خود بست با یک پیچ و یک سوراخ به سازه وصل می‌شوند؛ نصب سریع‌تر و سوراخ‌کاری کمتر روی سازه.
• هادی اصلی بریده نمی‌شود: سیم از شیار بست عبور می‌کند و ادامه می‌یابد؛ انشعاب و هم‌بندی در همان نقطه انجام می‌شود.

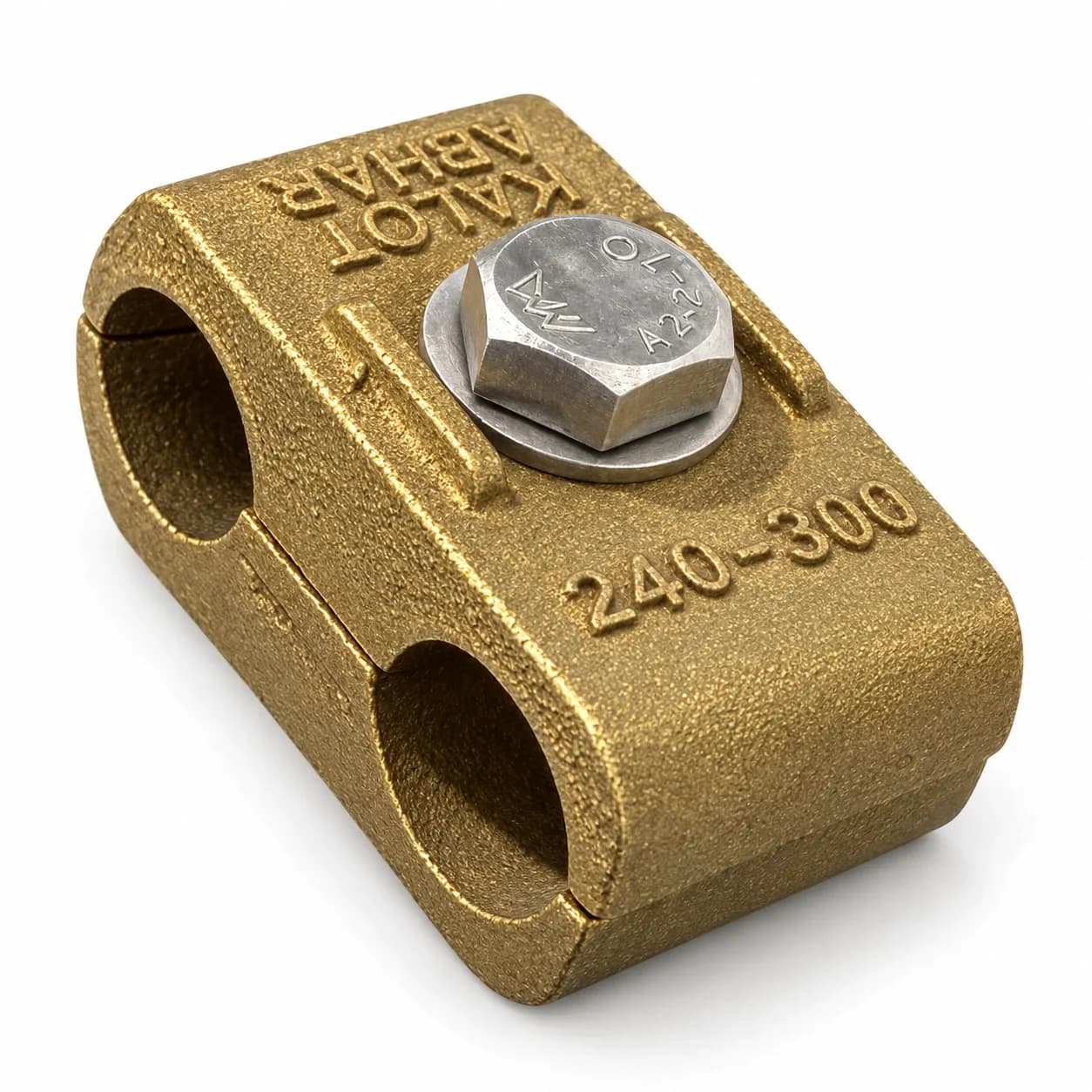

• سیم ۱۲۰ تا ۳۰۰ میلی‌متر مربع: دو مدل استاندارد برای هادی‌های بزرگ شبکهٔ زمین پست‌ها و دکل‌ها، و اندازه‌های کوچک‌تر به سفارش.

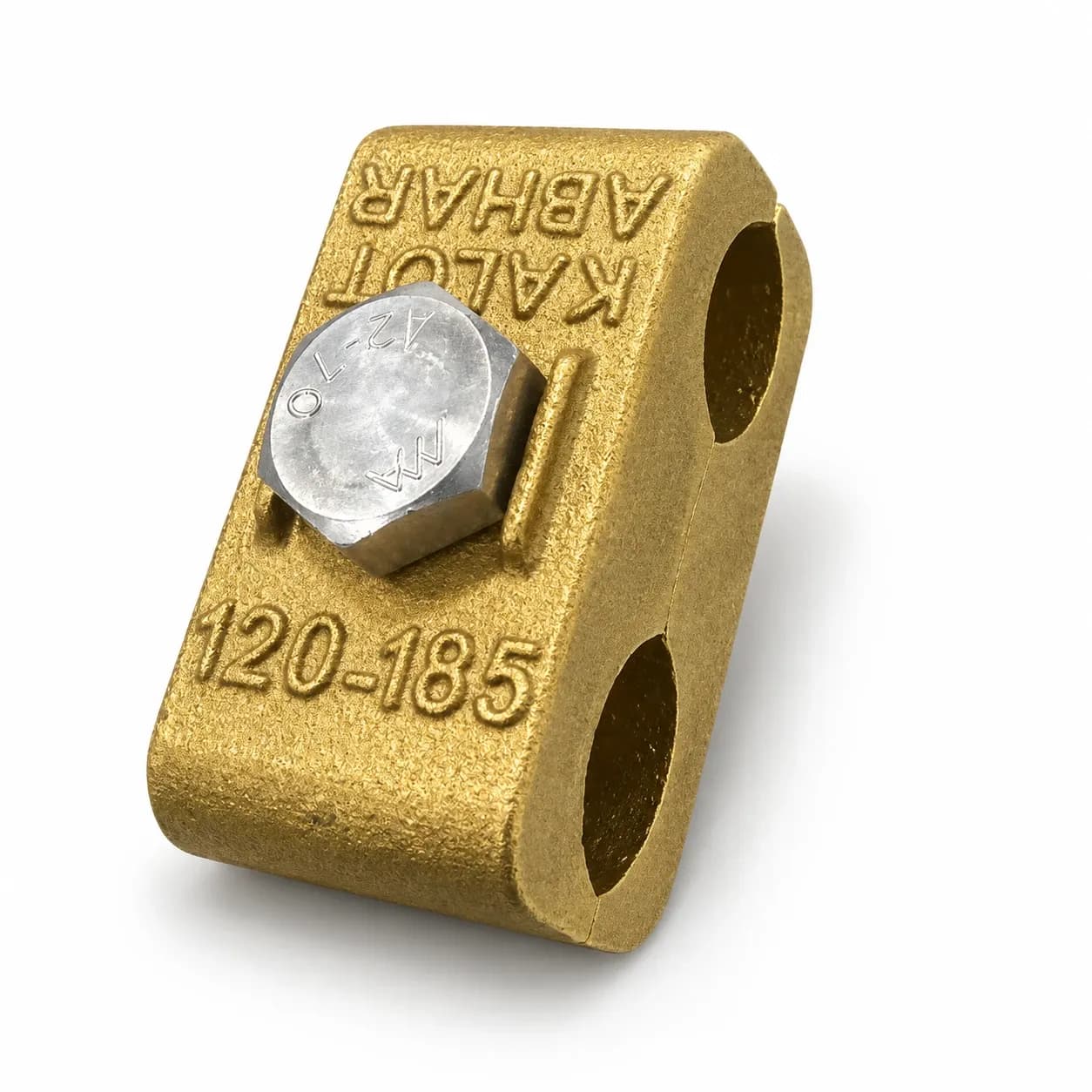

• بدنهٔ برنجی، پیچ فولاد ضد زنگ: جنس بدنه با سیم مسی هم‌خوان است و پیچ، مهره و واشر در برابر خوردگی مقاوم‌اند.
• بدون جوشکاری روی سازه: اتصال پیچی است و به حرارت، برق یا جوشکاری روی سازهٔ گالوانیزه یا رنگ‌شده نیاز ندارد.
• قابل باز و بست: برای بازدید، اندازه‌گیری یا تعمیر، پیچ را باز و دوباره می‌بندید.

بست موازی تک‌پیچ، بست تک‌سیم به سازه یا بست موازی دوپیچ؟

اگر فقط یک سیم به سازه وصل می‌شود، بست یکپارچه یا دوپارچهٔ سیم به سازه کافی است و اگر دو سیم فقط باید به هم وصل شوند، بست موازی دوپیچ را ببینید. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست موازی تک‌پیچ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و زمین، از جمله بست‌ها، را تعیین می‌کند.

⁦EN 50522⁩، استاندارد ارتینگ تأسیسات قدرت با ولتاژ بیش از ۱ کیلوولت، از اتصال‌های سیستم زمین می‌خواهد پیوستگی الکتریکی خوبی داشته باشند تا جریان خطا آن‌ها را بیش از حد گرم نکند، شل نشوند و در برابر خوردگی محافظت شوند؛ هادی زمین با اتصال‌دهندهٔ مناسب به هر قطعهٔ فلزی وصل شود و اگر دو فلز غیرهم‌جنس به هم وصل می‌شوند، محل اتصال از تماس با رطوبت و الکترولیت دور بماند. همین استاندارد یادآوری می‌کند که توان عبور جریان اتصال‌ها، به‌ویژه اتصال پیچی، باید در طراحی دیده شود و سازه‌های فلزی بزرگ در نقاط کافی به سیستم زمین وصل شوند. در این استاندارد کمترین سطح مقطع هادی زمین مسی ۱۶ میلی‌متر مربع است و سطح مقطع واقعی هر هادی با جریان خطا و مدت آن محاسبه می‌شود.

⁦IEC 62305-3⁩ هم‌بندی سازه‌ها و قطعات فلزی با سیستم حفاظت در برابر صاعقه و بازدید دوره‌ای اتصال‌ها را پیش‌بینی می‌کند؛ اتصال پیچی باید جایی باشد که دیده و در صورت نیاز سفت شود. ⁦BS 7430⁩ هم برای اتصال هادی مسی به فولاد گالوانیزه، قلع‌اندود کردن هادی و پوشاندن محل اتصال با پوشش محافظ را توصیه می‌کند.

در ایران، مبحث سیزدهم مقررات ملی ساختمان می‌خواهد اتصال‌های سیستم زمین مطمئن و محکم باشند و هنگام اتصال فلزهای غیرهم‌جنس، خوردگی گالوانیک در نظر گرفته شود؛ آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین هم سازگاری جنس اتصال با هادی را لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
