بست اتصال مفتول گالوانیزه به آرماتور

کد و بازهٔ اندازه (RRCG)

قطر به میلی‌متر است و قطر میلگرد آجدار روی آج سنجیده می‌شود: میلگرد نمرهٔ ۱۲ روی آج حدود ۱۴ میلی‌متر است و نمرهٔ ۱۴ از ۱۶ میلی‌متر می‌گذرد. قطر مفتول و میلگرد پروژه‌تان را برای ما بفرستید تا کارشناسان ما بست مناسب را تأیید کنند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

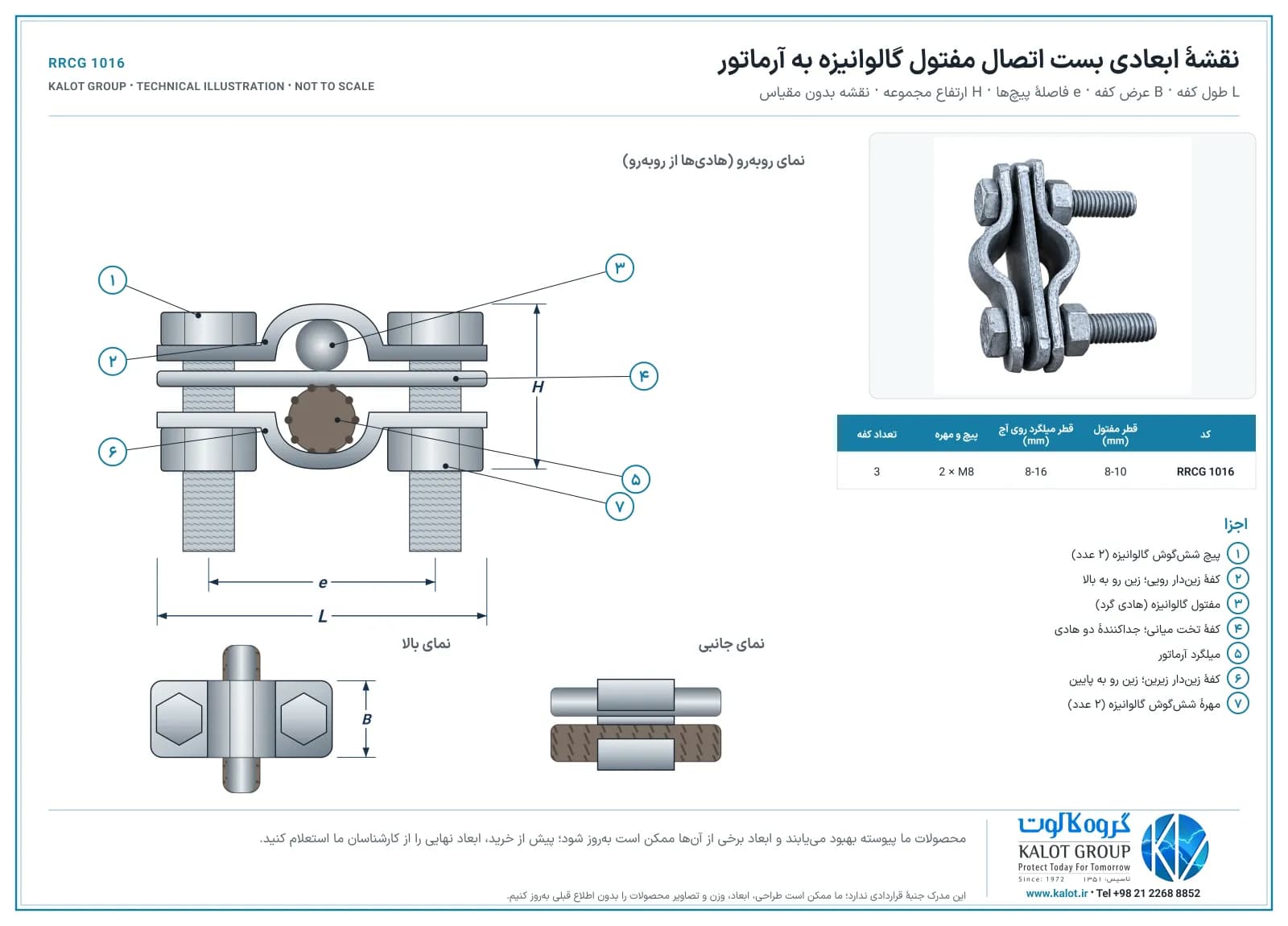

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

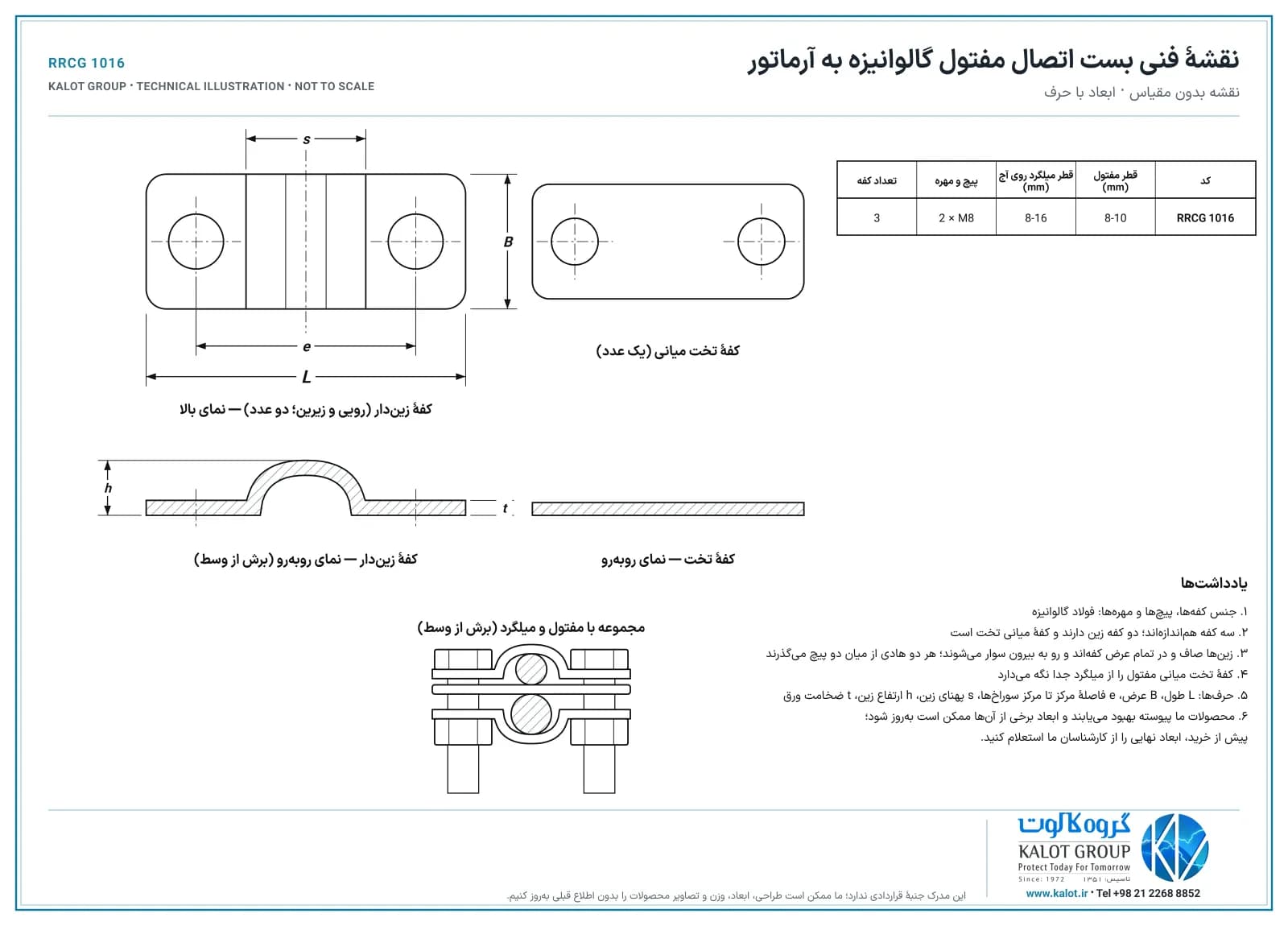

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

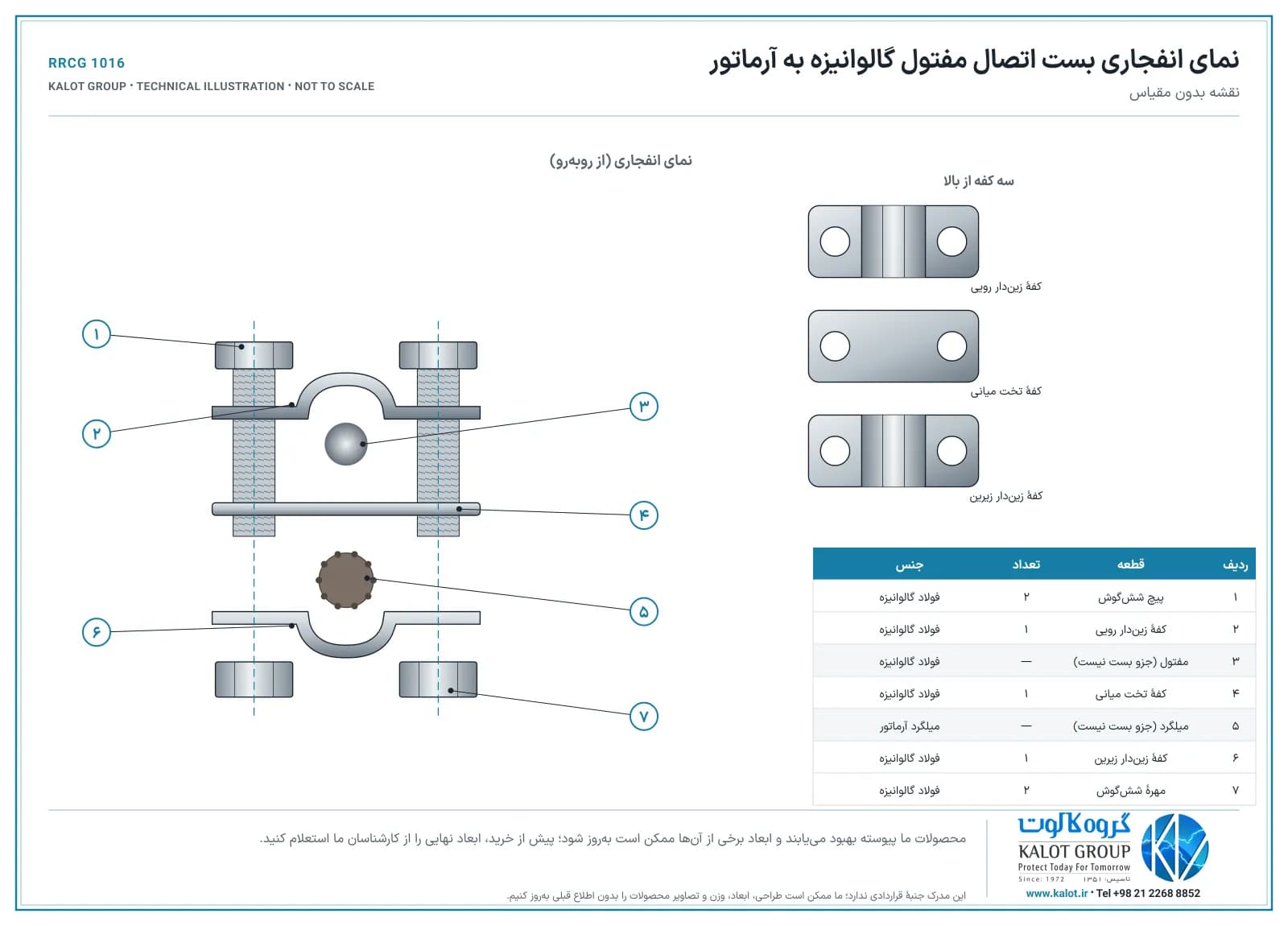

نمای انفجاری

دانلود نمای انفجاری (PDF)

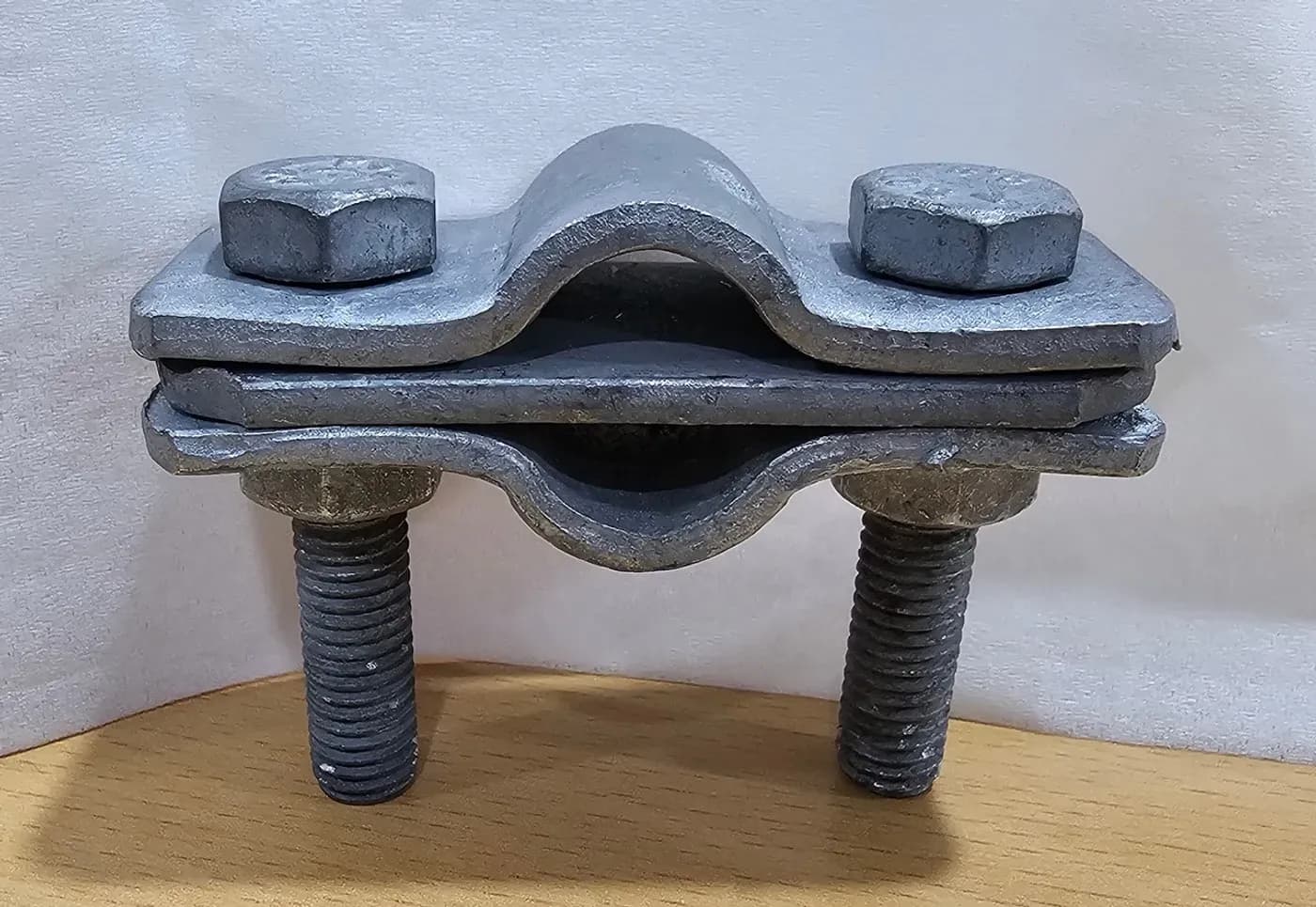

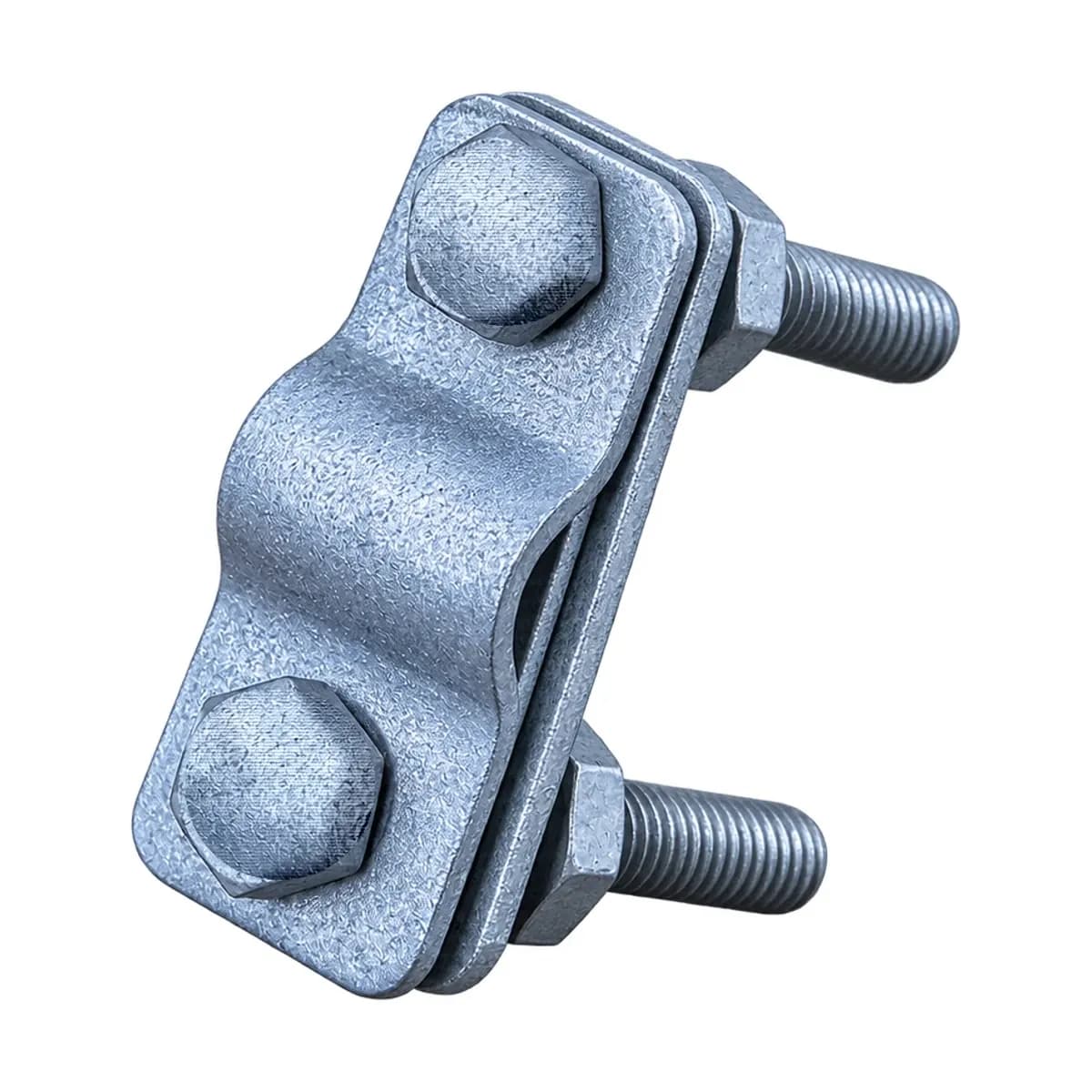

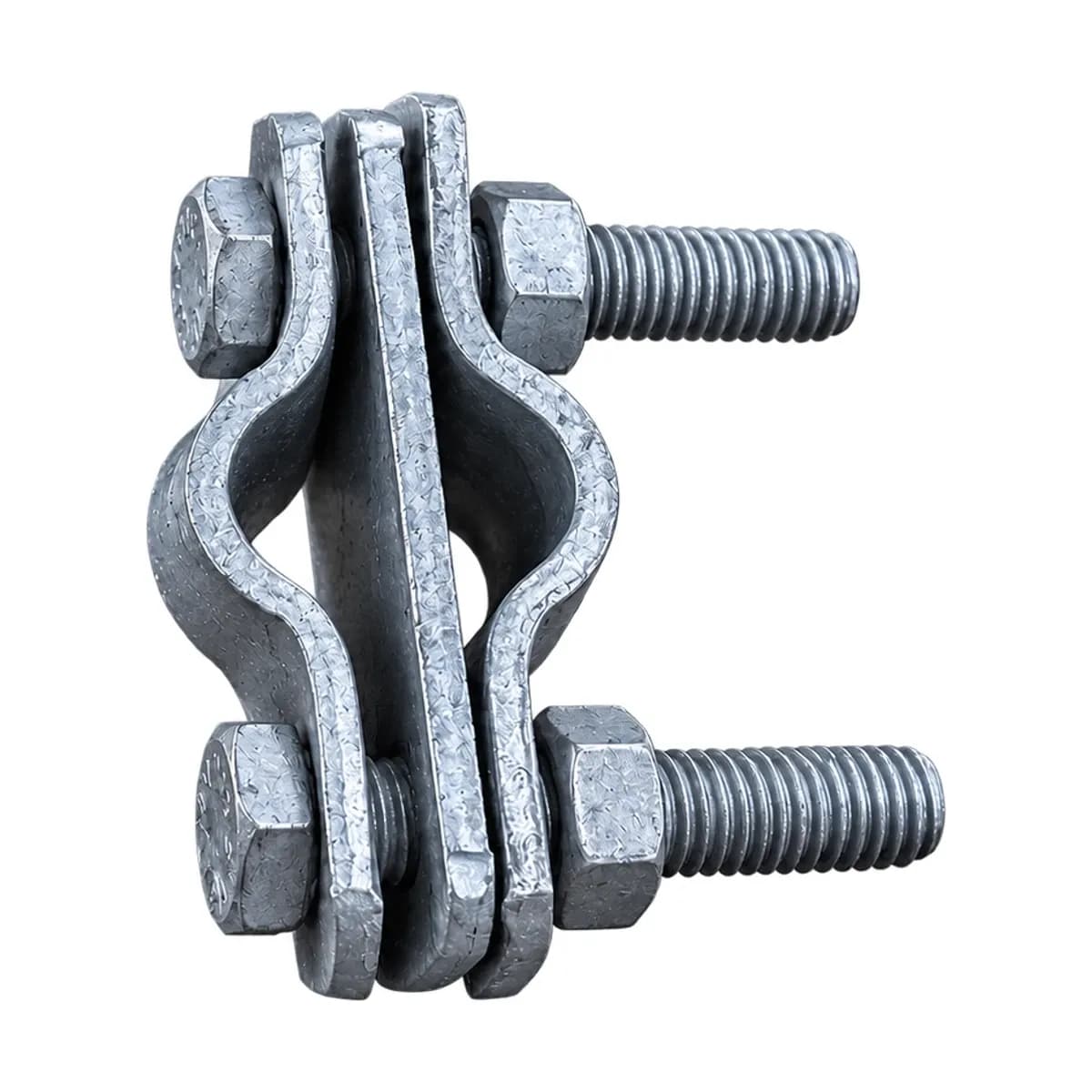

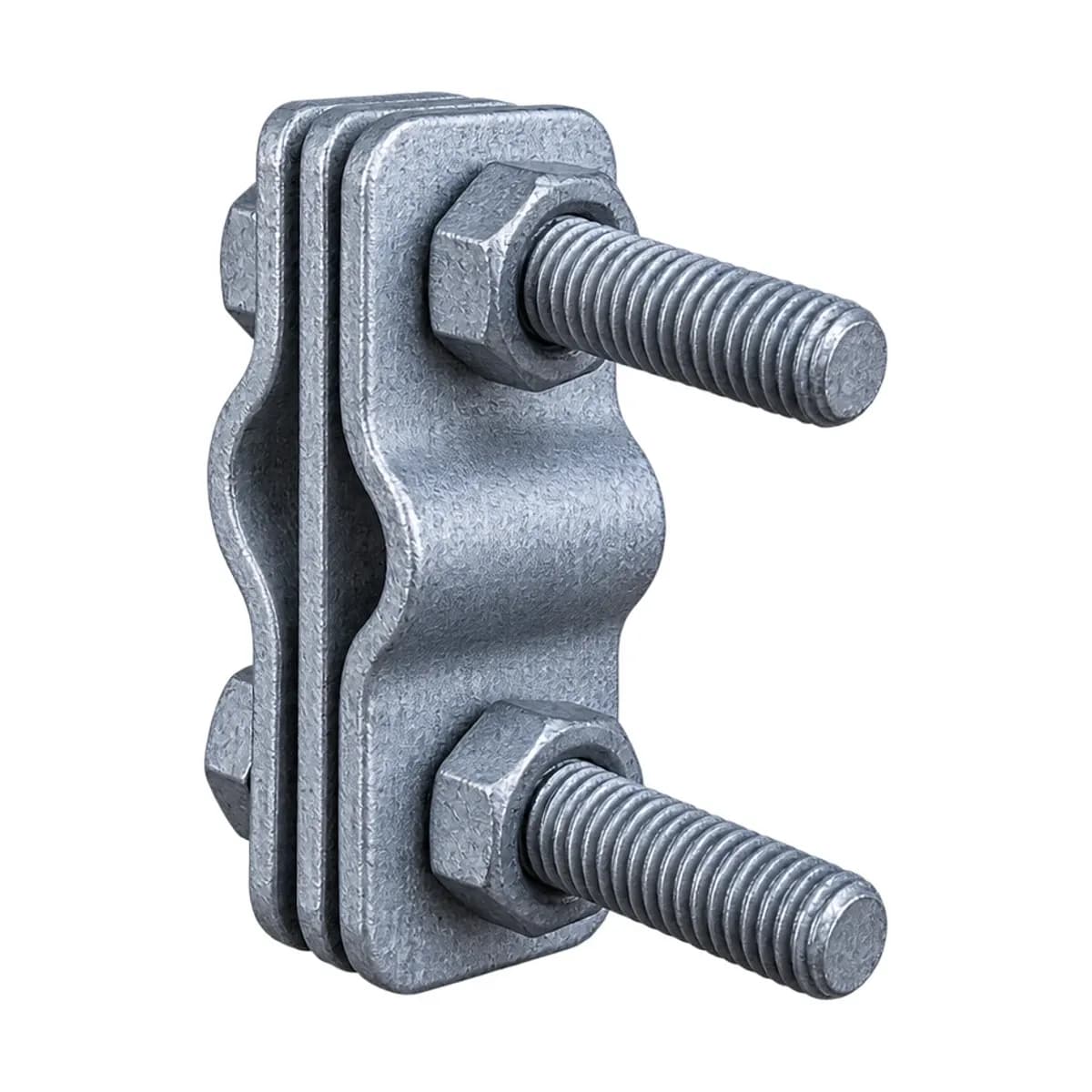

دو کفهٔ زین‌دار و کفهٔ تخت میانی

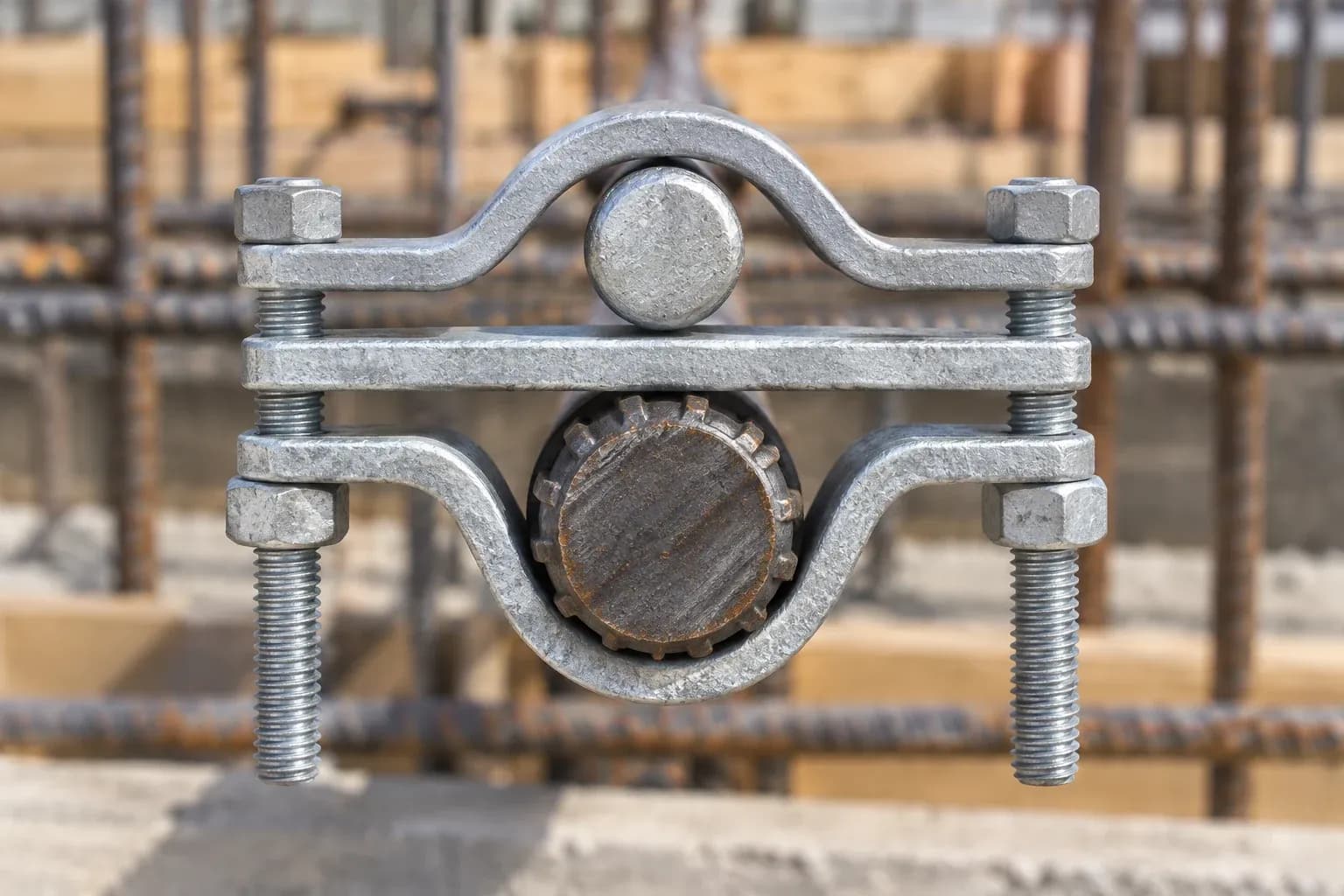

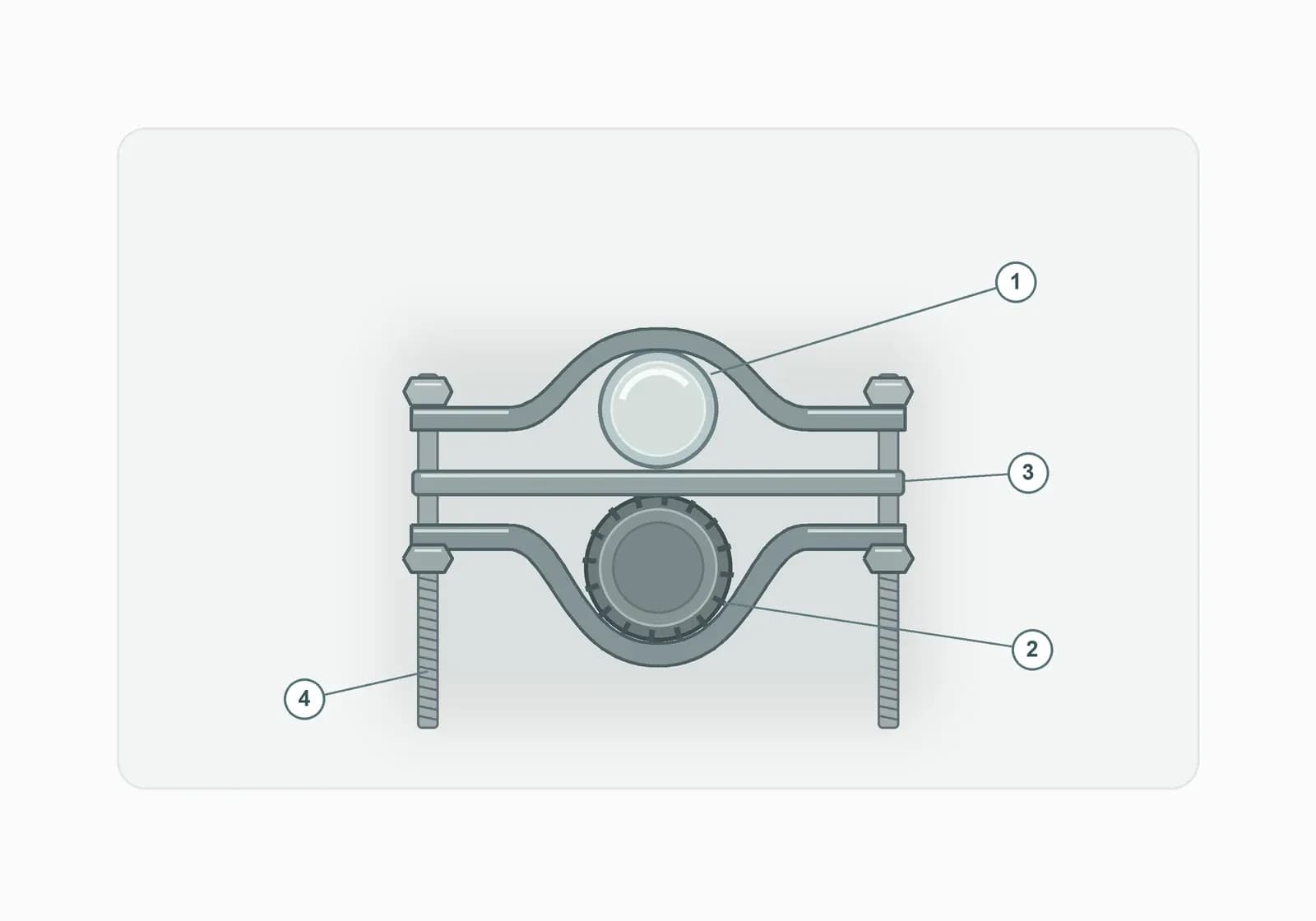

هر دو کفهٔ زین‌دار در میانه یک زین گرد دارند که صاف و عمود بر طول کفه، در تمام پهنای آن و میان دو سوراخ پیچ شکل گرفته است؛ کفهٔ تخت میانی هم‌طرح و هم‌اندازهٔ آن‌هاست. ترتیب سوار شدن قطعات از سمت سر پیچ‌ها این است: کفهٔ زین‌دار رویی با زینِ رو به بیرون، مفتول در زین، کفهٔ تخت میانی، میلگرد در زین کفهٔ زیرین، کفهٔ زین‌دار زیرین با زینِ رو به بیرون و مهره‌ها. به این ترتیب در هر سوی کفهٔ میانی یک شیار گرد هست؛ هر هادی در شیار خودش می‌نشیند، هر دو از فاصلهٔ میان دو پیچ می‌گذرند و دو هادی روی هم فشرده نمی‌شوند. در طرح ساده‌شدهٔ مقطع: ۱ مفتول گالوانیزه، ۲ میلگرد آرماتور، ۳ کفهٔ تخت میانی و ۴ دو پیچ و مهره.

کاربردهای بست اتصال مفتول گالوانیزه به آرماتور

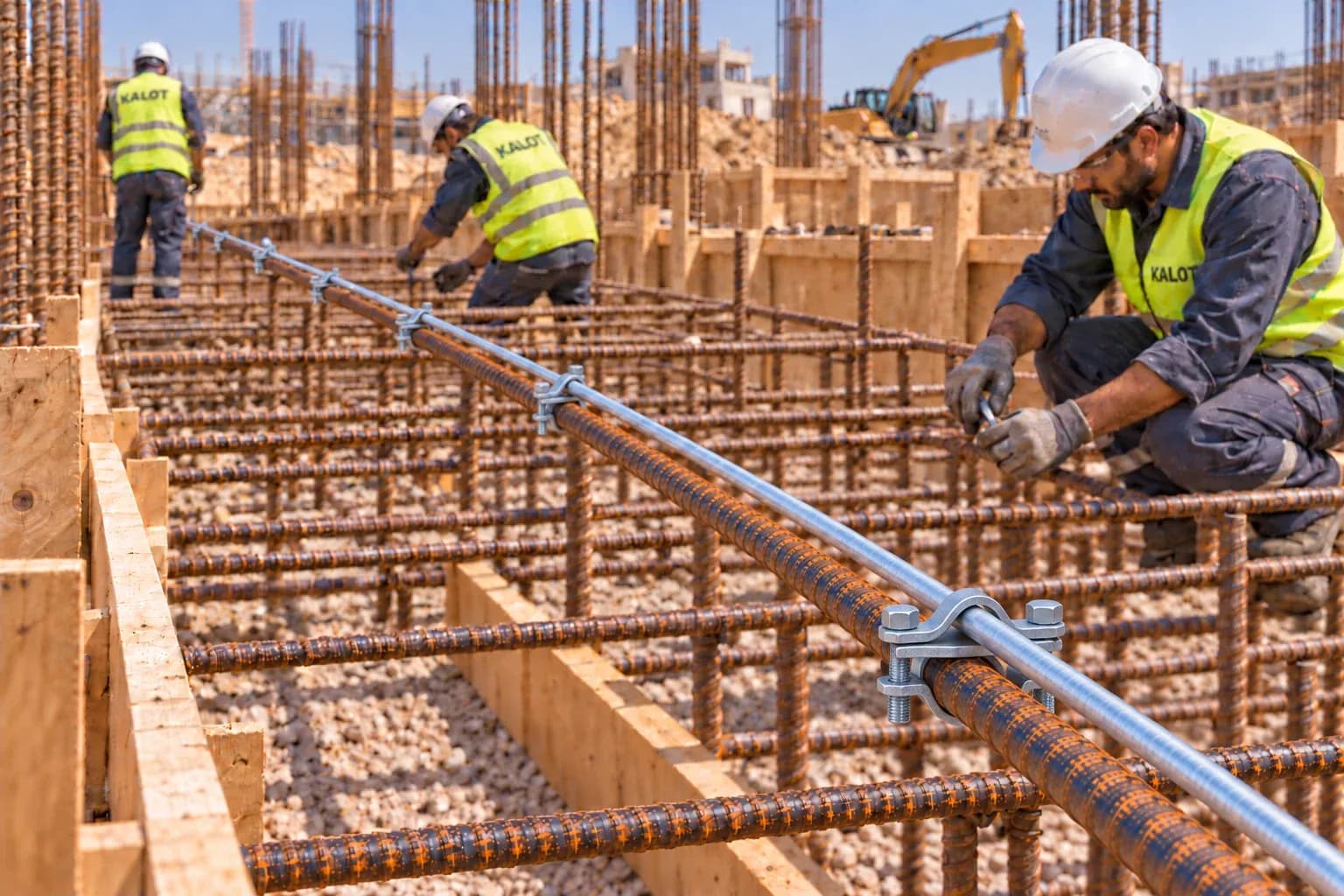

• ارت فونداسیون: اتصال مفتول گالوانیزهٔ الکترود زمین فونداسیون به میلگردهای آرماتور پی، پیش از بتن‌ریزی؛ مفتول را هم‌راستای میلگرد بکشید و برای اتصال‌هایی که در بتن می‌مانند، آن را با دو بست به دو میلگرد جدا ببندید
• هم‌بندی سازه: اتصال مفتول هم‌بندی گالوانیزه به آرماتور ستون، دیوار یا دال، برای هم‌بندی سازه با سیستم زمین
• اتصال دو مفتول گالوانیزه: وصل کردن دو مفتول در کنار هم، جایی که حلقهٔ الکترود فونداسیون از چند تکه مفتول ساخته می‌شود یا انشعابی از حلقه جدا می‌شود؛ هر مفتول در یکی از دو زین می‌نشیند
• انشعاب به اتصال آزمون و هادی نزولی: اتصال مفتول حلقهٔ فونداسیون به مفتول انشعابی که داخل ستون یا دیوار بتنی بالا می‌آید و به اتصال آزمون، هادی نزولی سیستم حفاظت در برابر صاعقه یا شینهٔ اصلی زمین می‌رسد. انشعاب گالوانیزه را روی سطح ستون یا دیوار یا داخل ساختمان به هوا برسانید، نه از میان خاک
• گذر به خاک با فولاد ضد زنگ: اتصال مفتول گالوانیزهٔ داخل بتن به میلهٔ ارت فولاد ضد زنگ ۱۶ میلی‌متری یا انشعاب فولاد ضد زنگ، داخل بتن، تا فقط فولاد ضد زنگ از بتن به خاک برسد؛ این اتصال دو فلز غیرهم‌جنس است، پس محل آن را پیش از بتن‌ریزی با ترکیب یا نوار ضد رطوبت کاملاً بپوشانید
• در هوا، روی بام یا نما: اتصال دو مفتول گالوانیزهٔ شبکهٔ هادی گیرنده یا هادی نزولی در کنار هم، جایی که هر دو هادی گالوانیزه‌اند

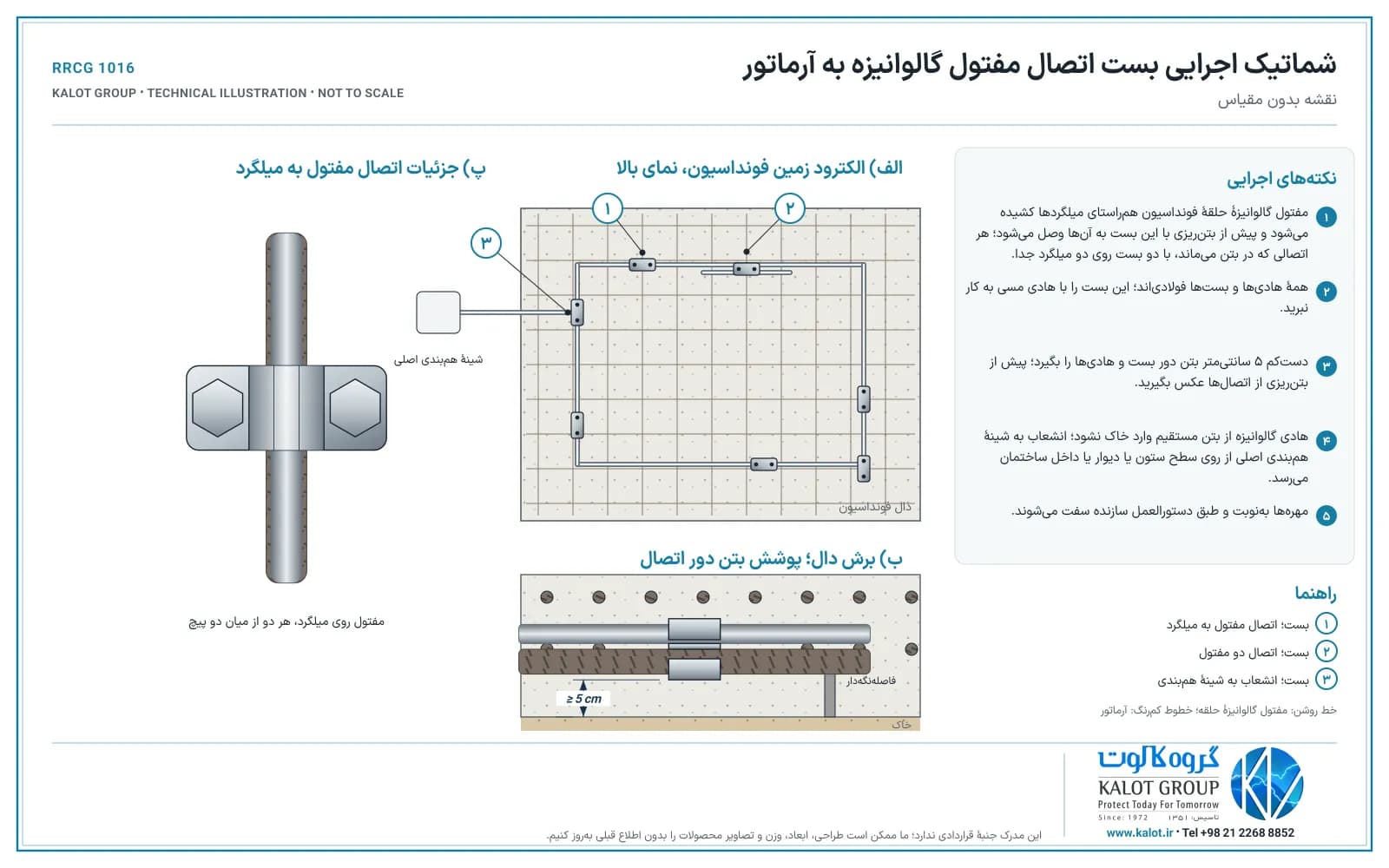

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

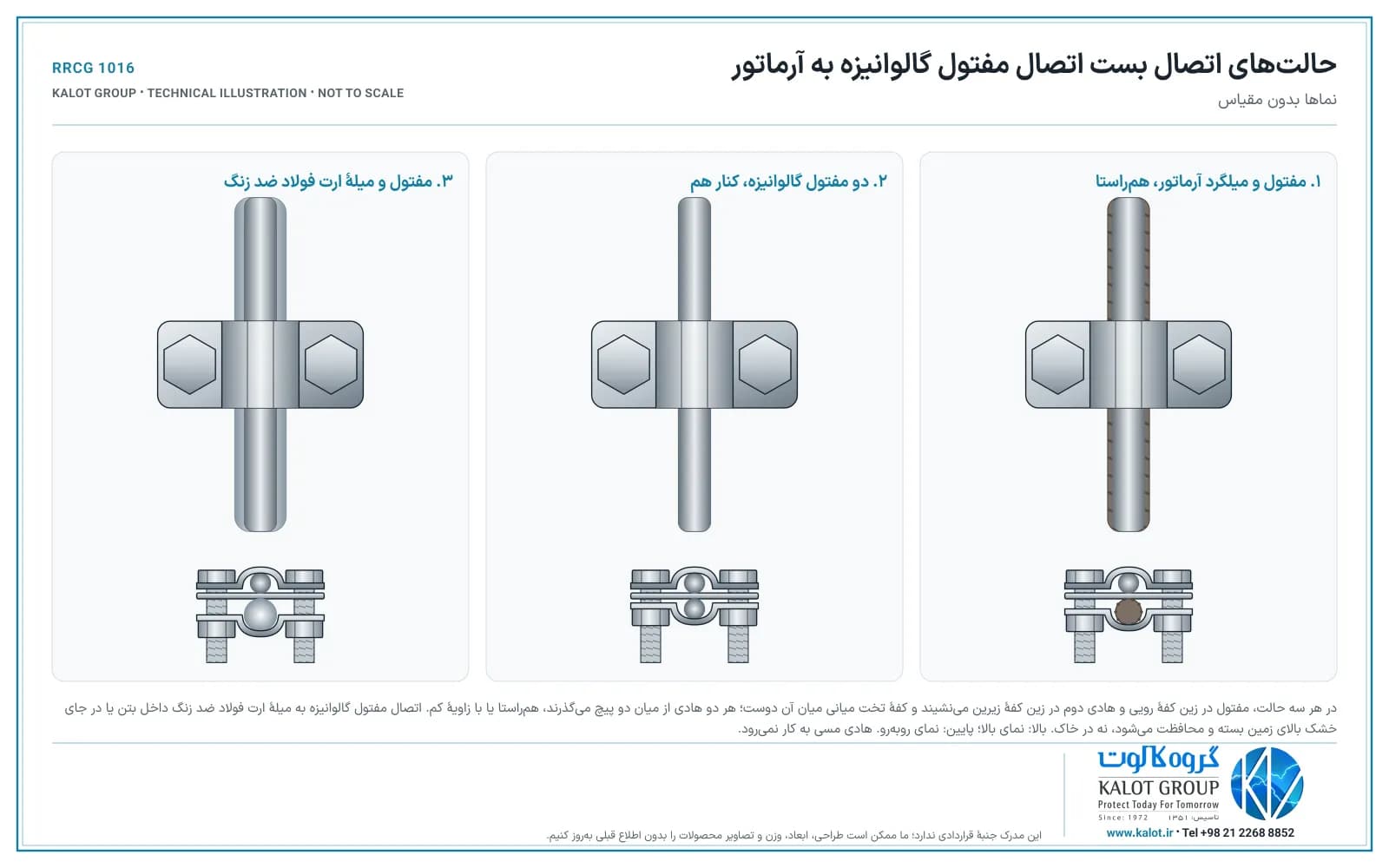

حالت‌های اتصال: مفتول به میلگرد، مفتول به مفتول و مفتول به میلهٔ ارت

دانلود حالت‌های اتصال (PDF)

مراحل نصب بست اتصال مفتول گالوانیزه به آرماتور

1. جنس و اندازهٔ هادی‌ها را کنترل کنید: مفتول از فولاد گالوانیزه و ۸ یا ۱۰ میلی‌متری باشد و میلگرد آرماتور با قطر روی آج تا ۱۶ میلی‌متر (نمرهٔ ۱۲ و باریک‌تر). اگر بست را روی سیستم حفاظت در برابر صاعقهٔ موجود در بام یا نما می‌بندید، هنگام رعد و برق کار نکنید و کار را به نصاب آشنا با سیستم زمین و صاعقه‌گیر بسپارید.
2. جای بست را پیش از نصب انتخاب کنید: میلگردی را برگزینید که هم‌راستای مسیر مفتول است و جای بست را میان دو میلگرد عرضی بگذارید تا پیچ‌ها و کفه‌ها به میلگرد دیگری نخورند. در گوشه‌های حلقه، مفتول را خم کنید، نه اینکه ببرید و دوباره وصل کنید.
3. مفتول را با فاصله‌نگهدار یا سیم آرماتوربندی طوری مهار کنید که روی کف قالب یا بتن مگر نخوابد و بتن بتواند دور مفتول و بست را از همهٔ طرف پر کند.
4. محل اتصال را با پارچه یا برس نرم از گل، دوغاب بتن، زنگ‌زدگی سست، رنگ و چربی پاک کنید؛ پوشش روی مفتول و بست را نتراشید.

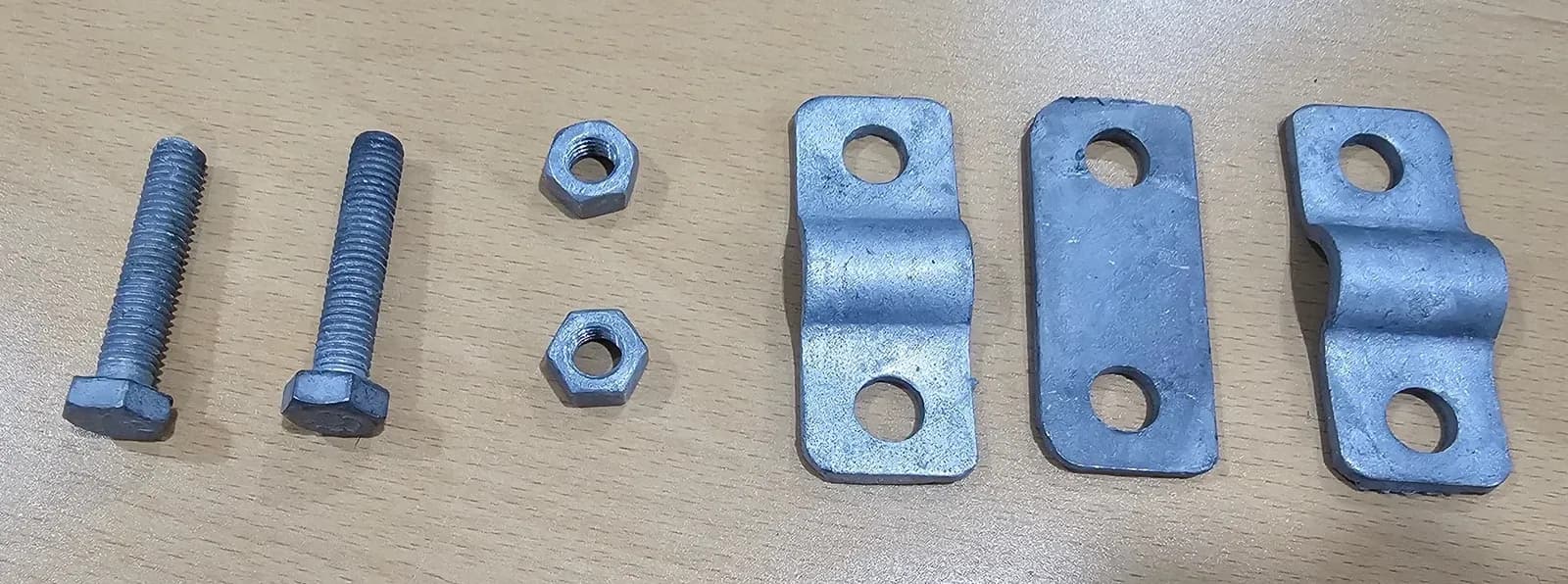

5. مهره‌ها را باز کنید و کفهٔ زین‌دار زیرین و کفهٔ تخت میانی را از پیچ‌ها بیرون بیاورید؛ پیچ‌ها در کفهٔ زین‌دار رویی می‌مانند.
6. کفهٔ زین‌دار رویی را روی مفتول بگذارید تا مفتول در زین بنشیند و دو پیچ در دو طرف آن قرار گیرند؛ سپس کفهٔ تخت میانی را از زیر مفتول روی پیچ‌ها سوار کنید.
7. این مجموعه را روی میلگرد بگذارید تا میلگرد، هم‌راستای مفتول، زیر کفهٔ میانی و میان دو پیچ قرار گیرد؛ کفهٔ زین‌دار زیرین را از زیر میلگرد روی پیچ‌ها سوار کنید، طوری که میلگرد در زین آن بنشیند، و مهره‌ها را با دست ببندید.
8. کفه‌ها را هم‌راستا کنید و مهره‌ها را با آچار، یکنواخت و به‌نوبت، طبق دستورالعمل سازنده سفت کنید. سپس ببینید مفتول و میلگرد هر کدام در تمام پهنای کفه در زین خود نشسته باشند؛ اگر مفتول در همین بست تمام می‌شود، سرش دست‌کم ۲ سانتی‌متر از لبهٔ بست بیرون بماند.
9. پیش از بتن‌ریزی، پوشش بتن را از نزدیک‌ترین نقطهٔ بست، یعنی سر پیچ‌ها و مهره‌ها، تا کف و دیوارهٔ قالب بسنجید: دست‌کم ۵ سانتی‌متر بتن سازه‌ای، که بتن مگر جزو آن نیست. اتصال‌هایی را که در بتن می‌مانند با دو بست روی دو میلگرد جدا اجرا کنید و از هر اتصال عکس بگیرید.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، دو آچار هم‌اندازهٔ سر پیچ و مهره کافی است: یکی سر پیچ را نگه می‌دارد و دیگری مهره را می‌چرخاند. این اتصال به جوشکاری، حرارت، برق یا سوراخ‌کاری نیاز ندارد.

کنترل پیش از بتن‌ریزی و بازدید

بست‌های داخل بتن را پس از بتن‌ریزی نمی‌توان دید؛ پس هر اتصال را پیش از بتن‌ریزی یکی‌یکی کنترل کنید و یک بار دیگر درست پیش از بتن‌ریزی، وقتی کار آرماتوربندها و قالب‌بندها تمام شده است. این اشتباه‌ها را کنار بگذارید: مفتول یا میلگرد بیرون از زین؛ مهرهٔ شل؛ سر پیچ یا مهره‌ای که کمتر از ۵ سانتی‌متر با کف یا دیوارهٔ قالب فاصله دارد؛ مفتولی که روی کف خوابیده است؛ اتصال به آرماتور با فقط یک بست؛ مفتولی که صلب از روی درز انبساط سازه می‌گذرد، چون اتصال دو طرف درز را طراح جداگانه پیش‌بینی می‌کند؛ و هادی گالوانیزه‌ای که از بتن به خاک می‌رود. بست را برای نگه داشتن وزن یا کشش هادی‌ها به کار نبرید. مسیر مفتول را علامت بزنید تا با میلگرد اشتباه نشود، و سرِ هر انشعابی را که از بتن بیرون می‌آید تا پایان کار علامت بزنید و محافظت کنید تا زیر بتن یا نازک‌کاری پنهان یا بریده نشود. از کل مسیر و از هر اتصال عکس بگیرید، طوری که شمارهٔ محور یا برچسبی کنار اتصال در عکس دیده شود. پیوستگی الکتریکی را با اهم‌متر میان ترمینال شینهٔ اصلی زمین و همهٔ ترمینال‌های دیگر اندازه بگیرید و همراه نقشه و عکس‌ها ثبت کنید؛ حتی اگر بست‌ها را گروه آرماتوربندی بسته باشد، کنترل و مستندسازی با کارشناس برق یا حفاظت در برابر صاعقه است. جزئیات ترمینال‌ها را در بخش ترمینال‌ها و دسترسی برای تست مقالهٔ ارت فونداسیون ببینید. اتصال‌های در هوا و در دسترس را در بازدیدهای دوره‌ای از نظر محکم بودن مهره‌ها، سالم بودن پوشش روی و هر نشانهٔ خوردگی، مثل لایهٔ سفید اکسید روی (زنگ سفید) یا زنگ قرمز فولاد، ببینید؛ اتصال شل یا خورده را باز کنید، سطح تماس را پاک کنید و دوباره طبق دستورالعمل سازنده سفت کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، از ترمینال‌هایی استفاده کنید که از بتن فونداسیون بیرون آمده‌اند.

انتخاب و استعلام قیمت بست اتصال مفتول به آرماتور

برای برآورد تعداد، هر نقطهٔ اتصال مفتول به آرماتور (برای اتصالی که در بتن می‌ماند، دو بست)، هر اتصال دو مفتول، هر انشعاب و هر میلهٔ ارت فولاد ضد زنگ را روی نقشهٔ ارت فونداسیون بشمارید و چند بست هم برای تغییرهای کارگاهی کنار بگذارید. هنگام استعلام، قطر مفتول، نوع و قطر هادی دوم (نمرهٔ میلگرد آرماتور، قطر مفتول دوم یا میلهٔ ارت فولاد ضد زنگ)، جای اتصال (داخل بتن یا در هوا)، تعداد و، اگر دارید، نقشهٔ ارت فونداسیون را برای ما بفرستید؛ کارشناسان ما بست مناسب و قیمت آن را به شما اعلام می‌کنند.

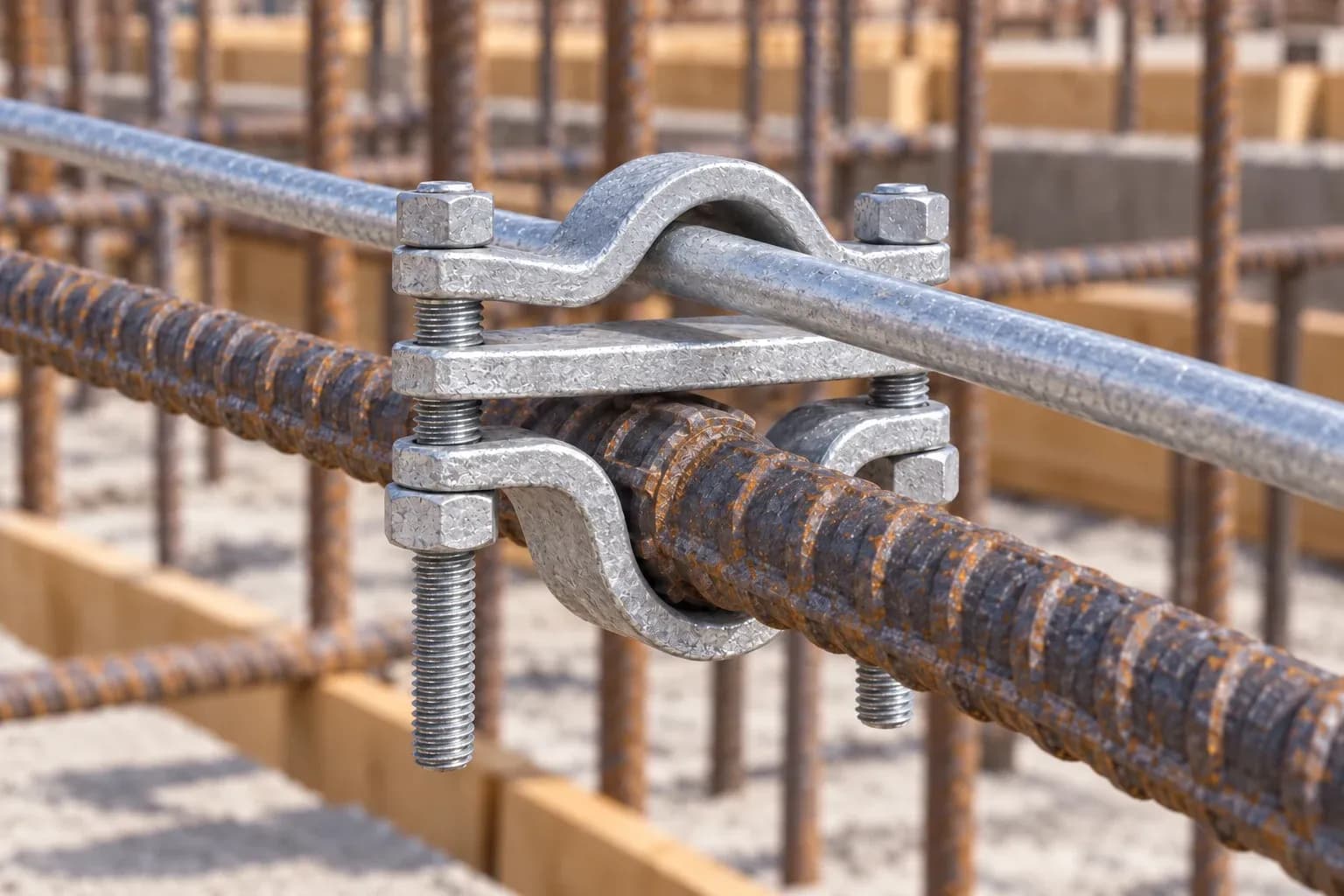

جایی که در سیستم زمین یا هم‌بندی، مفتول گالوانیزه به میلگرد آرماتور یا به مفتول دیگری می‌رسد، این بست برای همان اتصال ساخته شده است؛ بیشتر داخل بتن فونداسیون. هر هادی در زین خودش گرفته می‌شود و کفهٔ میانی آن دو را جدا نگه می‌دارد، پس مفتول نازک‌تر کنار میلگرد درشت‌تر هم جداگانه محکم می‌شود. اتصال پیچی است و به جوشکاری روی آرماتور، که موافقت طراح سازه را لازم دارد، نیازی ندارد؛ جنس آن هم با مفتول گالوانیزه، میلگرد و فولاد ضد زنگ همخوان است. پیشنهاد ما: برای مفتول گالوانیزه روی میلگرد تا نمرهٔ ۱۲ همین بست؛ برای تسمهٔ گالوانیزه، بست گالوانیزه تسمه به میلهٔ ارت؛ برای میلگرد درشت‌تر، بست U گالوانیزه؛ و برای سیستم مسی، بست‌های برنجی ما. جنس‌ها را در بخش جنس بست ارت: برنجی، مسی یا گالوانیزه کنار هم مقایسه کرده‌ایم.

مزایای این بست برای اتصال مفتول به میلگرد

• هر هادی در زین خودش: مفتول و میلگرد هر کدام در شیاری جداگانه فشرده می‌شوند؛ حتی وقتی قطرشان با هم فرق دارد، هر کدام جداگانه گرفته می‌شود.
• کنترل‌پذیر پیش از بتن‌ریزی: اتصال را پیش از بتن‌ریزی می‌بینید، سفت می‌کنید و از آن عکس می‌گیرید؛ اگر جایش اشتباه باشد، باز و جابه‌جا می‌شود.
• بدون جوشکاری و حرارت: اتصال با دو پیچ و دو آچار بسته می‌شود؛ روی میلگرد جوش داده نمی‌شود و پوشش روی مفتول آسیب نمی‌بیند.
• هادی عبوری بریده نمی‌شود: مفتول و میلگرد از بست می‌گذرند و ادامه می‌یابند یا مفتول در همین بست تمام می‌شود؛ هر دو، هم‌راستا یا با زاویهٔ کم، از میان دو پیچ عبور می‌کنند.
• یک بست برای میلگرد، مفتول و میلهٔ ارت: زین زیرین میلگرد آرماتور، مفتول دوم یا میلهٔ ارت فولاد ضد زنگ ۱۶ میلی‌متری را می‌گیرد.
• هم‌جنس با مفتول گالوانیزه: کفه‌ها، پیچ‌ها و مهره‌ها همه فولاد گالوانیزه‌اند و با مفتول گالوانیزه هم‌جنس‌اند.

مقایسه با بست گالوانیزه تسمه به میلهٔ ارت و بست U گالوانیزه

برای انتخاب سریع: مفتول گالوانیزه به میلگرد تا نمرهٔ ۱۲، به مفتول دیگر یا به میلهٔ ارت فولاد ضد زنگ ۱۶، هم‌راستا یا با زاویهٔ کم: همین بست. تسمهٔ گالوانیزه به مفتول، میلگرد یا میلهٔ ارت: بست گالوانیزه تسمه به میلهٔ ارت. میلگرد یا میلهٔ ارت ۱۴ تا ۳۴ میلی‌متری: بست U گالوانیزه؛ در قطر روی آج ۱۴ تا ۱۶ میلی‌متر هر دو بست کار می‌کنند و کارشناسان ما با توجه به جای اتصال یکی را پیشنهاد می‌کنند. دو مفتول گالوانیزه که یکدیگر را عمود قطع می‌کنند: بست کراس گالوانیزه. هم‌بندی میلگردهای درشت آرماتور فونداسیون: بست ارت/همبندی فونداسیون. هادی مسی: بست‌های برنجی ما. جوش احتراقی اتصالی دائمی و یکپارچه می‌سازد و به قالب، پودر و نصاب آموزش‌دیده نیاز دارد؛ اتصالی را که مستقیم در خاک دفن می‌شود یا طراح آن را جوشی و دائمی خواسته است، با جوش احتراقی اجرا کنید. داخل بتن، این بست پیچی همان اتصال را بدون قالب و حرارت می‌سازد و پیش از بتن‌ریزی دیده و کنترل می‌شود.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست اتصال مفتول گالوانیزه به آرماتور گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌های پیچی، را تعیین می‌کند.

⁦IEC 62305-3⁩ برای اتصال بستی به آرماتور، که پس از بتن‌ریزی دیگر دیده نمی‌شود، دو بست روی دو میلگرد جدا را توصیه می‌کند و اتصالی را که فقط با سیم آرماتوربندی بسته شده، برای جریان صاعقه کافی نمی‌داند. به گفتهٔ همین استاندارد، فولاد گالوانیزهٔ داخل بتن می‌تواند مستقیم به میلگردها وصل شود و الکترودی که بیرون از بتن در خاک است، بهتر است از فولاد ضد زنگ یا مس باشد؛ از اتصال فلزهای غیرهم‌جنس باید پرهیز کرد یا محل اتصال را محافظت کرد، و الکترودی که بتنِ مناسب دست‌کم ۵ سانتی‌متر آن را پوشانده باشد، به‌طور مناسبی در برابر خوردگی محافظت می‌شود.

⁦IEC 60364-5-54⁩ بست یا اتصال‌دهندهٔ مکانیکی را، در کنار جوش احتراقی و اتصال فشاری، برای اتصال الکترود و هادی زمین می‌پذیرد، به شرط نصب طبق دستورالعمل سازنده و بی‌آنکه به الکترود یا هادی آسیب برسد. کمینهٔ این استاندارد برای مفتول فولادی داخل بتن قطر ۱۰ میلی‌متر است؛ پس برای خود الکترود فونداسیون، مفتول ۱۰ میلی‌متری را به کار ببرید. همین استاندارد توصیه می‌کند از بتن فونداسیون فقط فولاد ضد زنگ مستقیم به خاک برود و اتصال دو فلز غیرهم‌جنس با خاک تماس نداشته باشد.

مقررات ملی ساختمان ایران در مبحث سیزدهم میلگردهای فولادی داخل بتن مسلح را هم الکترود زمین می‌شمارد و برای فولاد داخل بتن همان کمینهٔ مفتول ۱۰ میلی‌متری را می‌آورد؛ در جدول سازگاری فلزهای این مبحث، قطعهٔ گالوانیزهٔ کوچک روی فولاد ضد زنگ برای اتصال در خاک مناسب نیست. آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین هم جنس قطعهٔ اتصال را با الکترود و هادی سازگار می‌خواهد. مرور کامل‌تر این مقررات را در مقالهٔ استانداردهای طراحی و نصب سیستم زمین آورده‌ایم.
