اندازه‌گیری مقاومت ویژه خاک
اندازه‌گیری مقاومت ویژهٔ خاک (Soil Resistivity) در گروه کالوت طبق مراجع فنی مرتبط، از جمله IEEE 81، BS 7430 و ASTM G57، و متناسب با دامنهٔ کاربرد هر مرجع، شرایط سایت و الزامات پروژه انجام می‌شود. حاصل کار، داده‌های معتبر مقاومت ویژهٔ خاک است؛ مبنای فنی انتخاب نوع و آرایش الکترودها و محاسبات سیستم اتصال زمین.
دامنهٔ خدمات اندازه‌گیری مقاومت ویژهٔ خاک

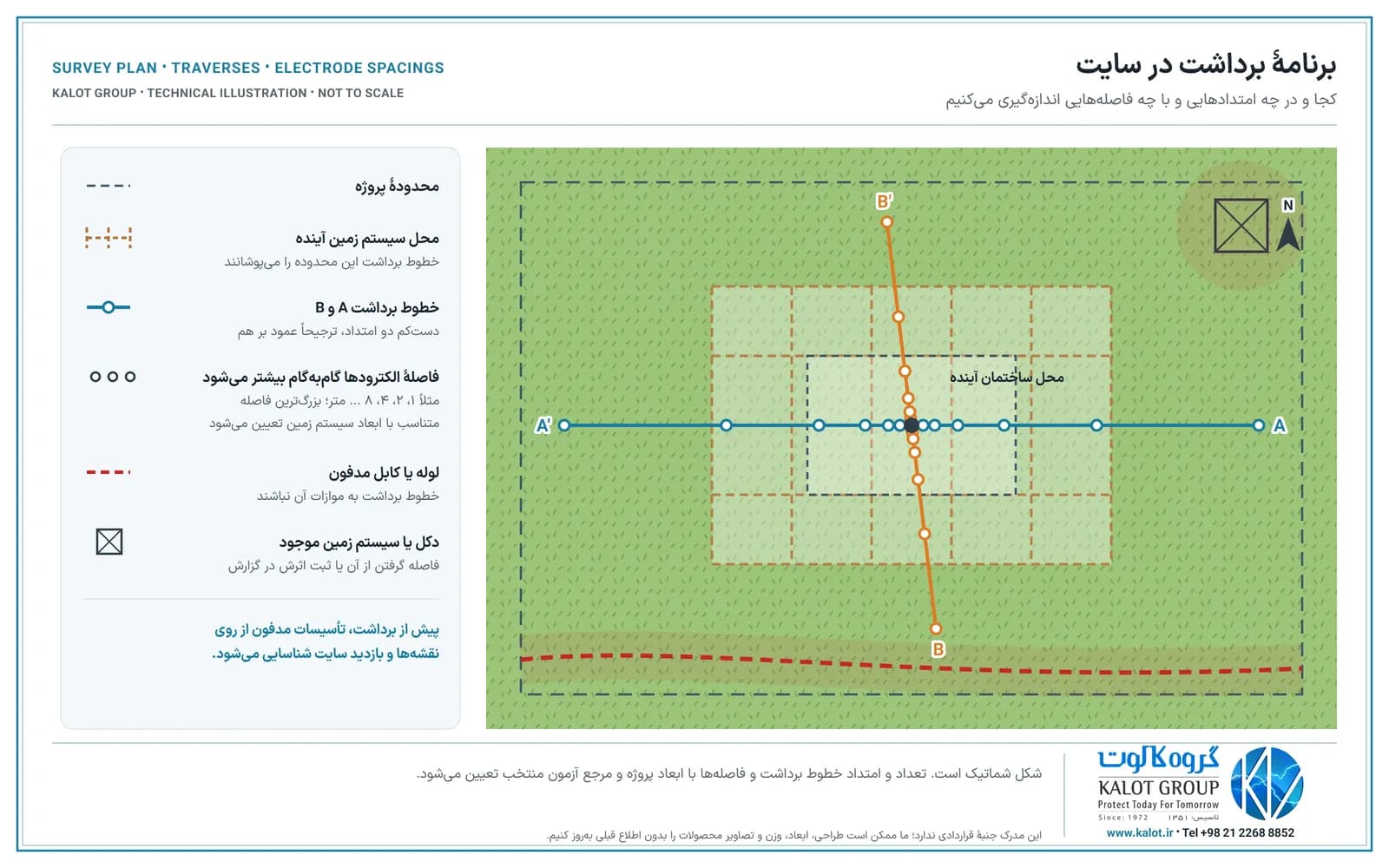

- بررسی سایت و برنامه‌ریزی برداشت: محدودهٔ پروژه، شرایط دسترسی و تأسیسات مدفون بررسی می‌شود. موقعیت و امتداد خطوط برداشت و دامنهٔ فواصل الکترودی، متناسب با ابعاد سیستم زمین و نیازهای طراحی، تعیین می‌شود.

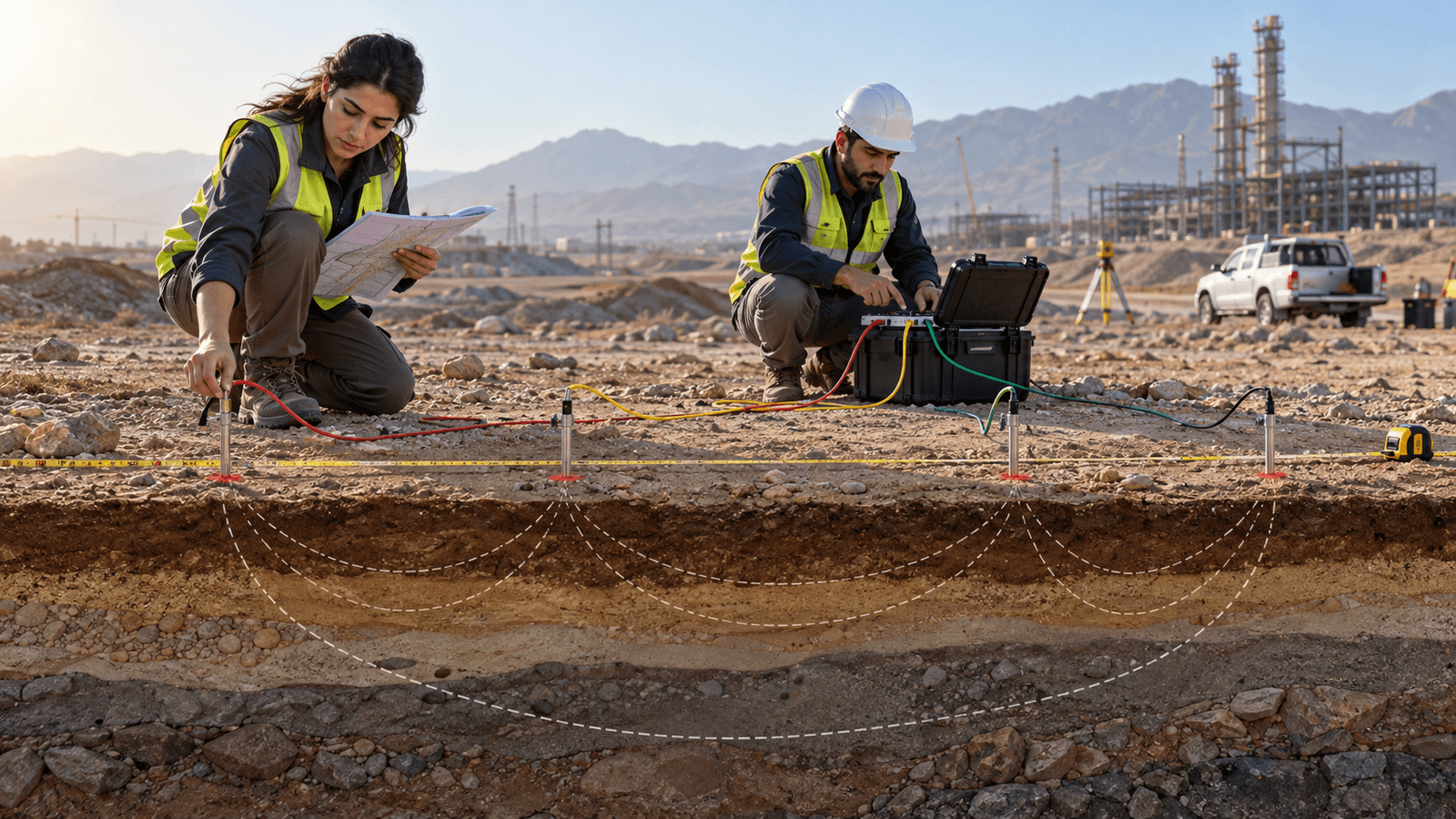

- انجام اندازه‌گیری‌های میدانی: برداشت با آرایش‌های معتبر، از جمله روش چهارالکترودی ونر (Wenner)، مطابق مرجع منتخب آزمون انجام می‌شود. هندسهٔ آرایش، عمق نصب الکترودهای آزمون و مقادیر و واحدهای اندازه‌گیری ثبت می‌شود.

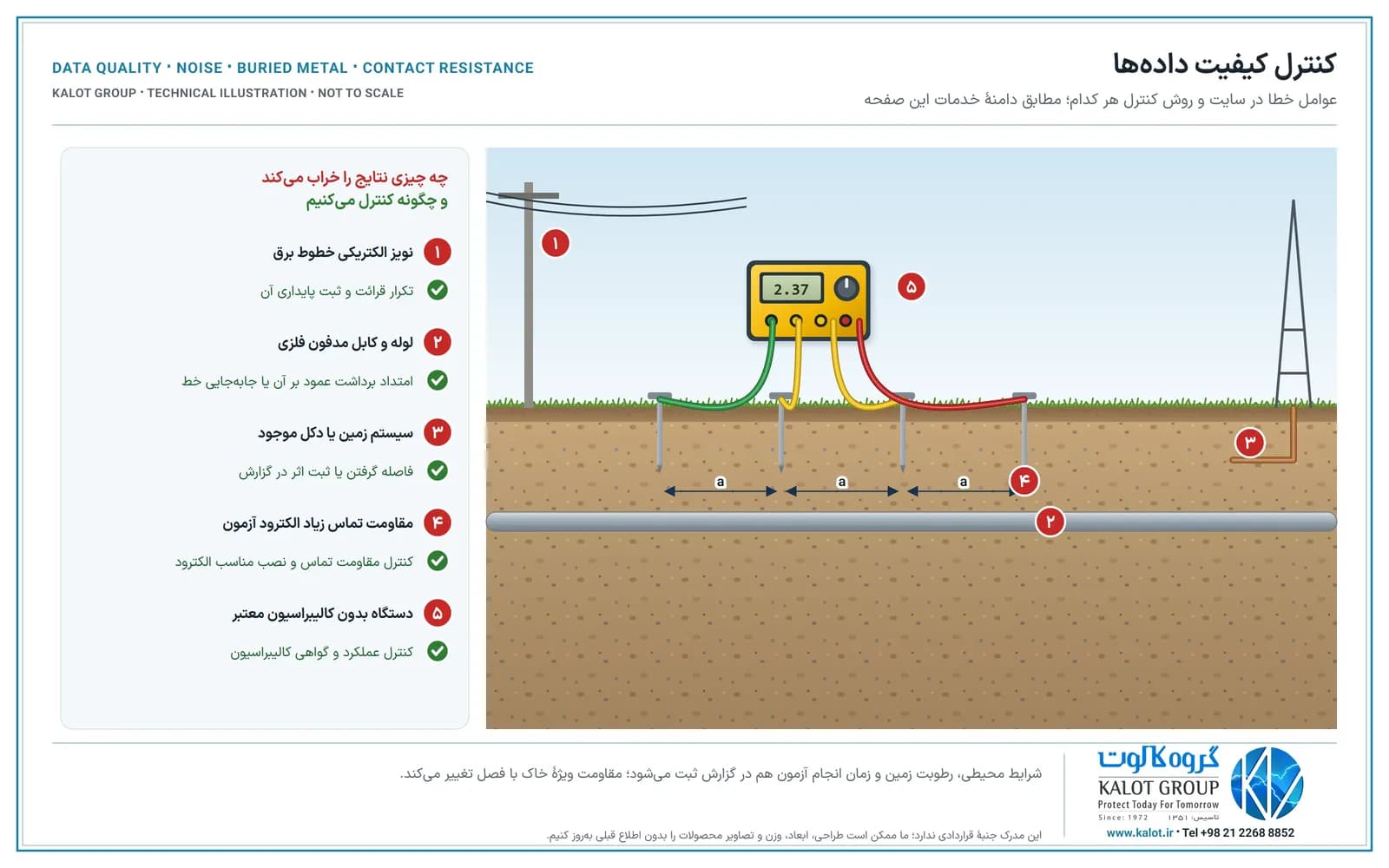

- کنترل کیفیت و اعتبار داده‌ها: صحت عملکرد و وضعیت کالیبراسیون دستگاه، مقاومت تماس الکترودهای آزمون و تکرارپذیری قرائت‌ها کنترل می‌شود. اثر نویز الکتریکی، هادی‌های مدفون و سیستم‌های زمین موجود بر نتایج بررسی و در صورت نیاز برداشت تکرار می‌شود.
- بررسی شرایط محیطی و ملاحظات فصلی: شرایط محیطی، وضعیت زمین و زمان انجام آزمون ثبت می‌شود. ملاحظات فصلی مؤثر بر کاربرد نتایج در طراحی نیز، بر پایهٔ داده‌ها و مفروضات مستند، بررسی می‌شود.

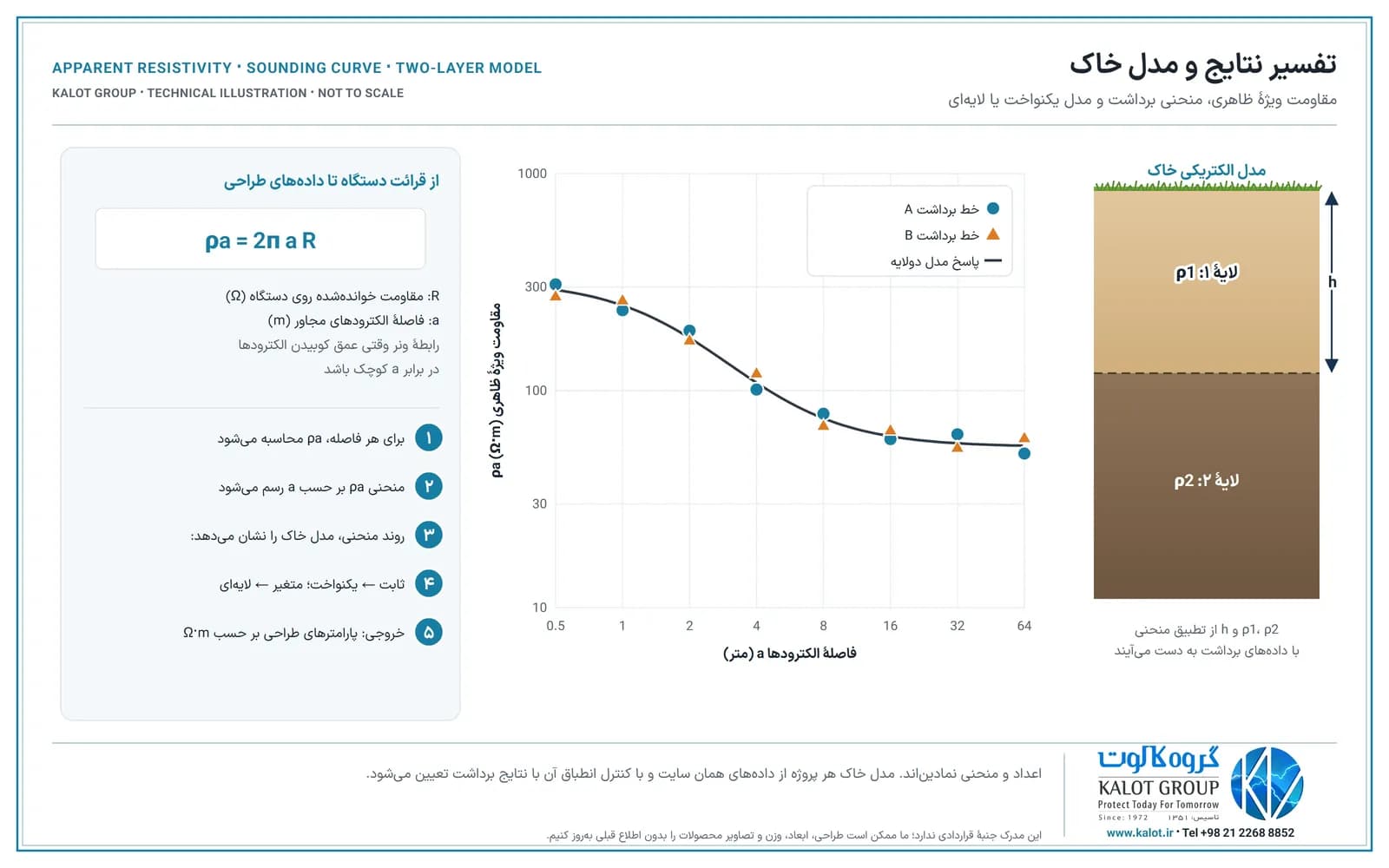

- تفسیر نتایج و مدل‌سازی الکتریکی خاک: مقاومت ویژهٔ ظاهری خاک محاسبه و روند تغییرات آن نسبت به فاصلهٔ الکترودها تحلیل می‌شود. مدل الکتریکی معادل خاک، یکنواخت یا لایه‌ای، متناسب با کفایت داده‌ها و نیاز طراحی ارائه و انطباق آن با نتایج برداشت ارزیابی می‌شود.
- گزارش فنی و تحویل داده‌های طراحی: گزارش شامل روش و ویرایش مرجع آزمون، موقعیت و آرایش برداشت‌ها، مشخصات تجهیزات، شرایط آزمون و داده‌های خام و محاسبه‌شده با ذکر واحدهاست. پارامترهای طراحی با واحد اهم‌متر (Ω·m)، همراه با مفروضات و محدودیت‌های مدل و نحوهٔ کاربرد نتایج، تحویل می‌شود.

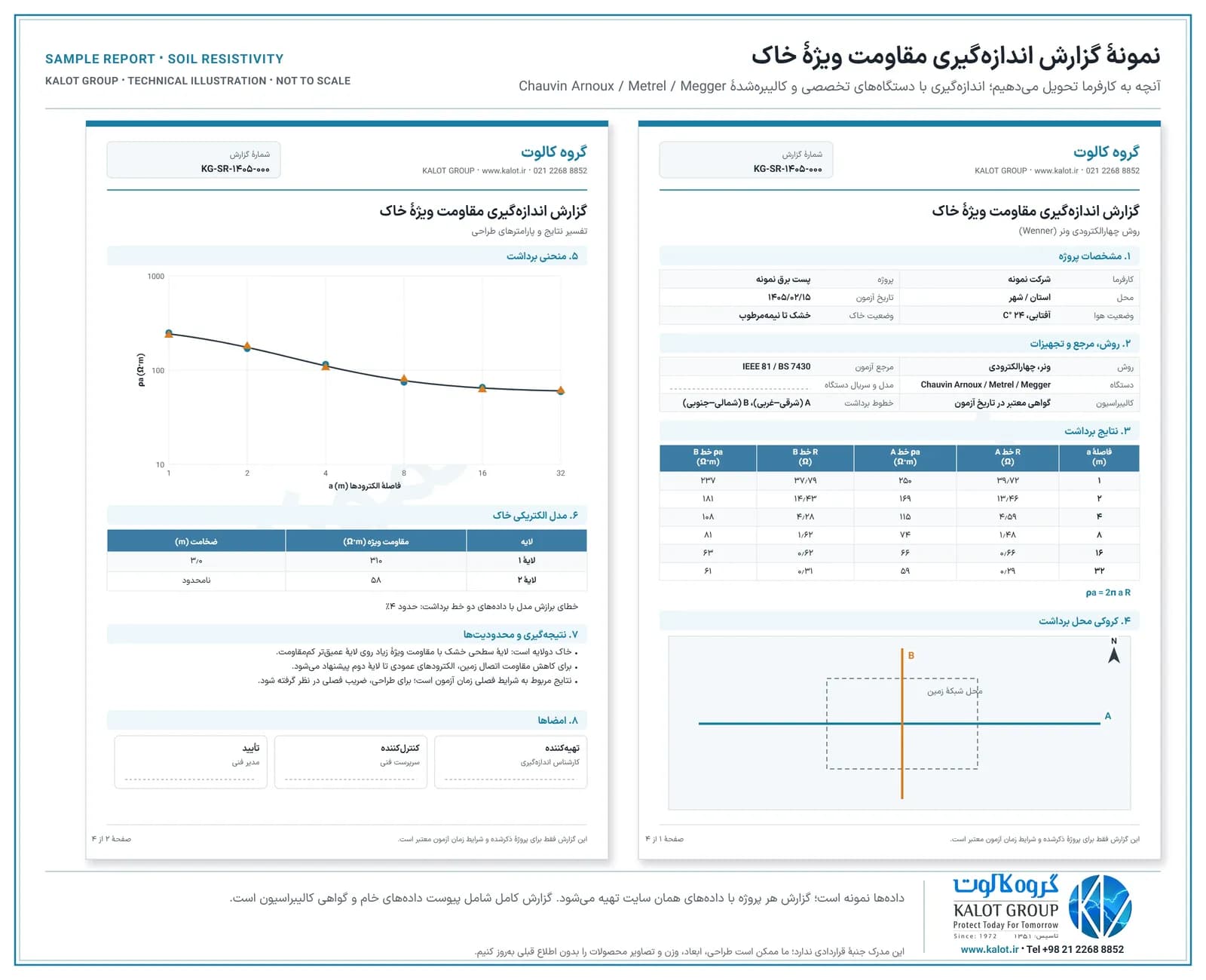

نمونهٔ گزارش تحویلی
این اندازه‌گیری‌ها را با پیشرفته‌ترین دستگاه‌های موجود در بازار، ساخت Chauvin Arnoux، Metrel و Megger، انجام می‌دهیم تا نتایج دقت بالایی داشته باشند؛ دستگاه‌هایی ویژهٔ همین اندازه‌گیری‌ها که همیشه گواهی کالیبراسیون معتبر دارند. تصویر زیر نمونه‌ای از گزارشی است که پس از کار به کارفرما تحویل می‌دهیم.
مطالب و خدمات مرتبط
برای آشنایی بیشتر، مقاله‌های مقاومت ویژهٔ الکتریکی خاک چیست و چگونه اندازه‌گیری می‌شود؟ و مقاومت ویژهٔ خاک (ρ) را ببینید. نتایج این اندازه‌گیری، ورودی طراحی و مشاورهٔ سیستم ارتینگ و هم‌بندی است.
برای بررسی پروژهٔ خود، دکمهٔ «درخواست مشاوره» را بزنید تا کارشناسان ما با شما تماس بگیرند.
