بست A تایپ اتصال تسمه به میله ارت (ERTC)

کدها و ابعاد بست A تایپ (ERTC)

ابعاد به میلی‌متر است؛ L ارتفاع حلقه، W پهنا و H ضخامت بدنه است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

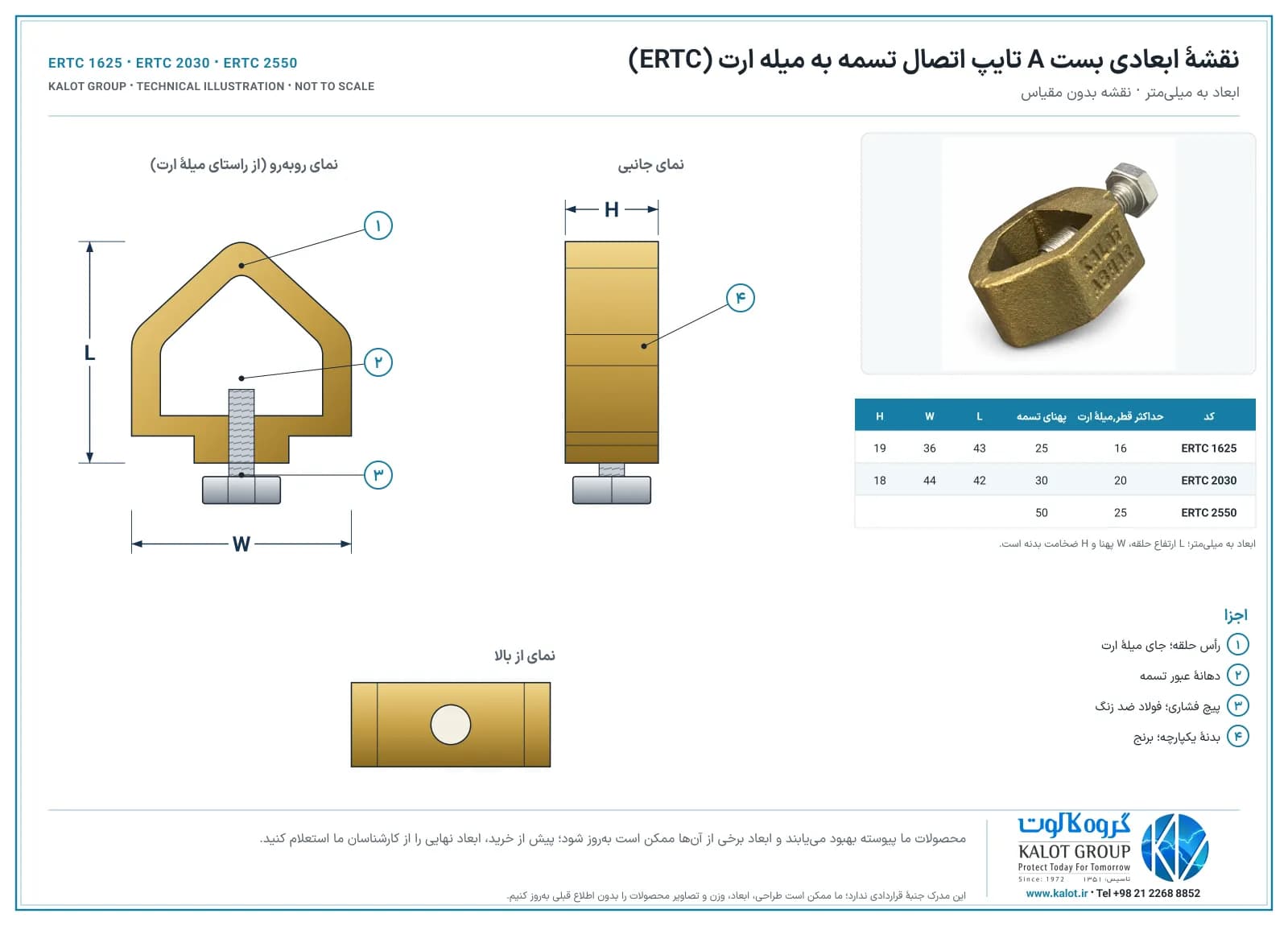

نقشهٔ ابعادی بست اتصال تسمه به میله ارت

دانلود نقشهٔ ابعادی (PDF)

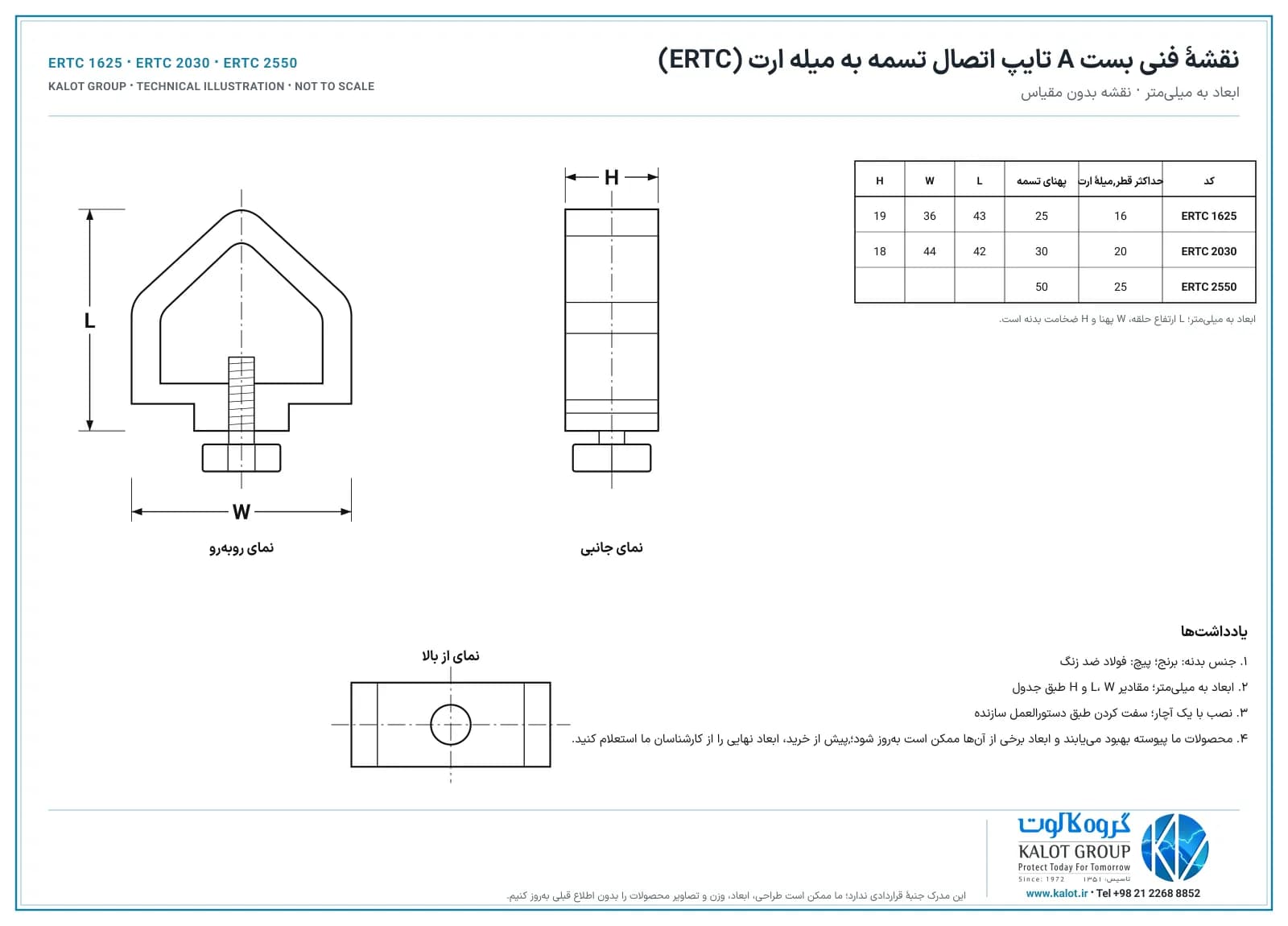

نقشهٔ فنی بست A تایپ

دانلود نقشهٔ فنی (PDF)

کاربردهای بست اتصال تسمه به میله ارت

• اتصال تسمهٔ مسی شبکهٔ زمین به سر میلهٔ ارت داخل چاهک بازدید
• اتصال هادی نزولی تسمه‌ای سیستم صاعقه‌گیر به میلهٔ ارت
• اتصال حلقهٔ زمین تسمه‌ای دور ساختمان به میله‌های ارت
• جدا کردن تسمه از میلهٔ ارت برای اندازه‌گیری مقاومت پایانهٔ زمین و بستن دوبارهٔ آن

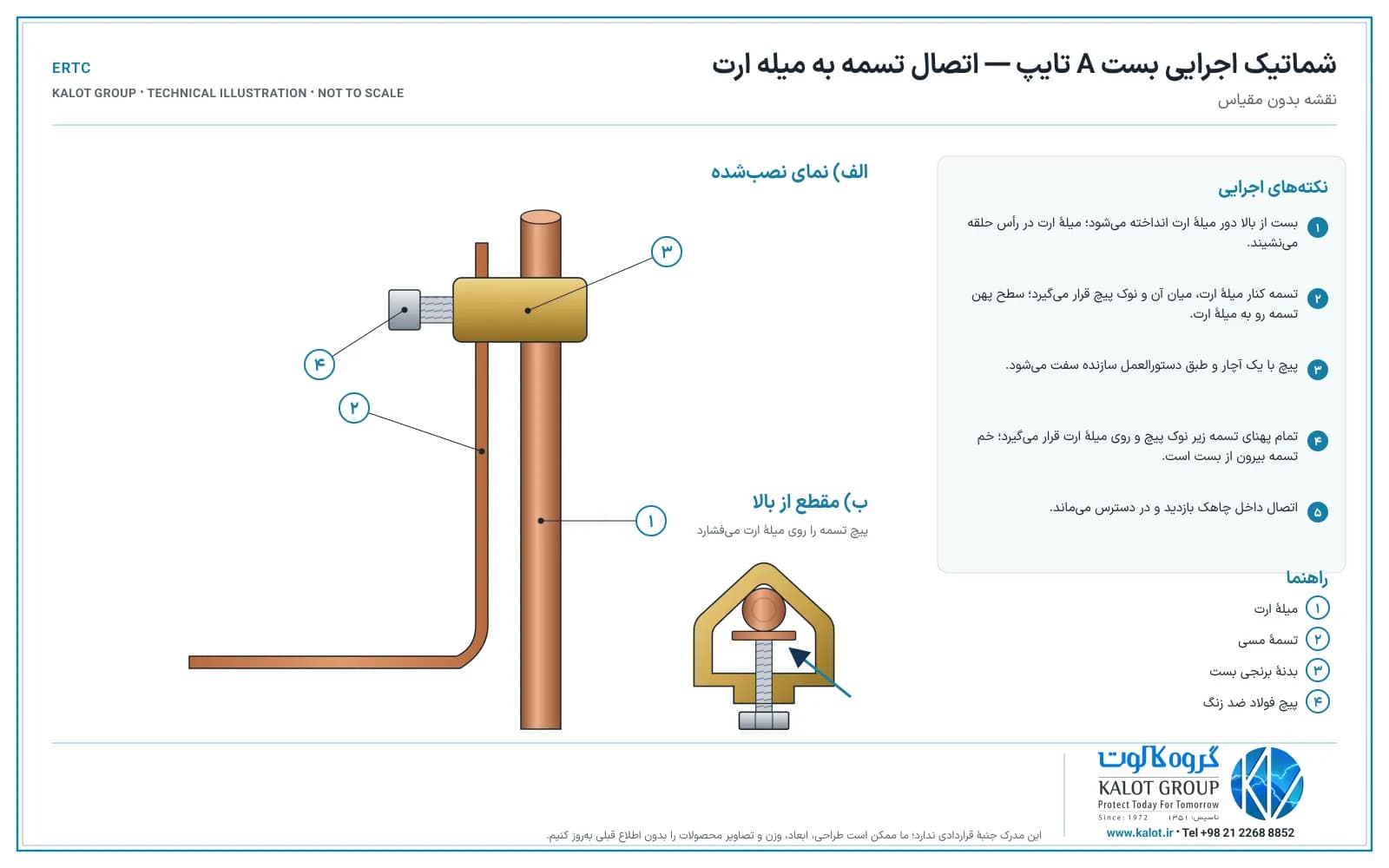

شماتیک اجرایی اتصال تسمه به میله ارت

دانلود شماتیک اجرایی (PDF)

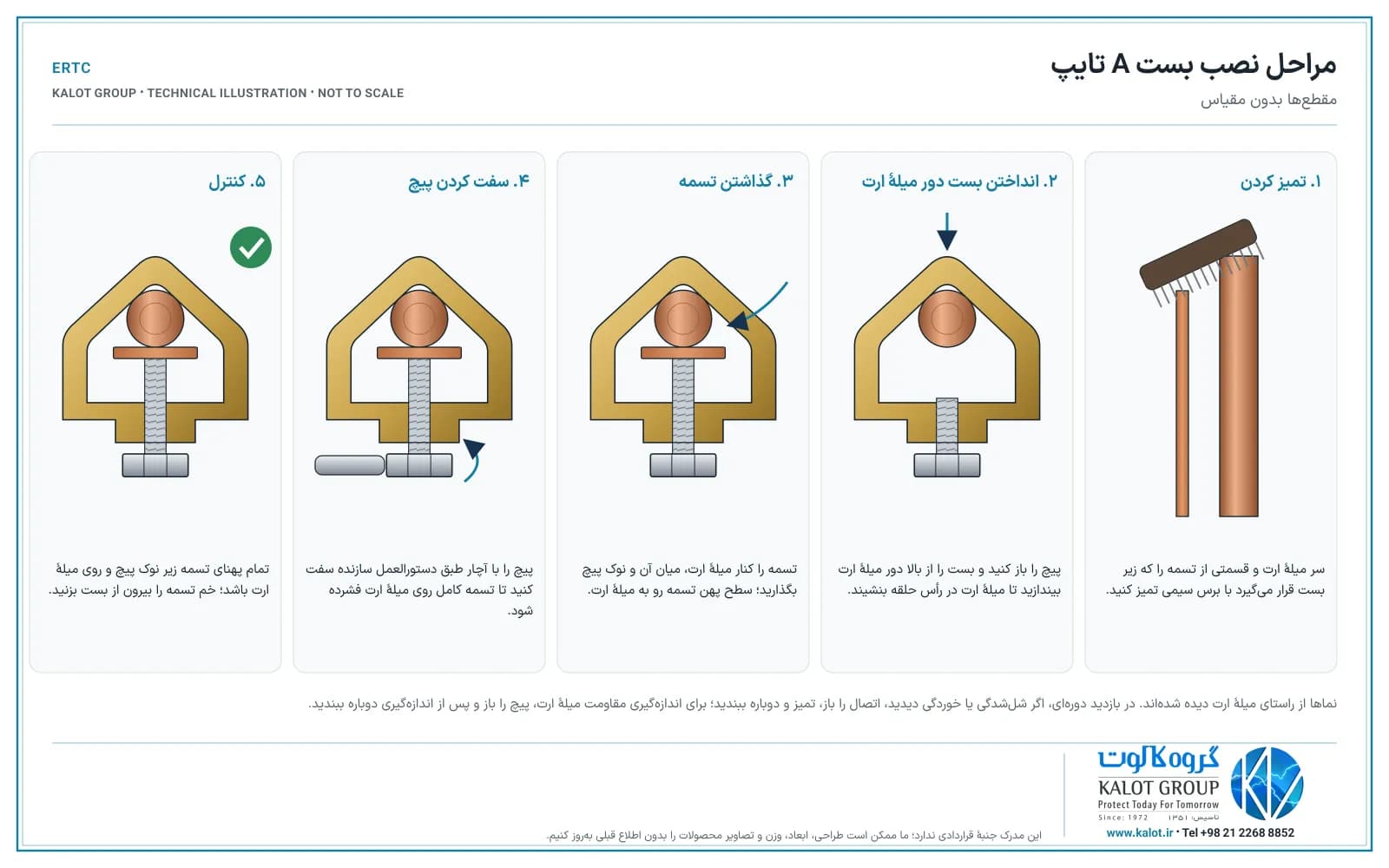

مراحل نصب: نحوهٔ اتصال تسمه به میله ارت

1. کد بست را بر اساس قطر میلهٔ ارت و پهنای تسمهٔ مسی از جدول کدها انتخاب کنید.
2. سر میلهٔ ارت و قسمتی از تسمه را که زیر بست قرار می‌گیرد با برس سیمی تمیز کنید.
3. پیچ را باز کنید و بست را از بالا بیندازید تا میلهٔ ارت در رأس حلقه بنشیند.
4. تسمه را کنار میلهٔ ارت، میان آن و نوک پیچ قرار دهید؛ سطح پهن تسمه رو به میلهٔ ارت باشد.

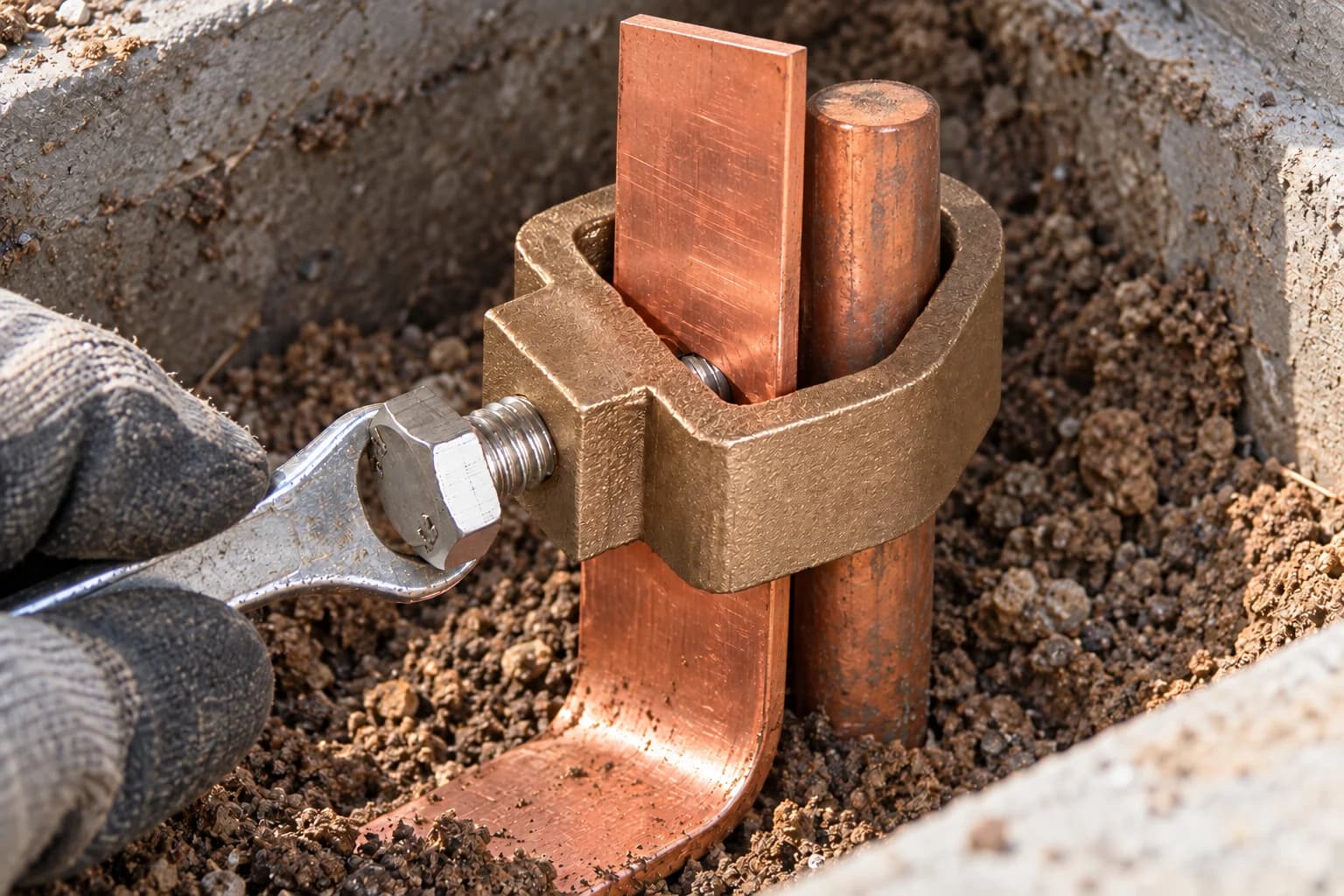

5. پیچ را با آچار، طبق دستورالعمل سازنده سفت کنید تا تسمه کامل روی میلهٔ ارت فشرده شود.
6. تسمه را تا جایی از دهانهٔ بست عبور دهید که تمام پهنای آن زیر نوک پیچ و روی میلهٔ ارت باشد؛ خم تسمه را بیرون از بست بزنید.

دانلود مراحل نصب (PDF)

ابزار نصب بست A تایپ

برای نصب بست A تایپ، یک آچار تخت یا رینگی هم‌اندازهٔ سر پیچ کافی است و ابزار مخصوص لازم نیست. آچار ترکمتر سفت کردن یکنواخت همهٔ بست‌های پروژه را ساده‌تر می‌کند.

بازدید و نگهداری اتصال تسمه به میلهٔ ارت

در بازدید دوره‌ای چاهک، سالم بودن بست و پیچ و نبود خوردگی یا شل‌شدگی را کنترل کنید؛ اگر شل‌شدگی یا خوردگی دیدید، اتصال را باز، تمیز و دوباره ببندید. برای اندازه‌گیری مقاومت میلهٔ ارت، پیچ را باز کنید تا تسمه از میلهٔ ارت جدا شود و پس از اندازه‌گیری، دوباره طبق دستورالعمل سازنده ببندید.

استعلام بست اتصال تسمه به میله ارت

هنگام استعلام، قطر میلهٔ ارت و پهنا و ضخامت تسمه و تعداد مورد نیاز را اعلام کنید تا کارشناسان ما کد مناسب را به شما پیشنهاد کنند.

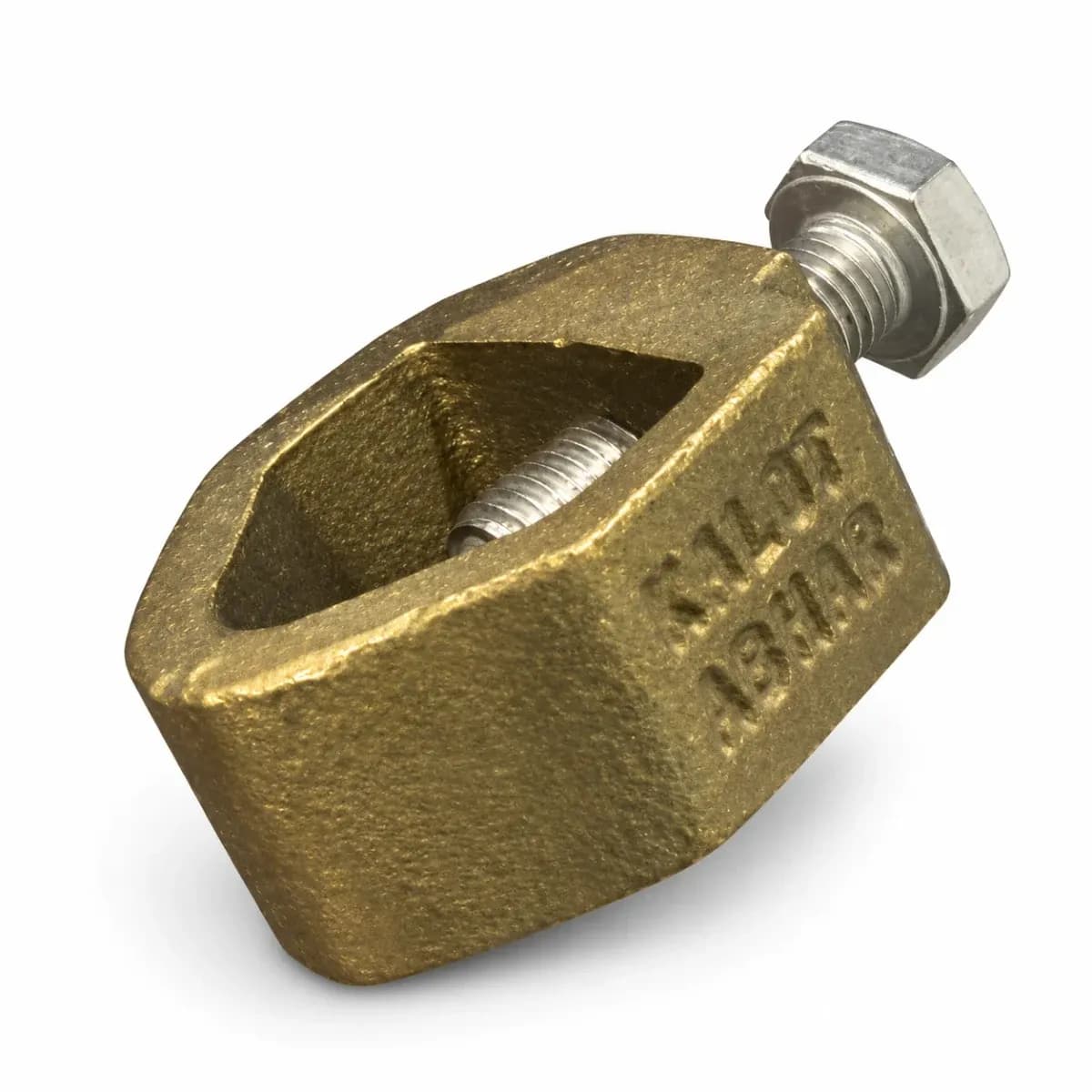

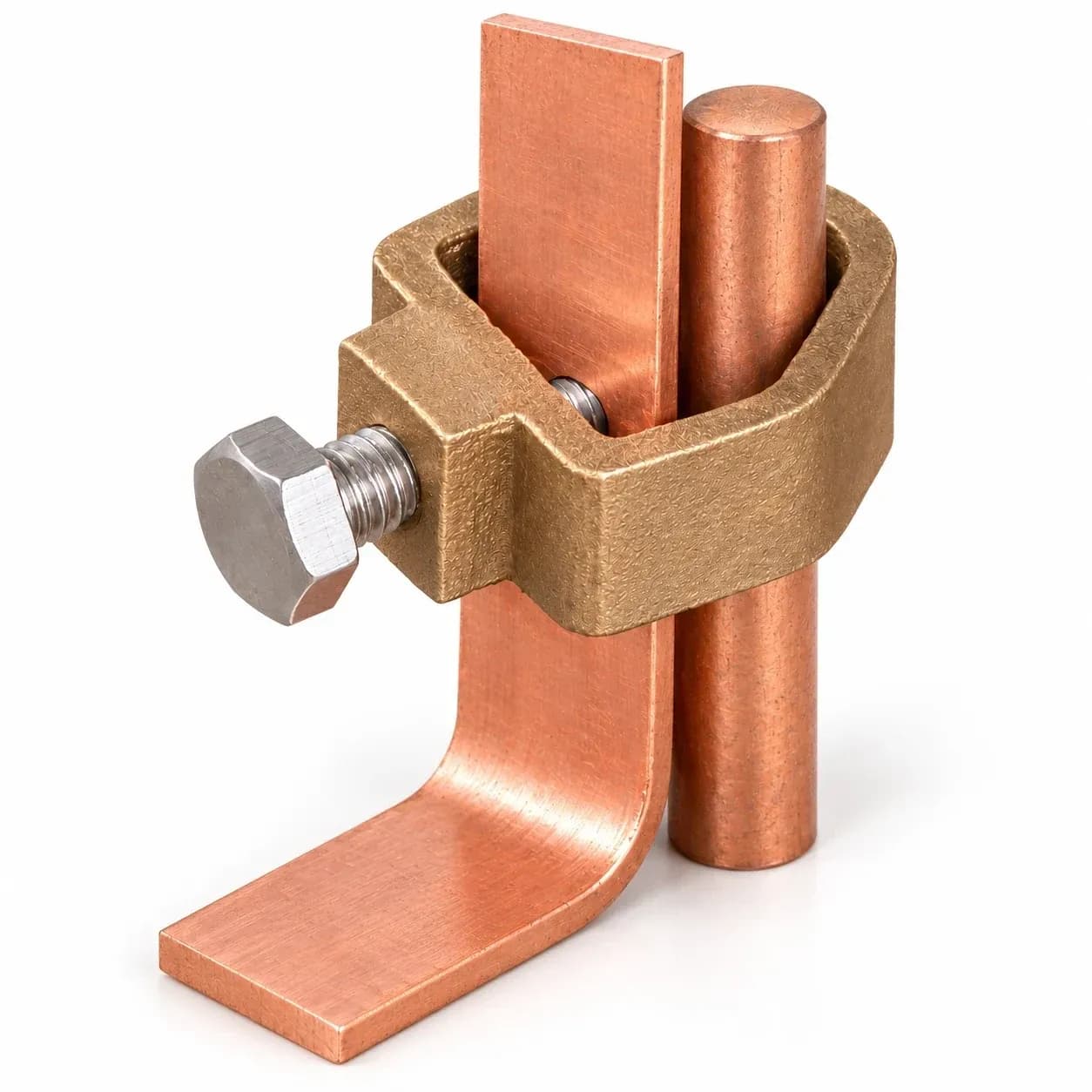

وقتی هادی زمین تسمهٔ مسی است و باید به سر میلهٔ ارت برسد، بست اتصال تسمه به میله ارت از نوع A تایپ ساده‌ترین راه است: یک قطعه و یک پیچ، بدون سوراخ کردن تسمه. میلهٔ ارت در رأس حلقه و تسمه کنار آن قرار می‌گیرد و پیچ از پشت تسمه، آن را روی میلهٔ ارت می‌فشارد. پیچ فولاد ضد زنگ در محیط مرطوب چاهک زنگ نمی‌زند و اتصال همیشه در دسترس می‌ماند؛ برای بازدید دیده می‌شود و برای اندازه‌گیری باز می‌شود.

مزایای بست A تایپ (کلمپ تسمه به میله ارت)

• بدون سوراخ کردن تسمه: تسمه سالم می‌ماند و نصب سریع‌تر است.
• یک پیچ، یک آچار: ساده‌ترین روش اتصال تسمه به سر میلهٔ ارت؛ ابزار مخصوص لازم نیست.
• پیچ فولاد ضد زنگ: در محیط مرطوب چاهک زنگ نمی‌زند تا اتصال تسمه و میلهٔ ارت در گذر زمان بر اثر خوردگی از بین نرود.
• جمع‌وجور: روی سر میلهٔ ارت می‌نشیند و داخل چاهک بازدید جای کمی می‌گیرد.
• قابل باز و بست: برای اندازه‌گیری مقاومت میلهٔ ارت، پیچ باز و تسمه جدا می‌شود.
• بدنهٔ برنجی سازگار با مس: کنار تسمه و میلهٔ ارت مسی یا کاپرباند، اتصال فلزهای هم‌خانواده می‌سازد.

مقایسهٔ بست A تایپ با بست U تسمه به میله ارت

همهٔ این بست‌ها اتصال قابل باز و بست می‌سازند و برای نقاط در دسترس مثل چاهک بازدید به کار می‌روند. ⁦BS 7430⁩ و ⁦IEC 62305-3⁩ بازرسی دوره‌ای اتصال‌های سیستم زمین را پیش‌بینی می‌کنند؛ برای همین این بست‌ها در نقاط در دسترس مثل چاهک بازدید نصب می‌شوند.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست A تایپ کالوت، مانند همهٔ بست‌های ارتینگ ما، بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و زمین، از جمله بست‌ها، را تعیین می‌کند. در این استاندارد، قطعات اتصال برای عبور جریان صاعقه در دو ردهٔ ⁦H⁩ (سنگین) و ⁦N⁩ (معمولی) سنجیده می‌شوند و پیش از آن، در شرایط خورندهٔ مه نمکی و اتمسفر گوگردی قرار می‌گیرند تا رفتار اتصال در طول زمان روشن شود.

⁦IEC 62305-3⁩ و ⁦BS 7430⁩ بازرسی دوره‌ای سیستم زمین را پیش‌بینی می‌کنند؛ به همین دلیل اتصال‌های پیچی باید در جایی قرار بگیرند که دیده، سفت و در صورت نیاز برای اندازه‌گیری باز شوند، مثلاً داخل چاهک بازدید یا روی سازه.
