بست ارت و همبندی فونداسیون (SBRC 2030)
بست ارت و همبندی فونداسیون گروه کالوت (کد SBRC 2030) هادی الکترود زمین فونداسیون، یعنی مفتول، تسمه یا سیم مسی، را پیش از بتنریزی به میلگرد آرماتور فونداسیون میبندد. بست از دو قطعهٔ فولادی پرسی ساخته شده است: قابی که روی آرماتور می‌نشیند و فک فشاری که با سفت شدن تنها پیچ M10، هادی را روی آرماتور می‌فشارد.
هادی را میتوانید همراستای آرماتور (موازی، II) یا عمود بر آن (صلیبی، +) ببندید. بست آرماتور ۲۰ تا ۳۲ میلیمتر را با هادی گرد ۶ تا ۱۰ میلیمتر یا تسمهٔ ۴۰ میلیمتری میگیرد. برای آشنایی با خود روش و طراحی آن، مقالهٔ سیستم ارتینگ بر اساس ارت فونداسیون را ببینید.
اتصال هادی الکترود به آرماتور فونداسیون
بست را با قطر آرماتور و نوع هادی انتخاب کنید: SBRC 2030 برای آرماتور ۲۰ تا ۳۲ میلیمتر ساخته شده و هادی گرد، تسمه یا سیم مسی را بهصورت موازی یا صلیبی به آن میبندد.
- اتصال هادی ارت به آرماتور فونداسیون پیش از بتنریزی
- اتصال موازی (II) و صلیبی (+) با یک بست
- هادی گرد ۶ تا ۱۰، تسمهٔ ۴۰ میلیمتری یا سیم مسی
- دو قطعهٔ فولادی پرسی و یک پیچ M10

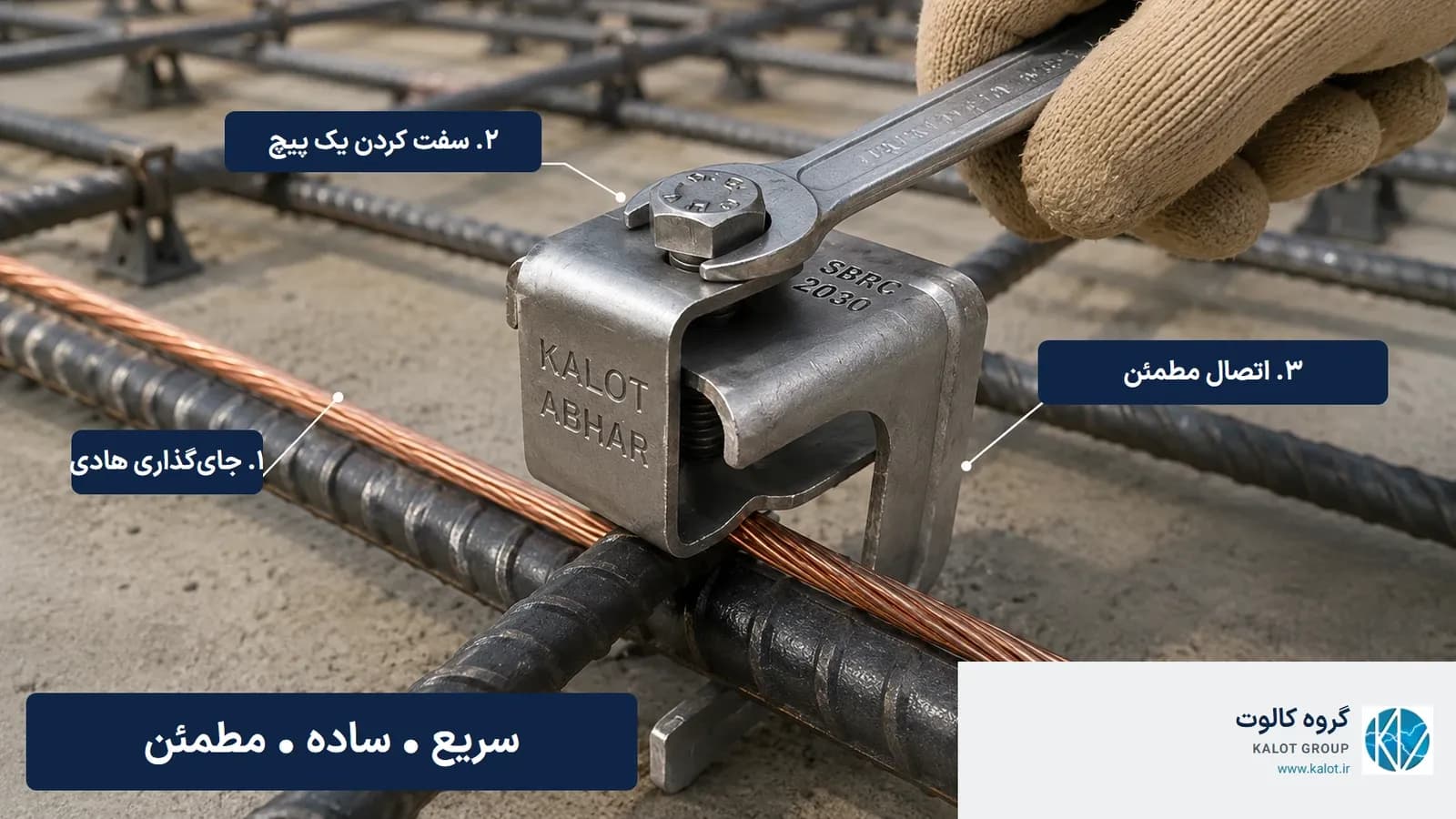

نصب سریع با یک پیچ
قاب از بالا روی آرماتور می‌نشیند و هادی زیر فک فشاری قرار میگیرد؛ برای بستن کافی است یک پیچ M10 را با آچار سفت کنید. جوشکاری، برق یا قالب لازم نیست.
شش حالت اتصال
هادی گرد، سیم مسی یا تسمه را میتوانید موازی یا صلیبی به آرماتور ببندید؛ همهٔ این حالت‌ها با همین یک بست اجرا میشوند.
جنس: فولاد
قاب و فک فشاری از ورق فولادی پرسی و پیچ M10 × 45 از فولاد ساخته میشوند؛ بست کنار آرماتور فولادی و در پناه بتن قرار میگیرد.
نقشه‌ها و دیتاشیت SBRC 2030
دیتاشیت بست ارت و همبندی فونداسیون (PDF)نقشهٔ ابعادی، نقشهٔ فنی، نمای انفجاری، شماتیک اجرایی، شش حالت اتصال و مراحل نصب را در زبانهٔ مشخصات فنی و با فایل PDF، کنار دیتاشیت این بست، در اختیار دارید.
پیشنهاد کارشناسان گروه کالوت
هنگام استعلام، قطر آرماتور، نوع و اندازهٔ هادی (مفتول، تسمه یا سیم مسی) و طول الکترود یا تعداد اتصال‌ها را برای ما بفرستید تا کارشناسان ما تعداد بست و اقلام لازم را پیشنهاد کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | بست پیچی اتصال هادی ارت به آرماتور، برای ارت و همبندی فونداسیون |
کد | SBRC 2030 |
جنس قاب و فک فشاری | ورق فولادی پرسی |
پیچ | M10 × 45، فولادی |
آرماتور (میلگرد) | قطر ۲۰ تا ۳۲ میلیمتر |
هادی گرد (مفتول یا میلگرد) | قطر ۶ تا ۱۰ میلیمتر |
هادی تخت (تسمه) | پهنای ۴۰ و ضخامت ۴ تا ۵ میلیمتر |
سیم مسی | سیم مسی افشان؛ سطح مقطع را هنگام استعلام بگویید |
حالت اتصال | موازی (II) و صلیبی (+) |

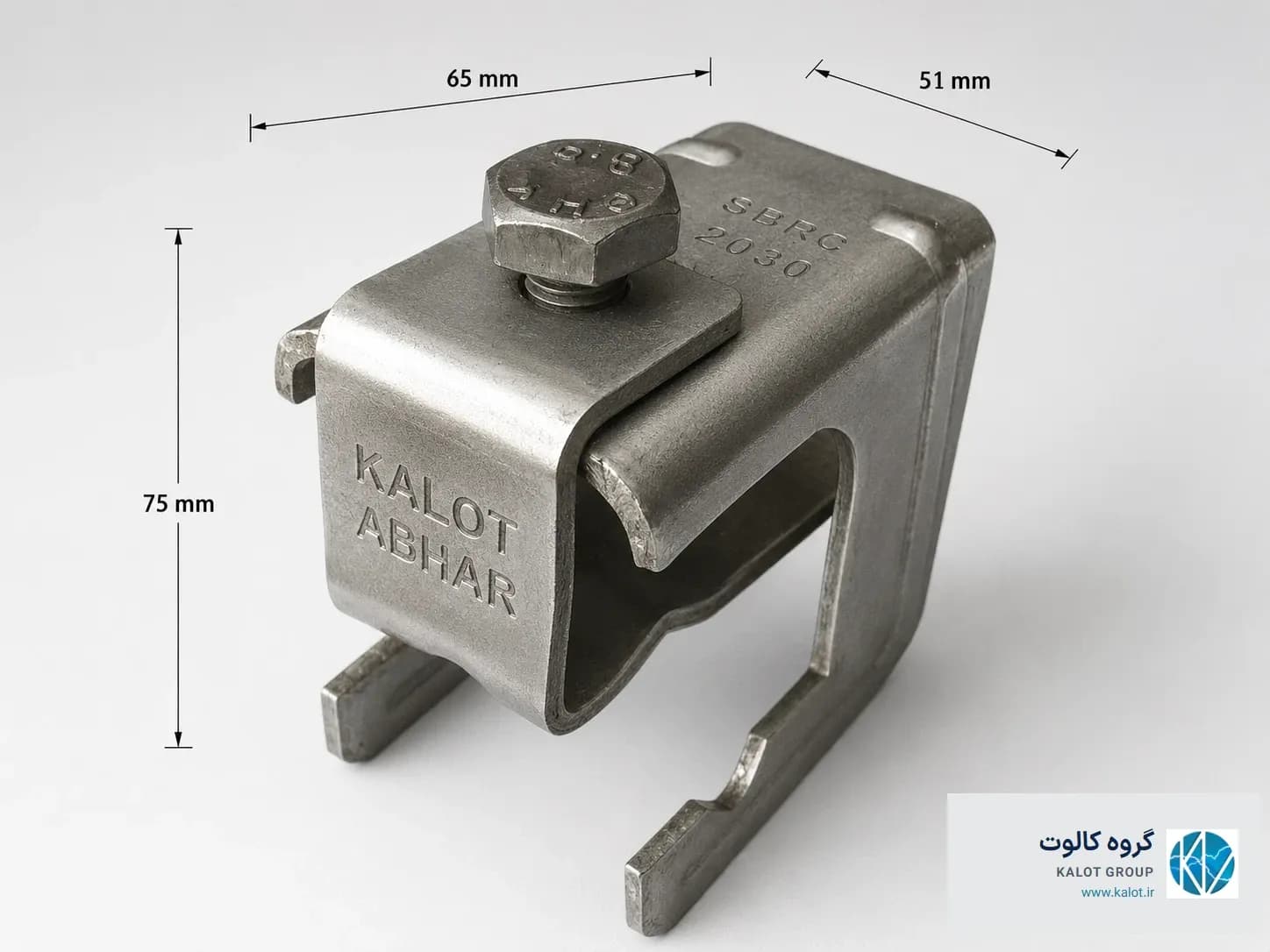

ابعاد (W × H × D) | 65 × 75 × 51 mm |
وزن | حدود ۳۰۰ گرم |
محل نصب | روی آرماتور، داخل بتن فونداسیون |
اندازه‌های SBRC 2030
کد | آرماتور (mm) | هادی گرد (mm) | تسمه (mm) | W × H × D (mm) | پیچ | وزن (g) |
|---|---|---|---|---|---|---|
SBRC 2030 | 20-32 | 6-10 | 40 × 4-5 | 65 × 75 × 51 | M10 × 45 | 300 |
اندازه‌ها به میلیمتر و وزن به گرم است؛ اعداد آرماتور و هادی بازهٔ قطری است که بست میگیرد. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

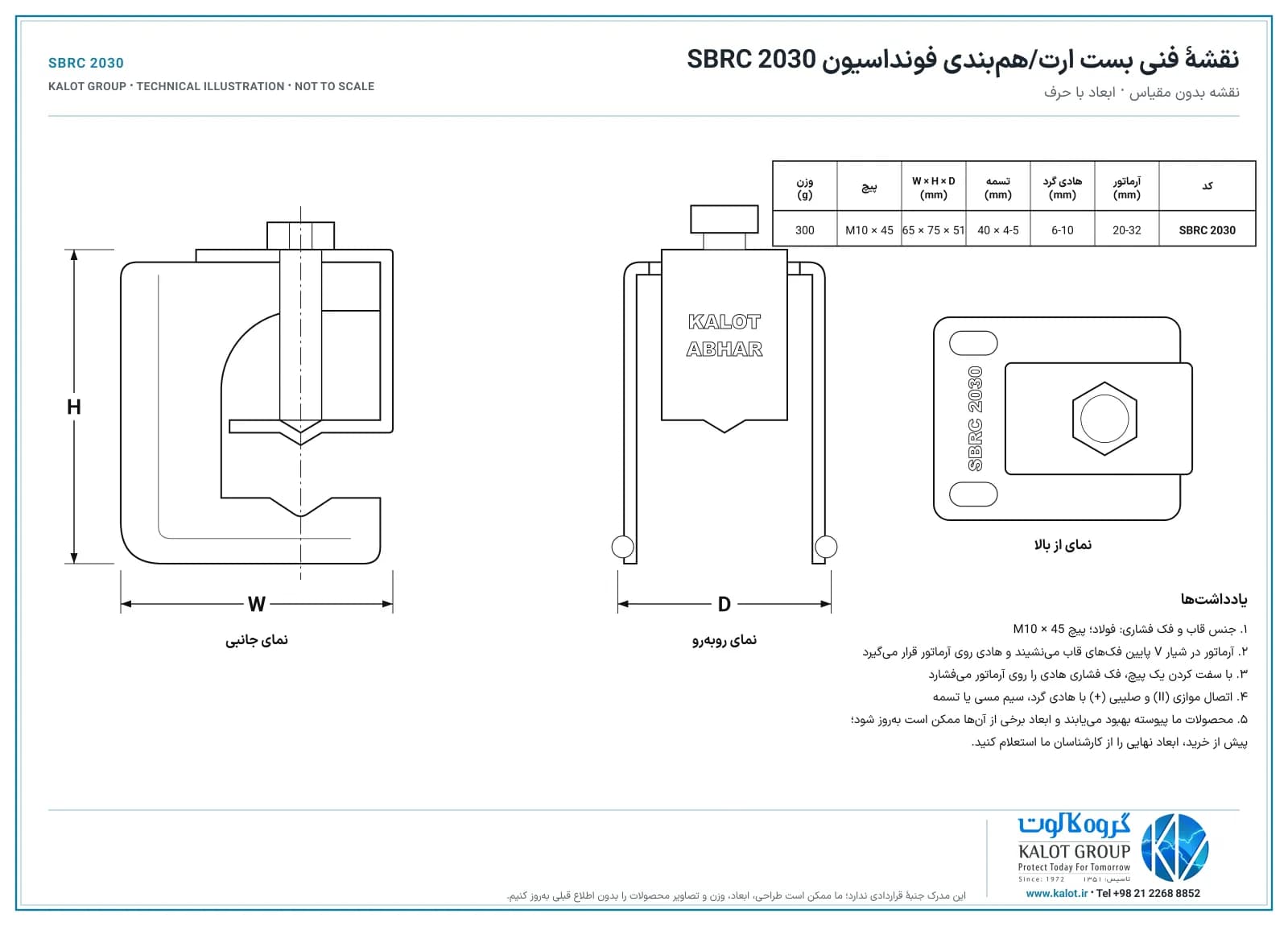

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)

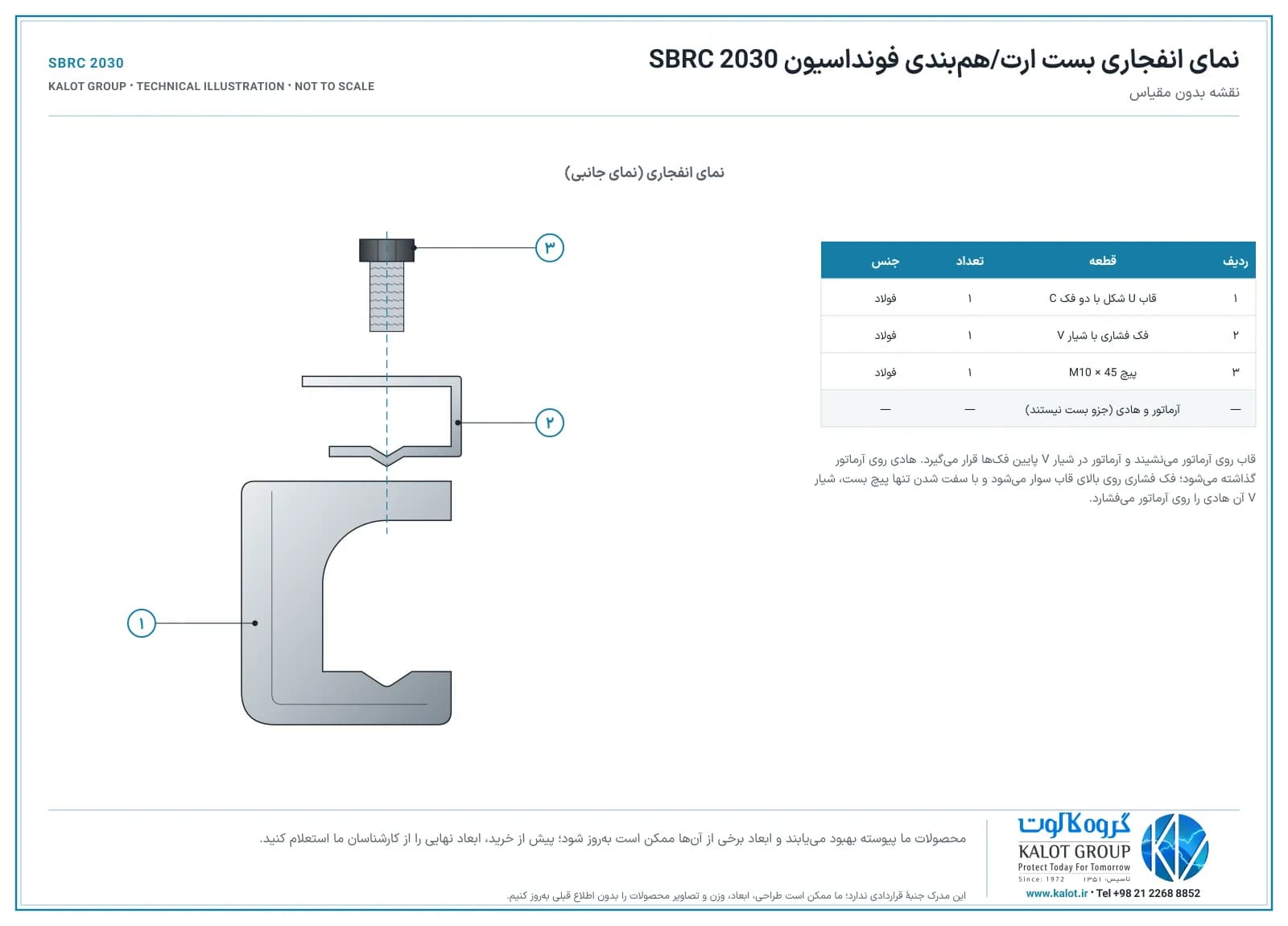

نمای انفجاری
دانلود نمای انفجاری (PDF)

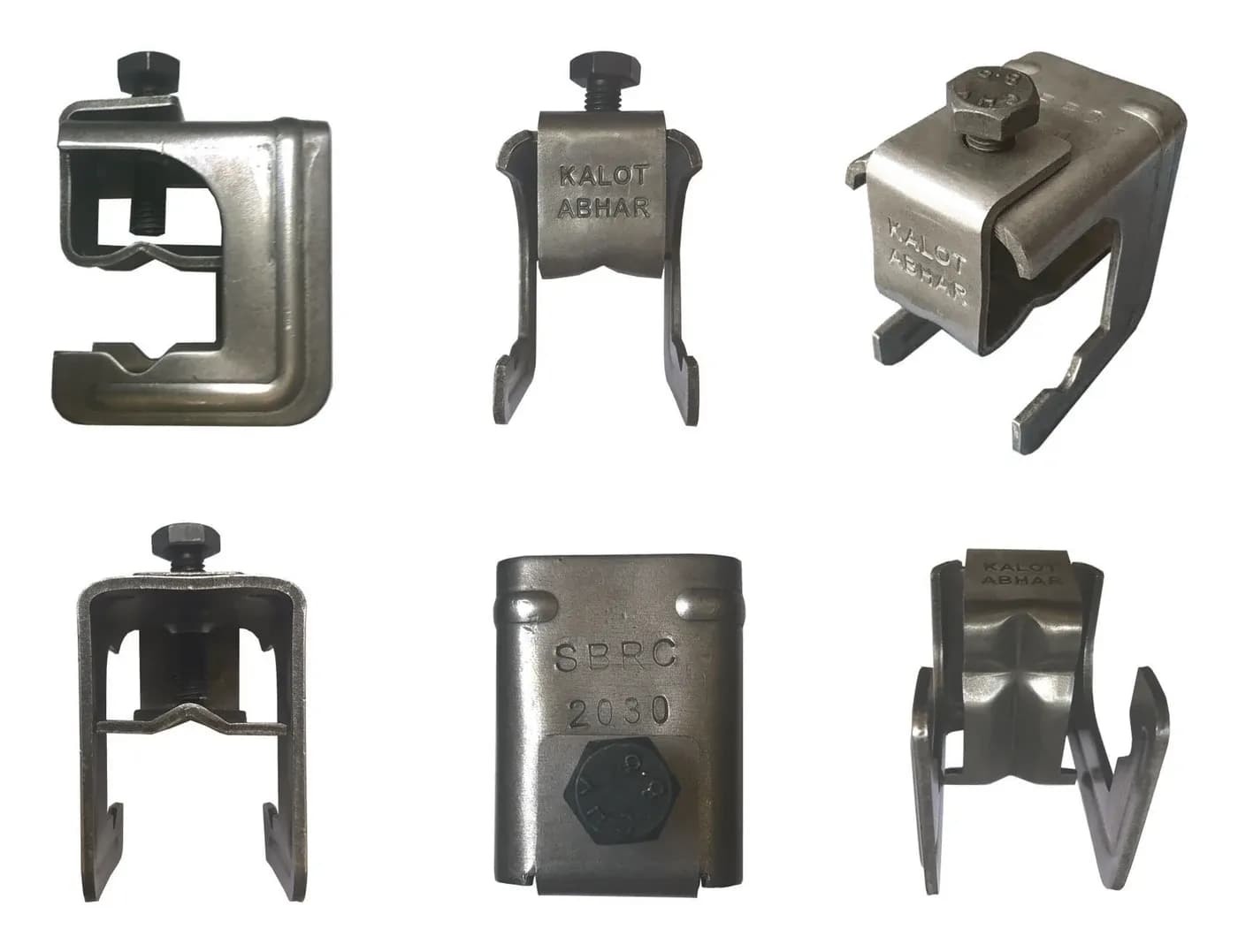

ساختار بست و جای هادی

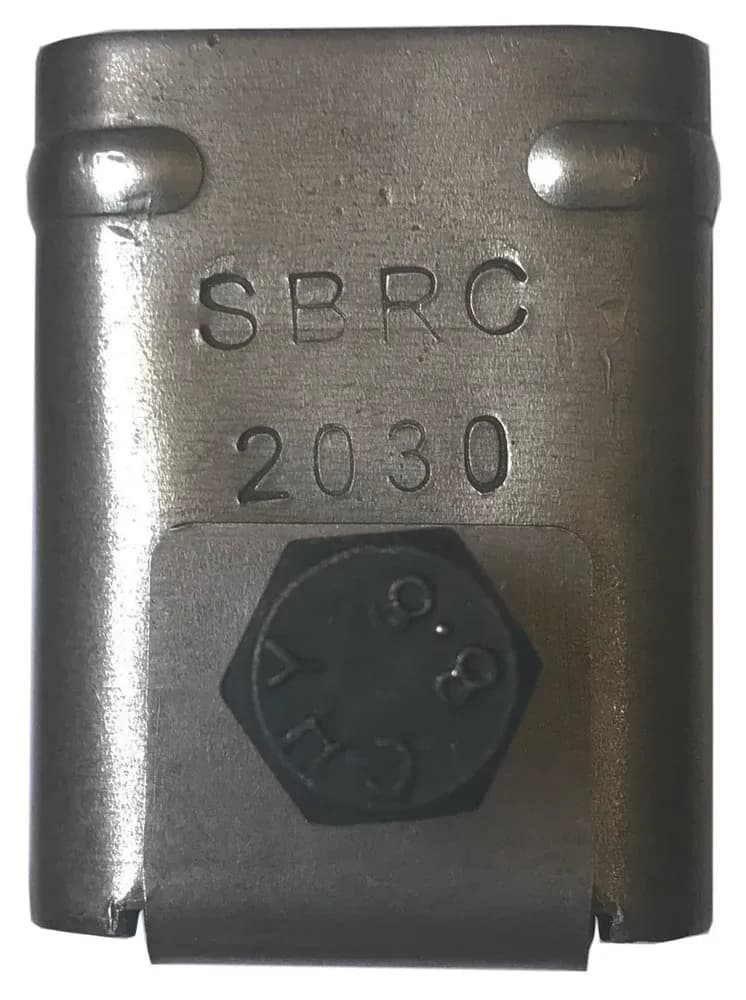

قاب بست ناودانی U شکلی است که دو پهلوی آن به شکل حرف C خم شده‌اند و پایین هر پهلو شیاری V شکل دارد؛ آرماتور در این شیار می‌نشیند. فک فشاری روی بالای قاب سوار میشود و لبهٔ پایین آن هم شیار V دارد. با سفت کردن تنها پیچ بست، فک پایین می‌آید و هادی را روی آرماتور می‌فشارد؛ چون آرماتور و هادی هر دو در شیار V قرار می‌گیرند، اتصال در هر دو حالت موازی و صلیبی جابه‌جا نمی‌شود. کد SBRC 2030 روی بالای قاب و نشان کالوت روی فک فشاری حک میشود.
برای نمایش بزرگ کلیک کنید
کاربردهای بست همبندی فونداسیون
- الکترود زمین فونداسیون: اتصال حلقه یا شبکهٔ هادی الکترود زمین فونداسیون (مفتول یا تسمه) به آرماتور کف فونداسیون، در فاصله‌هایی که نقشهٔ طراحی تعیین میکند؛ روش کار در مقالهٔ ارت فونداسیون آمده است.
- همبندی آرماتور سازه: اتصال هادی همبندی به آرماتور فونداسیون، شناژ و ستون‌های بتنی، تا آرماتور سازه در همبندی اصلی ساختمان قرار گیرد.
- انشعاب از فونداسیون: اتصال هادی انشعاب به آرماتور، برای بیرون آوردن اتصال به سمت ارت‌بار (شینهٔ ارت)، هادی نزولی سیستم صاعقه‌گیر یا نقطهٔ اندازهگیری.

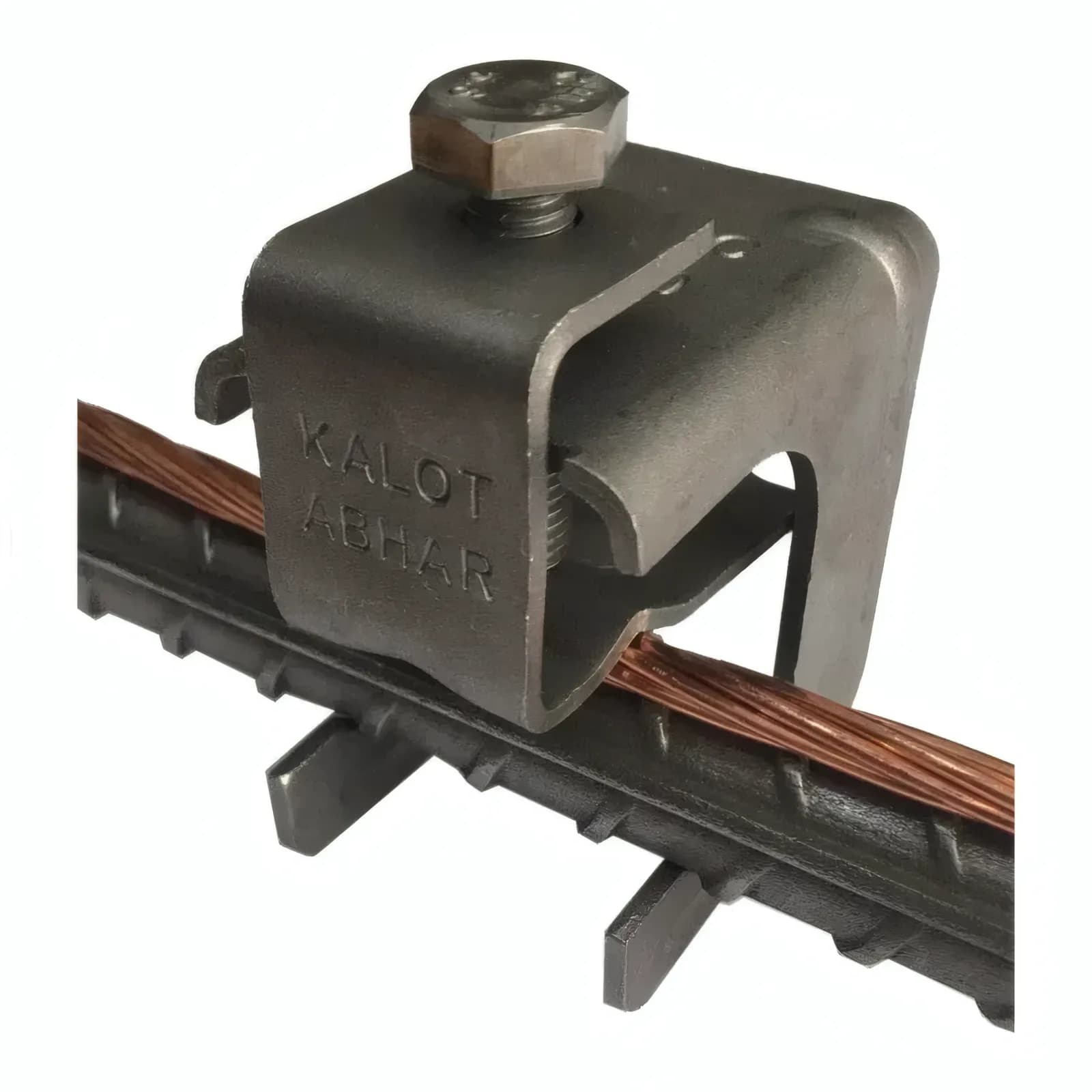

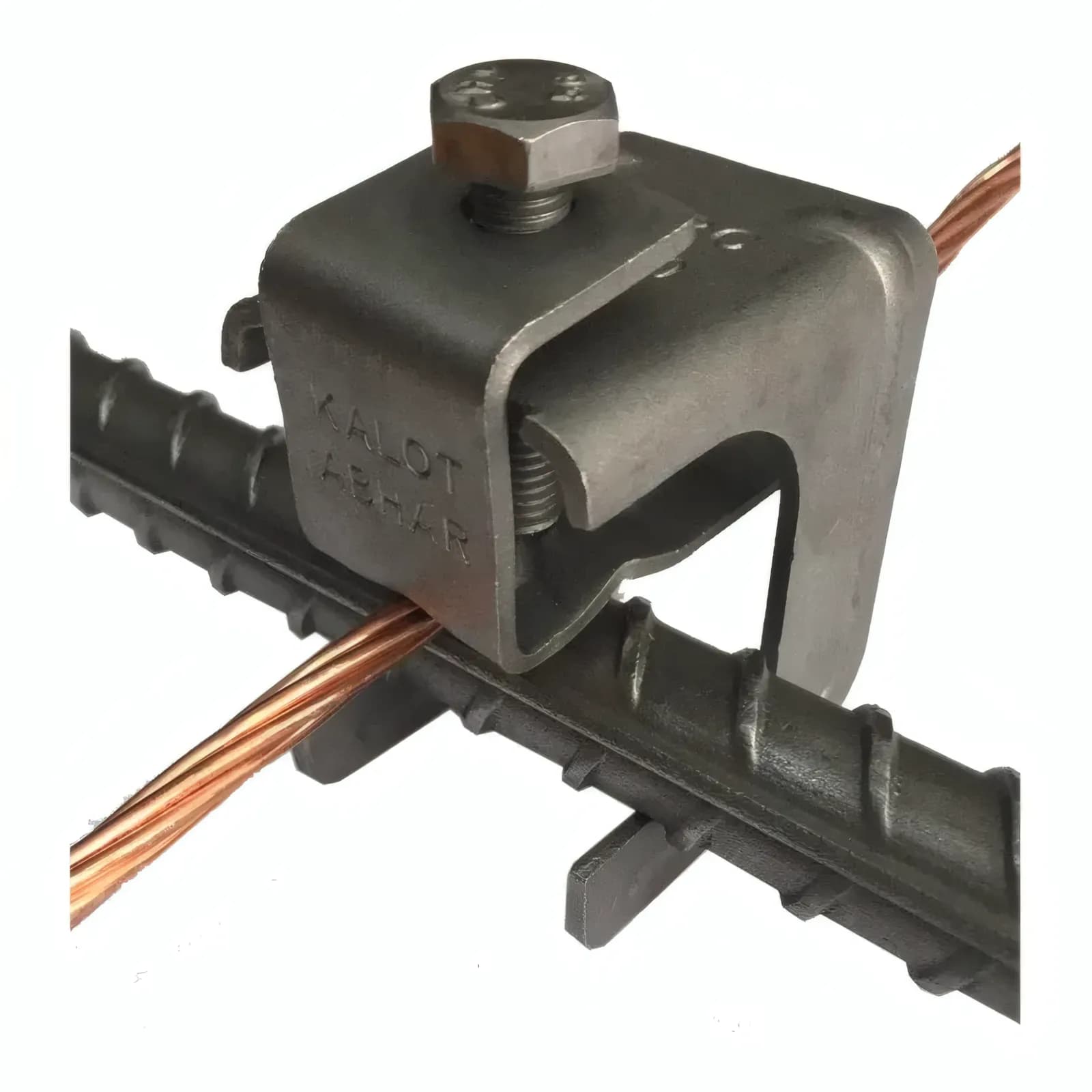

- سیم مسی روی آرماتور: اتصال سیم مسی افشان به آرماتور داخل بتن، بهصورت موازی یا صلیبی.

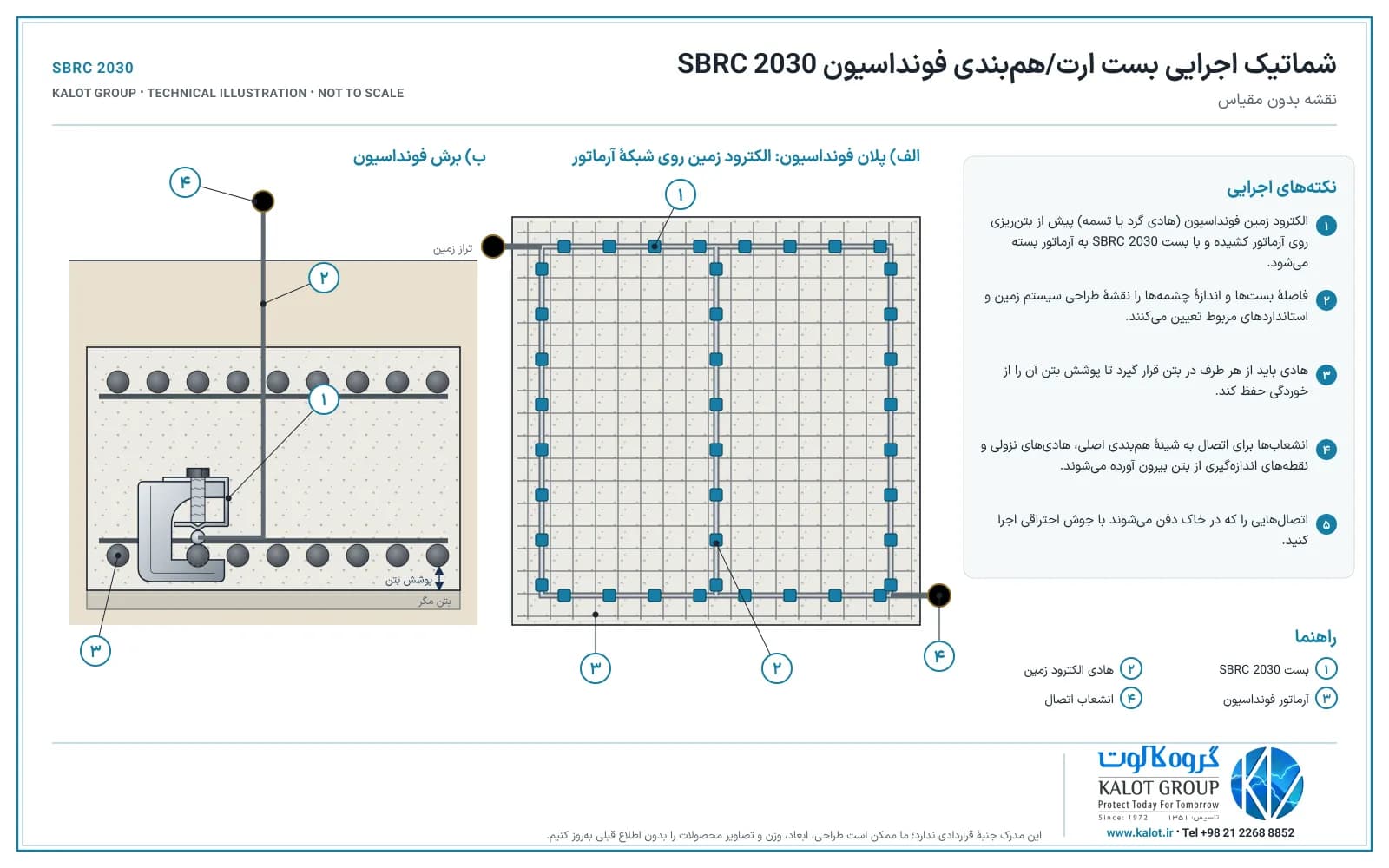

شماتیک اجرایی
دانلود شماتیک اجرایی (PDF)

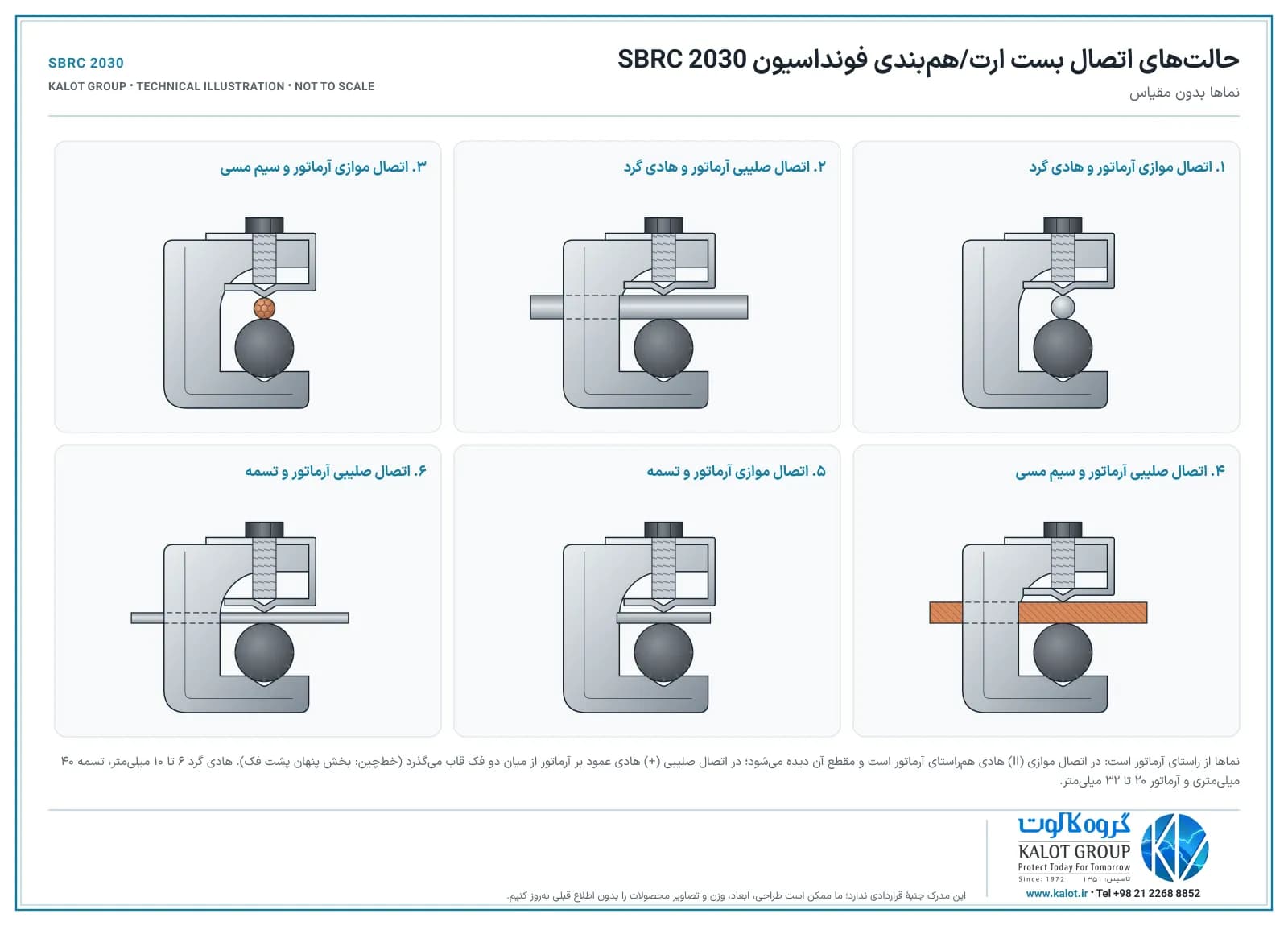

حالت‌های اتصال
دانلود حالت‌های اتصال (PDF)

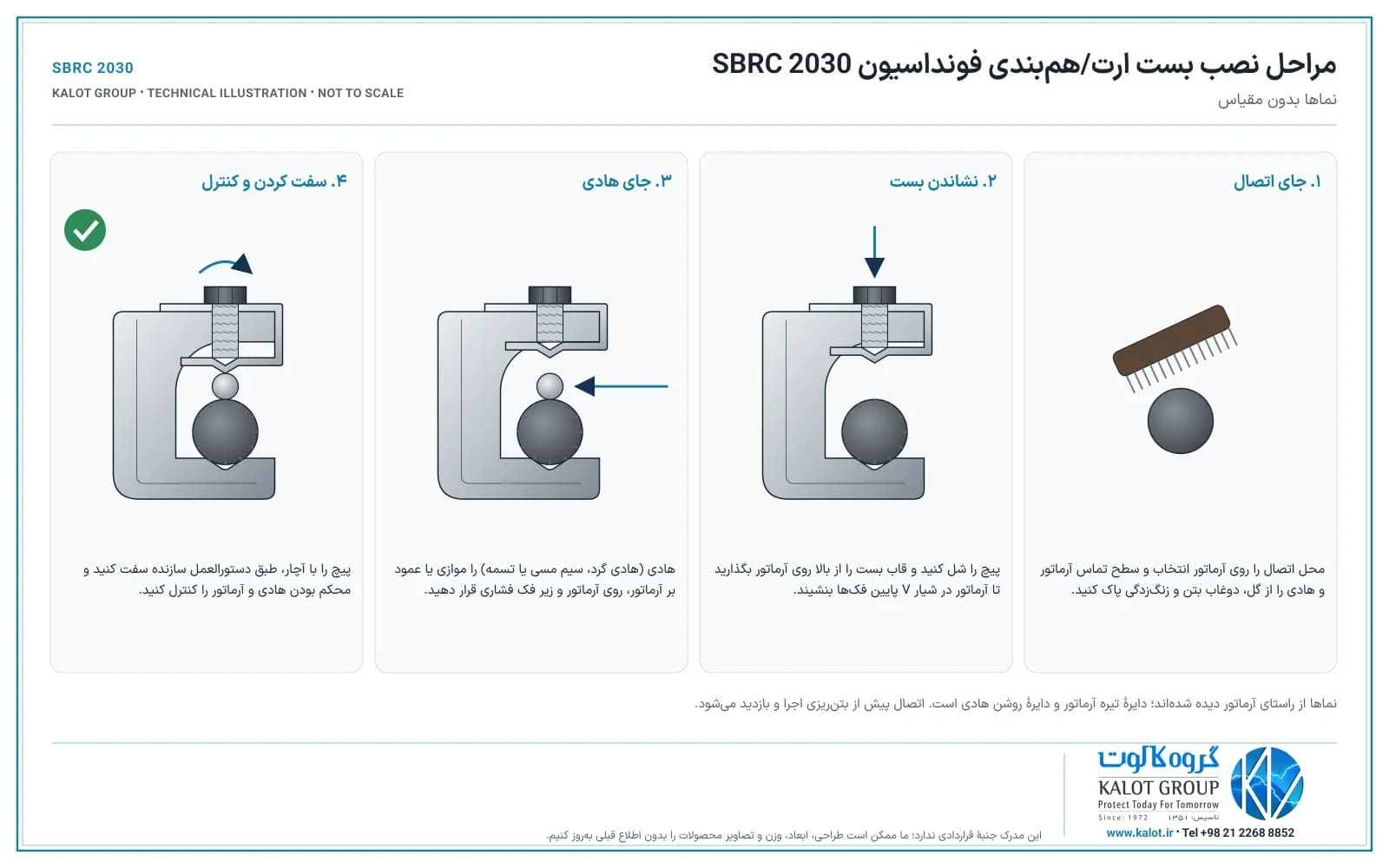

مراحل نصب بست همبندی فونداسیون
- بست را با قطر آرماتور و نوع هادی انتخاب کنید: آرماتور ۲۰ تا ۳۲ میلیمتر، هادی گرد ۶ تا ۱۰ میلیمتر یا تسمهٔ ۴۰ میلیمتری.
- جای اتصال‌ها را طبق نقشهٔ طراحی روی آرماتور علامت بزنید و سطح تماس آرماتور و هادی را از گل، دوغاب بتن و زنگ‌زدگی سست پاک کنید.
- پیچ را شل کنید و قاب بست را از بالا روی آرماتور بگذارید تا آرماتور در شیار V پایین فک‌ها بنشیند.
- هادی را موازی یا عمود بر آرماتور، روی آرماتور و زیر فک فشاری قرار دهید.
- پیچ را با آچار، طبق دستورالعمل سازنده سفت کنید تا هادی کامل روی آرماتور فشرده شود.
- پیش از بتنریزی همهٔ اتصال‌ها را بازدید کنید، پیوستگی الکتریکی الکترود و انشعابها را بسنجید و نتیجه را ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
برای نصب، یک آچار هم‌اندازهٔ سر پیچ M10 کافی است؛ این اتصال به جوشکاری، برق یا قالب نیاز ندارد.
کنترل پیش از بتنریزی
پیش از بتنریزی، محکم بودن همهٔ بستها، پیوسته بودن حلقهٔ الکترود و جای انشعابها را کنترل کنید و پیوستگی الکتریکی میان نقطههای اتصال را بسنجید (اندازهگیری مقاومت زمین). هادی و بست باید از هر طرف در بتن قرار گیرند. سیم بستن آرماتوربندی فقط جای هادی را نگه میدارد و جای بست را نمی‌گیرد.
انتخاب و استعلام قیمت بست همبندی فونداسیون
برای استعلام قیمت بست ارت و همبندی فونداسیون، قطر آرماتور، نوع و اندازهٔ هادی (مفتول، تسمه یا سیم مسی) و تعداد اتصال‌ها را برای کارشناسان ما بفرستید. تعداد بست از تقسیم طول الکترود بر فاصلهٔ اتصال‌ها، به‌علاوهٔ اتصال‌های شبکهٔ داخلی و انشعابها، به دست می‌آید.
برای نمایش بزرگ کلیک کنید
در فونداسیون بتنی، آرماتور خودش بخشی از سیستم زمین است؛ به شرط آنکه هادی الکترود با اتصالی محکم و مطمئن به آن وصل شود. سیم بستن معمولی اتصال الکتریکی پایداری نمیسازد و پس از بتنریزی دیگر قابل بازدید نیست، و جوش روی آرماتور به تأیید مهندس سازه نیاز دارد. بست پیچی SBRC 2030 این اتصال را بیجوش، سریع و یکسان در همهٔ نقطه‌ها برقرار میکند.
مزایای بست ارت و همبندی فونداسیون
- نصب سریع: یک پیچ M10 و یک آچار؛ بیجوش و بی‌برق.
- شش حالت اتصال: هادی گرد، سیم مسی یا تسمه، بهصورت موازی یا صلیبی.
- اتصال پایدار هنگام بتنریزی: شیار V، آرماتور و هادی را در جای خود نگه میدارد.
- هم‌جنس با آرماتور: بست فولادی کنار آرماتور فولادی و در پناه بتن.
- مقرون‌به‌صرفه برای تعداد زیاد: در هر فونداسیون ده‌ها اتصال لازم است و هر اتصال با یک بست و چند دقیقه کار انجام میشود.
بست همبندی فونداسیون یا جوش؟
ویژگی | بست همبندی فونداسیون SBRC 2030 | جوش احتراقی |
|---|---|---|
نوع اتصال | پیچی، مکانیکی | جوش دائمی |
ابزار | یک آچار | قالب، پودر جوش و جرقه‌زن |
اتصال به آرماتور | بیجوش؛ نیازی به تأیید جوش روی آرماتور نیست | جوش روی آرماتور با تأیید مهندس سازه |
محل مناسب | داخل بتن فونداسیون | داخل بتن و اتصال‌های مدفون در خاک |
برای اتصالهایی که در خاک دفن میشوند و برای اتصال دائمی بی‌پیچ، جوش احتراقی را انتخاب کنید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
وقتی مفتول گالوانیزه را به میلگرد نازکتر وصل می‌کنید. | |
وقتی تسمهٔ گالوانیزه را به میلهٔ ارت یا مفتول می‌بندید. | |
وقتی مفتول یا سیم را با بست U به میلگرد یا میلهٔ ارت می‌بندید. | |
وقتی نقطهٔ اتصال ارت را روی سطح بتن می‌خواهید. | |
هادی رایج الکترود زمین فونداسیون. | |
وقتی اتصال در خاک دفن میشود. |
مقایسهٔ همهٔ بست‌های ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
بست ارت و همبندی فونداسیون گروه کالوت بر اساس IEC 62561-1 طراحی و ساخته میشود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و سیستم زمین، از جمله بستها، را تعیین میکند.
طراحی الکترود زمین فونداسیون و استفاده از آرماتور در سیستم زمین در استانداردهایی مانند IEC 62305-3، IEC 60364-5-54 و DIN 18014 آمده است. DIN 18014 فاصلهٔ اتصال هادی الکترود به آرماتور را حداکثر ۲ متر و پوشش بتن اطراف هادی را دستکم ۵ سانتی‌متر میداند.
مبحث سیزدهم مقررات ملی ساختمان آرماتور فونداسیون را از اجزای همبندی اصلی ساختمان میداند. «دستورالعمل طرح و اجرای همبندی در ساختمانها» سازمان نظام مهندسی ساختمان (ویرایش اول، ۱۳۹۴) اتصال هادیهای مسی همبندی به میلگرد سازه را دستکم هر ۶ متر، با جوش یا بست پیچی مناسب، خواسته است.
فاصلهٔ اتصال‌ها، اندازهٔ هادی و جای انشعابها را طراح سیستم زمین بر پایهٔ این استانداردها و نقشهٔ پروژه تعیین میکند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی بست ارت و همبندی فونداسیونزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی بست ارت و همبندی فونداسیونزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری بست ارت و همبندی فونداسیونزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی بست ارت و همبندی فونداسیونزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال بست ارت و همبندی فونداسیونزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب بست ارت و همبندی فونداسیونزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
بست همبندی فونداسیون چیست و چه هادیهایی را به آرماتور وصل میکند؟
بست همبندی فونداسیون قطعهای پیچی است که هادی الکترود زمین یا هادی همبندی را پیش از بتنریزی به میلگرد آرماتور فونداسیون میبندد. بست SBRC 2030 گروه کالوت هادی گرد (مفتول یا میلگرد) ۶ تا ۱۰ میلیمتر، تسمهٔ ۴۰ میلیمتری و سیم مسی افشان را به آرماتور ۲۰ تا ۳۲ میلیمتر وصل میکند.
بست SBRC 2030 برای چه قطر میلگرد و چه اندازه تسمه و مفتولی مناسب است؟
برای آرماتور ۲۰ تا ۳۲ میلیمتر، هادی گرد ۶ تا ۱۰ میلیمتر و تسمهٔ ۴۰ میلیمتری با ضخامت ۴ تا ۵ میلیمتر. اندازهٔ هادی الکترود را نقشهٔ طراحی و استانداردها تعیین میکنند؛ برای میلگرد نازکتر، بست اتصال مفتول گالوانیزه به آرماتور را ببینید.
اتصال موازی (II) و صلیبی (+) چه فرقی دارند؟

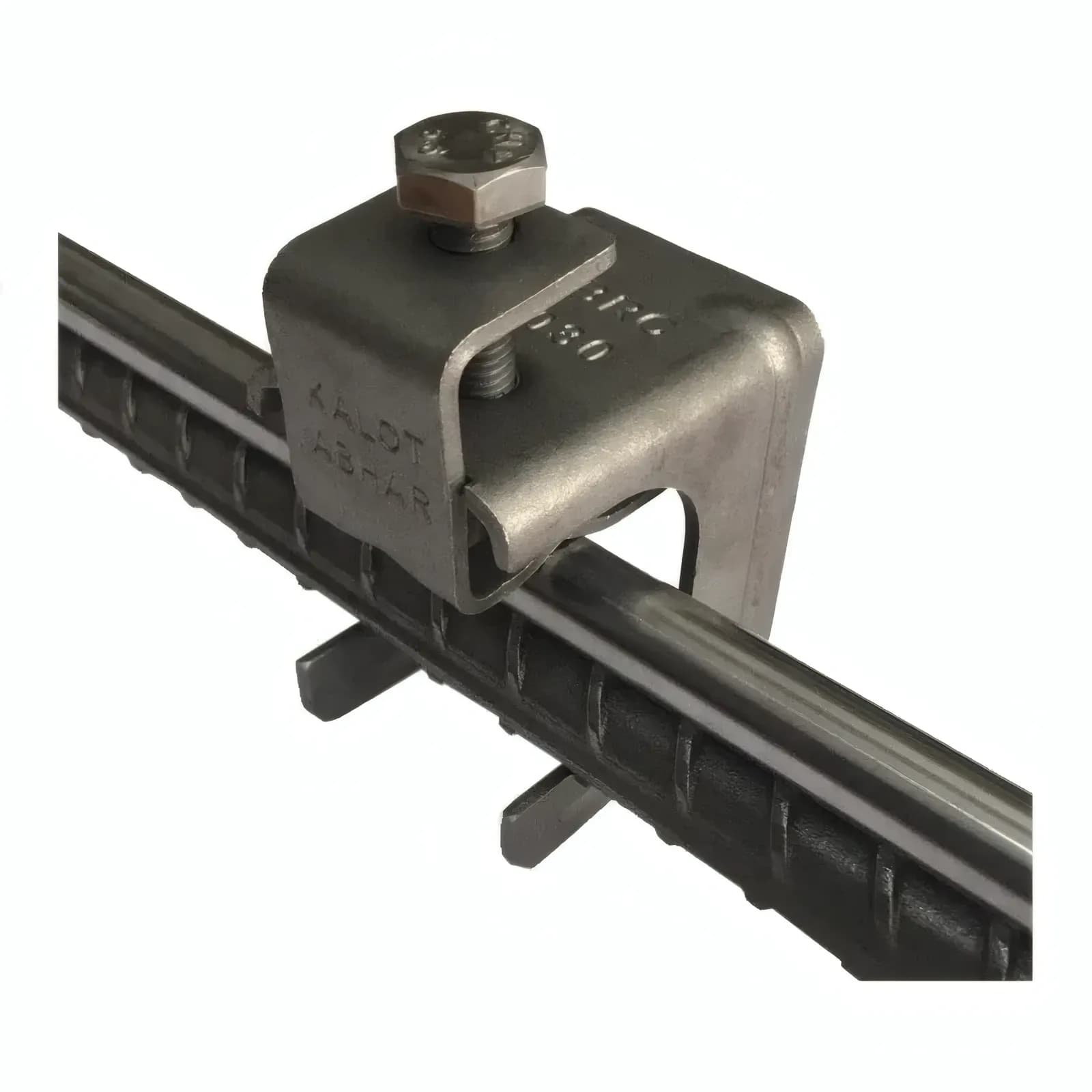

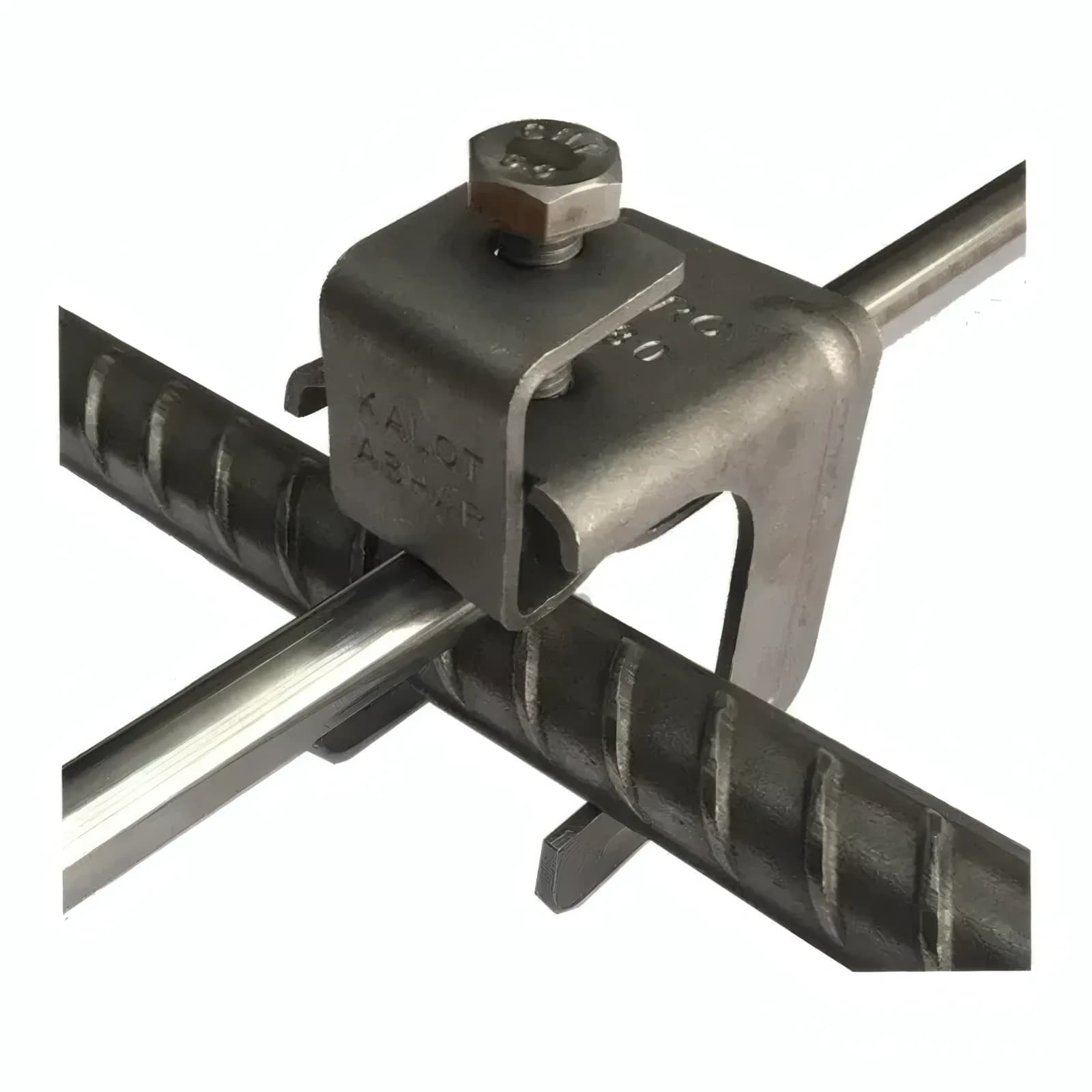

در اتصال موازی، هادی همراستای آرماتور و روی آن بسته میشود؛ این حالت برای مسیر طولی الکترود روی یک میلگرد مناسب است. در اتصال صلیبی، هادی عمود بر آرماتور از روی آن میگذرد و در محل تقاطع بسته میشود. بست SBRC 2030 هر دو حالت را با همان قطعه اجرا میکند.
هر چند متر باید هادی الکترود فونداسیون را با بست به آرماتور وصل کرد؟
فاصله را نقشهٔ طراحی تعیین میکند. DIN 18014 این فاصله را حداکثر ۲ متر میداند و «دستورالعمل طرح و اجرای همبندی در ساختمانها» سازمان نظام مهندسی اتصال هادیهای مسی همبندی به میلگرد را دستکم هر ۶ متر، با جوش یا بست پیچی مناسب، خواسته است.
همبندی فونداسیون با بست بهتر است یا با جوش؟
هر دو روش پذیرفتهاند. بست پیچی بیجوش و سریع نصب میشود و برای اتصال داخل بتن مناسب است؛ جوش روی آرماتور به تأیید مهندس سازه نیاز دارد. برای اتصالهایی که در خاک دفن میشوند، جوش احتراقی را انتخاب کنید.
آیا سیم مسی افشان را هم میتوان با این بست به میلگرد بست؟
بله؛ سیم مسی افشان را میتوانید بهصورت موازی یا صلیبی با بست SBRC 2030 به آرماتور ببندید. سطح مقطع سیم را هنگام استعلام بگویید تا کارشناسان ما مناسب بودن بست را تأیید کنند.
آیا سیم بستن آرماتوربندی جای بست را میگیرد؟
خیر. سیم بستن فقط جای هادی را روی آرماتور نگه میدارد و اتصال الکتریکی پایداری نمیسازد؛ اتصال هادی الکترود به آرماتور باید با بست پیچی یا جوش اجرا شود.
پیش از بتنریزی اتصال بستها را چطور کنترل کنیم؟
محکم بودن همهٔ بستها، پیوسته بودن حلقهٔ الکترود و جای انشعابها را بازدید کنید و پیوستگی الکتریکی میان نقطههای اتصال را با دستگاه اندازهگیری بسنجید و ثبت کنید. هادی و بست باید از هر طرف در بتن قرار گیرند.
برای استعلام قیمت چه اطلاعاتی بفرستیم و چند بست لازم است؟
قطر آرماتور، نوع و اندازهٔ هادی و طول الکترود یا تعداد اتصال‌ها را بفرستید. تعداد بست از تقسیم طول الکترود بر فاصلهٔ اتصال‌ها، به‌علاوهٔ اتصال‌های شبکهٔ داخلی و انشعابها، به دست می‌آید؛ کارشناسان ما فهرست اقلام را پیشنهاد میکنند.
