میله ارت با روکش مس کاپرباند
میله ارت کاپرباند الکترود زمینی است با مغز فولاد پراستحکام و لایه‌ای از مس خالص که به‌صورت یکپارچه روی فولاد نشسته است. فولاد اجازه می‌دهد میلهٔ ارت بدون خم شدن تا عمق زیاد کوبیده شود و مس آن را در خاک از خوردگی حفظ می‌کند. به همین دلیل این میلهٔ ارت، که در بازار «میله ارت روکش مس» و گاهی «میله ارت مسی» هم نامیده میشود، از رایج‌ترین الکترودهای قائم در چاه ارت، شبکهٔ زمین و سیستم حفاظت در برابر صاعقه است. ما در گروه کالوت میلهٔ ارت کاپرباند رزوه‌دار را در دو قطر ۱۴٫۲ و ۱۷٫۲ میلیمتر و طول ۱٫۵ متر، همراه کوپلینگ، نوک و سر ضربه‌خور آن می‌سازیم.
چرا میلهٔ ارت کاپرباند انتخابی رایج و مطمئن برای الکترود زمین است؟
مقاومت پایانهٔ زمین بیش از هر چیز به مقاومت ویژهٔ خاک، طول و عمق الکترود بستگی دارد و جنس میلهٔ ارت سهم کمی در آن دارد. آنچه جنس الکترود تعیین می‌کند، دوام آن در خاک، امکان کوبیدن تا عمق لازم و هزینهٔ اجراست؛ و در این سه، میلهٔ ارت کاپرباند ترکیبی متعادل دارد:
- کوبیدن تا عمق زیاد: مغز فولادی سخت است و با چکش دستی یا چکش برقی تا لایه‌های مرطوب و پایدار خاک پایین می‌رود؛ همان‌جایی که مقاومت پایانه کمتر و در فصل‌های مختلف پایدارتر است.
- دوام مس در خاک: سطح بیرونی میلهٔ ارت مس است. در مقایسه‌های آزمایشگاهی و میدانی منتشرشده، روکش مس به‌مراتب کندتر از روکش روی (گالوانیزه) خورده شده و عمر میلهٔ ارت کاپرباند چند برابر میلهٔ ارت گالوانیزه برآورد شده است.
- هزینهٔ منطقی: با کارکردی مشابه در بیشتر خاک‌ها، بسیار کم‌هزینه‌تر از میلهٔ ارت مس توپر یا فولاد ضد زنگ است.
- سازگاری اتصال: هادی مسی با بست‌های برنجی ارتینگ یا جوش احتراقی مستقیم به سطح مسی میلهٔ ارت وصل میشود.
- افزایش طول: میلههای ارت رزوه‌دار با کوپلینگ برنجی به هم بسته می‌شوند و هر عمقی که طرح لازم دارد به‌دست می‌آید.
نوع میلهٔ ارت | کوبیدن تا عمق | دوام در خاک | هزینه | مناسب برای |
|---|---|---|---|---|
کاپرباند (مغز فولاد با روکش مس) | بسیار خوب | خوب؛ با روکش استاندارد | متوسط | بیشتر خاک‌ها، چاه ارت عمیق، پایانهٔ زمین صاعقه‌گیر |
محدود؛ مس نرم است | بسیار خوب | زیاد | خاکهای بسیار خورنده و شور، نصب در گمانهٔ حفاری‌شده | |
بسیار خوب | بسیار خوب | زیاد | خاک خورنده و نزدیکی سازه‌های فولادی دفنشده | |
بسیار خوب | کمتر؛ لایهٔ روی زودتر مصرف میشود | کم | خاکهای کم‌خورنده |
برای مقایسهٔ دقیق‌تر جنس‌ها، راهنمای انتخاب متریال الکترود ارت را ببینید.
میلهٔ ارت کاپرباند استاندارد و غیر استاندارد چه فرقی دارند؟
همهٔ میلههای ارتی که رنگ مسی دارند، میلهٔ ارت کاپرباند استاندارد نیستند. در بازار میلههای ارتی دیده میشود که فقط لایهٔ نازکی از مس روی فولاد آبکاری شده، رزوهٔ آنها تراشیده شده یا مغز فولادی نرمی دارند. ظاهر این میلههای ارت در روز خرید تفاوت چندانی ندارد، اما چند سال بعد در خاک، فرق خود را در مقاومت پایانه نشان می‌دهند. استانداردهای بین‌المللی IEC 62561-2 و IEC 60364-5-54 معیارهای روشنی برای این میلههای ارت تعیین کرده‌اند:
معیار | میلهٔ ارت کاپرباند استاندارد | میلهٔ ارت غیر استاندارد | مرجع |
|---|---|---|---|
ضخامت روکش مس | حداقل ۲۵۰ میکرون (۰٫۲۵ میلیمتر) در هر نقطه برای میلهٔ ارت قائمی که کوبیده میشود | آبکاری نازک یا نایکنواخت که هنگام کوبیدن می‌تراشد و فولاد را نمایان می‌کند | IEC 60364-5-54 (جدول 54.1) و IEC 62561-2 |
چسبندگی روکش | مس به فولاد پیوند خورده و در آزمون چسبندگی جدا نمی‌شود | لایهٔ مس از فولاد جدا یا پوسته میشود | IEC 62561-2 |
آزمون خمش | خمش ۹۰ درجه روی مندرلی به شعاع ۵ برابر قطر، بدون ترک و پوسته شدن روکش | ترک خوردن و جدا شدن روکش در ناحیهٔ خمش | IEC 62561-2 |
رزوه | رزوه پس از روکش‌دهی نورد سرد میشود؛ مس از روی فولاد برداشته نمی‌شود | رزوهٔ تراشیده که مس را برمی‌دارد و فولاد بی‌حفاظ می‌ماند | IEC 62561-2 |
مغز فولادی | فولاد پراستحکام؛ میلهٔ ارت صاف و قائم کوبیده میشود | فولاد نرم که هنگام کوبیدن خم میشود و سرش له میشود | IEC 62561-2 (آزمون کشش) |
قطر واقعی | حداقل ۱۴ میلیمتر برای میلهٔ ارت قائم کاپرباند | قطر کمتر از اندازهٔ اعلام‌شده | IEC 60364-5-54 (جدول 54.1) |
خوردگی | پس از آزمون مه نمکی و اتمسفر گوگردی، فلز پایه خورده نمی‌شود | زنگ‌زدگی فولاد از محل آسیب روکش | IEC 62561-2 |
اتصال میلههای ارت | کوپلینگ هم‌اندازه و محکم؛ پس از نصب، رزوهٔ میلهٔ ارت داخل کوپلینگ پنهان است | کوپلینگ ناهم‌اندازه یا نرم و رزوهٔ بیرون‌مانده | IEC 62561-2 |
نشان سازنده | نام یا نشان سازنده به‌صورت ماندگار روی میلهٔ ارت درج شده است | میلهٔ ارت بی‌نام و نشان که سازنده و استاندارد ساختش معلوم نیست | IEC 62561-2 و NEMA GR-1 |
یک نکتهٔ مهم: استاندارد IEC 60364-5-54 روکش نازک‌تر (تا ۱۰۰ میکرون) را فقط وقتی می‌پذیرد که میلهٔ ارت در گمانهٔ از پیش حفاری‌شده قرار بگیرد و از آسیب مکانیکی روکش هنگام نصب جلوگیری شود. میلهٔ ارتی که قرار است کوبیده شود، باید روکش کامل ۲۵۰ میکرونی داشته باشد.
هنگام خرید میلهٔ ارت کاپرباند چه چیزهایی را بررسی کنیم؟
- گزارش آزمون آزمایشگاه معتبر را بخواهید: ضخامت و چسبندگی روکش، خمش، کشش و آزمون خوردگی مطابق IEC 62561-2.
- ضخامت روکش را با ضخامت‌سنج پوشش (روش مغناطیسی یا جریان گردابی) در چند نقطه اندازه بگیرید؛ هیچ نقطه‌ای نباید کمتر از ۲۵۰ میکرون باشد.
- قطر میلهٔ ارت را با کولیس اندازه بگیرید و با قطر اعلام‌شده مقایسه کنید.
- رزوه را نگاه کنید: در رزوهٔ نورد شده، ته دندانه‌ها هم مسی است و رنگ خاکستری فولاد دیده نمی‌شود.
- میلهٔ ارت را روی سطح صاف بغلتانید؛ میلهٔ ارت استاندارد صاف است و لق نمی‌زند.
- سطح روکش باید یکنواخت و بدون تاول، خط، پوسته یا لکه باشد.
- نشان سازنده را روی میلهٔ ارت پیدا کنید؛ میلهٔ ارت بی‌نام و نشان را نخرید.
میلهٔ ارت کاپرباند گروه کالوت
ما میلهٔ ارت کاپرباند را از مغز فولاد کم‌کربن پراستحکام و مس خالص الکترولیتی (۹۹٫۹٪) می‌سازیم. مس به‌صورت یکپارچه روی فولاد می‌نشیند و ضخامت آن در هیچ نقطه‌ای کمتر از ۰٫۲۵ میلیمتر نیست. رزوهٔ دو سر میلهٔ ارت پس از روکش‌دهی نورد سرد میشود؛ یعنی مس و فولاد با هم در رزوه شکل می‌گیرند و هیچ بخشی از فولاد بی‌حفاظ نمی‌ماند. نشان گروه کالوت روی میلههای ارت ما درج میشود تا اصالت آنها همیشه قابل شناسایی باشد.
میلهٔ ارت کاپرباند ما آزمون‌های استاندارد IEC 62561-2 را در مرکز پژوهش متالورژی رازی با موفقیت گذرانده است:
- چسبندگی و ضخامت روکش، خمش، مقاومت الکتریکی، مه نمکی، رطوبت و کشش: مطابق استاندارد.
- ضخامت لایهٔ مس: ۲۹۲ تا ۳۱۵ میکرون؛ بیش از حداقل ۲۵۰ میکرونی استاندارد.
- استحکام کششی ۶۶۲ و استحکام تسلیم ۶۰۱ مگاپاسکال، با ازدیاد طول ۱۵٪.
- خمش ۹۰ درجه روی مندرل ۵d بدون هیچ ترک یا جدایش روکش.
- چرخه‌های مه نمکی و رطوبت تا ۷۲ ساعت؛ قطعه کاملاً سالم.
گزارش کامل آزمون‌ها در صفحهٔ میله ارت کاپرباند رزوه‌دار قابل دریافت است.
قطرها، طول‌ها و کدهای سفارش
کد سفارش | قطر اسمی | قطر واقعی D (mm) | رزوه | طول L (mm) | وزن (kg) |
|---|---|---|---|---|---|
ERCB 1415 | 5/8" | 14.2 | 5/8" | 1500 | 1.90 |
ERCB 1715 | 3/4" | 17.2 | 3/4" | 1500 | 2.70 |
- قطر ۱۴٫۲ میلیمتر (5/8 اینچ): متداول‌ترین انتخاب برای چاه ارت ساختمان‌ها، تابلوها و پایانهٔ زمین صاعقه‌گیر در خاکهای معمولی.
- قطر ۱۷٫۲ میلیمتر (3/4 اینچ): برای خاک سخت و سنگلاخی، کوبیدن با چکش برقی و عمق‌های زیاد که میلهٔ ارت باید ضربه‌های بیشتری را تحمل کند.
- طول ۱٫۵ متر: سبک و آسان برای جابه‌جایی و کوبیدن، حتی با چکش دستی؛ برای عمق بیشتر، میلههای ارت با کوپلینگ برنجی به هم وصل می‌شوند (دو میلهٔ ارت = ۳ متر).

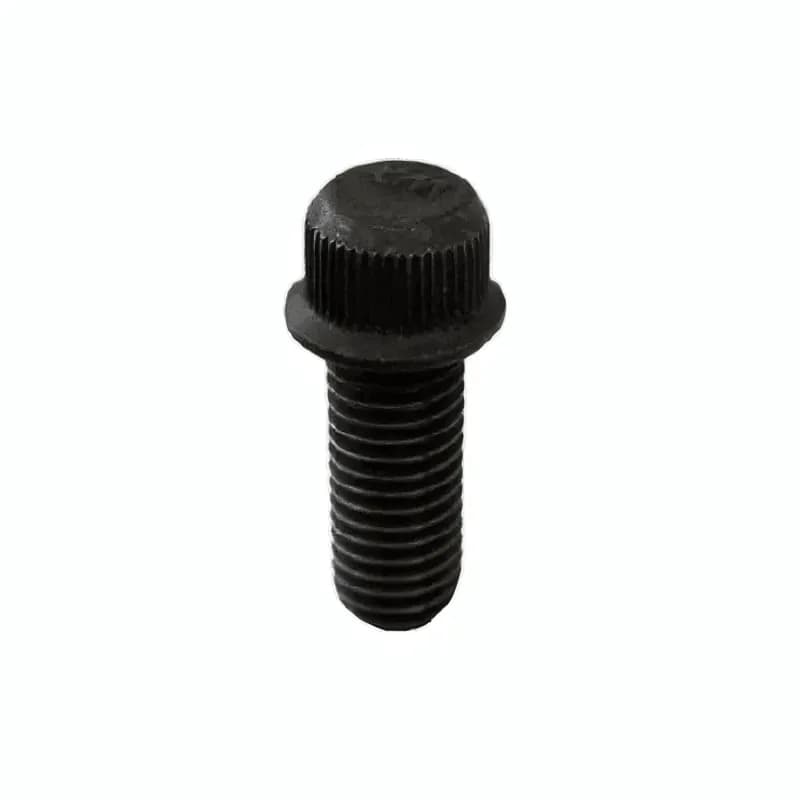

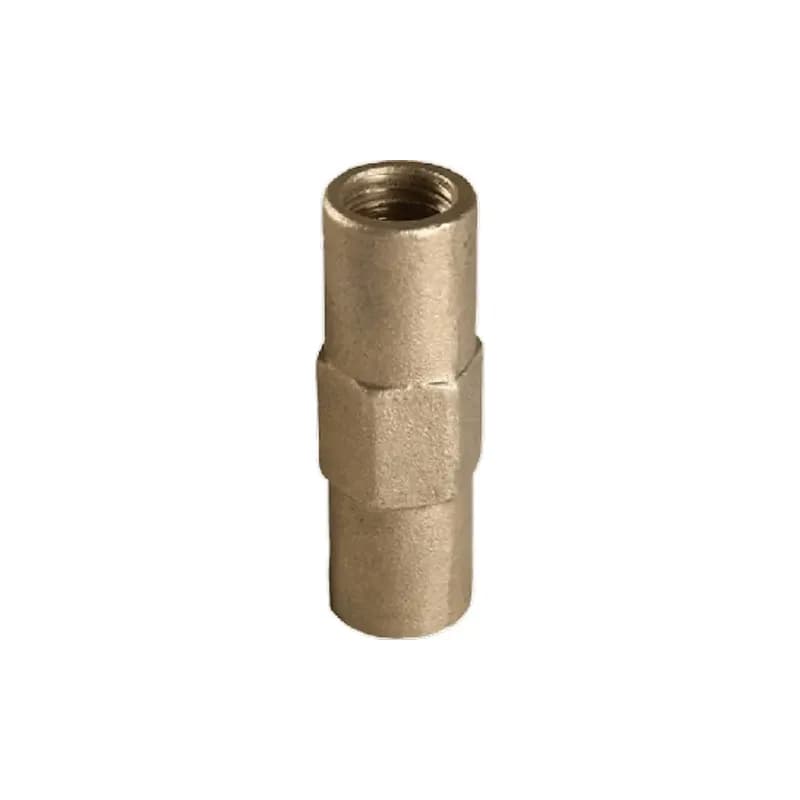

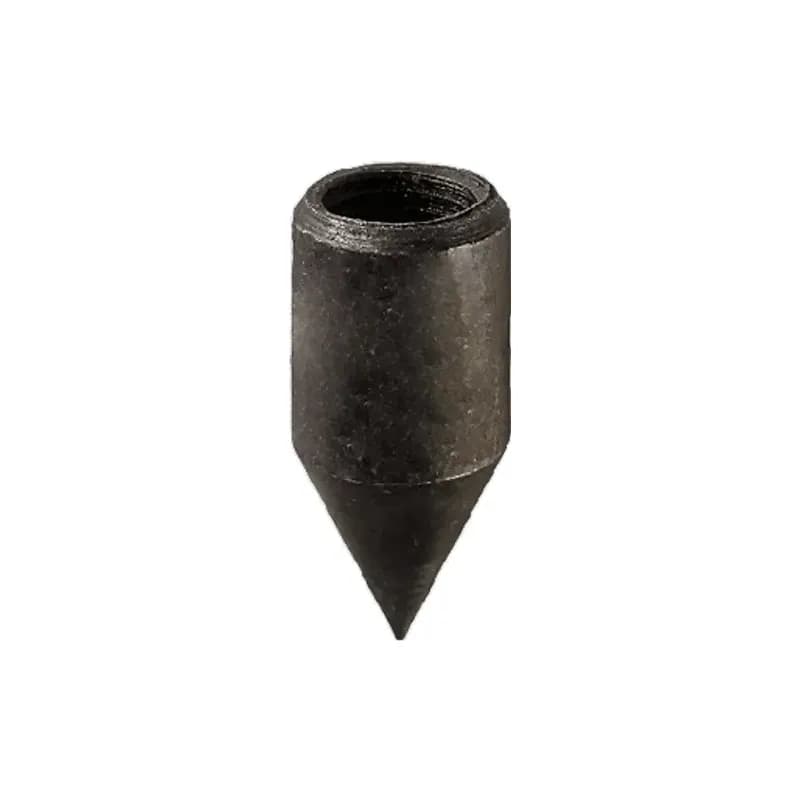

متعلقات هم‌اندازهٔ این میلههای ارت: کوپلینگ برنجی، سر ضربه‌خور رزوه‌دار و نوک فولادی.
نصب میلهٔ ارت کاپرباند در چند گام
- پیش از کوبیدن، مسیر تأسیسات زیرزمینی (لوله، کابل، گاز) را بررسی کنید.
- کوپلینگ را روی سر بالایی میلهٔ ارت ببندید و سر ضربه‌خور را داخل آن بپیچانید تا رزوه هنگام ضربه آسیب نبیند؛ در خاک سخت، نوک فولادی را روی سر پایینی ببندید.
- میلهٔ ارت را قائم نگه دارید و با ضربه‌های یکنواخت چکش دستی یا برقی بکوبید.
- برای عمق بیشتر، میلهٔ ارت بعدی را در کوپلینگ ببندید و کوبیدن را ادامه دهید.
- هادی ارت را با بست A تایپ، بست G تایپ یا جوش احتراقی به سر میلهٔ ارت وصل کنید و مقاومت پایانه را اندازه بگیرید.
اگر چند میلهٔ ارت موازی نصب می‌کنید، فاصلهٔ آنها را دست‌کم برابر عمق کوبیده‌شده بگیرید تا حوزهٔ اثرشان روی هم نیفتد. در خاکهای پرمقاومت، مواد کاهندهٔ مقاومت زمین GIM اطراف میلهٔ ارت و دریچهٔ بازدید ارت برای بازرسی و اندازهگیری دوره‌ای کمک میکنند. روش محاسبه را در محاسبهٔ مقاومت پایانهٔ زمین ببینید.
پرسش‌های متداول دربارهٔ میلهٔ ارت کاپرباند
میله ارت کاپرباند با میله ارت مسی چه فرقی دارد؟
میلهٔ ارت کاپرباند مغز فولادی با روکش مس دارد و میلهٔ ارت مسی تمام از مس است. کاپرباند محکم‌تر کوبیده میشود و کم‌هزینه‌تر است؛ میلهٔ ارت مس توپر برای خاکهای بسیار خورنده و شور یا نصب در گمانهٔ حفاری‌شده مناسب‌تر است.
ضخامت استاندارد روکش مس میله ارت چقدر است؟
برای میلهٔ ارت قائمی که کوبیده میشود، حداقل ۲۵۰ میکرون (۰٫۲۵ میلیمتر) در هر نقطه. ضخامت روکش میلههای ارت گروه کالوت در آزمون مرکز رازی ۲۹۲ تا ۳۱۵ میکرون اندازهگیری شد.
میله ارت کاپرباند غیر استاندارد را چطور تشخیص دهیم؟
گزارش آزمون معتبر بخواهید، ضخامت روکش و قطر را اندازه بگیرید و رزوه را ببینید: ته دندانه‌های رزوهٔ نورد شده مسی است، اما در رزوهٔ تراشیده فولاد خاکستری دیده میشود. روکش پوسته‌شده، تاول‌دار، میلهٔ ارت تاب‌دار یا بی‌نام و نشان، نشانهٔ کیفیت پایین است.
قطر ۱۴٫۲ میلیمتر را انتخاب کنم یا ۱۷٫۲؟
در خاکهای معمولی ۱۴٫۲ میلیمتر (5/8 اینچ) کافی و متداول است. برای خاک سخت، کوبیدن با چکش برقی یا عمق زیاد، ۱۷٫۲ میلیمتر (3/4 اینچ) انتخاب مطمئنتری است. قطر بیشتر مقاومت پایانه را چندان کم نمیکند؛ نقش آن بیشتر در استحکام هنگام کوبیدن است.
برای عمق ۳ متر یا بیشتر چه کنم؟
میلههای ارت کاپرباند ما ۱٫۵ متریاند. برای ۳ متر، دو میلهٔ ارت را با یک کوپلینگ برنجی به هم ببندید و پشت سر هم بکوبید؛ برای عمق بیشتر، میلهٔ ارت سوم و چهارم را به همین ترتیب اضافه کنید.
میله ارت کاپرباند برای چه خاکهایی مناسب نیست؟
در خاکهای بسیار شور و خورنده، میلهٔ ارت مس توپر، و در نزدیکی سازهها و لولههای فولادی دفنشده، میلهٔ ارت فولاد ضد زنگ گزینهٔ بهتری است. کارشناسان ما با دانستن نوع خاک، انتخاب مناسب را پیشنهاد میکنند.
آیا میلههای ارت کاپرباند گروه کالوت گواهی آزمون دارند؟
بله؛ انطباق آنها با IEC 62561-2 در مرکز پژوهش متالورژی رازی آزمون شده و گزارشها در صفحهٔ محصول قابل دریافت است.
برای استعلام، نوع پروژه، نوع یا مقاومت ویژهٔ خاک، مقاومت هدف یا عمق طرح و تعداد میلههای ارت را برای ما بفرستید؛ کارشناسان ما در گروه کالوت قطر، طول و متعلقات مناسب را پیشنهاد میکنند.
