معرفی کامل محصول
ARG® دستگاه همبندی مخازن سقف شناور
کد سفارش: ARG-18 · ARG-20 · ARG-25

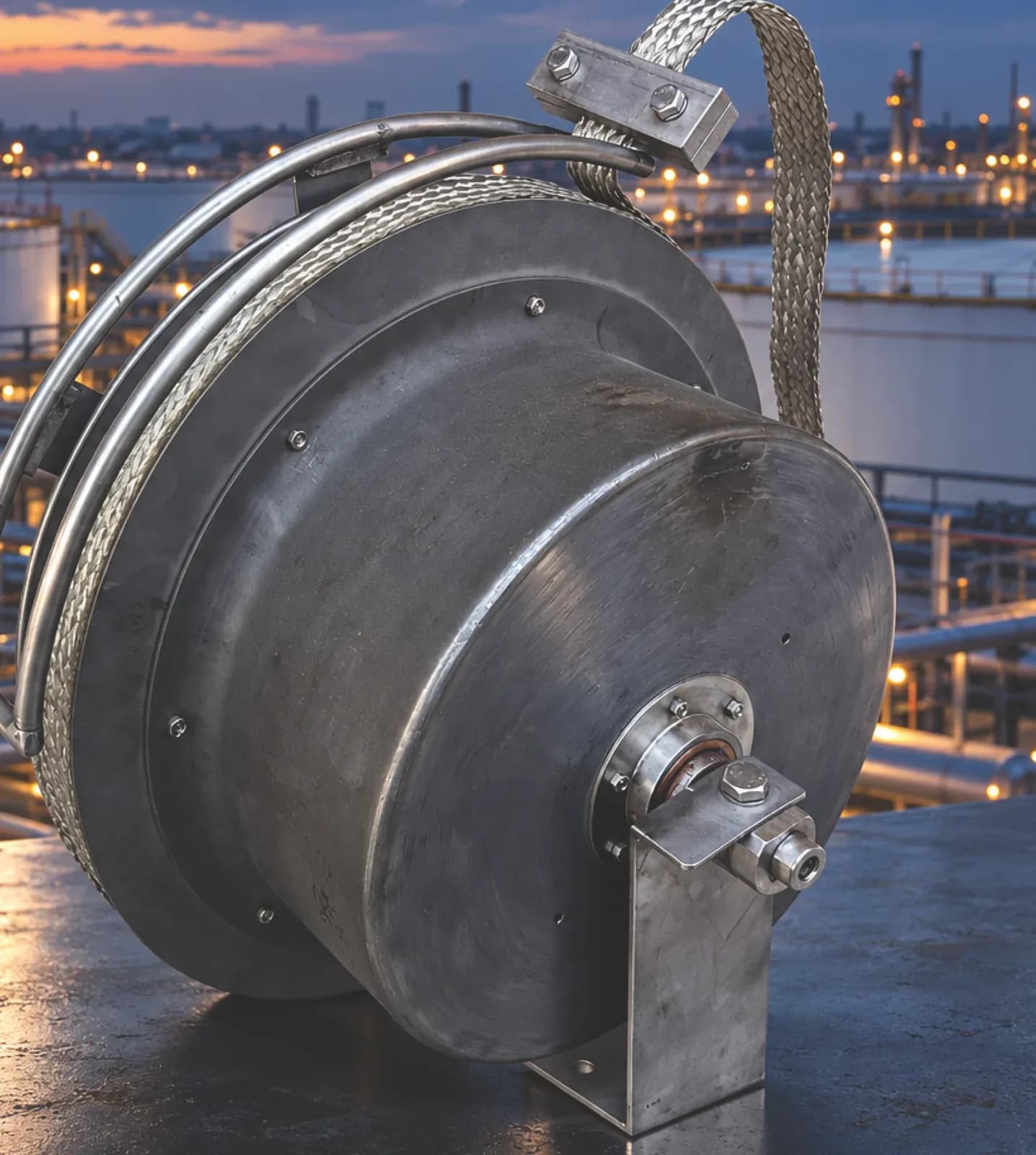

ARG® (Advanced Retractable Grounding) دستگاه همبندی مخازن سقف شناور است که گروه کالوت برای همبندی سقف شناور به بدنهٔ مخزن طراحی کرده و می‌سازد؛ برای مخازن حاوی سیالات در پالایشگاه‌ها، پایانه‌ها و انبارهای نفت. در هنگام برخورد صاعقه، جریان باید از سقف شناور به بدنه برسد. اگر راه مطمئنی نباشد، در فضای بخار قابل اشتعالِ لبهٔ سقف (رینگ‌سیل) قوس و جرقه رخ می‌دهد؛ رایج‌ترین علت آتش‌سوزی لبهٔ مخازن سقف شناور. ARG® یک مسیر پیوستهٔ الکتریکی و کم‌مقاومت از سقف به بدنه می‌سازد. مجهز بودن آن به دو فنر داخلی باعث میشود تسمهٔ بافته در هر ارتفاع سقف مخزن، متناسب با آن در کوتاه‌ترین و کشیده‌ترین حالت ممکن باشد.

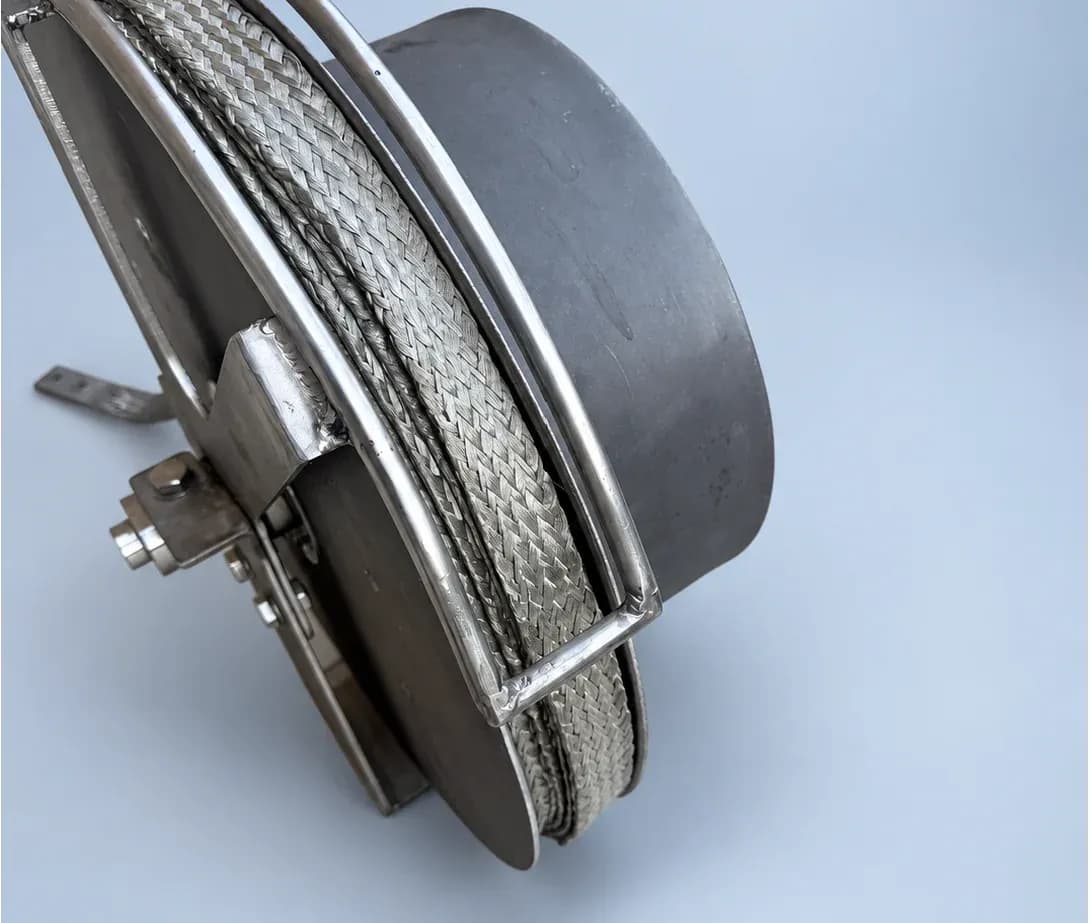

قرقرهٔ ARG® از فولاد ضد زنگ 316L و هادی آن تسمهٔ بافتهٔ مس قلع‌اندود ۳۵×۳ میلی‌متر است و نسخهٔ آلومینیومی را هم به سفارش می‌سازیم. مقاومت سر تا سر دستگاه در هر سه مدل و در حالت کاملاً باز کمتر از ۸ میلیاهم است و مطابق گزارش‌های آزمایشگاهی، جریان ۸۰۰ آمپر به مدت یک ثانیه و ۲ کیلوآمپر به مدت ۵ میلی‌ثانیه را بدون جرقه از خود گذرانده است. ARG® و شنت‌ها مسئول هدایت جریان صاعقه به سمت شبکهٔ زمین هستند و در این میان، ARG® مسیر هدایت بخش میانی و طولانی‌مدت جریان صاعقه است. بخش ابتدایی موج جریان از طریق شنت‌ها هدایت میشود و بخش میانی آن از طریق شنت‌ها و دستگاه ARG® تخلیه میشود؛ همان‌طور که گزارش‌های آزمایشگاهی نشان می‌دهند، این دستگاه این وظیفه را با قدرت بسیار عالی انجام می‌دهد. برای آشنایی با اصول همبندی، همبندی و هم‌پتانسیل‌سازی در سیستم ارت و حفاظت صاعقه را بخوانید.
سقفی که حرکت میکند؛ همبندی‌ای که قطع نمی‌شود
سقف شناور با سطح مایع بالا و پایین می‌رود و درزبند لبهٔ آن نارسانا است. ARG® را در گروه کالوت طراحی کرده و ساخته‌ایم تا در تمام این مسیر، سقف و بدنه را با کوتاه‌ترین هادی ممکن همپتانسیل نگه دارد.
- همبندی مستقیم سقف شناور به بدنهٔ مخزن، بی‌نیاز از برق
- تقویت‌شده با دو فنر مارپیچ فولاد ضد زنگ
- مقاومت سر تا سر کمتر از ۸ میلیاهم در هر سه مدل، در حالت کاملاً باز
- آزموده مطابق پارامترهای بخش میانی و طولانی‌مدت جریان صاعقه، بدون جرقه و افزایش حرارت
دو فنر، جمع شدن کنترل‌شده
دستگاه تقویت‌شده با دو فنر مارپیچ فولاد ضد زنگ 304 است؛ این دو فنر باعث میشوند تسمهٔ بافته در هر لحظه کوتاه‌ترین طول ممکن را داشته باشد و روی سقف رها نماند تا به درزبند، ناودان‌ها و تجهیزات سقف گیر کند.
صنایع نفت، گاز و پتروشیمی
مخازن سقف شناور خارجی و داخلی نفت خام، بنزین، نفت‌گاز و فرآورده‌های نفتی که در معرض صاعقه‌اند.
نصب روی مخزن در حال کار
ARG® روی لبهٔ بالای بدنه نصب میشود و برای بازدید یا تعویض، از بیرون در دسترس است؛ نصب و نگهداری با رعایت مجوز کار ایمن انجام میشود.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | دستگاه همبندی همپتانسیل سقف شناور و بدنهٔ مخزن (هادی بایپس جمع‌شونده) |
مدل‌ها | ARG-18، ARG-20 و ARG-25 |
هادی استاندارد | تسمهٔ بافتهٔ انعطاف‌پذیر مس قلع‌اندود، به طول ۱۸، ۲۰ یا ۲۵ متر |
هادی به سفارش | تسمهٔ بافتهٔ آلومینیومی، با متعلقات اتصال هم‌جنس |
عرض و ضخامت تسمهٔ بافته | ۳۵ و ۳ میلی‌متر |
بدنه و قرقره | فولاد ضد زنگ 316L |

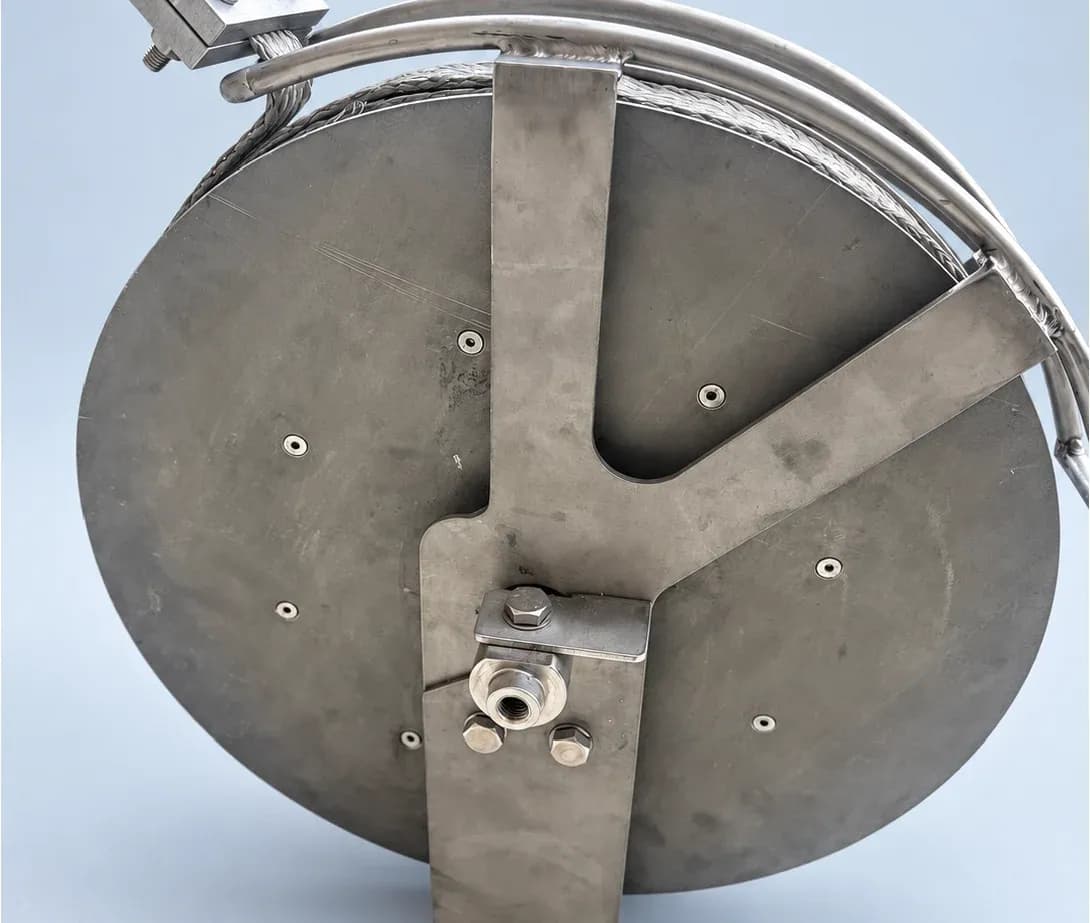

پایهٔ نصب | فولاد گالوانیزه، پیچ و مهره‌ای |
سازوکار جمع‌کننده | تقویت‌شده با دو فنر مارپیچ از فولاد ضد زنگ 304 |
قطر دستگاه | حدود ۴۰ سانتی‌متر |
مبنای طراحی | استاندارد ملی ایران INSO 23828:2025 (حفاظت مخازن روزمینی ذخیره‌سازی سیالات قابل اشتعال یا احتراق در برابر صاعقه – آیین کار) |
طراحی و ساخت | گروه کالوت |
چند دستگاه ARG® برای هر مخزن؟
محیط مخزن (m) | قطر تقریبی تا (m) | کمترین تعداد ARG® |
|---|---|---|
تا ۶۰ | ۱۹٫۱ | ۲ |
تا ۹۰ | ۲۸٫۶ | ۳ |
تا ۱۲۰ | ۳۸٫۲ | ۴ |
تا ۱۵۰ | ۴۷٫۷ | ۵ |
تا ۱۸۰ | ۵۷٫۳ | ۶ |
تا ۲۴۰ | ۷۶٫۴ | ۸ |
تا ۳۰۰ | ۹۵٫۵ | ۱۰ |
به ازای هر ۳۰ متر محیط مخزن یا کسری از آن یک ARG® لازم است و کمترین تعداد، دو دستگاه است؛ دستگاه‌ها با فاصلهٔ برابر دور مخزن چیده میشوند. اگر مخزن نردبان غلتان دارد، یکی از هادی‌های بایپس در امتداد آن کشیده و به نردبان، سقف و بدنه همبند میشود. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

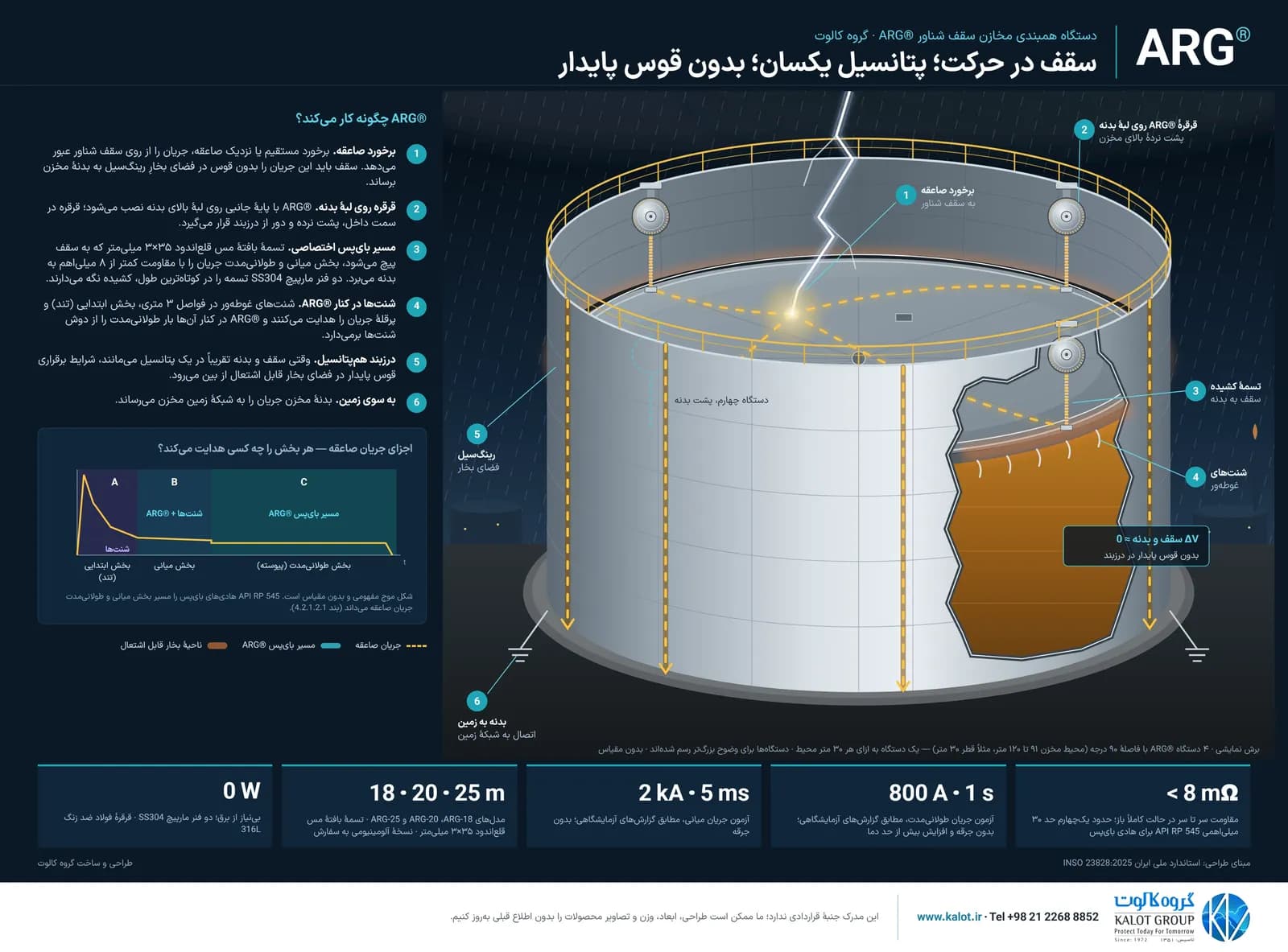

نحوهٔ کار دستگاه همبندی مخازن سقف شناور ARG®
دانلود نحوهٔ کار دستگاه همبندی مخازن سقف شناور ARG® (PDF)
همبندی ARG® در ترازهای مختلف سقف شناور
دانلود همبندی ARG® در ترازهای مختلف سقف شناور (PDF)
رینگ‌سیل سقف شناور: شنت به‌تنهایی در برابر شنت همراه با ARG®
دانلود رینگ‌سیل سقف شناور: شنت به‌تنهایی در برابر شنت همراه با ARG® (PDF)

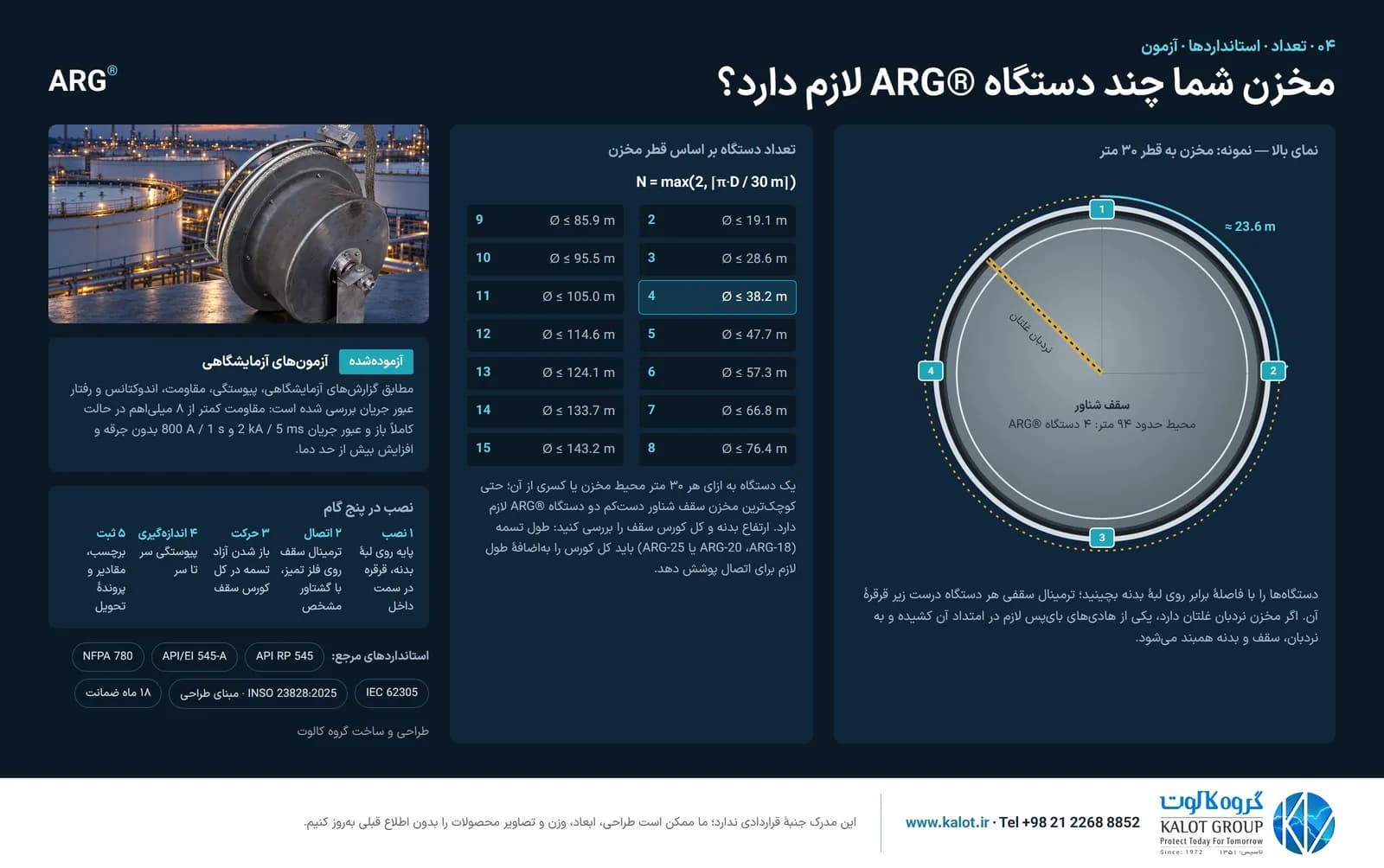

تعداد دستگاه ARG® بر اساس قطر مخزن سقف شناور
دانلود تعداد دستگاه ARG® بر اساس قطر مخزن سقف شناور (PDF)
ARG® در کنار راه‌های دیگر همبندی سقف شناور
ویژگی | ARG® (دستگاه همبندی جمع‌شونده) | کابل همبندی ثابت روی سقف | فقط شنت |
|---|---|---|---|
طول در مسیر جریان | فقط طولی که تراز سقف لازم دارد | همیشه تمام طول کابل | کوتاه، اما وابسته به تماس لغزشی |
اندوکتانس با سقف بالا | کم و کمتر با بالا آمدن سقف | زیاد، و با حلقه شدن کابل بیشتر | کم |
نوع اتصال | پیچی در دو سر، روی فلز تمیز | پیچی در دو سر | تماس فشاری با دیوارهٔ داخلی بدنه |
وابستگی به وضعیت دیوارهٔ بدنه | ندارد | ندارد | زیاد؛ زنگ، رسوب، رنگ و ناگردی بدنه |
نقش در جریان صاعقه | جریان میانی و طولانی | جریان میانی و طولانی، با اندوکتانس بیشتر | بخش ابتدایی و میانی جریان |
گیر کردن و سایش روی سقف | ندارد | زیاد؛ به درزبند، پایه‌ها و دریچه‌ها | ندارد |
نصب و بازدید | از بیرون مخزن، روی لبهٔ بدنه | روی سقف | شنت غوطه‌ور |
انتخاب و استعلام قیمت
برای انتخاب و استعلام قیمت ARG®، تعداد و قطر مخازن، ارتفاع بدنه، کل مسیر حرکت سقف، نوع فرآورده، نوع درزبند و محل نصب پیشنهادی را برای کارشناسان ما بفرستید. اگر نقشهٔ مخزن یا عکس لبهٔ بدنه و سقف را هم بفرستید، کارشناسان ما در گروه کالوت تعداد، محل نصب و متعلقات اتصال مناسب را برای شما پیشنهاد می‌کنند.
شبیه‌ساز سه‌بعدی ARG® روی مخزن سقف شناور
ویدیوی عملکرد ARG®
مدارک و دانلودها
نقشه‌ها و شماتیک‌ها
- نحوهٔ کار دستگاه همبندی مخازن سقف شناور ARG®زبان: فارسی (در زبانه جدید باز میشود)
- همبندی ARG® در ترازهای مختلف سقف شناورزبان: فارسی (در زبانه جدید باز میشود)
- رینگ‌سیل سقف شناور: شنت به‌تنهایی در برابر شنت همراه با ARG®زبان: فارسی (در زبانه جدید باز میشود)
- تعداد دستگاه ARG® بر اساس قطر مخزن سقف شناورزبان: فارسی (در زبانه جدید باز میشود)
محصولات مشابه و مکمل
پرسش‌های متداول
هادی بایپس سقف شناور چیست؟
هادیای است که سقف شناور را مستقیم به بدنهٔ مخزن وصل میکند تا جریان صاعقه بدون قوس و جرقه در لبهٔ سقف به بدنه برسد. API RP 545 آن را مسیر بخش میانی و طولانی جریان صاعقه میداند. ARG® نوع جمعشوندهٔ آن است که طولش همراه حرکت سقف کم و زیاد میشود.
ARG® چه فرقی با شنت دارد؟ آیا جای شنت را میگیرد؟
نه. شنت تسمهٔ کوتاهی است که با فشار به دیوارهٔ داخلی بدنه تماس دارد و بخش تند جریان را می‌برد. ARG® به سقف و بدنه بسته میشود و مسیر اختصاصی بخش میانی و طولانی جریان است. حفاظت کامل مخزن، هر دو را با هم لازم دارد.
هر مخزن چند دستگاه ARG® لازم دارد؟
به ازای هر ۳۰ متر محیط مخزن یا کسری از آن یک دستگاه، و دستکم دو دستگاه که با فاصلهٔ برابر دور مخزن چیده میشوند. برای نمونه، مخزنی به قطر ۳۰ متر حدود ۹۴ متر محیط دارد و چهار دستگاه ARG® میخواهد.
مقاومت هادی بایپس باید چقدر باشد و ARG® چقدر است؟
API RP 545 مقاومت سر تا سر هر هادی بایپس را با اتصالها حداکثر ۰٫۰۳ اهم (۳۰ میلیاهم) میخواهد. مقاومت سر تا سر ARG® در هر سه مدل ARG-18، ARG-20 و ARG-25، در حالت کاملاً باز، کمتر از ۸ میلیاهم است.
ARG® هر چند وقت باید بازدید شود؟
دستکم سالی یک بار و در محیطهای خورنده زودتر. پس از هر تعمیر یا تغییر اتصال، پیوستگی را دوباره اندازه بگیرید و پس از صاعقهٔ شدید، طبق دستورالعمل سایت بازدید کنید.
آیا مخازن سقف شناور داخلی هم به ARG® نیاز دارند؟
بله. در این نوع مخازن نیز برای همبندی سقف و بدنهٔ داخلی باید از دستگاه ARG® استفاده شود؛ اما به دلیل وجود سقف ثابت، ممکن است این مخازن به سیستم حفاظت فیزیکی در برابر برخورد مستقیم صاعقه نیاز نداشته باشند.
آیا ARG® به برق یا سیستم کنترل نیاز دارد؟
نه. ARG® کاملاً مکانیکی است: دو فنر مارپیچ، هادی را هنگام بالا آمدن سقف جمع می‌کنند و هنگام پایین رفتن سقف، بافته باز میشود. هیچ منبع تغذیه یا کابل‌کشی برقی در محیط قابل اشتعال لازم نیست.
آیا ARG® جای سیستم ارت مخزن را میگیرد؟
نه. ARG® سقف شناور را با بدنه همپتانسیل میکند و سیستم ارت، جریان را به جرم کلی زمین پخش میکند. هر دو باید درست طراحی و نگهداری شوند.
ضمانت ARG® چقدر است؟
ARG® ۱۸ ماه ضمانت دارد و کارشناسان گروه کالوت در انتخاب، نصب، راه‌اندازی و بازدید دوره‌ای همراه شما هستند.
