بست اتصال موازی سیم به سیم دوپیچ (PCC)

کدها و ابعاد کلمپ دو پیچ (PCC)

سطح مقطع به میلی‌متر مربع و ابعاد به میلی‌متر است؛ L طول بست در راستای سیم‌ها و W پهنای آن است. «بازهٔ سیم» برای هر دو شیار بست است؛ سیم اصلی و انشعاب لازم نیست هم‌اندازه باشند، کافی است هر دو در بازهٔ همان کد باشند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

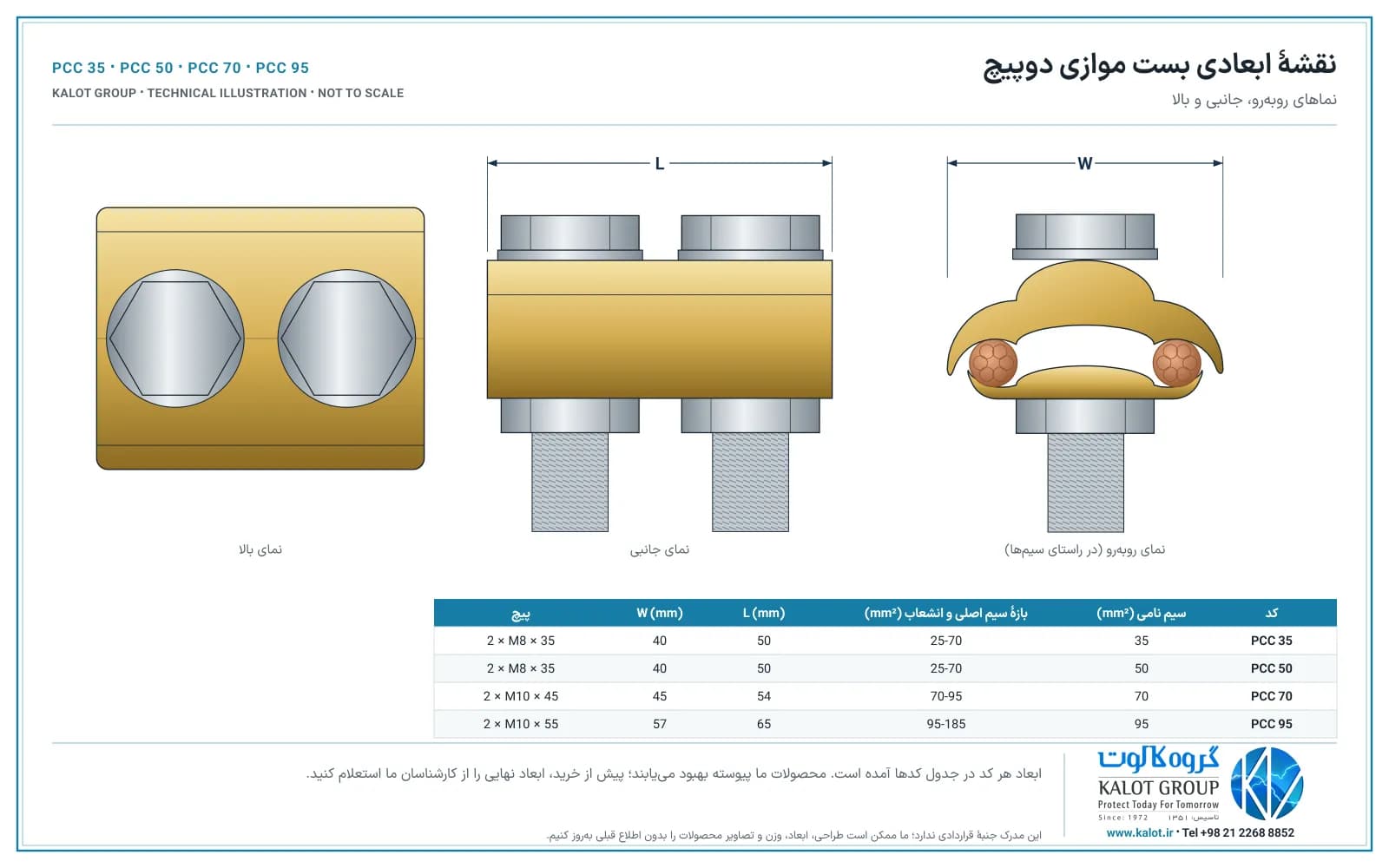

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

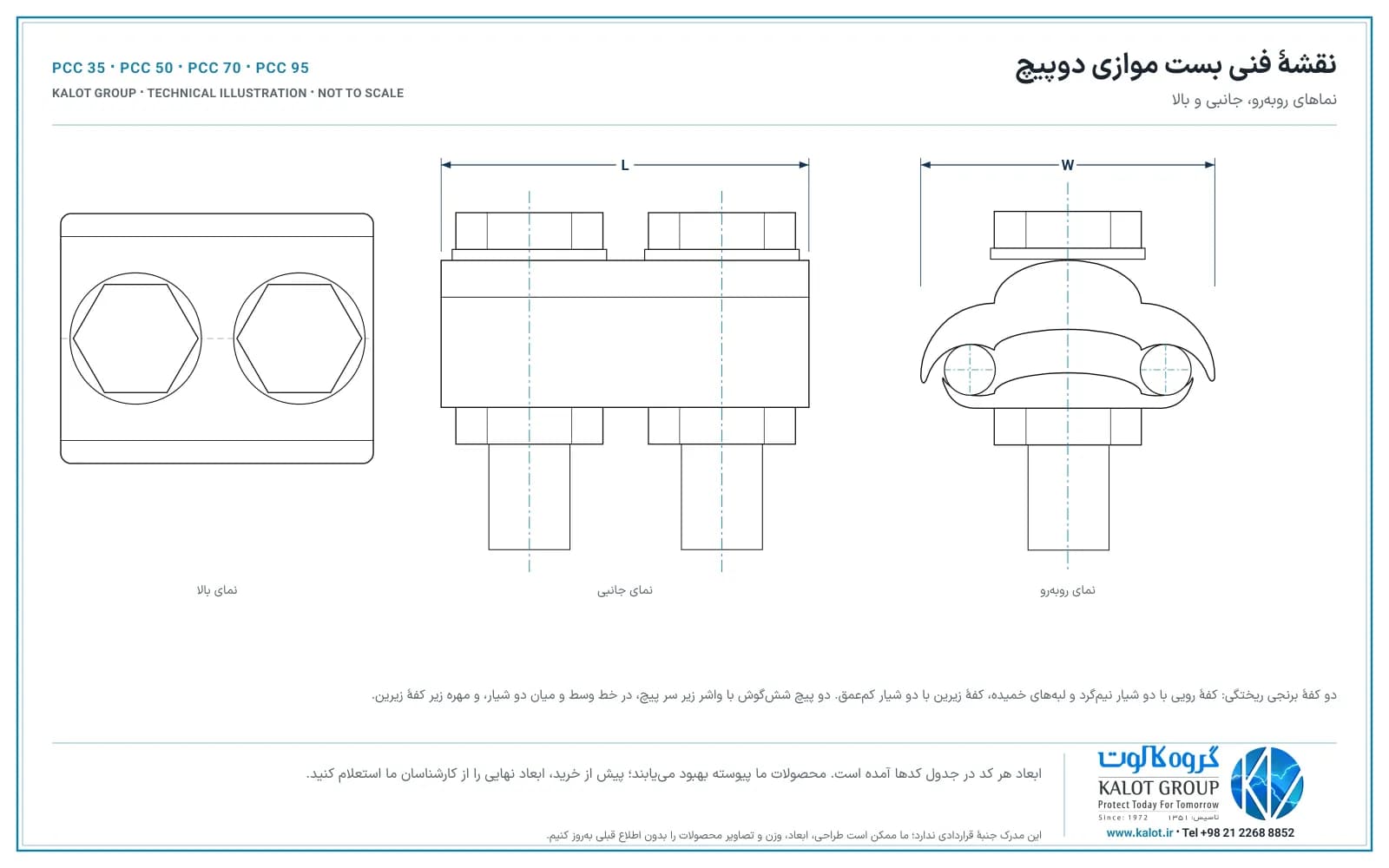

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

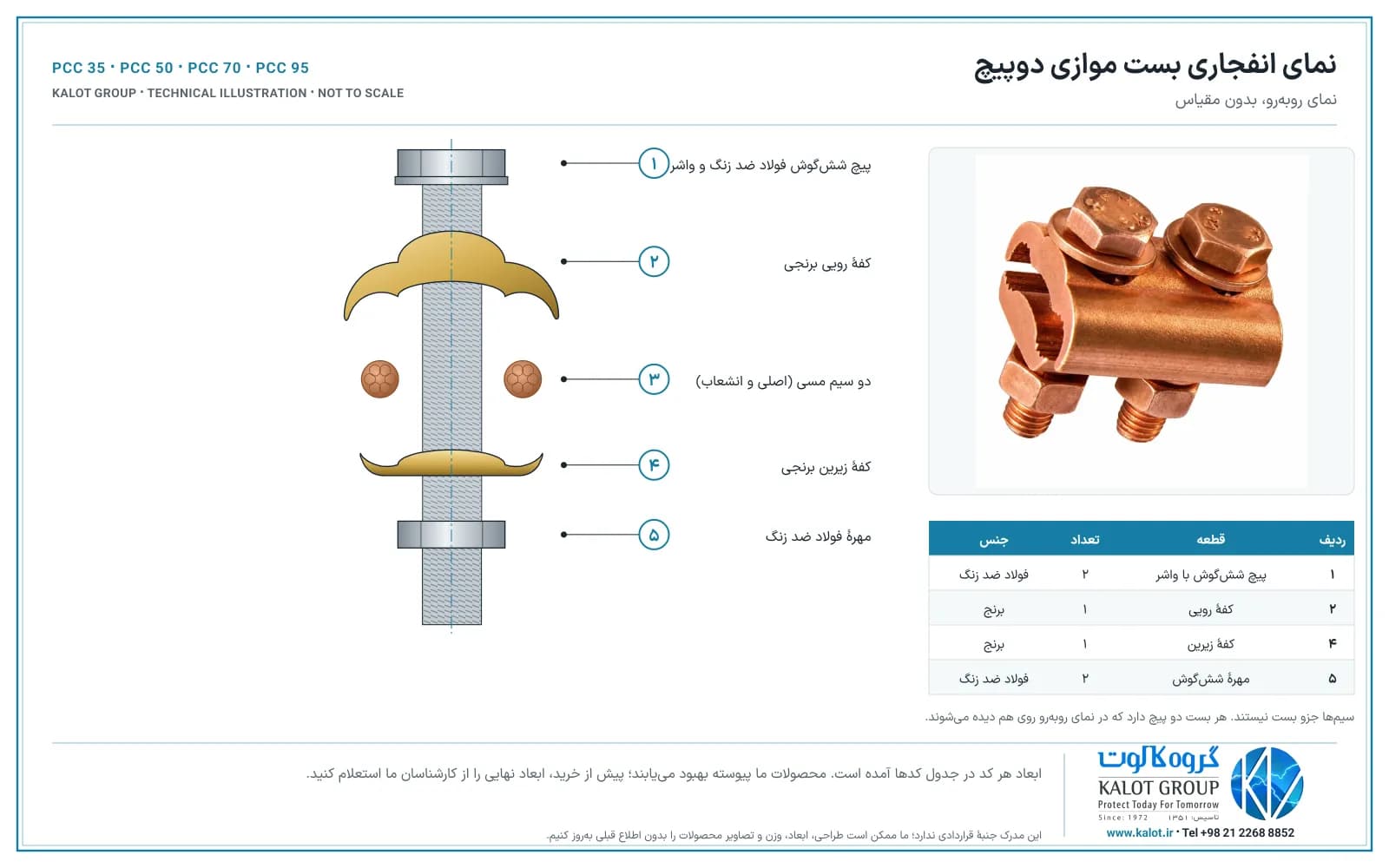

نمای انفجاری

دانلود نمای انفجاری (PDF)

شیارهای سیم و پیچ‌ها

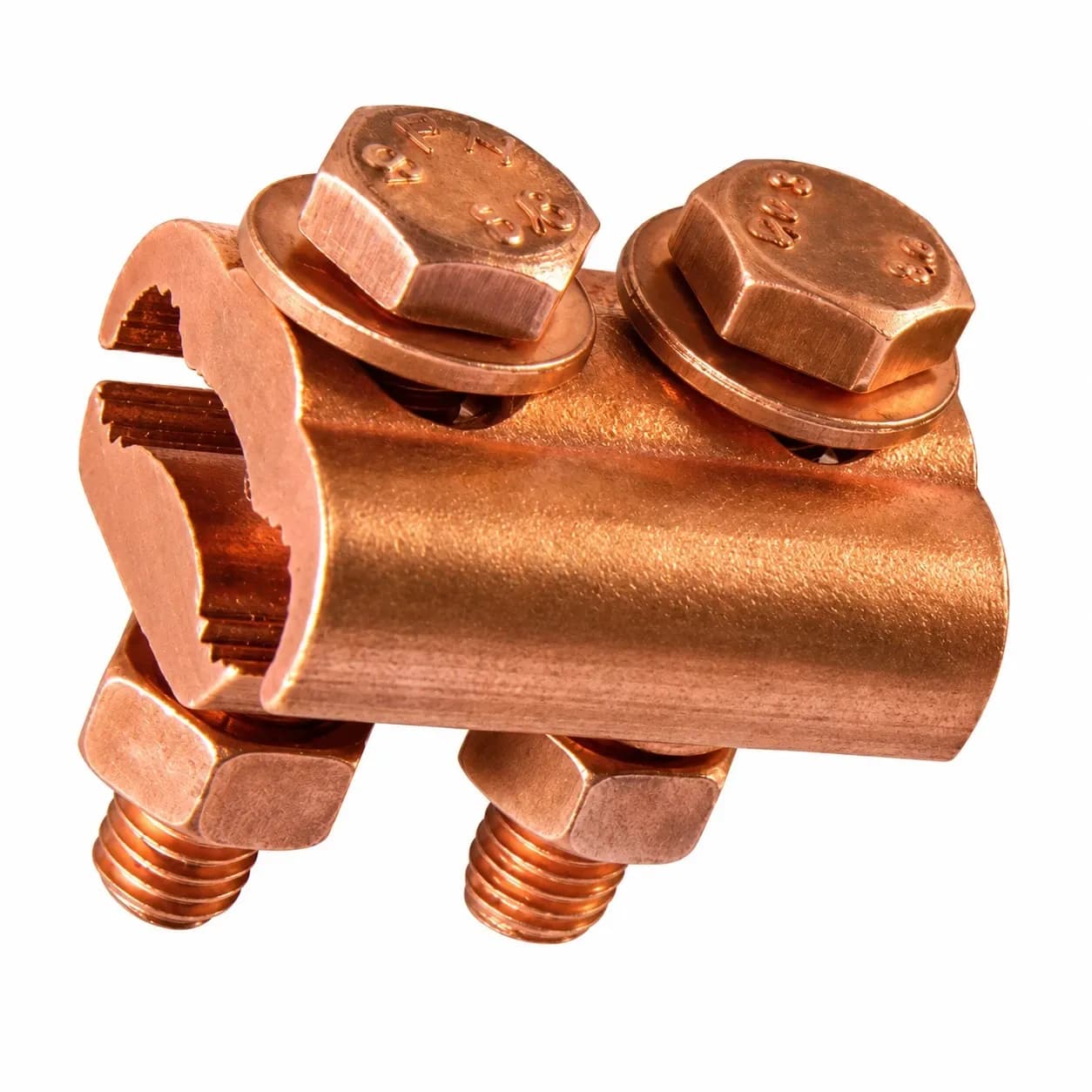

هر کفهٔ بست دو شیار دارد که در دو طرف خط وسط قرار گرفته‌اند. وقتی دو کفه روی هم بسته می‌شوند، هر جفت شیار یک مجرا برای یک سیم می‌سازد. دو پیچ در خط وسط و میان دو مجرا از هر دو کفه می‌گذرند؛ با سفت شدن مهره‌ها، لبه‌های خمیدهٔ کفهٔ رویی سیم‌ها را در شیارهای کفهٔ زیرین می‌فشارند. چون پیچ‌ها از کنار سیم‌ها می‌گذرند و از روی آن‌ها نه، هادی اصلی بی‌آنکه بریده یا باز شود از بست عبور می‌کند.

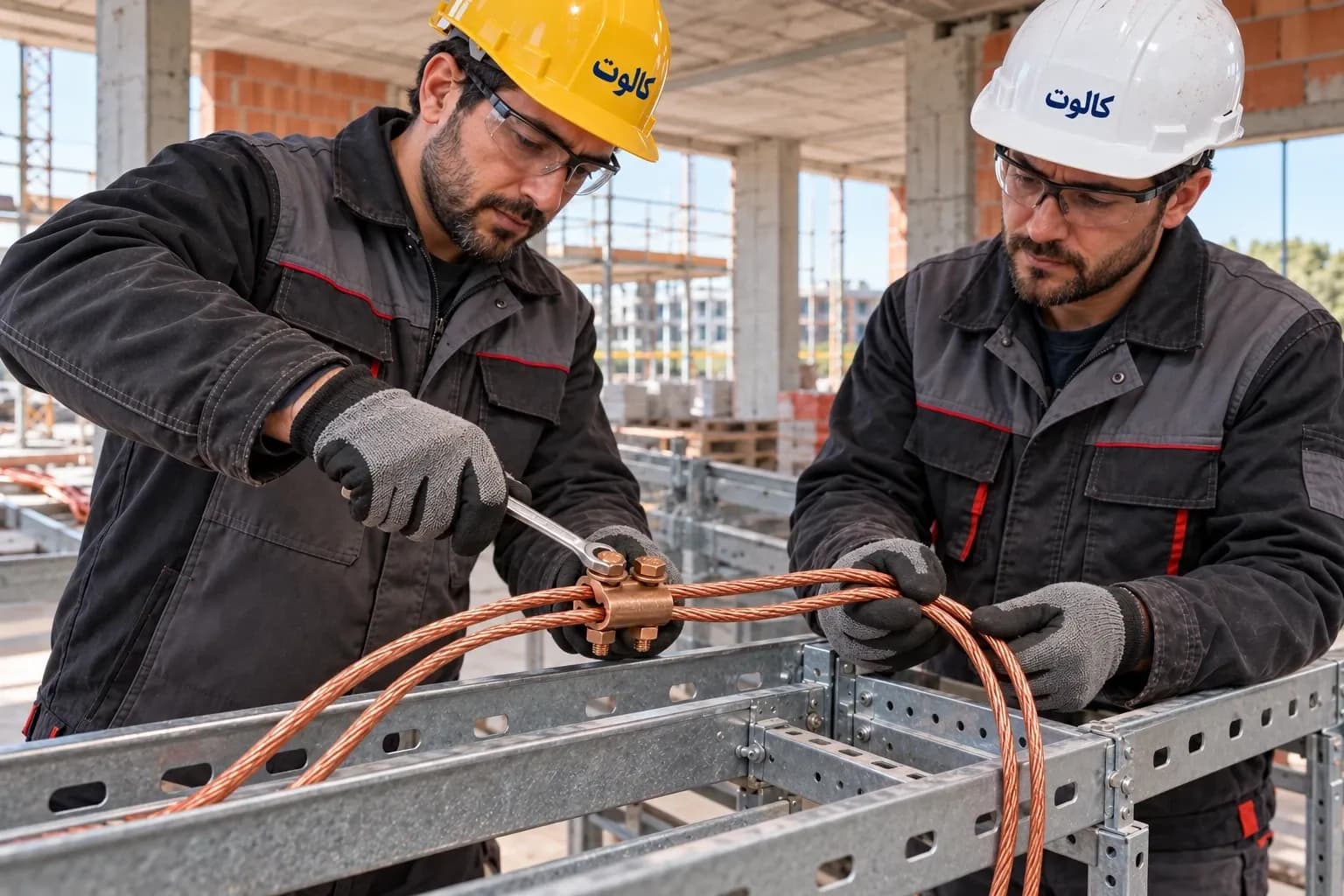

کاربردهای بست موازی دوپیچ

• گرفتن انشعاب از هادی اصلی شبکهٔ زمین ساختمان، کارخانه یا پست و رساندن آن به ارت‌بار، تابلو یا تجهیز، بدون بریدن هادی اصلی
• اتصال دو سیم مسی در ادامهٔ مسیر هادی زمین یا هادی هم‌بندی، جایی که سیم کوتاه آمده یا مسیر عوض می‌شود
• هم‌بندی دو هادی موازی در یک نقطه، مثل دو هادی هم‌بندی یا دو هادی زمین موازی روی دیوار، سینی کابل یا داخل چاهک بازدید
• اتصال سیم هم‌بندی سازه‌ها و تجهیزات فلزی به هادی اصلی زمین

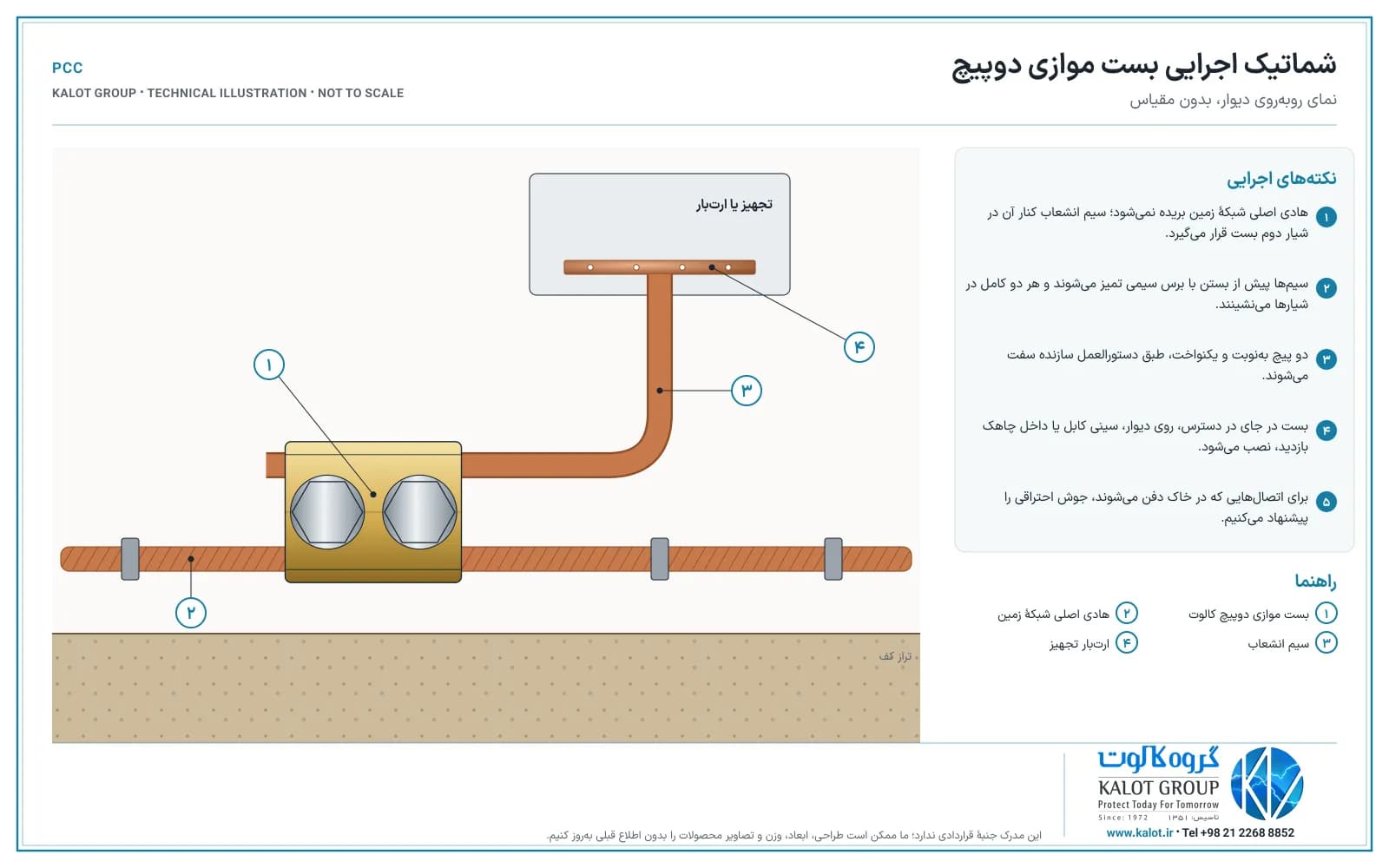

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

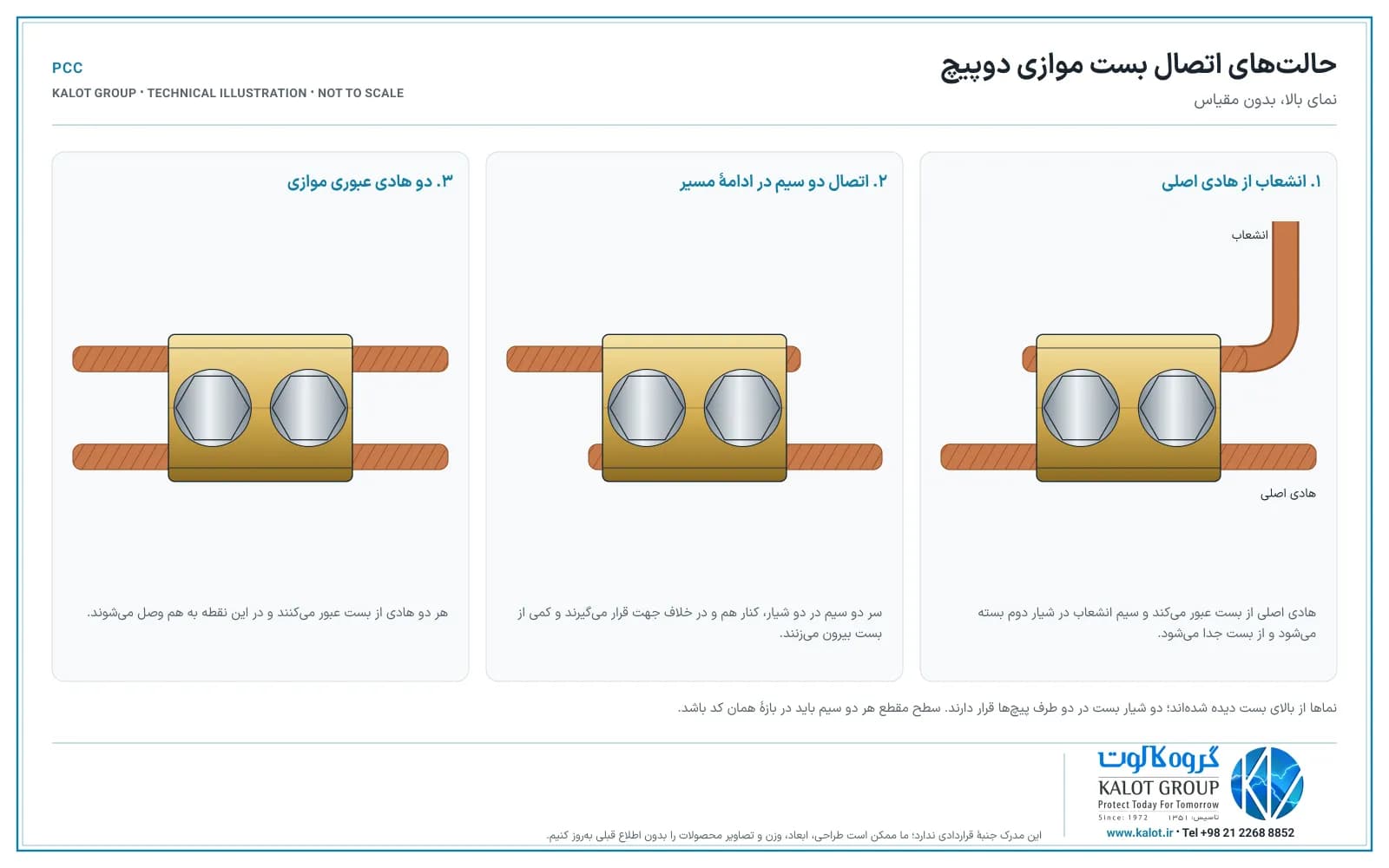

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

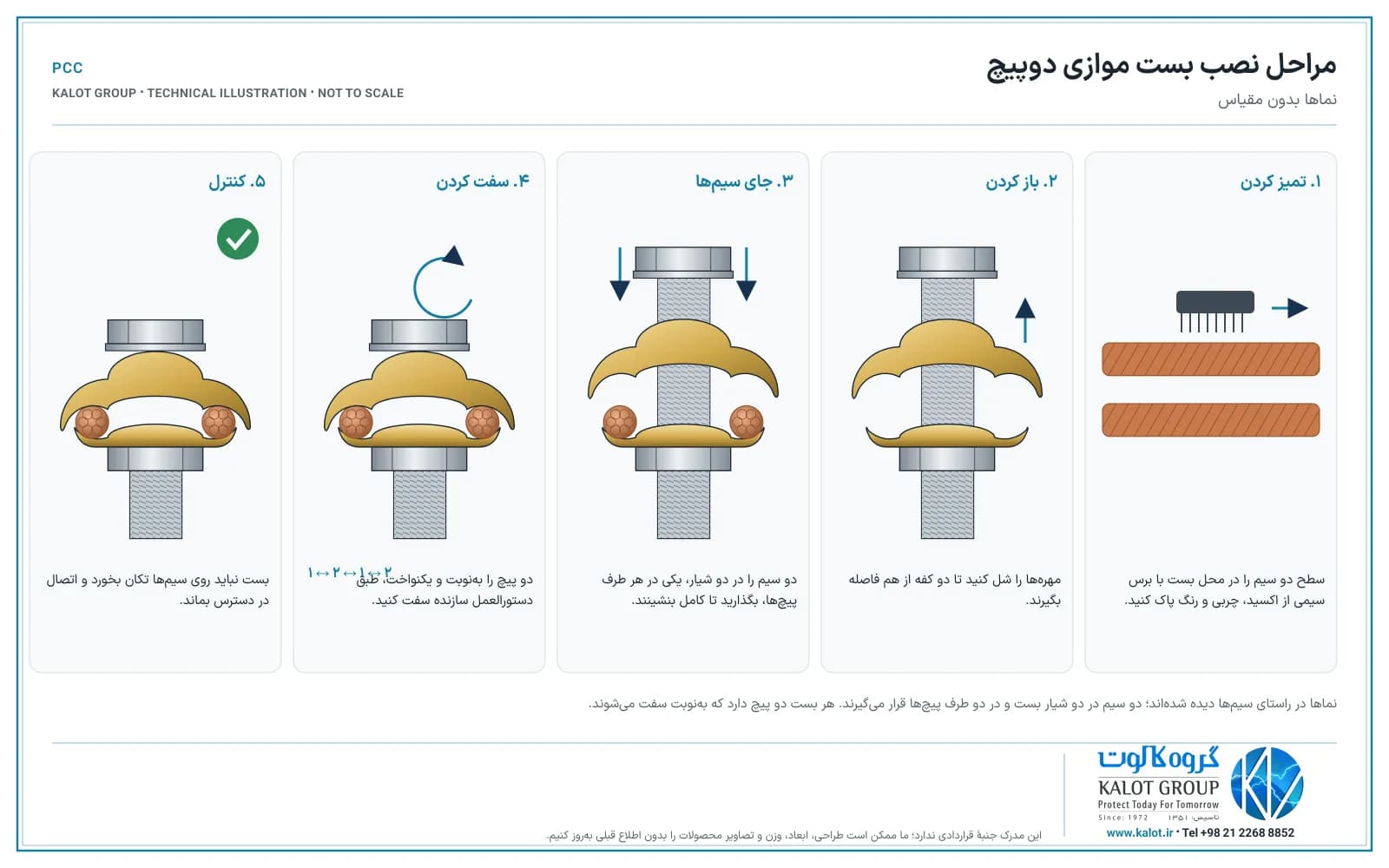

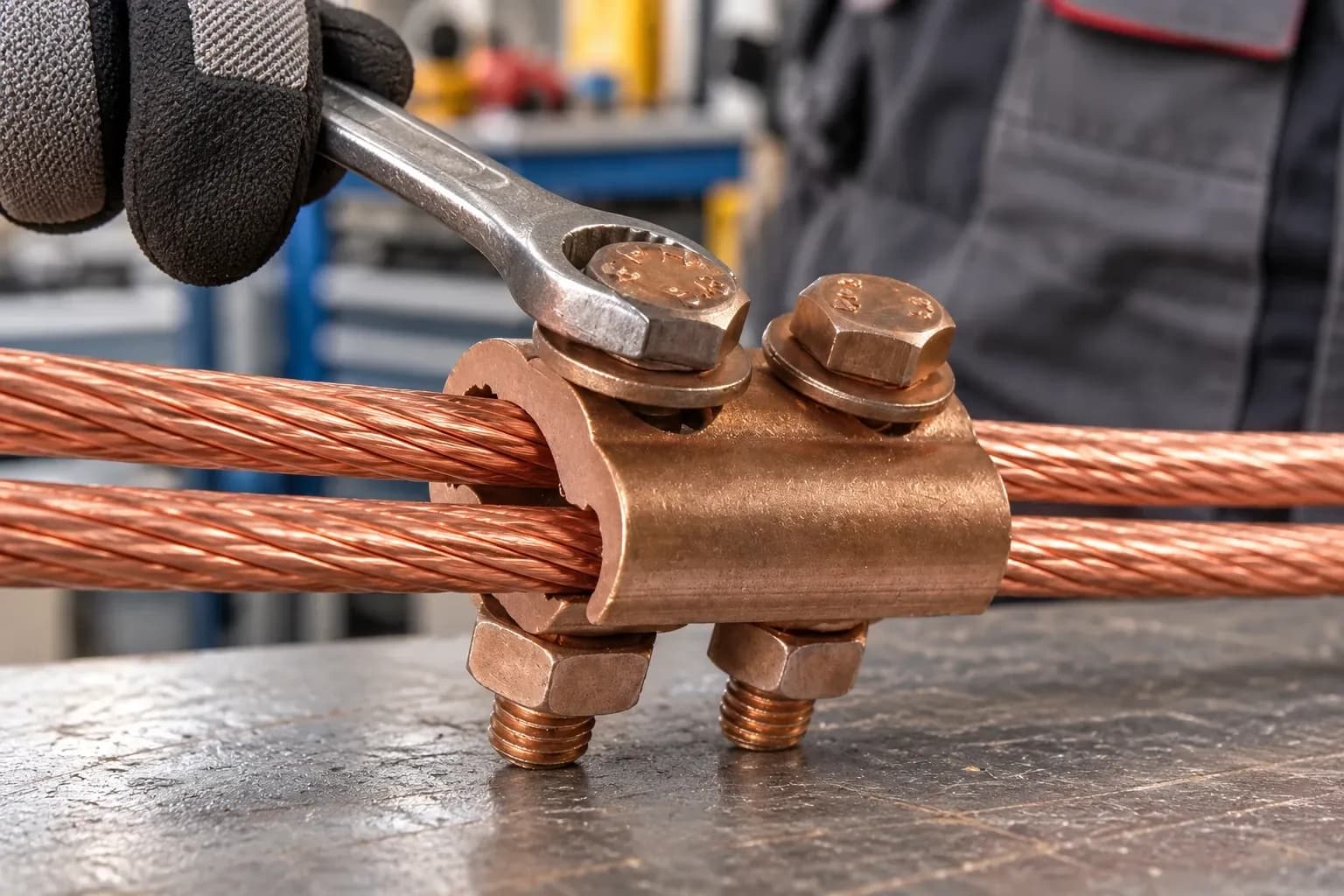

مراحل نصب کلمپ دو پیچ

1. کد بست را با سطح مقطع سیم‌ها انتخاب کنید؛ هر دو سیم باید در بازهٔ همان کد باشند.
2. سطح دو سیم را در محل بست با برس سیمی از اکسید، چربی و رنگ پاک کنید.
3. مهره‌ها را شل کنید تا دو کفه از هم فاصله بگیرند؛ لازم نیست پیچ‌ها کاملاً بیرون بیایند.
4. دو سیم را در دو شیار، یکی در هر طرف پیچ‌ها، بگذارید تا کامل در شیارها بنشینند؛ سر سیم انشعاب کمی از بست بیرون بزند.
5. دو مهره را ابتدا با دست و سپس به‌نوبت و یکنواخت، طبق دستورالعمل سازنده سفت کنید تا دو کفه سیم‌ها را هم‌زمان بفشارند.
6. کنترل کنید بست روی سیم‌ها تکان نخورد و اتصال در جایی در دسترس بماند.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، دو آچار هم‌اندازهٔ سر پیچ و مهره و یک برس سیمی کافی است؛ این اتصال به ابزار پرس یا حرارت نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای سیستم زمین، بست را از نظر شل‌شدگی، خوردگی و آسیب سیم کنترل کنید؛ اگر اتصال شل شده یا محل تماس خورده است، مهره‌ها را باز کنید، سطح تماس را تمیز کنید و دوباره طبق دستورالعمل سازنده ببندید. برای اندازه‌گیری مقاومت زمین، اتصال آزمون یا لینک قطع و وصل سیستم زمین باز می‌شود؛ مقاومت خود اتصال را با میکرواهم‌متر از دو سر بست، در حالت بسته، اندازه بگیرید و اگر زیاد بود، بست را به همان روش باز، تمیز و دوباره ببندید.

انتخاب و استعلام قیمت کلمپ دو پیچ

هنگام استعلام، سطح مقطع هر دو سیم، نوع اتصال (انشعاب، ادامهٔ مسیر یا دو هادی عبوری)، محل نصب و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد مناسب و قیمت را اعلام کنند.

وقتی باید از هادی اصلی زمین انشعاب گرفت یا دو سیم را کنار هم به یکدیگر وصل کرد و اتصال باید قابل باز و بست بماند، بست موازی دوپیچ انتخاب ساده‌ای است: هادی اصلی بریده نمی‌شود، نصب فقط با آچار انجام می‌شود و دو پیچ، فشار را در طول بیشتری از سیم‌ها پخش می‌کنند. استانداردهای حفاظت در برابر صاعقه و ارتینگ اتصال پیچی را پذیرفته‌اند و از آن می‌خواهند محکم باشد، شل نشود، در برابر خوردگی محافظت شود و برای بازدید در دسترس بماند. برای مقایسهٔ جنس بست‌ها، جنس بست ارت: برنجی، مسی یا گالوانیزه را ببینید.

مزایای بست موازی دوپیچ

• دو پیچ، دو نقطهٔ فشار: فشار در دو سر بست وارد می‌شود و سطح تماس سیم‌ها با کفه‌ها بیشتر است.
• بدون بریدن هادی اصلی: سیم اصلی از بست عبور می‌کند و انشعاب در همان نقطه گرفته می‌شود.
• بازهٔ سیم برای هر کد: هر کد یک بازه از سطح مقطع را می‌گیرد؛ سیم اصلی و انشعاب لازم نیست هم‌اندازه باشند.
• قابل باز و بست: برای بازدید، اندازه‌گیری یا تغییر مسیر، مهره‌ها را باز و دوباره می‌بندید.
• بدون ابزار خاص: نصب با دو آچار انجام می‌شود و به دستگاه پرس یا جوشکاری نیاز ندارد.

کلمپ دو پیچ، اسپلیت بولت یا C کلمپ؟

اگر اتصال باید دائمی باشد و ابزار پرس در دسترس است، C کلمپ را ببینید و برای جای تنگ یا سیم‌های کوچک‌تر، اسپلیت بولت جمع‌وجورتر است. اگر دو سیم باید به سازهٔ فلزی هم وصل شوند، بست موازی تک‌پیچ مناسب است. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست موازی دوپیچ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و زمین، از جمله اتصال‌دهنده‌های موازی، را تعیین می‌کند. در این استاندارد، قطعات اتصال برای عبور جریان صاعقه در دو ردهٔ ⁦H⁩ (سنگین) و ⁦N⁩ (معمولی) سنجیده می‌شوند و پیش از آن، در شرایط خورندهٔ مه نمکی و اتمسفر گوگردی قرار می‌گیرند تا رفتار اتصال در طول زمان روشن شود.

⁦IEC 62305-3⁩ اتصال پیچی را برای هادی‌های سیستم حفاظت در برابر صاعقه می‌پذیرد، می‌خواهد تعداد اتصال‌ها کمینه بماند و بستن اتصال در خاک را بدون محافظت مؤثر در برابر خوردگی مجاز نمی‌داند؛ بازدید دوره‌ای اتصال‌ها و محکم کردن دوبارهٔ اجزای شل‌شده هم بخشی از نگهداری سیستم است. در همین استاندارد، کمترین سطح مقطع سیم مسی رشته‌ای برای هادی‌های گیرنده و نزولی و الکترود زمین معمولاً ۵۰ میلی‌متر مربع است و برای هادی‌های هم‌بندی کمتر.

⁦IEC 60364-5-54⁩ می‌خواهد اتصال‌های هادی‌های حفاظتی برای بازدید و آزمون در دسترس بمانند، مگر در مواردی مانند اتصال‌های جوشی یا لحیم سخت، پرسی، پرشده با ترکیب یا کپسوله‌شده؛ ⁦BS 7430⁩ هم در نگهداری سیستم زمین پست‌ها، اندازه‌گیری مقاومت دو سر اتصال‌ها با میکرواهم‌متر را می‌خواهد و اتصالی را که مقاومتش زیاد است باید باز، تمیز و دوباره بست یا تعویض کرد.

در ایران، مبحث سیزدهم مقررات ملی ساختمان می‌خواهد اتصال‌های سیستم زمین مطمئن و محکم باشند، جنس اجزای اتصال با هادی هم‌خوان باشد؛ پیش‌نویس جدید این مبحث، کنترل سفتی و خوردگی اتصال‌ها در بازدیدهای دوره‌ای را هم می‌خواهد. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
