تست سیستم ارت و اندازه‌گیری مقاومت زمین
تست سیستم ارت و اندازه‌گیری مقاومت زمین در گروه کالوت برای ارزیابی وضعیت اتصال زمین، پیوستگی مسیرهای حفاظتی و انطباق با الزامات طراحی و بهره‌برداری انجام می‌شود. روش آزمون و تفسیر نتایج را متناسب با نوع تأسیسات، آرایش شبکه و شرایط سایت و طبق مراجع مرتبط، از جمله IEEE 81، BS 7430 و الزامات IEC 60364-6 برای تأسیسات فشار ضعیف، انتخاب می‌کنیم.
دامنهٔ خدمات تست ارت و اندازه‌گیری مقاومت زمین
- بررسی اولیه و برنامه‌ریزی آزمون: مدارک، آرایش سیستم زمین و وضعیت اجزای در دسترس بررسی می‌شود. نقاط اندازه‌گیری، روش آزمون و تمهیدات ایمنی، از جمله الزامات جداسازی احتمالی اتصالات در هماهنگی با بهره‌بردار، تعیین می‌شود.

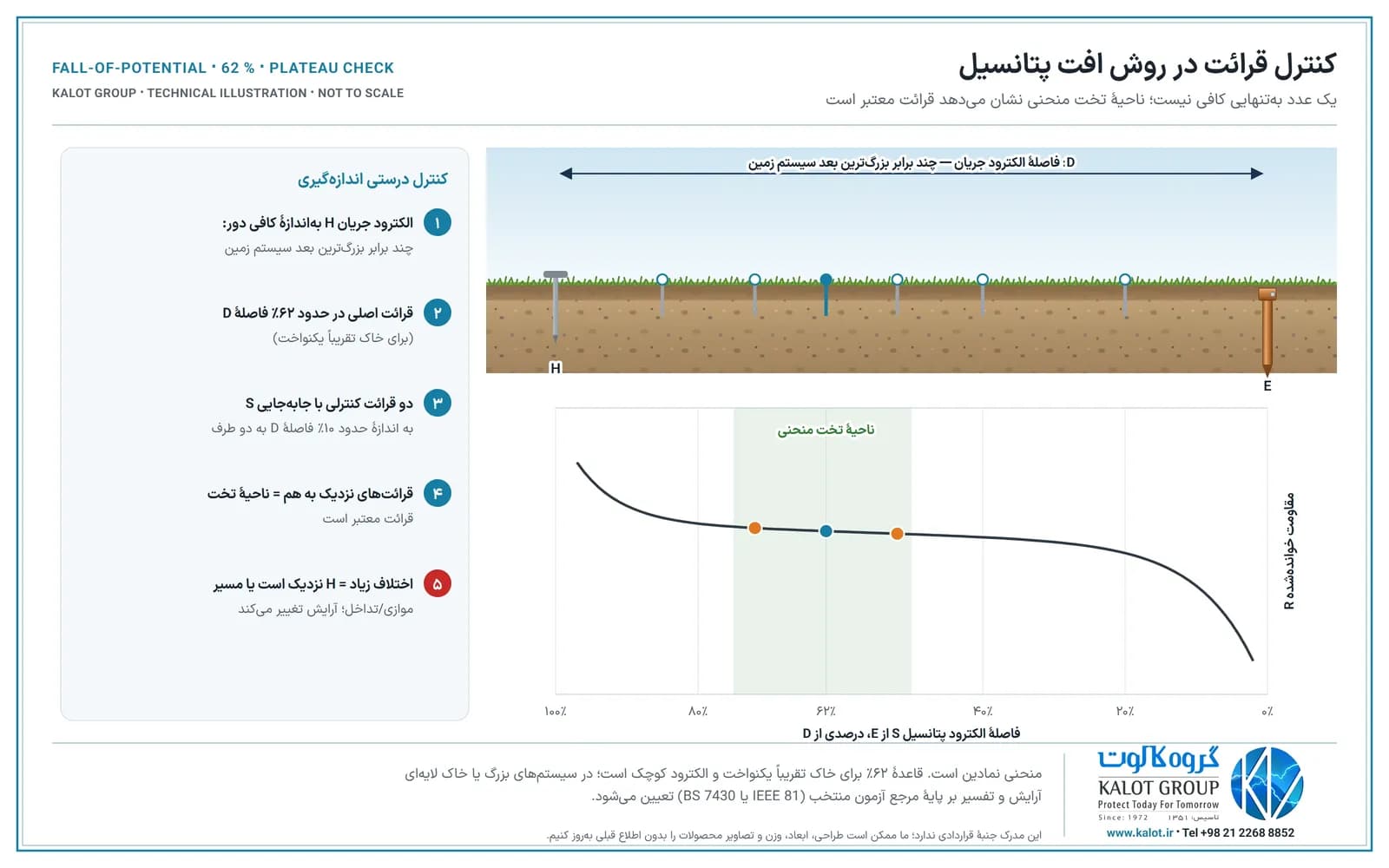

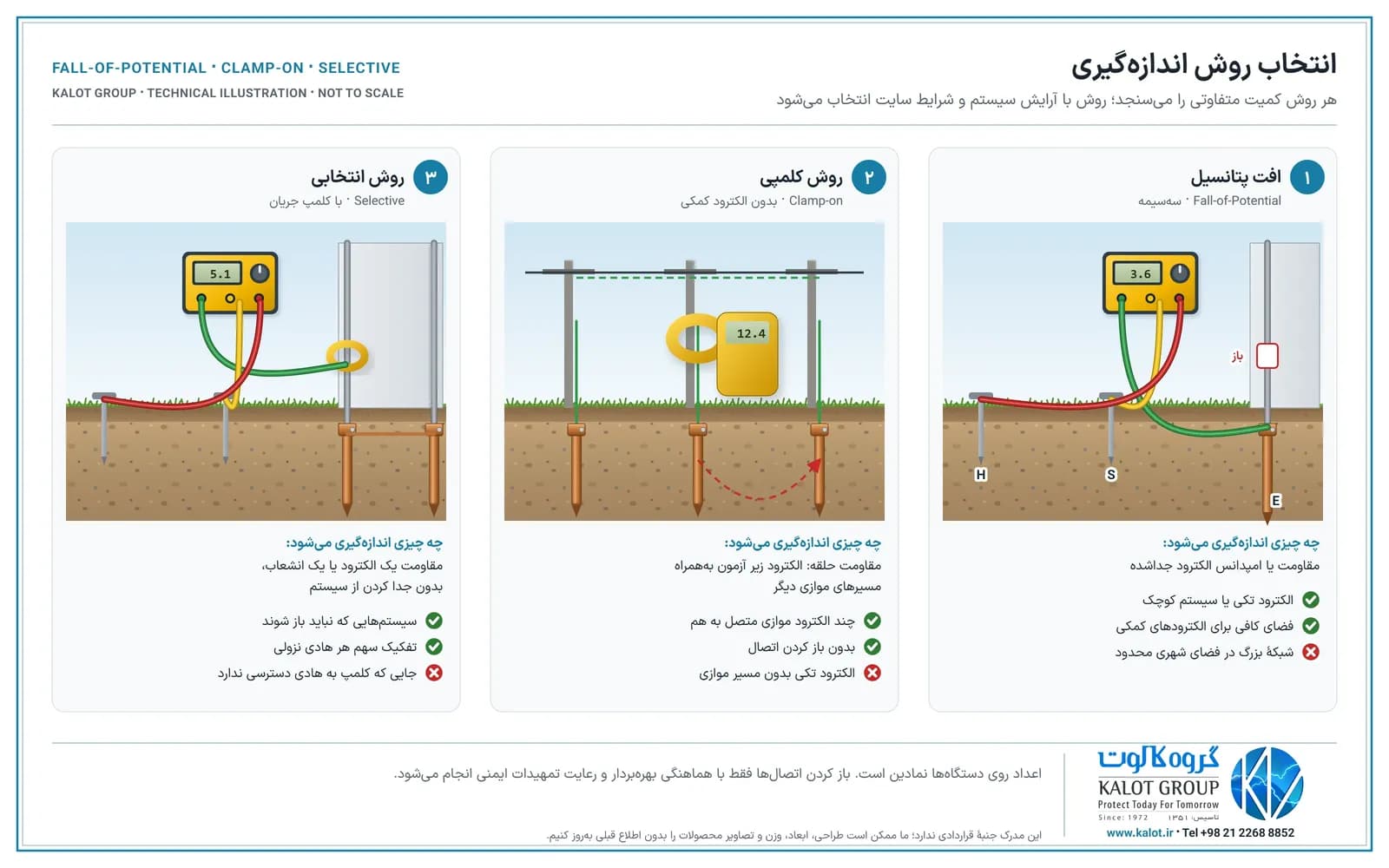

- اندازه‌گیری مقاومت یا امپدانس اتصال زمین: روش مناسب، از جمله افت پتانسیل (Fall-of-Potential) و روش‌های انتخابی یا کلمپی، با احراز شرایط کاربرد انتخاب و اجرا می‌شود. کمیت مورد اندازه‌گیری تعیین و اثر مسیرهای موازی، با توجه به وضعیت اتصال الکترودها و شبکهٔ زمین، بررسی می‌شود.
- آزمون پیوستگی هادی‌های حفاظتی و هم‌بندی: پیوستگی الکتریکی مسیرهای اتصال زمین، هادی‌های حفاظتی و اتصالات هم‌بندی آزمون می‌شود. مقاومت مسیرها با توجه به مشخصات هادی‌ها، شرایط اتصالات و الزامات طرح ارزیابی می‌شود.
- کنترل کیفیت اندازه‌گیری: تناسب تجهیزات با نوع آزمون، محدودهٔ اندازه‌گیری و دقت موردنیاز، همراه با صحت عملکرد و وضعیت کالیبراسیون، کنترل می‌شود. آرایش الکترودهای کمکی، تکرارپذیری قرائت‌ها و اثر تداخل‌های الکتریکی و شرایط سایت بر نتایج نیز بررسی می‌شود.

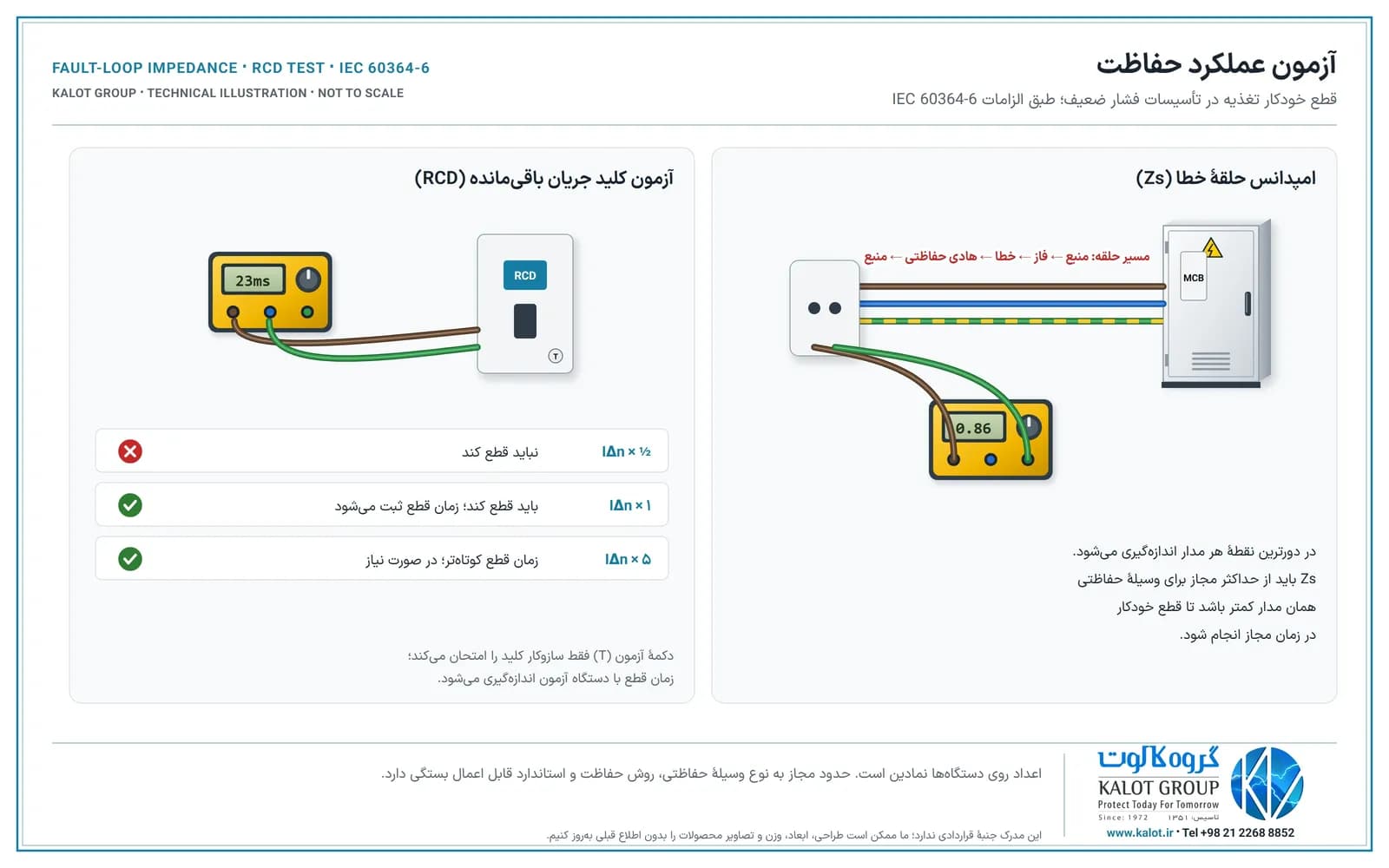

- بررسی الزامات عملکرد حفاظتی: شرایط قطع خودکار تغذیه در تأسیسات فشار ضعیف، از طریق ارزیابی امپدانس حلقهٔ خطا و آزمون عملکرد وسایل حفاظتی جریان باقیمانده (RCD)، حسب روش حفاظت بررسی می‌شود. در پروژه‌های مشمول، ولتاژهای تماس و گام نیز متناسب با دامنهٔ خدمات اندازه‌گیری و ارزیابی می‌شود.
- گزارش فنی و پیشنهادهای اصلاحی: روش و مرجع آزمون، مشخصات تجهیزات، فرکانس اندازه‌گیری در موارد کاربرد، نقاط آزمون و وضعیت اتصال سیستم ثبت می‌شود. نتایج با ذکر واحدها، شرایط و محدودیت‌های آزمون ارائه و انطباق آن‌ها بر اساس استاندارد قابل اعمال، الزامات مصوب طرح و شرایط عملکرد حفاظت ارزیابی می‌شود. در صورت نیاز، اقدامات اصلاحی و آزمون مجدد پیشنهاد می‌شود.

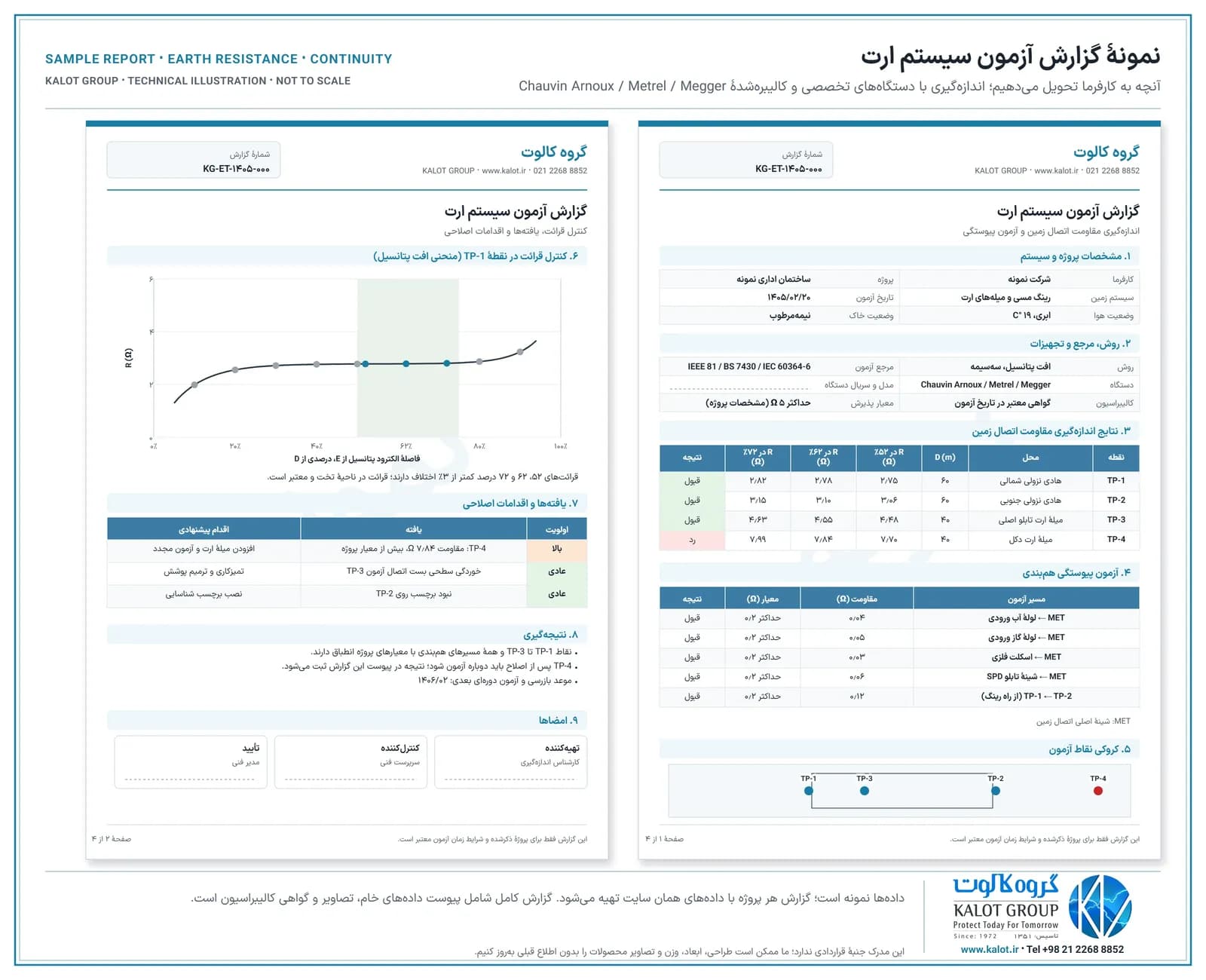

نمونهٔ گزارش تحویلی
این آزمون‌ها را با پیشرفته‌ترین دستگاه‌های موجود در بازار، ساخت Chauvin Arnoux، Metrel و Megger، انجام می‌دهیم تا نتایج دقت بالایی داشته باشند؛ دستگاه‌هایی ویژهٔ همین اندازه‌گیری‌ها که همیشه گواهی کالیبراسیون معتبر دارند. تصویر زیر نمونه‌ای از گزارشی است که پس از کار به کارفرما تحویل می‌دهیم.
مطالب و خدمات مرتبط
برای آشنایی با روش‌های آزمون، مقالهٔ مقاومت پایانهٔ زمین چگونه اندازه‌گیری می‌شود؟ را ببینید. برای پایش مستمر سیستم، بازرسی دوره‌ای و نگهداری ارت و صاعقه‌گیر را پیشنهاد می‌کنیم.
برای بررسی پروژهٔ خود، دکمهٔ «درخواست مشاوره» را بزنید تا کارشناسان ما با شما تماس بگیرند.
