بست G تایپ اتصال سیم به میله ارت (ERCC)

کدهای بست G تایپ (ERCC)

قطر میلهٔ ارت و ابعاد به میلی‌متر و سطح مقطع سیم به میلی‌متر مربع است؛ ستون «بدنه» نشان می‌دهد هر کد روی کدام بدنه ساخته می‌شود. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

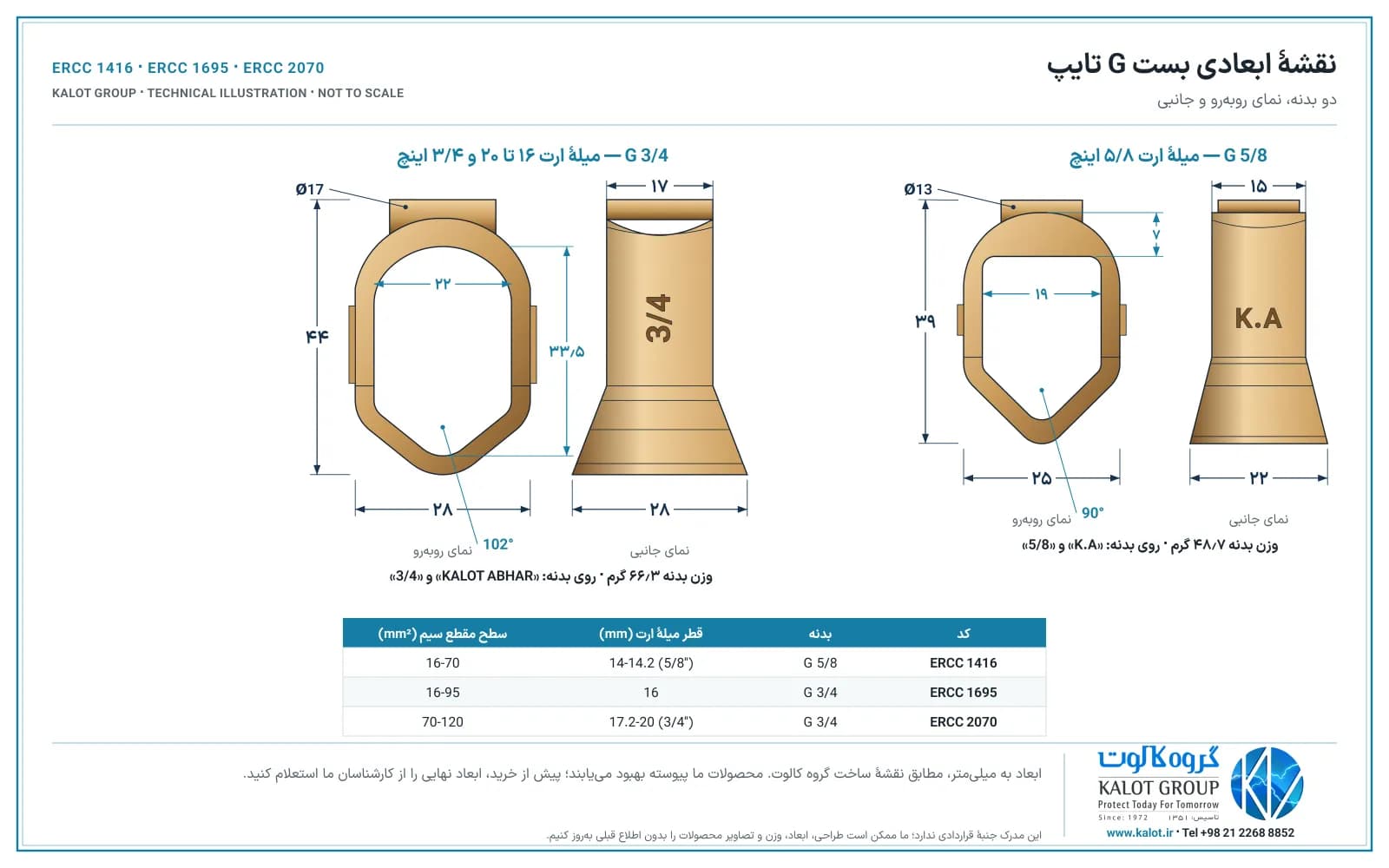

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

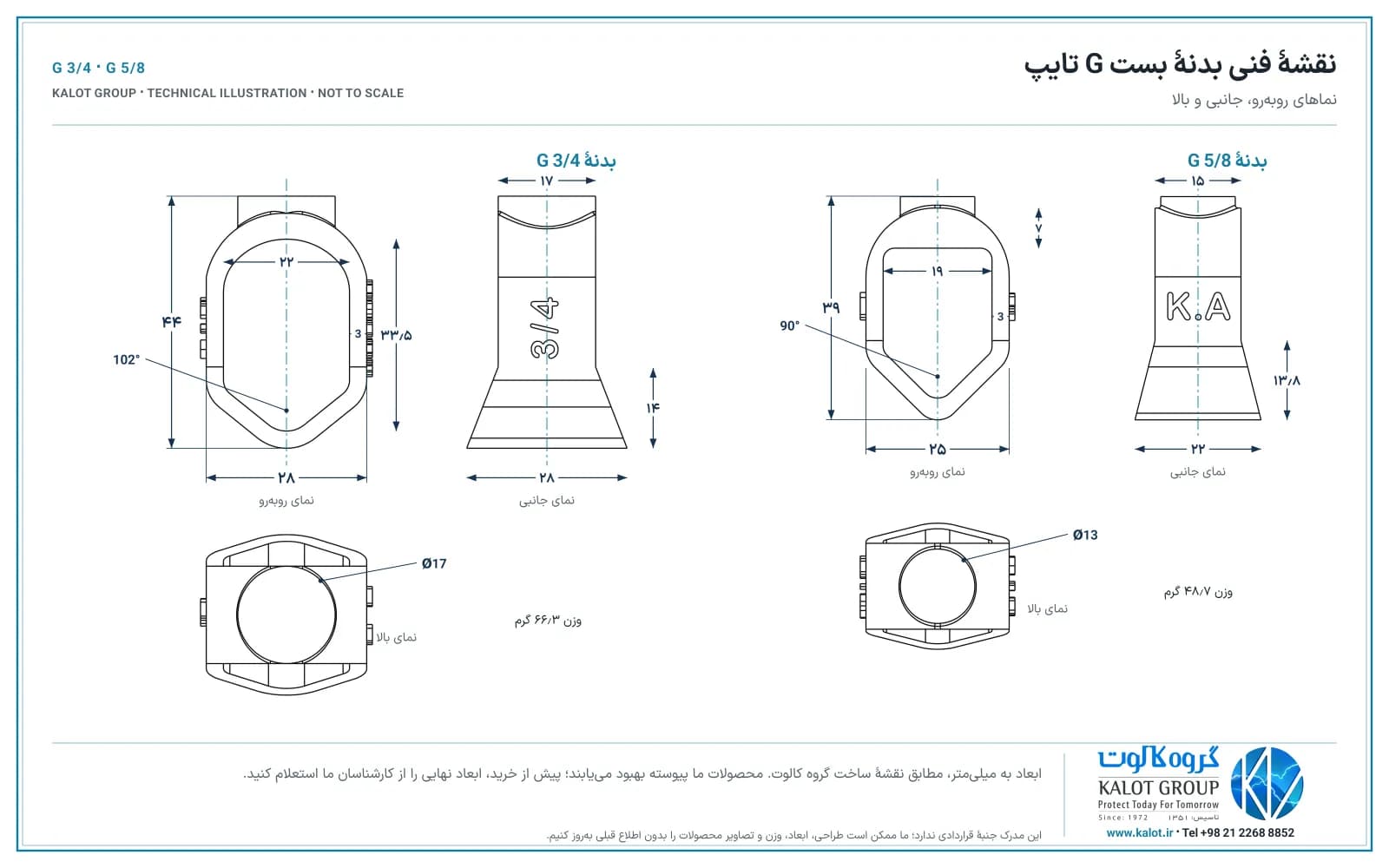

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

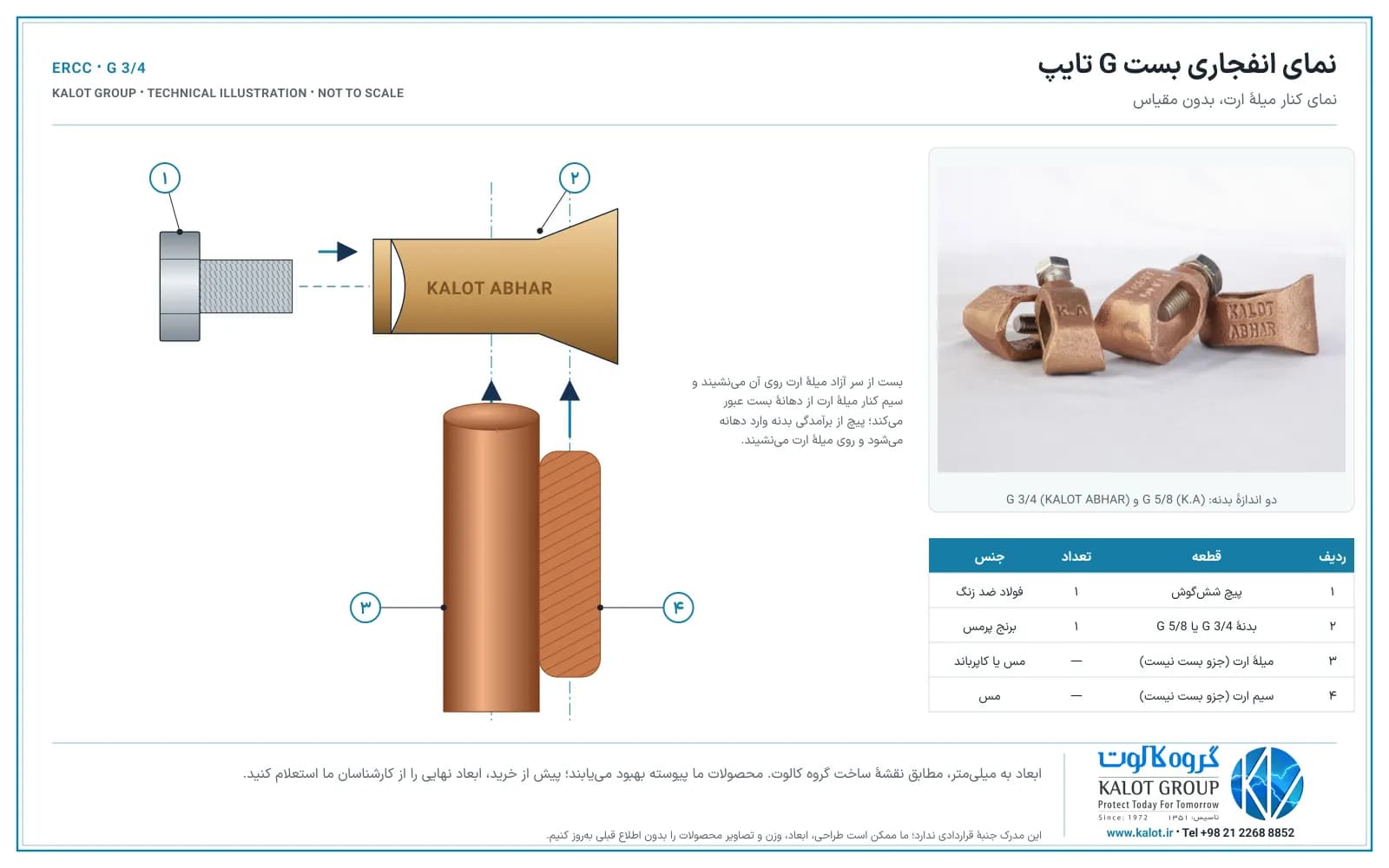

نمای انفجاری

دانلود نمای انفجاری (PDF)

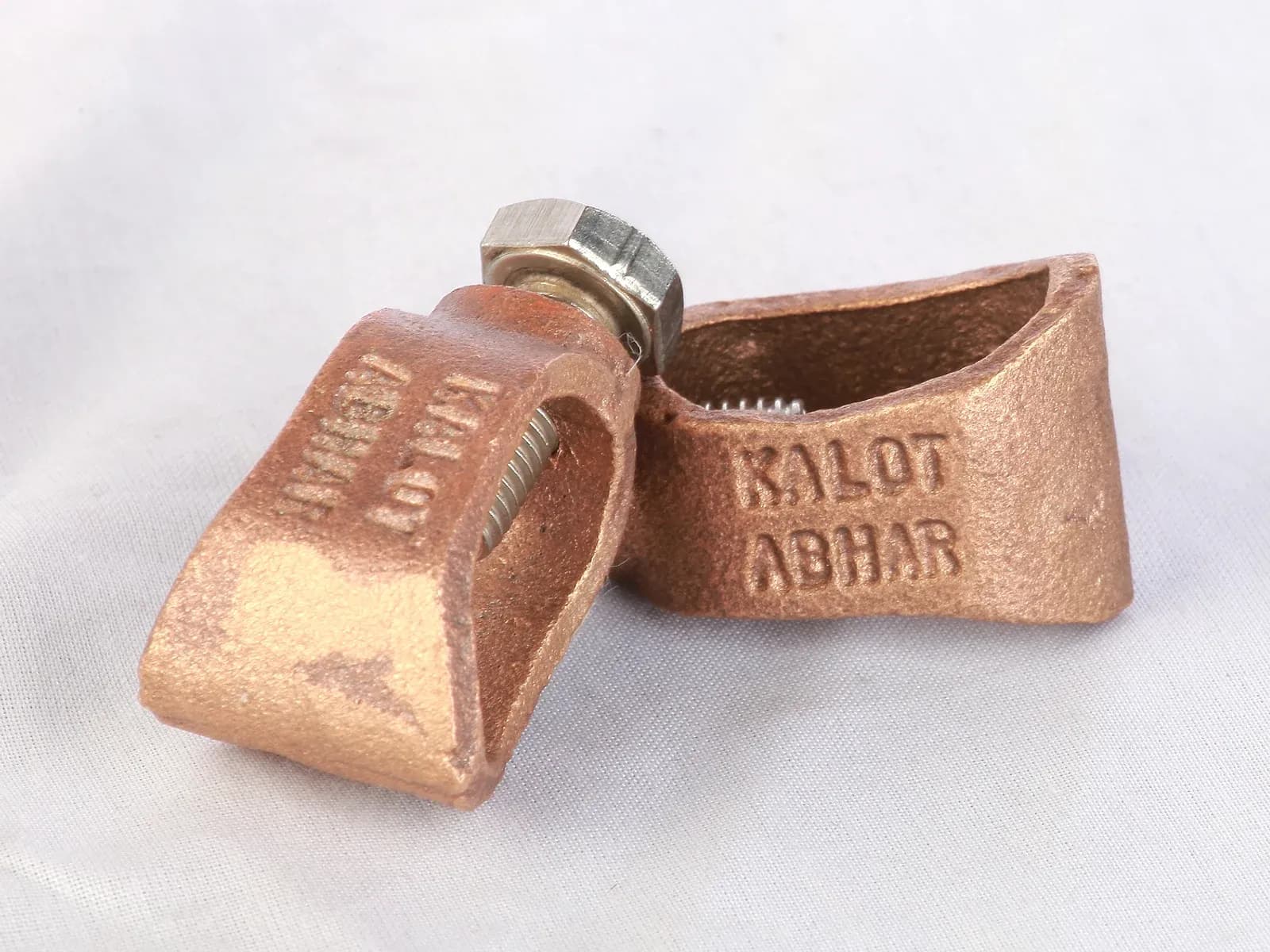

دهانه و انتهای V‌شکل

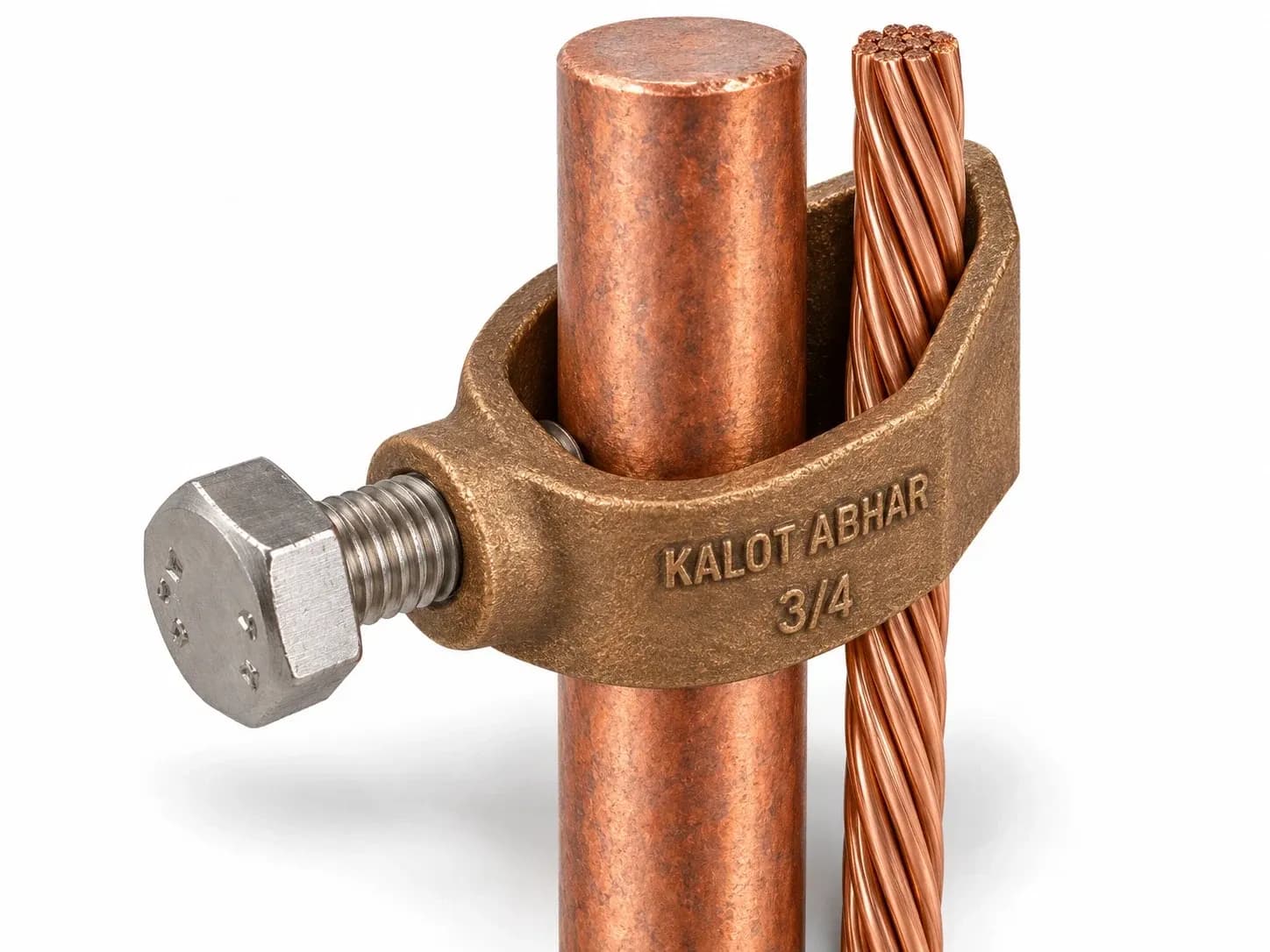

دهانهٔ بست به اندازه‌ای است که میلهٔ ارت و سیم کنار هم از آن بگذرند. پیچ از برآمدگی رزوه‌دار بدنه وارد دهانه می‌شود و روی میلهٔ ارت می‌نشیند؛ سیم در انتهای V‌شکل، روبه‌روی پیچ، قرار می‌گیرد. دیوارهٔ V‌شکل سیم را در مرکز نگه می‌دارد و چون این بخش از بدنه عمیق‌تر است، سیم در طول بیشتری میان میلهٔ ارت و بدنه فشرده می‌شود. حلقهٔ بدنه بسته است؛ برای همین بست از سر آزاد میلهٔ ارت روی آن می‌نشیند و سیم از دهانه عبور داده می‌شود.

کاربردهای بست G تایپ

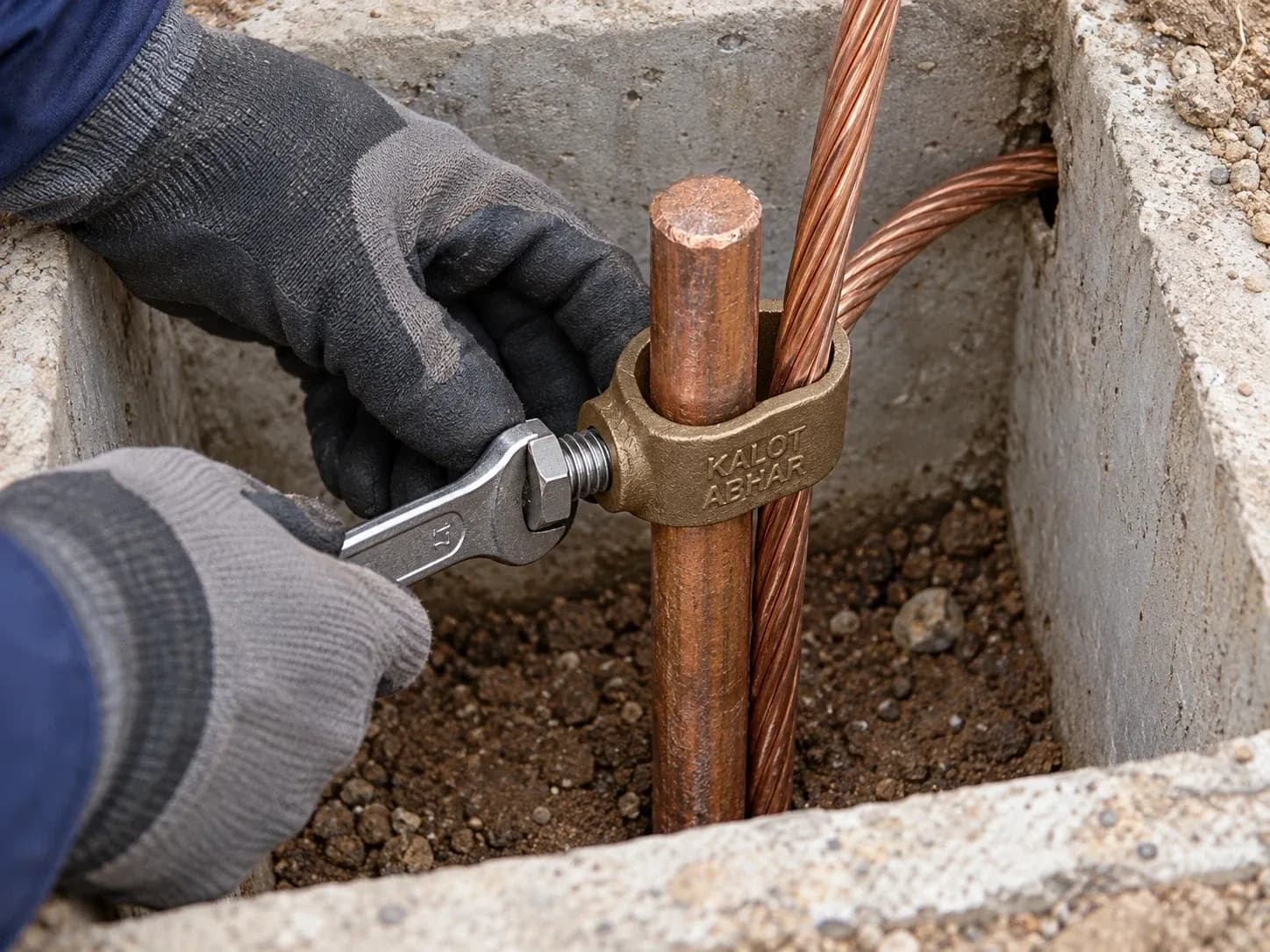

• اتصال سیم ارت (هادی زمین) به سر میلهٔ ارت داخل چاهک بازدید در سیستم زمین ساختمان‌ها، تابلوها و تجهیزات
• اتصال هادی سیستم زمین صاعقه‌گیر به میلهٔ ارت
• اتصال سیم به چند میلهٔ ارت که در یک ردیف یا مثلث کوبیده و با سیم به هم وصل می‌شوند
• سیستم زمین پست‌های توزیع، دکل‌های مخابراتی، ژنراتورها و تأسیسات صنعتی که الکترود میله‌ای دارند

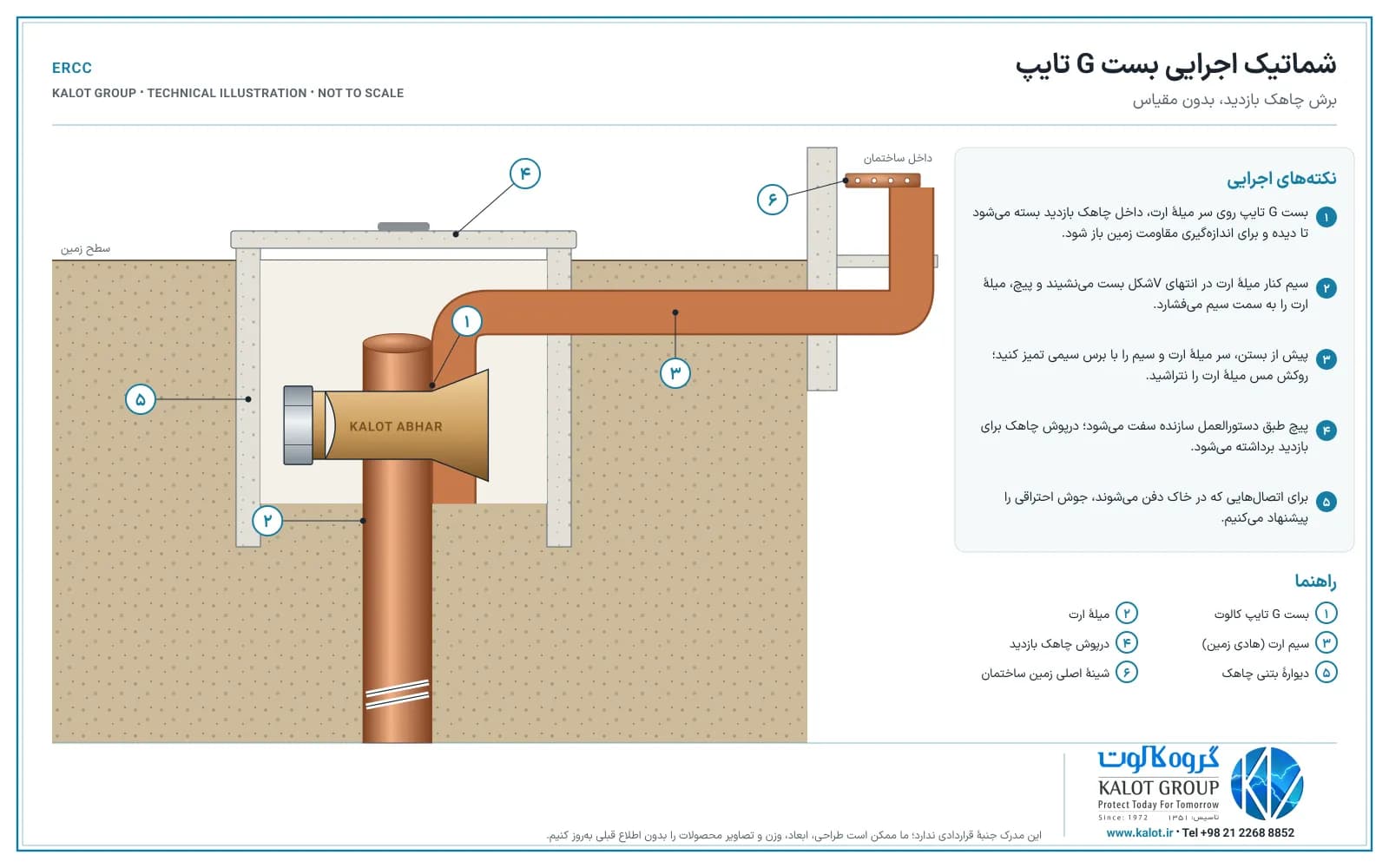

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

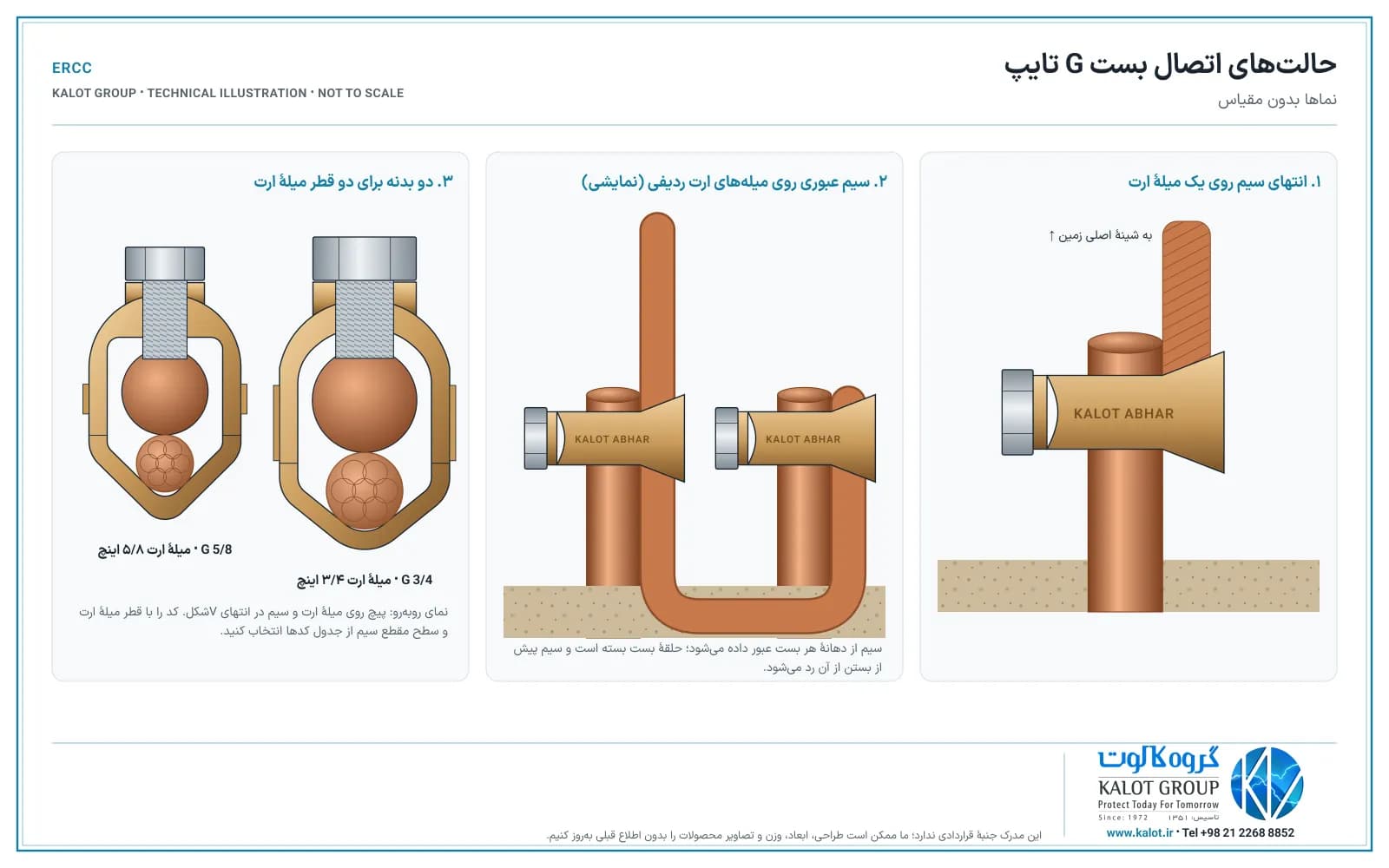

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

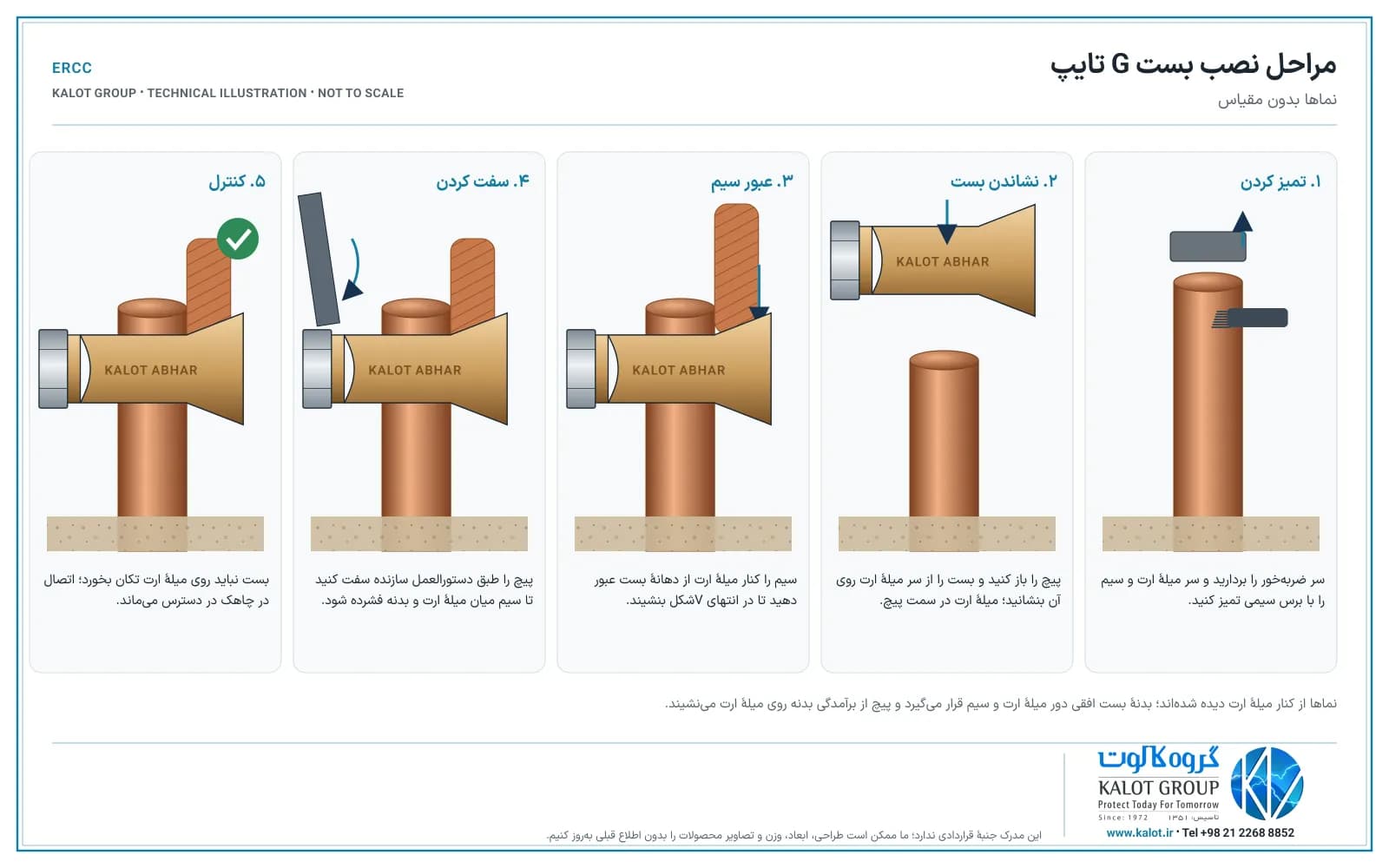

مراحل نصب بست G تایپ

1. کد بست را با قطر میلهٔ ارت و سطح مقطع سیم انتخاب کنید.
2. پس از کوبیدن میلهٔ ارت، سر ضربه‌خور را بردارید و سر میلهٔ ارت و انتهای سیم را با برس سیمی از خاک، اکسید و چربی پاک کنید؛ روکش مس میلهٔ ارت را نتراشید.
3. پیچ را باز کنید تا دهانه آزاد شود و بست را از سر میلهٔ ارت روی آن بنشانید؛ میلهٔ ارت در سمت پیچ قرار می‌گیرد.
4. سیم را کنار میلهٔ ارت از دهانهٔ بست عبور دهید تا در انتهای V‌شکل بدنه بنشیند.
5. پیچ را طبق دستورالعمل سازنده سفت کنید تا میلهٔ ارت به سمت سیم رانده شود و سیم میان میلهٔ ارت و دیوارهٔ V‌شکل فشرده شود.
6. کنترل کنید سیم در انتهای V‌شکل نشسته باشد و بست روی میلهٔ ارت تکان نخورد؛ اتصال داخل چاهک بازدید در دسترس بماند.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، یک آچار تخت یا رینگی هم‌اندازهٔ سر پیچ و یک برس سیمی کافی است؛ این اتصال به حرارت یا ابزار پرس نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای سیستم زمین، بست را از نظر شل‌شدگی، خوردگی و آسیب سیم کنترل کنید؛ اگر اتصال شل شده یا محل تماس خورده است، پیچ را باز کنید، سطح تماس را تمیز کنید و دوباره طبق دستورالعمل سازنده ببندید. برای اندازه‌گیری مقاومت زمین، با باز کردن پیچ، سیم از میلهٔ ارت جدا و پس از اندازه‌گیری دوباره بسته می‌شود.

انتخاب و استعلام قیمت بست G تایپ

هنگام استعلام، قطر و جنس میلهٔ ارت، سطح مقطع سیم، محل نصب و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد مناسب و قیمت را اعلام کنند.

وقتی هادی زمین سیم است و اتصال روی سر میلهٔ ارت داخل چاهک بازدید انجام می‌شود، بست G تایپ کمترین قطعه را دارد: یک بدنهٔ ریختگی و یک پیچ، بدون مهره و قطعهٔ جدا که داخل چاهک گم شود. اندازهٔ کوچکش در چاهک جای کمی می‌گیرد و بازدید و باز کردن آن برای اندازه‌گیری آسان است. چون حلقهٔ بدنه بسته است، بست از سر آزاد میلهٔ ارت روی آن می‌نشیند؛ اگر اتصال باید در میانهٔ میلهٔ ارت یا روی میلگرد انجام شود یا سیم بزرگ‌تر از ۱۲۰ میلی‌متر مربع است، بست U را انتخاب کنید. استانداردهای ارتینگ از بست‌های اتصال میلهٔ ارت می‌خواهند از آلیاژ غیرآهنی، محکم و ذاتاً مقاوم در برابر خوردگی باشند؛ بدنهٔ برنج پرمس این بست با سیم مسی و میلهٔ ارت کاپرباند هم‌خوان است. برای مقایسهٔ جنس بست‌ها، جنس بست ارت: برنجی، مسی یا گالوانیزه را ببینید.

مزایای بست G تایپ

• یک قطعه و یک پیچ: بدنهٔ یک‌تکه قطعهٔ جدا ندارد و با یک آچار نصب می‌شود؛ قطعه‌ای نیست که داخل چاهک گم شود.
• سیم در انتهای V‌شکل: دیوارهٔ V‌شکل سیم را در مرکز نگه می‌دارد و بخش عمیق‌تر بدنه، طول تماس سیم را بیشتر می‌کند.
• مناسب چاهک بازدید: اندازهٔ کوچک دارد، دیده می‌شود و برای اندازه‌گیری مقاومت زمین باز و بسته می‌شود.

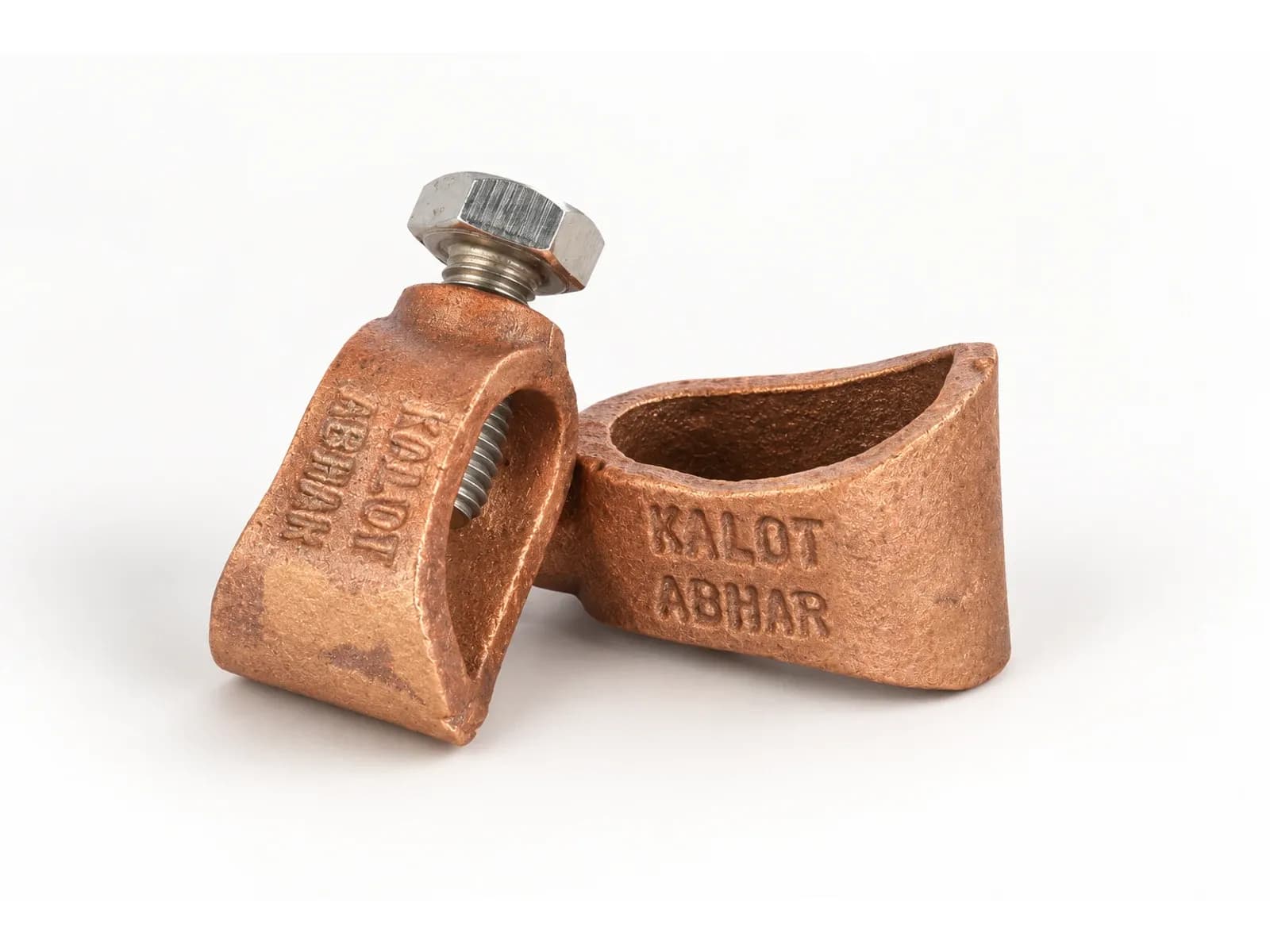

• برنج پرمس و فولاد ضد زنگ: بدنه از آلیاژ مس با ۸۵ درصد مس و پیچ از فولاد ضد زنگ است؛ مناسب سیم مسی و میلهٔ ارت مسی یا کاپرباند.

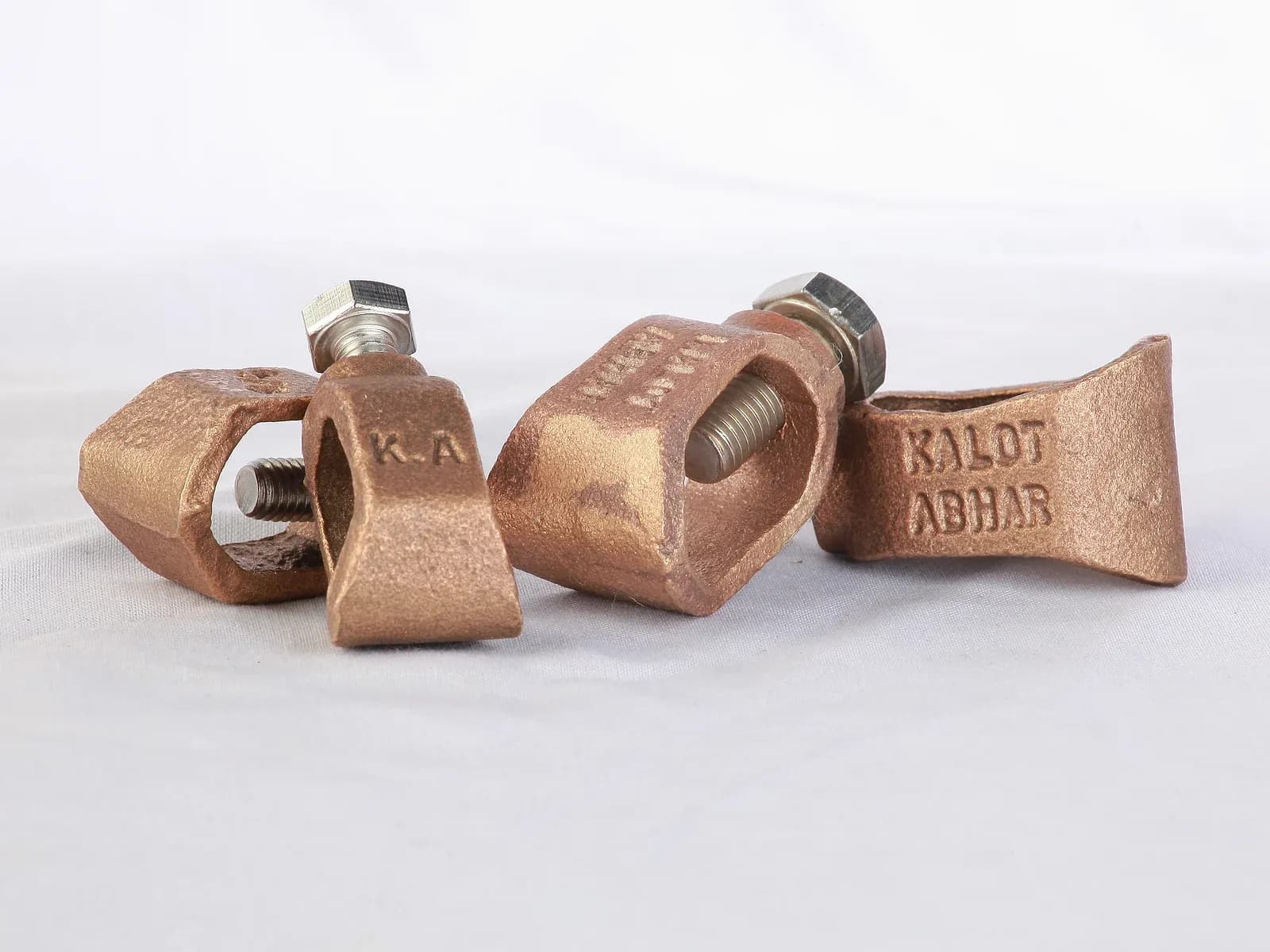

• دو اندازهٔ بدنه: G 5/8 برای میلهٔ ارت ۵/۸ اینچ و G 3/4 برای میلهٔ ارت ۱۶ تا ۲۰ میلی‌متر و ۳/۴ اینچ.

بست G تایپ، بست U یا بست A تایپ؟

اگر هادی تسمه است، بست A تایپ را ببینید و اگر اتصال باید در میانهٔ میلهٔ ارت، روی میلگرد آرماتور یا با سیم بزرگ‌تر از ۱۲۰ میلی‌متر مربع انجام شود، بست U مناسب‌تر است. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست G تایپ گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و زمین، از جمله بست‌های اتصال هادی به الکترود زمین، را تعیین می‌کند. در این استاندارد، قطعات اتصال برای عبور جریان صاعقه در دو ردهٔ ⁦H⁩ (سنگین) و ⁦N⁩ (معمولی) سنجیده می‌شوند و پیش از آن، در شرایط خورندهٔ مه نمکی و اتمسفر گوگردی قرار می‌گیرند تا رفتار اتصال در طول زمان روشن شود.

⁦BS 7430⁩، آیین کار ارتینگ، می‌خواهد اتصال هادی زمین به الکترود با بست‌های محکم از جنس غیرآهنی انجام شود، بست‌ها ذاتاً در برابر خوردگی مقاوم باشند و اگر از آلیاژ مس ساخته می‌شوند، بیش از ۱۵ درصد روی نداشته باشند. همین استاندارد یادآوری می‌کند که در تأسیسات ارتینگ بزرگ، مانند پست‌های اصلی، برای آزمون الکترودها معمولاً گروه میله‌های ارت از راه یک اتصال پیچی در جعبه‌ای زیر سطح زمین، کنار الکترودها، به شبکهٔ اصلی زمین وصل می‌شود.

⁦IEC 62305-3⁩ بازدید دوره‌ای سیستم زمین و اتصال‌های آن را پیش‌بینی می‌کند؛ اتصال آزمون باید برای اندازه‌گیری با ابزار باز شود و در حالت عادی بسته بماند، و در شبکهٔ زمینی که هم میلهٔ ارت و هم الکترود حلقوی دارد، جداسازی و اندازه‌گیری در چاهک بازدید توصیه شده است.

در ایران، مبحث سیزدهم مقررات ملی ساختمان می‌خواهد اتصال‌های سیستم زمین مطمئن و محکم باشند و هنگام اتصال فلزهای غیرهم‌جنس، خوردگی گالوانیک در نظر گرفته شود. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
