نصب و اجرای ارتینگ، صاعقه‌گیر و SPD

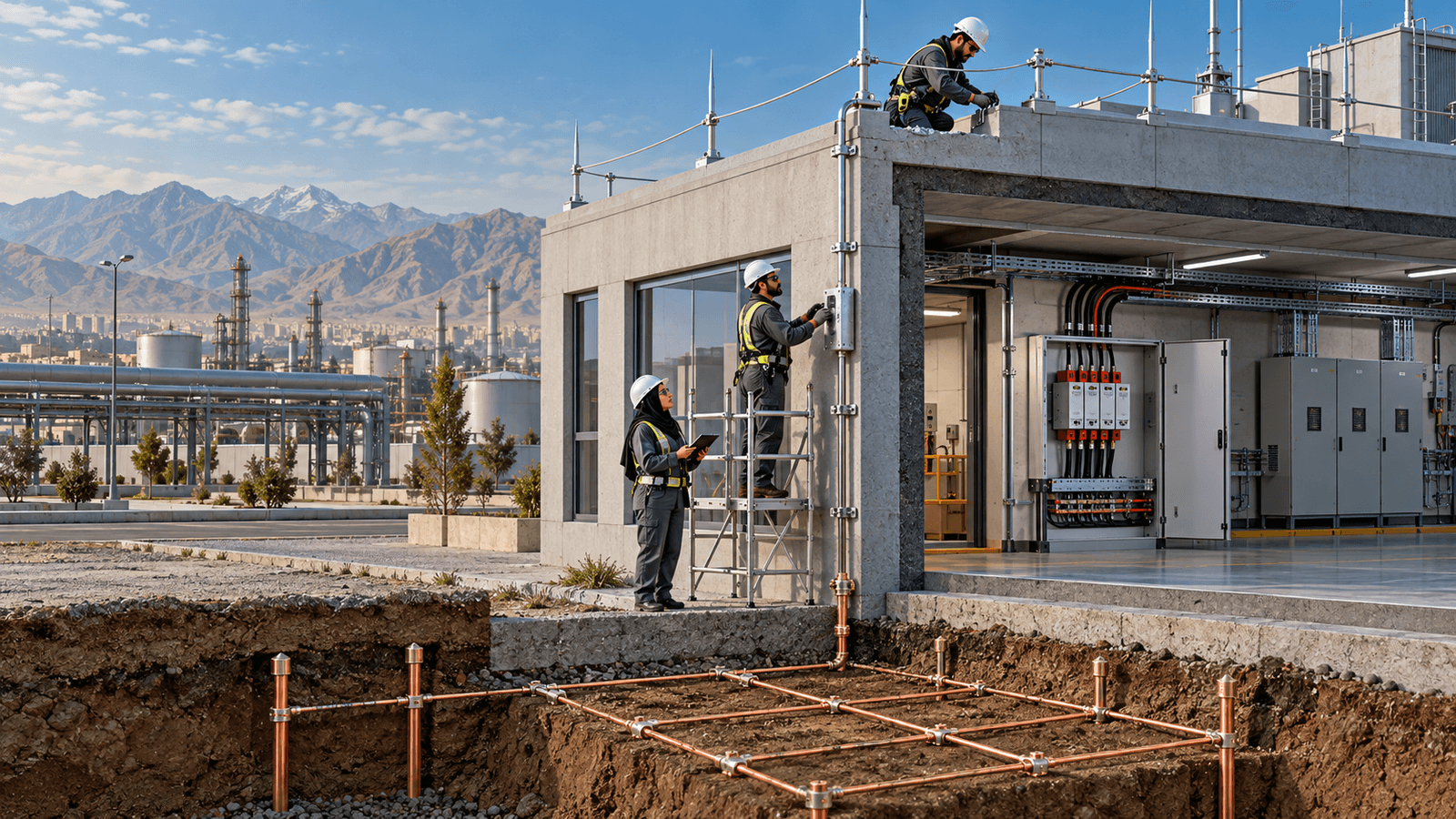

نصب و اجرای سیستم ارتینگ، صاعقه‌گیر و SPD در گروه کالوت بر اساس نقشه‌ها و مشخصات فنی مصوب، استانداردهای قابل اعمال و دستورالعمل سازندگان انجام می‌شود. تمرکز ما در اجرا بر پیوستگی الکتریکی مسیرهای حفاظتی، کیفیت اتصالات، استحکام مکانیکی و دوام اجزا و انطباق سیستم اجراشده با الزامات ایمنی و عملکردی طرح است.

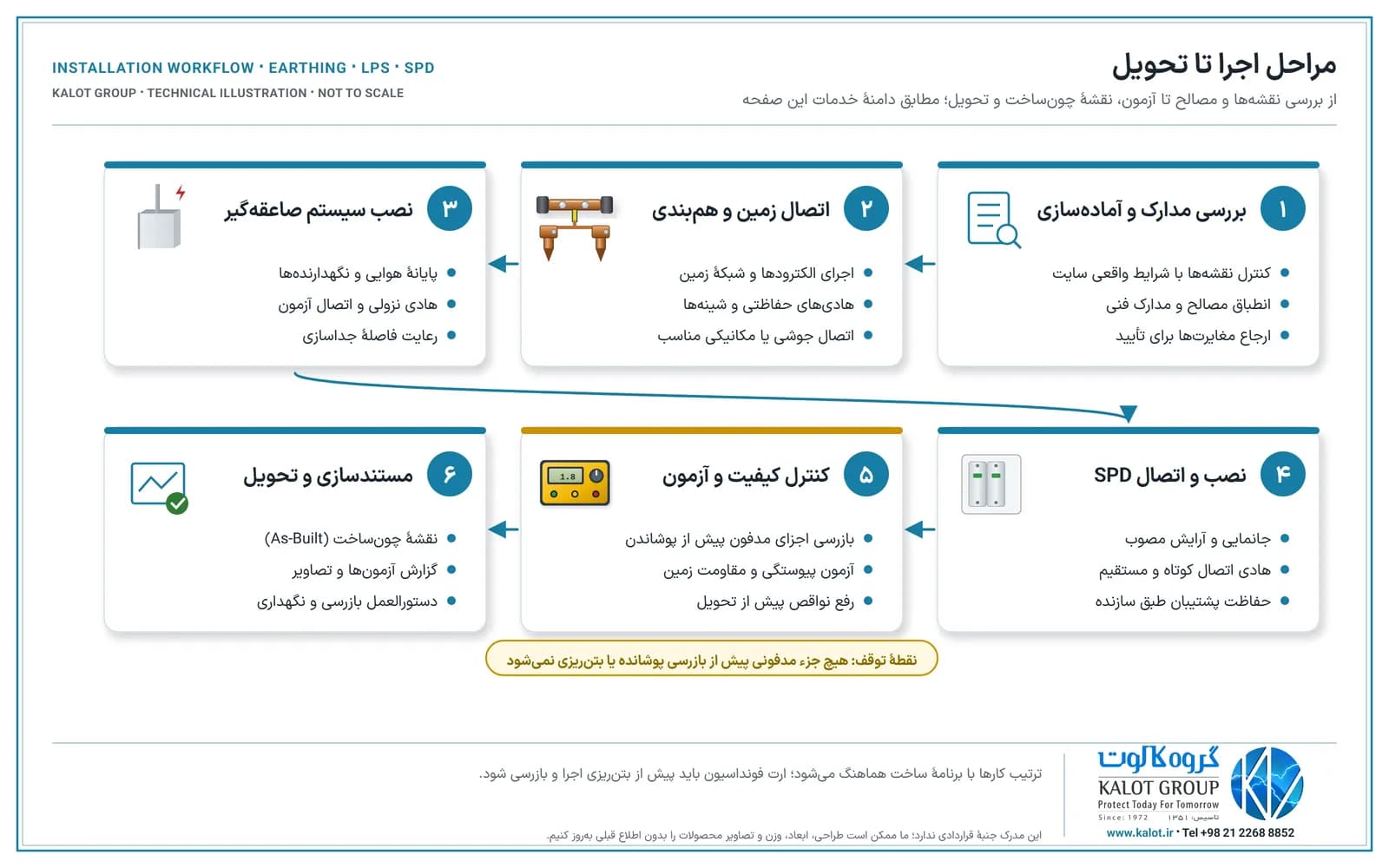

دامنهٔ خدمات اجرای ارتینگ، صاعقه‌گیر و SPD
- بررسی مدارک و آماده‌سازی اجرا: نقشه‌ها و شرایط واقعی سایت بررسی و انطباق مصالح، تجهیزات و مدارک فنی آن‌ها با الزامات مصوب پروژه و استانداردهای محصول مرتبط کنترل می‌شود. پیش از اجرا، هماهنگی بین‌رشته‌ای انجام و مغایرت‌ها و تغییرات پیشنهادی برای بررسی و تأیید فنی ارجاع می‌شود.

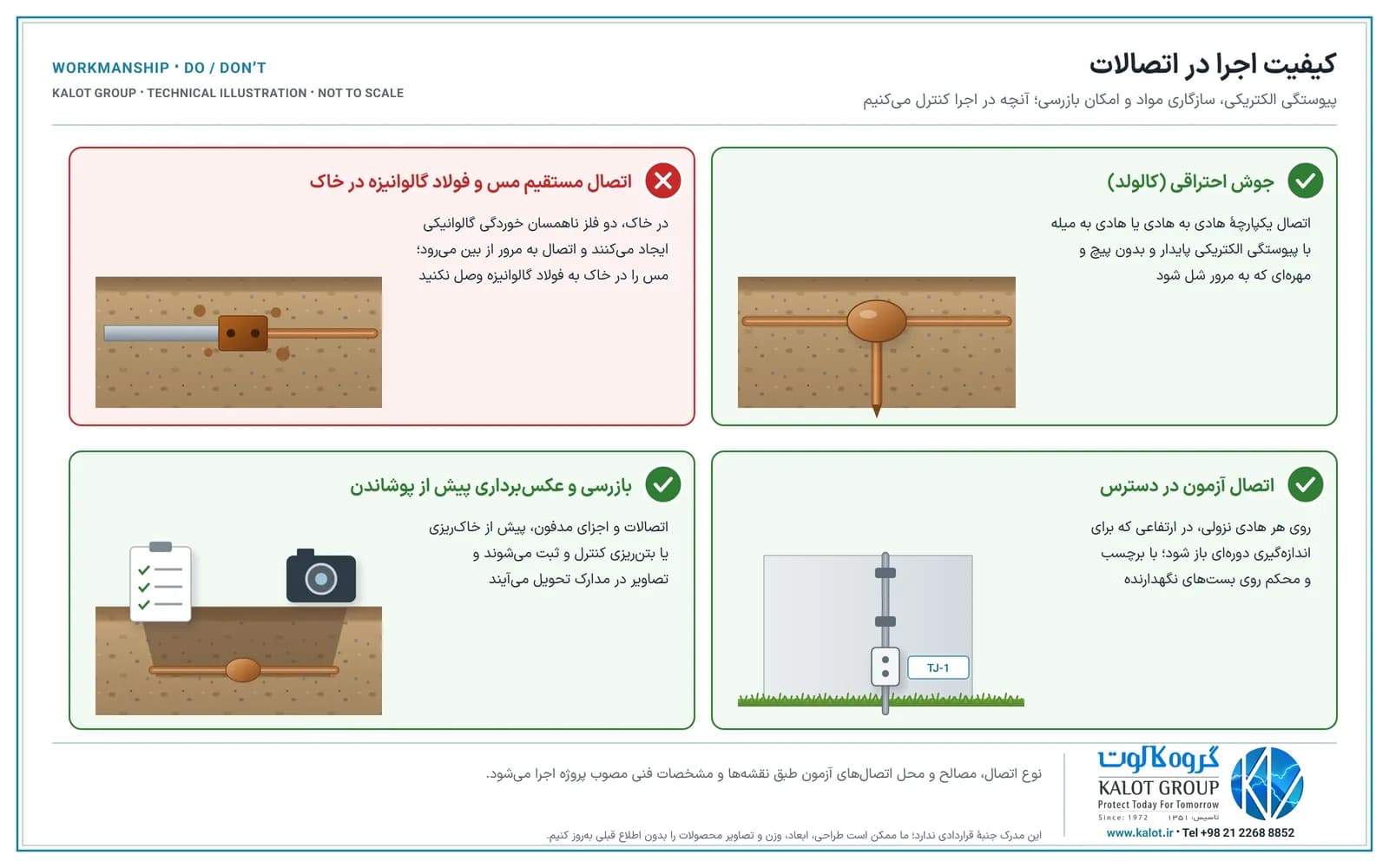

- اجرای سیستم اتصال زمین و هم‌بندی: الکترودها و شبکهٔ زمین، هادی‌های حفاظتی و شینه‌ها اجرا و قسمت‌های هادی مشمول طرح هم‌بندی می‌شوند. اتصالات جوشی یا مکانیکی مناسب با رعایت پیوستگی الکتریکی، سازگاری مواد و حفاظت در برابر خوردگی اجرا می‌شود.
- نصب سیستم حفاظت در برابر صاعقه: پایانه‌های هوایی و اجزای نگهدارنده نصب می‌شوند و هادی‌های نزولی و اتصالات آزمون اجرا و به سیستم پایانهٔ زمین متصل می‌شوند. فواصل جداسازی، هم‌بندی صاعقه و تمهیدات کاهش خطر ولتاژهای تماس و گام مطابق طرح رعایت می‌شود.
- نصب و اتصال SPDها: SPDهای مدارهای قدرت، داده و کنترل در جانمایی و آرایش مصوب نصب می‌شوند. طول، مسیر و سطح مقطع هادی‌های اتصال، هم‌بندی، تفکیک مسیرهای حفاظت‌شده و حفاظت‌نشده و حفاظت پشتیبان موردنیاز مطابق دستورالعمل سازنده اجرا می‌شود.

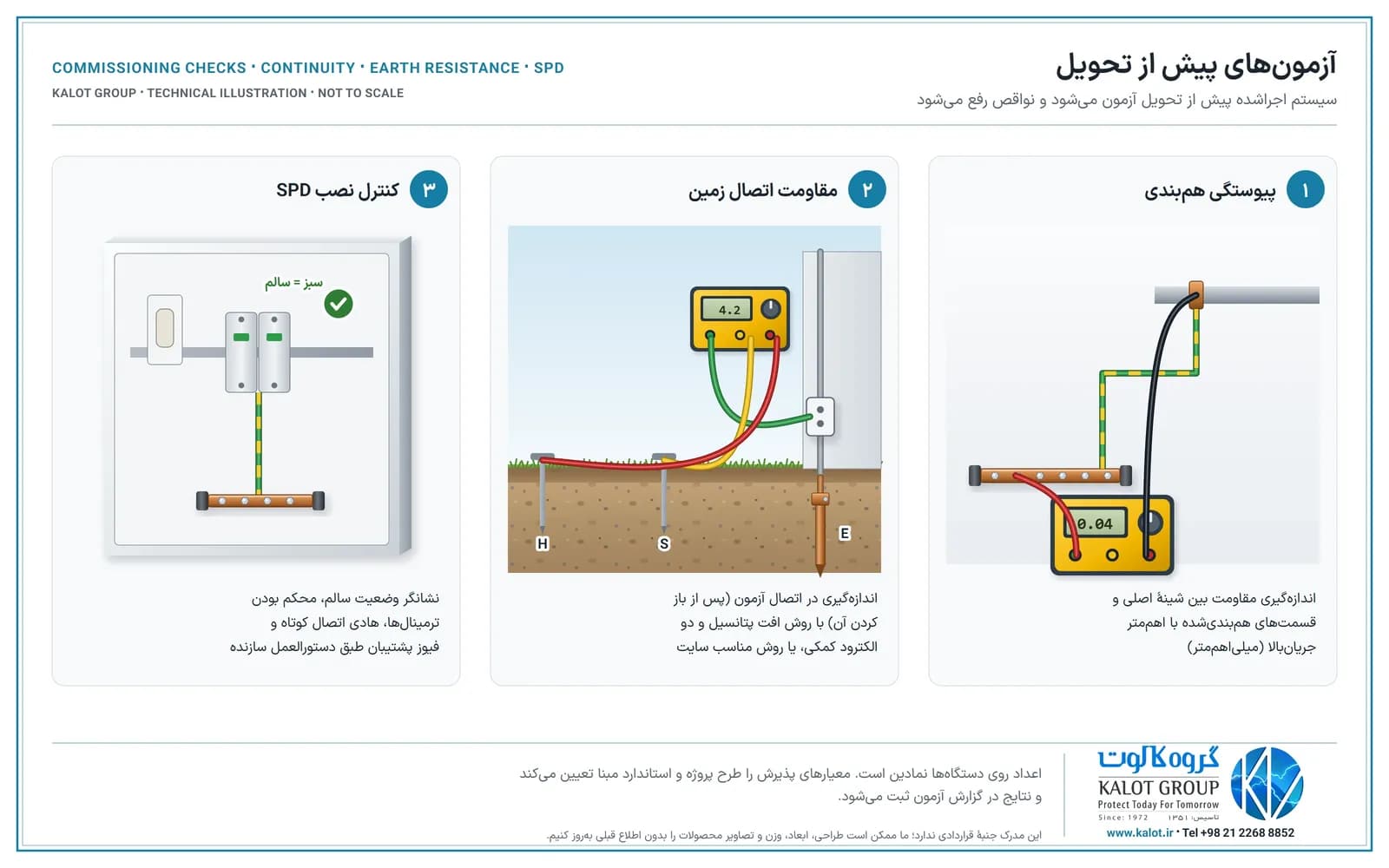

- کنترل کیفیت و آزمون‌های اولیه: اتصالات و اجزای مدفون پیش از پوشاندن یا بتن‌ریزی بازرسی می‌شوند و تثبیت مکانیکی اجزا و صحت نصب SPDها کنترل می‌شود. آزمون پیوستگی، اندازه‌گیری مقاومت یا امپدانس اتصال زمین و بررسی شرایط عملکرد حفاظت الکتریکی، متناسب با نوع سیستم، آرایش شبکه و دامنهٔ پروژه، انجام و نواقص پیش از تحویل رفع می‌شود.
- مستندسازی و تحویل کار: نقشه‌های چون‌ساخت (As-Built)، صورت‌جلسات و تصاویر کنترل اجزا پیش از پوشاندن و گزارش آزمون‌ها، همراه با ارزیابی نتایج بر اساس معیارهای پذیرش پروژه، تهیه می‌شود. دستورالعمل‌های بهره‌برداری، بازرسی و نگهداری و مدارک فنی مصالح و تجهیزات نصب‌شده نیز تحویل می‌شود.
مطالب و خدمات مرتبط
پس از اجرا، تست سیستم ارت و اندازه‌گیری مقاومت زمین و بازرسی دوره‌ای و نگهداری کارایی سیستم را حفظ می‌کند.
تجهیزات اجرا را در تجهیزات ارتینگ و هم‌بندی، تجهیزات حفاظت در برابر صاعقه، سرج ارستر و حفاظت اضافه‌ولتاژ و جوش احتراقی و اتصالات عرضه می‌کنیم. برای بررسی پروژهٔ خود، دکمهٔ «درخواست مشاوره» را بزنید تا کارشناسان ما با شما تماس بگیرند.
