معرفی کامل محصول
C کلمپ مسی اتصال انشعاب و موازی سیم ارت (CCC)

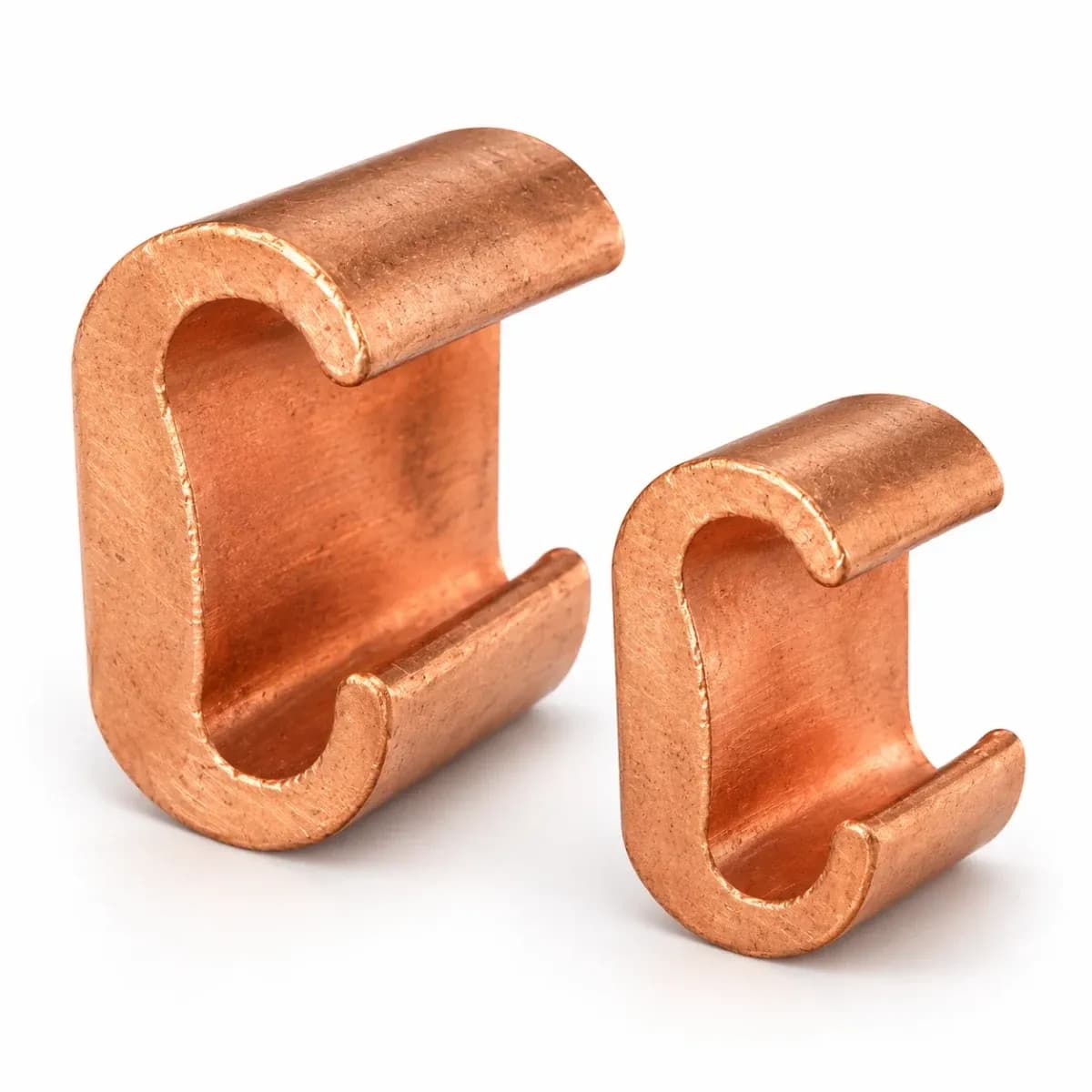

C کلمپ، که «سی کلمپ» یا «کلمپ مسی پرسی» هم نامیده میشود، قطعهای مسی و C شکل است که سیم مسی اصلی و سیم انشعاب را کنار هم در خود جا میدهد و با دستگاه پرس مخصوص روی هر دو فشرده میشود. نتیجه یک اتصال دائمی و بدون پیچ است؛ برای گرفتن انشعاب از سیم اصلی بدون بریدن آن و برای اتصال موازی دو سیم در شبکهٔ ارت.
C کلمپ برای اتصالهایی است که قرار نیست باز شوند و جوش احتراقی در آنها ممکن یا به‌صرفه نیست؛ بدون آتش و در هر هوایی نصب میشود. کد را با سطح مقطع سیم اصلی و سیم انشعاب انتخاب کنید: ۲۳ سایز از CCC 1010 تا CCC 2424 برای سیم اصلی ۱۰ تا ۲۴۰ و انشعاب ۱٫۵ تا ۲۴۰ میلیمتر مربع داریم.
اتصال دائمی انشعاب و موازی
C کلمپ برای انشعاب و اتصال موازی سیمهای مسی ارت، در جایی که اتصال قرار نیست باز شود.
- اتصال دائمی انشعاب و موازی
- مس، هم‌جنس با سیم ارت
- بدون پیچ؛ با پرس بسته میشود
- ۲۳ سایز، سیم ۱٫۵ تا ۲۴۰
فشار یکنواخت، مستقل از نصاب
مراحل نصب و پرس (PDF)نیروی اتصال را دستگاه پرس و قالب تعیین می‌کنند، نه دست نصاب؛ همهٔ اتصال‌های یک پروژه یکسان بسته میشوند.

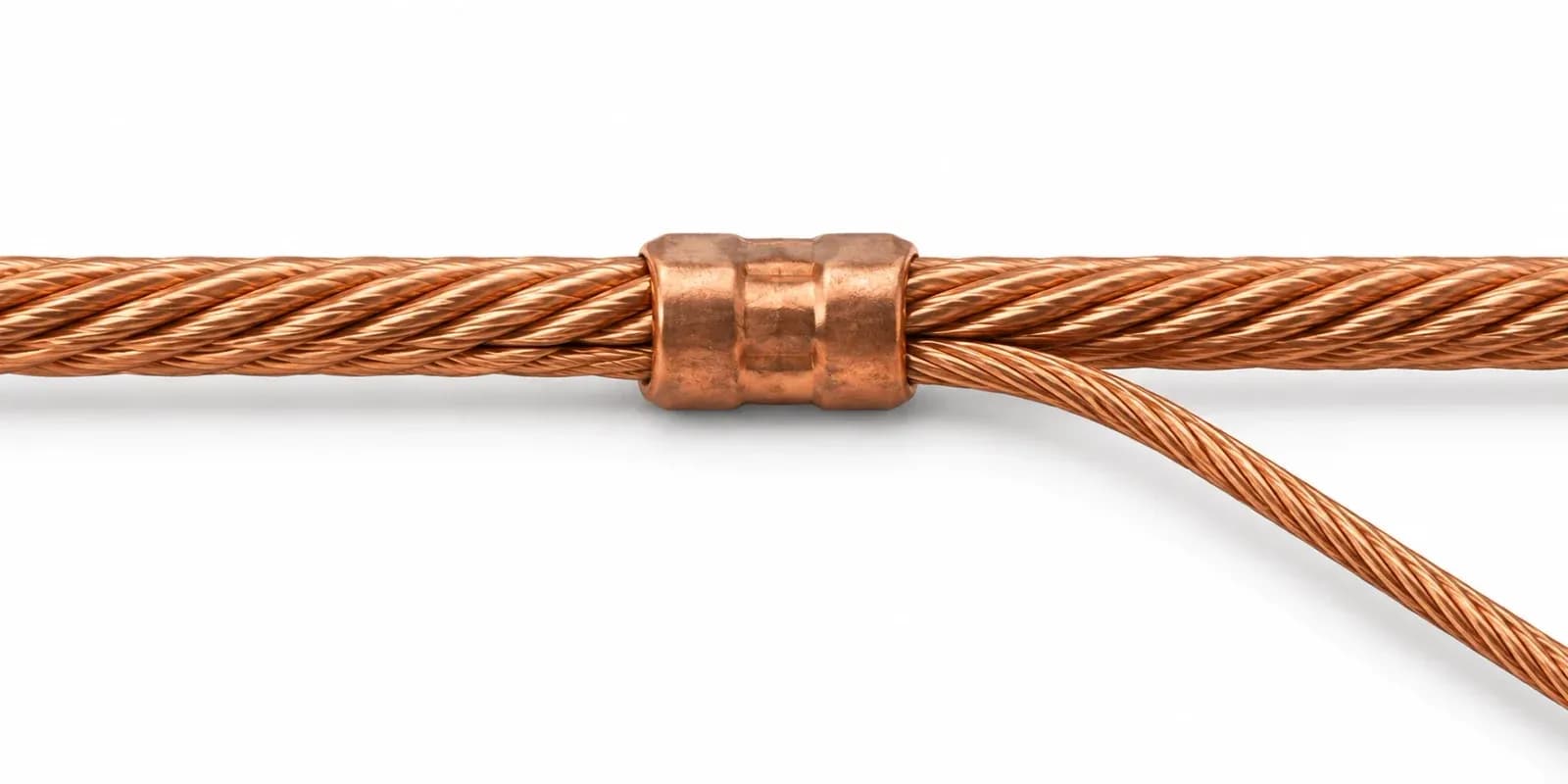

سیم اصلی بریده نمی‌شود
C کلمپ روی سیم اصلی سوار میشود و انشعاب کنار آن پرس میشود؛ مسیر اصلی پیوسته می‌ماند.
جنس
بدنه از مس؛ هم‌جنس با سیم مسی ارت.
۲۳ کد استاندارد
جدول ابعاد ۲۳ کد (PDF)کدهای CCC 1010 تا CCC 2424؛ کد را با سطح مقطع سیم اصلی و سیم انشعاب انتخاب کنید.
پیشنهاد کارشناسان کالوت
هنگام استعلام، نوع اتصال (انشعاب یا موازی) و سطح مقطع سیم اصلی و سیم انشعاب و تعداد مورد نیاز را اعلام کنید تا کارشناسان ما کد مناسب را به شما پیشنهاد کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | اتصال پرسی C شکل (C کلمپ) |
جنس | مس |
کاربرد | انشعاب (اتصال T) و اتصال موازی سیمهای مسی رشتهای در سیستم ارت و همبندی |
سیم اصلی (A) | ۱۰ تا ۲۴۰ میلیمتر مربع (طبق کد) |
سیم انشعاب (B) | ۱٫۵ تا ۲۴۰ میلیمتر مربع (طبق کد) |
روش نصب | دستگاه پرس مخصوص C کلمپ با قالب متناسب با سایز |
نوع اتصال | دائمی؛ قابل باز و بست نیست |
کدها | CCC 1010 تا CCC 2424 |
کدها و ابعاد C کلمپ (CCC)
کد | سیم اصلی A (mm²) | سیم انشعاب B (mm²) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|---|
CCC 1010 | 10 | 4-10 | 13 | 12 | 9 |
CCC 1016 | 10-16 | 10-16 | 19 | 17 | 12 |
CCC 1604 | 16 | 4 | 19 | 17 | 12 |
CCC 1610 | 16-25 | 1.5-10 | 20 | 12 | 13 |
CCC 2516 | 25 | 10-16 | 21 | 19 | 12 |
CCC 2525 | 25 | 10-25 | 24 | 20 | 15 |
CCC 3516 | 35 | 1.5-16 | 24 | 20 | 15 |
CCC 3535 | 35 | 25-35 | 27 | 20 | 15 |
CCC 5016 | 50 | 4-16 | 27 | 20 | 15 |
CCC 5050 | 50 | 16-50 | 27 | 20 | 17 |
CCC 7025 | 70 | 1.5-25 | 27 | 20 | 17 |
CCC 5035 | 50-70 | 4-35 | 33 | 28 | 21 |
CCC 5070 | 50-70 | 35-70 | 34 | 28 | 21 |
CCC 7070 | 70-95 | 35-70 | 41 | 30 | 26 |
CCC 9535 | 95 | 4-35 | 41 | 30 | 26 |
CCC 7095 | 70-95 | 95 | 41 | 30 | 26 |
CCC 1212 | 120 | 35-120 | 45 | 30 | 28 |
CCC 1506 | 150 | 6-70 | 45 | 30 | 28 |
CCC 1515 | 150 | 95-150 | 45 | 30 | 28 |
CCC 1218 | 120-185 | 95-185 | 54 | 35 | 33 |
CCC 1570 | 150-185 | 70-150 | 54 | 35 | 33 |
CCC 2412 | 240 | 95-120 | 54 | 37 | 34 |
CCC 2424 | 240 | 150-240 | 54 | 40 | 34 |
ابعاد به میلیمتر و سطح مقطع به میلیمتر مربع است؛ L ارتفاع مقطع C، W طول کلمپ در امتداد سیم و H عمق C است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آنها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

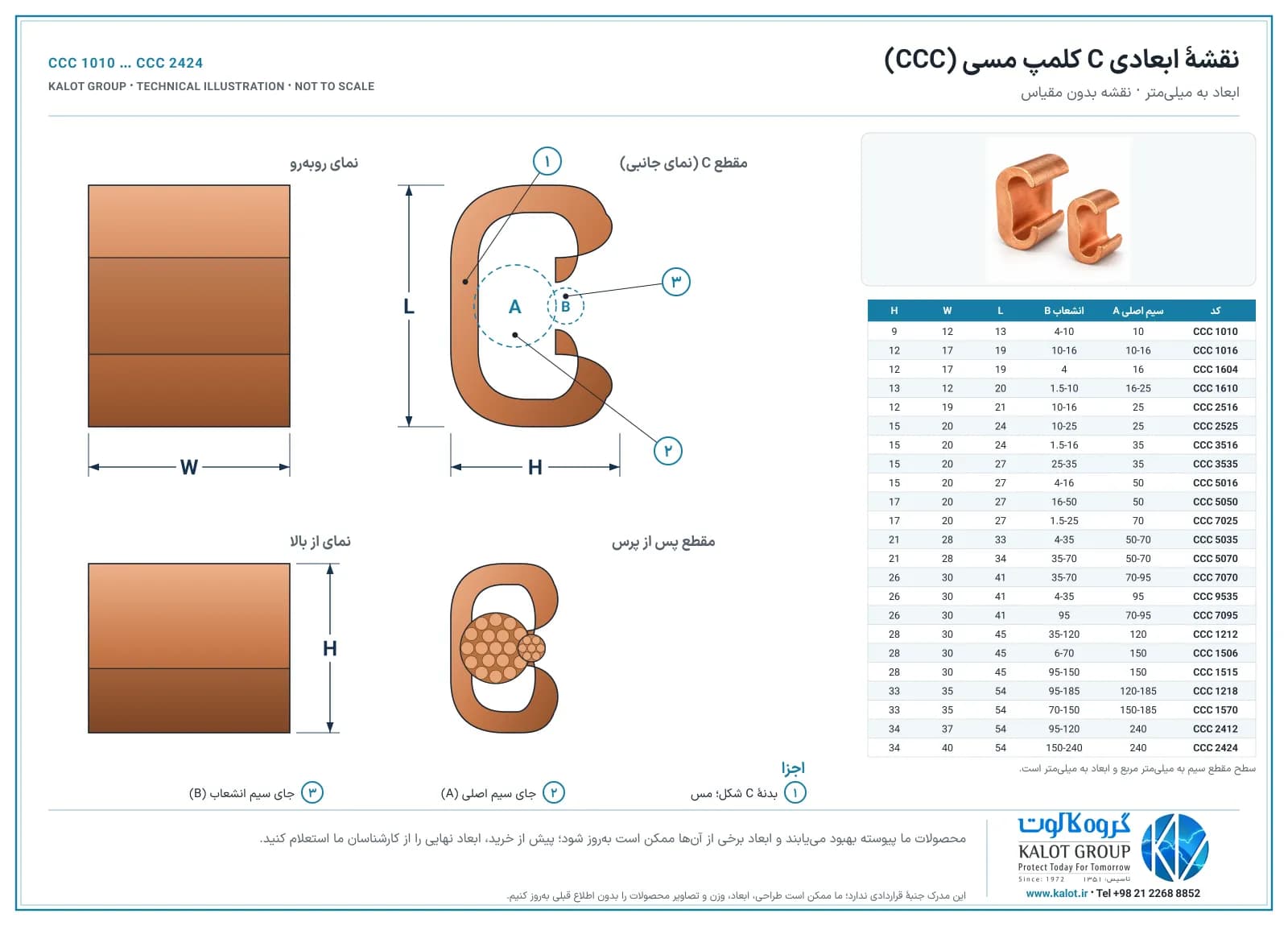

نقشهٔ ابعادی C کلمپ مسی
دانلود نقشهٔ ابعادی (PDF)

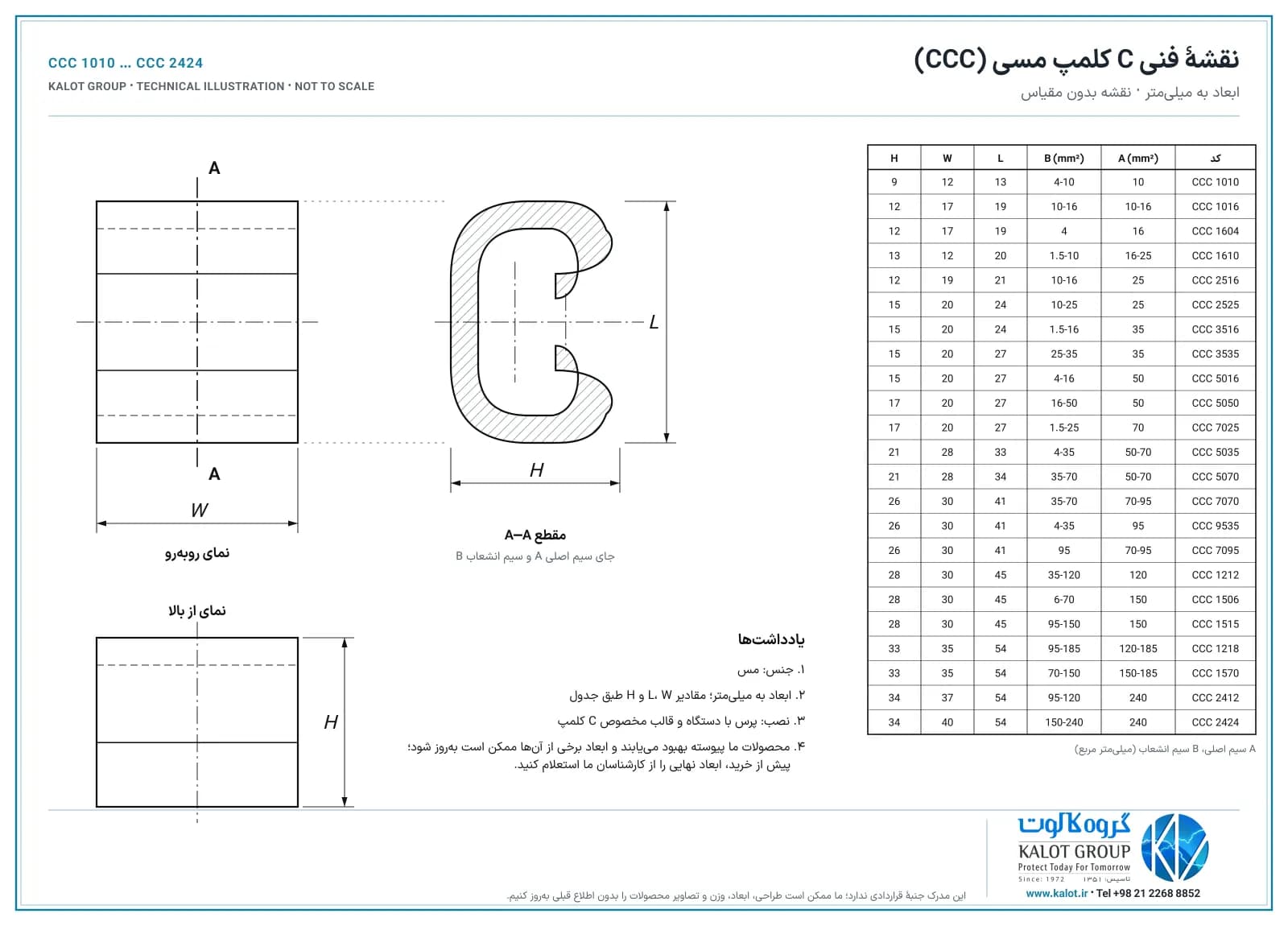

نقشهٔ فنی C کلمپ
دانلود نقشهٔ فنی (PDF)
برای نمایش بزرگ کلیک کنید
کاربردهای C کلمپ (سی کلمپ) در سیستم ارت
- گرفتن انشعاب از سیم لخت مسی اصلی شبکهٔ زمین برای اتصال تجهیزات، تابلوها و بدنه‌های فلزی، بدون بریدن سیم اصلی
- اتصال موازی و ادامهٔ مسیر دو سیم مسی در شبکهٔ ارت پست‌ها و تأسیسات صنعتی
- اتصال سیمهای همبندی سازه، سینی کابل و تجهیزات به سیم اصلی ارت
- جایی که جوش احتراقی ممکن یا به‌صرفه نیست و اتصال قرار نیست باز شود

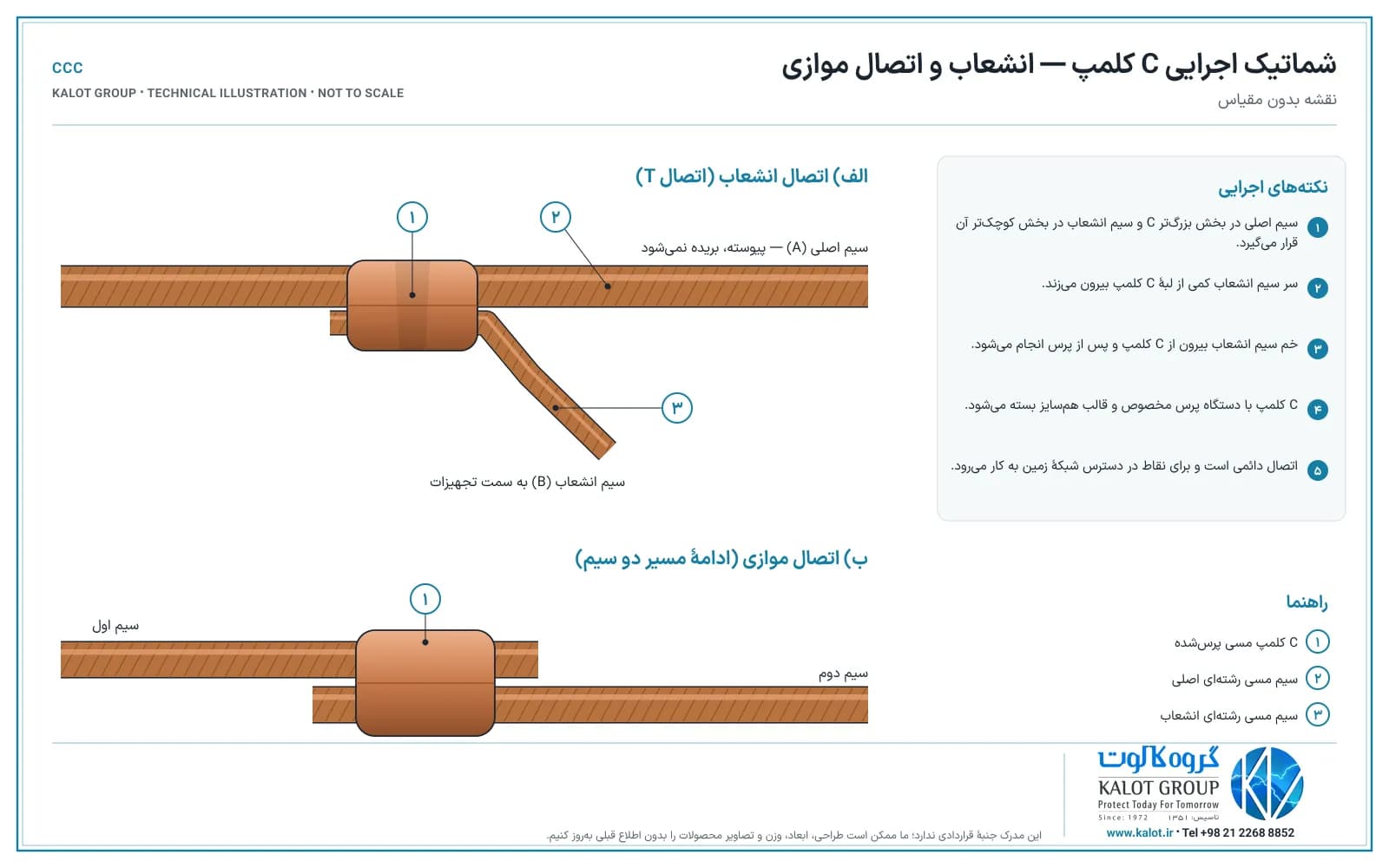

شماتیک اجرایی اتصال انشعاب با C کلمپ
دانلود شماتیک اجرایی (PDF)

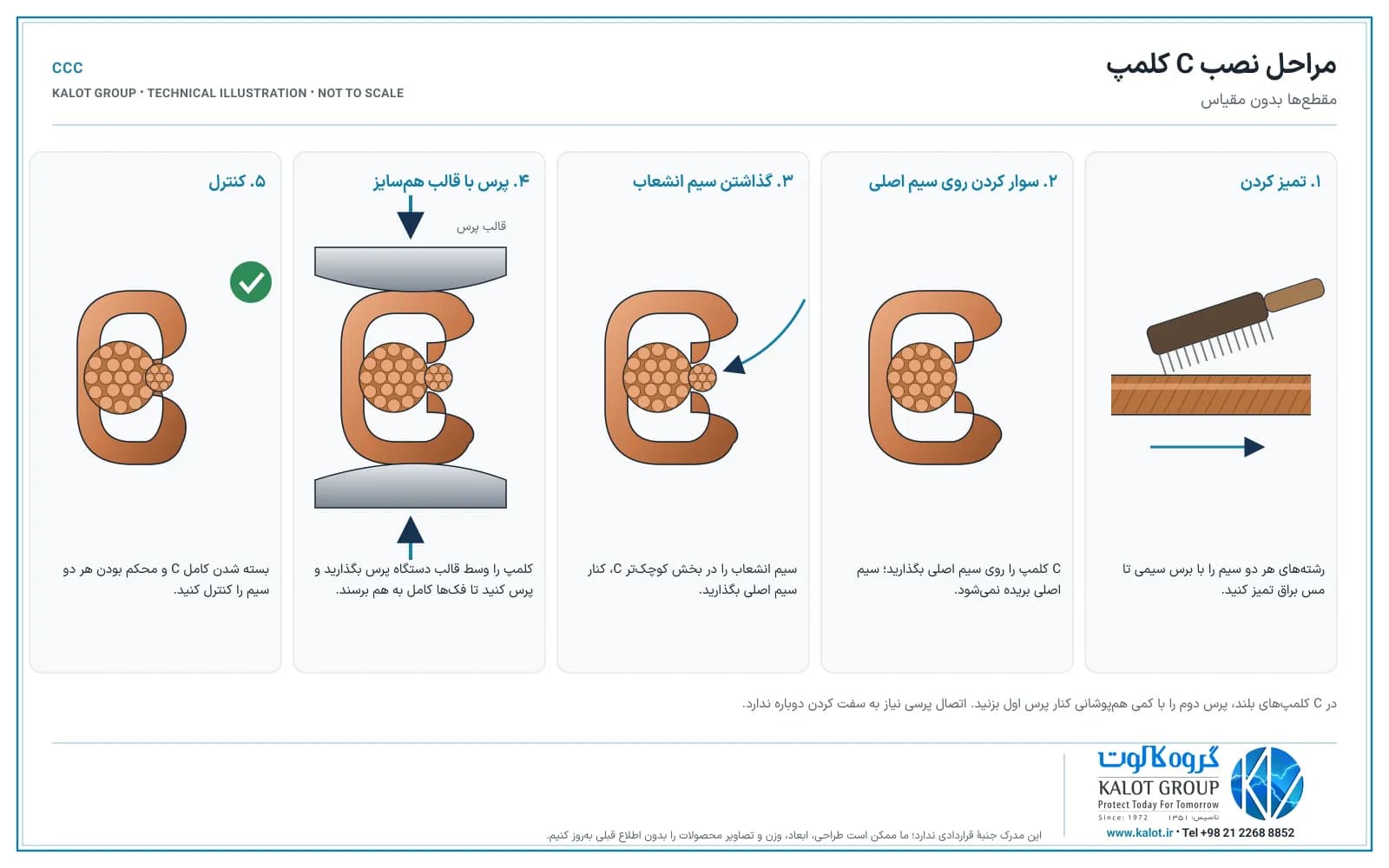

مراحل نصب و پرس C کلمپ
- کد C کلمپ را با سطح مقطع سیم اصلی (A) و سیم انشعاب (B) از جدول کدها انتخاب کنید؛ هر دو سیم باید در محدودهٔ همان کد باشند.
- رشته‌های هر دو سیم مسی را در محل اتصال با برس سیمی تمیز کنید تا مس براق دیده شود؛ داخل C کلمپ هم باید تمیز و بدون چربی باشد.
- C کلمپ را روی سیم اصلی، بدون بریدن آن، سوار کنید؛ سیم اصلی در بخش بزرگ‌تر C می‌نشیند.
- سیم انشعاب را در بخش کوچک‌تر C، کنار سیم اصلی بگذارید؛ سر سیم انشعاب کمی از لبهٔ کلمپ بیرون بزند.
- قالب متناسب با سایز کلمپ را روی دستگاه پرس مخصوص C کلمپ ببندید؛ قالب دیگر به کار نبرید.
- کلمپ را وسط قالب قرار دهید و پرس کنید تا دو فک قالب کامل به هم برسند. در کلمپ‌های بلند، پرس دوم را با کمی هم‌پوشانی کنار پرس اول بزنید.
- پس از پرس، کامل بسته شدن C، نبود ترک و محکم بودن هر دو سیم را کنترل کنید.
دانلود مراحل نصب (PDF)
دستگاه پرس C کلمپ و قالب

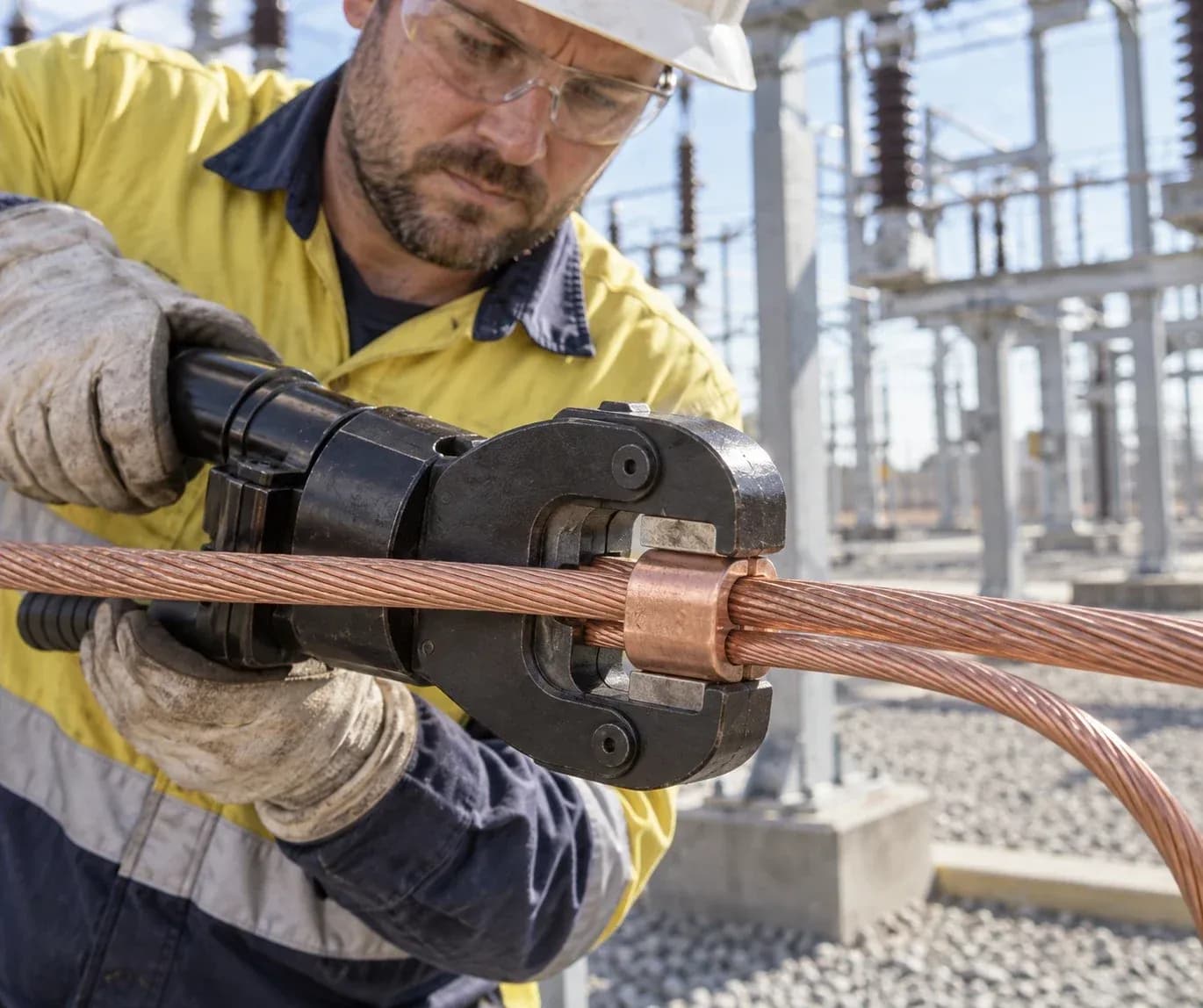

C کلمپ (کلمپ مسی پرسی) با دستگاه پرس مخصوص C کلمپ، دستی هیدرولیک یا برقی، و قالب هم‌اندازهٔ کلمپ بسته میشود. قالب، کلمپ را به شکل بیضی فشرده می‌کند و هر دو سیم را در خود قفل می‌کند. برای انتخاب دستگاه و قالب مناسب پروژه‌تان، با کارشناسان ما تماس بگیرید.
بازدید اتصال پرسی C کلمپ
اتصال پرسی نیاز به سفت کردن دوباره ندارد. در بازدید دوره‌ای سیستم زمین، سالم بودن ظاهر C کلمپ و سیم‌ها و نبود خوردگی یا آسیب مکانیکی را کنترل کنید.
استعلام C کلمپ
هنگام استعلام، نوع اتصال (انشعاب یا موازی) و سطح مقطع سیم اصلی و سیم انشعاب و تعداد مورد نیاز را اعلام کنید تا کارشناسان ما کد مناسب را به شما پیشنهاد کنند.
برای نمایش بزرگ کلیک کنید
در C کلمپ، که در بازار «سی کلمپ» یا «کلمپ مسی پرسی» هم گفته میشود، فشار اتصال را دستگاه پرس و قالب تعیین می‌کنند، نه دست نصاب؛ برای همین در یک پروژه با صدها انشعاب، همهٔ اتصال‌ها یکسان بسته میشوند. پیچی هم نیست که در طول زمان شل شود. مس کلمپ با سیم مسی هم‌جنس است و پس از پرس، رشته‌های هر دو سیم داخل کلمپ فشرده و قفل میشوند. اگر اتصال قرار نیست باز شود و جوش احتراقی ممکن یا به‌صرفه نیست، C کلمپ انتخاب مطمئن و سریعی است.
مزایای C کلمپ مسی پرسی
- اتصال دائمی و بدون پیچ: پیچ و مهره‌ای نیست که با لرزش، تغییر دما یا گذر زمان شل شود.
- کیفیت یکسان در همهٔ اتصال‌ها: فشار پرس را دستگاه و قالب تعیین می‌کنند؛ مهارت نصاب کمتر در کیفیت اتصال اثر دارد.
- تماس مس با مس: C کلمپ با سیم هم‌جنس است و پس از پرس، رشته‌های هر دو سیم در بدنهٔ مسی فشرده و قفل میشوند.
- سیم اصلی پیوسته می‌ماند: انشعاب بدون بریدن سیم اصلی گرفته میشود.
- نصب سریع، بدون آتش و حرارت: برخلاف جوش احتراقی، به قالب گرافیتی، پودر جوش و شرایط خشک نیازی نیست و در هر هوایی نصب میشود.
- قابل بازرسی: بسته شدن کامل C پس از پرس، با یک نگاه درستی اتصال را نشان میدهد.
مقایسهٔ C کلمپ با بست پیچی و جوش احتراقی
ویژگی | C کلمپ (پرسی) | بست پیچی | جوش احتراقی |
|---|---|---|---|
نوع اتصال | دائمی؛ باز نمی‌شود | قابل باز و بست | دائمی؛ دو هادی ذوب و یکپارچه میشوند |
ابزار نصب | دستگاه پرس و قالب هم‌سایز کلمپ | آچار؛ ترجیحاً آچار ترکمتر | قالب گرافیتی، پودر جوش و جرقه‌زن |
عامل اصلی کیفیت | کلمپ، قالب و دستگاه درست و پرس کامل | سفت شدن پیچ به اندازهٔ درست هنگام نصب | خشک و تمیز بودن قالب و هادی و گرم بودن قالب |
کنترل پس از نصب | بسته شدن کامل C و محکم بودن سیم‌ها | بازدید ظاهری؛ سفت کردن دوره‌ای توصیه نمی‌شود | ظاهر جوش: یکپارچه، مسی‌رنگ و بدون حفره |
آتش و حرارت | ندارد | ندارد | دارد (واکنش گرمازا) |
شرایط جوی | در هر هوایی | در هر هوایی | قالب و هادی باید خشک باشند |
محل مناسب | انشعاب‌ها و اتصال‌های موازی در دسترس | نقاط بازدید و جداسازی برای اندازه‌گیری | اتصال‌های مدفون در خاک |
استانداردهای IEEE 837 و IEC 62561-1 اتصال‌ها را بر اساس عملکرد می‌سنجند، نه روش ساخت: هر نوع اتصال، پرسی، پیچی یا جوشی، باید پس از چرخه‌های گرم و سرد شدن، خوردگی و جریان اتصال کوتاه، مقاومت الکتریکی‌اش در محدودهٔ مجاز بماند. برای همین، انتخاب میان این سه روش به محل اتصال، نیاز به باز کردن و شرایط اجرا بستگی دارد.
اگر این شرایط را دارید، این بست‌ها را هم ببینید
بست | چه زمانی |
|---|---|
وقتی اتصال باید قابل باز و بست بماند و با آچار بسته شود. | |
وقتی دستگاه پرس در دسترس نیست یا اتصال در فضای خیلی کم بسته میشود. | |
وقتی دو سیم باید هم‌زمان به سازهٔ فلزی هم وصل شوند. |
مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
C کلمپ کالوت، مانند همهٔ بست‌های ارتینگ ما، بر اساس IEC 62561-1 طراحی و ساخته میشود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه و زمین، از جمله بست‌ها، را تعیین می‌کند. در این استاندارد، قطعات اتصال برای عبور جریان صاعقه در دو ردهٔ H (سنگین) و N (معمولی) سنجیده میشوند و پیش از آن، در شرایط خورندهٔ مه نمکی و اتمسفر گوگردی قرار می‌گیرند تا رفتار اتصال در طول زمان روشن شود.
IEC 62305-3 و BS 7430 بازرسی دوره‌ای سیستم زمین را پیش‌بینی می‌کنند؛ به همین دلیل اتصال‌های پیچی باید در جایی قرار بگیرند که دیده، سفت و در صورت نیاز برای اندازه‌گیری باز شوند، مثلاً داخل چاهک بازدید یا روی سازه.
مدارک و دانلودها
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی C کلمپ مسی (CCC) | جدول ابعاد ۲۳ کدزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی C کلمپ مسی (CCC) | مقطع A–A و جدول ابعادزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی C کلمپ | اتصال انشعاب و اتصال موازیزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب C کلمپ در پنج گامزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
C کلمپ برای چه سایز سیمی مناسب است؟
برای سیمهای مسی رشتهای سیستم ارت و همبندی، از ۱٫۵ تا ۲۴۰ میلیمتر مربع؛ هر کد برای یک محدودهٔ سطح مقطع سیم اصلی و سیم انشعاب ساخته شده است و هر دو سیم باید در همان محدوده باشند.
C کلمپ (سی کلمپ) چیست و چه کاربردی دارد؟
قطعهای مسی و C شکل که سیم اصلی و سیم انشعاب را کنار هم در خود جا میدهد و با پرس روی آنها فشرده میشود تا یک اتصال دائمی بسازد؛ برای گرفتن انشعاب از سیم ارت اصلی بدون بریدن آن و برای اتصال موازی دو سیم.
C کلمپ را با چه دستگاهی پرس می‌کنند؟
با دستگاه پرس مخصوص C کلمپ و قالب متناسب با سایز کلمپ. قالب نادرست، اتصال ناقص می‌سازد.
آیا C کلمپ بعد از پرس باز میشود؟
نه؛ C کلمپ با پرس بسته میشود و برای اتصالی است که قرار نیست باز شود. برای اتصال قابل باز و بست، بست موازی دوپیچ یا اسپلیت بولت را ببینید.
سایز C کلمپ را چطور انتخاب کنیم؟
بر اساس سطح مقطع سیم اصلی (A) و سیم انشعاب (B)؛ هر دو باید در محدودهٔ همان کد باشند. مثلاً برای سیم اصلی ۵۰ و انشعاب ۲۵ میلیمتر مربع، کد CCC 5050 مناسب است.
فرق C کلمپ با جوش احتراقی چیست؟
هر دو اتصال دائمی میسازند. C کلمپ بدون آتش و در هر هوایی نصب میشود و برای انشعابهای در دسترس مناسب است؛ برای اتصالهایی که در خاک دفن میشوند، جوش احتراقی انتخاب میشود.
C کلمپ مسی برای سیم آلومینیومی هم مناسب است؟
C کلمپ کالوت مسی و برای سیمهای مسی ساخته شده است؛ برای سیم آلومینیومی با کارشناسان ما مشورت کنید.
