معرفی کامل محصول
صفحهٔ همبندی آرماتور با سیم برای سازه‌های بتنی

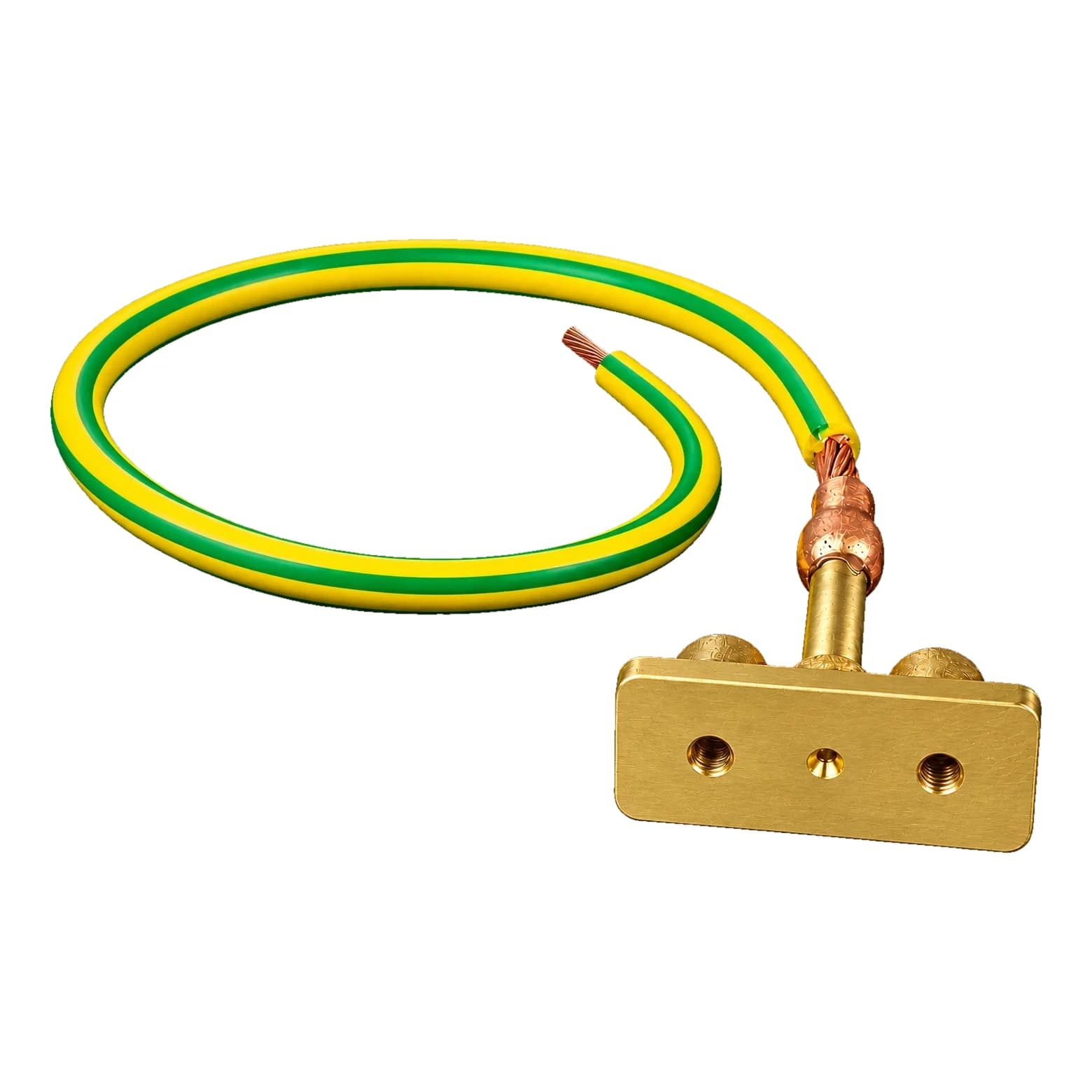

صفحهٔ همبندی آرماتور با سیم گروه کالوت صفحهٔ همبندی برنجیای است که یک متر سیم مسی ۷۰ میلیمتر مربع با روکش زرد و سبز، در کارخانه به ساقهٔ آن وصل شده است. صفحه همسطح رویهٔ ستون یا دیوار بتنی میماند و سر دیگر سیم، داخل بتن، با بست به میلگرد آرماتور بسته میشود؛ پس در کارگاه جوشکاری لازم نیست.
بدنه دو سوراخ رزوهدار M10 با فاصلهٔ ۴۰ میلیمتر دارد؛ یکی برای کابلشوی هادی ارت و دیگری برای هادی یا تسمهٔ دوم. اگر می‌خواهید هادی را خودتان به صفحه وصل کنید، صفحهٔ همبندی آرماتور برنجی را ببینید. برای آشنایی با همبندی و ارت فونداسیون، مقاله‌های مربوط را بخوانید.
آماده برای نصب، بدون جوش در کارگاه
سیم از کارخانه به صفحه وصل است؛ در کارگاه فقط صفحه را روی قالب ثابت می‌کنید و سر سیم را با بست به میلگرد می‌بندید.
- سیم مسی ۷۰ میلیمتر مربع، وصل‌شده در کارخانه
- بدون جوشکاری در کارگاه
- دو سوراخ رزوهدار M10
- بدنهٔ برنجی یکپارچه
سیم آماده
یک متر سیم مسی ۷۰ میلیمتر مربع با روکش زرد و سبز، از کارخانه به ساقهٔ صفحه وصل است.
دو نقطهٔ اتصال
دو سوراخ M10 روی رویه، برای کابلشوی هادی ارت و هادی یا تسمهٔ دوم.
جنس: برنج و مس
بدنه یک قطعهٔ برنجی یکپارچه است و سیم، مسی با روکش PVC زرد و سبز است؛ برنج با هادی و کابلشوی مسی هم‌خوانی دارد.
نقشه‌ها و دیتاشیت
دیتاشیت صفحهٔ همبندی آرماتور با سیم (PDF)نقشهٔ ابعادی، نقشهٔ فنی، نمای انفجاری، شماتیک اجرایی، مراحل نصب و حالت‌های اتصال را در همین صفحه و با فایل PDF، کنار دیتاشیت، در اختیار دارید.
پیشنهاد کارشناسان گروه کالوت
هنگام استعلام، تعداد نقطه‌ها، نوع سازه، فاصلهٔ صفحه تا نزدیکترین میلگرد و قطر آن را بفرستید تا کارشناسان ما بست و کابلشوی مناسب را پیشنهاد کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | صفحهٔ همبندی (نقطهٔ اتصال ارت ثابت) با سیم مسی، برای سازه‌های بتنی |
جنس بدنه | برنج، یکپارچه |
صفحه | 70 × 40 × 5 mm، با نشان ارت و نام کالوت |
سوراخ اتصال | 2 × M10 (رزوهٔ معمولی)، عمق 22 mm، با فاصلهٔ 40 mm |
ساقه | Ø15 تا 40 mm، سپس Ø8؛ طول کل بدنه 100 mm |
سیم | مس، 70 mm²، روکش PVC زرد و سبز، طول 1000 mm |
اتصال سیم به ساقه | در کارخانه، با بوش روی سر ساقه |
اتصال به آرماتور | سر لخت سیم با بست U به میلگرد |
اتصال بیرونی | کابلشو یا تسمه با پیچ M10 |
محل نصب | رویهٔ ستون، دیوار، فونداسیون و تیر بتنی |
اندازه‌ها
مدل | صفحه (mm) | سوراخ اتصال | طول بدنه L (mm) | سیم | وزن بدنه (g) |
|---|---|---|---|---|---|
دوسوراخ با سیم | 70 × 40 × 5 | 2 × M10 | 100 | 70 mm² × 1000 mm | 242 |
اندازه‌ها به میلیمتر و وزن بدنهٔ برنجی بدون سیم به گرم است. هر دو سوراخ رزوهٔ M10 به عمق حدود ۲۲ میلیمتر دارند و فاصلهٔ آن‌ها ۴۰ میلیمتر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

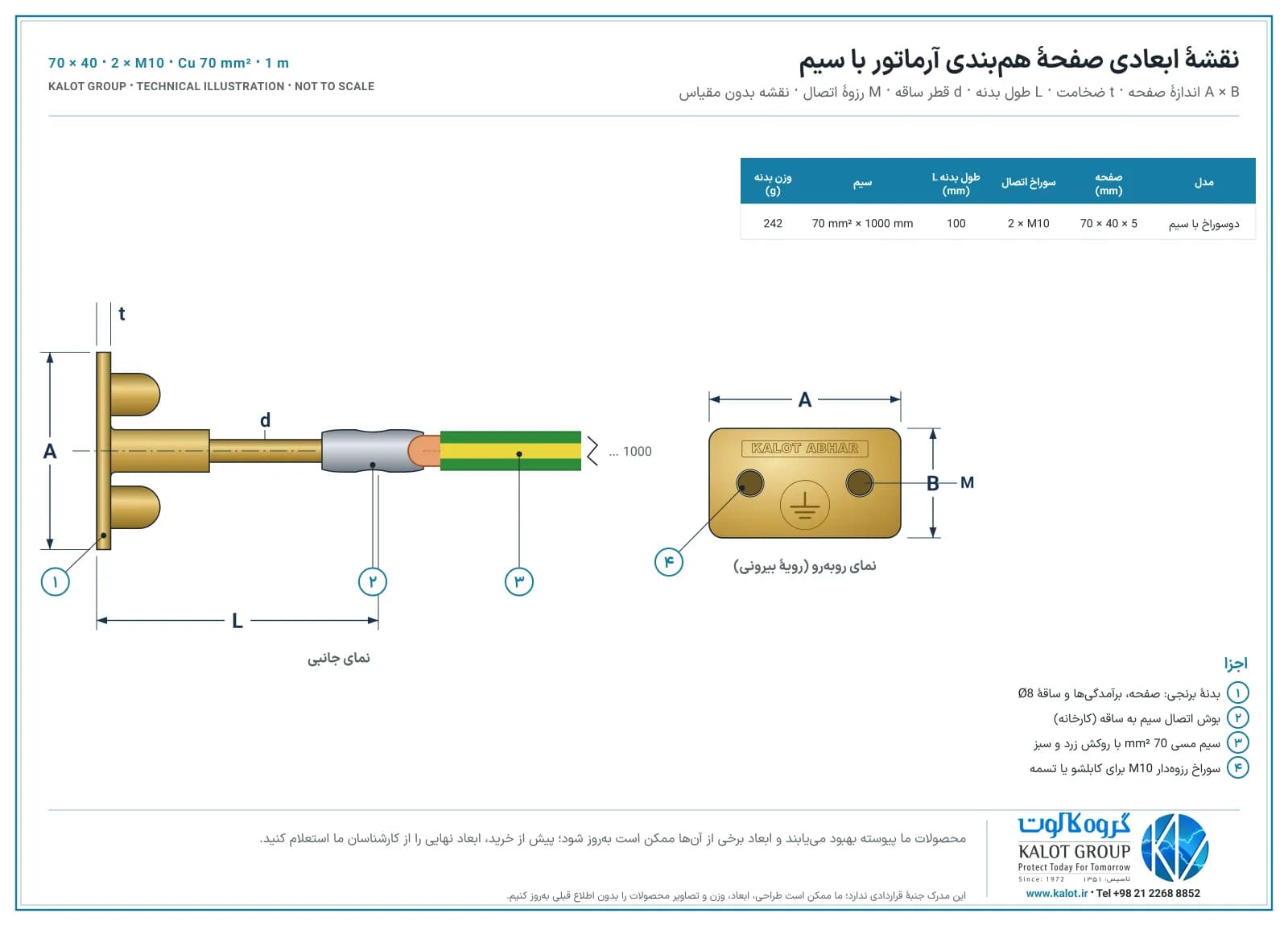

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

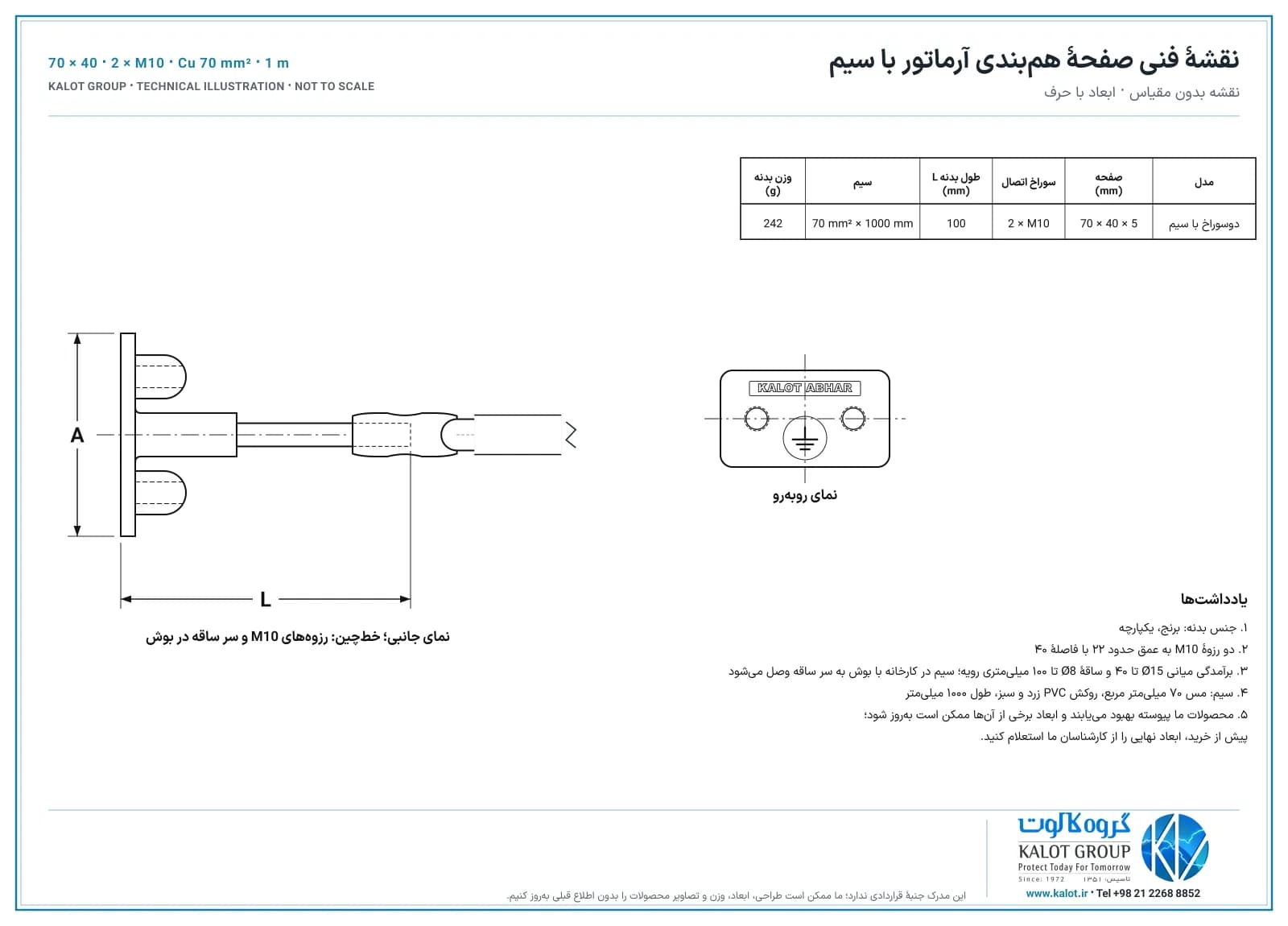

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)

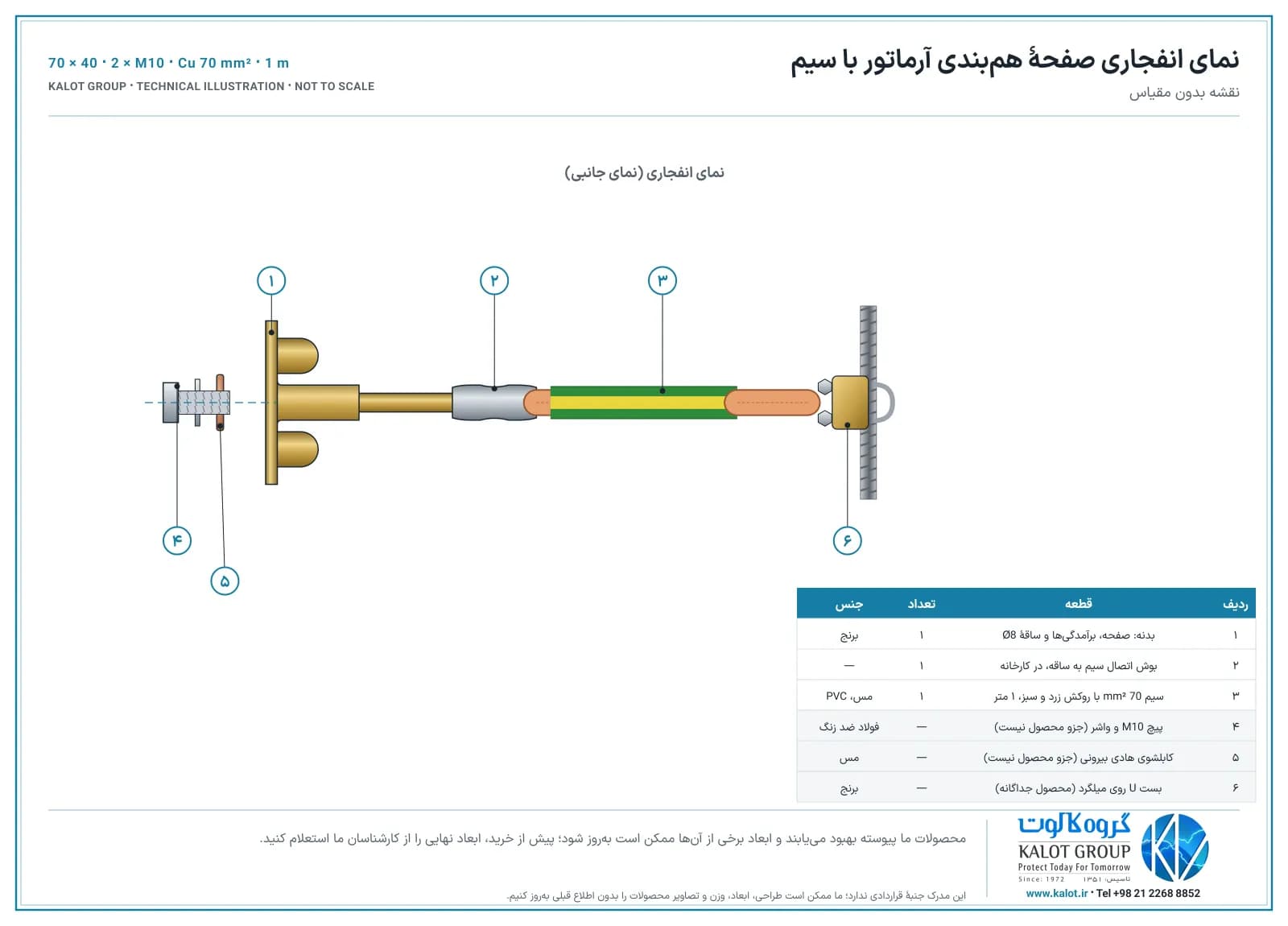

نمای انفجاری
دانلود نمای انفجاری (PDF)
ساختار صفحه
بدنه یک قطعهٔ برنجی یکپارچه است: صفحه‌ای که همسطح رویهٔ بتن میماند، دو برآمدگی پشت سوراخ‌های رزوهدار، برآمدگی میانی به قطر ۱۵ میلیمتر تا ۴۰ میلی‌متری رویه و پس از آن ساقه‌ای به قطر ۸ میلیمتر تا ۱۰۰ میلی‌متری رویه. سیم مسی در کارخانه با بوشی روی سر ساقه به آن وصل شده است؛ سر آزاد سیم داخل بتن با بست به میلگرد بسته میشود و دو سوراخ M10 روی رویه، جای کابلشوی هادی ارت یا تسمه است.
برای نمایش بزرگ کلیک کنید
کاربردهای صفحهٔ همبندی با سیم
- ستون و دیوار بتنی: نقطهٔ اتصال همبندی آرماتور ستون‌ها و دیوارها به ارتبار (شینهٔ ارت) و همبندی اصلی ساختمان.
- فونداسیون و دیوار زیرزمین: خروجی الکترود زمین فونداسیون و آرماتور فونداسیون روی دیوار، برای اتصال به ارتبار و اندازه‌گیری.
- هادی نزولی صاعقه‌گیر: اتصال هادی نزولی سیستم حفاظت در برابر صاعقه به آرماتور ستون؛ سوراخ دوم برای هادی یا تسمهٔ دیگر میماند.
- پروژه‌های پرنقطه: وقتی تعداد نقطه‌های همبندی زیاد است و جوشکاری در کارگاه دشوار یا زمان‌بر است.

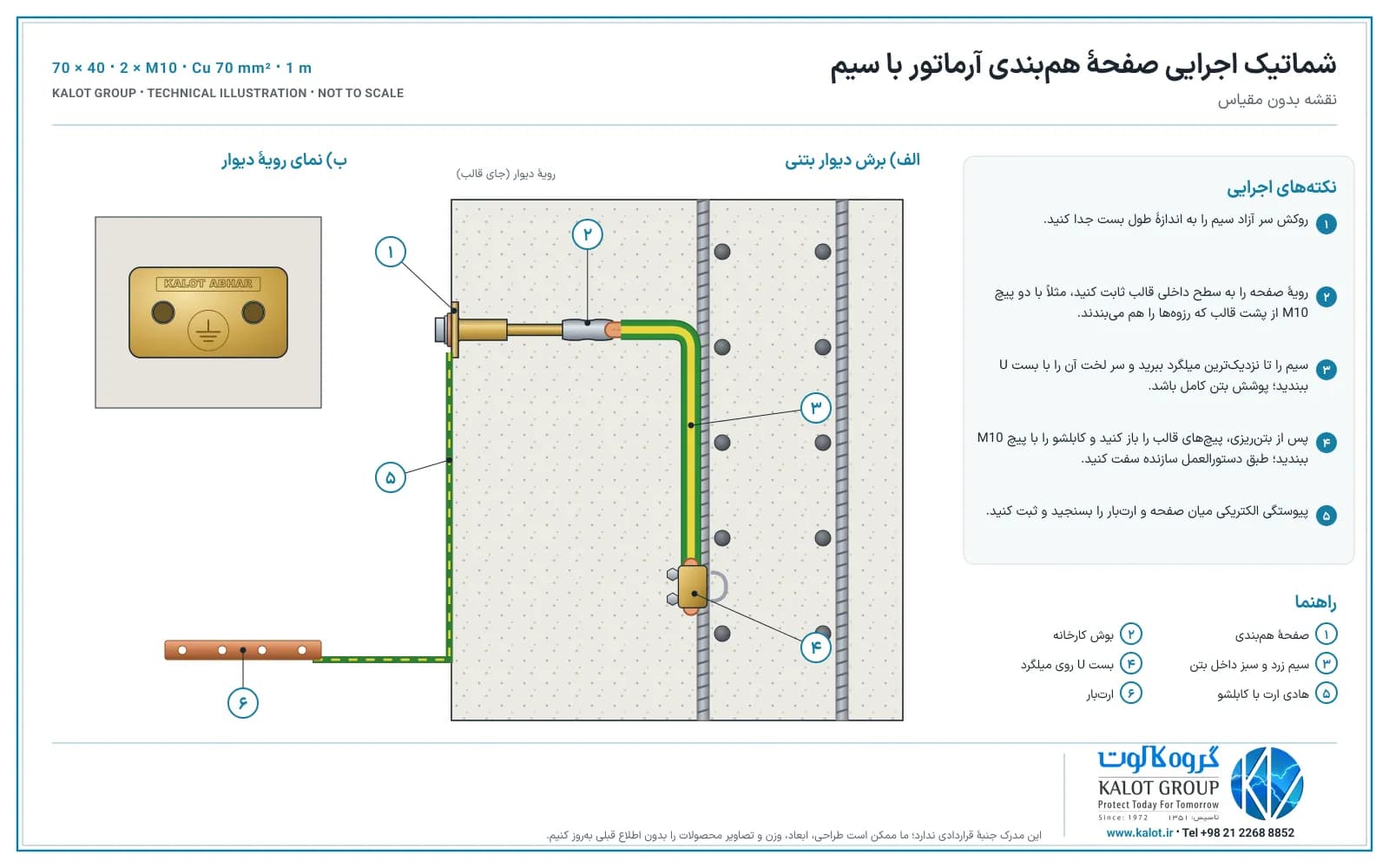

شماتیک اجرایی
دانلود شماتیک اجرایی (PDF)

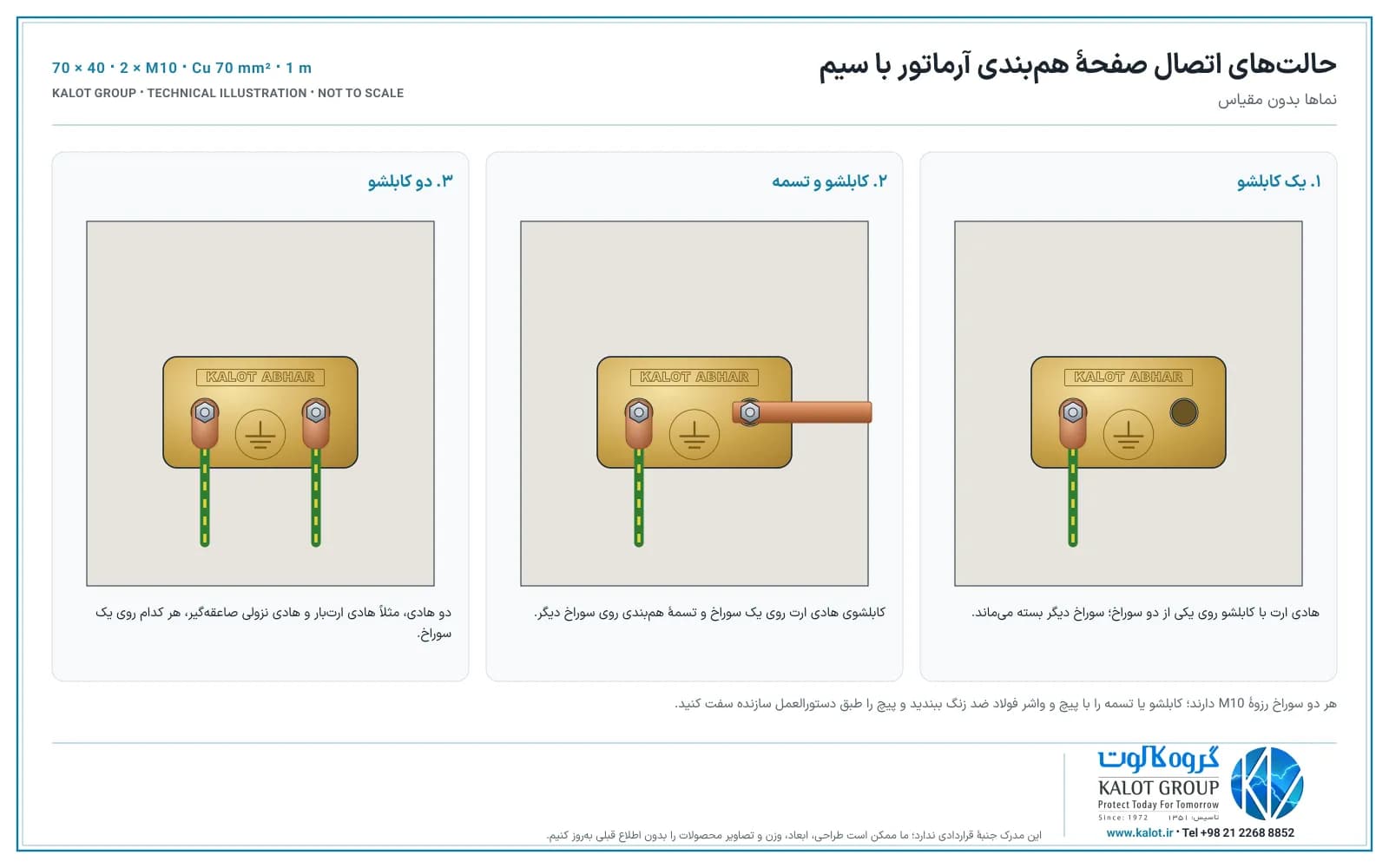

حالت‌های اتصال
دانلود حالت‌های اتصال (PDF)
مراحل نصب صفحهٔ همبندی با سیم
- روکش سر آزاد سیم را به اندازهٔ طول بست جدا کنید.
- صفحه را طوری به سطح داخلی قالب ثابت کنید که رویهٔ آن کاملاً به قالب بچسبد، مثلاً با دو پیچ M10 که از سوراخ‌هایی در قالب در رزوه‌های آن بسته می‌شوند؛ همین پیچ‌ها تا پایان بتنریزی رزوهها را می‌بندند و دوغاب بتن وارد آن‌ها نمی‌شود.
- سیم را تا نزدیکترین میلگرد ببرید و سر لخت آن را با بست U اتصال سیم به میله ارت و میلگرد به آن ببندید؛ بست را متناسب با قطر میلگرد انتخاب کنید و پوشش بتن روی سیم و بست باید کامل باشد.
- پس از بتنریزی، پیچ‌های نگه‌دارندهٔ صفحه را باز کنید و قالب را بردارید؛ صفحه همسطح رویهٔ بتن میماند.
- کابلشوی هادی ارت یا تسمه را با پیچ M10 و واشر روی صفحه ببندید و پیچ را طبق دستورالعمل سازنده سفت کنید.
- پیوستگی الکتریکی میان صفحه و آرماتور یا ارتبار را با اهممتر مقاومت پایین بسنجید و ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
برای نصب، سیم‌لخت‌کن، آچار (برای پیچ‌های قالب، بست U و پیچ کابلشو) و اهممتر مقاومت پایین لازم است.
کنترل و اندازه‌گیری
پیش از بتنریزی، محکم بودن صفحه روی قالب و بست سیم روی میلگرد را کنترل کنید. پس از بتنریزی، پیوستگی الکتریکی میان صفحه‌ها و ارتبار را با اهممتر مقاومت پایین بسنجید و ثبت کنید؛ دربارهٔ اندازه‌گیری مقاومت زمین هم مقالهٔ مربوط را ببینید.
انتخاب و استعلام قیمت
برای استعلام قیمت صفحهٔ همبندی آرماتور با سیم، تعداد، نوع سازه، فاصلهٔ صفحه تا نزدیکترین میلگرد و قطر آن را برای کارشناسان ما بفرستید.
برای نمایش بزرگ کلیک کنید
در ساختمان بتنی، آرماتور می‌تواند بخشی از سیستم زمین و همبندی باشد، به شرط آنکه مطمئن به آن وصل شود؛ ولی پس از بتنریزی در دسترس نیست. صفحهٔ همبندی با سیم این اتصال را آماده به کارگاه می‌آورد: سیم از کارخانه به صفحه وصل است و در کارگاه فقط سر آن با بست به میلگرد بسته میشود. در پروژه‌هایی با نقطه‌های همبندی زیاد، این کار زمان نصب را کم می‌کند و جوشکاری در کارگاه لازم نیست.
مزایای صفحهٔ همبندی با سیم
- بدون جوش در کارگاه: اتصال سیم به صفحه در کارخانه انجام شده است.
- نصب سریع: صفحه روی قالب ثابت و سر سیم با بست به میلگرد بسته میشود.
- سیم ۷۰ میلیمتر مربع: با روکش زرد و سبز که هادی ارت را مشخص می‌کند.
- دو نقطهٔ اتصال: دو سوراخ M10 برای کابلشو و تسمه.
- بدون تخریب بتن: اتصال به آرماتور پیش از بتنریزی انجام میشود.
صفحهٔ همبندی با سیم یا بدون سیم؟
ویژگی | صفحهٔ همبندی با سیم | صفحهٔ همبندی برنجی (بدون سیم) |
|---|---|---|
اتصال به آرماتور | سیم ۷۰ میلیمتر مربع، وصل‌شده در کارخانه، و بست U | هادی مسی با جوش احتراقی به ساقه، و بست U |
جوشکاری در کارگاه | لازم نیست | برای اتصال هادی به ساقه |
مدل‌ها | دوسوراخ ۷۰ × ۴۰ | تکسوراخ ۸۰ × ۴۰ (افقی و عمودی) و دوسوراخ ۷۰ × ۴۰ |
ساقه | Ø8، طول کل ۱۰۰ | مخروطی، طول کل ۵۵ یا ۴۰ |
اگر هادی را خودتان به صفحه وصل می‌کنید، صفحهٔ همبندی آرماتور برنجی و برای اتصال بی‌جوش با میلهٔ فولادی، باندینگ پوینت فولاد ضد زنگ را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای بستن سر سیم به میلگرد. | |
وقتی هادی را خودتان به صفحه وصل می‌کنید. | |
وقتی اتصال بی‌جوش با میلهٔ فولادی می‌خواهید. | |
برای سر هادی بیرونی. | |
برای جمع کردن هادی‌های همبندی. |
مقایسهٔ همهٔ بست‌های ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
صفحهٔ همبندی گروه کالوت بر اساس IEC 62561-1 طراحی و ساخته میشود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله سیستم زمین آن، را تعیین می‌کند.
IEC 62305-3 آرماتور سازهٔ بتنی را، به شرط پیوستگی الکتریکی، از اجزای طبیعی سیستم حفاظت در برابر صاعقه می‌داند و اتصال آن به سیستم زمین را لازم می‌داند. IEC 60364-5-54 هم آرماتور فونداسیون (جز بتن پیش‌تنیده) را، با اتصال مطمئن، الکترود زمین می‌شمارد.
مبحث سیزدهم مقررات ملی ساختمان همبندی اصلی را در همهٔ ساختمان‌ها لازم می‌داند و میلگردهای فولادی داخل بتن مسلح را از انواع الکترود زمین می‌شمارد.
جای نقطه‌های اتصال، سطح مقطع هادی‌ها و روش اتصال را طراح سیستم زمین تعیین می‌کند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی صفحهٔ همبندی آرماتور با سیمزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی صفحهٔ همبندی آرماتور با سیمزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری صفحهٔ همبندی آرماتور با سیمزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی صفحهٔ همبندی آرماتور با سیمزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال صفحهٔ همبندی آرماتور با سیمزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب صفحهٔ همبندی آرماتور با سیمزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
صفحهٔ همبندی آرماتور با سیم چیست؟
صفحهٔ همبندی برنجیای است که سیم مسی آن از کارخانه به ساقهاش وصل شده است. صفحه همسطح رویهٔ بتن میماند، سر سیم داخل بتن با بست به میلگرد وصل میشود و هادی ارت یا همبندی با کابلشو و پیچ M10 روی صفحه بسته میشود.
سیم آن چه مشخصاتی دارد؟
سیم مسی ۷۰ میلیمتر مربع با روکش PVC زرد و سبز و طول یک متر که در کارخانه با بوشی روی سر ساقه به صفحه وصل شده است.
ابعاد و جنس صفحه چیست؟
بدنه از برنج و یکپارچه است؛ صفحه ۷۰ × ۴۰ با ضخامت ۵ میلیمتر، دو سوراخ رزوهدار M10 با فاصلهٔ ۴۰ میلیمتر و طول کل بدنه تا سر ساقه ۱۰۰ میلیمتر است.
صفحهٔ همبندی با سیم چطور نصب میشود؟
روکش سر سیم را جدا کنید، صفحه را روی سطح داخلی قالب ثابت کنید (مثلاً با پیچ M10 از پشت قالب) و سر لخت سیم را با بست U به نزدیکترین میلگرد ببندید. پس از بتنریزی و برداشتن قالب، کابلشوی هادی ارت را روی صفحه ببندید.
سیم با چه بستی به آرماتور وصل میشود؟
با بست U اتصال سیم به میله ارت و میلگرد گروه کالوت که سر لخت سیم را محکم به میلگرد می‌بندد.
با صفحهٔ همبندی برنجی بدون سیم چه فرقی دارد؟
در صفحهٔ همبندی آرماتور برنجی هادی در کارگاه با جوش احتراقی به ساقه وصل میشود و آن صفحه مدلهای تکسوراخ و دوسوراخ دارد؛ در صفحهٔ همبندی با سیم، سیم از کارخانه وصل است و جوشکاری در کارگاه لازم نیست.
پیچ کابلشو چه اندازه‌ای دارد؟
M10 با رزوهٔ معمولی؛ پیچ و واشر فولاد ضد زنگ به کار ببرید و پیچ را طبق دستورالعمل سازنده سفت کنید.
پس از بتنریزی چه کنترلی لازم است؟
تمیزی رزوهها را کنترل کنید و پیوستگی الکتریکی میان صفحه و آرماتور یا ارتبار را با اهممتر مقاومت پایین بسنجید و ثبت کنید.
برای استعلام قیمت چه اطلاعاتی بفرستیم؟
تعداد، نوع سازه، فاصلهٔ صفحه تا نزدیکترین میلگرد و قطر آن را بفرستید تا کارشناسان ما بست، کابلشو و قیمت را پیشنهاد کنند.
