معرفی کامل محصول

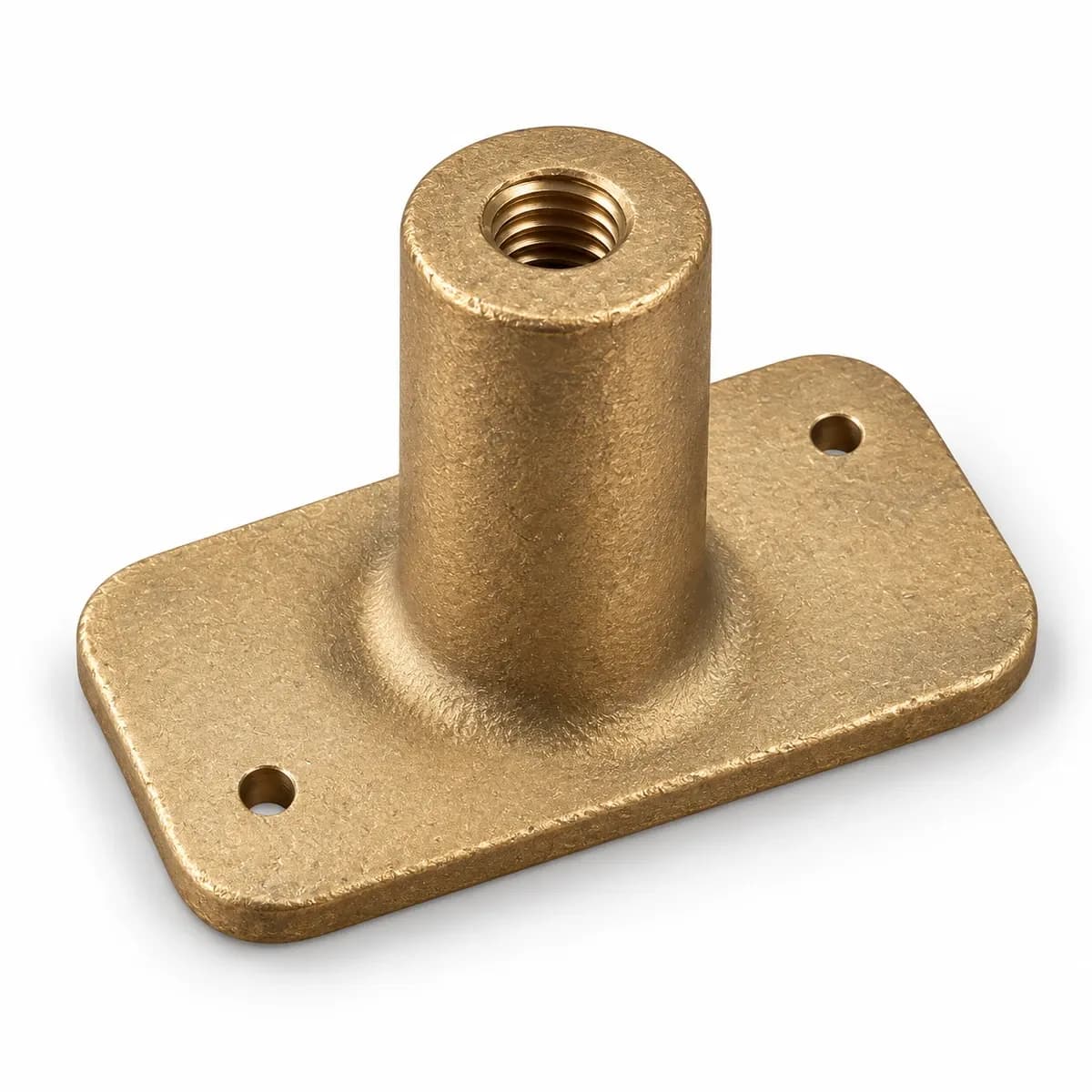

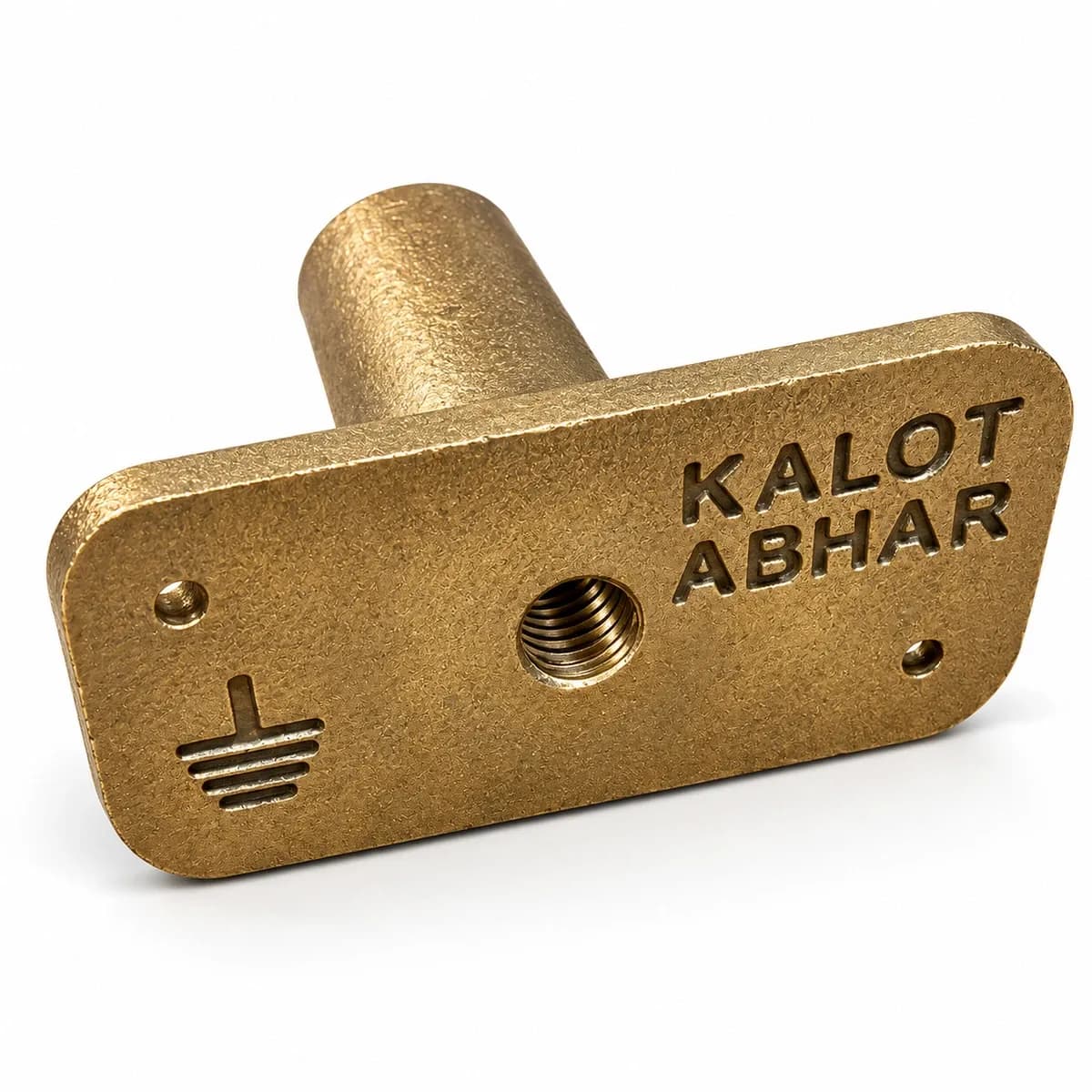

صفحهٔ همبندی آرماتور برنجی برای سازه‌های بتنی
صفحهٔ همبندی آرماتور برنجی گروه کالوت روی رویهٔ ستون یا دیوار بتنی نقطهٔ اتصال ارت ثابتی می‌سازد که از پشت به آرماتور وصل است. صفحه همسطح بتن میماند و هادی ارت یا همبندی با کابلشو روی پیچ M10 آن بسته میشود؛ داخل بتن، هادی مسی به ساقهٔ پشت صفحه جوش احتراقی میشود و با بست به میلگرد آرماتور وصل میشود.
صفحه را در سه مدل برنجی می‌سازیم: تکسوراخ افقی و عمودی با صفحهٔ ۸۰ × ۴۰ میلیمتر، و دوسوراخ با صفحهٔ ۷۰ × ۴۰ میلیمتر برای اتصال دو هادی. برای آشنایی با همبندی و ارت فونداسیون، مقاله‌های مربوط را ببینید.
دسترسی به آرماتور از رویهٔ بتن
صفحهٔ همبندی پیش از بتنریزی روی قالب نصب میشود و به آرماتور وصل میشود؛ پس از بتنریزی، هادی ارت یا همبندی بدون تخریب بتن با پیچ به آن بسته میشود.
- نقطهٔ اتصال ارت ثابت روی رویهٔ بتن
- برنج ریختگی یکپارچه
- یک یا دو سوراخ M10 برای کابلشو
- اتصال به آرماتور با هادی مسی
همسطح با رویهٔ بتن
صفحه روی قالب ثابت میشود و پس از باز کردن قالب، صاف و همسطح دیوار یا ستون میماند.
یک یا دو اتصال
مدل تکسوراخ برای یک هادی و مدل دوسوراخ برای دو هادی، مثلاً اتصال هم‌زمان به ارتبار و هادی نزولی.
جنس: برنج
صفحه و ساقه یک قطعهٔ برنجی ریختگی‌اند؛ برنج با هادی مسی و کابلشوی مسی هم‌خوانی دارد.
نقشه‌ها و دیتاشیت
دیتاشیت صفحهٔ همبندی آرماتور برنجی (PDF)نقشهٔ ابعادی سه مدل، نقشهٔ فنی، نمای انفجاری، شماتیک اجرایی، مراحل نصب و نمای سه‌بعدی را در همین صفحه و با فایل PDF، کنار دیتاشیت، در اختیار دارید.
پیشنهاد کارشناسان گروه کالوت
هنگام استعلام، مدل (تکسوراخ یا دوسوراخ)، تعداد نقطه‌ها، نوع سازه و سطح مقطع هادی را بفرستید تا کارشناسان ما بست، کابلشو و هادی مناسب را هم پیشنهاد کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | صفحهٔ همبندی (نقطهٔ اتصال ارت ثابت) برای سازه‌های بتنی |
جنس | برنج ریختگی، یکپارچه |
مدل‌ها | تکسوراخ افقی، تکسوراخ عمودی و دوسوراخ |
صفحه | 80 × 40 × 5 یا 70 × 40 × 5 mm، با نشان ارت و نام کالوت |
سوراخ اتصال | M10، یک یا دو عدد |
سوراخ نصب | دو سوراخ Ø3 در مدل تکسوراخ، برای میخ کردن به قالب |
ساقه | مخروطی پشت صفحه، داخل بتن |
اتصال به آرماتور | هادی مسی، جوش احتراقی به ساقه و بست U به میلگرد |
اتصال بیرونی | کابلشو و پیچ M10 |
محل نصب | رویهٔ ستون، دیوار، فونداسیون و تیر بتنی |
مدل‌ها و اندازه‌ها
مدل | صفحه (mm) | سوراخ اتصال | طول کل L (mm) | وزن (g) |
|---|---|---|---|---|
تکسوراخ افقی | 80 × 40 × 5 | 1 × M10 | 55 | 291 |
تکسوراخ عمودی | 40 × 80 × 5 | 1 × M10 | 55 | 291 |
دوسوراخ | 70 × 40 × 5 | 2 × M10 | 40 | 322 |
اندازه‌ها به میلیمتر و وزن به گرم است. در مدل تکسوراخ رزوهٔ M10 سرتاسری است و تا انتهای ساقه ادامه دارد؛ در مدل دوسوراخ عمق هر رزوهٔ رویه حدود ۲۲ میلیمتر است و انتهای ساقه هم رزوهٔ M10 به عمق حدود ۳۳ میلیمتر دارد. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

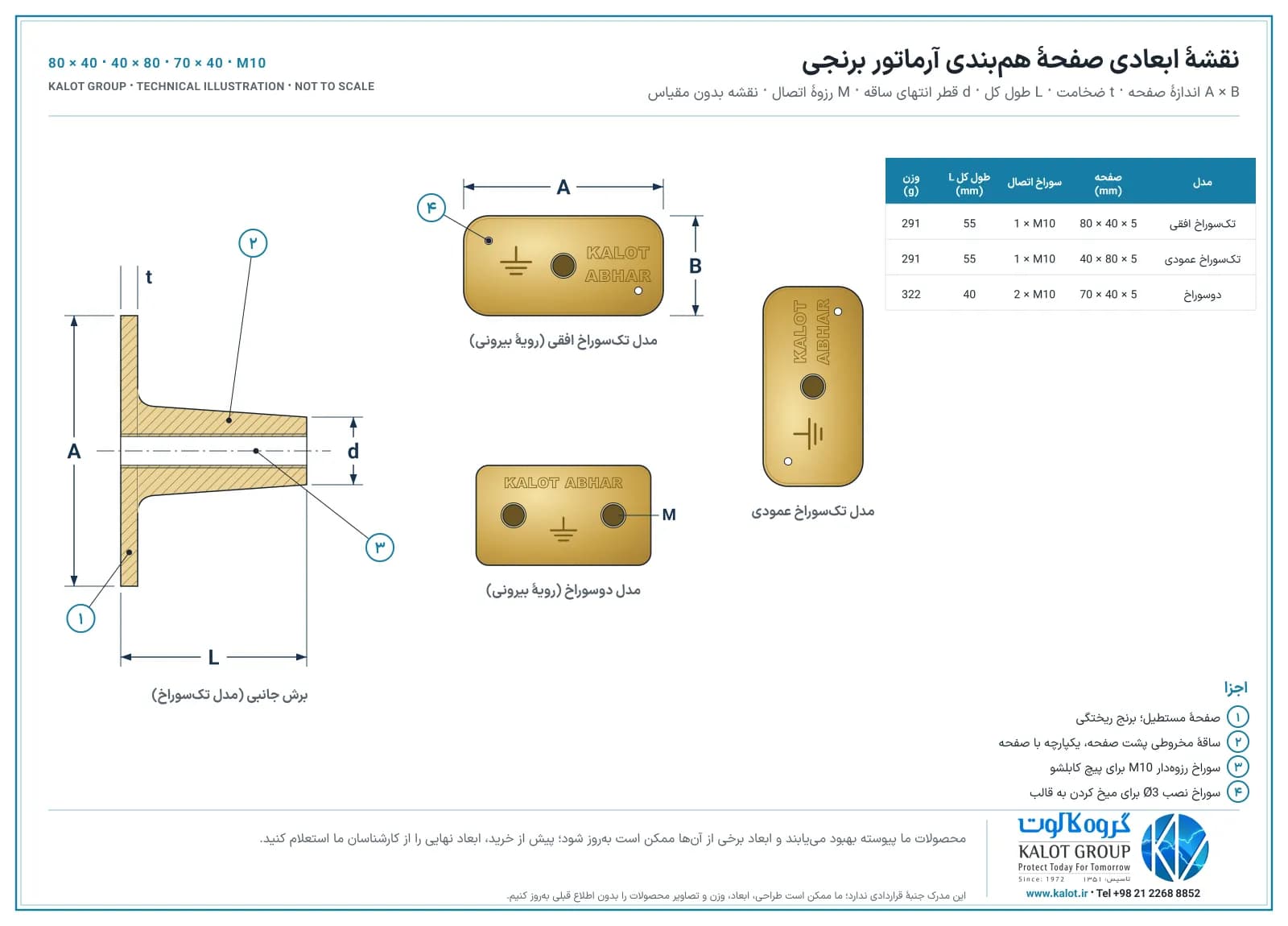

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

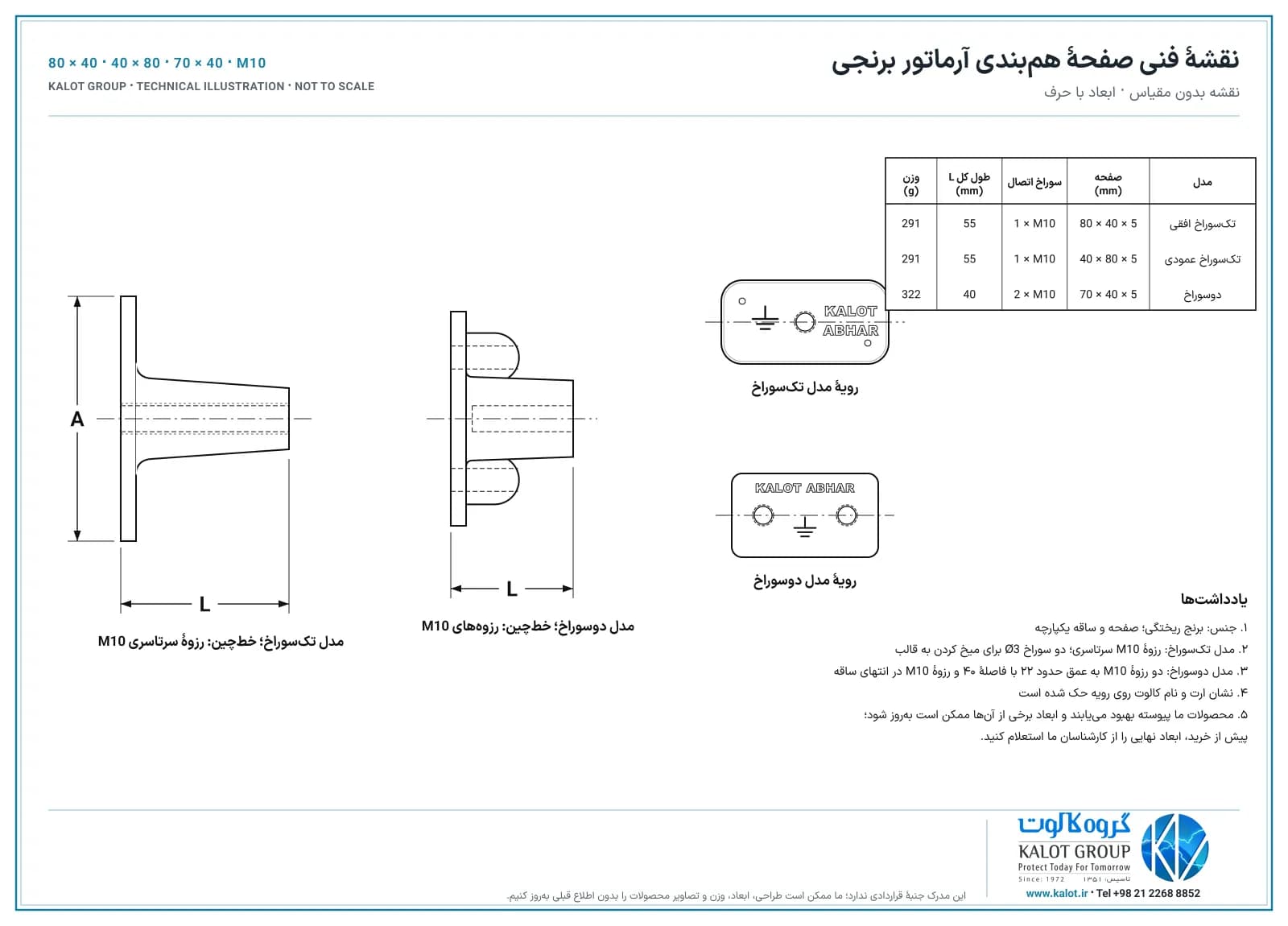

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)

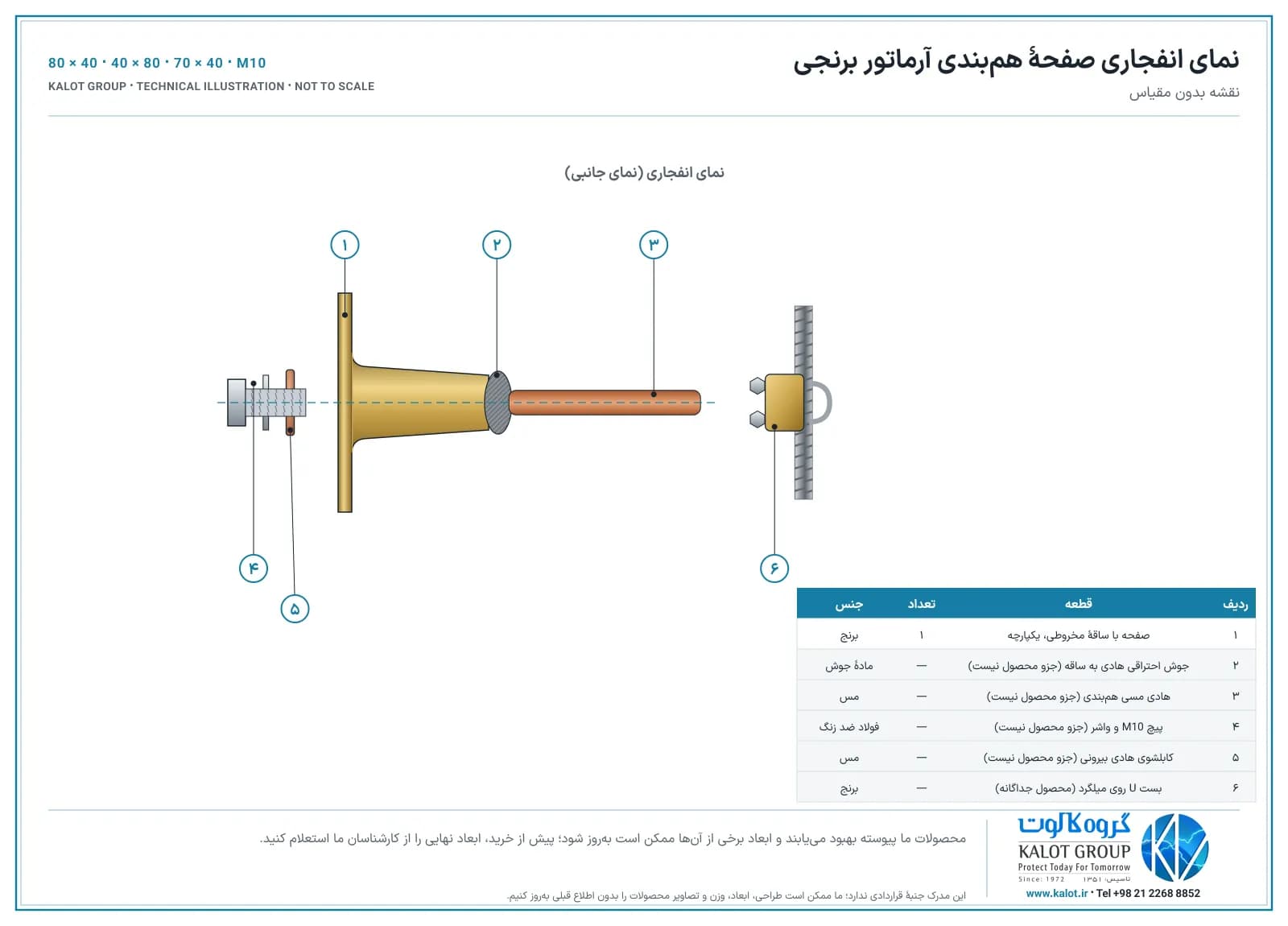

نمای انفجاری
دانلود نمای انفجاری (PDF)

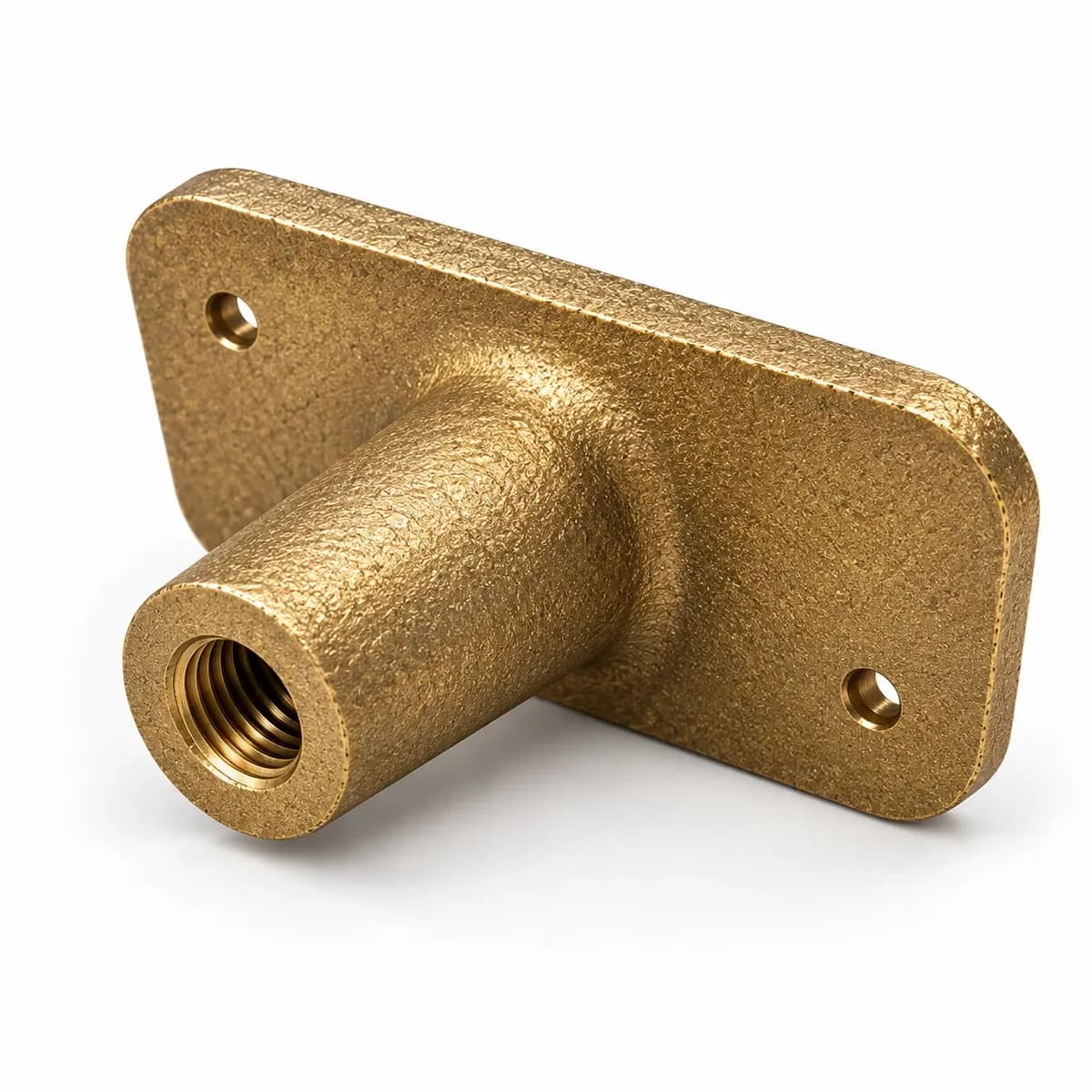

ساختار صفحه
صفحهٔ همبندی یک قطعهٔ برنجی ریختگی است: صفحه‌ای که همسطح رویهٔ بتن میماند و ساقه‌ای مخروطی پشت آن که داخل بتن قرار میگیرد. سوراخ رزوهدار M10 روی رویهٔ صفحه جای پیچ کابلشوی هادی بیرونی است؛ در مدل تکسوراخ این رزوه سرتاسری است و تا انتهای ساقه ادامه دارد. هادی مسی داخل بتن به انتهای ساقه جوش احتراقی میشود و سر دیگر آن به میلگرد آرماتور بسته میشود؛ مدل دوسوراخ در انتهای ساقه هم رزوهٔ M10 دارد.
برای نمایش بزرگ کلیک کنید
کاربردهای صفحهٔ همبندی آرماتور
- ستون و دیوار بتنی: نقطهٔ اتصال همبندی آرماتور ستون‌ها و دیوارها به ارتبار (شینهٔ ارت) و همبندی اصلی ساختمان.
- فونداسیون و دیوار زیرزمین: خروجی الکترود زمین فونداسیون و آرماتور فونداسیون روی دیوار، برای اتصال به ارتبار و اندازه‌گیری.
- هادی نزولی صاعقهگیر: اتصال هادی نزولی سیستم حفاظت در برابر صاعقه به آرماتور ستون؛ مدل دوسوراخ اتصال هم‌زمان دو هادی را ممکن می‌کند.
- اتاق برق و تأسیسات: نقطه‌های همبندی تجهیزات و بدنه‌های فلزی روی دیوار بتنی اتاق برق و موتورخانه.

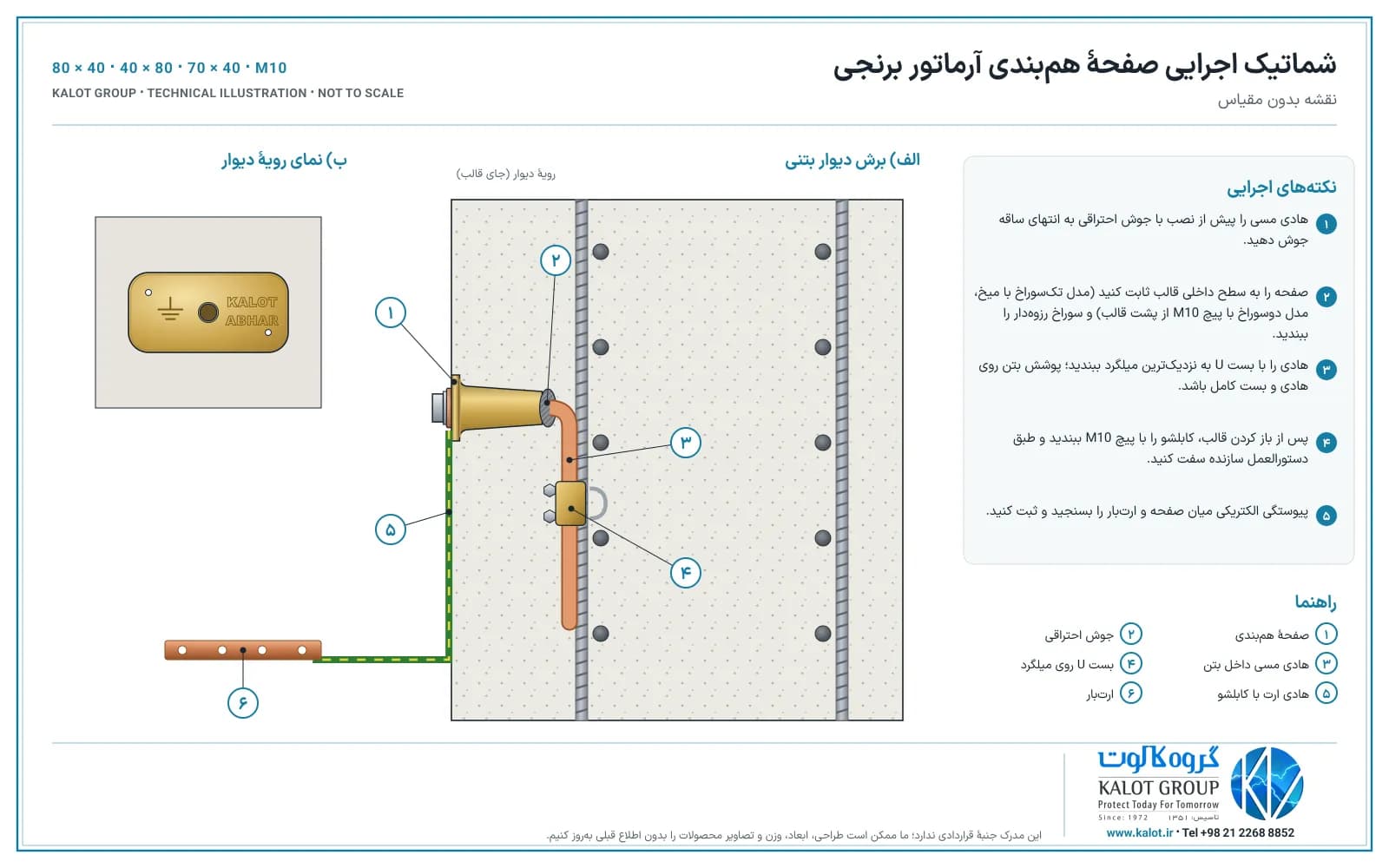

شماتیک اجرایی
دانلود شماتیک اجرایی (PDF)

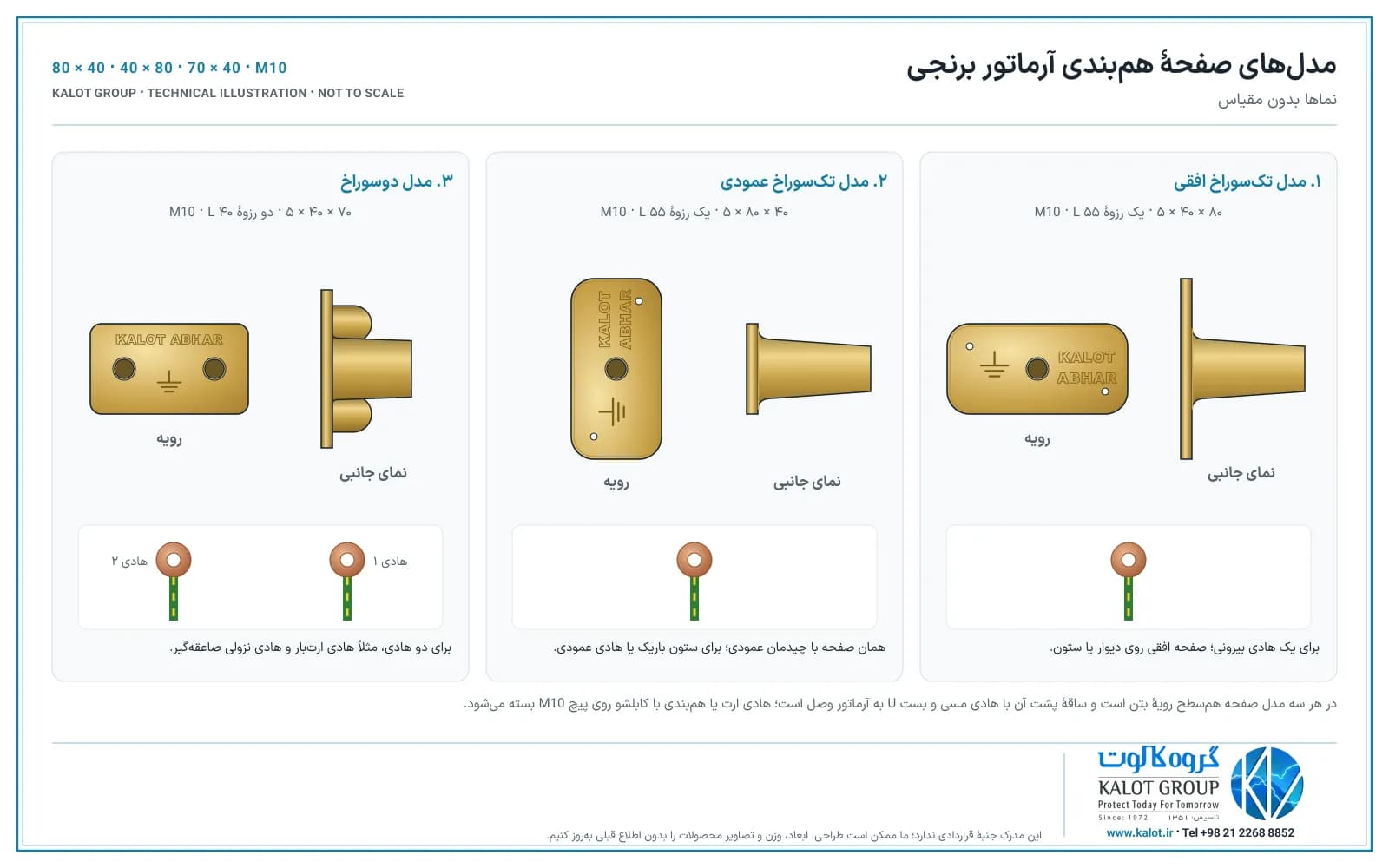

مدل‌ها
دانلود حالت‌های اتصال (PDF)

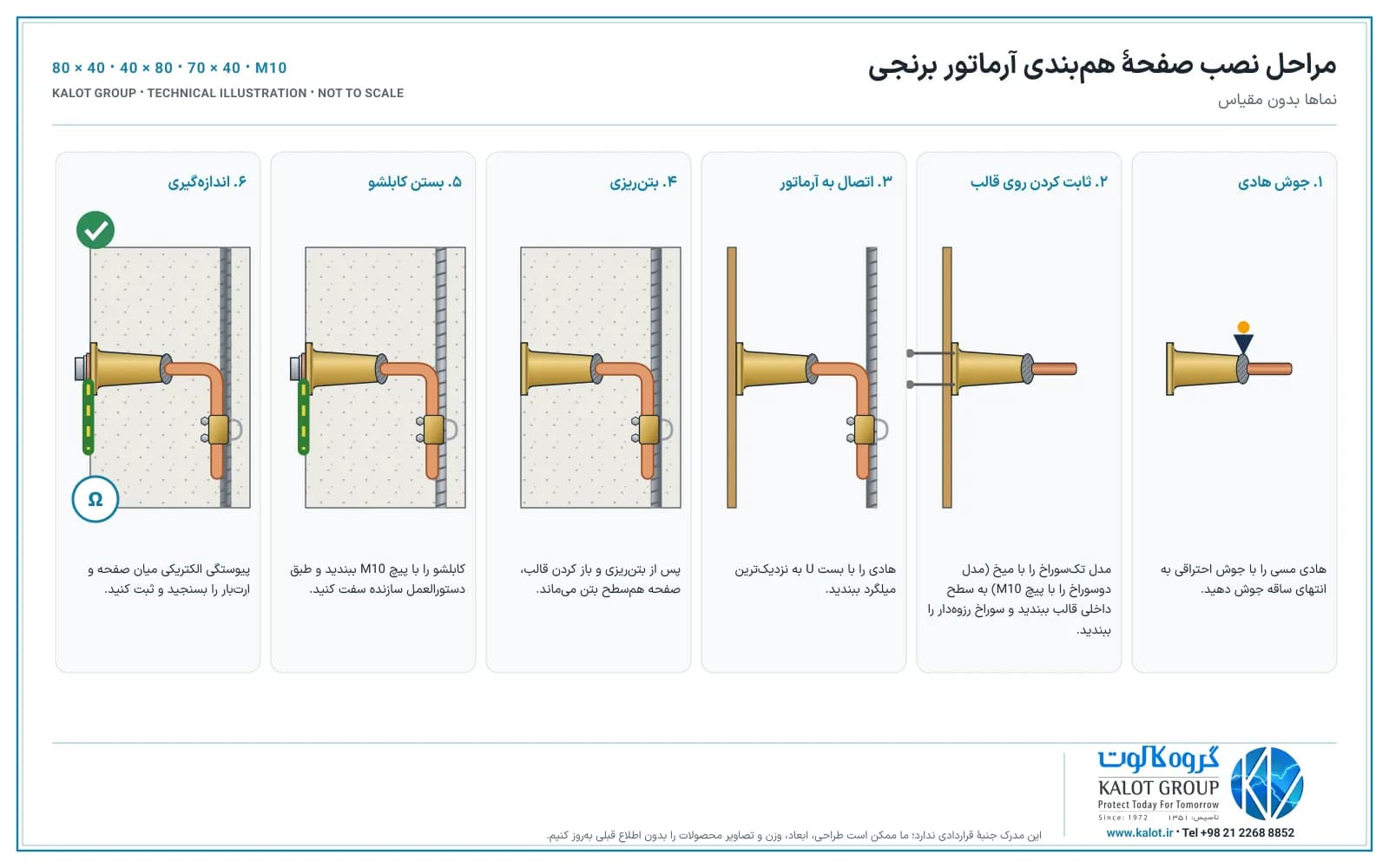

مراحل نصب صفحهٔ همبندی
- پیش از نصب، هادی مسی همبندی را با جوش احتراقی به انتهای ساقهٔ پشت صفحه جوش دهید.
- صفحه را به سطح داخلی قالب ثابت کنید: مدل تکسوراخ را با میخ از دو سوراخ نصب، و مدل دوسوراخ را با پیچ M10 که از سوراخ قالب در رزوهٔ آن بسته میشود؛ سوراخ‌های رزوهدار را با درپوش یا نوار ببندید تا دوغاب بتن وارد آن‌ها نشود.
- هادی را تا نزدیک‌ترین میلگرد ببرید و با بست U اتصال سیم به میله ارت و میلگرد به آن ببندید؛ پوشش بتن روی هادی و بست باید کامل باشد.
- پس از بتنریزی و باز کردن قالب، درپوش را بردارید؛ صفحه همسطح رویهٔ بتن میماند.
- کابلشوی هادی بیرونی را با پیچ M10 و واشر روی صفحه ببندید و پیچ را طبق دستورالعمل سازنده سفت کنید.
- پیوستگی الکتریکی میان صفحه و آرماتور یا ارتبار را بسنجید و نتیجه را ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
برای نصب، قالب گرافیتی و پودر جوش احتراقی برای اتصال هادی به ساقه، چکش و میخ یا پیچ برای قالب بتن و آچار برای بست و پیچ کابلشو لازم است.
کنترل و اندازه‌گیری
پیش از بتنریزی، محکم بودن صفحه روی قالب، سلامت جوش و بست هادی روی میلگرد را کنترل کنید. پس از بتنریزی، پیوستگی الکتریکی میان صفحه‌ها و ارتبار را با اهممتر مقاومت پایین بسنجید و ثبت کنید؛ دربارهٔ اندازه‌گیری مقاومت زمین هم مقالهٔ مربوط را ببینید.
انتخاب و استعلام قیمت
برای استعلام قیمت صفحهٔ همبندی، مدل (تکسوراخ افقی، عمودی یا دوسوراخ)، تعداد، نوع سازه و سطح مقطع هادی را برای کارشناسان ما بفرستید؛ اگر صفحه با سیم آماده می‌خواهید، صفحهٔ همبندی آرماتور با سیم را ببینید.
برای نمایش بزرگ کلیک کنید

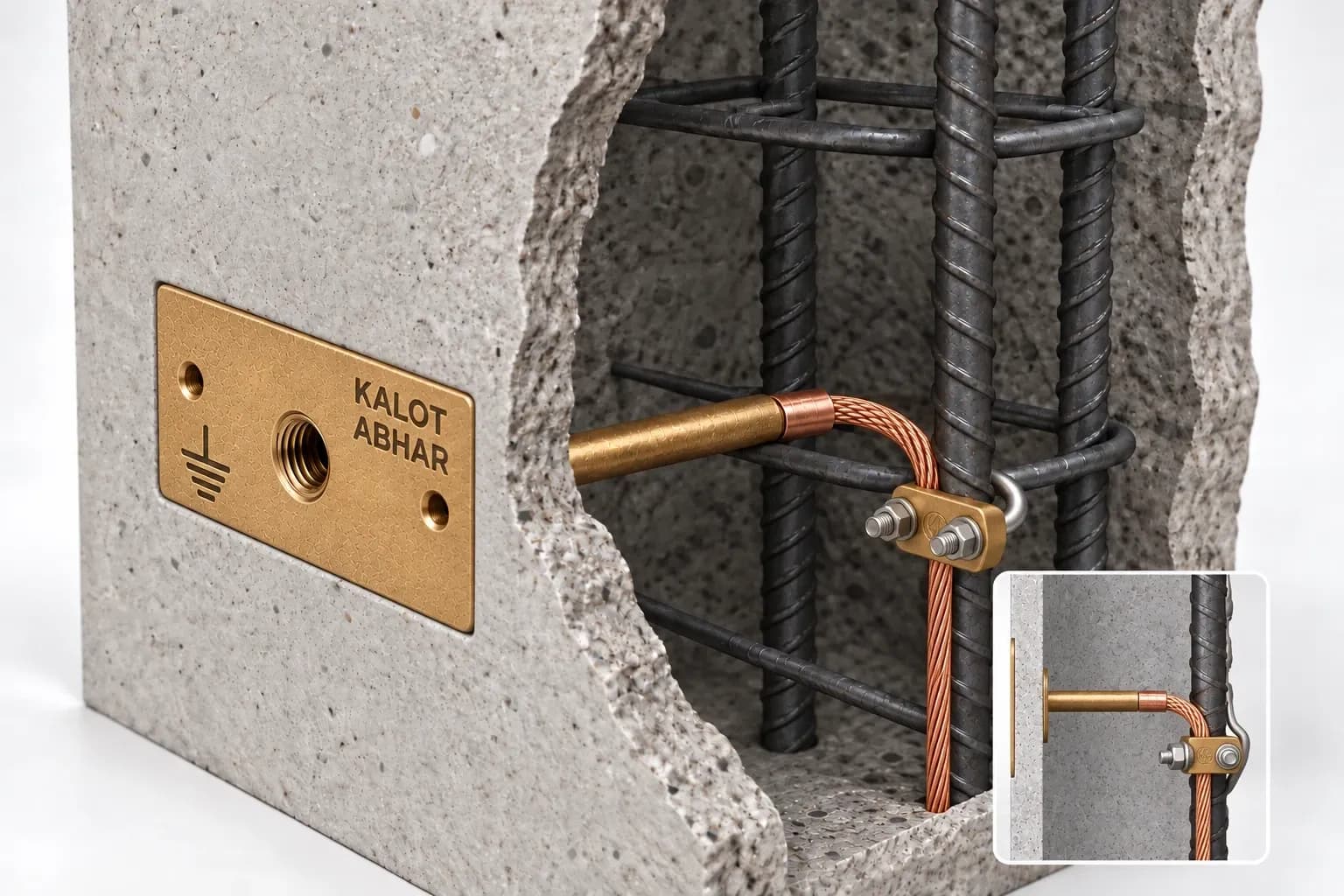

در ساختمان بتنی، آرماتور می‌تواند بخشی از سیستم زمین و همبندی باشد، به شرط آنکه مطمئن به آن وصل شود؛ ولی پس از بتنریزی در دسترس نیست. صفحهٔ همبندی پیش از بتنریزی به آرماتور وصل میشود و روی رویهٔ بتن نقطهٔ اتصالی می‌گذارد که هادی ارت یا همبندی هر وقت لازم شد، بدون تخریب بتن، با پیچ به آن بسته میشود.
مزایای صفحهٔ همبندی برنجی
- بدون تخریب بتن: اتصال به آرماتور پیش از بتنریزی انجام میشود.
- برنج یکپارچه: صفحه و ساقه یک قطعهٔ ریختگی‌اند و با مس هم‌خوانی دارند.
- همسطح و تمیز: صفحه روی قالب ثابت میشود و صاف روی دیوار میماند.
- یک یا دو اتصال: مدل دوسوراخ دو هادی را جداگانه میگیرد.
- قابل بازدید: کابلشو با پیچ باز و بسته میشود.
صفحهٔ برنجی یا باندینگ پوینت فولاد ضد زنگ؟
ویژگی | صفحهٔ همبندی برنجی | باندینگ پوینت فولاد ضد زنگ |
|---|---|---|
جنس | برنج ریختگی | فولاد ضد زنگ |
شکل صفحه | مستطیل، ۸۰ × ۴۰ یا ۷۰ × ۴۰ | گرد، قطر ۸۰ |
اتصال به آرماتور | هادی مسی، جوش احتراقی و بست U | میلهٔ فولادی پشت صفحه و بست U |
اتصال بیرونی | یک یا دو پیچ M10 | یک پیچ M10 × 1.25 |
برای اتصال بیجوش با میلهٔ فولادی، باندینگ پوینت فولاد ضد زنگ و برای صفحه با سیم وصل‌شده در کارخانه، صفحهٔ همبندی آرماتور با سیم را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای بستن هادی مسی به میلگرد. | |
وقتی سیم آماده و وصل‌شده در کارخانه می‌خواهید. | |
وقتی اتصال بیجوش با میلهٔ فولادی می‌خواهید. | |
هادی همبندی داخل بتن. | |
برای سر هادی بیرونی. | |
برای جمع کردن هادی‌های همبندی. |
مقایسهٔ همهٔ بست‌های ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
صفحهٔ همبندی گروه کالوت بر اساس IEC 62561-1 طراحی و ساخته میشود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله سیستم زمین آن، را تعیین می‌کند.
IEC 62305-3 آرماتور سازهٔ بتنی را، به شرط پیوستگی الکتریکی، از اجزای طبیعی سیستم حفاظت در برابر صاعقه می‌داند و اتصال آن به سیستم زمین را لازم می‌داند. IEC 60364-5-54 هم آرماتور فونداسیون (جز بتن پیش‌تنیده) را، با اتصال مطمئن، الکترود زمین می‌شمارد.
مبحث سیزدهم مقررات ملی ساختمان همبندی اصلی را در همهٔ ساختمان‌ها لازم می‌داند و میلگردهای فولادی داخل بتن مسلح را از انواع الکترود زمین می‌شمارد.
جای نقطه‌های اتصال، سطح مقطع هادی‌ها و روش اتصال را طراح سیستم زمین تعیین می‌کند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.

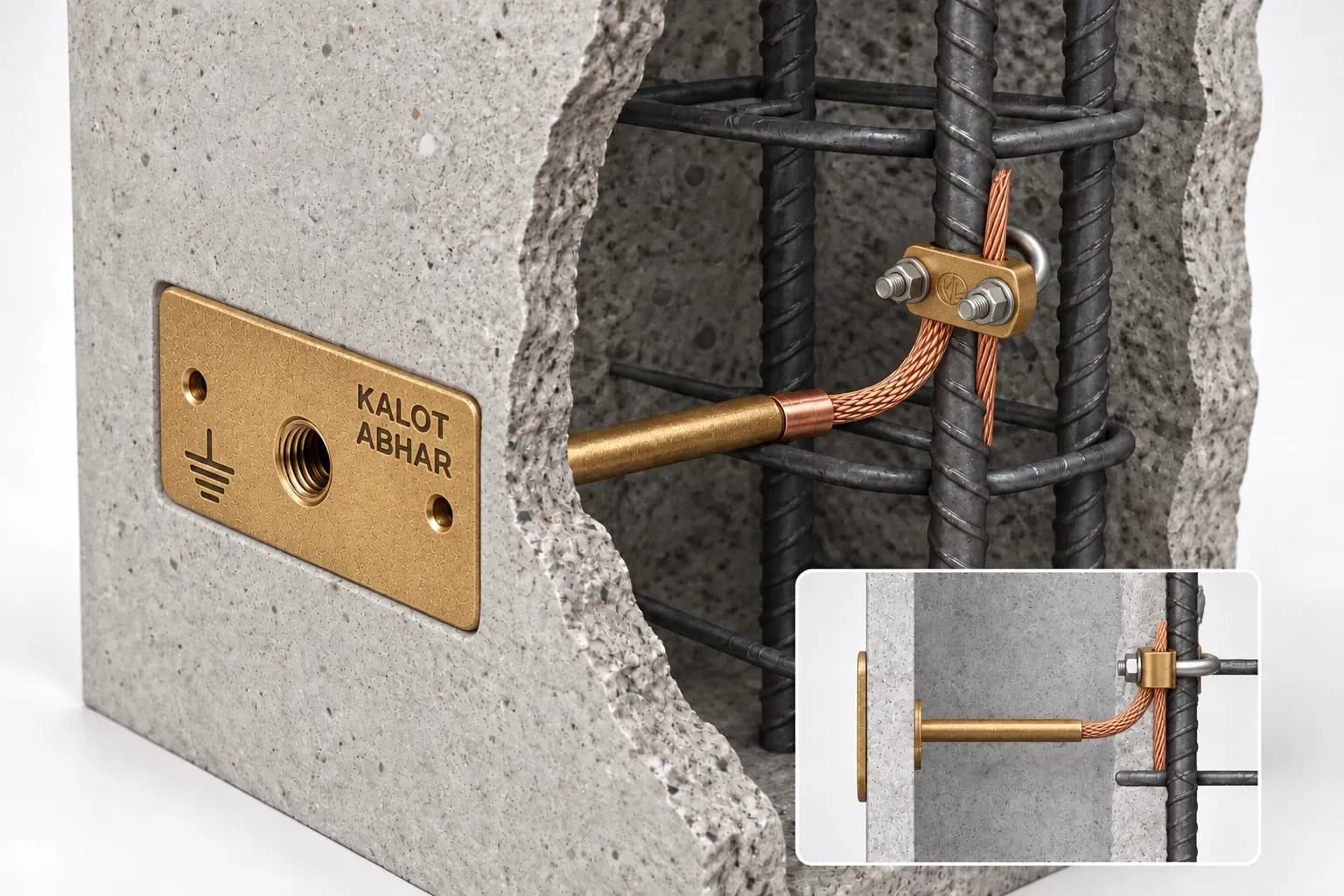

نمای سه‌بعدی نصب صفحهٔ همبندی
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- نقشهٔ ابعادی صفحهٔ همبندی آرماتور برنجیزبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ فنی صفحهٔ همبندی آرماتور برنجیزبان: فارسی (در زبانه جدید باز میشود)
- نمای انفجاری صفحهٔ همبندی آرماتور برنجیزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اجرایی صفحهٔ همبندی آرماتور برنجیزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال صفحهٔ همبندی آرماتور برنجیزبان: فارسی (در زبانه جدید باز میشود)
- مراحل نصب صفحهٔ همبندی آرماتور برنجیزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
صفحهٔ همبندی آرماتور چیست؟
قطعهای برنجی است که روی رویهٔ ستون یا دیوار بتنی، همسطح بتن، قرار میگیرد و از پشت به آرماتور داخل بتن وصل است. هادی ارت یا همبندی با کابلشو روی پیچ M10 آن بسته میشود و آرماتور سازه بدون تخریب بتن به سیستم زمین وصل میشود.
صفحهٔ همبندی گروه کالوت چه مدلهایی دارد؟
سه مدل برنجی: تکسوراخ افقی با صفحهٔ ۸۰ × ۴۰، تکسوراخ عمودی با صفحهٔ ۴۰ × ۸۰ و دوسوراخ با صفحهٔ ۷۰ × ۴۰ میلیمتر؛ ضخامت صفحه ۵ میلیمتر و رزوهٔ اتصال M10 است.
صفحه چطور به آرماتور وصل میشود؟
هادی مسی با جوش احتراقی به انتهای ساقهٔ پشت صفحه جوش میشود و سر دیگر آن با بست U برنجی به میلگرد بسته میشود.
صفحهٔ همبندی چطور نصب میشود؟
پس از جوش هادی به ساقه، صفحه به سطح داخلی قالب ثابت میشود (مدل تکسوراخ با میخ و مدل دوسوراخ با پیچ M10 از پشت قالب) و سوراخ رزوهدار بسته میشود، هادی به میلگرد بسته میشود و بتنریزی انجام میشود. پس از باز کردن قالب، صفحه همسطح بتن میماند و کابلشو با پیچ روی آن بسته میشود.
مدل تکسوراخ یا دوسوراخ؟
برای یک هادی بیرونی مدل تکسوراخ کافی است؛ وقتی دو هادی، مثلاً هادی ارتبار و هادی نزولی صاعقهگیر، باید به یک نقطه وصل شوند، مدل دوسوراخ را انتخاب کنید.
صفحهٔ برنجی با باندینگ پوینت فولاد ضد زنگ چه فرقی دارد؟
صفحهٔ برنجی با هادی مسی و جوش احتراقی به آرماتور وصل میشود و یک یا دو پیچ اتصال دارد؛ باندینگ پوینت فولاد ضد زنگ صفحهٔ گرد و میلهٔ فولادی دارد که بیجوش و با بست U به آرماتور وصل میشود.
پیچ کابلشو چه اندازه‌ای دارد؟
M10؛ پیچ و واشر فولاد ضد زنگ به کار ببرید و پیچ را طبق دستورالعمل سازنده سفت کنید.
پس از بتنریزی چه کنترلی لازم است؟
درپوش سوراخ رزوهدار را بردارید، تمیزی رزوه را کنترل کنید و پیوستگی الکتریکی میان صفحه و آرماتور یا ارتبار را با اهممتر مقاومت پایین بسنجید و ثبت کنید.
برای استعلام قیمت چه اطلاعاتی بفرستیم؟
مدل، تعداد، نوع سازه و سطح مقطع هادی را بفرستید تا کارشناسان ما بست، کابلشو، هادی و قیمت را پیشنهاد کنند.
