بست U اتصال تسمهٔ عمودی به میله ارت و آرماتور

کدهای بست U تسمهٔ عمودی (UBDP)

قطر و پهنا به میلی‌متر است؛ عدد هر کد بیشترین قطر میلهٔ ارت یا میلگردی است که آن بست می‌گیرد. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

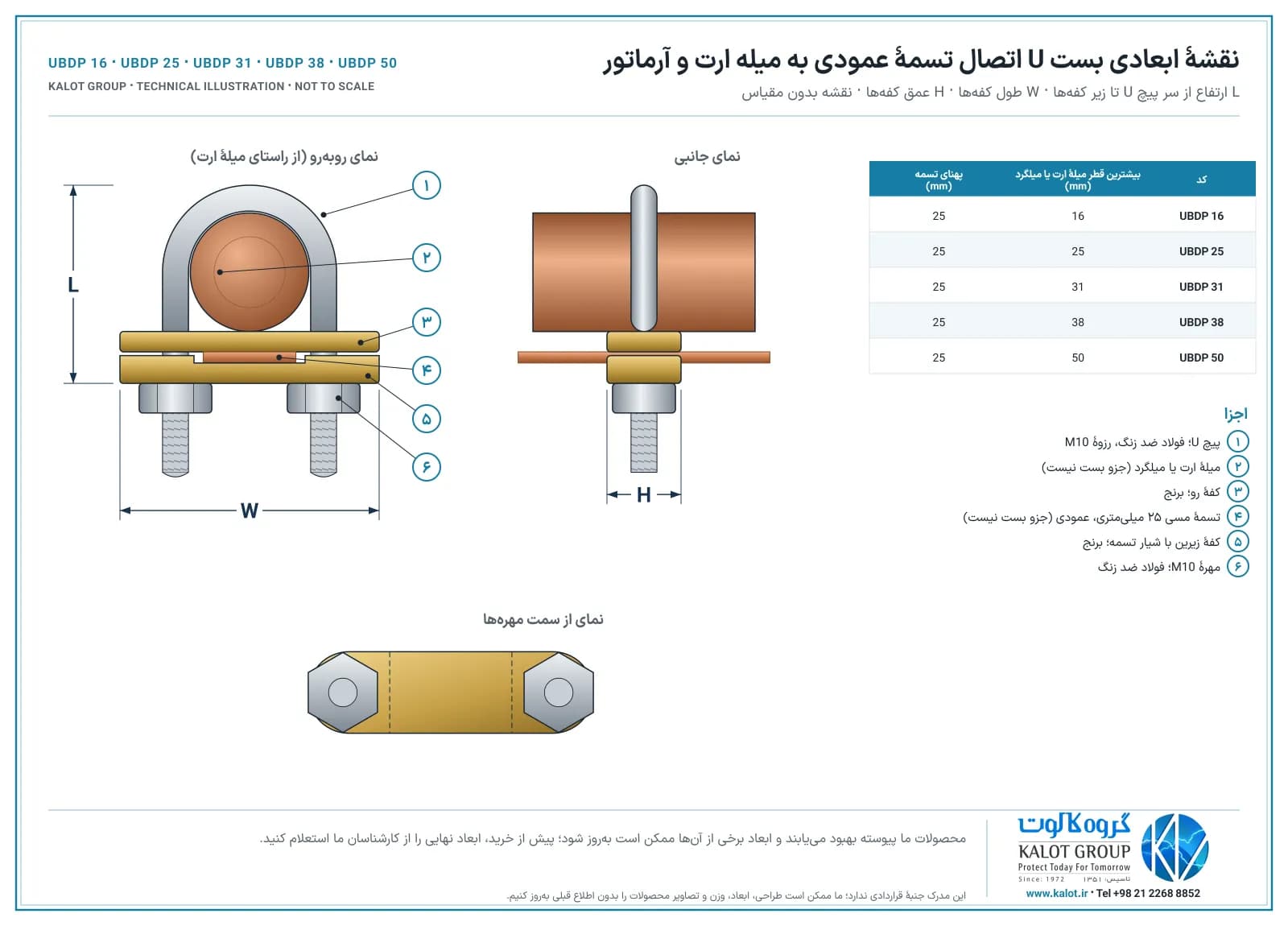

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

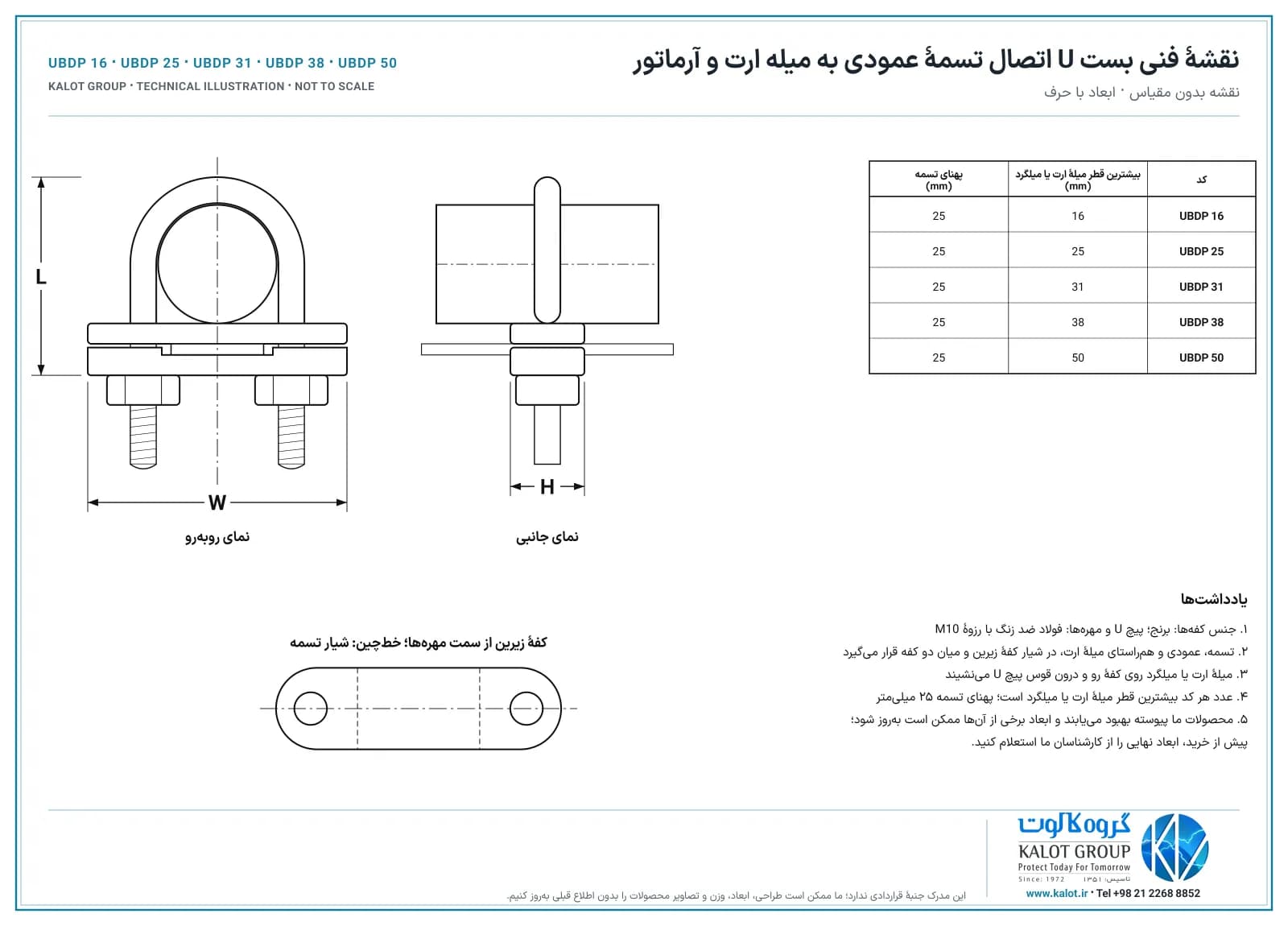

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

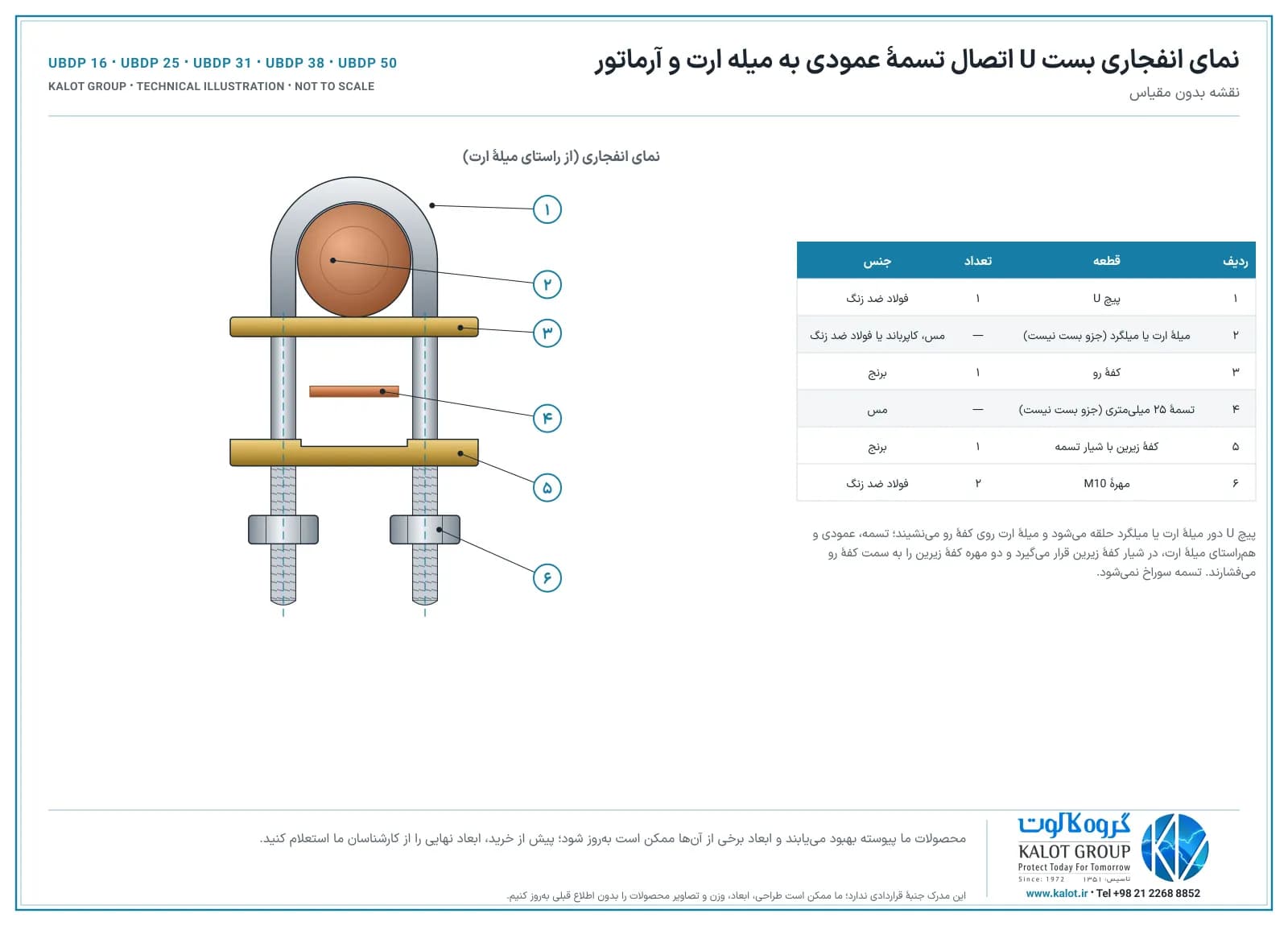

نمای انفجاری

دانلود نمای انفجاری (PDF)

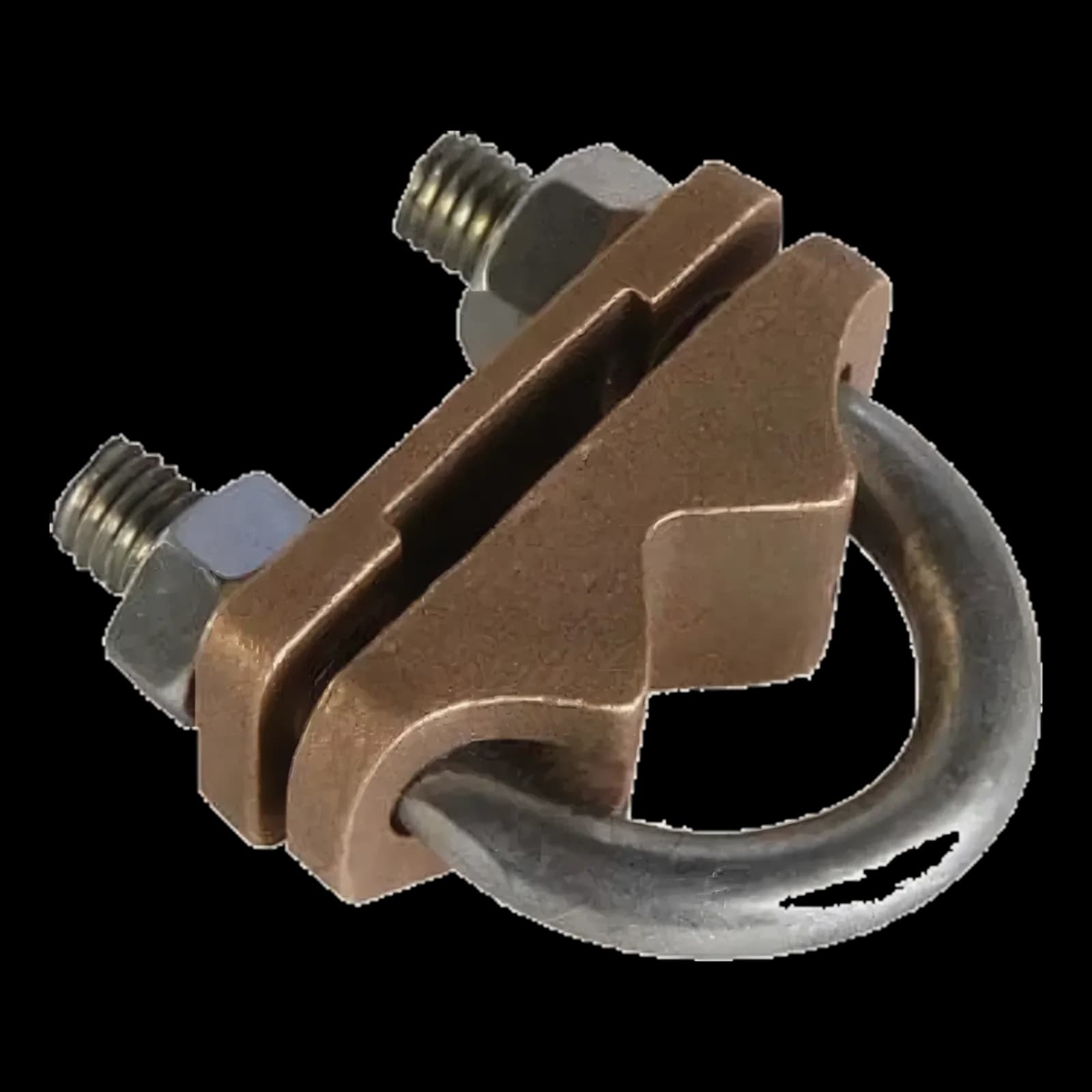

دو کفه و جای تسمه

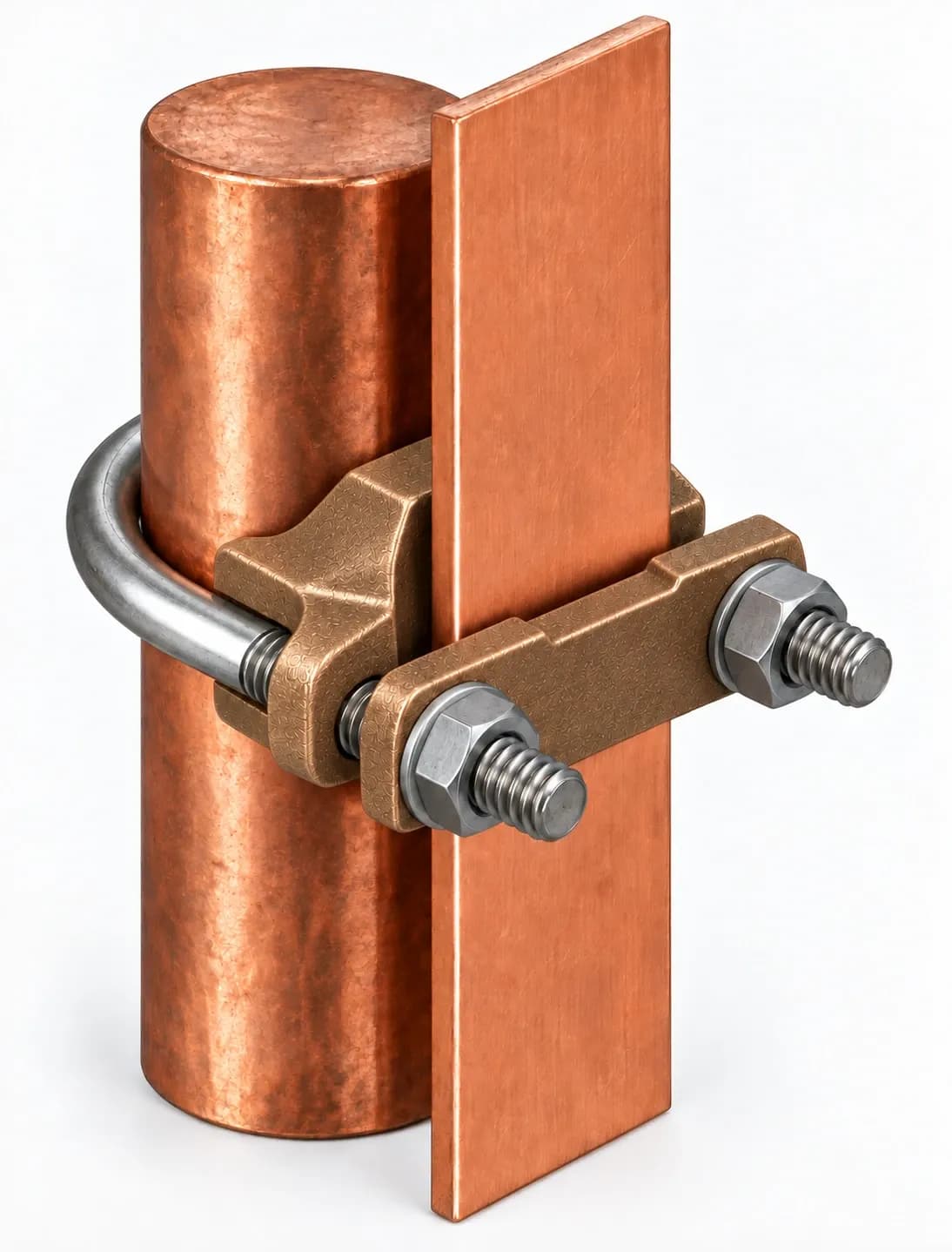

پیچ U دور میلهٔ ارت یا میلگرد حلقه می‌شود و دو ساق آن از دو کفهٔ برنجی می‌گذرند. میلهٔ ارت روی کفهٔ رو می‌نشیند؛ کفهٔ زیرین در میانه شیاری کم‌عمق به پهنای تسمه دارد و تسمه، عمودی و هم‌راستای میلهٔ ارت، در همین شیار و میان دو کفه قرار می‌گیرد. دو مهره روی کفهٔ زیرین بسته می‌شوند و با سفت شدنشان، کفهٔ زیرین تسمه را به کفهٔ رو و کفهٔ رو را به میلهٔ ارت می‌فشارد.

کاربردهای بست U تسمهٔ عمودی

• هادی نزولی در دریچهٔ بازرسی: اتصال هادی نزولی تسمه‌ای سیستم حفاظت در برابر صاعقه به سر میلهٔ ارت کاپرباند داخل دریچهٔ بازرسی ارت (چاهک بازدید) بتنی یا پلی‌اتیلن، جایی که اتصال برای بازدید و اندازه‌گیری در دسترس می‌ماند
• تسمهٔ عمودی دیوار یا ستون: اتصال تسمه‌ای که از دیوار یا ستون پایین می‌آید به میلهٔ ارت یا میلگرد آرماتور، هم‌راستا و بدون خم کردن تسمه
• هم‌بندی آرماتور: اتصال تسمهٔ مسی به میلگرد ستون یا فونداسیون، پیش از بتن‌ریزی یا در نقطهٔ اتصالی که در دسترس می‌ماند، برای هم‌بندی سازه با سیستم زمین
• میلهٔ ارت بدون رزوه یا آسیب‌دیده: اتصال تسمه به میلهٔ ارت مسی یا فولاد ضد زنگ، میلهٔ ارت بدون رزوه و میلهٔ ارتی که سرش هنگام کوبیدن آسیب دیده است

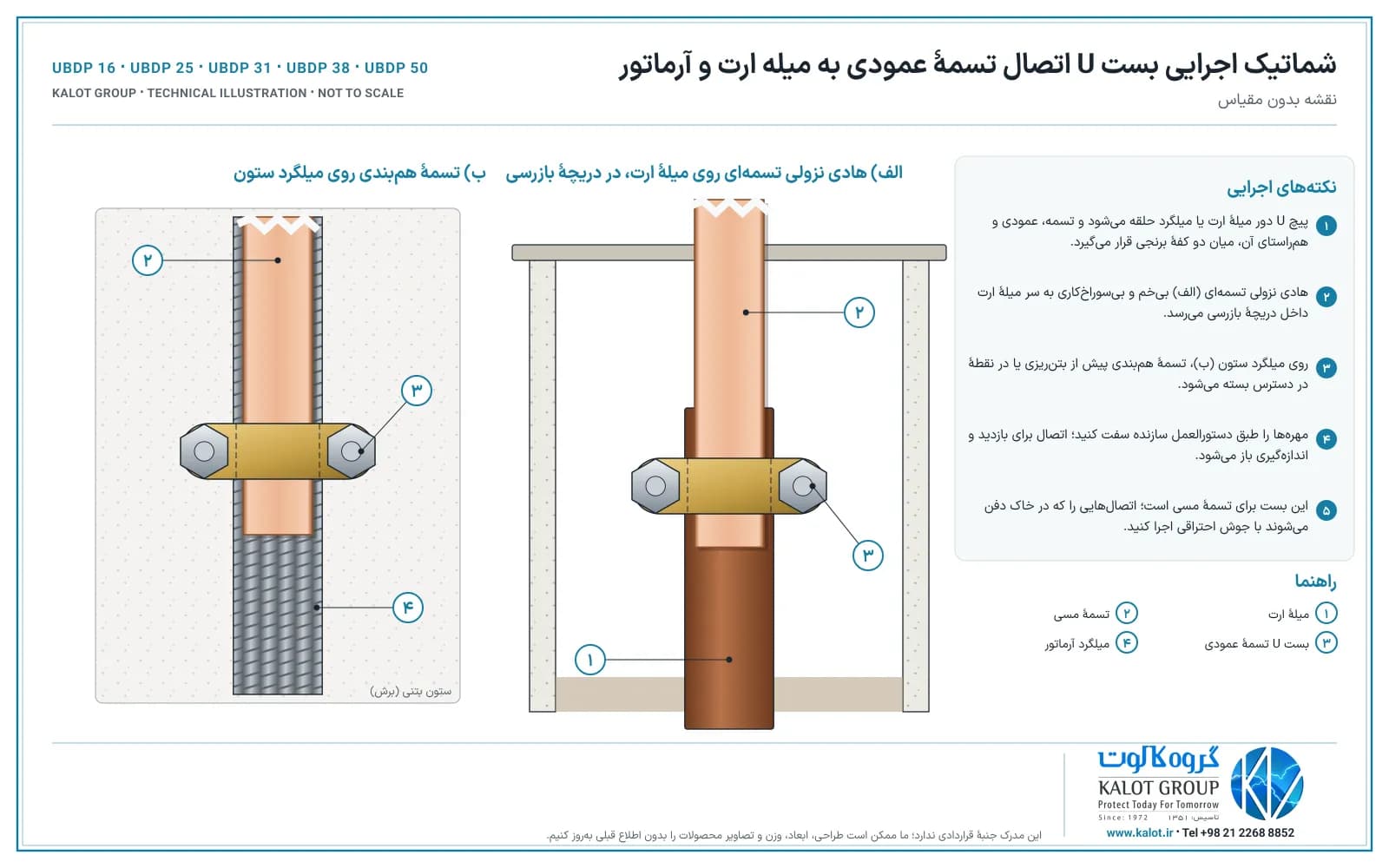

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

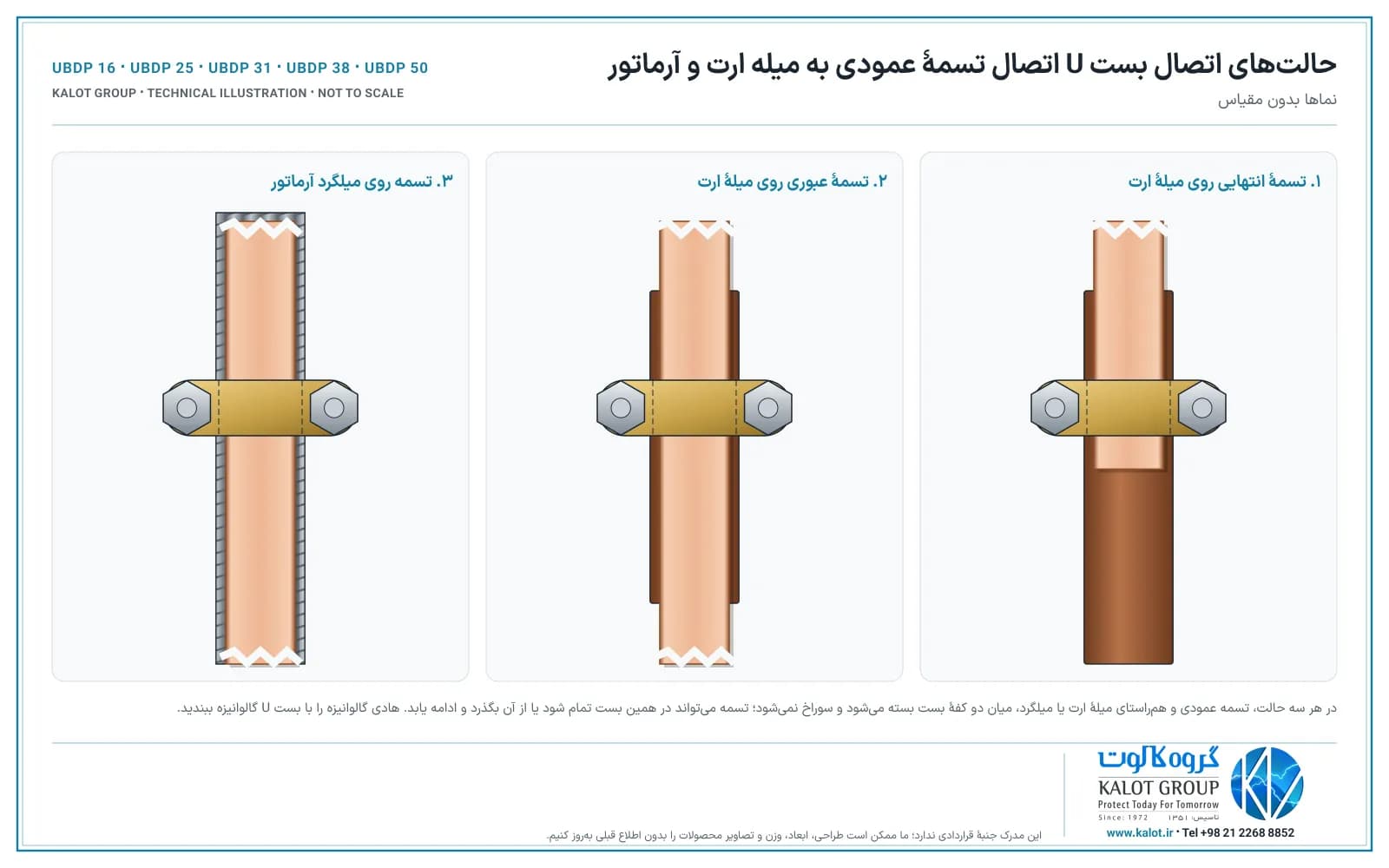

حالت‌های اتصال

دانلود حالت‌های اتصال (PDF)

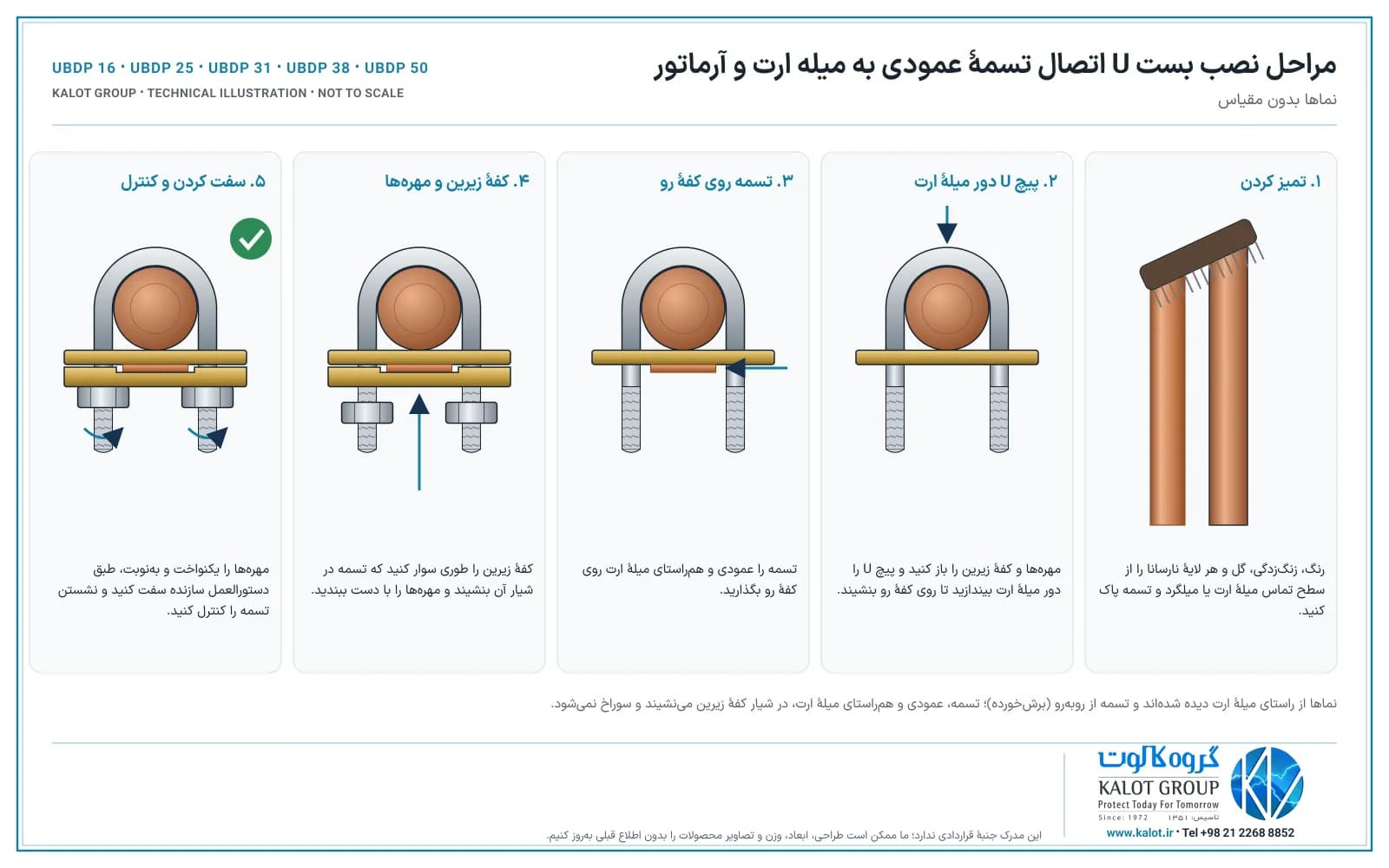

مراحل نصب بست U تسمهٔ عمودی

1. کد بست را با قطر میلهٔ ارت یا میلگرد از جدول کدها انتخاب کنید؛ قطر نباید از عدد کد بیشتر باشد و پهنای تسمه ۲۵ میلی‌متر است.
2. پیش از نصب، رنگ، زنگ‌زدگی، گل و هر لایهٔ نارسانا را از سطح تماس میلهٔ ارت یا میلگرد و تسمه پاک کنید.
3. مهره‌ها و کفهٔ زیرین را باز کنید و پیچ U را دور میلهٔ ارت یا میلگرد بیندازید تا میلهٔ ارت روی کفهٔ رو بنشیند.
4. تسمه را عمودی و هم‌راستای میلهٔ ارت روی کفهٔ رو بگذارید، کفهٔ زیرین را طوری سوار کنید که تسمه در شیار آن بنشیند و مهره‌ها را ابتدا با دست ببندید.
5. مهره‌ها را با آچار، یکنواخت و به‌نوبت، طبق دستورالعمل سازنده سفت کنید تا تسمه کامل میان دو کفه فشرده شود و بست روی میلهٔ ارت محکم بنشیند.
6. کنترل کنید تسمه صاف و بی‌تاب در شیار نشسته باشد، دو کفه موازی روی هم قرار گرفته باشند و بست به میلهٔ ارت، میلگرد یا تسمه آسیب نزده باشد.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، یک آچار هم‌اندازهٔ مهره‌ها کافی است؛ این اتصال به سوراخ‌کاری، حرارت، برق یا قالب نیاز ندارد.

بازدید و اندازه‌گیری

در بازدیدهای دوره‌ای، سلامت بست، پیچ U و تسمه را داخل دریچهٔ بازرسی ارت ببینید و نبود خوردگی، جابه‌جایی و شل‌شدگی را کنترل کنید. اگر اتصال شل شده، خورده یا آسیب دیده است، آن را باز کنید، سطح تماس را تمیز کنید و دوباره طبق دستورالعمل سازنده ببندید یا بست را عوض کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، اتصال را با آچار باز کنید تا میلهٔ ارت از تسمه جدا شود و پس از اندازه‌گیری آن را ببندید.

انتخاب سایز و استعلام قیمت بست U تسمهٔ عمودی

هنگام استعلام، قطر و جنس میلهٔ ارت یا میلگرد، پهنا و ضخامت تسمه و تعداد مورد نیاز را برای ما بفرستید تا کارشناسان ما کد مناسب را پیشنهاد کنند. برای میلگرد آجدار، قطر اسمی آن را بنویسید.

این بست را وقتی انتخاب کنید که تسمهٔ مسی عمودی باید هم‌راستای میلهٔ ارت یا میلگرد به آن بسته شود و نمی‌خواهید تسمه را سوراخ کنید. تسمه میان دو کفه گرفته می‌شود و سطح مقطعش دست‌نخورده می‌ماند؛ پیچ U هم دور میلهٔ ارت حلقه می‌شود و به رزوه تکیه ندارد، پس هر جای طول میلهٔ ارت یا میلگرد بسته می‌شود. برای هادی نزولی تسمه‌ای که عمودی به چاهک می‌رسد، طبیعی‌ترین مسیر اتصال همین است. بست U برنجی ما برای تسمه و سیم مسی است؛ برای هادی یا میلگرد گالوانیزه، بست U گالوانیزه را پیشنهاد می‌کنیم.

مزایای بست U تسمهٔ عمودی

• بدون سوراخ کردن تسمه: تسمه میان دو کفه گرفته می‌شود و سطح مقطعش کم نمی‌شود؛ نصب هم بی‌مته و سریع است.
• هم‌راستای میلهٔ ارت: تسمهٔ عمودی کنار میلهٔ ارت و بی‌خم به بست می‌رسد؛ مسیر طبیعی هادی نزولی.
• روی میلگرد آجدار و میلهٔ ارت بدون رزوه: پیچ U دور میلهٔ ارت یا میلگرد بسته می‌شود و به رزوه یا سر صاف نیاز ندارد.
• پنج اندازه تا ۵۰ میلی‌متر: از میلهٔ ارت ۱۶ میلی‌متری تا میلگرد ۵۰ میلی‌متری، با یک پهنای تسمه.
• قابل باز و بست: برای بازدید، اندازه‌گیری مقاومت یا تغییر مسیر تسمه، مهره‌ها را باز و دوباره می‌بندید.

بست U تسمهٔ عمودی یا بست A تایپ؟

هر دو بست تسمه را بدون سوراخ‌کاری به میلهٔ ارت وصل می‌کنند و جایشان در نقاط در دسترس، مانند دریچهٔ بازرسی ارت، است. اگر تسمه عمودی از کنار میلهٔ ارت پایین می‌آید یا اتصال روی میلگرد است، همین بست؛ اگر تسمه افقی به سر میلهٔ ارت می‌رسد، بست A تایپ. برای اتصال‌هایی که در خاک دفن می‌شوند، جوش احتراقی را پیشنهاد می‌کنیم.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست U گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌ها، را تعیین می‌کند.

⁦IEC 60364-5-54⁩ اتصال هادی زمین به الکترود زمین را با بست یا اتصال‌دهندهٔ مکانیکی مناسب، در کنار جوش احتراقی و اتصال فشاری، می‌پذیرد؛ به این شرط که بست طبق دستورالعمل سازنده نصب شود و به الکترود و هادی آسیب نزند.

⁦IEC 62305-3⁩ بستن با بست را یکی از روش‌های پذیرفته‌شدهٔ اتصال در سیستم حفاظت در برابر صاعقه می‌داند. همچنین توصیه می‌کند در محل رسیدن هادی نزولی به سیستم زمین، اتصال آزمونی باشد که برای اندازه‌گیری با ابزار باز شود و در حالت عادی بسته بماند.

در ایران، مبحث سیزدهم مقررات ملی ساختمان برای الکترود زمین ساده، سر میلهٔ ارت را داخل چاهک درپوش‌دار قرار می‌دهد و اتصال آن به هادی زمین را با بست مخصوص یا جوش می‌پذیرد. طبق همین مبحث، جنس بست، میلهٔ ارت و هادی باید همخوان باشد و اتصال‌ها در بازدیدهای دوره‌ای از نظر محکم بودن و خوردگی کنترل شوند. آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین هم سازگاری جنس اتصال با الکترود و هادی را لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
