ارت بار
ارتبار (شینهٔ ارت) نقطهٔ مشترکی است که هادی زمین، هادیهای حفاظتی و هادیهای همبندی در تابلو، اتاق برق یا موتورخانه در آن به هم میرسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته می‌شود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارتبار، به تعداد ورودی‌ها و خروجی‌ها بستگی دارد.

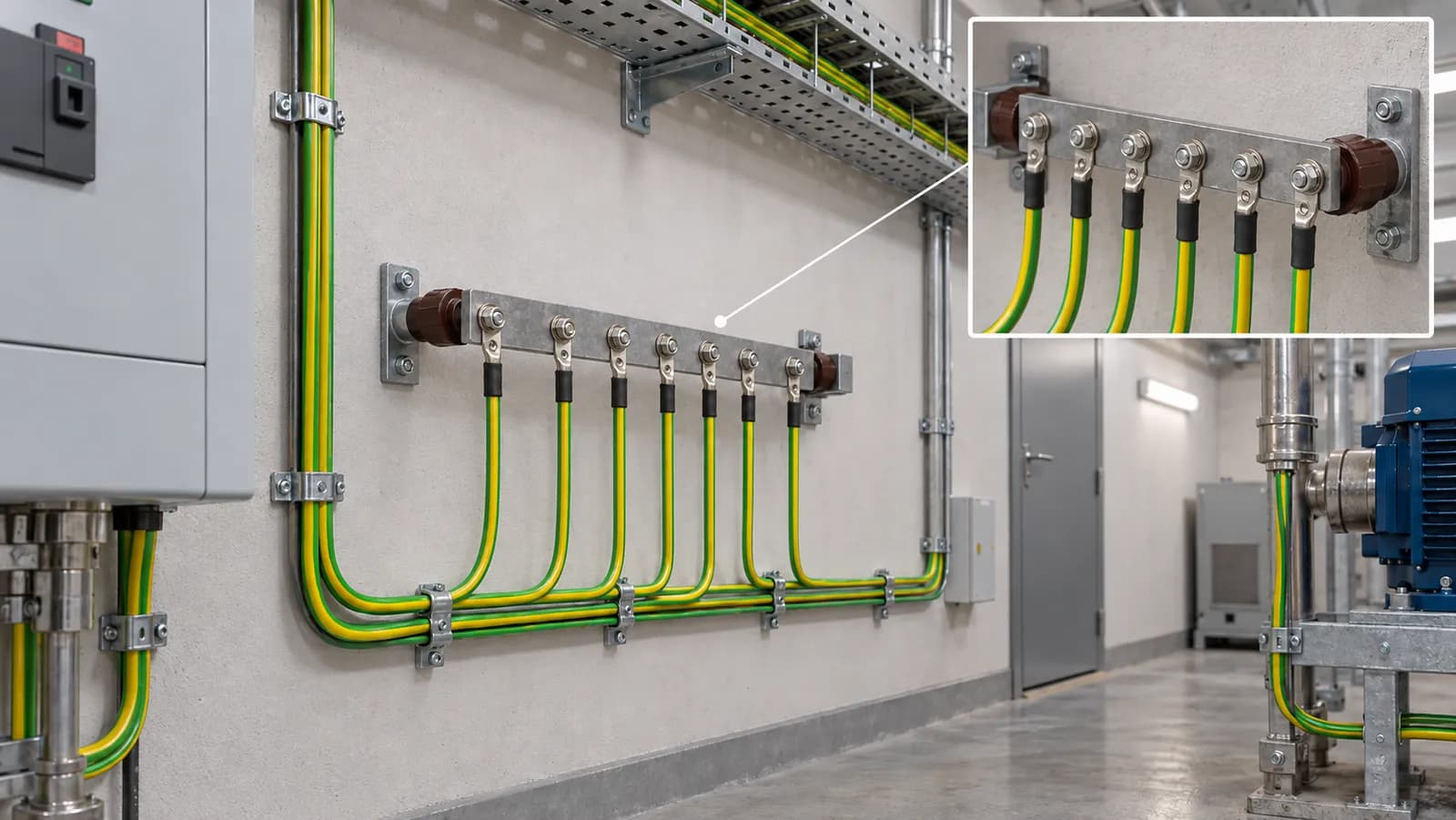

نمای سه‌بعدی نصب ارتبار در ساختمان
انتخاب مدل: اگر ارتبار باید از سطح نصب جدا بماند، مدل روی مقره و اگر باید با سطح نصب هم‌بند شود، مدل بدون مقره را انتخاب کنید. برای اندازه‌گیری مقاومت زمین بدون باز کردن اتصال مصرف‌کننده‌ها، ارتبار با یک لینک قطع و وصل، و برای جمع کردن دو سیستم زمین مجزا که هر کدام جداگانه اندازه‌گیری می‌شوند، ارتبار دو لینک مناسب است. لینک قطع و وصل جداگانه و جعبهٔ محافظ ارتبار هم در همین گروه است.
مس بدون روکش یا قلعاندود: شینهٔ ارت‌بارهای روی مقره و لینک قطع و وصل را در دو نوع مس بدون روکش و مس قلعاندود، و ارتبار بدون مقره را در دو نسخهٔ مسی (EBWI) و مس قلعاندود (ETWI) می‌سازیم. مس بدون روکش برای محیط‌های خشک و داخل تابلو کافی است؛ در محیط‌های مرطوب‌تر یا خورنده‌تر، روکش قلع به کاهش اکسید شدن و تغییر رنگ سطح مس کمک می‌کند.
استانداردها: در IEC 60364-5-54 پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین، در محلی در دسترس که فقط با ابزار باز شود، آمده است و IEC 62305-3 نقطه‌های اتصال آزمون را برای اندازه‌گیری مقاومت زمین در سیستم حفاظت در برابر صاعقه در نظر می‌گیرد.
هنگام استعلام، تعداد ورودی‌ها و خروجی‌ها، تعداد لینک‌های قطع و وصل، سطح مقطع هادی‌ها، محل نصب و شرایط محیط را اعلام کنید تا کارشناسان ما کد مناسب را پیشنهاد کنند.
کدام ارتبار را انتخاب کنیم؟
کاربرد | ارتبار مناسب |
|---|---|
ارتبار اصلی ساختمان، یک الکترود یا چاه ارت | ارتبار با یک لینک قطع و وصل |

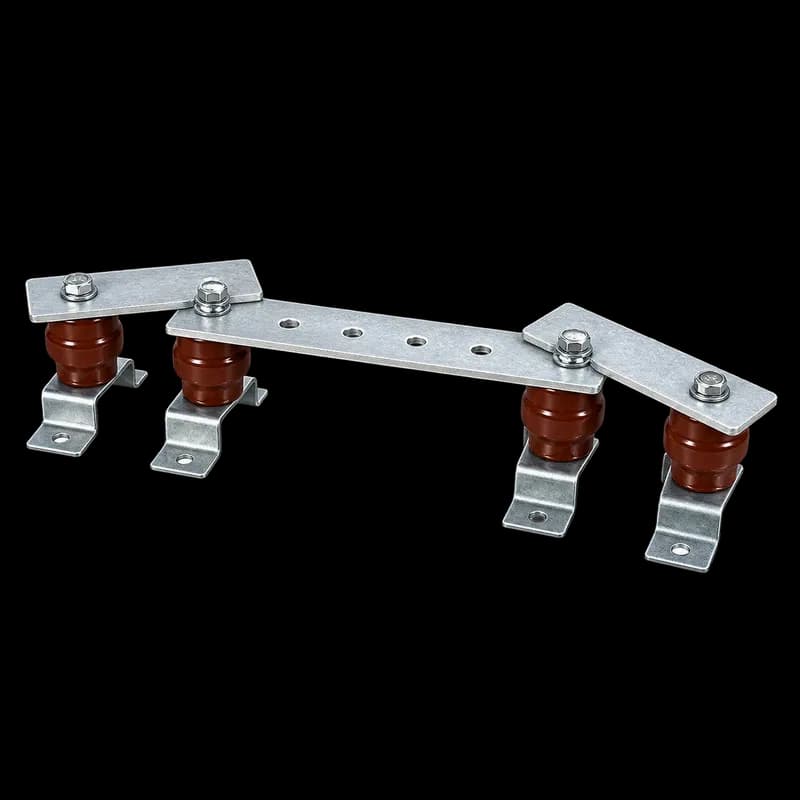

دو سیستم زمین مجزا روی یک شینه | ارتبار با دو لینک قطع و وصل |

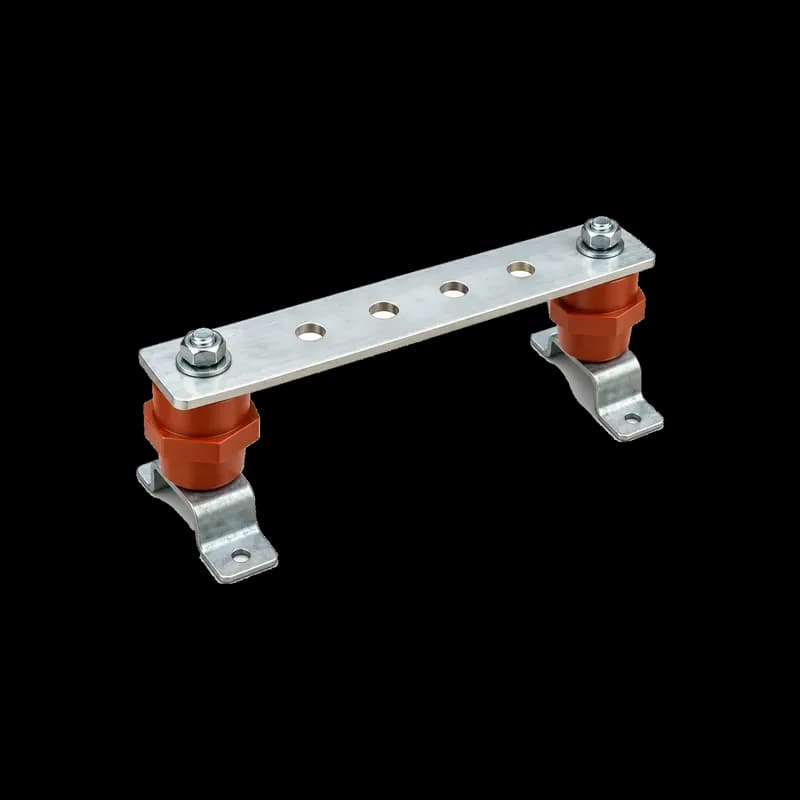

ارتبار فرعی طبقه یا اتاق تأسیسات | ارتبار بدون لینک |
نصب مستقیم روی سازه یا تابلو، هم‌بند با آن | ارتبار بدون مقره |

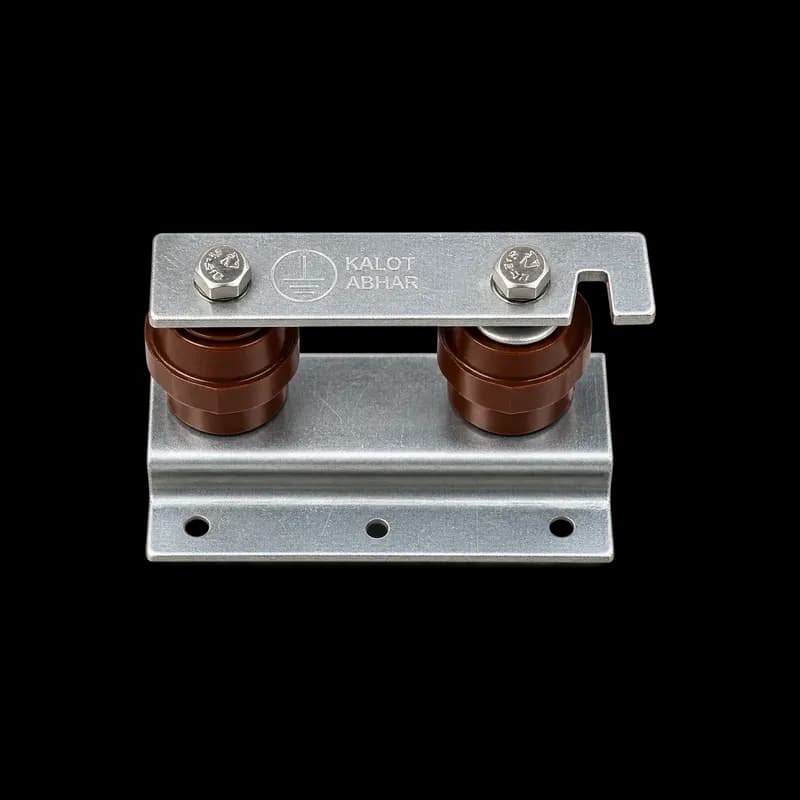

فقط جدا کردن یک هادی برای اندازه‌گیری | لینک قطع و وصل |
فضای باز یا دسترس عمومی | جعبه محافظ ارتبار |
پرسش‌های متداول
ارتبار چیست؟
شینهٔ مسیای که هادی زمین، هادیهای حفاظتی و هادیهای همبندی در آن به هم میرسند.
ارتبار را کجا نصب کنیم؟
نزدیک تابلو اصلی و نقطهٔ ورود هادی زمین، در جای خشک و در دسترس.
مس یا مس قلعاندود؟
برای محیط مرطوب یا خورنده، قلعاندود.
