معرفی کامل محصول
تسمه مسی (تسمه مسی ارت بدون روکش) برای ارتینگ و حفاظت در برابر صاعقه
کد سفارش: BCT 203–605
تسمه مسی گروه کالوت، هادی تخت مسی بدون روکش است که در حفاظت در برابر صاعقه، بهعنوان هادی نزولی و شبکهٔ بام، و در ارتینگ، بهعنوان حلقه و شبکهٔ ارت، هادی اتصال زمین و هادی همبندی به کار میرود. این تسمه را در ده اندازه، از ۲۰ × ۳ تا ۶۰ × ۵ میلیمتر، بهصورت رول عرضه میکنیم. تسمهٔ مسی روی دیوار و جان‌پناه صاف مینشیند، با همان سطح مقطع سطح تماس بیشتری از هادی گرد با خاک دارد و با بستهای برنجی و جوش احتراقی کالوت یک سیستم یکپارچه میسازد.
اتصالهای تسمهٔ مسی را با بستهای برنجی کالوت برقرار میکنیم: بست برنجی دوپارچهٔ دیواری، بست مربعی چهارراه، بست اتصال دوراه تسمه به تسمه، بست A تایپ روی سر میلهٔ ارت و سکسیونر برنجی روی هادی نزولی. اتصالهای دفن‌شده را با جوش احتراقی می‌سازیم. در خاک و درون دریچهٔ ارت تا شینهٔ دریچه، هادی مسی لخت به کار میرود و دور دریچه بتن ریخته میشود؛ از دریچه به بالا تا شینهٔ اصلی ارت، کابل ارت سبز و زرد به کار میرود.
هادی تخت مسی، از بام تا حلقهٔ ارت
برای انتخاب تسمهٔ مسی سه چیز را بسنجید: نقش تسمه در طرح (هادی نزولی، شبکهٔ بام، حلقهٔ ارت، هادی اتصال زمین یا همبندی)، جریان اتصالی که باید تحمل کند و جای اجرا (روی دیوار و بام، در خاک، درون بتن یا درون دریچهٔ ارت). تسمهٔ مسی با بستهای برنجی و جوش احتراقی کالوت هم‌خوان است و در خاک کنار قطعات گالوانیزه به کار نمی‌رود.
- هادی تخت مسی بدون روکش؛ ده اندازه از ۲۰ × ۳ تا ۶۰ × ۵
- هادی نزولی و شبکهٔ بام، حلقه و شبکهٔ ارت، همبندی
- بستهای برنجی و جوش احتراقی کالوت برای اتصال‌ها
- عرضه بهصورت رول، به طول سفارش
همهٔ اندازه‌ها هم‌اندازه یا بزرگ‌تر از کمینهٔ استانداردها
IEC 62561-2 و IEC 62305-3 کمترین سطح مقطع تسمهٔ مسی را برای هادی گیرنده، هادی نزولی و الکترود زمین ۵۰ میلیمتر مربع می‌دانند و IEC 62561-2 ضخامت ۲ میلیمتر را پیشنهاد میکند؛ IEC 60364-5-54، مبحث ۱۳ و دستورالعمل اجرای سیستم زمین برای الکترود زمین، ۵۰ میلیمتر مربع با ضخامت ۲ میلیمتر میخواهند. کوچک‌ترین تسمهٔ ما ۶۰ میلیمتر مربع است و ضخامت همهٔ اندازه‌ها ۲ میلیمتر یا بیشتر است. برای هادی نزولی و شبکهٔ بام، تسمهٔ ۲۵ × ۳ را پیشنهاد میکنیم.
بست برنجی روی ساختمان، جوش احتراقی در خاک
روی دیوار و بام، تسمه را با بستهای برنجی کالوت مهار و به هم وصل میکنیم. در خاک بست به کار نمی‌بریم: اتصالهای دفن‌شده را با جوش احتراقی می‌سازیم و بستها را فقط درون دریچهٔ ارت، درون بتن یا بالای زمین می‌گذاریم.
سازگار با بستهای برنجی و میلهٔ ارت مسی
تسمهٔ مسی با میلهٔ ارت مسی و کاپرباند، بستهای برنجی و جوش احتراقی کالوت یک سیستم یکپارچه میسازد. در خاک، تسمهٔ مسی را به قطعات گالوانیزه وصل نکنید؛ اتصال به سازهٔ گالوانیزه را فقط در هوا، با تسمهٔ قلعاندود یا بست برنجی و پوشش ضد خوردگی بسازید و مس را بالاتر از قطعات گالوانیزه یا آلومینیومی نصب نکنید.
۲۵ × ۳ یا ۳۰ × ۳؟
برای هادی نزولی و شبکهٔ بام، تسمهٔ ۲۵ × ۳ را پیشنهاد میکنیم، چون بست دیواری، بست چهارراه، سکسیونر، بست سیم به تسمه و بست سازهٔ کالوت برای این اندازه کامل‌اند؛ تسمهٔ ۳۰ × ۳ هم با بست دیواری DCC 303، بست چهارراه STCC 303 و بست دوراه سیم به تسمه بهعنوان نقطهٔ آزمون اجرا میشود. در حلقهٔ ارت، تسمه‌ای با ضخامت ۳ میلیمتر یا بیشتر (۲۵ × ۳، ۳۰ × ۳ و بزرگ‌تر) و در شبکهٔ ارت پست‌ها، اندازه‌ای را که محاسبهٔ جریان اتصالی تعیین میکند، به کار ببرید.
نقشه‌ها و دیتاشیت
دیتاشیت تسمهٔ مسی (PDF)ابعاد و جدول کد، شماتیک حلقه و شبکهٔ ارت، شماتیک شبکهٔ بام و هادی نزولی، حالت‌های اتصال و مراحل اجرا را با فایل PDF کنار دیتاشیت می‌بینید.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | هادی تخت مسی بدون روکش (تسمهٔ مسی) برای ارتینگ، حفاظت در برابر صاعقه و همبندی |
جنس | مس، بدون روکش |
ابعاد (پهنا × ضخامت) | از ۲۰ × ۳ تا ۶۰ × ۵ میلیمتر، در ده اندازه |
سطح مقطع | از ۶۰ تا ۳۰۰ میلیمتر مربع |
وزن هر متر | از ۰٫۵۳ کیلوگرم (۲۰ × ۳ و ۳۰ × ۲) تا ۲٫۶۷ کیلوگرم (۶۰ × ۵)؛ ۲۵ × ۳: ۰٫۶۷ کیلوگرم |
استاندارد مرجع | ASTM B187 |
شکل عرضه | رول، به طول سفارش |
کد سفارش | BCT 203–605 |
اتصال‌ها | بستهای برنجی و جوش احتراقی کالوت؛ پیچ و مهره روی شینه |
سازگاری | با مس، مس قلعاندود و برنج؛ در خاک بدون قطعات گالوانیزه |
کاربرد اصلی | هادی نزولی و شبکهٔ بام، حلقه و شبکهٔ ارت، هادی اتصال زمین تا شینهٔ دریچه، همبندی |
جدول تسمه مسی: کد، ابعاد و وزن هر متر
کد سفارش | پهنا × ضخامت (mm) | سطح مقطع (mm²) | وزن هر متر (kg) |
|---|---|---|---|
BCT 203 | 20 × 3 | 60 | 0.53 |
BCT 205 | 20 × 5 | 100 | 0.89 |
BCT 253 | 25 × 3 | 75 | 0.67 |
BCT 255 | 25 × 5 | 125 | 1.11 |
BCT 302 | 30 × 2 | 60 | 0.53 |
BCT 303 | 30 × 3 | 90 | 0.80 |
BCT 305 | 30 × 5 | 150 | 1.34 |
BCT 405 | 40 × 5 | 200 | 1.78 |
BCT 505 | 50 × 5 | 250 | 2.23 |
BCT 605 | 60 × 5 | 300 | 2.67 |
ابعاد تسمه را بهصورت «پهنا × ضخامت» می‌نویسیم؛ در بازار همین اندازه را «ضخامت در پهنا» هم می‌گویند، مثلاً تسمهٔ ۲۵ × ۳ را «تسمهٔ ۳ در ۲۵». وزن هر متر، حاصل‌ضرب سطح مقطع در چگالی مس است. تسمهٔ مسی را بهصورت رول و به طول سفارش عرضه میکنیم. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

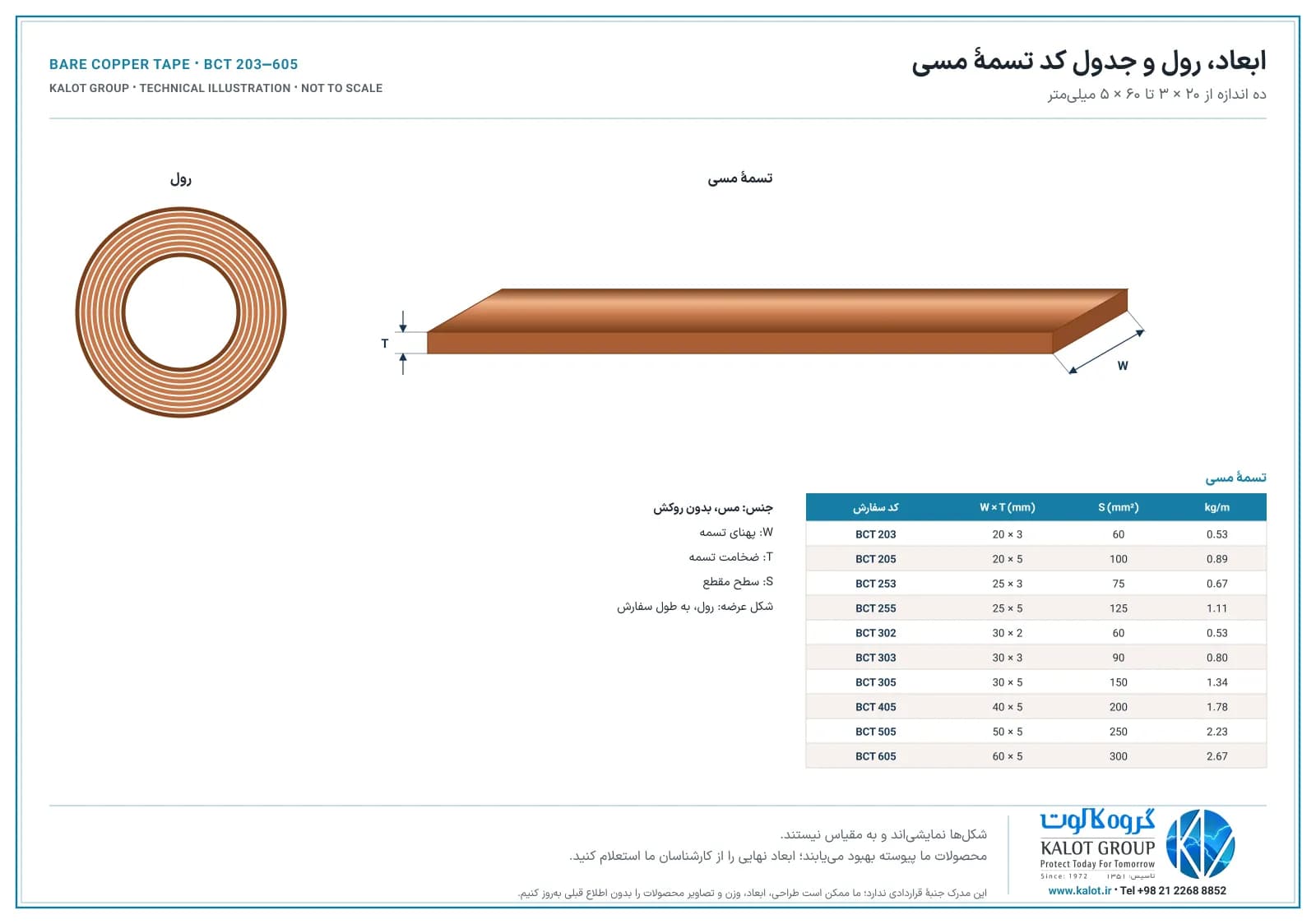

ابعاد، رول و جدول کد تسمهٔ مسی
دانلود ابعاد، رول و جدول کد (PDF)
ساختار و شکل عرضهٔ تسمهٔ مسی

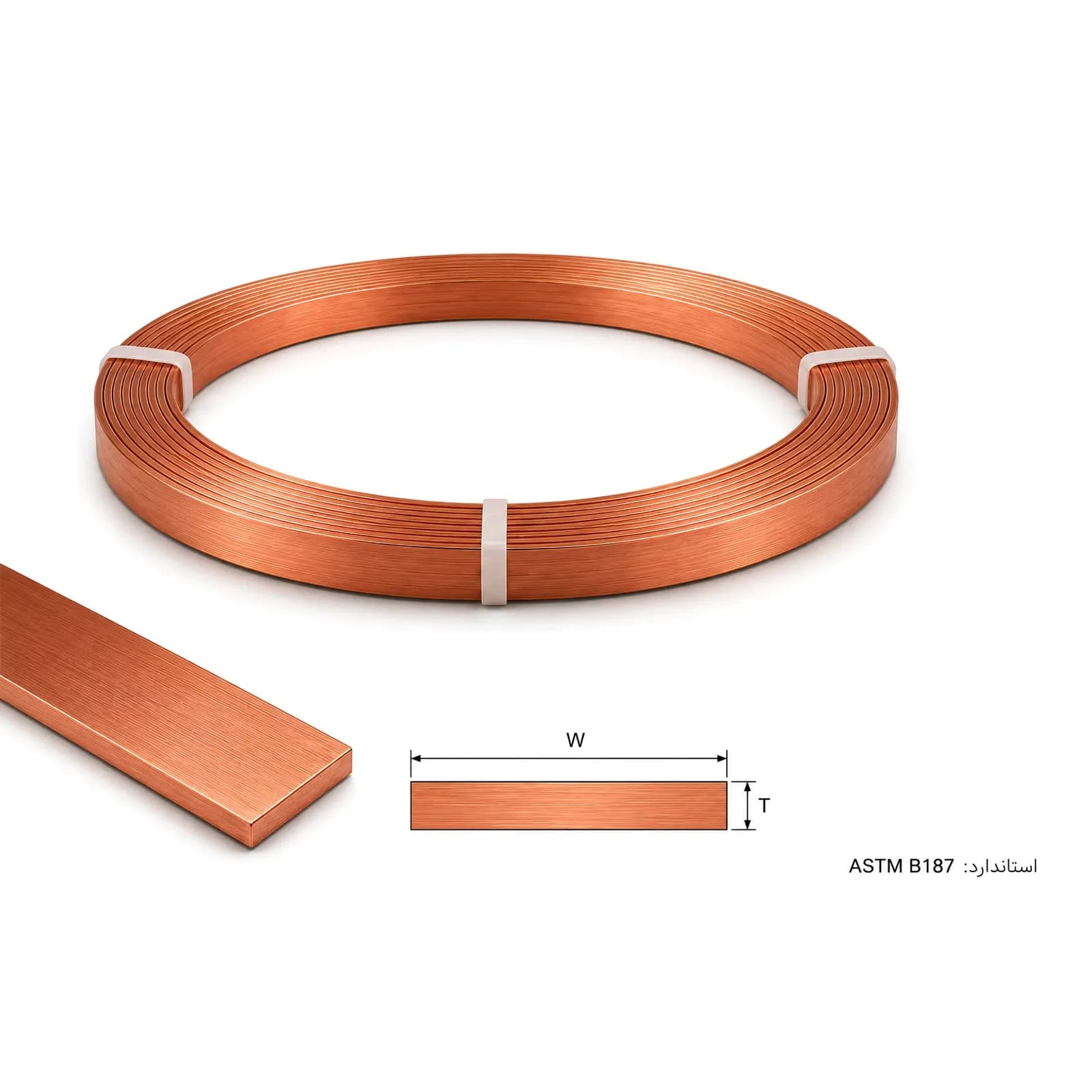

تسمهٔ مسی هادی تخت و یکپارچهٔ مسی است: مقطع آن مستطیلی با پهنای W و ضخامت T است و در ده اندازه، از ۲۰ × ۳ تا ۶۰ × ۵ میلیمتر، عرضه میشود. تسمه را بهصورت رول و به طول سفارش عرضه میکنیم تا مسیرهای بلند بیمفصل اجرا شوند. برای اتصالهای سخت و شینهها، شمش مسی، برای جایی که مس با فولاد گالوانیزه یا آلومینیوم در هوا تماس دارد، تسمهٔ مسی قلعاندود و برای همبندی درِ تابلو و قطعات متحرک، تسمهٔ انعطاف‌پذیر همبندی به کار میرود.
برای نمایش بزرگ کلیک کنید
کاربردهای تسمه مسی در ارتینگ و حفاظت در برابر صاعقه

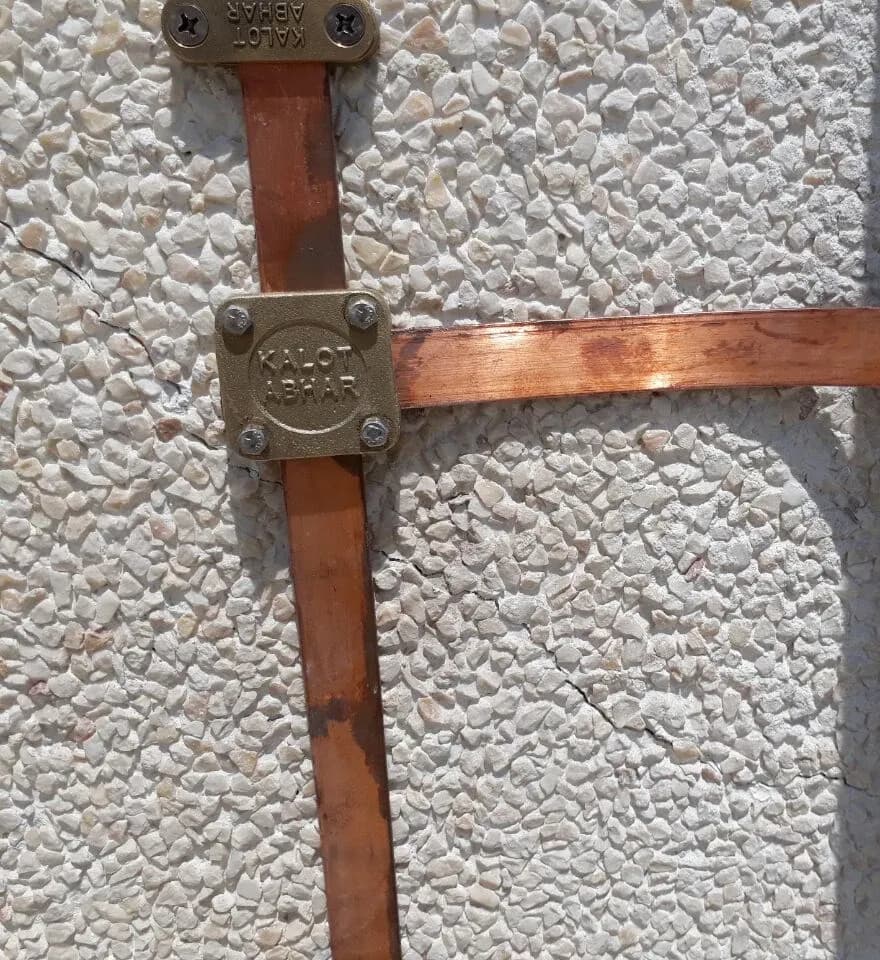

- هادی نزولی: روی دیوار و ستون، با بست برنجی دوپارچهٔ دیواری یا پایهٔ فاصلهدهندهٔ BPH 76؛ با یک سکسیونر برنجی SKADL 100 (برای تسمهٔ ۲۵ × ۳) یا بست اتصال دوراه سیم به تسمه (برای تسمهٔ ۳۰ × ۳) بالاتر از سطح زمین برای اندازه‌گیری. برای آشنایی با اجزا، سیستم حفاظت در برابر صاعقه و اجزای آن را ببینید.

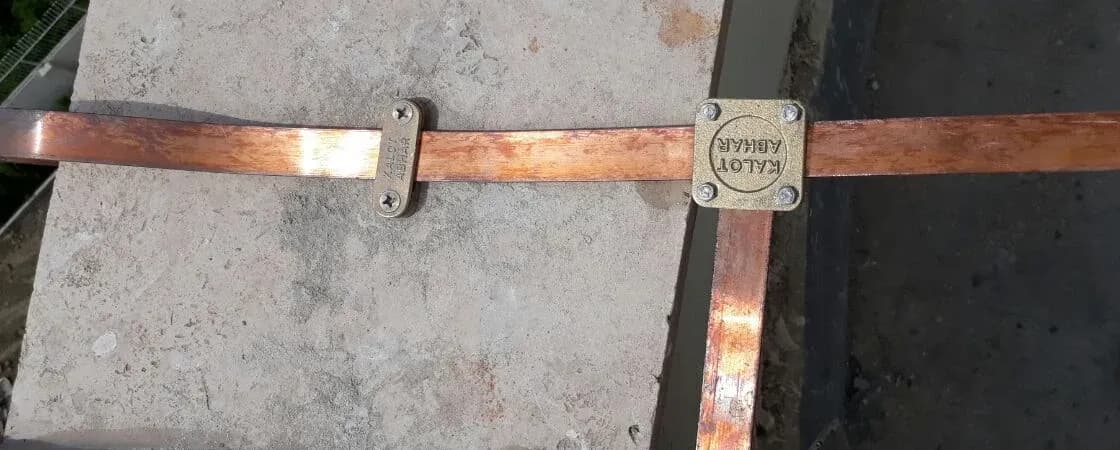

- شبکهٔ بام: شبکهٔ هادی گیرنده روی بام و جان‌پناه، با بست مربعی چهارراه در تقاطع‌ها و کوپلینگ برنجی برای اتصال به میلهٔ صاعقهگیر.
- حلقهٔ ارت و الکترود افقی: تسمه بهصورت قائم (روی لبه) در ترانشه به عمق ۷۰ تا ۸۰ سانتی‌متر و در فاصلهٔ ۱ متری دیوارهای بیرونی؛ تقاطع‌ها و انشعاب‌های دفن‌شده با جوش احتراقی.
- اتصال میله‌های ارت: درون دریچهٔ ارت با بست A تایپ روی سر میلهٔ ارت کاپرباند یا میلهٔ ارت مسی، یا با بست U تسمهٔ عمودی (تسمهٔ ۲۵)؛ دور دریچه بتن ریخته میشود.
- ارت فونداسیون: تسمهٔ مسی را میتوان درون بتن پی، روی لبه و با دست‌کم ۵ سانتی‌متر پوشش بتن، اجرا و به آرماتور وصل کرد؛ سیستم ارتینگ بر اساس ارت فونداسیون را ببینید.
- همبندی: اتصال سازه‌ها و صفحه‌های فولادی با بست همبندی تسمه به صفحهٔ فلزی (تسمهٔ ۲۵ × ۳)، لوله‌ها با بست یکپارچه و بست دوپارچهٔ تسمه به لوله (تسمه تا پهنای ۲۶ میلیمتر)، و شینهها با پیچ و مهره. اتصال به سازه یا لولهٔ فولادی و گالوانیزه را فقط در هوا و بالاتر از سطح زمین بسازید، تسمهٔ قلعاندود یا بست برنجی به کار ببرید، محل اتصال را با پوشش ضد خوردگی بپوشانید و تسمهٔ مسی را بالاتر از قطعات گالوانیزه نکشید؛ همبندی و هم‌پتانسیل‌سازی را ببینید.
- شینهٔ دریچه و ارت بار: تسمه را با پیچ و مهره روی شینهٔ دریچهٔ ارت یا ارت بار ببندید؛ هر هادی روی سوراخ خودش. قطر پیچ بیشتر از یکسوم پهنای تسمه نباشد (BS 7430): برای تسمهٔ ۲۵ میلیمتری پیچ M8 و برای تسمهٔ ۳۰ میلیمتری پیچ M10، با واشر تخت پهن روی شینه. از شینهٔ دریچه به بالا، کابل ارت سبز و زرد به کار میرود.

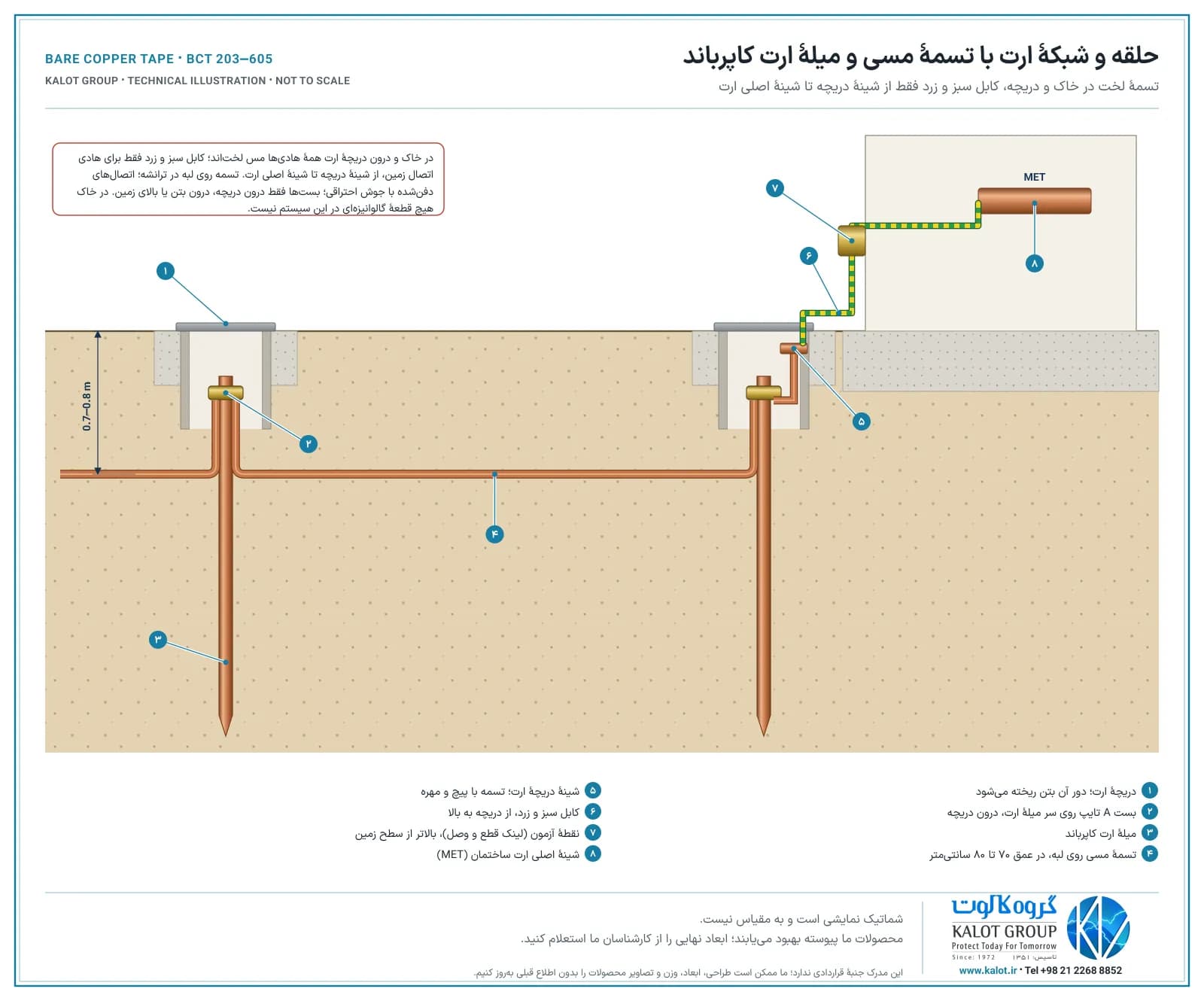

حلقه و شبکهٔ ارت با تسمهٔ مسی و میلهٔ ارت
دانلود شماتیک حلقه و شبکهٔ ارت (PDF)

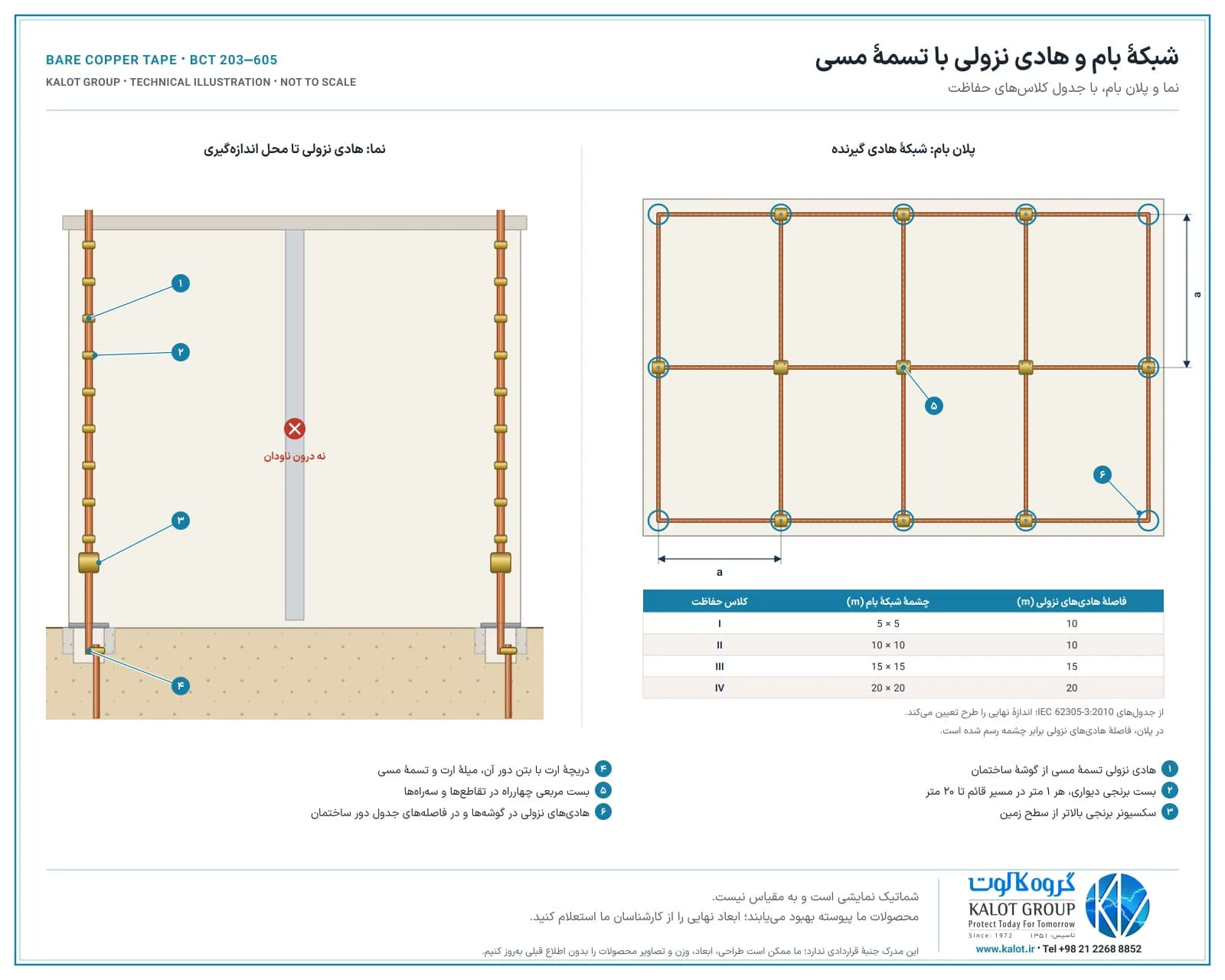

شبکهٔ بام و هادی نزولی با تسمهٔ مسی
دانلود شماتیک شبکهٔ بام و هادی نزولی (PDF)

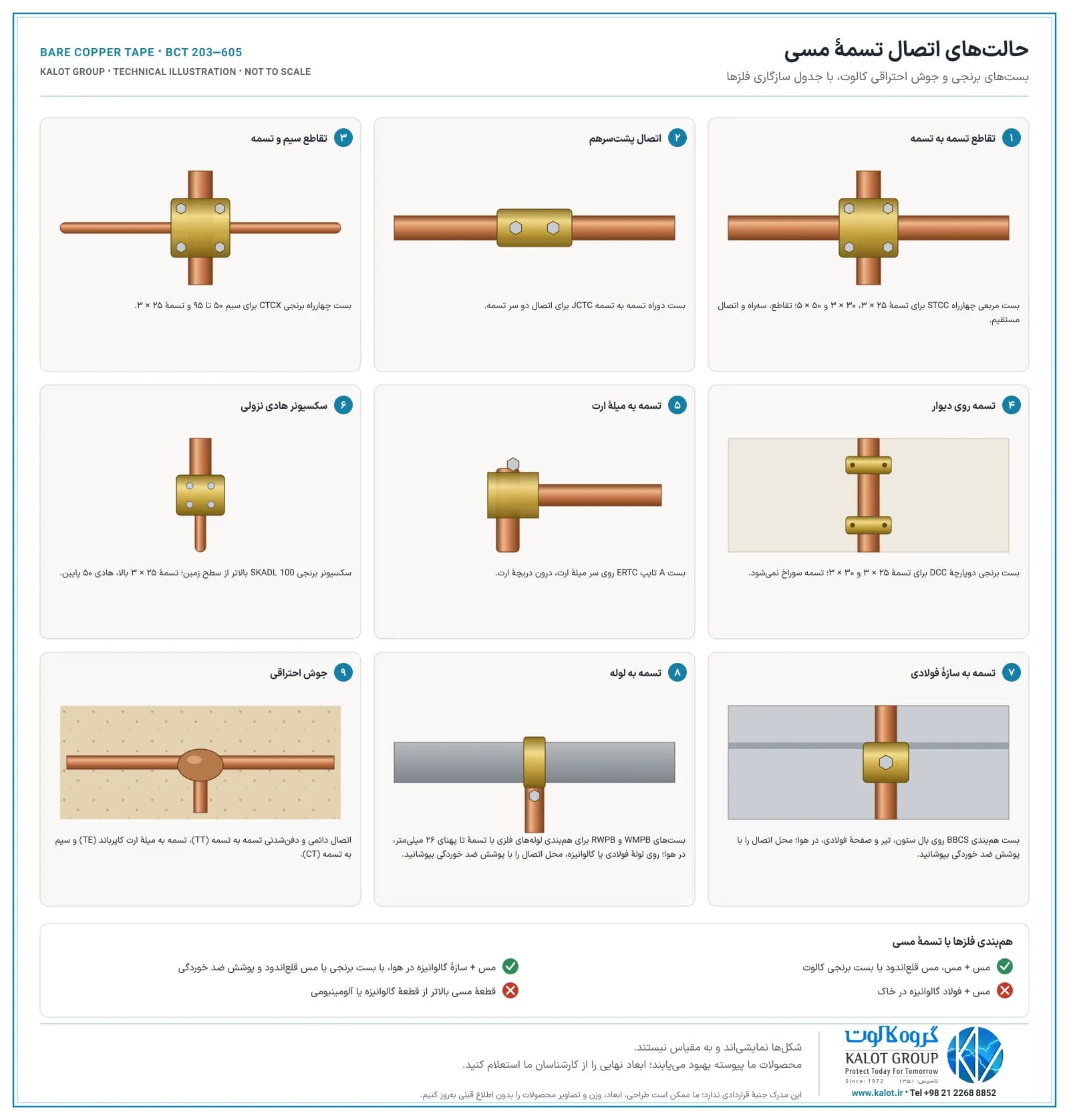

حالت‌های اتصال تسمهٔ مسی با بستهای برنجی و جوش احتراقی کالوت
دانلود حالت‌های اتصال (PDF)

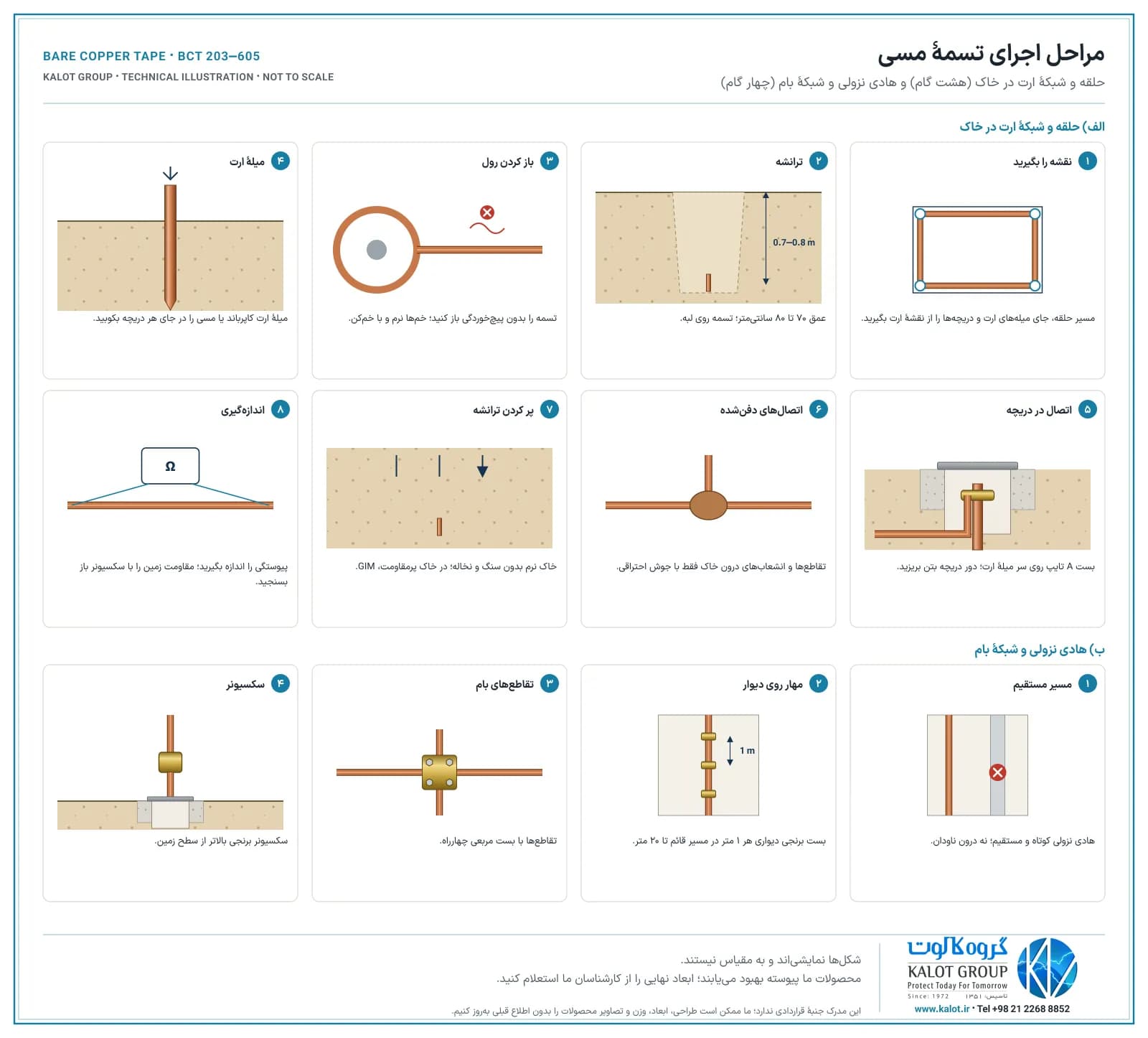

مراحل اجرای تسمهٔ مسی
- مسیر حلقهٔ ارت، جای میله‌های ارت و دریچه‌ها، و مسیر هادی‌های نزولی و شبکهٔ بام را از نقشه بگیرید و اندازهٔ تسمه را بر پایهٔ نقش آن و جریان اتصالی انتخاب کنید.
- ترانشه را به عمق ۷۰ تا ۸۰ سانتی‌متر بکنید؛ در مناطق سردسیر، تسمه را زیر عمق یخ‌زدگی بگذارید. IEC 62305-3 حلقهٔ ارت را دست‌کم ۰٫۵ متر زیر زمین و در فاصلهٔ ۱ متری دیوارهای بیرونی، مبحث ۱۳ الکترود افقی را در عمق ۰٫۵ تا ۰٫۸ متر و دستورالعمل اجرای سیستم زمین دست‌کم ۰٫۷ متر می‌خواهد.
- تسمه را از رول باز کنید، بی‌آنکه پیچ بخورد یا تا شود، و آن را روی لبه در ترانشه بگذارید. خم‌ها را نرم و با خم‌کن تسمه بسازید و تسمه را چکش‌کاری نکنید.
- میله‌های ارت را در جای هر دریچه بکوبید: میلهٔ ارت کاپرباند یا میلهٔ ارت مسی.
- درون دریچهٔ ارت، تسمه را با بست A تایپ روی سر میلهٔ ارت ببندید و آن را با پیچ و مهره به شینهٔ دریچه وصل کنید (برای تسمهٔ ۲۵ میلیمتری پیچ M8 و برای تسمهٔ ۳۰ میلیمتری پیچ M10، با واشر تخت پهن)؛ دور دریچهٔ ارت بتن بریزید. مهره‌ها را طبق دستورالعمل نصب همان بست سفت کنید.
- تقاطع‌ها و انشعاب‌هایی را که در خاک دفن می‌شوند، با جوش احتراقی بسازید؛ بست را در خاک دفن نکنید.
- ترانشه را با خاک نرم و مرطوب، بدون سنگ و نخاله پر کنید و بکوبید؛ در خاک پرمقاومت، دور تسمه را با مواد کاهندهٔ GIM پر کنید.
- از شینهٔ دریچه به بالا تا شینهٔ اصلی ارت، کابل ارت سبز و زرد را به کار ببرید.
- هادی نزولی و شبکهٔ بام: هادی نزولی را مستقیم و با کوتاه‌ترین مسیر پایین بیاورید و آن را درون ناودان یا لولهٔ آب باران نگذارید. IEC 62305-3 فاصلهٔ مهار تسمه را در مسیر قائم تا ارتفاع ۲۰ متر و روی سطحهای افقی بام و روی جان‌پناه ۱ متر، و در مسیر افقی روی سطح قائم دیوار و مسیر قائم بالاتر از ۲۰ متر ۰٫۵ متر پیشنهاد میکند؛ تسمه را با بست برنجی دیواری مهار کنید و برای نصب روی دیوار سوراخ نکنید.
- تقاطع‌های شبکهٔ بام را با بست مربعی چهارراه و اتصالهای پشتسرهم را با بست دوراه تسمه به تسمه ببندید؛ روی هر هادی نزولی، بالاتر از سطح زمین، یک سکسیونر برنجی (تسمهٔ ۲۵ × ۳) یا بست اتصال دوراه سیم به تسمه (تسمهٔ ۳۰ × ۳) بگذارید که فقط با ابزار باز شود.
- پس از اجرا، پیوستگی مسیر را اندازه بگیرید و مقاومت زمین را با سکسیونرِ باز بسنجید؛ نتیجه را با تاریخ در پروندهٔ سیستم ارت ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
دریل و پیچ‌های نصب بست، آچار، خم‌کن تسمه، قیچی یا اره برای بریدن تسمه، قالب و پودر جوش احتراقی، متر، دستگاه اندازه‌گیری پیوستگی (میلی‌اهم‌متر)، دستگاه اندازه‌گیری مقاومت زمین و دوربین برای ثبت مسیر پیش از پر کردن ترانشه یا بتن‌ریزی.
کنترل پیوستگی، اندازه‌گیری و بازدید
اتصالهای درون ترانشه و بتن پس از پر شدن دیده نمی‌شوند؛ پس پیش از آن، مسیر تسمه و هر اتصال را کنترل کنید و با نقشه و عکس ثبت کنید. در هر بازدید، سفتی بستها روی ساختمان و درون دریچه، سلامت تسمه در محل ورود به خاک و بتن و مقاومت زمین با سکسیونر باز را بسنجید. رنگ سبز یا تیرهٔ رویهٔ تسمهٔ مسی در هوا، لایهٔ محافظ طبیعی مس است؛ ولی اگر مقاومت یک اتصال بالا رفته، آن را باز، تمیز و دوباره سفت کنید. IEC 62305-3:2010 بیشترین فاصلهٔ بازدید سیستم حفاظت در برابر صاعقه را در سطح حفاظت I و II، بازدید چشمی هر سال و بازرسی کامل هر ۲ سال، و در سطح حفاظت III و IV، بازدید چشمی هر ۲ سال و بازرسی کامل هر ۴ سال پیشنهاد میکند؛ برای ساختمان‌های اداری و تجاری و جاهایی که افراد زیادی در آن‌ها حضور دارند، همین استاندارد بازرسی کامل را هر سال پیشنهاد میکند. برای روش اندازه‌گیری، مقاومت پایانهٔ زمین چگونه اندازه‌گیری میشود را ببینید.
انتخاب و استعلام قیمت تسمهٔ مسی
برای استعلام قیمت تسمهٔ مسی، اندازه (پهنا × ضخامت)، متراژ، کاربرد (هادی نزولی، شبکهٔ بام، حلقهٔ ارت یا همبندی) و بستها و متعلقات لازم (بست دیواری، بست چهارراه، سکسیونر، بست میلهٔ ارت، بست سازه و لوله، قالب جوش احتراقی، دریچهٔ ارت و کابل ارت سبز و زرد) را برای کارشناسان ما بفرستید. اگر نقشهٔ ارت یا طرح صاعقهگیر پروژه را هم بفرستید، کارشناسان ما در گروه کالوت فهرست تسمه و متعلقات را همراه قیمت روز به شما اعلام می‌کنند.
برای نمایش بزرگ کلیک کنید
مس در بیشتر خاک‌ها، در هوا و درون بتن در برابر خوردگی پایدار است و رسانایی آن از دیگر فلزهای سیستم زمین بیشتر است. مقطع تخت تسمه چند مزیت دارد: روی دیوار، جان‌پناه و بام صاف مینشیند و کمتر دیده میشود، با همان سطح مقطع سطح تماس بیشتری از هادی گرد با خاک دارد و در بستهای تخت، سطح تماس بزرگی میسازد. مقاومت زمین بیشتر به طول الکترود بستگی دارد تا پهنای آن؛ پس اندازهٔ تسمه را بر پایهٔ نقش آن و جریان اتصالی انتخاب کنید. چند نکته را هم در نظر بگیرید: در خاک، مس را به فولاد گالوانیزه وصل نکنید؛ اتصال به سازه‌های گالوانیزه را فقط در هوا، با تسمهٔ قلعاندود یا بست برنجی و پوشش ضد خوردگی بسازید. اتصال مس به آلومینیوم را تا جای ممکن نسازید و اگر ناگزیر است، با تسمهٔ قلعاندود، بالاتر از زمین و با پوشش کامل محل اتصال بسازید. مس را بالاتر از قطعات گالوانیزه یا آلومینیومی نصب نکنید، چون ذره‌های مس که با باران می‌ریزند، این قطعات را می‌خورند.
مزایای تسمهٔ مسی کالوت
- رسانایی بیشتر: مس رساناتر از دیگر فلزهای سیستم زمین است؛ همان جریان با سطح مقطع کمتر هدایت میشود.
- صاف روی دیوار و بام: مقطع تخت روی دیوار و جان‌پناه صاف مینشیند و کمتر دیده میشود.
- سطح تماس بیشتر: با همان سطح مقطع، سطح تماس بیشتری از هادی گرد با خاک و با بستهای تخت دارد.
- ده اندازه: از ۲۰ × ۳ تا ۶۰ × ۵؛ همه با سطح مقطع ۶۰ میلیمتر مربع یا بیشتر و ضخامت ۲ میلیمتر یا بیشتر.
- عرضه بهصورت رول: به طول سفارش؛ مسیرهای بلند بیمفصل اجرا می‌شوند.
- اتصال با محصولات کالوت: بستهای برنجی دیواری، چهارراه، آزمون، میلهٔ ارت، سازه و لوله، و قالبهای جوش احتراقی تسمه از یک عرضه‌کننده.
انتخاب اندازهٔ تسمهٔ مسی بر پایهٔ نقش آن در طرح
نقش تسمه | جای اجرا | کمترین اندازه در استانداردها | پیشنهاد ما |
|---|---|---|---|
هادی نزولی و شبکهٔ بام | روی ساختمان | ۵۰ میلیمتر مربع؛ ضخامت پیشنهادی ۲ میلیمتر | BCT 253؛ یا BCT 303 |
حلقهٔ ارت و الکترود افقی | خاک، عمق ۷۰ تا ۸۰ سانتی‌متر | ۵۰ میلیمتر مربع، ضخامت ۲ میلیمتر؛ BS 7430: ضخامت ۳ میلیمتر | BCT 253، BCT 303 یا بزرگ‌تر (ضخامت ۳ میلیمتر یا بیشتر) |
هادی اتصال زمین تا شینهٔ دریچه | خاک و دریچهٔ ارت | اندازهٔ الکترود | هم‌اندازهٔ تسمهٔ حلقهٔ ارت |
شبکهٔ ارت پست و نیروگاه | خاک | بر پایهٔ جریان اتصالی | BCT 305 تا BCT 605 |
همبندی شینهها و سازه‌ها به سیستم زمین | درون و روی ساختمان (نه در خاک) | ۱۶ میلیمتر مربع مس (همبندی صاعقه، IEC 62305-3) | BCT 203 و بزرگ‌تر |
ارت فونداسیون | درون بتن پی | ۵۰ میلیمتر مربع، ضخامت ۲ میلیمتر | BCT 253 یا BCT 303 |
اندازه‌ها از IEC 62561-2:2018، IEC 62305-3:2010، IEC 60364-5-54:2011، مبحث ۱۳ مقررات ملی ساختمان، دستورالعمل اجرای سیستم زمین در ساختمان‌ها و BS 7430:2011 است؛ اندازهٔ نهایی را طرح و محاسبهٔ جریان اتصالی تعیین می‌کنند. برای جنس هادی‌ها و الکترودها، جنس الکترودهای زمین را ببینید.
این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای جایی که مس با فولاد گالوانیزه یا آلومینیوم در هوا تماس دارد. | |
هادی تخت در شاخه برای شینهها و اتصالهای سخت. | |
هادی گرد رشته‌ای برای همان نقش‌ها؛ با تسمه هم‌خوان است. | |
مهار تسمهٔ ۲۵ × ۳ و ۳۰ × ۳ روی دیوار و جان‌پناه. | |
تقاطع، سهراه و اتصال مستقیم تسمه‌های ۲۵ × ۳، ۳۰ × ۳ و ۵۰ × ۵. | |
اتصال پشتسرهم دو تسمه. | |
تقاطع سیم ۵۰ تا ۹۵ با تسمهٔ ۲۵ × ۳. | |
اتصال و نقطهٔ آزمون سیم به تسمه. | |
نقطهٔ آزمون هادی نزولی تسمهٔ ۲۵ × ۳، بالاتر از سطح زمین. | |
تسمهٔ ۲۵، ۳۰ و ۵۰ روی سر میلهٔ ارت، درون دریچه. | |
تسمهٔ ۲۵ در امتداد میلهٔ ارت یا میلگرد. | |
اتصال تسمهٔ ۲۵ × ۳ به بال ستون، تیر و صفحهٔ فولادی، در هوا. | |
همبندی لولهٔ آب باران، گاز و نرده. | |
اتصال شبکهٔ بام به میلهٔ صاعقهگیر. | |
جای اتصال هادی‌های لخت درون دریچه. | |
اتصال دائمی تسمه به تسمه، تسمه به میلهٔ ارت کاپرباند و سیم به تسمه. |
مقایسهٔ همهٔ بستهای ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
IEC 62561-2:2018 (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) برای تسمهٔ مسی، چه هادی گیرنده و هادی نزولی و چه الکترود زمین، کمترین سطح مقطع را ۵۰ میلیمتر مربع با ضخامت پیشنهادی ۲ میلیمتر آورده است؛ برای مس، بیشترین مقاومت ویژه را ۰٫۰۱۸ میکرواهم‌متر و استحکام کششی را ۲۰۰ تا ۴۵۰ نیوتن بر میلیمتر مربع می‌خواهد.
IEC 62305-3:2010 (حفاظت سازه‌ها در برابر صاعقه) کمترین سطح مقطع تسمهٔ مسی را برای هادی گیرنده، هادی نزولی و الکترود زمین ۵۰ میلیمتر مربع می‌داند. حلقهٔ ارت را دست‌کم ۰٫۵ متر زیر زمین و در فاصلهٔ ۱ متری دیوارهای بیرونی می‌خواهد؛ فاصلهٔ نگهدارنده‌های تسمه را در مسیر قائم تا ۲۰ متر و روی سطحهای افقی ۱۰۰۰ میلیمتر، و در مسیر افقی روی دیوار و قائم بالاتر از ۲۰ متر ۵۰۰ میلیمتر پیشنهاد میکند و تعداد اتصال‌ها را تا حد ممکن کم می‌خواهد. اتصال با بست در خاک را به‌طور کلی، جز با محافظت مؤثر در برابر خوردگی پس از اجرا، نمیپذیرد و یادآوری میکند که قطعهٔ مسی نباید بالاتر از قطعهٔ گالوانیزه یا آلومینیومی بدون محافظ نصب شود.
IEC 60364-5-54:2011 (آرایش‌های اتصال به زمین و هادی‌های حفاظتی) برای الکترود زمین از تسمهٔ مسی، ۵۰ میلیمتر مربع با ضخامت ۲ میلیمتر را می‌خواهد و اتصالی را که فقط به لحیم متکی باشد، نمیپذیرد. سطح مقطع لازم برای جریان اتصالی را با رابطهٔ S = I√t / k محاسبه میکند؛ برای مس لخت در شرایط عادی، با دمای آغاز ۳۰ و دمای نهایی ۲۰۰ درجهٔ سلسیوس، k برابر ۱۵۹ است.
مبحث ۱۳ مقررات ملی ساختمان (ویرایش ۱۳۹۵) برای الکترود زمین از تسمهٔ مسی، ۵۰ میلیمتر مربع با ضخامت ۲ میلیمتر را تعیین میکند، الکترودهای افقی را در عمق ۰٫۵ تا ۰٫۸ متر می‌خواهد و کمترین سطح مقطع شینهٔ اصلی ارت را با هادی مسی ۵۰ میلیمتر مربع می‌داند. دستورالعمل اجرای سیستم زمین در ساختمان‌ها هم تسمهٔ مسی ۵۰ میلیمتر مربع با ضخامت ۲ میلیمتر را می‌پذیرد و الکترود افقی را دست‌کم در عمق ۰٫۷ متر و زیر عمق یخ‌زدگی می‌خواهد.
BS 7430:2011 (آیین کار اتصال به زمین) برای الکترود تسمه‌ای مسی، ۵۰ میلیمتر مربع با ضخامت ۳ میلیمتر را می‌خواهد، فاصلهٔ بستهای مهار را بیشتر از ۱ متر نمیخواهد و سوراخکردن هادی را برای نصب روی سازه نمیپذیرد؛ برای اتصال پیچی، قطر پیچ را بیشتر از یکسوم پهنای تسمه نمیخواهد. همین آیین کار، تسمهٔ مسی را که با فولاد گالوانیزه تماس دارد یا روی آن نصب میشود، قلعاندود می‌خواهد و برای اتصال مس به مس، لحیم سخت بدون روی، پیچ و مهره و جوش احتراقی را می‌پذیرد.
استاندارد ملی ایران ۴۱۲۳ (آیین کار اتصال به زمین) الکترودهای افقی را معمولاً از تسمهٔ مسی بدون روکش با ضخامت دست‌کم ۲ میلیمتر می‌داند و تسمهٔ مسی را که با فولاد گالوانیزه تماس دارد، قلعاندود می‌خواهد.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- ابعاد، رول و جدول کد تسمهٔ مسیزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک حلقه و شبکهٔ ارت تسمهٔ مسیزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک شبکهٔ بام و هادی نزولی تسمهٔ مسیزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال تسمهٔ مسیزبان: فارسی (در زبانه جدید باز میشود)
- مراحل اجرا تسمهٔ مسیزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
تسمه مسی چیست و در ارت و صاعقهگیر چه کاربردی دارد؟
تسمه مسی هادی تخت و یکپارچهٔ مسی بدون روکش است که بهعنوان هادی نزولی، شبکهٔ بام، حلقه و شبکهٔ ارت، هادی اتصال زمین و هادی همبندی به کار میرود. ما آن را در ده اندازه، از ۲۰ × ۳ تا ۶۰ × ۵ میلیمتر، بهصورت رول عرضه میکنیم.
جدول تسمه مسی: ابعاد و وزن هر متر تسمه مسی چقدر است؟
وزن هر متر تسمهٔ مسی از ۰٫۵۳ کیلوگرم (۲۰ × ۳ و ۳۰ × ۲) تا ۲٫۶۷ کیلوگرم (۶۰ × ۵) است؛ هر متر تسمهٔ ۲۵ × ۳، ۰٫۶۷ کیلوگرم و هر متر تسمهٔ ۳۰ × ۳، ۰٫۸۰ کیلوگرم وزن دارد. وزن هر متر برابر سطح مقطع (پهنا × ضخامت) ضرب در چگالی مس است. کد، ابعاد، سطح مقطع و وزن هر ده اندازه در جدول تسمه مسی همین صفحه آمده است.
تسمه مسی ۳ در ۲۵ یا ۳ در ۳۰؛ برای هادی نزولی و شبکهٔ بام چه اندازه‌ای مناسب است؟
استانداردهای حفاظت در برابر صاعقه برای هادی نزولی و شبکهٔ بام، تسمهٔ مسی دست‌کم ۵۰ میلیمتر مربع میخواهند و IEC 62561-2 ضخامت ۲ میلیمتر را پیشنهاد میکند؛ همهٔ اندازه‌های ما ۶۰ میلیمتر مربع یا بیشترند و ضخامت ۲ میلیمتر یا بیشتر دارند. برای هادی نزولی و شبکهٔ بام، تسمهٔ ۲۵ × ۳ (۳ در ۲۵) را پیشنهاد میکنیم، چون بست دیواری، بست چهارراه، سکسیونر و بست سازهٔ کالوت برای این اندازه کامل‌اند؛ تسمهٔ ۳۰ × ۳ (۳ در ۳۰) هم با بست دیواری، بست چهارراه و بست دوراه سیم به تسمه اجرا میشود. برای حلقهٔ ارت، تسمه‌ای با ضخامت ۳ میلیمتر یا بیشتر، و برای شبکهٔ ارت پست‌ها اندازه‌ای را که محاسبهٔ جریان اتصالی تعیین میکند، به کار ببرید.
تسمه مسی بهتر است یا سیم لخت مسی؟
هر دو در استانداردها پذیرفتهاند و انتخاب به طرح و جای اجرا بستگی دارد. تسمهٔ مسی روی دیوار و بام صاف مینشیند، با همان سطح مقطع سطح تماس بیشتری با خاک دارد و در بستهای تخت سطح تماس بزرگی میسازد؛ سیم لخت مسی آسان خم میشود، در زین بستها مینشیند و در چاه ارت بهصورت مارپیچ اجرا میشود.
تسمه مسی یا تسمه گالوانیزه؛ میتوان این دو را به هم وصل کرد؟
در خاک، نه: فولاد گالوانیزه در اتصال به مس خورده میشود؛ پس سیستم مسی و سیستم گالوانیزه را هر یک با قطعات همجنس خودش اجرا کنید. در هوا، اتصال تسمهٔ مسی به سازهٔ گالوانیزه با تسمهٔ قلعاندود یا بست برنجی شدنی است، به شرطی که محل اتصال را با پوشش ضد خوردگی بپوشانید و مس را بالاتر از قطعات گالوانیزه نصب نکنید.
تسمه مسی ساده یا قلعاندود؛ کدام را انتخاب کنیم؟
تسمهٔ مسی ساده برای خاک، بتن و بیشتر محیطهای هوایی مناسب است. تسمهٔ قلعاندود را جایی به کار ببرید که مس با فولاد گالوانیزه یا آلومینیوم در هوا تماس دارد یا روی آن نصب میشود؛ BS 7430 و استاندارد ملی ۴۱۲۳ تسمهٔ مسی را در تماس با فولاد گالوانیزه قلعاندود میخواهند.
فرق تسمه مسی با شمش مسی (شینه) چیست؟
تسمهٔ مسی را بهصورت رول و به طول سفارش عرضه میکنیم تا مسیرهای بلند هادی نزولی، شبکهٔ بام و حلقهٔ ارت بیمفصل اجرا شوند. شمش مسی هادی تخت در شاخه است و برای شینهها، ارت بار و اتصالهای سخت به کار میرود.
تسمه مسی را چگونه به میلهٔ ارت وصل کنیم؟
درون دریچهٔ ارت، تسمه را با بست A تایپ (تسمهٔ ۲۵، ۳۰ و ۵۰ روی میلهٔ ارت تا ۱۶، ۲۰ و ۲۵ میلیمتر) یا با بست U تسمهٔ عمودی (تسمهٔ ۲۵) روی میلهٔ ارت ببندید و دور دریچه بتن بریزید. برای اتصال دائمی و دفن‌شدنی، قالبهای جوش احتراقی TE1 و TE2 تسمه را به سر میلهٔ ارت کاپرباند جوش می‌دهند.
تسمه مسی را چگونه روی دیوار نصب کنیم و فاصلهٔ بستها چقدر باشد؟
تسمه را با بست برنجی دوپارچهٔ دیواری یا روی پایهٔ فاصلهدهندهٔ BPH 76 مهار کنید. IEC 62305-3:2010 فاصلهٔ نگهدارندهها را در مسیر قائم تا ارتفاع ۲۰ متر و روی سطحهای افقی ۱۰۰۰ میلیمتر، و در مسیر افقی روی دیوار و مسیر قائم بالاتر از ۲۰ متر ۵۰۰ میلیمتر پیشنهاد میکند. BS 7430 سوراخکردن هادی را برای نصب روی سازه نمیپذیرد.
دو تسمهٔ مسی را چگونه به هم وصل کنیم؟ آیا میشود تسمه را سوراخ کرد؟
روی ساختمان، تقاطع و سهراه را با بست مربعی چهارراه و اتصال پشتسرهم را با بست دوراه تسمه به تسمه ببندید؛ در خاک فقط جوش احتراقی (قالبهای TT) به کار ببرید. برای اتصال پیچی روی شینهٔ دریچه یا ارت بار، میتوانید تسمه را سوراخ کنید؛ BS 7430 قطر پیچ را بیشتر از یکسوم پهنای تسمه نمیخواهد، یعنی برای تسمهٔ ۲۵ میلیمتری پیچ M8 یا کوچکتر و برای تسمهٔ ۳۰ میلیمتری پیچ M10 یا کوچکتر. برای نصب روی دیوار و سازه، تسمه را سوراخ نکنید و بست به کار ببرید.
تسمه مسی را در خاک چگونه و در چه عمقی اجرا کنیم؟
تسمه را روی لبه در ترانشه‌ای به عمق ۷۰ تا ۸۰ سانتی‌متر بگذارید؛ IEC 62305-3 حلقهٔ ارت را دست‌کم ۰٫۵ متر زیر زمین و در فاصلهٔ ۱ متری دیوارهای بیرونی، مبحث ۱۳ الکترود افقی را در عمق ۰٫۵ تا ۰٫۸ متر و دستورالعمل اجرای سیستم زمین دست‌کم ۰٫۷ متر می‌خواهد. اتصالهای دفن‌شده را با جوش احتراقی بسازید و ترانشه را با خاک نرم، بدون سنگ و نخاله پر کنید؛ در خاک پرمقاومت، دور تسمه را با مواد کاهندهٔ GIM پر کنید.
چرا تسمه مسی سبز یا تیره میشود؟ سولفاته شدن عیب است؟
رنگ سبز یا تیرهٔ رویهٔ تسمهٔ مسی در هوای معمولی، لایهٔ محافظ طبیعی مس است و به کار هادی آسیبی نمی‌زند. در بازدیدها فقط اتصال‌ها را بسنجید: اگر مقاومت یک اتصال بالا رفته، آن را باز، تمیز و دوباره سفت کنید.
تسمه مسی ۲۵ × ۳ چه جریان اتصالی را تحمل میکند؟
IEC 60364-5-54 سطح مقطع لازم را با رابطهٔ S = I√t / k محاسبه میکند. برای مس لخت در شرایط عادی، با دمای آغاز ۳۰ و دمای نهایی ۲۰۰ درجهٔ سلسیوس، k برابر ۱۵۹ است؛ پس تسمهٔ ۲۵ × ۳ (۷۵ میلیمتر مربع) در یک ثانیه جریان ۱۱٫۹ کیلوآمپر (۷۵ × ۱۵۹) را تحمل میکند. این عدد محاسبهٔ استاندارد است و اندازهٔ نهایی را طراح بر پایهٔ جریان و زمان قطع پروژه انتخاب میکند.
قیمت تسمه مسی چگونه تعیین میشود و برای استعلام چه اطلاعاتی بفرستیم؟
قیمت به اندازه، متراژ و قیمت روز مس بستگی دارد؛ بعضی فروشندگان قیمت را برای هر کیلو و بعضی برای هر متر اعلام می‌کنند و وزن هر متر در جدول همین صفحه آمده است. اندازه، متراژ، کاربرد (هادی نزولی، شبکهٔ بام، حلقهٔ ارت یا همبندی) و بستها و متعلقات لازم را برای کارشناسان ما بفرستید تا قیمت روز را همراه فهرست متعلقات اعلام کنند.
