بست گالوانیزه اتصال تسمه به میلهٔ ارت و مفتول

کد و بازهٔ اندازه (TRCG)

قطر و ابعاد به میلی‌متر است و قطر میلگرد آجدار روی آج سنجیده می‌شود. ابعاد ممکن است بدون اطلاع قبلی تغییر کند؛ اندازهٔ تسمه و هادی گرد پروژه‌تان را برای ما بفرستید تا کارشناسان ما بست مناسب را تأیید کنند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

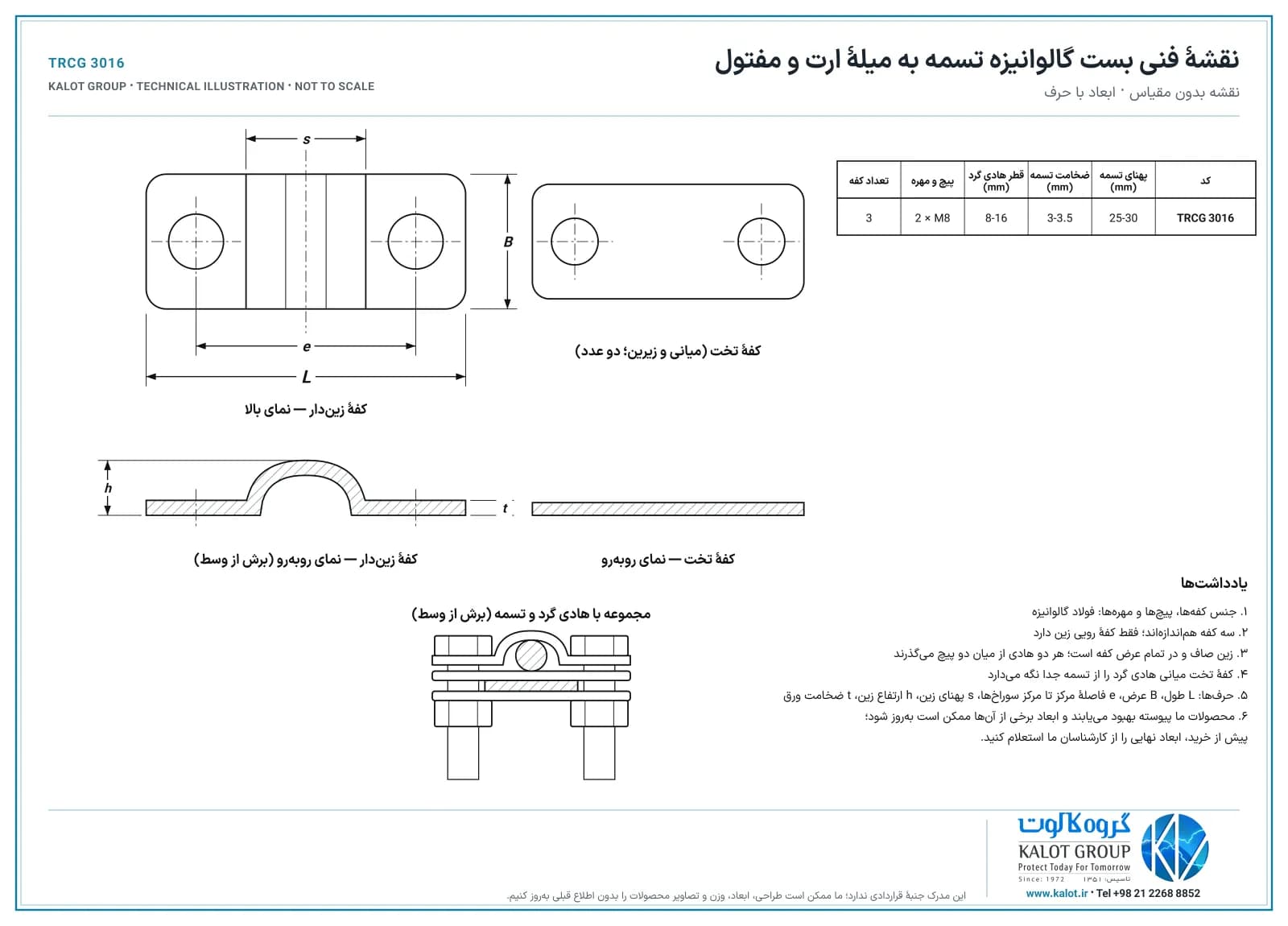

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

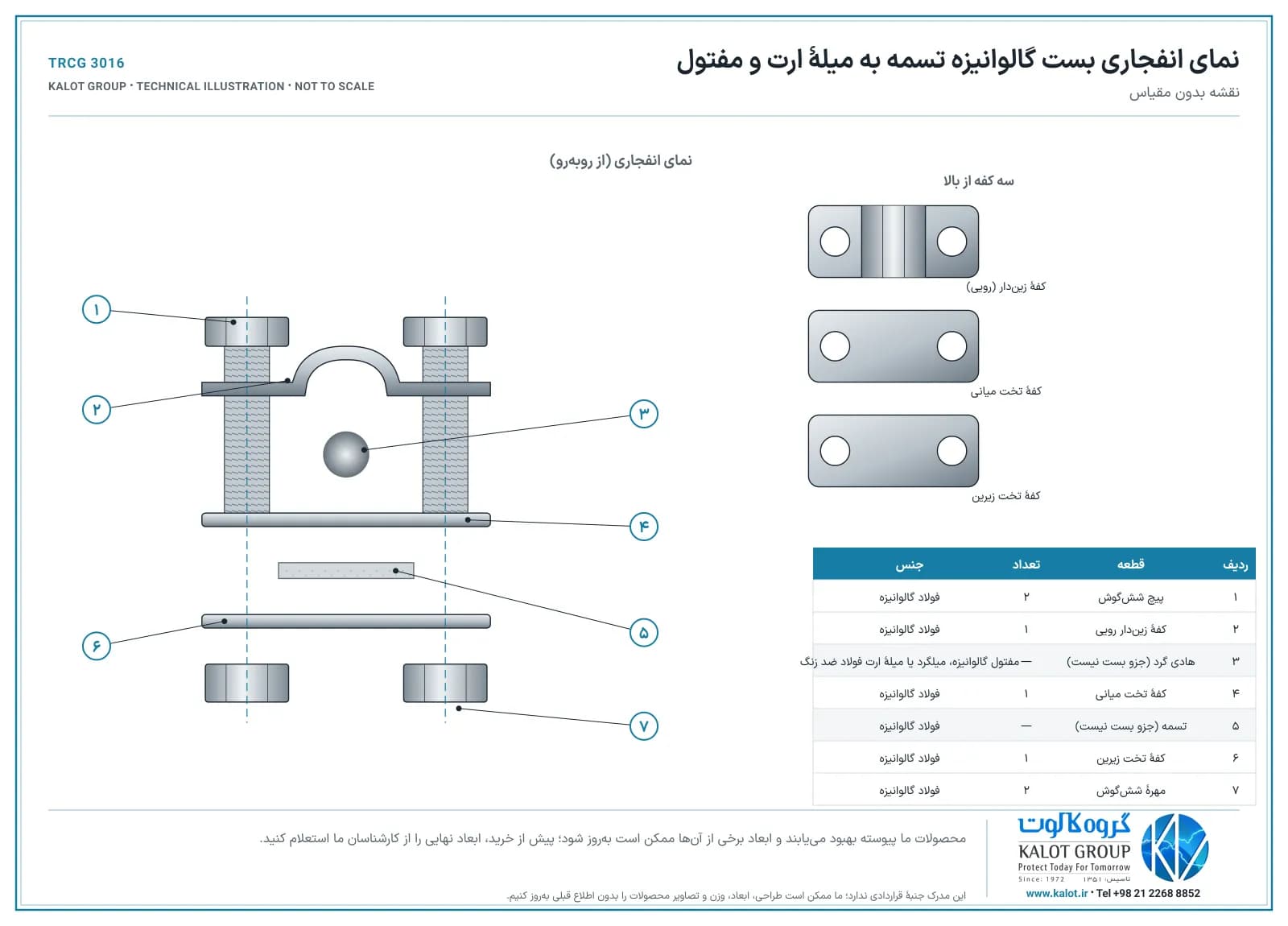

نمای انفجاری

دانلود نمای انفجاری (PDF)

کفهٔ زین‌دار و کفه‌های تخت

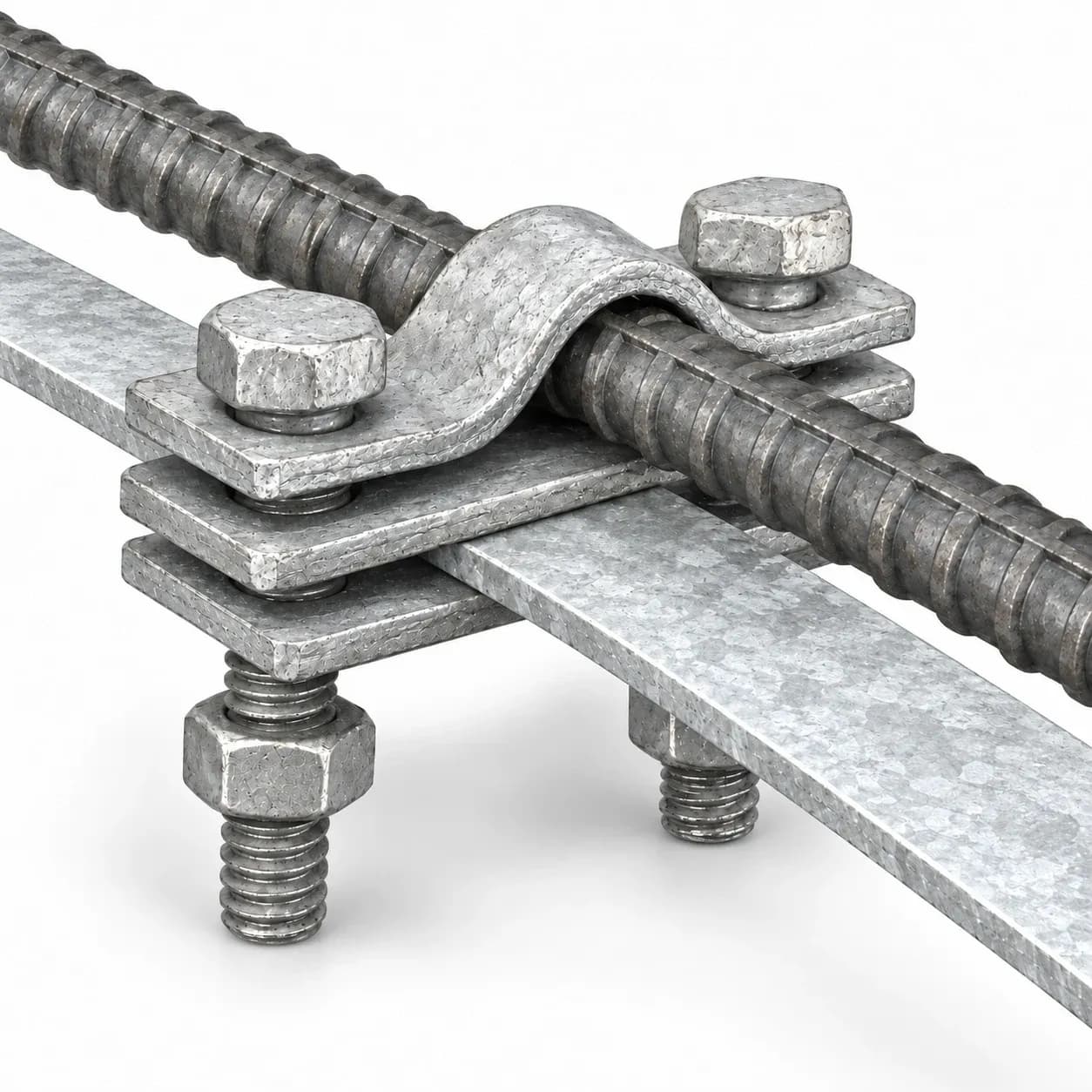

کفهٔ زین‌دار در میانه یک زین گرد دارد که صاف و عمود بر طول کفه، در تمام پهنای آن و میان دو سوراخ پیچ شکل گرفته است؛ هادی گرد در همین زین می‌نشیند. دو کفهٔ تخت هم‌طرح و هم‌اندازهٔ کفهٔ زین‌دارند و تسمه میان آن‌ها قرار می‌گیرد. ترتیب سوار شدن قطعات از سمت سر پیچ‌ها این است: کفهٔ زین‌دار، هادی گرد، کفهٔ تخت میانی، تسمه، کفهٔ تخت بیرونی و مهره‌ها؛ کفهٔ تخت میانی همیشه میان دو هادی است و هر دو هادی از فاصلهٔ میان دو پیچ می‌گذرند.

کاربردهای بست گالوانیزه تسمه به میلهٔ ارت

• ارت فونداسیون: اتصال تسمهٔ گالوانیزهٔ الکترود زمین فونداسیون به میلگردهای آرماتور پی، پیش از بتن‌ریزی؛ برای اتصال‌هایی که در بتن می‌مانند، تسمه را با دو بست به دو میلگرد جدا ببندید
• حلقه و شبکهٔ الکترود: اتصال تسمه به مفتول گالوانیزهٔ ۱۰ میلی‌متری، جایی که بخشی از حلقه یا شبکهٔ الکترود فونداسیون با مفتول اجرا شده است
• انشعاب به اتصال آزمون و هادی نزولی: اتصال تسمهٔ الکترود فونداسیون به انشعابی که داخل ستون یا دیوار بتنی بالا می‌آید و به اتصال آزمون، هادی نزولی سیستم حفاظت در برابر صاعقه یا شینهٔ اصلی زمین می‌رسد. انشعاب گالوانیزه را روی سطح ستون یا دیوار یا داخل ساختمان به هوا برسانید، نه از میان خاک؛ هر جا مسیر انشعاب باید از خاک بگذرد، آن را از فولاد ضد زنگ اجرا کنید و تغییر جنس را داخل بتن با همین بست انجام دهید
• گذر به خاک با فولاد ضد زنگ: اتصال تسمهٔ گالوانیزهٔ داخل بتن به میلهٔ ارت فولاد ضد زنگ ۱۶ میلی‌متری، داخل بتن، تا فقط فولاد ضد زنگ از بتن به خاک برسد؛ این اتصال دو فلز غیرهم‌جنس است، پس محل آن را پیش از بتن‌ریزی با ترکیب یا نوار ضد رطوبت کاملاً بپوشانید
• فونداسیون عایق‌دار یا آب‌بند: وقتی زیر و دور پی عایق رطوبتی، ورق قیری یا عایق حرارتی اجرا می‌شود یا بتن آب‌بند است، تماس بتن با خاک کم است و تسمهٔ گالوانیزهٔ داخل بتن بیشتر کار هم‌بندی را انجام می‌دهد؛ الکترود زمین را بیرون از عایق، در خاک و از فولاد ضد زنگ اجرا کنید و انشعاب فولاد ضد زنگ آن را داخل بتن با این بست به تسمه ببندید. عبور انشعاب از عایق طبق جزئیات آب‌بندی طراح اجرا می‌شود
• هم‌بندی سازه: اتصال تسمهٔ هم‌بندی گالوانیزه به آرماتور سازه، برای هم‌بندی سازه با سیستم زمین
• در هوا، روی بام یا نما: اتصال تسمهٔ گالوانیزه به مفتول گالوانیزهٔ شبکهٔ هادی گیرنده یا هادی نزولی، جایی که هر دو هادی گالوانیزه‌اند

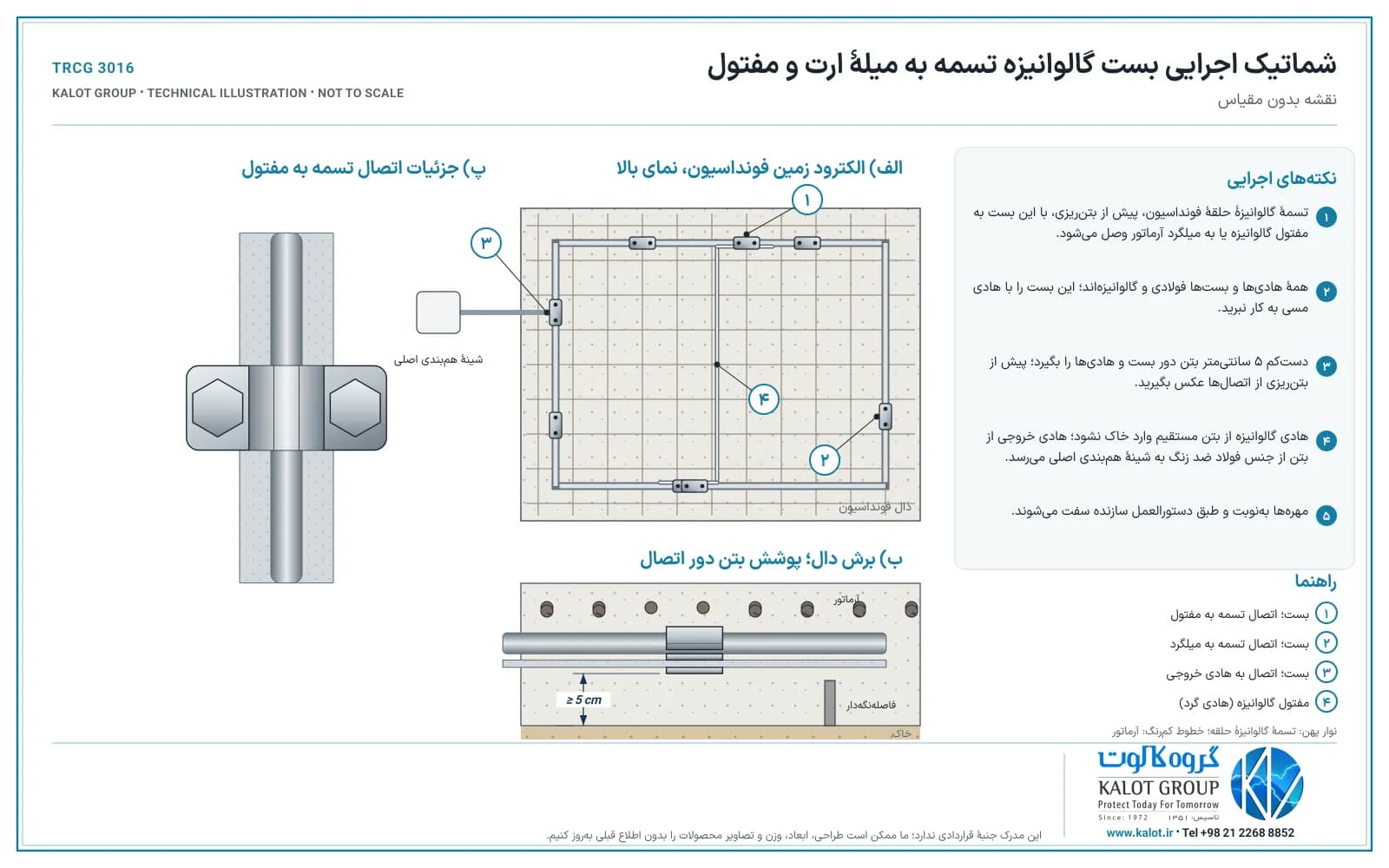

شماتیک اجرایی

دانلود شماتیک اجرایی (PDF)

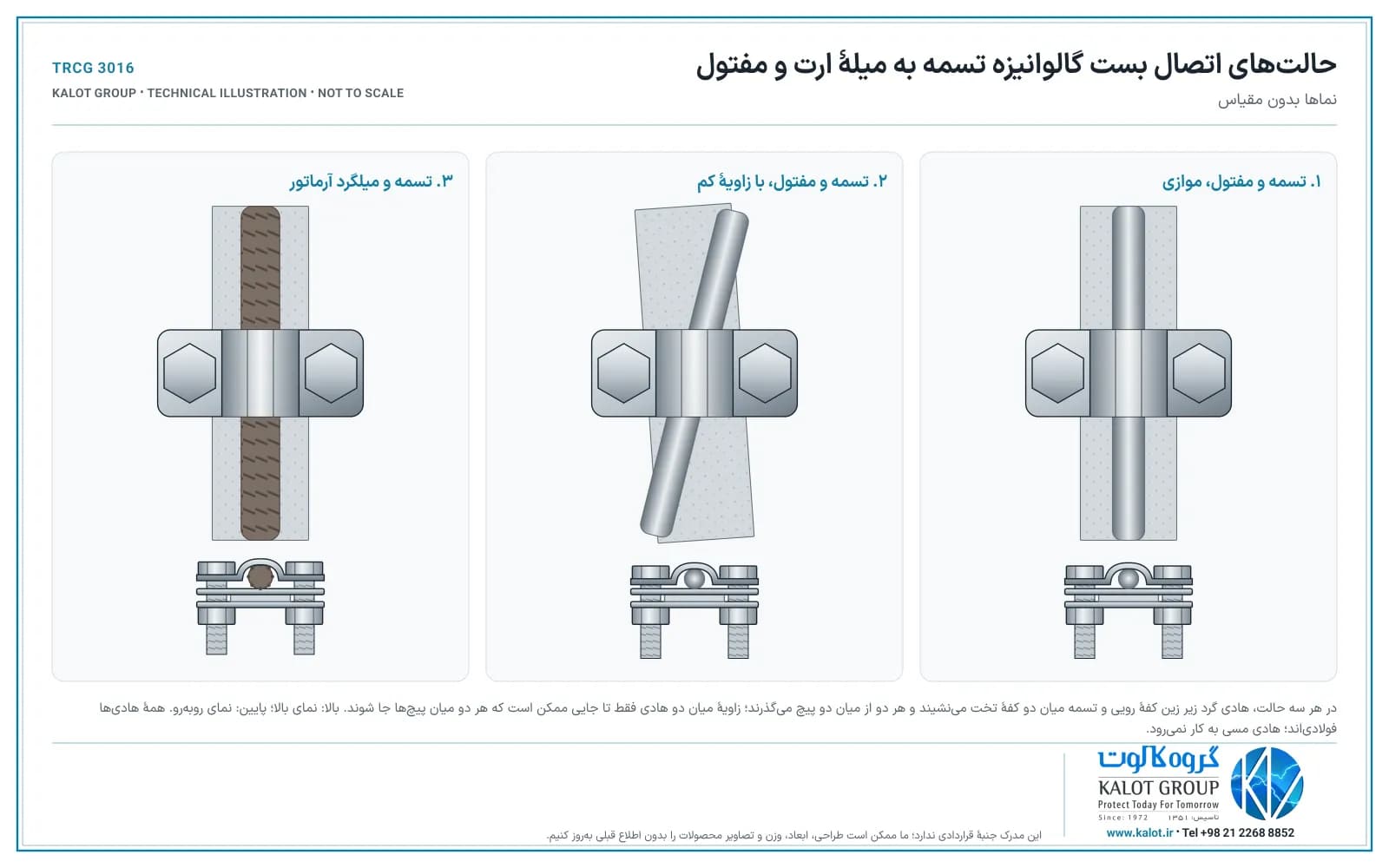

حالت‌های اتصال: موازی و با زاویهٔ کم

دانلود حالت‌های اتصال (PDF)

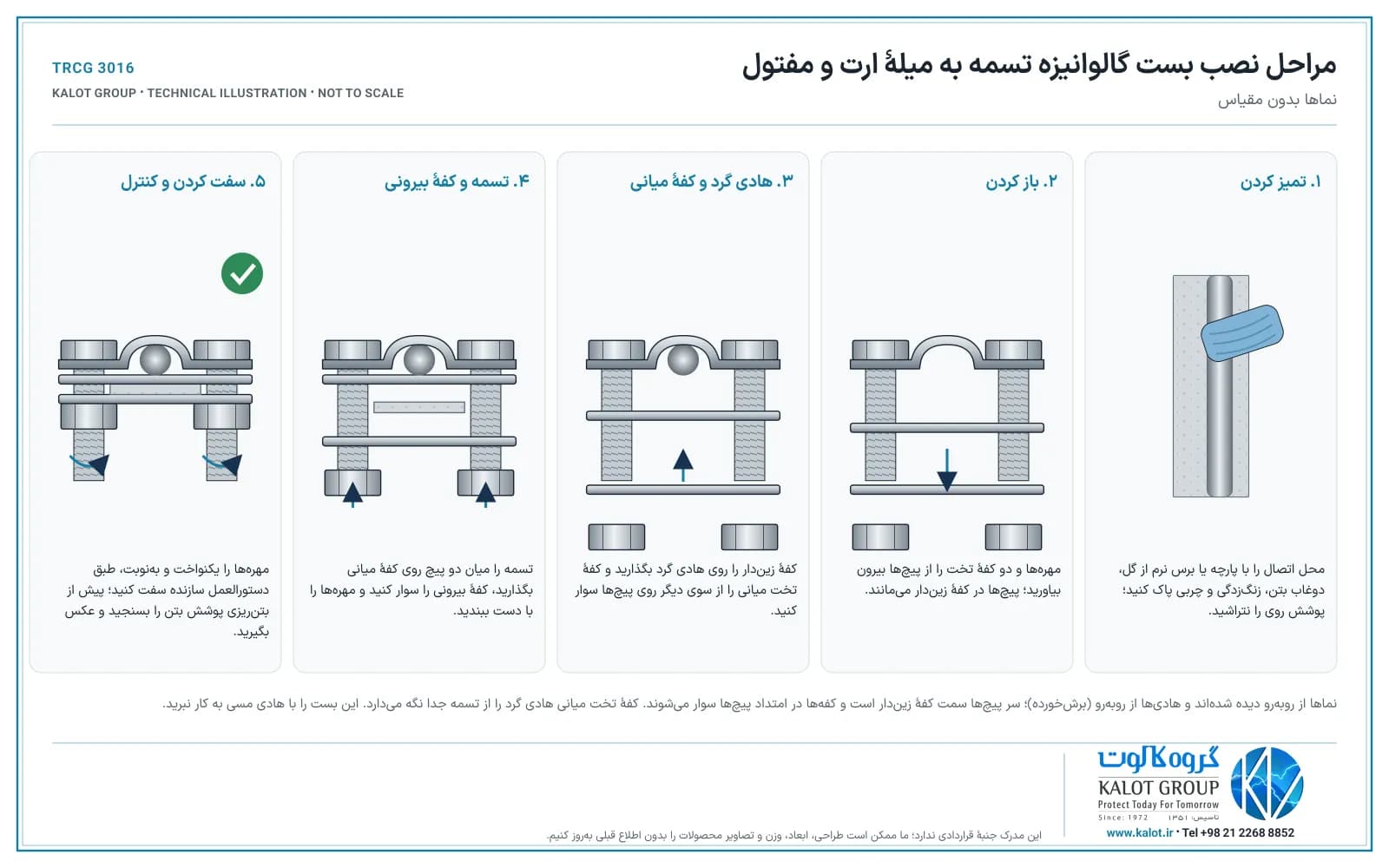

مراحل نصب بست گالوانیزه تسمه به میلهٔ ارت

1. جنس و اندازهٔ هادی‌ها را کنترل کنید: تسمه از فولاد گالوانیزه یا فولاد ضد زنگ باشد، هادی گرد مفتول گالوانیزه، میلگرد آرماتور یا میلهٔ ارت فولاد ضد زنگ، و اندازهٔ هر دو در بازهٔ بست. اگر بست را روی سیستم حفاظت در برابر صاعقهٔ موجود در بام یا نما می‌بندید، هنگام رعد و برق کار نکنید و کار را به نصاب آشنا با سیستم زمین و صاعقه‌گیر بسپارید.
2. جای بست را پیش از نصب انتخاب کنید: این بست را فقط جایی ببندید که تسمه به یک هادی گرد می‌رسد و در گوشه‌های حلقه تسمه را خم کنید، نه اینکه ببرید و دوباره وصل کنید. در شبکهٔ آرماتور، جای بست را میان دو میلگرد عرضی بگذارید تا پیچ‌ها و کفه‌ها به میلگرد دیگری نخورند، و در پی نواری تسمه را به میلگرد طولی هم‌راستای آن ببندید.
3. تسمه را با فاصله‌نگهدار یا سیم آرماتوربندی طوری مهار کنید که روی کف قالب یا بتن مگر نخوابد و بتن بتواند دور تسمه و بست را از همهٔ طرف پر کند؛ قرار دادن تسمه روی لبه هم به همین کار کمک می‌کند.
4. محل اتصال را با پارچه یا برس نرم از گل، دوغاب بتن، زنگ‌زدگی، رنگ و چربی پاک کنید؛ پوشش روی تسمه، مفتول و بست را نتراشید.
5. مهره‌ها را باز کنید و دو کفهٔ تخت را از پیچ‌ها بیرون بیاورید؛ پیچ‌ها در کفهٔ زین‌دار می‌مانند.
6. کفهٔ زین‌دار را روی هادی گرد بگذارید تا هادی در زین بنشیند و دو پیچ در دو طرف آن قرار گیرند؛ سپس کفهٔ تخت میانی را از سوی دیگر هادی روی پیچ‌ها سوار کنید. اگر هادی گرد میلهٔ ارت است، زین را روی بدنهٔ صاف آن بگذارید، نه روی سرِ کوبش یا محل اتصال دو قطعهٔ میلهٔ ارت.
7. تسمه را روی کفهٔ تخت میانی، میان دو پیچ و موازی یا با زاویهٔ کم نسبت به هادی گرد بگذارید، کفهٔ تخت بیرونی را روی پیچ‌ها سوار کنید و مهره‌ها را با دست ببندید.
8. کفه‌ها را هم‌راستا کنید و مهره‌ها را با آچار، یکنواخت و به‌نوبت، طبق دستورالعمل سازنده سفت کنید. سپس ببینید هادی گرد در تمام پهنای کفه در زین نشسته و تسمه صاف میان کفه‌ها مانده باشد؛ اگر هادی در همین بست تمام می‌شود، سرش دست‌کم ۲ سانتی‌متر از لبهٔ بست بیرون بماند.
9. پیش از بتن‌ریزی، پوشش بتن را از نزدیک‌ترین نقطهٔ بست، یعنی سر پیچ‌ها و مهره‌ها، تا کف و دیوارهٔ قالب بسنجید: دست‌کم ۵ سانتی‌متر بتن سازه‌ای، که بتن مگر جزو آن نیست. اتصال‌هایی را که در بتن می‌مانند با دو بست روی دو میلگرد جدا اجرا کنید و از هر اتصال عکس بگیرید.

دانلود مراحل نصب (PDF)

ابزار نصب

برای نصب، دو آچار هم‌اندازهٔ سر پیچ و مهره کافی است: یکی سر پیچ را نگه می‌دارد و دیگری مهره را می‌چرخاند. این اتصال به جوشکاری، حرارت، برق یا سوراخ‌کاری نیاز ندارد.

کنترل پیش از بتن‌ریزی و بازدید

بست‌های داخل بتن را پس از بتن‌ریزی نمی‌توان دید؛ پس هر اتصال را پیش از بتن‌ریزی یکی‌یکی کنترل کنید و یک بار دیگر درست پیش از بتن‌ریزی، وقتی کار آرماتوربندها و قالب‌بندها تمام شده است. این اشتباه‌ها را کنار بگذارید: هادی گرد بیرون از زین یا تسمهٔ کج میان کفه‌ها؛ مهرهٔ شل؛ سر پیچ یا مهره‌ای که کمتر از ۵ سانتی‌متر با کف یا دیوارهٔ قالب فاصله دارد؛ تسمه‌ای که روی کف خوابیده است؛ اتصال به آرماتور با فقط یک بست؛ تسمه‌ای که صلب از روی درز انبساط سازه می‌گذرد، چون اتصال دو طرف درز را طراح جداگانه پیش‌بینی می‌کند؛ و هادی گالوانیزه‌ای که از بتن به خاک می‌رود. بست را برای نگه داشتن وزن یا کشش هادی‌ها به کار نبرید. مسیر تسمه را علامت بزنید تا با میلگرد اشتباه نشود، و سرِ هر انشعابی را که از بتن بیرون می‌آید تا پایان کار علامت بزنید و محافظت کنید تا زیر بتن یا نازک‌کاری پنهان یا بریده نشود. از کل مسیر و از هر اتصال عکس بگیرید، طوری که شمارهٔ محور یا برچسبی کنار اتصال در عکس دیده شود. پیوستگی الکتریکی را با اهم‌متر میان ترمینال شینهٔ اصلی زمین و همهٔ ترمینال‌های دیگر اندازه بگیرید و همراه نقشه و عکس‌ها ثبت کنید؛ حتی اگر بست‌ها را گروه آرماتوربندی بسته باشد، کنترل و مستندسازی با کارشناس برق یا حفاظت در برابر صاعقه است. جزئیات ترمینال‌ها را در بخش ترمینال‌ها و دسترسی برای تست مقالهٔ ارت فونداسیون ببینید. اتصال‌های در هوا و در دسترس را در بازدیدهای دوره‌ای از نظر محکم بودن مهره‌ها، سالم بودن پوشش روی و هر نشانهٔ خوردگی، مثل لایهٔ سفید اکسید روی (زنگ سفید) یا زنگ قرمز فولاد، ببینید؛ اتصال شل یا خورده را باز کنید، سطح تماس را پاک کنید و دوباره طبق دستورالعمل سازنده سفت کنید. برای اندازه‌گیری مقاومت پایانهٔ زمین، از ترمینال‌هایی استفاده کنید که از بتن فونداسیون بیرون آمده‌اند.

انتخاب و استعلام قیمت بست گالوانیزه تسمه به میلهٔ ارت

برای برآورد تعداد، هر نقطهٔ اتصال تسمه به آرماتور (برای اتصالی که در بتن می‌ماند، دو بست)، هر انشعاب و هر میلهٔ ارت فولاد ضد زنگ را روی نقشهٔ ارت فونداسیون بشمارید و چند بست هم برای تغییرهای کارگاهی کنار بگذارید. هنگام استعلام، جنس و اندازهٔ تسمه (پهنا × ضخامت)، نوع، جنس و قطر هادی گرد (مفتول، میلگرد یا میلهٔ ارت)، آرایش دو هادی (موازی یا با زاویه)، جای اتصال (داخل بتن یا در هوا)، تعداد و، اگر دارید، نقشهٔ ارت فونداسیون را برای ما بفرستید؛ کارشناسان ما بست مناسب و قیمت آن را به شما اعلام می‌کنند.

جایی که در سیستم زمین یا هم‌بندی، تسمهٔ گالوانیزه به یک هادی گرد فولادی می‌رسد، این بست برای همان اتصال ساخته شده است؛ بیشتر داخل بتن فونداسیون. تسمه میان دو کفهٔ تخت گرفته می‌شود و سوراخ نمی‌شود، پس سطح مقطعش کامل می‌ماند. اتصال پیچی است و به جوشکاری روی آرماتور، که موافقت طراح سازه را لازم دارد، نیازی ندارد؛ جنس آن هم با هادی‌های گالوانیزه و فولاد ضد زنگ همخوان است. پیشنهاد ما: برای تسمهٔ گالوانیزه همین بست؛ برای سیستم مسی، بست‌های برنجی ما؛ و برای سیم و تسمهٔ فولاد ضد زنگ که عمود بر هم بسته می‌شوند، بست چهارراه چندمنظورهٔ استنلس استیل. جنس‌ها را در بخش جنس بست ارت: برنجی، مسی یا گالوانیزه کنار هم مقایسه کرده‌ایم.

مزایای این بست برای اتصال تسمه به میلگرد و مفتول

• کنترل‌پذیر پیش از بتن‌ریزی: اتصال را پیش از بتن‌ریزی می‌بینید، سفت می‌کنید و از آن عکس می‌گیرید؛ اگر جایش اشتباه باشد، باز و جابه‌جا می‌شود.
• بدون سوراخ‌کاری و جوشکاری: تسمه سوراخ نمی‌شود و سطح مقطعش دست‌نخورده می‌ماند؛ اتصال با دو پیچ و دو آچار بسته می‌شود و به جوش، حرارت یا برق نیاز ندارد.

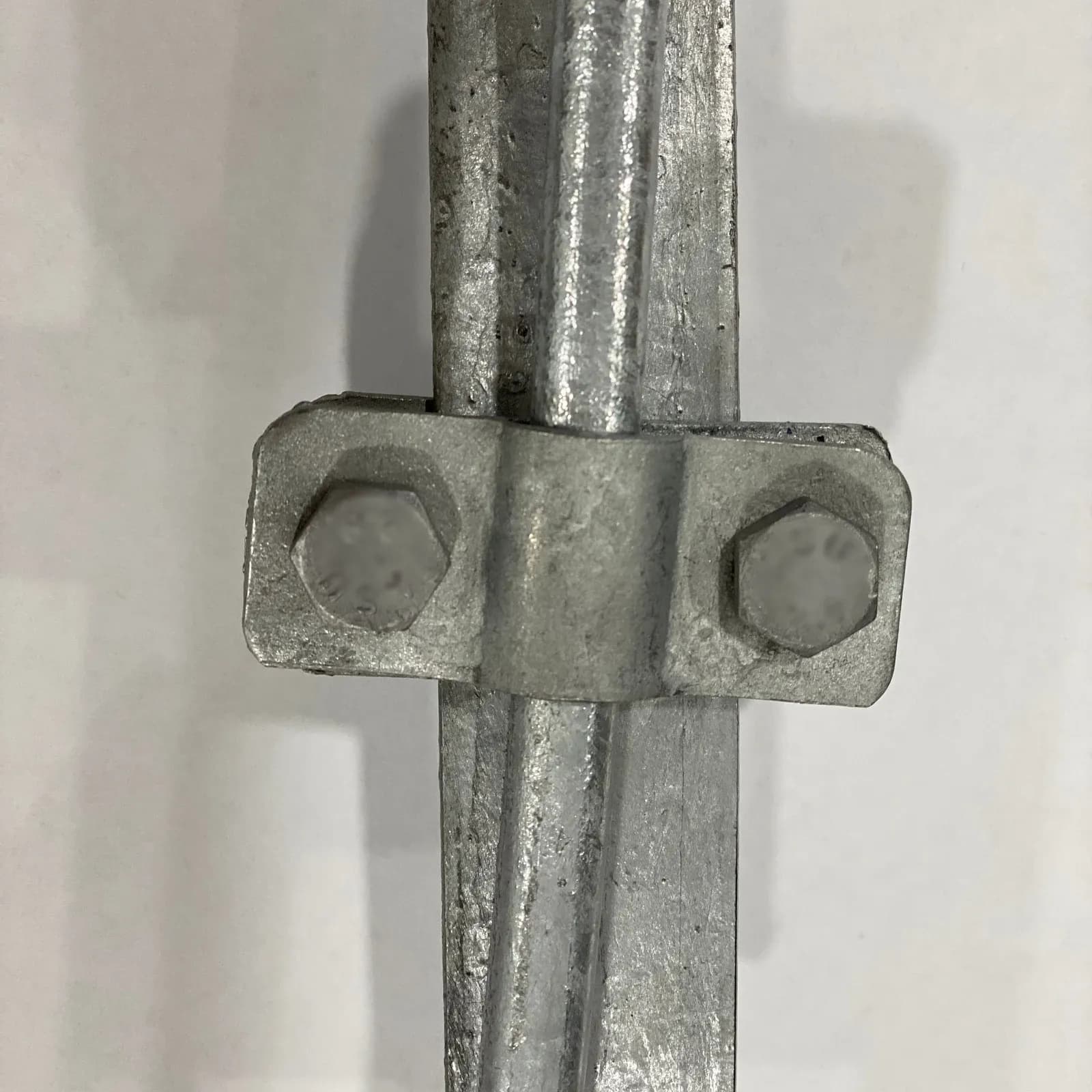

• هادی عبوری بریده نمی‌شود: تسمه و هادی گرد می‌توانند از بست بگذرند و ادامه یابند یا یکی از آن‌ها در همین بست تمام شود؛ هر دو، موازی یا با زاویهٔ کم، از میان دو پیچ عبور می‌کنند.
• یک بست برای مفتول، میلگرد و میلهٔ ارت: همین زین، مفتول گالوانیزهٔ ۸ و ۱۰ میلی‌متری، میلگرد آرماتور و میلهٔ ارت فولاد ضد زنگ ۱۶ میلی‌متری را می‌گیرد و تسمه در همه حال میان کفه‌های تخت می‌ماند.
• هم‌جنس با تسمه و مفتول گالوانیزه: کفه‌ها، پیچ‌ها و مهره‌ها همه فولاد گالوانیزه‌اند و با تسمه و مفتول گالوانیزه هم‌جنس‌اند.
• تغییر جنس داخل بتن: تسمهٔ گالوانیزهٔ داخل بتن را به میلهٔ ارت یا انشعاب فولاد ضد زنگ می‌بندد تا فقط فولاد ضد زنگ از بتن به خاک برسد؛ همان الگویی که استانداردهای ارتینگ برای الکترود فونداسیون پیشنهاد می‌کنند.

مقایسه با بست U گالوانیزه و بست A تایپ برنجی

برای انتخاب سریع: تسمهٔ گالوانیزه به مفتول، میلگرد یا میلهٔ ارت تا ۱۶ میلی‌متر، موازی یا با زاویهٔ کم: همین بست. میلگرد یا میلهٔ ارت ۱۴ تا ۳۴ میلی‌متری: بست U گالوانیزه؛ در ۱۴ تا ۱۶ میلی‌متر، مثل میلهٔ ارت ۱۶، هر دو بست کار می‌کنند و کارشناسان ما با توجه به جای اتصال یکی را پیشنهاد می‌کنند. دو مفتول گالوانیزه که یکدیگر را عمود قطع می‌کنند: بست کراس گالوانیزه. سیم و تسمهٔ فولاد ضد زنگ که عمود بر هم بسته می‌شوند: بست چهارراه چندمنظورهٔ استنلس استیل. هم‌بندی میلگردهای درشت آرماتور فونداسیون: بست ارت/همبندی فونداسیون. هادی مسی: بست‌های برنجی ما، مانند بست A تایپ. جوش احتراقی اتصالی دائمی و یکپارچه می‌سازد و به قالب، پودر و نصاب آموزش‌دیده نیاز دارد؛ اتصالی را که مستقیم در خاک دفن می‌شود یا طراح آن را جوشی و دائمی خواسته است، با جوش احتراقی اجرا کنید. داخل بتن، این بست پیچی همان اتصال را بدون قالب و حرارت می‌سازد و پیش از بتن‌ریزی دیده و کنترل می‌شود.

اگر این شرایط را دارید، این بست‌ها را هم ببینید

مقایسهٔ همهٔ بست‌های ارتینگ را در جدول «کدام بست را انتخاب کنیم؟» ببینید.

بست گالوانیزه تسمه به میلهٔ ارت گروه کالوت بر اساس ⁦IEC 62561-1⁩ طراحی و ساخته می‌شود؛ استانداردی که الزامات قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌های پیچی، را تعیین می‌کند.

⁦IEC 62305-3⁩ در نمونه‌هایش بستی را نشان می‌دهد که تسمهٔ توپر را به میلگرد آرماتور وصل می‌کند و برای اتصال بستی به آرماتور، که پس از بتن‌ریزی دیگر دیده نمی‌شود، دو بست روی دو میلگرد جدا را توصیه می‌کند؛ اتصالی را که فقط با سیم آرماتوربندی بسته شده، برای جریان صاعقه کافی نمی‌داند. به گفتهٔ همین استاندارد، تسمهٔ فولادی گالوانیزهٔ داخل بتن می‌تواند مستقیم به میلگردها وصل شود و الکترودی که بیرون از بتن در خاک است، بهتر است از فولاد ضد زنگ یا مس باشد؛ از اتصال فلزهای غیرهم‌جنس باید پرهیز کرد یا محل اتصال را محافظت کرد، و الکترودی که بتنِ مناسب دست‌کم ۵ سانتی‌متر آن را پوشانده باشد، به‌طور مناسبی در برابر خوردگی محافظت می‌شود.

⁦IEC 60364-5-54⁩ بست یا اتصال‌دهندهٔ مکانیکی را، در کنار جوش احتراقی و اتصال فشاری، برای اتصال الکترود و هادی زمین می‌پذیرد، به شرط نصب طبق دستورالعمل سازنده و بی‌آنکه به الکترود یا هادی آسیب برسد. کمینهٔ این استاندارد برای فولاد داخل بتن تسمه‌ای با ۷۵ میلی‌متر مربع سطح مقطع و ۳ میلی‌متر ضخامت و مفتولی با قطر ۱۰ میلی‌متر است؛ پس تسمهٔ ۲۵ × ۳ فقط داخل بتن کافی است. همین استاندارد توصیه می‌کند تسمهٔ الکترود روی لبه نصب شود تا زیرش بی‌بتن نماند، از بتن فونداسیون فقط فولاد ضد زنگ مستقیم به خاک برود و اتصال دو فلز غیرهم‌جنس با خاک تماس نداشته باشد.

مقررات ملی ساختمان ایران در مبحث سیزدهم تسمه را از انواع الکترود افقی و میلگردهای فولادی داخل بتن مسلح را هم الکترود زمین می‌شمارد و برای فولاد داخل بتن همان کمینهٔ تسمهٔ ۷۵ میلی‌متر مربع با ضخامت ۳ میلی‌متر و مفتول ۱۰ میلی‌متری را می‌آورد؛ در جدول سازگاری فلزهای این مبحث، قطعهٔ گالوانیزهٔ کوچک روی فولاد ضد زنگ برای اتصال در خاک مناسب نیست. آیین‌نامهٔ ایمنی سامانهٔ اتصال به زمین جنس قطعهٔ اتصال را با الکترود و هادی سازگار می‌خواهد و اگر تسمه برای پیچ سوراخ شود، قطر آن پیچ را محدود می‌کند؛ با این بست تسمه سوراخ نمی‌شود. مرور کامل‌تر این مقررات را در مقالهٔ استانداردهای طراحی و نصب سیستم زمین آورده‌ایم.
