معرفی کامل محصول
تسمه مسی قلعاندود (تسمه مس با روکش قلع) برای ارتینگ و حفاظت در برابر صاعقه
کد سفارش: TPBT 203–305
تسمه مسی قلع اندود (تسمه مس با روکش قلع) گروه کالوت، همان تسمهٔ مسی یکپارچه است که روی همهٔ سطح‌هایش لایه‌ای از قلع نشسته است. این تسمه را جایی به کار می‌بریم که مس در هوا با فولاد گالوانیزه، روی یا آلومینیوم تماس دارد یا کنار آنهاست، در ناحیهٔ گاز دودکش ساختمان، برای هادی نزولی صاعقهگیر و برای نماهایی که نباید لک سبز مس بگیرند. تسمهٔ قلعاندود را در هفت اندازه، از ۲۰ × ۳ تا ۳۰ × ۵ میلیمتر، به‌صورت رول عرضه میکنیم؛ سطح مقطع و وزن هر متر آن همان تسمهٔ مسی ساده است.
اتصال‌های تسمهٔ قلعاندود را با بستهای برنجی کالوت برقرار میکنیم: بست برنجی دوپارچهٔ دیواری، بست مربعی چهارراه، بست اتصال دوراه تسمه به تسمه، سکسیونر برنجی و بست همبندی تسمه به صفحهٔ فلزی. در خاک و بتن، تسمهٔ مسی ساده را پیشنهاد میکنیم: روکش قلع در خاک مزیتی ندارد و تسمهٔ قلعاندود در خاک همان قواعد مس را دارد. هادی نزولی قلعاندود تا سکسیونر بالای زمین میآید و از سکسیونر به پایین، سیم مسی لخت تا دریچهٔ ارت ادامه مییابد.
مس با رویهٔ قلع، برای جایی که مس به گالوانیزه می‌رسد
برای انتخاب میان تسمهٔ مسی ساده و قلعاندود، جای اجرا را ببینید: اگر تسمه در هوا با فولاد گالوانیزه، روی یا آلومینیوم تماس دارد یا کنار آنهاست، در ناحیهٔ گاز دودکش است یا نمای ساختمان نباید لک بگیرد، تسمهٔ قلعاندود را به کار ببرید؛ در خاک و بتن، تسمهٔ مسی ساده کافی است. اندازه را بر پایهٔ نقش تسمه و جریان اتصالی انتخاب کنید.
- تسمهٔ مسی یکپارچه با روکش قلع؛ هفت اندازه از ۲۰ × ۳ تا ۳۰ × ۵
- اتصال به سازهٔ گالوانیزه در هوا؛ کنار آلومینیوم، پایینتر از آن
- هادی نزولی و شبکهٔ بام؛ نمای بی‌لک
- عرضه به‌صورت رول، به طول سفارش
همهٔ اندازه‌ها هم‌اندازه یا بزرگ‌تر از کمینهٔ IEC
IEC 62561-2 و IEC 62305-3 مس قلعاندود را در ردیف مس می‌آورند و کمترین سطح مقطع تسمه را برای هادی گیرنده و هادی نزولی ۵۰ میلیمتر مربع می‌دانند؛ IEC 62561-2 ضخامت ۲ میلیمتر را پیشنهاد میکند. کوچک‌ترین تسمهٔ قلعاندود ما ۶۰ میلیمتر مربع است و ضخامت همهٔ اندازه‌ها ۲ میلیمتر یا بیشتر است.
قلع رو به گالوانیزه، مس پایینتر از آن
BS 7430 و استاندارد ملی ۴۱۲۳ تسمهٔ مسی را که با فولاد گالوانیزه تماس دارد یا روی آن نصب میشود، قلعاندود میخواهند. روکش قلع اختلاف پتانسیل محل تماس را کم میکند؛ با این حال، محل اتصال و سر بریده را با پوشش ضد خوردگی بپوشانید و تسمه را پایینتر از قطعهٔ گالوانیزه یا آلومینیومی بکشید.
روکش قلع با آبکاری الکترولیتی
روکش قلع تسمههای ما با آبکاری الکترولیتی روی همهٔ سطحها مینشیند و ضخامت آن دستکم ۸ میکرون است. قلع رویهٔ تسمه را در هوا از تیره شدن و لک انداختن حفظ میکند و در تماس با فولاد گالوانیزه، روی و آلومینیوم، سطح قلع به‌جای مس با آنها در تماس است.
کدام اندازه؟

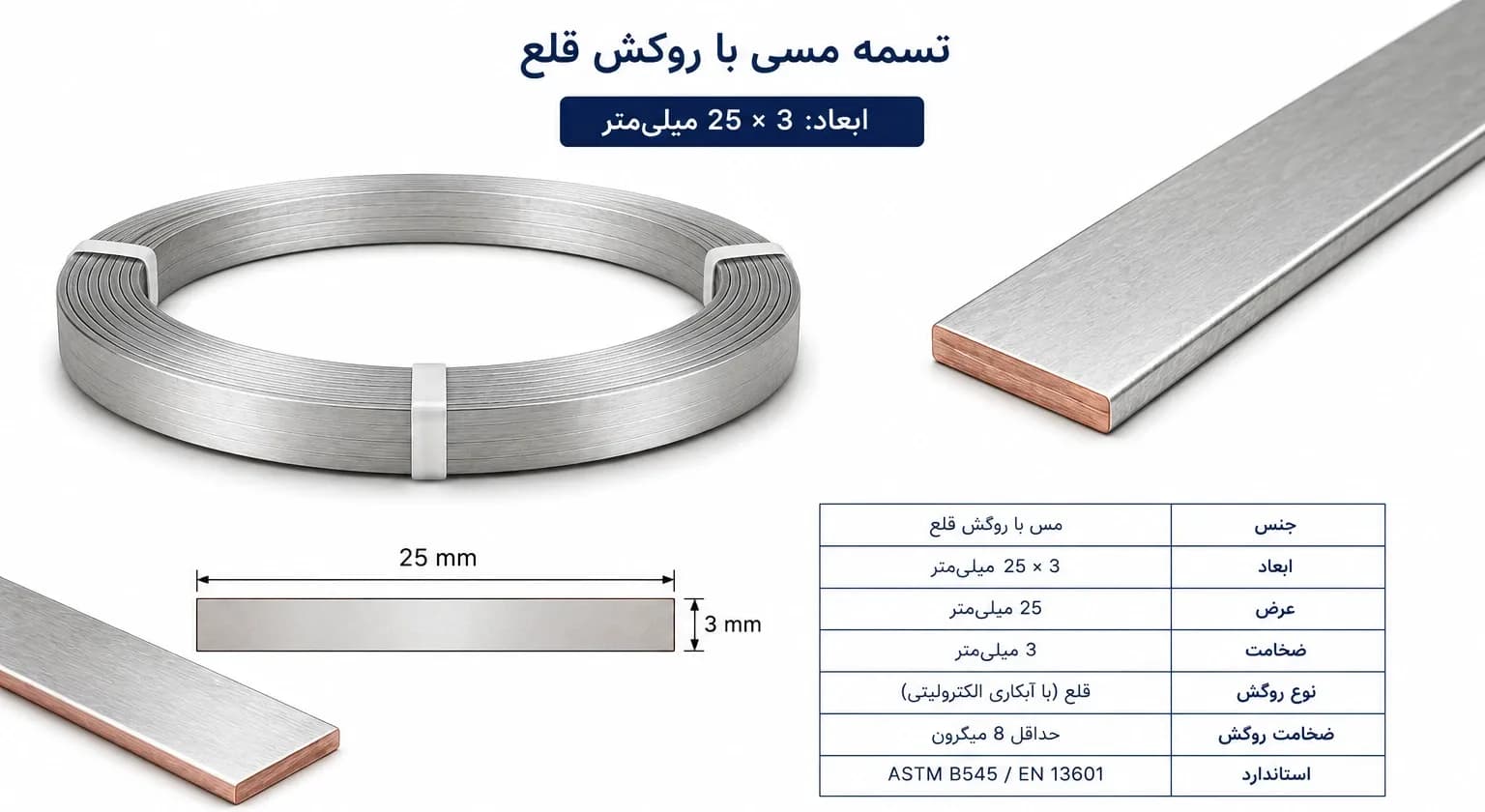

برای هادی نزولی، شبکهٔ بام و اتصال به سازهٔ گالوانیزه، تسمهٔ ۲۵ × ۳ را پیشنهاد میکنیم، چون بست دیواری، بست چهارراه، سکسیونر، بست سیم به تسمه و بست سازهٔ کالوت برای این اندازه کامل‌اند؛ تسمهٔ ۳۰ × ۳ هم با بست دیواری DCC 303، بست چهارراه STCC 303 و بست دوراه سیم به تسمه اجرا میشود. تسمهٔ ۳۰ × ۲ در هادی نزولی صاعقهگیرهای الکترونیکی رایج است.
نقشه‌ها و دیتاشیت
دیتاشیت تسمهٔ مسی قلعاندود (PDF)ابعاد و جدول کد، شماتیک اتصال به سازهٔ گالوانیزه و قاعدهٔ آب باران، شبکهٔ بام، هادی نزولی صاعقهگیر الکترونیکی، حالت‌های اتصال و مراحل اجرا را با فایل PDF کنار دیتاشیت می‌بینید.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | تسمهٔ مسی یکپارچه با روکش قلع (تسمهٔ مسی قلعاندود) برای حفاظت در برابر صاعقه، همبندی و ارتینگ |
جنس | مس با روکش قلع |
روکش | قلع، با آبکاری الکترولیتی؛ ضخامت دستکم ۸ میکرون |
ابعاد (پهنا × ضخامت) | از ۲۰ × ۳ تا ۳۰ × ۵ میلیمتر، در هفت اندازه |
سطح مقطع | از ۶۰ تا ۱۵۰ میلیمتر مربع |
وزن هر متر | از ۰٫۵۳ کیلوگرم (۲۰ × ۳ و ۳۰ × ۲) تا ۱٫۳۴ کیلوگرم (۳۰ × ۵)؛ ۲۵ × ۳: ۰٫۶۷ کیلوگرم |
استاندارد مرجع | ASTM B545 برای روکش قلع؛ EN 13601 برای مس |
شکل عرضه | رول، به طول سفارش |
کد سفارش | TPBT 203–305 |
اتصال‌ها | بستهای برنجی کالوت؛ پیچ و مهره روی ارت بار |
سازگاری | با مس، مس قلعاندود و برنج؛ با سازهٔ گالوانیزه فقط در هوا، پایینتر از قطعهٔ گالوانیزه و با پوشش ضد خوردگی روی محل اتصال؛ اتصال به آلومینیوم را تا جای ممکن نسازید و اگر ناگزیر است، بالاتر از زمین و با پوشش کامل محل اتصال بسازید |
کاربرد اصلی | اتصال به سازه‌های گالوانیزه در هوا، هادی نزولی و شبکهٔ بام، ناحیهٔ گاز دودکش ساختمان، همبندی |
جدول تسمه مسی قلع اندود: کد، ابعاد و وزن هر متر
کد سفارش | پهنا × ضخامت (mm) | سطح مقطع (mm²) | وزن هر متر (kg) |
|---|---|---|---|
TPBT 203 | 20 × 3 | 60 | 0.53 |
TPBT 205 | 20 × 5 | 100 | 0.89 |
TPBT 253 | 25 × 3 | 75 | 0.67 |
TPBT 255 | 25 × 5 | 125 | 1.11 |
TPBT 302 | 30 × 2 | 60 | 0.53 |
TPBT 303 | 30 × 3 | 90 | 0.80 |
TPBT 305 | 30 × 5 | 150 | 1.34 |
ابعاد تسمه را به‌صورت «پهنا × ضخامت» می‌نویسیم؛ در بازار همین اندازه را «ضخامت در پهنا» هم می‌گویند، مثلاً تسمهٔ ۳۰ × ۲ را «تسمهٔ ۲ در ۳۰». روکش قلع کمتر از یک درصد به وزن تسمه میافزاید؛ پس سطح مقطع و وزن هر متر همان تسمهٔ مسی ساده است. تسمهٔ قلعاندود را به‌صورت رول و به طول سفارش عرضه میکنیم. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آنها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
ابعاد، روکش قلع و جدول کد
دانلود ابعاد، روکش قلع و جدول کد (PDF)

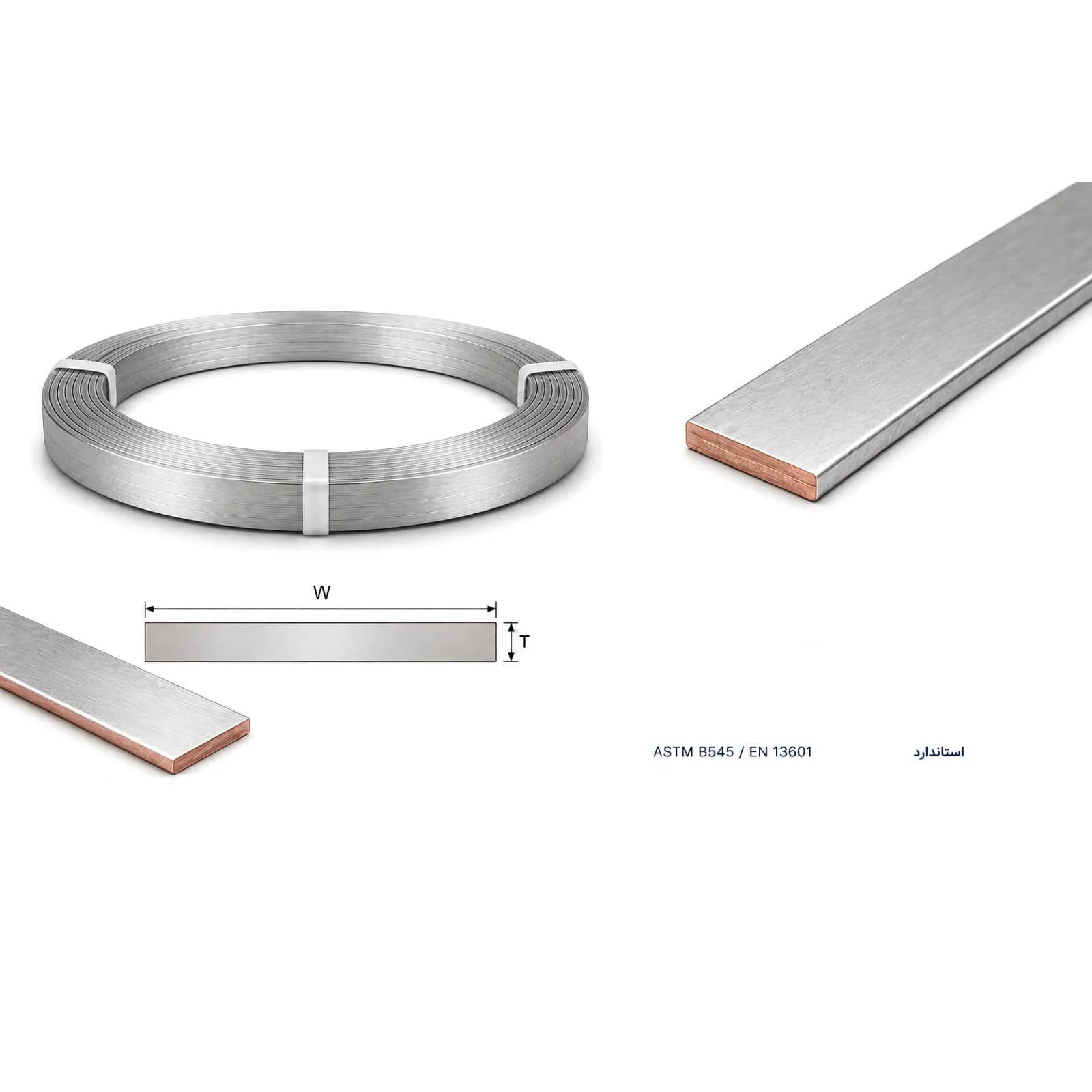

ساختار تسمهٔ مسی قلعاندود: مس یکپارچه با روکش قلع
تسمهٔ مسی قلعاندود همان هادی تخت و یکپارچهٔ مسی است که روی همهٔ سطح‌هایش لایه‌ای از قلع با آبکاری الکترولیتی نشسته است؛ مقطع آن مستطیلی با پهنای W و ضخامت T است و در هفت اندازه، از ۲۰ × ۳ تا ۳۰ × ۵ میلیمتر، عرضه میشود. این تسمه آلیاژ مس و قلع نیست: مغز آن مس است و قلع فقط رویهٔ آن است؛ برای همین سر بریده و جای سوراخ آن مسی دیده میشود. تسمه را به‌صورت رول و به طول سفارش عرضه میکنیم. برای اتصال‌های سخت و ارت بار، شمش مسی قلعاندود، و برای همبندی درِ تابلو و قطعات متحرک، تسمهٔ انعطاف‌پذیر همبندی به کار میرود.
برای نمایش بزرگ کلیک کنید
کاربردهای تسمه مسی قلع اندود
- اتصال به سازهٔ فولادی گالوانیزه: همبندی ستون، تیر، نرده، سینی کابل و دکل گالوانیزه به سیستم حفاظت در برابر صاعقه یا سیستم ارت، فقط در هوا و دستکم ۲۵۰ میلیمتر بالاتر از سطح زمین، با بست همبندی تسمه به صفحهٔ فلزی (تسمهٔ ۲۵ × ۳)؛ محل اتصال و سر بریده را با پوشش ضد خوردگی بپوشانید و تسمه را پایینتر از قطعهٔ گالوانیزه بکشید. برای این کار، همبندی و هم‌پتانسیل‌سازی را ببینید.
- هادی نزولی و شبکهٔ بام کنار گالوانیزه و آلومینیوم: جایی که هادی از کنار ورق، ناودان، نرده یا قطعهٔ گالوانیزه و آلومینیومی می‌گذرد یا پایینتر از آنها به آنها وصل میشود؛ تسمه را هیچ‌جا بالاتر از این قطعات یا روی ورق و بام گالوانیزه و آلومینیومی نکشید. روی دیوار با بست برنجی دوپارچهٔ دیواری یا پایهٔ فاصله‌دهندهٔ BPH 76، و در تقاطع‌های بام با بست مربعی چهارراه. برای آشنایی با اجزا، سیستم حفاظت در برابر صاعقه و اجزای آن را ببینید.
- هادی نزولی صاعقهگیر الکترونیکی: تسمهٔ ۳۰ × ۲ قلعاندود در هادی نزولی صاعقهگیرهای الکترونیکی رایج است و تسمهٔ ۲۵ × ۳ با مجموعهٔ کامل بستهای برنجی کالوت اجرا میشود؛ برای نمونه با صاعقهگیر الکترونیکی ACTIVE 1D+، شمارندهٔ صاعقه روی مستقیم‌ترین هادی نزولی و سکسیونر برنجی روی هر هادی نزولی.
- دودکش ساختمان: هادی‌ای که در معرض گاز دودکش است، روکش پیوسته میخواهد؛ AS/NZS 1768 این روکش را دستکم تا ۵۰۰ میلیمتر پایینتر از سر دودکش میخواهد و می‌گوید در محل اتصال‌ها تراشیده نشود. برای دودکش‌های صنعتی، گازهای بسیار خورنده و مناطق ساحلی، جنس هادی و آب‌بندی اتصال‌ها را طرح تعیین میکند.
- نمای بی‌لک: آبی که از روی مس می‌گذرد، روی نما و سنگ‌فرش لک سبز می‌اندازد؛ تا وقتی روکش قلع سالم است، تسمهٔ قلعاندود روی نماهای روشن و سنگی این لک را نمی‌اندازد.
- همبندی در اتاق برق و ارت بار: اتصال سازه‌ها و تجهیزات به ارت بار قلعاندود با پیچ و مهره؛ هر هادی روی سوراخ خودش و قطر پیچ بیشتر از یک‌سوم پهنای تسمه نباشد (BS 7430).
- اتصال به لوله‌ها: همبندی لوله‌های فلزی با بست یکپارچه و بست دوپارچهٔ تسمه به لوله (تسمه تا پهنای ۲۶ میلیمتر)، در هوا؛ روی لولهٔ گالوانیزه، محل اتصال را با پوشش ضد خوردگی بپوشانید.

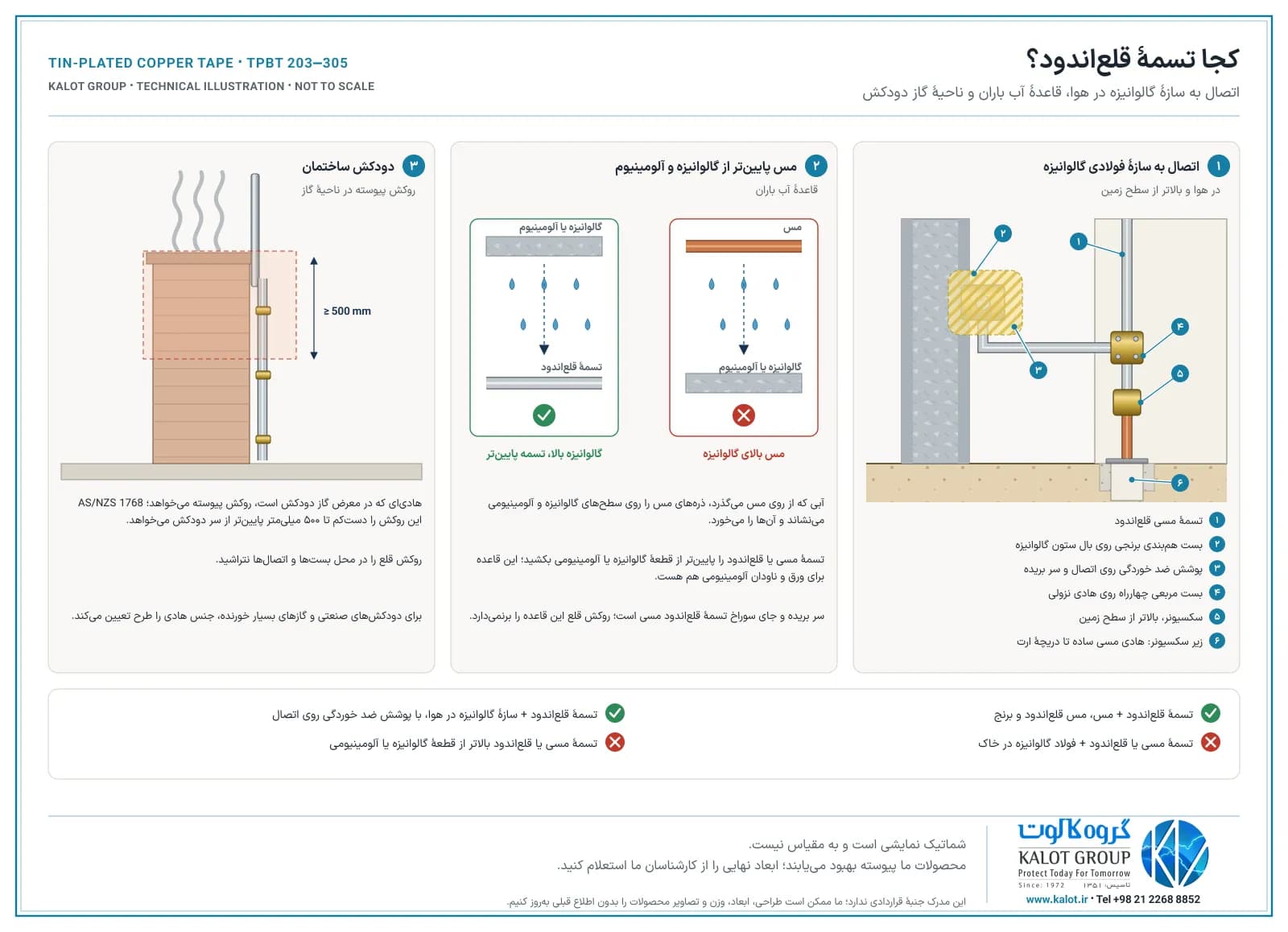

کجا تسمهٔ قلعاندود؟ اتصال به سازهٔ گالوانیزه، قاعدهٔ آب باران و دودکش
دانلود شماتیک اتصال به سازهٔ گالوانیزه، آب باران و دودکش (PDF)

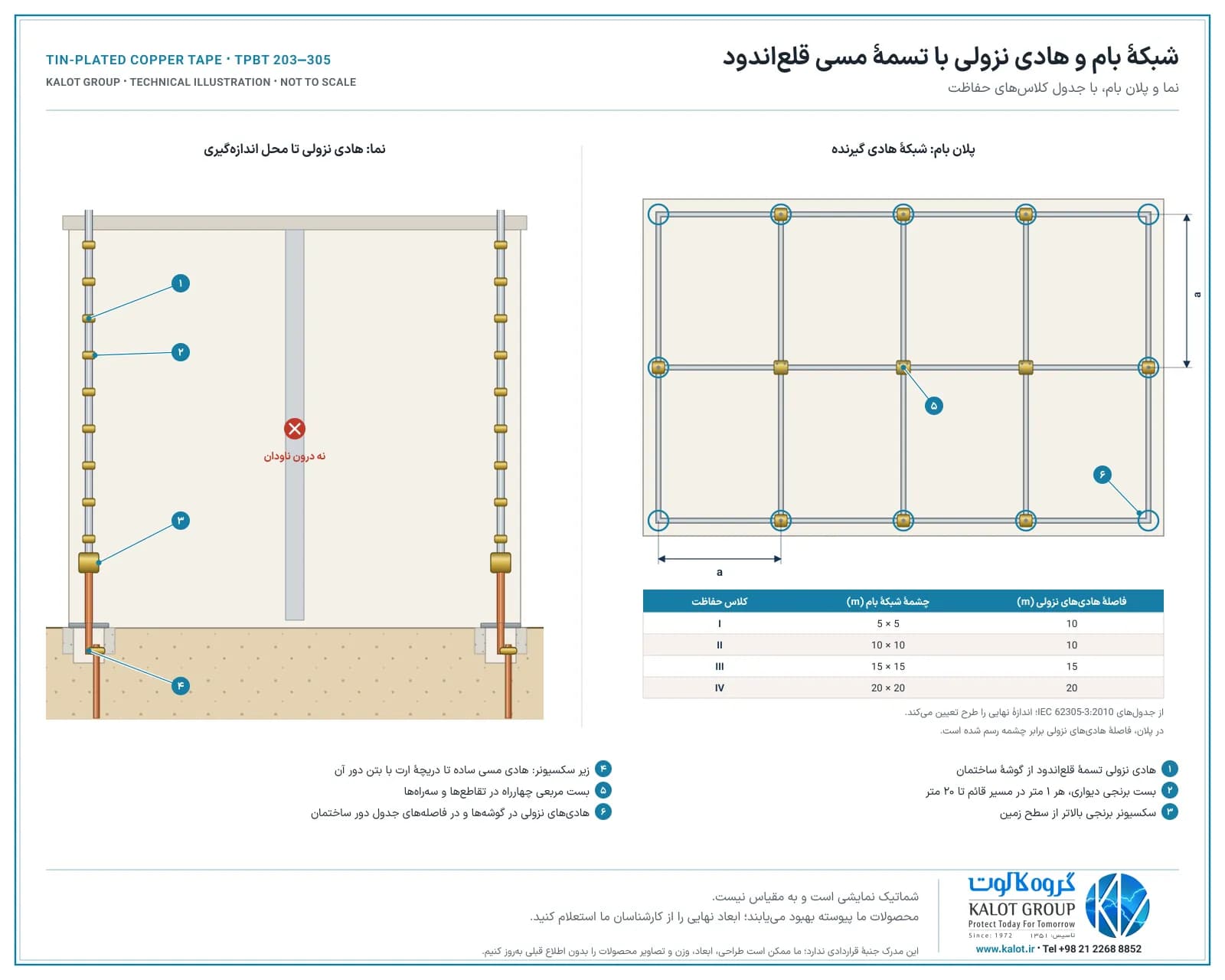

شبکهٔ بام و هادی نزولی با تسمهٔ قلعاندود
دانلود شماتیک شبکهٔ بام و هادی نزولی (PDF)
هادی نزولی صاعقهگیر الکترونیکی با تسمهٔ قلعاندود
دانلود شماتیک هادی نزولی صاعقهگیر الکترونیکی (PDF)

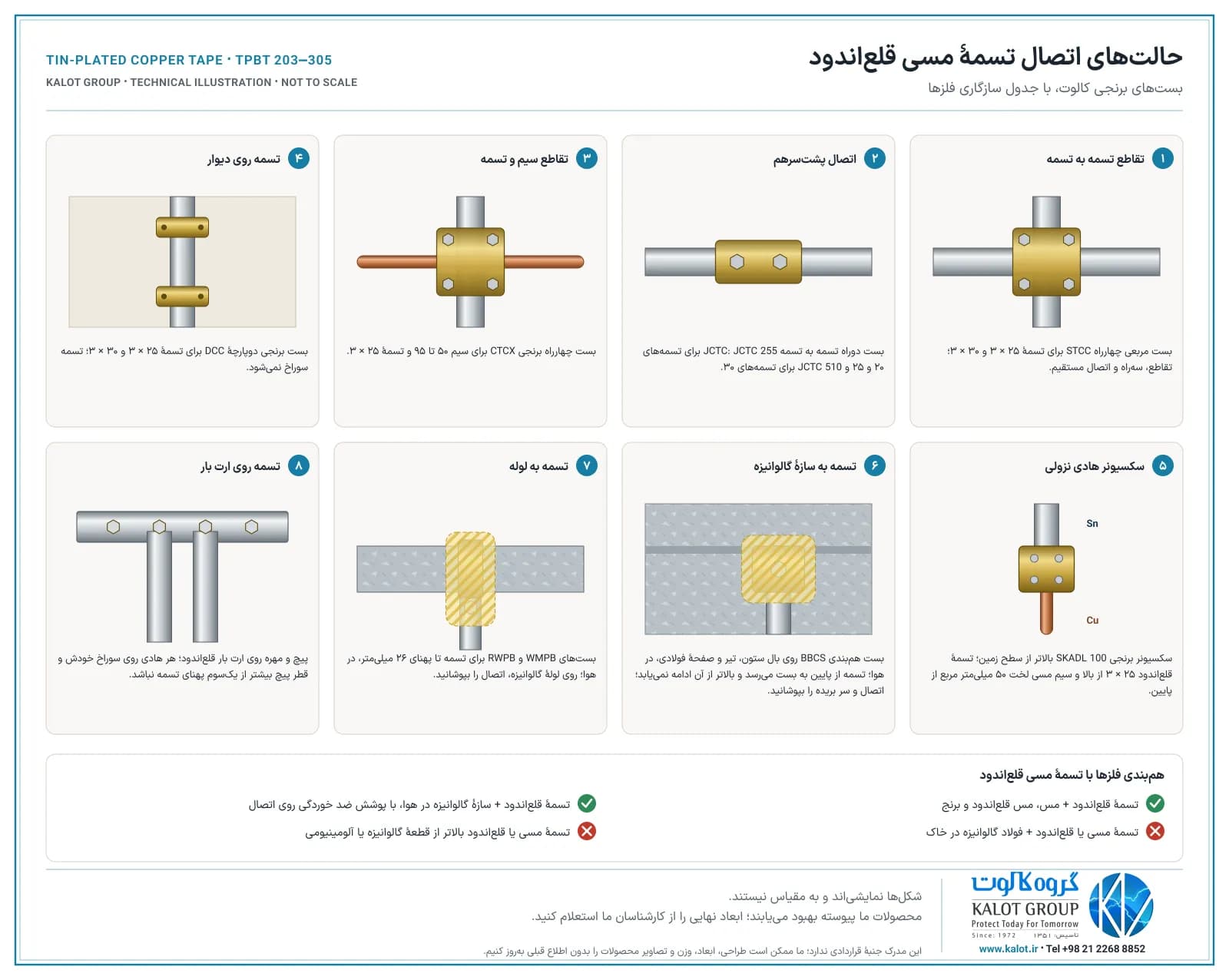

حالت‌های اتصال تسمهٔ قلعاندود با بستهای برنجی کالوت
دانلود حالت‌های اتصال (PDF)

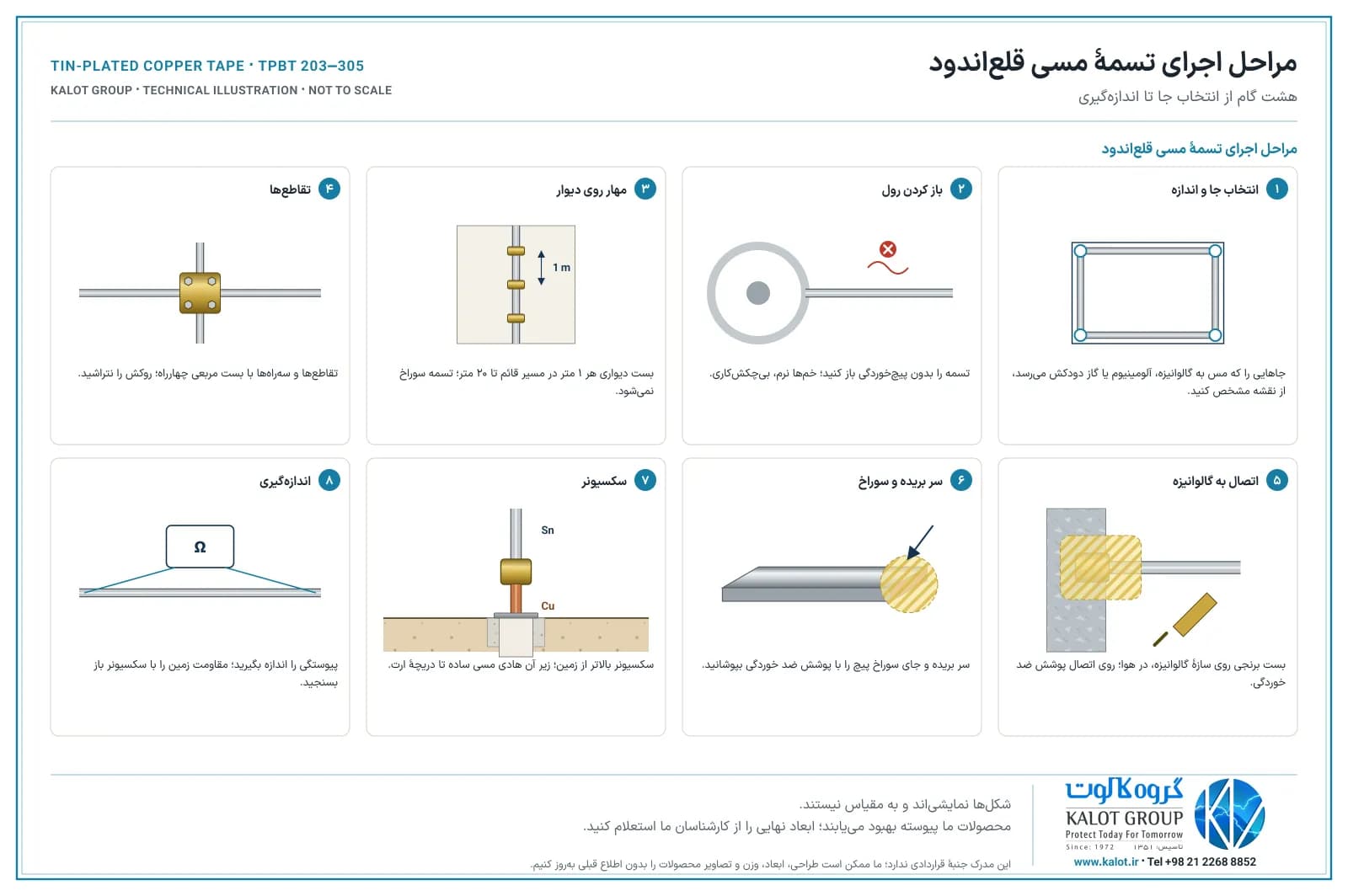

مراحل اجرای تسمهٔ مسی قلعاندود
- جاهایی را که مس به فولاد گالوانیزه، روی، آلومینیوم یا گاز دودکش می‌رسد، از نقشه مشخص کنید و اندازهٔ تسمه را بر پایهٔ نقش آن و جریان اتصالی انتخاب کنید.
- تسمه را از رول باز کنید، بی‌آنکه پیچ بخورد یا تا شود. خم‌ها را نرم و با دست یا خم‌کن تسمه بسازید و تسمه را چکش‌کاری نکنید تا روکش قلع ترک نخورد.
- مهار روی دیوار: تسمه را با بست برنجی دیواری (۲۵ × ۳ و ۳۰ × ۳) یا بست دوپارچهٔ استنلس استیل اتصال تسمه به دیوار (۳۰ × ۲ و ۲۰ × ۳) مهار کنید و برای نصب سوراخ نکنید. IEC 62305-3 فاصلهٔ مهار را در مسیر قائم تا ارتفاع ۲۰ متر و روی سطحهای افقی ۱ متر، و در مسیر افقی روی دیوار و مسیر قائم بالاتر از ۲۰ متر ۰٫۵ متر پیشنهاد میکند؛ برای صاعقهگیر الکترونیکی، NF C 17-102 سه بست در هر متر میخواهد.
- تقاطع‌ها و سه‌راه‌ها را با بست مربعی چهارراه و اتصال‌های پشت‌سرهم را با بست دوراه تسمه به تسمه ببندید. روکش قلع را در محل بستها نتراشید.
- برای اتصال به سازهٔ گالوانیزه، بست همبندی تسمه به صفحهٔ فلزی را روی بال ستون یا صفحهٔ فولادی، در هوا و دستکم ۲۵۰ میلیمتر بالاتر از سطح زمین ببندید و محل اتصال را با پوشش ضد خوردگی بپوشانید. تسمه را پایینتر از قطعهٔ گالوانیزه بکشید.
- سر بریده و جای سوراخ پیچ مسیاند؛ آنها را هم با پوشش ضد خوردگی بپوشانید.
- روی هر هادی نزولی، بالاتر از سطح زمین، یک سکسیونر برنجی (برای تسمهٔ ۲۵ × ۳) یا بست اتصال دوراه سیم به تسمه (برای تسمهٔ ۳۰ × ۳) بگذارید که فقط با ابزار باز شود؛ از سکسیونر به پایین تا دریچهٔ ارت، هادی مسی ساده به کار ببرید.
- پس از اجرا، پیوستگی مسیر را اندازه بگیرید و مقاومت زمین را با سکسیونرِ باز بسنجید؛ نتیجه را با تاریخ در پروندهٔ سیستم ارت ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار نصب
دریل و پیچ‌های نصب بست، آچار، خم‌کن تسمه، قیچی یا اره برای بریدن تسمه، پوشش ضد خوردگی و قلم‌مو برای محل اتصال و سر بریده، متر، دستگاه اندازه‌گیری پیوستگی (میلی‌اهم‌متر)، دستگاه اندازه‌گیری مقاومت زمین و دوربین برای ثبت اتصال‌ها.
کنترل پیوستگی، روکش و بازدید
در هر بازدید، سفتی بستها، سلامت روکش قلع در محل بستها، سر بریده و اتصال به سازه‌های گالوانیزه و سلامت پوشش ضد خوردگی را ببینید؛ جاهایی را که پوشش آسیب دیده، تمیز و دوباره پوشش کنید. اگر مقاومت یک اتصال بالا رفته، آن را باز، تمیز و دوباره سفت کنید و مقاومت زمین را با سکسیونر باز بسنجید. IEC 62305-3:2010 بیشترین فاصلهٔ بازدید سیستم حفاظت در برابر صاعقه را در سطح حفاظت I و II، بازدید چشمی هر سال و بازرسی کامل هر ۲ سال، و در سطح حفاظت III و IV، بازدید چشمی هر ۲ سال و بازرسی کامل هر ۴ سال پیشنهاد میکند؛ برای ساختمان‌های اداری و تجاری و جاهایی که افراد زیادی در آنها حضور دارند، همین استاندارد بازرسی کامل را هر سال پیشنهاد میکند. برای روش اندازه‌گیری، مقاومت پایانهٔ زمین چگونه اندازه‌گیری میشود را ببینید.
انتخاب و استعلام قیمت تسمهٔ مسی قلعاندود
برای استعلام قیمت تسمهٔ مسی قلعاندود، اندازه (پهنا × ضخامت)، متراژ، کاربرد (اتصال به سازهٔ گالوانیزه، هادی نزولی، صاعقهگیر الکترونیکی یا همبندی)، جای اجرا (نزدیک دودکش، هوای صنعتی یا ساحلی) و بستها و متعلقات لازم (بست دیواری، بست چهارراه، سکسیونر، بست سازه و لوله، پوشش ضد خوردگی و هادی مسی ساده تا دریچهٔ ارت) را برای کارشناسان ما بفرستید. اگر نقشهٔ صاعقهگیر یا همبندی پروژه را هم بفرستید، کارشناسان ما در گروه کالوت فهرست تسمه و متعلقات را همراه قیمت روز به شما اعلام می‌کنند.
برای نمایش بزرگ کلیک کنید
قلع در جدول پتانسیل فلزها از مس به روی و آلومینیوم نزدیک‌تر است. پس جایی که تسمه با فولاد گالوانیزه، روی یا آلومینیوم تماس دارد، سطح قلع به‌جای مس با آنها در تماس است و اختلاف پتانسیل محل تماس کم میشود؛ برای همین BS 7430 و استاندارد ملی ۴۱۲۳ تسمهٔ مسی را در تماس با فولاد گالوانیزه قلعاندود میخواهند. قلع رویهٔ تسمه را در هوا از تیره شدن حفظ میکند و تا وقتی روکش سالم است، آبی که از روی آن می‌گذرد، لک سبز مس را روی نما نمی‌اندازد. رسانایی و سطح مقطع تسمه همان مس است، چون مغز تسمه مس است و روکش قلع کمتر از یک درصد سطح مقطع را می‌گیرد. چند نکته را هم در نظر بگیرید: روکش قلع، اتصال به گالوانیزه را از پوشش ضد خوردگی بی‌نیاز نمی‌کند، چون سر بریده و جای سوراخ مسیاند؛ تسمه را بالاتر از قطعات گالوانیزه یا آلومینیومی نصب نکنید؛ و در خاک، تسمهٔ قلعاندود همان رفتار مس را دارد و به قطعات گالوانیزه وصل نمیشود. برای جنس هادی‌ها و الکترودها، جنس الکترودهای زمین را ببینید.
مزایای تسمهٔ مسی قلعاندود کالوت
- سطح قلع رو به گالوانیزه و آلومینیوم: در هوا، سطح قلع به‌جای مس با فولاد گالوانیزه، روی و آلومینیوم در تماس است.
- رسانایی مس: مغز تسمه مس است و سطح مقطع و وزن هر متر همان تسمهٔ مسی ساده است.
- نمای بی‌لک: تا وقتی روکش قلع سالم است، آب باران از روی تسمهٔ قلعاندود لک سبز مس را روی نما و سنگ‌فرش نمی‌اندازد.
- روکش دستکم ۸ میکرون: قلع با آبکاری الکترولیتی روی همهٔ سطحهای تسمه مینشیند.
- هفت اندازه: از ۲۰ × ۳ تا ۳۰ × ۵، با ۳۰ × ۲ برای هادی نزولی صاعقهگیر الکترونیکی؛ همه با سطح مقطع ۶۰ میلیمتر مربع یا بیشتر.
- عرضه به‌صورت رول: به طول سفارش؛ مسیرهای بلند بی‌مفصل اجرا می‌شوند.
- اتصال با محصولات کالوت: بستهای برنجی دیواری، چهارراه، سکسیونر، بست سازه و لوله، از یک عرضه‌کننده.
تسمهٔ قلعاندود، مسی ساده یا استیل؟ انتخاب بر پایهٔ جای اجرا
جای اجرا | پیشنهاد ما | نکته |
|---|---|---|
خاک، حلقهٔ ارت، بتن پی | تسمهٔ مسی ساده (BCT) | روکش قلع در خاک مزیتی ندارد؛ اتصال‌های دفن‌شده با جوش احتراقی |
هادی نزولی و شبکهٔ بام روی دیوار و بام بنایی | تسمهٔ مسی ساده یا قلعاندود ۲۵ × ۳ | قلعاندود برای نمایی که نباید لک بگیرد |
اتصال به سازهٔ گالوانیزه، در هوا | تسمهٔ قلعاندود TPBT 253 | بست برنجی؛ پوشش ضد خوردگی روی اتصال و سر بریده؛ تسمه پایینتر از گالوانیزه |
کنار ورق، ناودان یا قطعهٔ آلومینیومی | تسمهٔ قلعاندود | تسمه پایینتر از آلومینیوم؛ اتصال به آلومینیوم را تا جای ممکن نسازید و اگر ناگزیر است، بالاتر از زمین و پوشیده |
دودکش ساختمان | تسمهٔ قلعاندود | روکش پیوسته تا دستکم ۵۰۰ میلیمتر زیر سر دودکش و تراشیده‌نشده در محل اتصال (AS/NZS 1768)؛ برای دودکش صنعتی، جنس هادی را طرح تعیین میکند |
هادی نزولی صاعقهگیر الکترونیکی | TPBT 302 یا TPBT 253 | سه بست در هر متر؛ سکسیونر روی هر هادی نزولی (NF C 17-102) |
جایی که مس نمیخواهید | تسمهٔ استیل (فولاد ضد زنگ) | برای همان جریان، سطح مقطع بیشتر میخواهد |
قاعده‌های اجرای این جدول از IEC 62305-3:2010، BS 7430:2011، استاندارد ملی ۴۱۲۳، NF C 17-102:2011 و AS/NZS 1768 گرفته شده است؛ اندازهٔ نهایی را طرح و محاسبهٔ جریان اتصالی تعیین می‌کنند. برای جنس هادی‌ها، جنس الکترودهای زمین را ببینید.
این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای خاک، حلقهٔ ارت، بتن و بیشتر مسیرهای هوایی. | |
هادی تخت در شاخه برای ارت بار و اتصال‌های سخت. | |

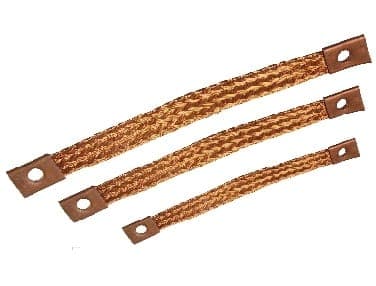

تسمهٔ بافته‌شده برای همبندی درِ تابلو و قطعات متحرک. | |
جایی که مس نمیخواهید. | |
مهار تسمهٔ ۲۵ × ۳ و ۳۰ × ۳ روی دیوار و جان‌پناه. | |
مهار تسمههای ۳۰ × ۲ و ۲۰ × ۳ روی دیوار. | |
تقاطع، سه‌راه و اتصال مستقیم تسمههای ۲۵ × ۳ و ۳۰ × ۳. | |
اتصال پشت‌سرهم دو تسمه. | |
تقاطع سیم ۵۰ تا ۹۵ با تسمهٔ ۲۵ × ۳. | |
نقطهٔ آزمون هادی نزولی تسمهٔ ۲۵ × ۳، بالاتر از سطح زمین. | |
اتصال و نقطهٔ آزمون سیم به تسمه. | |
اتصال تسمهٔ ۲۵ × ۳ به بال ستون، تیر و صفحهٔ فولادی، در هوا. | |
همبندی لولهٔ آب باران، گاز و نرده. | |
هادی نزولی صاعقهگیر الکترونیکی را میتوان با تسمهٔ قلعاندود اجرا کرد. | |
روی مستقیم‌ترین هادی نزولی صاعقهگیر الکترونیکی. | |
شینهٔ همبندی در اتاق برق؛ مسی یا قلعاندود. |
مقایسهٔ همهٔ بستهای ارتینگ و همبندی را در جدول «کدام بست را انتخاب کنیم؟» ببینید.
IEC 62561-2:2018 (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) مس قلعاندود را در ردیف مس آورده است: کمترین سطح مقطع تسمه برای هادی گیرنده، هادی نزولی و الکترود زمین ۵۰ میلیمتر مربع با ضخامت پیشنهادی ۲ میلیمتر است. روکش قلع را با غوطه‌وری داغ یا آبکاری، دستکم ۱ میکرون میخواهد و هادی روکش‌دار را با آزمون خمش (۹۰ درجه، با شعاع پنج برابر ضخامت) می‌سنجد تا روکش ترک نخورد و جدا نشود.
IEC 62305-3:2010 (حفاظت سازه‌ها در برابر صاعقه) برای تسمهٔ مس قلعاندود همان کمترین سطح مقطع مس را میخواهد. اتصال فولاد به مس در هوا را، اگر جوش داده نشده باشد، با قلعاندود کردن کامل یا پوشش کامل و پایدار در برابر رطوبت میخواهد و یادآوری میکند که قطعهٔ مسی نباید بالاتر از قطعهٔ گالوانیزه یا آلومینیومی بدون محافظ نصب شود. فاصلهٔ نگهدارنده‌های تسمه را در مسیر قائم تا ۲۰ متر و روی سطحهای افقی ۱۰۰۰ میلیمتر، و در مسیر افقی روی دیوار و قائم بالاتر از ۲۰ متر ۵۰۰ میلیمتر پیشنهاد میکند.
BS 7430:2011 (آیین کار اتصال به زمین) تسمهٔ مسی را که با فولاد گالوانیزه تماس دارد یا روی آن نصب میشود، و هادی زمینی را که به سازهٔ فولادی گالوانیزه وصل میشود، قلعاندود میخواهد. برای اتصال مس به آلومینیوم، اتصال پیچی را با سطح مسیِ قلع‌اندودشده به روش داغ، دستکم ۲۵۰ میلیمتر بالاتر از زمین، با گریس و پوشش آب‌بند میخواهد. سوراخ‌کردن هادی را برای نصب روی سازه نمی‌پذیرد و قطر پیچ اتصال را بیشتر از یک‌سوم پهنای تسمه نمی‌خواهد.
استاندارد ملی ایران ۴۱۲۳ (آیین کار اتصال به زمین) تسمهٔ زمین مسی را که با فولاد گالوانیزه تماس دارد یا به آن تکیه دارد، برای جلوگیری از واکنش الکترولیتی قلعاندود میخواهد و هادی‌های زمین را هنگام وصل به قسمت‌های فلزی گالوانیزه قلعاندود میخواهد. مبحث ۱۳ مقررات ملی ساختمان در جدول خوردگی فلزها در همبندی، مس قلعاندود را مانند مس می‌آورد و همبندی فولاد گالوانیزه با سطح کوچک‌تر به مس قلعاندود با سطح بزرگ‌تر را نامناسب می‌داند.
NF C 17-102:2011 (صاعقهگیرهای الکترونیکی) در سیستم غیرایزوله، هر صاعقهگیر را دستکم به دو هادی نزولی، ترجیحاً روی دو نمای جدا، وصل میخواهد؛ مسیر هادی را مستقیم و کوتاه، شعاع خم را دستکم ۲۰ سانتیمتر و مهار را با سه بست در هر متر میخواهد، سوراخ‌کردن هادی را برای مهار نمی‌پذیرد، هادی را تا ارتفاع دستکم ۲ متر از زمین در لولهٔ محافظ میخواهد و روی هر هادی نزولی یک سکسیونر میخواهد. شمارندهٔ صاعقه، اگر نصب شود، روی مستقیم‌ترین هادی نزولی مینشیند.
AS/NZS 1768:2007 (حفاظت در برابر صاعقه) هادی مسی را که در معرض گاز دودکش یا گازهای خورندهٔ دیگر است، با روکش پیوستهٔ قلع، سرب یا مادهٔ مناسب دیگر، دستکم تا ۵۰۰ میلیمتر پایینتر از سر دودکش میخواهد و می‌گوید روکش در محل اتصال‌ها تراشیده نشود.
IEC 60364-5-54:2011 (آرایش‌های اتصال به زمین و هادی‌های حفاظتی) اتصال لحیمی را در هادی‌های حفاظتی نمی‌پذیرد؛ پس اتصال تسمهٔ قلعاندود را با بست یا پیچ و مهره بسازید. EN 50522:2010 برای جریان اتصالی، دمای نهایی مس قلعاندود را ۱۵۰ درجهٔ سلسیوس می‌گیرد.
مدارک و دانلودها
کاتالوگ و دیتاشیت
نقشه‌ها و شماتیک‌ها
- ابعاد، روکش قلع و جدول کد تسمهٔ مسی قلع‌اندودزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک اتصال به سازهٔ گالوانیزه، آب باران و دودکش تسمهٔ مسی قلع‌اندودزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک شبکهٔ بام و هادی نزولی تسمهٔ مسی قلع‌اندودزبان: فارسی (در زبانه جدید باز میشود)
- شماتیک هادی نزولی صاعقهگیر الکترونیکی تسمهٔ مسی قلع‌اندودزبان: فارسی (در زبانه جدید باز میشود)
- حالت‌های اتصال تسمهٔ مسی قلع‌اندودزبان: فارسی (در زبانه جدید باز میشود)
- مراحل اجرا تسمهٔ مسی قلع‌اندودزبان: فارسی (در زبانه جدید باز میشود)
پرسش‌های متداول
تسمه مسی قلع اندود چیست و چه فرقی با تسمه مسی ساده دارد؟
تسمه مسی قلع اندود همان تسمهٔ مسی یکپارچه است که روی همهٔ سطح‌هایش لایه‌ای از قلع نشسته است؛ اندازه‌ها، سطح مقطع و وزن هر متر آن با تسمهٔ مسی ساده یکی است. فرق در رویهٔ آن است: در هوا، سطح قلع به‌جای مس با فولاد گالوانیزه، روی و آلومینیوم در تماس است و اختلاف پتانسیل کمتری با آنها دارد؛ تا وقتی روکش سالم است، لک سبز مس را روی نما نمی‌اندازد. این تسمه آلیاژ مس و قلع نیست؛ مغز آن مس است.
جدول تسمه مسی قلع اندود: ابعاد و وزن هر متر چقدر است؟
ما تسمهٔ قلعاندود را در هفت اندازه عرضه میکنیم: ۲۰ × ۳ و ۳۰ × ۲ با وزن ۰٫۵۳ کیلوگرم در هر متر، ۲۰ × ۵ با ۰٫۸۹، ۲۵ × ۳ با ۰٫۶۷، ۲۵ × ۵ با ۱٫۱۱، ۳۰ × ۳ با ۰٫۸۰ و ۳۰ × ۵ با ۱٫۳۴ کیلوگرم. وزن هر متر برابر سطح مقطع ضرب در چگالی مس است و روکش قلع کمتر از یک درصد به آن میافزاید. کد، ابعاد، سطح مقطع و وزن هر اندازه در جدول همین صفحه آمده است.
تسمه مسی قلع اندود کجا استفاده میشود؟
جایی که مس در هوا با فولاد گالوانیزه، روی یا آلومینیوم تماس دارد یا کنار آنهاست، مثل همبندی ستون و دکل گالوانیزه؛ در ناحیهٔ گاز دودکش ساختمان؛ برای هادی نزولی صاعقهگیر، بهویژه صاعقهگیر الکترونیکی؛ روی نماهایی که نباید لک بگیرند؛ و برای همبندی به ارت بار قلعاندود.
تسمه مسی قلع اندود بهتر است یا تسمه مسی ساده؟ کدام را انتخاب کنیم؟
هیچکدام در همهجا بهتر نیست و انتخاب به جای اجرا بستگی دارد. در خاک، بتن و بیشتر مسیرهای هوایی، تسمهٔ مسی ساده کافی است. جایی که تسمه در هوا با فولاد گالوانیزه، روی یا آلومینیوم تماس دارد یا کنار آنهاست، در ناحیهٔ دودکش و روی نماهایی که نباید لک بگیرند، تسمهٔ قلعاندود را به کار ببرید؛ BS 7430 و استاندارد ملی ۴۱۲۳ تسمهٔ مسی را در تماس با فولاد گالوانیزه قلعاندود میخواهند.
آیا میتوان تسمه مسی را به دکل یا سازهٔ گالوانیزه وصل کرد؟
در هوا بله: با تسمهٔ قلعاندود و بست همبندی برنجی، به شرطی که محل اتصال و سر بریده را با پوشش ضد خوردگی بپوشانید و تسمه را پایینتر از قطعهٔ گالوانیزه بکشید. در خاک نه: فولاد گالوانیزه در اتصال به مس، چه ساده و چه قلعاندود، خورده میشود.
تسمه مسی قلع اندود را میتوان در خاک و حلقهٔ ارت به کار برد؟
در خاک، تسمهٔ قلعاندود همان رفتار مس را دارد و روکش قلع مزیتی برای آن نمیآورد؛ برای همین در خاک، حلقهٔ ارت و بتن پی، تسمهٔ مسی ساده را پیشنهاد میکنیم. هادی نزولی قلعاندود تا سکسیونر بالای زمین میآید و از آن به پایین، هادی مسی ساده تا دریچهٔ ارت ادامه مییابد. تسمهٔ مسی، ساده یا قلعاندود، در خاک به قطعات گالوانیزه وصل نمیشود.
ضخامت روکش قلع تسمه چقدر است و قلع چگونه روی مس مینشیند؟
روکش قلع تسمههای ما با آبکاری الکترولیتی روی همهٔ سطحها مینشیند و ضخامت آن دستکم ۸ میکرون است. IEC 62561-2 برای مس قلعاندود روکش دستکم ۱ میکرون میخواهد.
آیا روکش قلع با بریدن و سوراخ کردن تسمه از بین میرود؟
روکش قلع روی سطحهای تسمه میماند، ولی سر بریده و دیوارهٔ سوراخ پیچ مسیاند. پس محل اتصال، سر بریده و جای سوراخ را، بهویژه کنار قطعات گالوانیزه و آلومینیومی، با پوشش ضد خوردگی بپوشانید و روکش را در محل بستها نتراشید. در بازدیدها این جاها را ببینید و پوشش آسیبدیده را تجدید کنید.
برای هادی نزولی صاعقهگیر الکترونیکی چه تسمهای مناسب است؟ تسمه ۳۰ در ۲ قلع اندود؟
تسمهٔ ۳۰ × ۲ قلعاندود (۲ در ۳۰) در هادی نزولی صاعقهگیرهای الکترونیکی رایج است و تسمهٔ ۲۵ × ۳ قلعاندود با مجموعهٔ کامل بستهای برنجی کالوت اجرا میشود؛ سطح مقطع هر دو ۶۰ میلیمتر مربع یا بیشتر و ضخامت آنها ۲ میلیمتر یا بیشتر است. NF C 17-102 در سیستم غیرایزوله دستکم دو هادی نزولی، سه بست در هر متر، شعاع خم دستکم ۲۰ سانتیمتر، لولهٔ محافظ تا ارتفاع دستکم ۲ متر و سکسیونر روی هر هادی نزولی میخواهد. صاعقهگیرهای الکترونیکی ما، مانند ACTIVE 1D+، را هم ببینید.
تسمه مسی قلع اندود یا تسمه استیل (فولاد ضد زنگ)؟
تسمهٔ قلعاندود رسانایی مس را دارد و با همان سطح مقطع، جریان بیشتری از تسمهٔ استیل هدایت میکند. تسمهٔ استیل را جایی به کار ببرید که مس نمیخواهید؛ برای همان جریان، سطح مقطع بیشتری میخواهد.
تسمه مسی قلع اندود با تسمه بافته شده قلع اندود و شمش مسی قلع اندود چه فرقی دارد؟
تسمهٔ مسی قلعاندود هادی تخت و یکپارچه‌ای است که به‌صورت رول، برای مسیرهای بلند، عرضه میشود. تسمهٔ بافته‌شده هادی انعطاف‌پذیر برای همبندی درِ تابلو و قطعات متحرک است و شمش مسی قلعاندود هادی تخت و سخت در شاخه برای ارت بار و اتصال‌های سخت.
تسمه مسی قلع اندود را چگونه روی دیوار نصب کنیم و فاصلهٔ بستها چقدر باشد؟
تسمههای ۲۵ × ۳ و ۳۰ × ۳ را با بست برنجی دوپارچهٔ دیواری، و تسمههای ۳۰ × ۲ و ۲۰ × ۳ را با بست دوپارچهٔ استنلس استیل اتصال تسمه به دیوار مهار کنید؛ تماس تسمهٔ قلعاندود با بست فولاد ضد زنگ در شرایط معمول جوّی رایج است و در محیط‌های بسیار خورنده، سازگاری را پیش از اجرا با کارشناسان ما هماهنگ کنید. IEC 62305-3:2010 فاصلهٔ نگهدارنده‌ها را در مسیر قائم تا ارتفاع ۲۰ متر و روی سطحهای افقی ۱۰۰۰ میلیمتر، و در مسیر افقی روی دیوار و مسیر قائم بالاتر از ۲۰ متر ۵۰۰ میلیمتر پیشنهاد میکند؛ برای صاعقهگیر الکترونیکی، NF C 17-102 سه بست در هر متر میخواهد. تسمه را برای نصب سوراخ نکنید.
تسمه قلع اندود ۲۵ × ۳ چه جریان اتصالی را تحمل میکند؟
EN 50522 دمای نهایی مس قلعاندود را برای جریان اتصالی ۱۵۰ درجهٔ سلسیوس می‌گیرد. با این دما و دمای آغاز ۳۰ درجه، ضریب k در رابطهٔ S = I√t / k از IEC 60364-5-54 برابر ۱۳۸ است؛ پس تسمهٔ ۲۵ × ۳ (۷۵ میلیمتر مربع) در یک ثانیه جریان ۱۰٫۳۵ کیلوآمپر (۷۵ × ۱۳۸) را تحمل میکند. این عدد محاسبهٔ استاندارد است و اندازهٔ نهایی را طراح بر پایهٔ جریان و زمان قطع پروژه انتخاب میکند.
قیمت تسمه مسی قلع اندود چگونه تعیین میشود؟
قیمت به اندازه، متراژ و قیمت روز مس بستگی دارد و تسمهٔ قلعاندود به‌خاطر روکش قلع کمی بیشتر از تسمهٔ مسی ساده قیمت دارد. اندازه، متراژ، کاربرد (اتصال به سازهٔ گالوانیزه، هادی نزولی یا همبندی) و بستها و متعلقات لازم را برای کارشناسان ما بفرستید تا قیمت روز را همراه فهرست متعلقات اعلام کنند.
