معرفی کامل محصول
بست اتصال دو راه تسمه به تسمه
کد سفارش: JCTC 255 · JCTC 510
بست اتصال دو راه تسمه به تسمهٔ کالوت (Junction Clamp) دو تسمهٔ مسی را در امتداد هم به یکدیگر وصل میکند؛ هر جا مسیر تسمهٔ هادی نزولی، شبکهٔ بام یا ارتینگ باید ادامه پیدا کند یا دو بخش از آن به هم برسند.

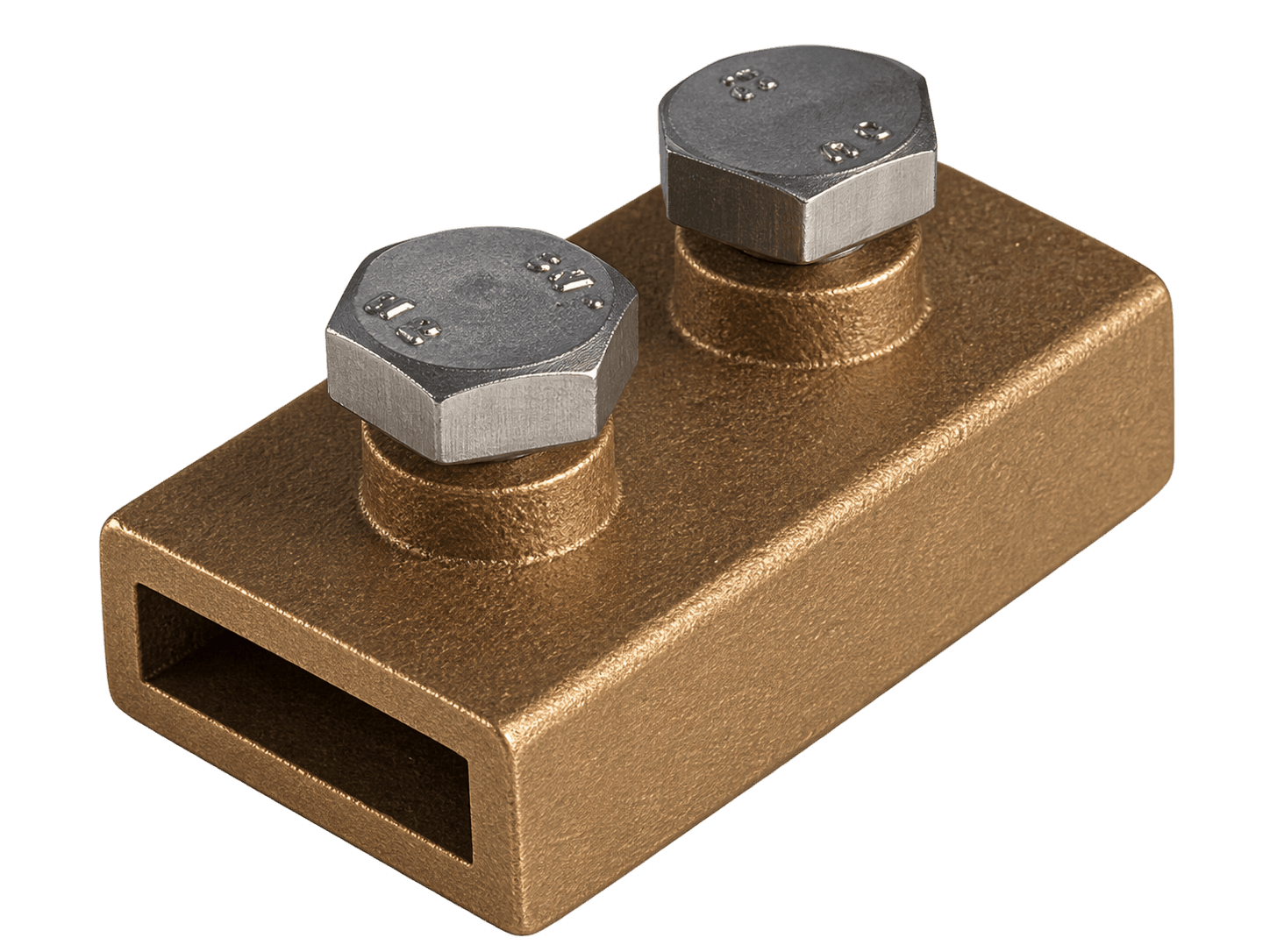

بدنهٔ بست یک غلاف برنجی با مجرای سرتاسری است: دو تسمه از دو سر وارد مجرا میشوند، داخل آن روی هم قرار میگیرند و دو پیچ استنلس استیل آنها را محکم به هم میفشارند؛ اتصالی پیچی، قابل بازرسی و بدون نیاز به جوش.
ما این بست را در دو مدل می‌سازیم: JCTC 255 برای تسمه تا ۲۵×۵ و JCTC 510 برای تسمه تا ۵۰×۱۰ میلیمتر.
ادامهٔ مسیر تسمه بدون جوش

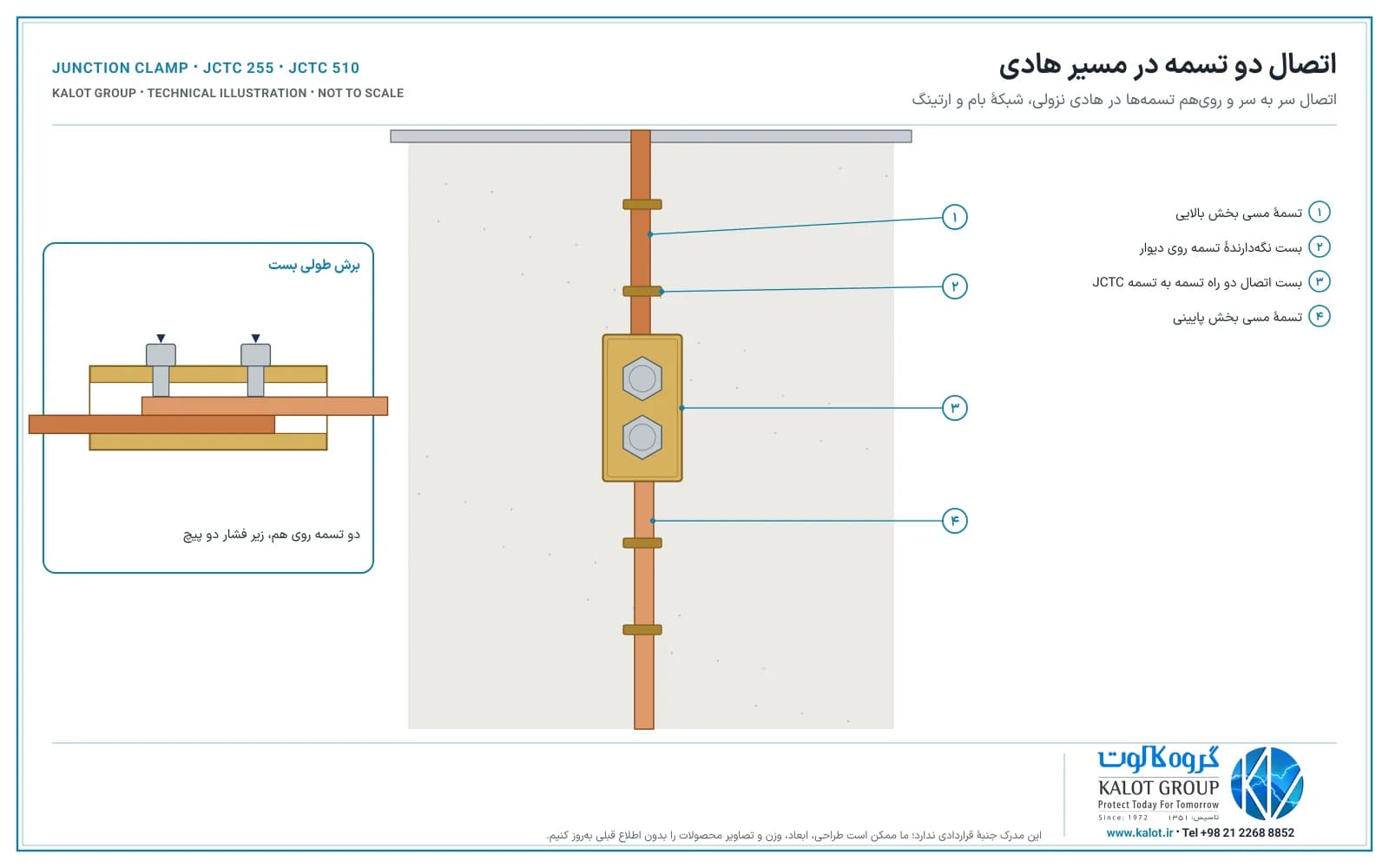

در اجرای سیستم حفاظت در برابر صاعقه و ارتینگ، تسمهها در طول‌های محدود تحویل میشوند و مسیر بلند بام یا هادی نزولی باید چند بار ادامه پیدا کند. بست اتصال دو راه تسمه به تسمهٔ کالوت این اتصال را در محل نصب، سریع و با پیوستگی الکتریکی مطمئن انجام می‌دهد و در بازرسی‌های دورهای به‌آسانی قابل کنترل است.
اتصال سر به سر و روی‌هم
دو تسمه در مجرای بست روی هم قرار میگیرند؛ سطح تماس بزرگتر یعنی اتصال الکتریکی مطمئن‌تر.
دو پیچ، فشار یکنواخت
دو پیچ استنلس استیل فشار را در طول اتصال پخش می‌کنند و تسمهها را در جای خود قفل می‌کنند.
دو مدل برای تسمههای تا ۵۰×۱۰
JCTC 255 برای تسمه تا ۲۵×۵ و JCTC 510 برای تسمه تا ۵۰×۱۰ میلیمتر؛ از تسمههای رایج هادی نزولی تا شینه‌های پهن.
غلاف برنجی و پیچ استنلس استیل
بدنهٔ برنجی با تسمهٔ مسی سازگار است و پیچ استنلس استیل در فضای باز، اتصال را در برابر خوردگی پایدار نگه می‌دارد.
اتصال قابل بازرسی
اتصال پیچی است؛ در بازرسی دورهای میتوان سفتی پیچها، وضعیت تسمهها و پیوستگی مسیر را کنترل کرد.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست اتصال دو راه تسمه به تسمه (Junction Clamp) |
کاربرد | اتصال سر به سر یا روی‌هم دو تسمه در امتداد هم |
هادی | تسمهٔ مسی (مدل‌ها بر اساس حداکثر ابعاد تسمه) |
حداکثر ابعاد تسمه | JCTC 255: ۲۵×۵؛ JCTC 510: ۵۰×۱۰ میلیمتر |
جنس بدنه | برنج |
پیچها | ۲ عدد، استنلس استیل، سرشش‌گوش |
ساختار | غلاف با مجرای سرتاسری؛ دو پیچ روی یک وجه، تسمهها را داخل مجرا به هم میفشارند |
ابعاد | JCTC 255: 65 × 35 × 23 mm؛ JCTC 510: 90 × 63 × 26 mm |
کد سفارش | JCTC 255 ، JCTC 510 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آنها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | حداکثر ابعاد تسمه (mm) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
JCTC 255 | 25×5 | 65 | 35 | 23 |
JCTC 510 | 50×10 | 90 | 63 | 26 |
مدل را بر اساس بزرگ‌ترین تسمهٔ مسیر انتخاب کنید: برای تسمههای ۲۰×۳، ۲۵×۳ و ۲۵×۵ مدل JCTC 255 و برای تسمههای پهنتر تا ۵۰×۱۰ مدل JCTC 510. اگر درباره انتخاب مدل پرسشی دارید، کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان می‌کنند.
برای نمایش بزرگ کلیک کنید
نقشهٔ ابعادی کالوت سه نمای بست را نشان می‌دهد: نمای بالا با دو پیچ شش‌گوش، نمای جانبی و نمای انتهایی با مجرای سرتاسری تسمه، به همراه جدول دو مدل. JCTC 255: L 65 · W 35 · H 23 mm؛ JCTC 510: L 90 · W 63 · H 26 mm. فایل‌های PDF و SVG در بخش «مدارک و دانلودها» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید
کاربرد
- ادامهٔ مسیر تسمهٔ هادی نزولی روی نمای ساختمان؛
- اتصال قطعات تسمهٔ شبکهٔ بام و جان‌پناه؛
- اتصال تسمههای شبکهٔ ارتینگ و همبندی در محل‌های قابل دسترس.
ترتیب نصب
- مدل بست را بر اساس بزرگ‌ترین تسمهٔ مسیر انتخاب کنید.
- سر دو تسمه را صاف کنید و سطح تماس آنها را از رنگ، اکسید، چربی و آلودگی پاک کنید.
- پیچها را شل کنید تا مجرای بست کاملاً باز باشد.
- دو تسمه را از دو سر وارد مجرا کنید تا داخل بست روی هم قرار بگیرند.
- دو پیچ را به‌تدریج و یکنواخت سفت کنید تا هر دو تسمه محکم به هم فشرده شوند.
- تسمه را در دو طرف بست با بست دیواری روی سطح نگه دارید و پیوستگی مسیر را کنترل کنید.
انتخاب بست مناسب برای تسمه
- ادامهٔ مسیر تسمه در امتداد هم: همین بست، JCTC 255 / JCTC 510.
- اتصال چهارراه یا ضربدری تسمهها: بست مربعی اتصال چهارراه تسمه به تسمه.
- اتصال تسمه به هادی گرد: بست چهارراه برنجی اتصال سیم به تسمه.
- همبندی تسمه به صفحه یا سازهٔ فلزی: بست همبندی تسمه به صفحه فلزی.
- نگه‌داشتن تسمه روی دیوار: بست برنجی دو پارچه اتصال تسمه به دیوار یا بست دوپارچه استنلس استیل اتصال تسمه به دیوار.
نکات فنی
- تعداد اتصالهای مسیر را تا حد امکان کم نگه دارید؛ هر اتصال یک نقطهٔ بازرسی است.
- غلاف برنجی با تسمهٔ مسی سازگار است؛ برای تسمههای آلومینیومی یا فولاد گالوانیزه، سازگاری مواد را طراح سیستم تعیین کند.
- برای اتصالهای مدفون در خاک یا بتن، روش اتصال را طراح تعیین کند؛ در بسیاری از طرحها این اتصال‌ها با جوش احتراقی اجرا میشوند.
استانداردهای زیر الزامات اتصالهای مسیر هادی را در سیستم حفاظت در برابر صاعقه بیان می‌کنند:
IEC 62561‑1 (قطعات اتصال)
این استاندارد الزامات و آزمون‌های قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله بست‌های اتصال هادی به هادی، را تعیین میکند.
IEC 62305‑3 (طراحی و اجرای سیستم)
اتصالهای مسیر هادی باید از نظر الکتریکی و مکانیکی مطمئن باشند و تعداد آنها تا حد امکان کم بماند؛ اتصالهای پیچی در بازرسی‌های دورهای کنترل میشوند.
NF C 17‑102 (صاعقه‌گیرهای الکترونیکی)
در سیستم‌های ESE نیز اتصالهای هادی نزولی باید محکم، قابل بازرسی و در برابر خوردگی پایدار باشند. نکات مهم استاندارد NFC 17-102 را در این مقاله بخوانید.
پرسش‌های متداول
بست اتصال دو راه تسمه به تسمه چه کاربردی دارد؟
این بست دو تسمهٔ مسی را در امتداد هم به یکدیگر وصل میکند؛ برای ادامهٔ مسیر تسمهٔ هادی نزولی، شبکهٔ بام یا ارتینگ، بدون نیاز به جوش.
کدام مدل را انتخاب کنم؟
برای تسمههای تا ۲۵×۵ میلیمتر (مانند ۲۰×۳، ۲۵×۳ و ۲۵×۵) مدل JCTC 255 و برای تسمههای پهنتر تا ۵۰×۱۰ میلیمتر مدل JCTC 510.
تسمهها داخل بست چطور قرار میگیرند؟
دو تسمه از دو سر وارد مجرای بست میشوند و داخل آن روی هم قرار میگیرند؛ دو پیچ استنلس استیل آنها را محکم به هم میفشارند.
جنس بست و پیچها چیست؟
بدنهٔ بست از برنج و دو پیچ آن از استنلس استیل است.
آیا این بست برای دو تسمه با ابعاد متفاوت مناسب است؟
بله، تا وقتی تسمهٔ بزرگتر از حداکثر ابعاد مدل بیشتر نباشد؛ مثلاً JCTC 510 برای اتصال تسمهٔ ۲۵×۳ به تسمهٔ ۵۰×۵ هم مناسب است. پیچها را یکنواخت سفت کنید تا هر دو تسمه محکم شوند.
تفاوت این بست با بست مربعی چهارراه تسمه به تسمه چیست؟
این بست تسمهها را در امتداد هم وصل میکند؛ بست مربعی چهارراه برای اتصال ضربدری یا T تسمهها در شبکهٔ بام و ارتینگ است.
آیا این اتصال قابل بازرسی است؟
بله؛ اتصال پیچی است و در بازرسی دورهای میتوان سفتی پیچها، خوردگی و پیوستگی مسیر را کنترل کرد.
آیا این بست برای اتصالهای مدفون مناسب است؟
این بست برای اتصالهای قابل دسترس روی سازه ساخته شده است. برای اتصالهای مدفون در خاک یا بتن، روش اتصال را طراح سیستم تعیین میکند و در بسیاری از طرحها از جوش احتراقی استفاده میشود.
