معرفی کامل محصول
پایه فاصله‌دهنده هادی نزولی از دیوار کالوت مدل BPH 76
کد سفارش: BPH 76
پایه فاصله‌دهنده BPH 76 کالوت برای مهار و هدایت هادی نزولی روی نمای ساختمان به کار می‌رود. این قطعه هادی را در مسیری مشخص، با فاصلهٔ فیزیکی از سطح دیوار نگه می‌دارد و فضای لازم برای نصب بست مناسب و بازدید مسیر را فراهم میکند. با انتخاب بست سازگار، می‌توان هادی نزولی تسمه‌ای یا هادی گرد را روی پایه نصب کرد؛ بست‌ها اجزای جداگانه‌اند و باید متناسب با شکل و اندازهٔ هادی انتخاب شوند. بدنهٔ برنجی پایه به‌صورت یکپارچه ریخته‌گری شده و اتصال بازو به صفحهٔ پایه جوشی نیست. این فاصله، فاصلهٔ نصب مکانیکی است و به‌تنهایی به معنی عایق‌سازی هادی یا تأمین فاصلهٔ جداسازی الکتریکی محاسبه‌شده نیست.
مسیر منظم و قابل بازدید هادی
پایه، هادی نزولی را در مسیری مشخص و با فاصلهٔ فیزیکی از سطح دیوار نگه می‌دارد؛ محل نصب بست روشن است و مسیر هادی و اتصال‌ها را می‌توان بازدید کرد.
امکان انتخاب بست متناسب با هادی تسمه‌ای یا گرد
برای تسمه از بست برنجی دوپارچهٔ تسمه (بست DC، کد DCC 253 یا DCC 303) و برای هادی گرد از بست برنجی دوپارچهٔ سیم (Heavy Duty، کد HDCC) متناسب با اندازهٔ هادی استفاده کنید. بست‌ها قطعات جداگانه‌اند و جزء پایه به شمار نمی‌آیند؛ نوع و تعداد آن‌ها را در استعلام مشخص کنید.
ساختار برنجی یکپارچه و بدون اتصال جوشی
پایهٔ لوزی و بازو به‌صورت یکپارچه از برنج ریخته‌گری می‌شوند و در محل اتصال بازو به پایه جوشی وجود ندارد؛ نوشتهٔ KALOT ABHAR روی پایه برجسته است.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
مدل / کد | BPH 76 |
نوع قطعه | پایهٔ فاصله‌دهنده و نگهدارندهٔ هادی نزولی |
جنس | برنج |
ساخت | صفحه و بازو ریخته‌گری یکپارچه، بدون جوش در محل اتصال (طبق اعلام سازنده) |
پایهٔ لوزی | 63 × 42 mm، ضخامت 7 mm |
ارتفاع کل | 74 mm |
قطر بازو | 16 mm |
سر بازو | رزوهٔ داخلی M6-6H به عمق 12 mm |
سوراخ‌های نصب | دو سوراخ Ø6.6 با خزینهٔ Ø13 × 90° |
وزن | 214 g |
نوشتهٔ برجسته | KALOT ABHAR روی پایه |
تثبیت پایه به دیوار | دو پیچ خزینه از سوراخ‌های پایه |
نوع هادی در کاربرد کاتالوگ | تسمهٔ مسی یا سیم مسی گرد 50–70 mm² |
بست نگهدارندهٔ هادی | قطعهٔ جداگانه؛ تسمه: بست تسمه DC (DCC 253 / DCC 303)؛ سیم 50–70 mm²: بست DC دوپارچهٔ سیم |
جدول سفارش
کد سفارش | جنس | ارتفاع (mm) | پایه (mm) | بست موردنیاز | وضعیت سفارش |
|---|---|---|---|---|---|
BPH 76 | برنج | 74 | 63 × 42 | بر اساس نوع و اندازهٔ هادی انتخاب شود | قیمت و موجودی با استعلام |
برای نمایش بزرگ کلیک کنید

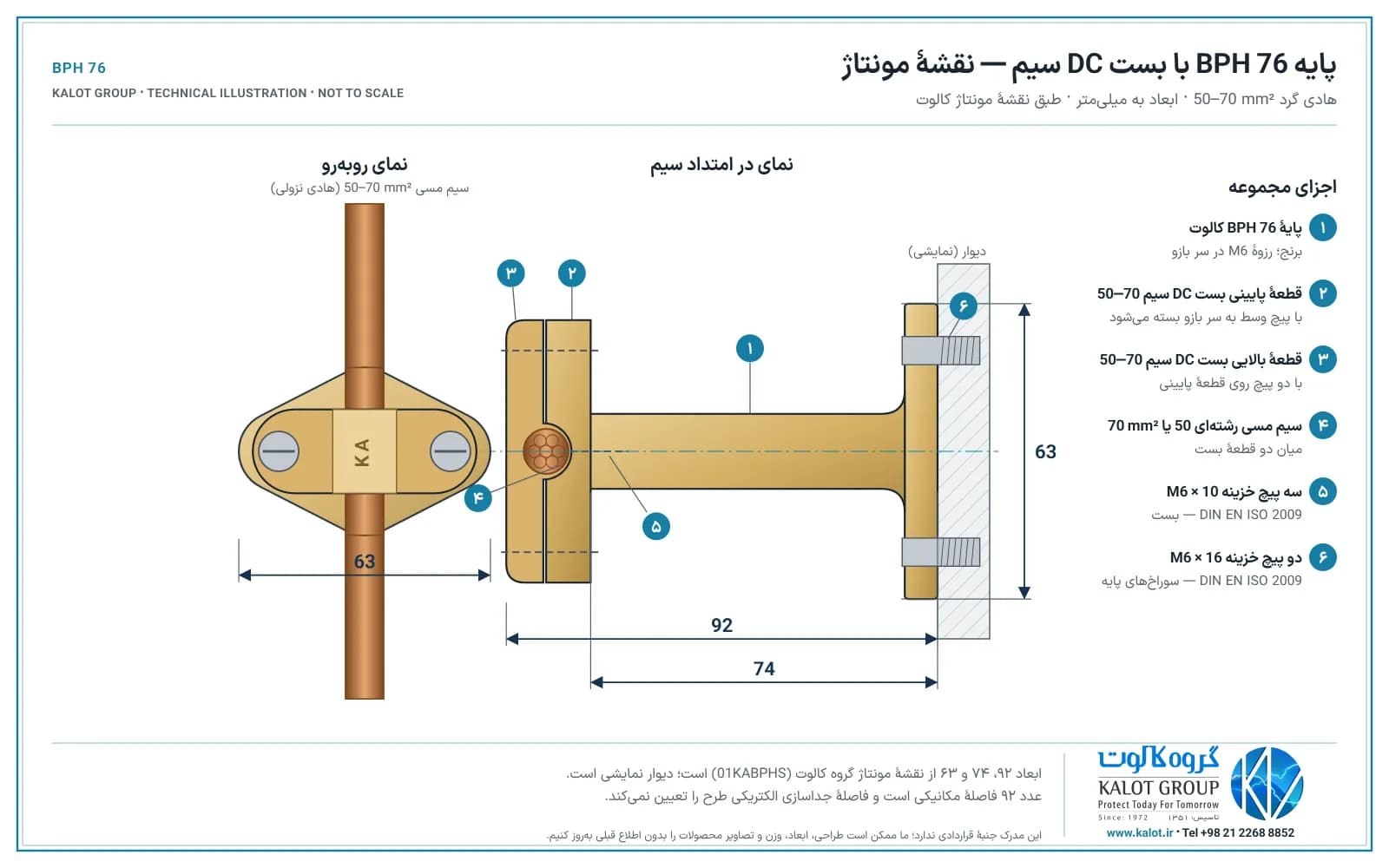

نقشه از روی نقشهٔ ساخت گروه کالوت تهیه شده است: پایهٔ لوزی ۶۳×۴۲ میلیمتر با ضخامت ۷، بازوی Ø۱۶ با ارتفاع کل ۷۴ میلیمتر، رزوهٔ داخلی M6 به عمق ۱۲ میلیمتر در سر بازو و دو سوراخ Ø۶٫۶ با خزینهٔ ۹۰ درجه برای پیچ خزینه‌سر. با بست DC سیم ۵۰–۷۰، فاصلهٔ کل از پشت پایه تا روی بست ۹۲ میلیمتر است. این اعداد ابعاد مکانیکی‌اند و فاصلهٔ جداسازی الکتریکی طرح را تعیین نمی‌کنند.
برای نمایش بزرگ کلیک کنید
چرا و کجا
در برخی مسیرهای هادی نزولی، طراح یا مجری نیاز دارد هادی به‌جای نصب چسبیده به نما، با فاصله‌ای فیزیکی از سطح دیوار مهار شود. پایهٔ BPH 76 با پایهٔ لوزی و بازوی بیرون‌آمده به دیوار متصل میشود و بست در سر بازو هادی را در محل تعیین‌شده نگه می‌دارد. نقش اصلی پایه پشتیبانی و فاصلهگذاری مکانیکی است؛ مسیر پیوستهٔ جریان صاعقه از خودِ هادی نزولی می‌گذرد.
انتخاب بست

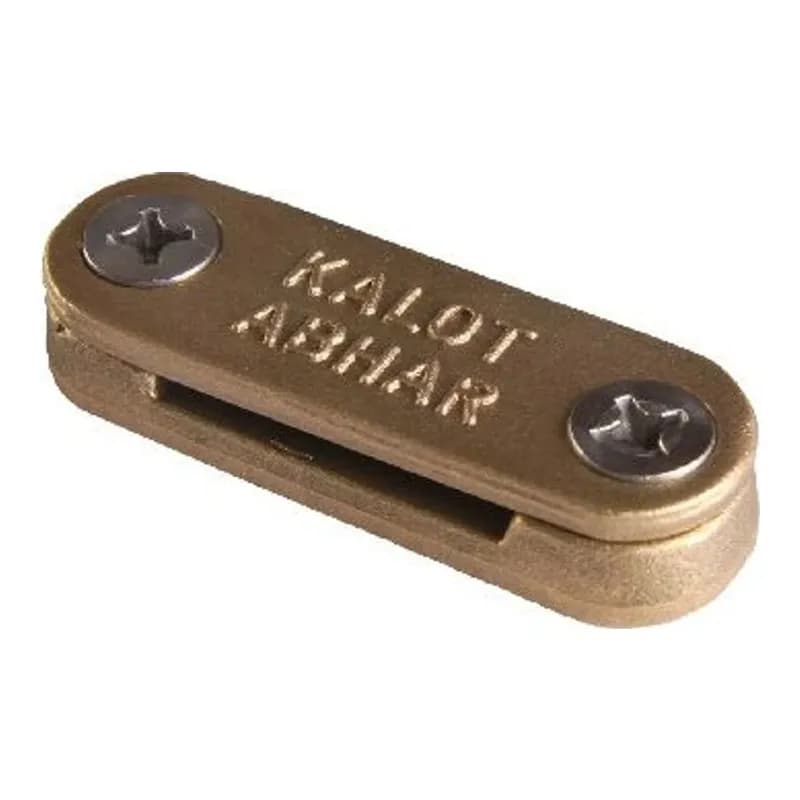

هادی تسمه‌ای: بست تسمه DC کالوت (DCC 253 یا DCC 303، متناسب با تسمه). کفی بست با پیچی از سوراخ وسطش به سر رزوه‌دار بازو بسته میشود، تسمه روی کفی قرار می‌گیرد و درپوش با دو پیچ بسته میشود.

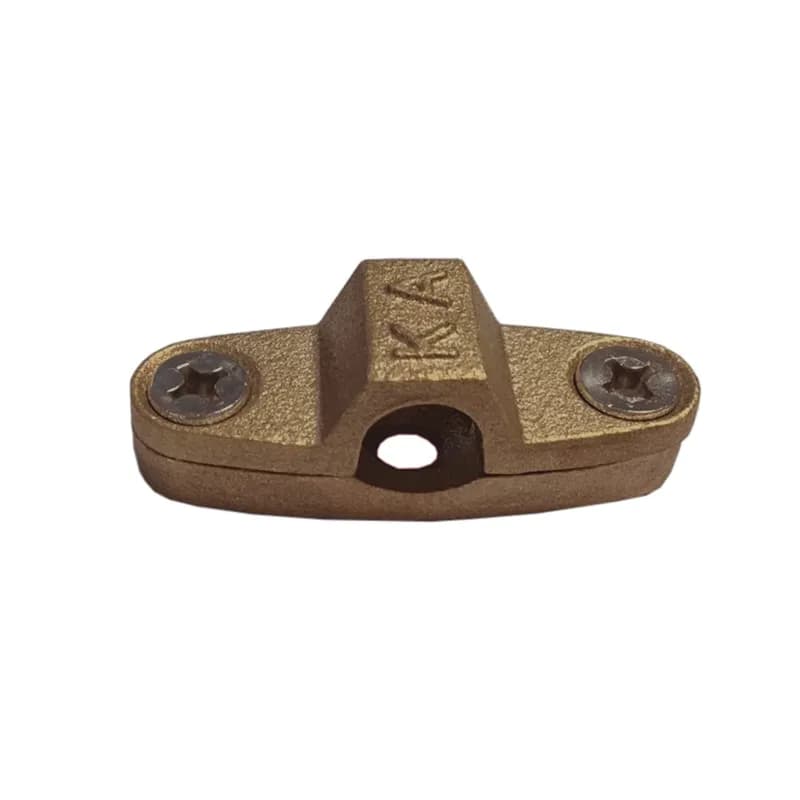

هادی گرد: بست DC دوپارچهٔ سیم کالوت برای سیم ۵۰ یا ۷۰ میلیمتر مربع. قطعهٔ پایینی بست با یک پیچ خزینهٔ M6×10 از سوراخ وسطش به سر بازو بسته میشود، سیم میان دو قطعه قرار می‌گیرد و قطعهٔ بالایی با دو پیچ M6×10 بسته میشود؛ فاصلهٔ کل از پشت پایه تا روی بست ۹۲ میلیمتر است.
این پایهٔ فلزی عایق الکتریکی نیست. ارتفاع ۷۴ میلیمتری پایه (و ۹۲ میلیمتر با بست DC سیم) بعد مکانیکی قطعه است و به‌تنهایی نه فاصلهٔ واقعی هادی از نما را مشخص میکند و نه تأیید میکند که فاصلهٔ جداسازی الکتریکی موردنیازِ طرح تأمین شده است؛ این فاصله موضوع طراحی سیستم حفاظت در برابر صاعقه است.
کاربردهای متداول
- تثبیت هادی نزولی در مسیر عمودیِ روی نما، زمانی که نصب با فاصله از سطح دیوار در طرح پیش‌بینی شده است.
- اجرای مسیر قابل مشاهده و منظم هادی روی زیرکار مناسب، همراه با بست انتخابشده برای هادی.
- تکمیل مجموعهٔ نصب هادی نزولی در کنار بست، پیچ و رول‌پلاک متناسب با زیرکار.
برای کاربردهای ویژه: در نماهای قابل اشتعال، سطوح فلزی، محیط خورنده یا جاهایی که فاصلهٔ ایمنی از اجزای فلزی موضوع طراحی است، جزئیات اتصال و امکان استفاده از این پایهٔ رسانا باید جداگانه تأیید شود. آن را جایگزین پایهٔ عایق یا سامانهٔ هادی نزولیِ عایق معرفی نکنید.
راهنمای نصب کوتاه
- مسیر هادی و نقاط تکیه‌گاه را مطابق نقشهٔ اجرایی و نوع زیرکار تعیین کنید.
- پایه را از دو سوراخ خزینه‌دار با پیچ خزینه‌سر محکم کنید؛ در نقشهٔ مونتاژ کالوت پیچ M6×16 آمده است و رول‌پلاک یا قطعهٔ مهار را متناسب با مصالح دیوار انتخاب کنید.
- بست هادی را با پیچ M6 در رزوهٔ سر بازو ببندید.
- هادی را پیوسته و بدون پیچش نامناسب در بست قرار دهید و محکم شدن و راستای مسیر را کنترل کنید.
- فاصلهٔ واقعی هادی از سطح و جزئیات ایمنی و نگهداری را مطابق طراحی پروژه بررسی کنید.
مدارک و دانلودها
کاتالوگ و دیتاشیت
- برگهٔ مشخصات فنی پایه فاصله‌دهنده هادی نزولی کالوت BPH 76 (PDF، فارسی)زبان: فارسی (در زبانه جدید باز میشود)
- برگهٔ مشخصات فنی پایه فاصله‌دهنده هادی نزولی کالوت BPH 76 (PDF، انگلیسی)زبان: انگلیسی (در زبانه جدید باز میشود)
- برگهٔ مشخصات فنی پایه فاصله‌دهنده هادی نزولی کالوت BPH 76 (PDF، انگلیسی)زبان: انگلیسی (در زبانه جدید باز میشود)
نقشه‌ها و شماتیک‌ها
پرسش‌های متداول
آیا جریان صاعقه باید از خود پایه عبور کند؟
خیر. پایه کارکرد نگهداری و فاصلهگذاری دارد. مسیر اصلی هادی نزولی، تسمهٔ پیوستهای است که در بست مهار میشود. در نصب روی سطح فلزی، موضوع همبندی یا اتصال ناخواسته طبق طراحی بررسی میشود.
آیا این پایه عایق است و فاصلهٔ ایمنی الکتریکی را تضمین میکند؟
خیر. این قطعه فلزی است. ارتفاع ۷۴ میلیمتری آن را با فاصلهٔ ایمنی طراحی یا فاصلهٔ واقعی سطح تا هادی یکی ندانید.
آیا بست تسمه و پیچهای نصب همراه پایه هستند؟
پیش از ثبت سفارش، اقلام همراه و مدل بست را در پیشفاکتور تعیین کنید.
آیا برای هر اندازهٔ تسمهٔ مسی مناسب است؟
عرض و ضخامت تسمهٔ قابل نصب به بست انتخابشده بستگی دارد.
ابعاد اصلی پایهٔ BPH 76 چیست؟
پایهٔ لوزی ۶۳×۴۲ میلیمتر با ضخامت ۷، بازوی Ø۱۶ و ارتفاع کل ۷۴ میلیمتر؛ سر بازو رزوهٔ داخلی M6 به عمق ۱۲ میلیمتر دارد و وزن قطعه ۲۱۴ گرم است.
