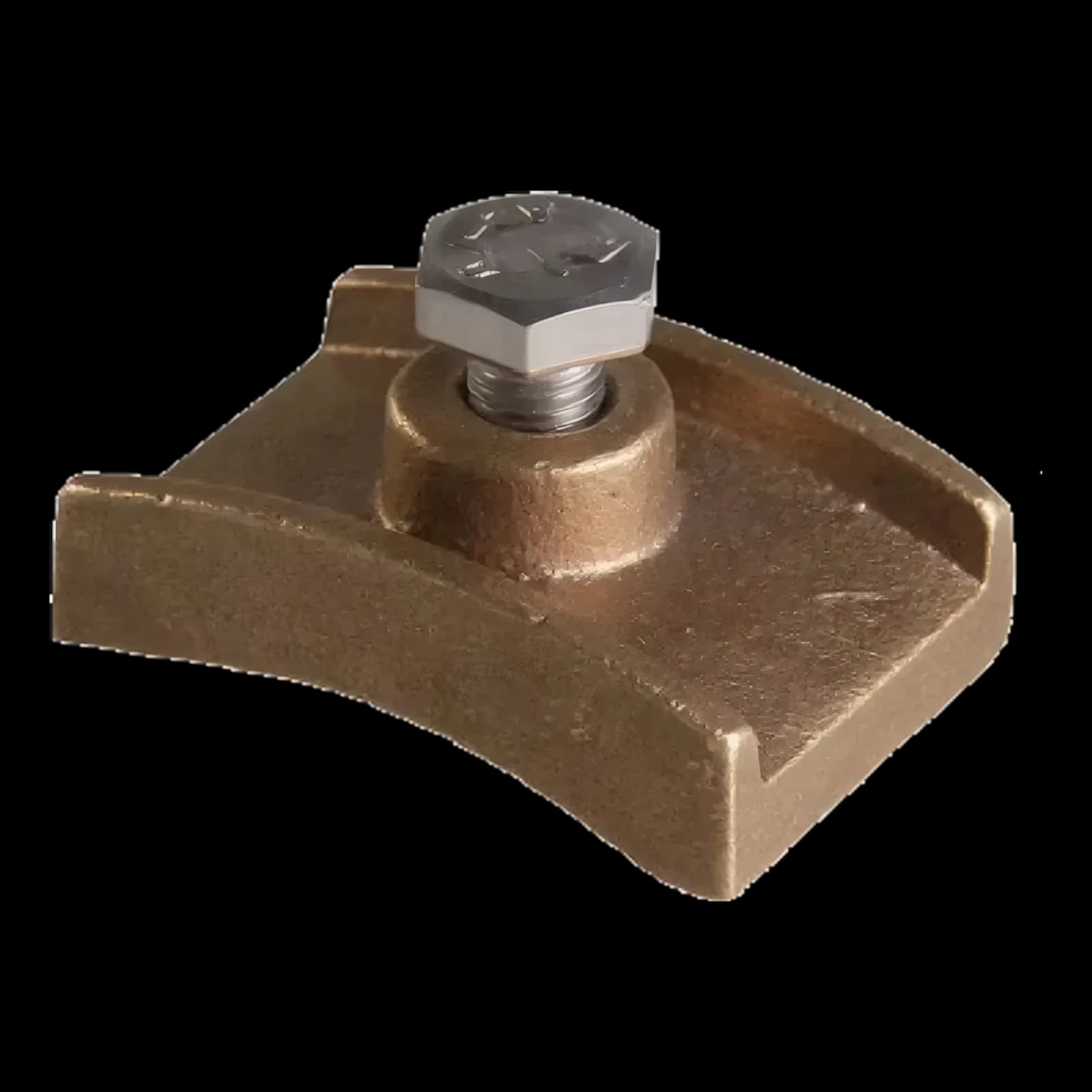

بست یکپارچه همبندی تسمه به لوله

محل L و W در تب «نقشهٔ فنی و ابعاد» نشان داده شده است. انحنای کف بست با لوله‌های فلزی با قطر بزرگ متناسب است؛ قطر خارجی لولهٔ پروژه را به ما اعلام کنید تا مناسب‌ترین بست را پیشنهاد کنیم.

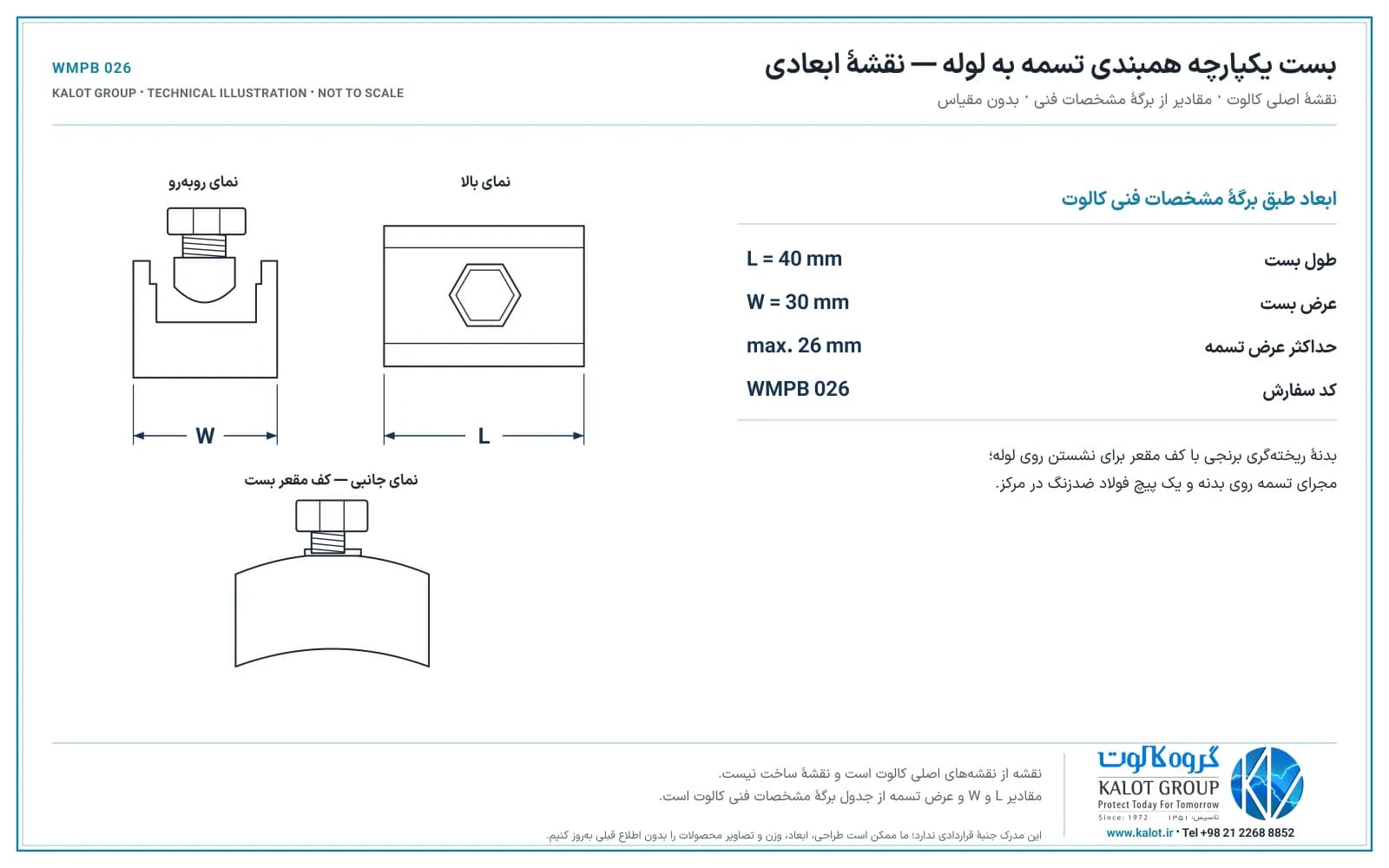

نقشهٔ سه‌نمای کالوت، نماهای روبه‌رو، بالا و جانبی بست را نشان می‌دهد: مجرای تسمه روی بدنه، پیچ در مرکز و کف مقعر که روی لوله می‌نشیند. ابعاد: ⁦L = 40 mm · W = 30 mm⁩، حداکثر عرض تسمه ⁦26 mm⁩. نقشه نقشهٔ ساخت نیست؛ فایل‌های PDF و SVG آن در بخش «کاتالوگ‌ها و مدارک» همین صفحه آمده است.

کاربرد

این بست برای همبند کردن لوله‌های فلزی با قطر بزرگ، مانند لولهٔ اصلی آب و دیگر لوله‌های فلزی تأسیسات، با تسمهٔ مسی به شبکهٔ زمین و سیستم حفاظت در برابر صاعقه به کار می‌رود. تسمه پس از اتصال به لوله، به‌عنوان هادی همبندی به شینهٔ همبندی، شبکهٔ زمین یا هادی سیستم حفاظت ادامه می‌یابد. اینکه کدام لوله‌ها و در چه نقاطی همبند شوند، در طراحی سیستم و طبق مقررات محلی تعیین می‌شود.

انتخاب میان بست‌های همبندی کالوت

• لولهٔ فلزی با قطر بزرگ که انحنای بست با آن متناسب است: همین بست، ⁦WMPB 026⁩.
• لوله‌ها و اجسام دایره‌ای با قطرهای مختلف، مانند لولهٔ آب باران و نرده: بست دو پارچه همبندی تسمه به لوله (⁦RWPB 026⁩).
• سازهٔ فولادی تخت: بست همبندی تسمه به صفحه فلزی (⁦BBCS 253⁩).

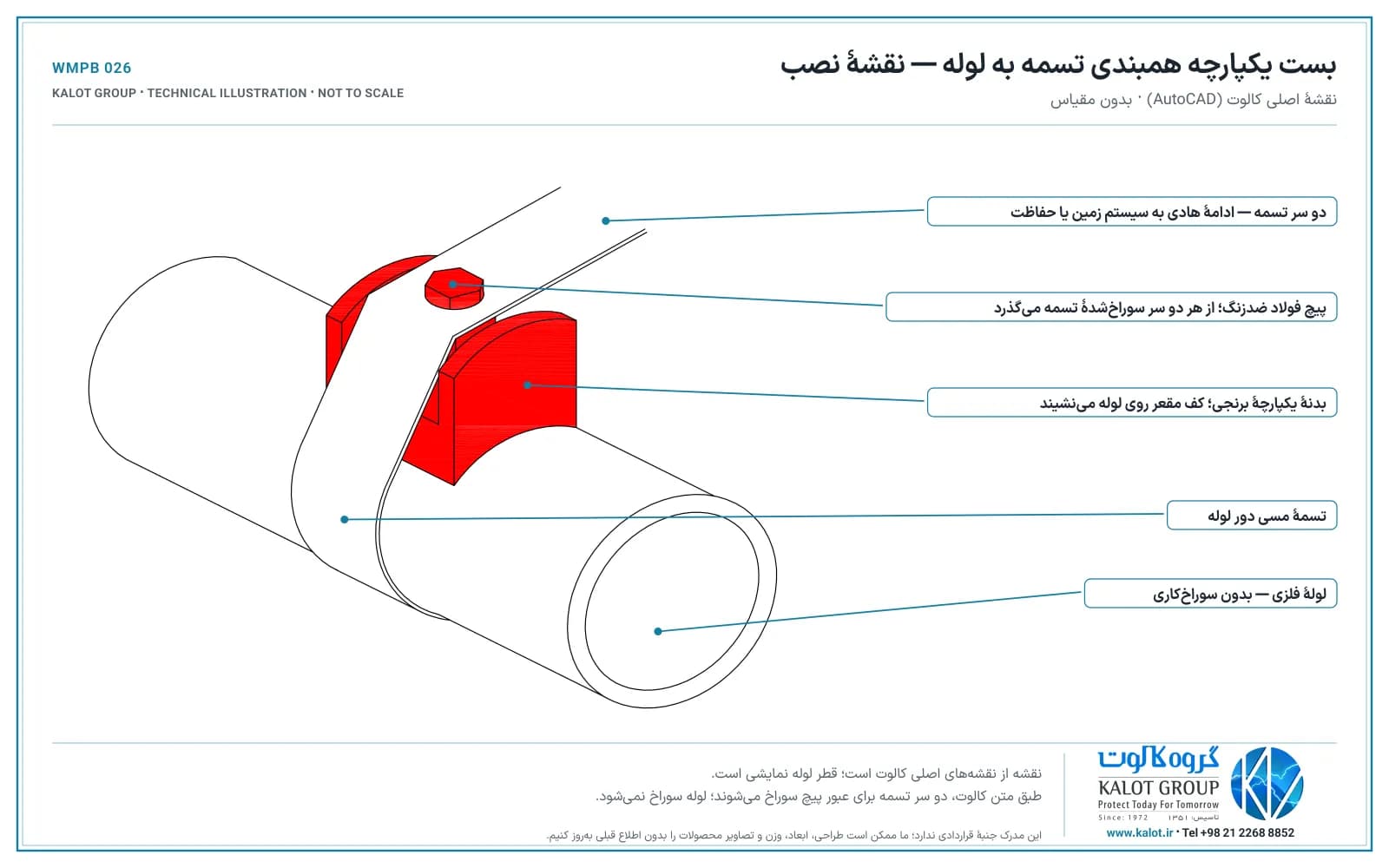

ترتیب نصب

1. قطر خارجی لوله را کنترل کنید؛ کف بست باید کامل روی لوله بنشیند. عرض تسمه نیز نباید از ۲۶ میلی‌متر بیشتر باشد.
2. سازگاری جنس لوله با مس و برنج را بررسی کنید (بخش «نکات فنی» را ببینید).
3. محل تماس روی لوله را از آلودگی، زنگ و پوشش سست پاک کنید تا تسمه و بست با فلز لوله تماس مطمئن داشته باشند؛ برداشتن پوشش حفاظتی لوله باید طبق طراحی باشد و پس از نصب، محافظت لازم انجام شود.
4. بست را روی لوله قرار دهید و تسمه را دور لوله ببرید؛ دو سر تسمه را در محل پیچ بست سوراخ کنید. اندازهٔ سوراخ را متناسب با پیچ تحویلی انتخاب کنید.
5. پیچ را از سوراخ هر دو سر تسمه عبور دهید و به‌تدریج و یکنواخت سفت کنید تا بست صاف و کامل روی لوله بنشیند و تسمه دور لوله محکم شود.
6. ادامهٔ تسمه را به شینهٔ همبندی، شبکهٔ زمین یا هادی سیستم حفاظت وصل کنید.
7. پس از نصب، محکم بودن اتصال و پیوستگی الکتریکی مسیر را کنترل کنید.

نکات فنی و محدودیت‌ها

• انحنای کف بست ثابت است و این بست برای سایز مشخصی از لوله مناسب است؛ برای همبندی لوله‌هایی با قطرهای مختلف، بست دو پارچه همبندی تسمه به لوله را پیشنهاد می‌کنیم.
• در بست‌های برنجی کالوت، استفاده از پیچ فولاد زنگ‌نزن به کاهش ریسک خوردگی در محل اتصال و حفظ پایداری مکانیکی اتصال در طول زمان کمک می‌کند؛ به‌ویژه در محیط‌های مرطوب یا خورنده.
• جنس لوله: تماس مستقیم مس یا برنج با لولهٔ فولادی گالوانیزه یا آلومینیومی، به‌ویژه در حضور رطوبت، می‌تواند شرایط خوردگی گالوانیکی را تشدید کند. سازگاری مواد و در صورت نیاز روش محافظت را طراح سیستم تعیین کند.
• لوله‌های غیرفلزی (مانند PVC و پلی‌اتیلن) هادی نیستند و با این بست همبند نمی‌شوند.

بازرسی و نگهداری

این اتصال را در بازرسی‌های دوره‌ای ارتینگ و سیستم حفاظت در برابر صاعقه از نظر شل شدن پیچ، جابه‌جایی یا لغزیدن تسمه، خوردگی و آسیب مکانیکی بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازه‌گیری کنید. پس از هر باز و بسته کردن، پیچ را دوباره به‌صورت یکنواخت سفت کنید.

استانداردهای زیر مرجع طراحی، اجرا و انتخاب قطعات اتصال در سیستم حفاظت در برابر صاعقه هستند.

استاندارد طراحی سیستم: ⁦IEC 62305-3⁩

این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه می‌پردازد. همبندی هم‌پتانسیل تأسیسات فلزی ورودی به سازه، مانند لوله‌های فلزی، با سیستم حفاظت یکی از راه‌های جلوگیری از جرقهٔ خطرناک است؛ اتصال‌ها باید مطمئن باشند و در بازرسی‌های دوره‌ای کنترل شوند. انتخاب لوله‌ها و نقاط همبندی بر عهدهٔ طراح سیستم است.
