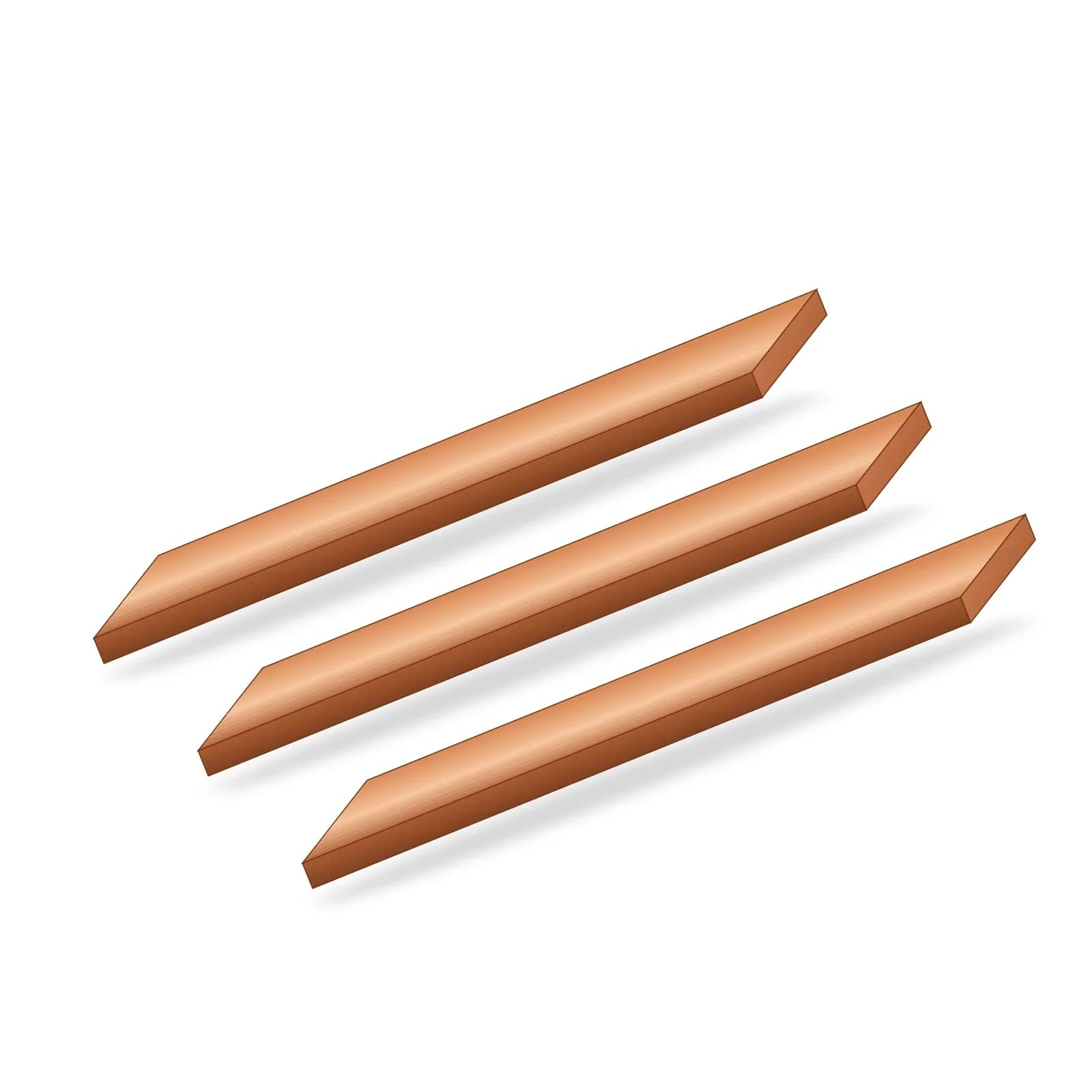

شمش مسی بدون روکش در شاخهٔ ۴ متری برای ارتینگ و هم‌بندی

جدول شمش مسی: کد، ابعاد و وزن

ابعاد را به‌صورت «پهنا × ضخامت» می‌نویسیم؛ در بازار همین اندازه را «ضخامت در پهنا» هم می‌گویند، مثلاً شمش ۲۵ × ۵ را «شمش ۵ در ۲۵». وزن هر متر را از ابعاد حساب کرده‌ایم: سطح مقطع (میلی‌متر مربع) × ۸٫۹ ÷ ۱۰۰۰، با چگالی مس ۸٫۹ گرم بر سانتی‌متر مکعب؛ وزن هر شاخهٔ ۴ متری، چهار برابر آن است. همهٔ اندازه‌ها در شاخهٔ ۴ متری عرضه می‌شوند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

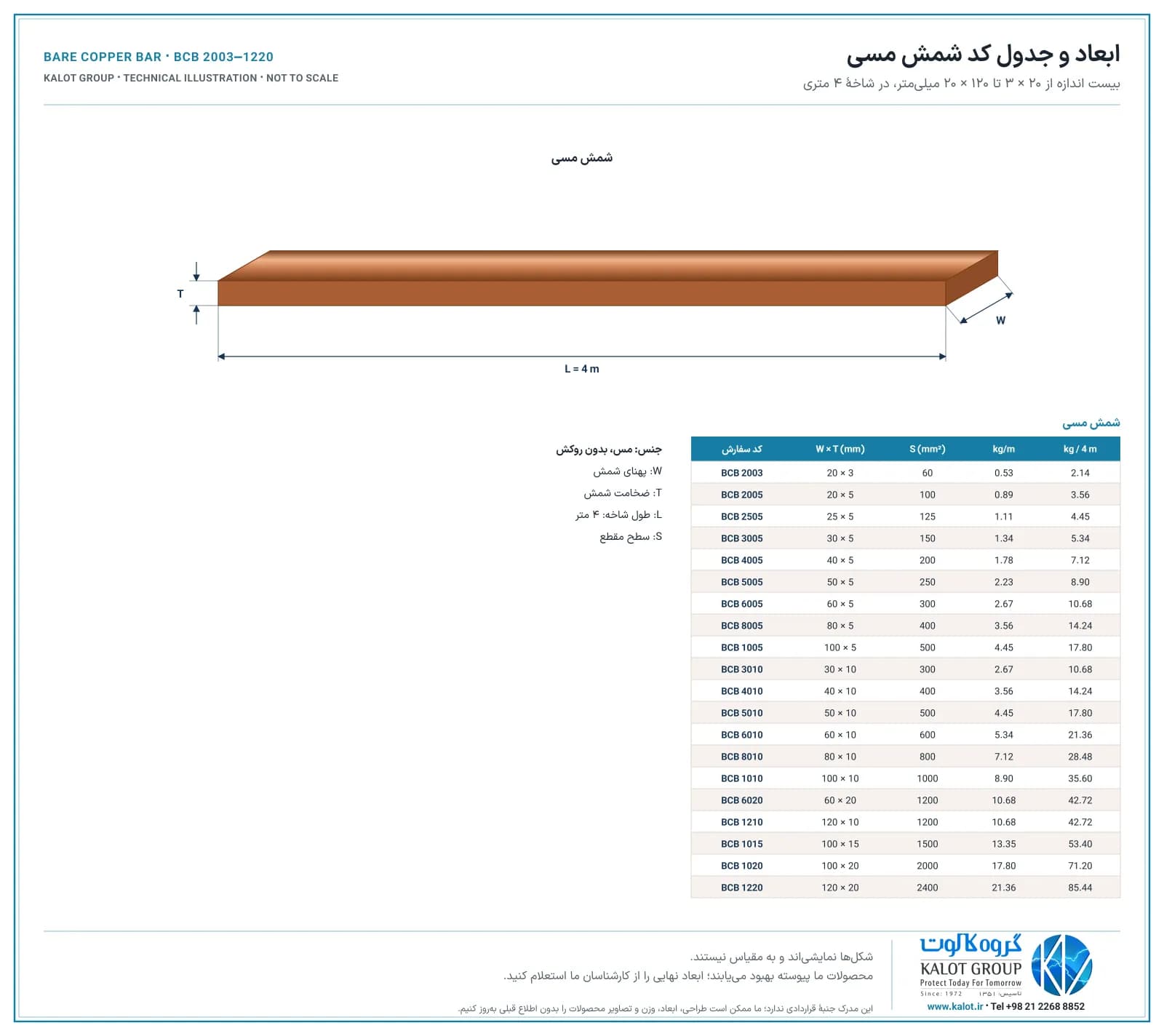

ابعاد و جدول کد شمش مسی

دانلود ابعاد و جدول کد (PDF)

شکل عرضهٔ شمش مسی

شمش مسی هادی تخت و صاف مسی است که در شاخهٔ ۴ متری عرضه می‌شود؛ مقطع آن مستطیلی با پهنای W و ضخامت T است. همین مس را برای مسیرهای بلند به‌صورت تسمهٔ مسی در رول، و برای تماس با فولاد گالوانیزه یا آلومینیوم در هوا به‌صورت شمش مسی قلع‌اندود عرضه می‌کنیم.

کاربردهای شمش مسی

• شینهٔ اصلی ارت: شینه‌ای که هادی اتصال زمین، هادی‌های حفاظتی و هادی‌های هم‌بندی ساختمان روی آن جمع می‌شوند؛ از دریچهٔ ارت تا این شینه، کابل ارت سبز و زرد به کار می‌رود.
• ارت بار و شینهٔ هم‌بندی: شینه‌های ارت در اتاق برق، پست و اتاق ترانسفورماتور و ژنراتور؛ شینهٔ ارت بارهای کالوت و نسخهٔ مسی شینهٔ دریچهٔ ارت بتنی هم از شمش مسی ۵۰ × ۵ است. برای هم‌بندی، هم‌بندی و هم‌پتانسیل‌سازی را ببینید.
• اتصال‌های سخت و کوتاه: رابط‌های کوتاه میان شینه‌ها، تجهیزات و تابلوها که باید صاف بمانند و با پیچ و مهره یا کابلشو بسته شوند.
• در خاک: شمش را با ردیف تسمهٔ توپر مسی در جدول‌های استاندارد می‌سنجیم (دست‌کم ۵۰ میلی‌متر مربع) و همهٔ اندازه‌های ما از آن بزرگ‌ترند؛ ولی برای مسیرهای بلند در خاک، تسمهٔ مسی در رول بی‌مفصل اجرا می‌شود و اتصال‌های دفن‌شده را با جوش احتراقی می‌سازیم.

نکته‌های اجرا

1. شمش را به طول لازم ببرید و لبه‌های بریده را صاف کنید.
2. قطر پیچ را بیشتر از یک‌سوم پهنای شمش نگیرید (⁦BS 7430⁩)؛ هر هادی روی سوراخ خودش.
3. سطح‌های تماس را تمیز کنید و اتصال را با پیچ و مهره و واشر تخت پهن ببندید.
4. برای انبساط گرمایی شمش‌های بلند، سوراخ‌های نصب را لوبیایی بزنید یا شمش را در یک نقطه ثابت کنید و در نگه‌دارنده‌های دیگر آزاد بگذارید.

ابزار نصب

بازدید

استعلام قیمت شمش مسی

برای استعلام قیمت شمش مسی، اندازه (پهنا × ضخامت)، تعداد شاخه یا متراژ و کاربرد را برای کارشناسان ما بفرستید تا قیمت روز را اعلام کنند. قیمت شمش به قیمت روز مس و وزن آن بستگی دارد و وزن هر متر و هر شاخه در جدول ابعاد آمده است.

شمش یا تسمه؟ ما تسمهٔ مسی را در رول و به طول سفارش عرضه می‌کنیم تا هادی نزولی، شبکهٔ بام و حلقهٔ ارت بی‌مفصل اجرا شوند؛ شمش مسی در شاخهٔ ۴ متری و صاف است و برای شینهٔ اصلی ارت، ارت بار، شینهٔ هم‌بندی و اتصال‌های کوتاه و سختی به کار می‌رود که باید صاف بمانند، سوراخ‌کاری و پیچ شوند. ساده یا قلع‌اندود؟ شمش مسی ساده برای بیشتر کاربردها کافی است؛ شمش مسی قلع‌اندود را جایی به کار ببرید که مس در هوا با فولاد گالوانیزه یا آلومینیوم تماس دارد. اندازهٔ شمش را بر پایهٔ جریان اتصالی و زمان قطع طرح انتخاب کنید.

مزایای شمش مسی کالوت

• شاخهٔ صاف: برای شینه‌ها و اتصال‌های پیچی که باید صاف بمانند.
• بیست اندازه: از ۲۰ × ۳ تا ۱۲۰ × ۲۰؛ همه با سطح مقطع ۶۰ میلی‌متر مربع یا بیشتر.
• وزن روشن: وزن هر متر و هر شاخهٔ ۴ متری در جدول آمده است.
• هم‌خوان با محصولات کالوت: ارت بار، شینهٔ دریچهٔ ارت، کابلشو و تسمه‌های مسی.

این محصولات را هم ببینید

مبحث ۱۳ مقررات ملی ساختمان (ویرایش ۱۳۹۵) کمترین سطح مقطع شینهٔ اصلی اتصال زمین را با هادی مسی ۵۰ میلی‌متر مربع می‌داند و می‌خواهد بتوان هادی اتصال زمین را برای اندازه‌گیری از شینه جدا کرد.

IEC 60364-5-54:2011 (آرایش‌های اتصال به زمین و هادی‌های حفاظتی) هادی‌های اتصال زمین، حفاظتی و هم‌بندی را به شینهٔ اصلی ارت وصل می‌کند و می‌خواهد هر هادی جداگانه و فقط با ابزار از آن باز شود؛ سطح مقطع لازم را با رابطهٔ ⁦S = I√t / k⁩ محاسبه می‌کند و اتصال لحیمی را نمی‌پذیرد.

⁦BS 7430⁩:2011 و استاندارد ملی ایران ۴۱۲۳ (آیین کار اتصال به زمین) قطر پیچ را بیشتر از یک‌سوم پهنای هادی تخت نمی‌خواهند. ⁦IEC 62561-2⁩ و ⁦IEC 62305-3⁩ ردیف جداگانه‌ای برای شمش ندارند و هادی تخت مسی را دست‌کم ۵۰ میلی‌متر مربع می‌خواهند؛ ⁦IEC 62561-2⁩ ضخامت ۲ میلی‌متر را پیشنهاد می‌کند.
