شینهٔ دریچهٔ ارت (شینه ارت دریچه بازرسی)
شینهٔ دریچهٔ ارت گروه کالوت، یا به‌اختصار شینه دریچه ارت، نقطهٔ اتصال مشترک هادیهای سیستم ارت داخل دریچهٔ بازرسی است: هادی میلهٔ ارت، هادی نزولی صاعقه‌گیر، هادی ساختمان و هادی دریچهٔ بعدی، هر کدام با کابلشو روی یک سوراخ آن بسته میشوند. همین شینه جای آزمون سیستم ارت هم هست؛ با باز کردن کابلشوی هادی میلهٔ ارت، میلهٔ ارت از بقیهٔ سیستم جدا میشود و مقاومت آن را می‌سنجید. ما شینه را در دو مدل میسازیم: برای دریچهٔ ارت بتنی از مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ، با ابعاد ۳۰۰ × ۵۰ × ۵، دو سر مورب و چهار سوراخ Ø12، و برای دریچهٔ ارت پلیاتیلن PE 3030 از فولاد ضد زنگ ۳۰۴، با ابعاد ۲۳۸ × ۳۰ × ۵ و چهار سوراخ Ø10؛ این شینه را به سفارش از مس بدون روکش یا قلعاندود هم میسازیم.
شینهها جداگانه از دریچه عرضه میشوند؛ هم برای نصب تازه و هم برای جایگزینی شینهٔ دریچههای موجود. شینهٔ دریچهٔ بتنی را با سوراخ بیشتر هم میسازیم و در شینهٔ دریچهٔ پلیاتیلن تعداد، قطر و فاصلهٔ سوراخها به سفارش و طبق پروژه تغییر میکند. پیچ، مهره و واشرهای فولاد ضد زنگ را هم جداگانه عرضه میکنیم. برای دیدن همهٔ دریچه‌ها، دریچهٔ بازرسی ارت را ببینید.
نقطهٔ اتصال و آزمون، داخل دریچهٔ ارت
همهٔ هادیهای سیستم ارت روی یک شینه داخل دریچه به هم میرسند؛ برای بازدید و اندازه‌گیری فقط درپوش را برمی‌دارید و کابلشوی مورد نظر را باز می‌کنید.
- دو مدل: دریچهٔ بتنی و دریچهٔ پلیاتیلن PE 3030
- مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ
- ۴ سوراخ Ø12 یا Ø10؛ سوراخها به سفارش
- نقطهٔ اتصال و آزمون سیستم ارت
دو مدل برای دو دریچه
شینهٔ ۳۰۰ × ۵۰ × ۵ با دو سر مورب و چهار سوراخ Ø12 برای دریچهٔ ارت بتنی و شینهٔ ۲۳۸ × ۳۰ × ۵ با چهار سوراخ Ø10 برای دریچهٔ ارت پلیاتیلن PE 3030.
نقطهٔ اتصال و آزمون
هر هادی روی یک سوراخ بسته میشود؛ برای اندازه‌گیری، کابلشوی هادی میلهٔ ارت را باز می‌کنید و پس از آن دوباره می‌بندید.
جنس شینه به انتخاب شما
شینهٔ دریچهٔ بتنی را از مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ میسازیم؛ شینهٔ دریچهٔ پلیاتیلن را بهطور استاندارد از فولاد ضد زنگ ۳۰۴ و به سفارش از مس بدون روکش یا قلعاندود.
نقشه‌ها و دیتاشیت
دیتاشیت شینهٔ دریچهٔ ارت (PDF)نقشهٔ ابعادی، نقشهٔ فنی، نمای انفجاری اتصال کابلشو، جای شینه در دو دریچه، مراحل نصب و چیدمان هادیها را با فایل PDF کنار دیتاشیت در اختیار دارید.
خرید جداگانه و یدکی
شینه را جدا از دریچه، برای نصب تازه یا جایگزینی، سفارش دهید؛ کارشناسان ما مدل، جنس و تعداد سوراخ را با شما انتخاب می‌کنند.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع | شینهٔ اتصال و آزمون داخل دریچهٔ بازرسی ارت |
شینهٔ دریچهٔ ارت بتنی | 300 × 50 × 5 mm، دو سر مورب (لبهٔ بلند ۳۰۰ و لبهٔ کوتاه ۲۸۰)؛ ۴ سوراخ Ø12؛ مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ |
فاصلهٔ سوراخهای شینهٔ دریچهٔ بتنی | در امتداد لبهٔ بلند: ۶۸ میلیمتر از یک سر تا سوراخ اول، ۵۵ میلیمتر میان سوراخها و ۶۷ میلیمتر تا سر دیگر |
شینهٔ دریچهٔ ارت پلیاتیلن | برای دریچهٔ PE 3030: 238 × 30 × 5 mm، سرهای صاف؛ ۴ سوراخ Ø10 با فاصلهٔ ۴۰ میلیمتر (۵۹ میلیمتر از هر سر)؛ فولاد ضد زنگ ۳۰۴ (استاندارد)؛ مس بدون روکش یا قلعاندود به سفارش |
سوراخها به سفارش | شینهٔ دریچهٔ بتنی با سوراخ بیشتر هم ساخته میشود؛ در شینهٔ دریچهٔ پلیاتیلن تعداد، قطر و فاصلهٔ سوراخها به سفارش و طبق پروژه تغییر میکند |
جای نشستن | دریچهٔ بتنی: ایستاده در شیارهای قطر دریچه، لبهٔ بلند رو به بالا؛ دریچهٔ پلیاتیلن: ایستاده و قطری، در دو شیار لبهٔ داخلی |
اتصال هادیها | با کابلشو و پیچ، مهره و واشر فولاد ضد زنگ؛ یک هادی روی هر سوراخ |
عرضه | جداگانه از دریچه؛ برای نصب تازه یا جایگزینی. پیچ، مهره و واشر فولاد ضد زنگ را هم جداگانه عرضه میکنیم |
مدل‌ها و اندازه‌ها
مدل | ابعاد L × W × T (mm) | شکل سرها | سوراخهای استاندارد | جنس |
|---|---|---|---|---|
شینهٔ دریچهٔ ارت بتنی | 300 × 50 × 5 | دو سر مورب، لبهٔ کوتاه ۲۸۰ | 4 × Ø12 | مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ |
شینهٔ دریچهٔ ارت پلیاتیلن PE 3030 | 238 × 30 × 5 | سرهای صاف | 4 × Ø10 | فولاد ضد زنگ ۳۰۴ (استاندارد)؛ مس بدون روکش یا قلعاندود به سفارش |
اندازه‌ها به میلیمتر است. شینهٔ دریچهٔ بتنی را با سوراخ بیشتر هم میسازیم؛ در شینهٔ دریچهٔ پلیاتیلن تعداد، قطر و فاصلهٔ سوراخها به سفارش و طبق پروژه تغییر میکند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آنها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

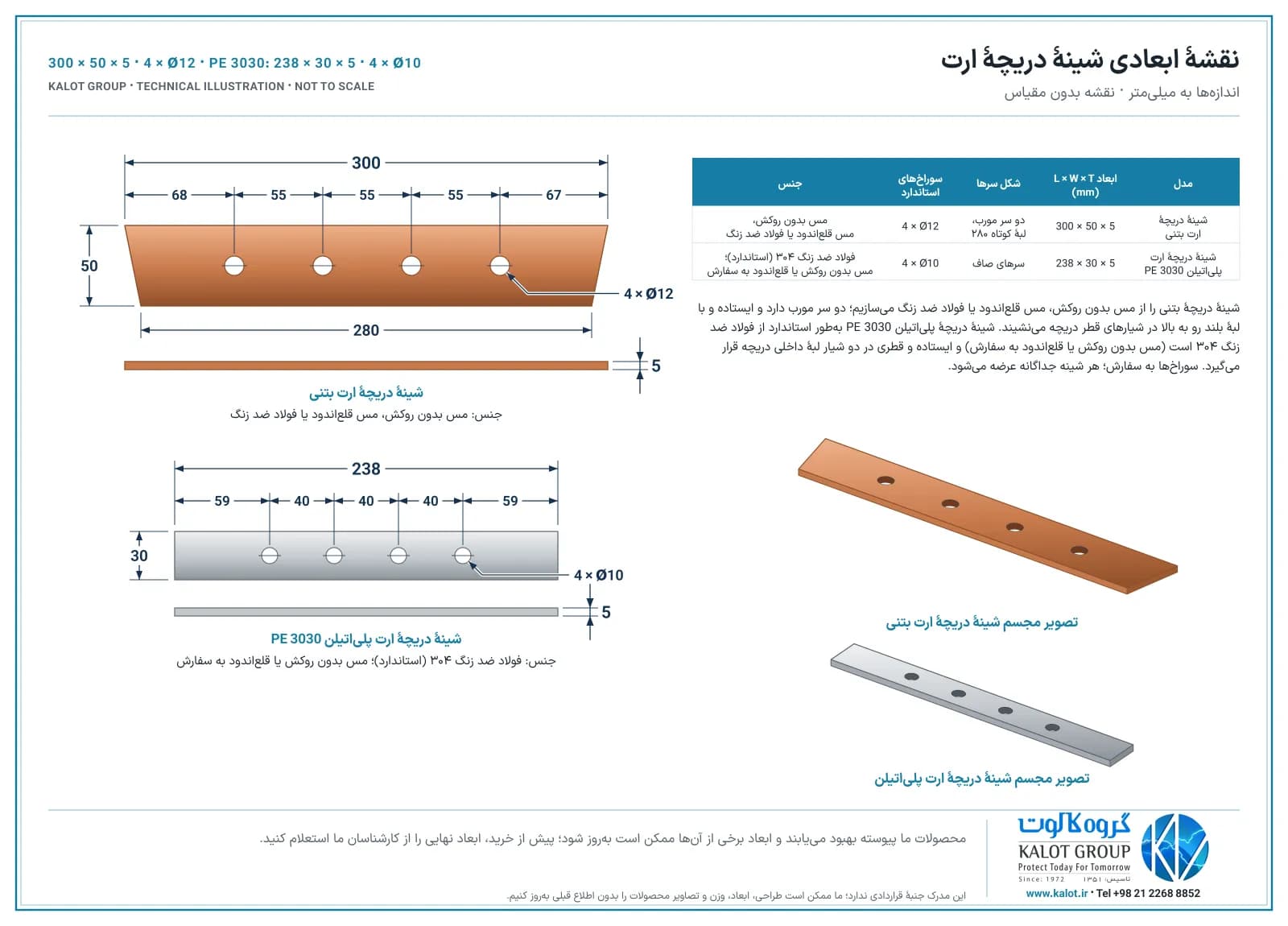

نقشهٔ ابعادی
دانلود نقشهٔ ابعادی (PDF)

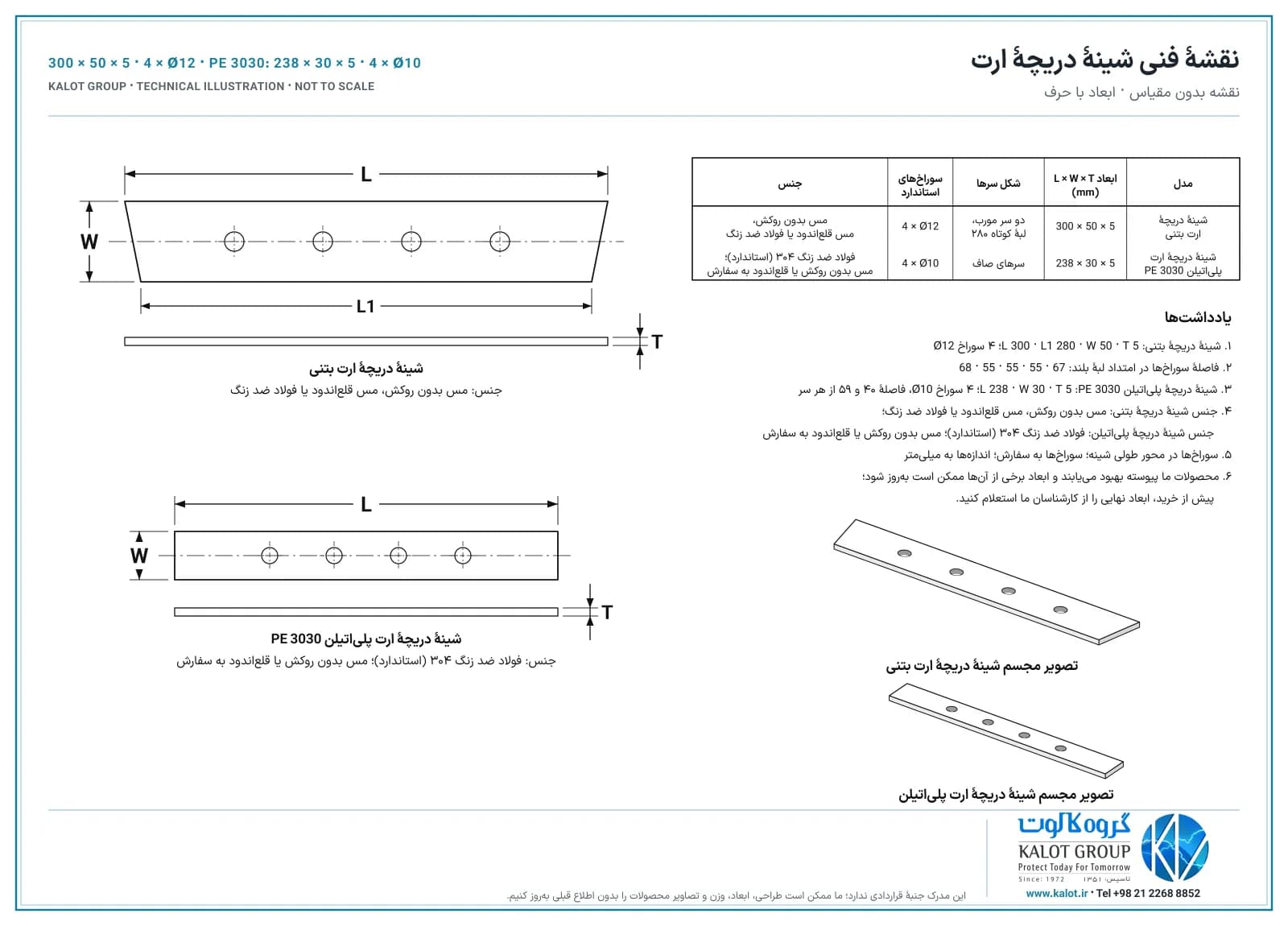

نقشهٔ فنی
دانلود نقشهٔ فنی (PDF)

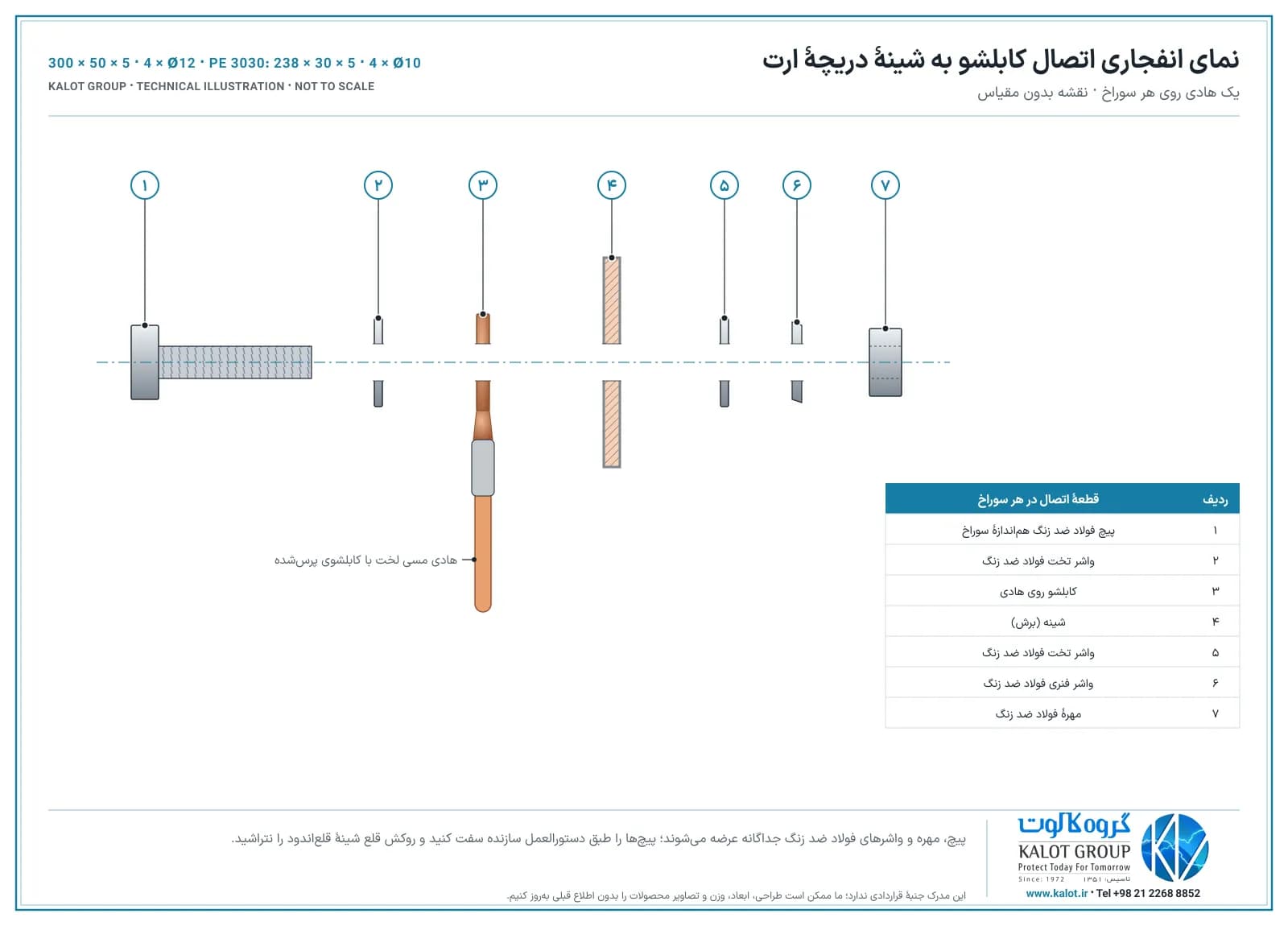

نمای انفجاری
دانلود نمای انفجاری (PDF)

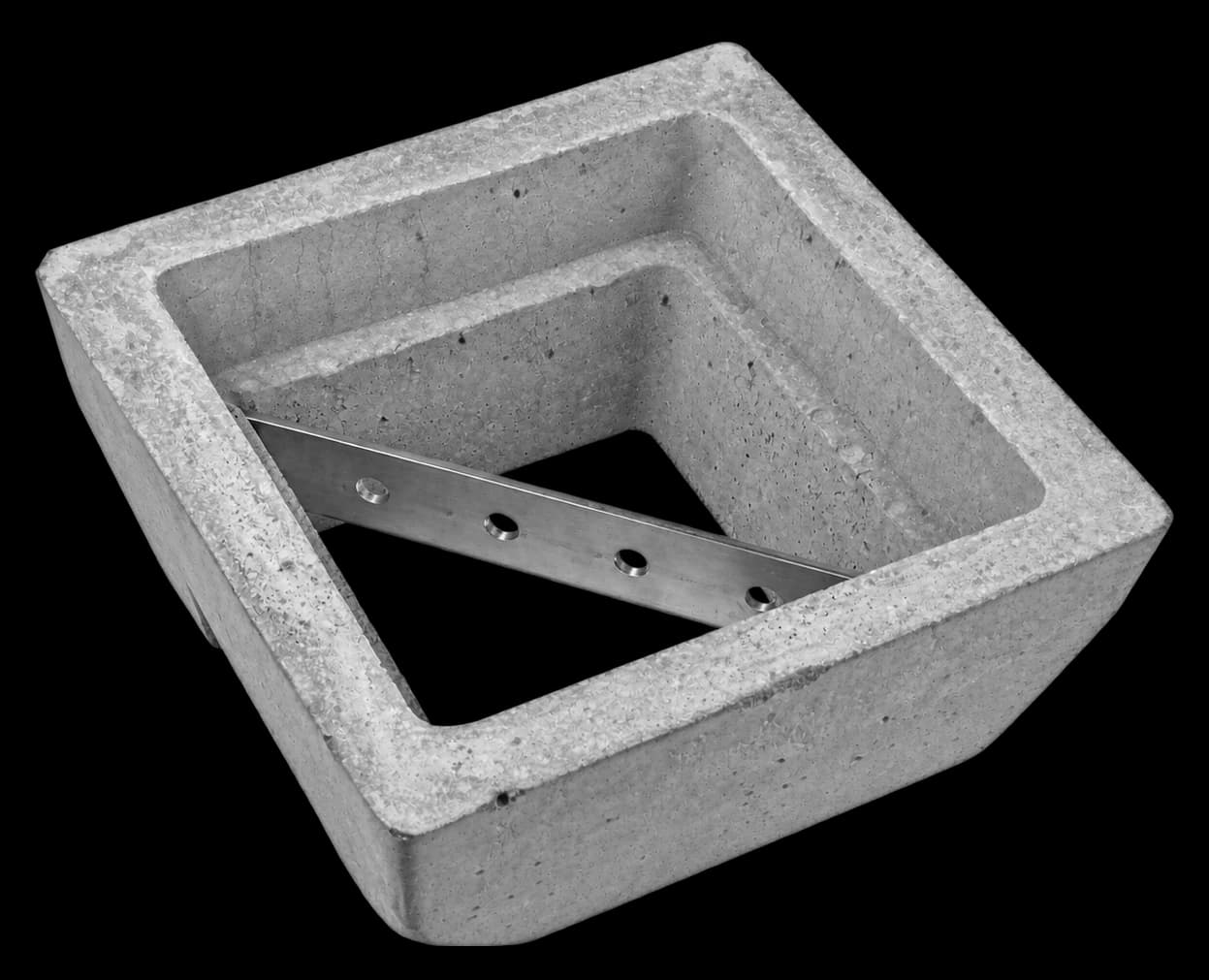

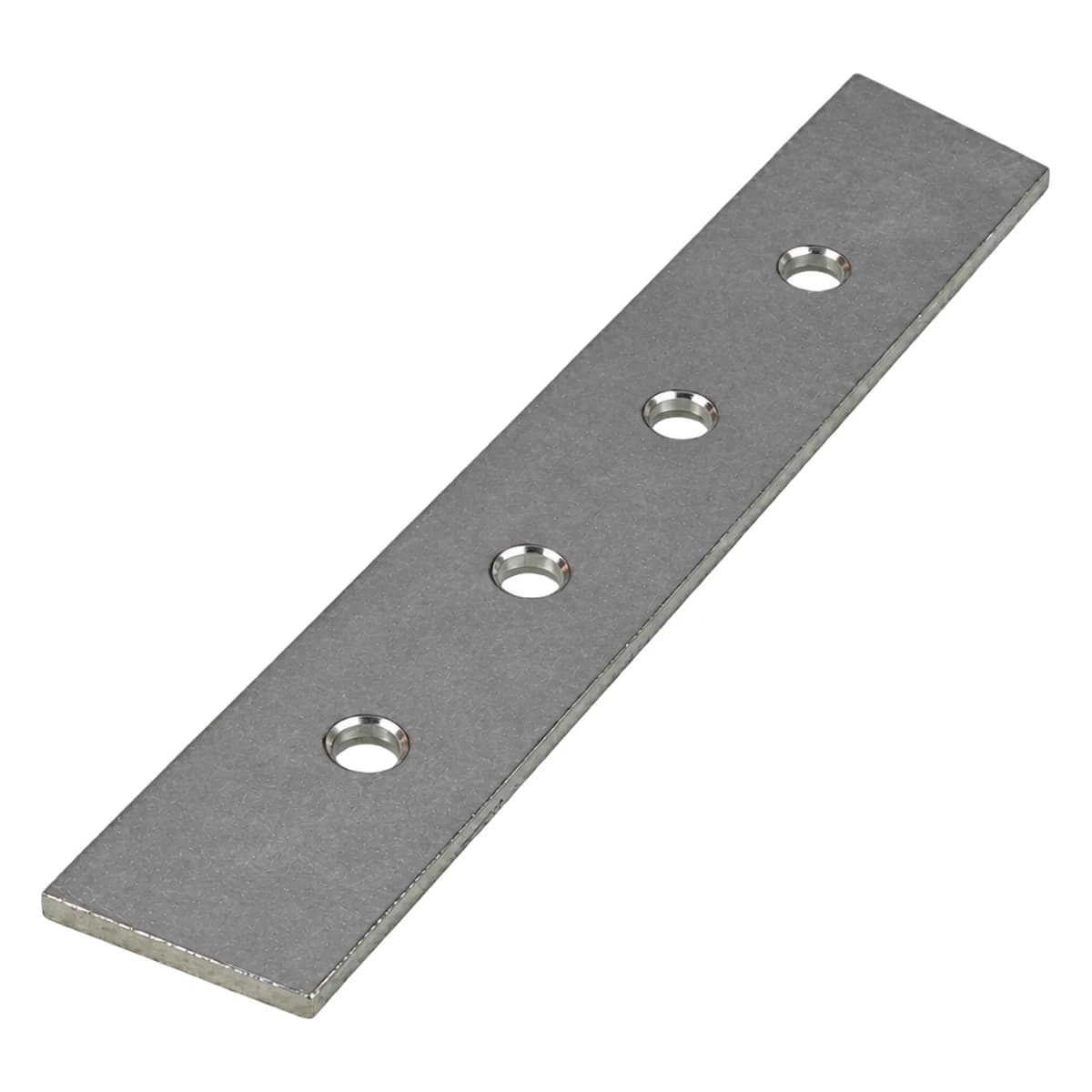

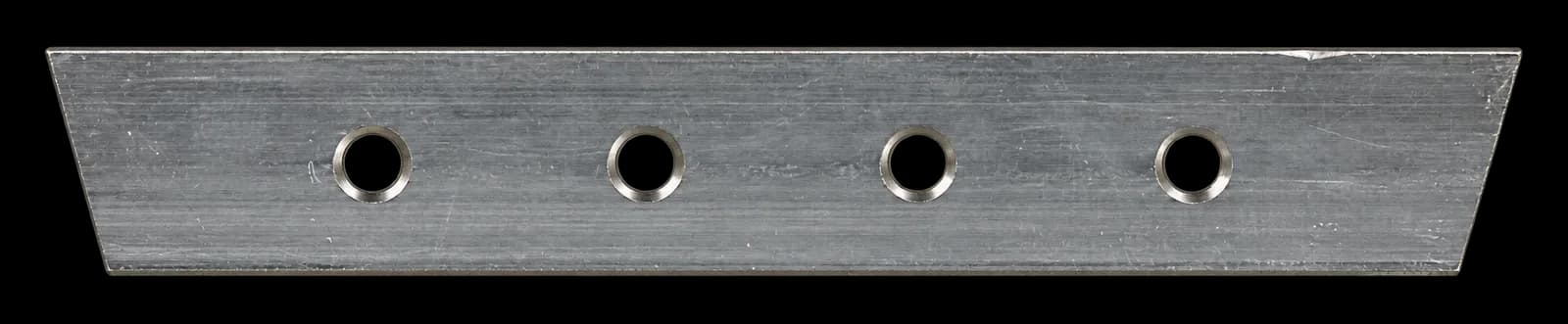

شکل شینه و جای نشستن
شینه تسمه‌ای است که سوراخهای آن در محور طولی شینه قرار دارند. شینهٔ دریچهٔ بتنی از مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ است و دو سر مورب دارد، با لبهٔ بلند ۳۰۰ و لبهٔ کوتاه ۲۸۰ میلیمتر، تا ایستاده و با لبهٔ بلند رو به بالا در شیارهای قطر دریچه بنشیند. شینهٔ دریچهٔ پلیاتیلن، بهطور استاندارد از فولاد ضد زنگ ۳۰۴ و به سفارش از مس بدون روکش یا قلعاندود، سرهای صاف دارد و ایستاده و قطری در دو شیار لبهٔ داخلی دریچه قرار می‌گیرد. هر هادی با کابلشو روی یک سوراخ بسته میشود.
برای نمایش بزرگ کلیک کنید
کاربردهای شینهٔ دریچهٔ ارت
- دریچهٔ ارت بتنی: شینهٔ ۳۰۰ × ۵۰ × ۵ ایستاده و با لبهٔ بلند رو به بالا در شیارهای قطر دریچهٔ ارت بتنی می‌نشیند.

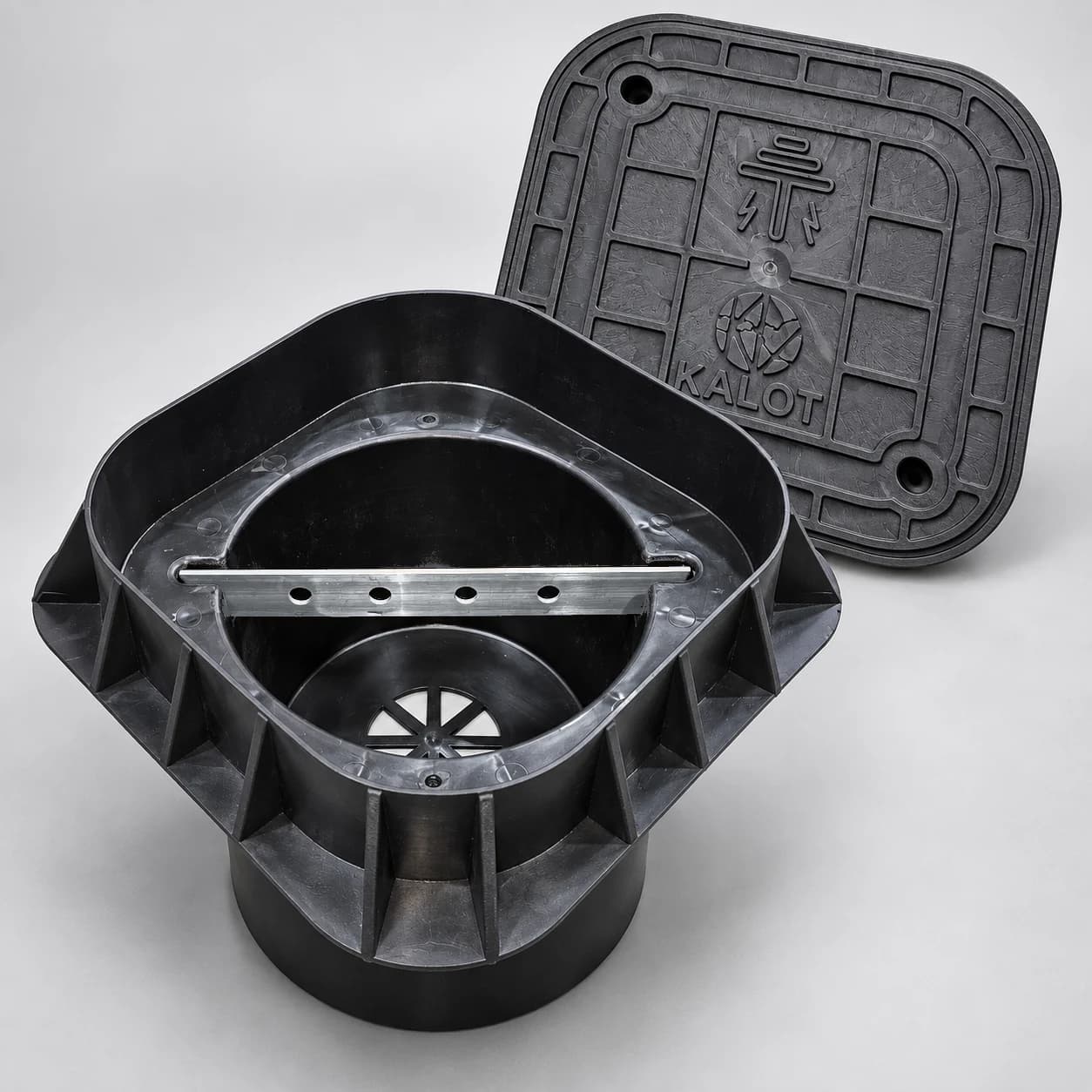

- دریچهٔ ارت پلیاتیلن: شینهٔ ۲۳۸ × ۳۰ × ۵ ایستاده و قطری در دو شیار لبهٔ داخلی دریچهٔ ارت پلیاتیلن قرار می‌گیرد.
- سیستم حفاظت در برابر صاعقه: جای اتصال هادی نزولی صاعقه‌گیر به سیستم زمین و نقطهٔ آزمون آن.
- چاه ارت و حلقهٔ زمین: اتصال میلهٔ ارت، هادی ساختمان و هادی دریچههای بعدی در یک نقطهٔ در دسترس.

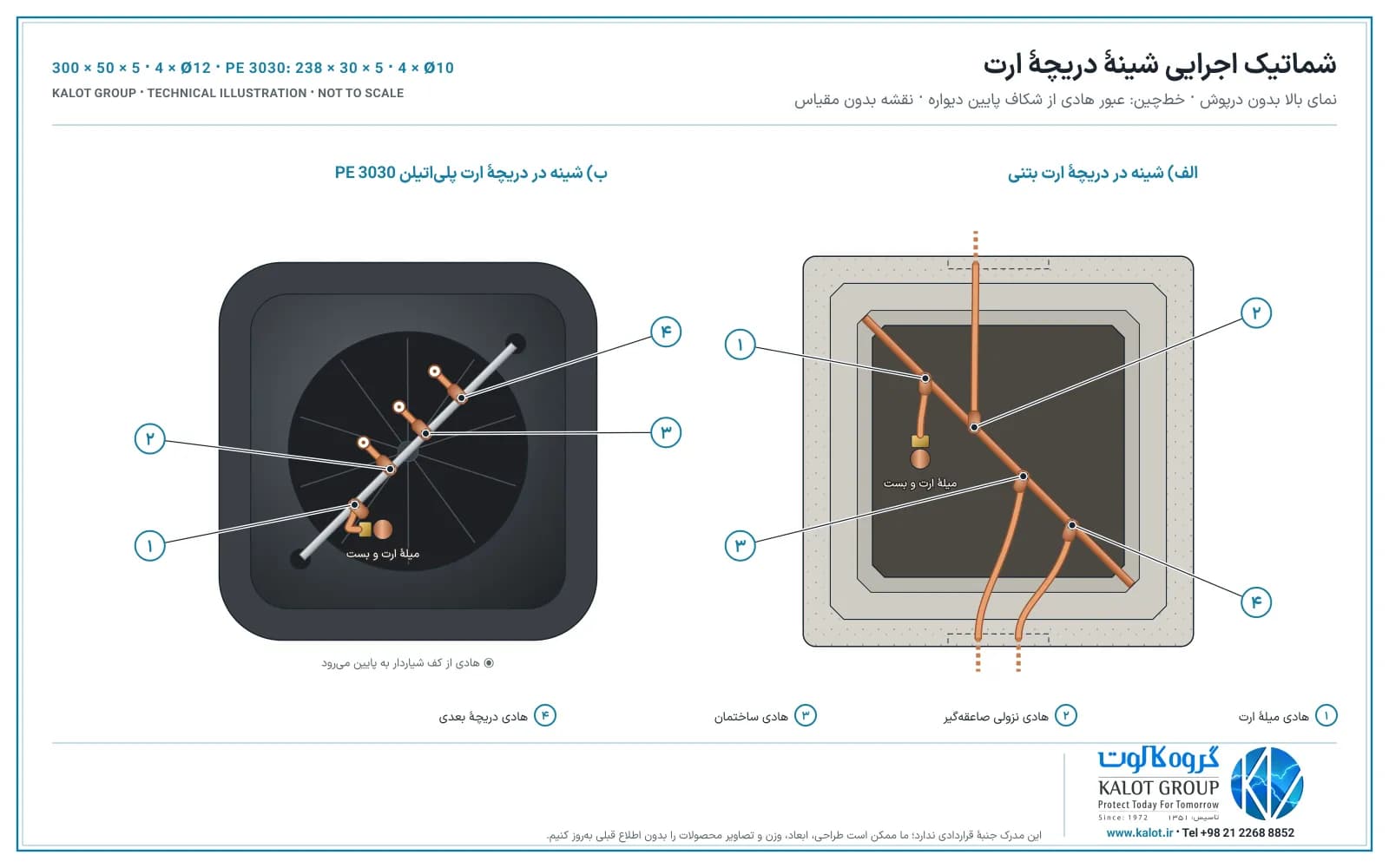

شماتیک اجرایی
دانلود شماتیک اجرایی (PDF)

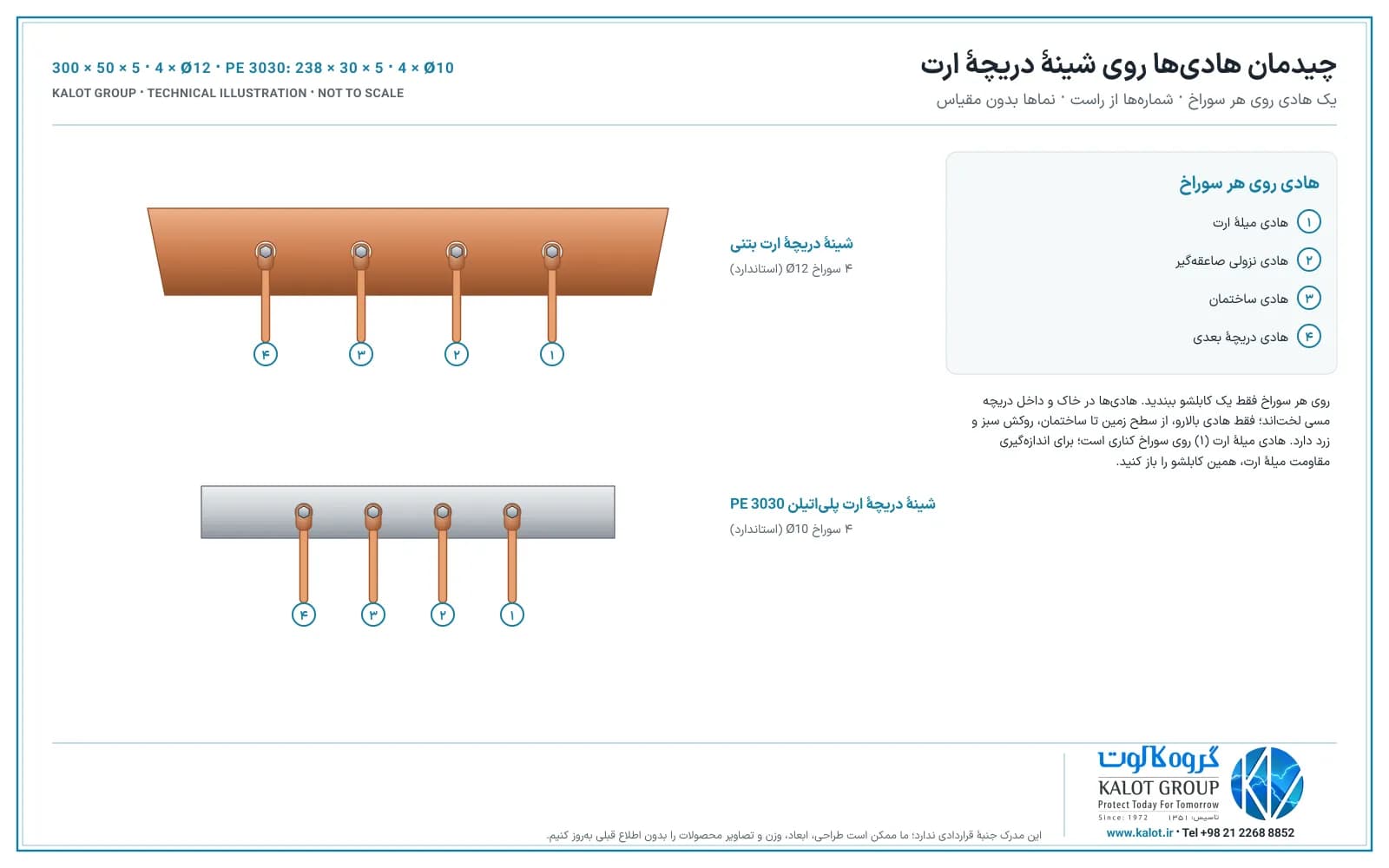

چیدمان هادیها روی شینه
دانلود حالت‌های اتصال (PDF)

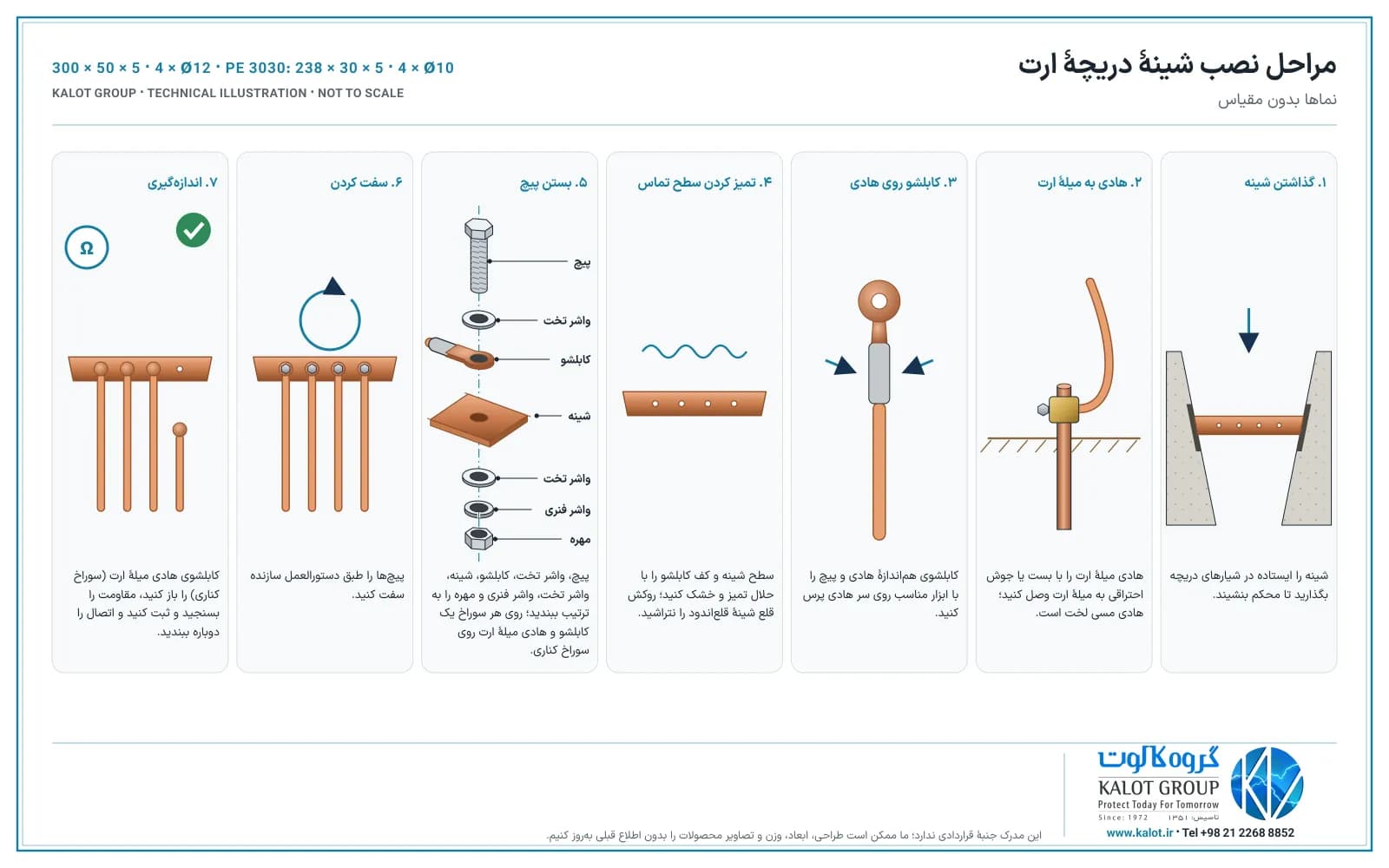

مراحل نصب شینه و بستن هادیها
- شینه را در شیارهای دریچه بگذارید: در دریچهٔ بتنی ایستاده در شیارهای قطر دریچه، با لبهٔ بلند رو به بالا، و در دریچهٔ پلیاتیلن ایستاده و قطری در دو شیار لبهٔ داخلی.
- هادی میلهٔ ارت را با بست U، بست G یا جوش احتراقی به میلهٔ ارت وصل کنید؛ هادیها در خاک و داخل دریچه مسی لخت‌اند؛ فقط هادی بالارو، از سطح زمین تا ساختمان، روکش سبز و زرد دارد.
- روی سر هر هادی کابلشوی هماندازهٔ هادی و سوراخ شینه (Ø12 در شینهٔ دریچهٔ بتنی و Ø10 در شینهٔ دریچهٔ پلیاتیلن) را با ابزار مناسب پرس کنید.
- سطح شینه و کف کابلشو را با حلال تمیز و خشک کنید؛ روکش قلع شینهٔ قلعاندود را نتراشید.
- پیچ، واشر تخت، کابلشو، شینه، واشر تخت، واشر فنری و مهره را به ترتیب ببندید؛ روی هر سوراخ فقط یک کابلشو. هادی میلهٔ ارت را روی سوراخ کناری ببندید تا برای آزمون راحت باز شود.
- پیچها را طبق دستورالعمل سازنده سفت کنید.
- پس از نصب، کابلشوی هادی میلهٔ ارت را باز کنید، مقاومت میلهٔ ارت را بسنجید و ثبت کنید و اتصال را دوباره ببندید.
دانلود مراحل نصب (PDF)
ابزار نصب
برای نصب، ابزار پرس کابلشو، آچار هماندازهٔ پیچها و حلال تمیزکاری لازم است.
بازدید و اندازه‌گیری
در بازدیدهای دوره‌ای، سفتی پیچها و سلامت کابلشوها و سطح شینه را کنترل کنید. برای اندازه‌گیری، کابلشوی هادی میلهٔ ارت را باز کنید تا میلهٔ ارت از بقیهٔ سیستم جدا شود، مقاومت را بسنجید و ثبت کنید و اتصال را دوباره ببندید. این کار را فقط فرد آموزش‌دیده و پس از اطمینان از ایمنی تأسیسات انجام دهد؛ دربارهٔ اندازه‌گیری مقاومت زمین مقالهٔ مربوط را ببینید.
انتخاب و استعلام قیمت
برای استعلام قیمت شینهٔ دریچهٔ ارت، نوع دریچه (بتنی یا پلیاتیلن PE 3030)، جنس شینه (مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ؛ شینهٔ استاندارد دریچهٔ پلیاتیلن از فولاد ضد زنگ ۳۰۴ است)، تعداد شینهها، تعداد سوراخ هر شینه و تعداد پیچ و مهرهٔ فولاد ضد زنگ مورد نیاز را برای کارشناسان ما بفرستید.
برای نمایش بزرگ کلیک کنید
هادی‌هایی که در چاه ارت به هم میرسند، به نقطه‌ای در دسترس نیاز دارند که بتوان آنها را دید، سفت کرد و برای آزمون از هم جدا کرد. شینهٔ داخل دریچه همین نقطه است: هر هادی با کابلشوی خودش روی یک سوراخ بسته میشود و با باز کردن یک کابلشو، میلهٔ ارت برای اندازه‌گیری از بقیهٔ سیستم جدا میشود؛ بدون کندن خاک و بدون بریدن هادیها.
مزایای شینهٔ دریچهٔ ارت کالوت
- دو مدل برای دو دریچه: اندازه و شکل هر شینه با شیارهای دریچهٔ مربوط به خودش جور است.
- جنس به انتخاب شما: شینهٔ دریچهٔ بتنی از مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ؛ شینهٔ دریچهٔ پلیاتیلن از فولاد ضد زنگ ۳۰۴ یا، به سفارش، از مس بدون روکش یا قلعاندود.
- سوراخ برای هر هادی: شینهٔ دریچهٔ بتنی چهار سوراخ Ø12 و شینهٔ دریچهٔ پلیاتیلن چهار سوراخ Ø10 دارد؛ روی هر سوراخ یک هادی.
- سوراخها به سفارش: شینهٔ دریچهٔ بتنی را با سوراخ بیشتر هم میسازیم؛ در شینهٔ دریچهٔ پلیاتیلن تعداد، قطر و فاصلهٔ سوراخها طبق پروژه تغییر میکند.
- نقطهٔ آزمون در دسترس: برای اندازه‌گیری مقاومت میلهٔ ارت، فقط یک کابلشو باز میشود.
- عرضهٔ جداگانه: شینه و پیچ، مهره و واشرهای فولاد ضد زنگ جداگانه عرضه میشوند؛ برای نصب تازه یا جایگزینی شینهٔ دریچههای موجود.
کدام شینه برای کدام دریچه؟
ویژگی | شینهٔ دریچهٔ ارت بتنی | شینهٔ دریچهٔ ارت پلیاتیلن |
|---|---|---|
دریچه | دریچهٔ ارت بتنی ۳۱۰ × ۳۱۰ × ۱۷۰ | دریچهٔ ارت پلیاتیلن PE 3030، ۳۰۰ × ۳۰۰ × ۲۰۵ |
ابعاد (mm) | ۳۰۰ × ۵۰ × ۵ | ۲۳۸ × ۳۰ × ۵ |
شکل سرها | دو سر مورب؛ لبهٔ بلند ۳۰۰ و لبهٔ کوتاه ۲۸۰ | سرهای صاف |
سوراخهای استاندارد | ۴ سوراخ Ø12؛ ۶۸، ۵۵، ۵۵، ۵۵ و ۶۷ میلیمتر در امتداد لبهٔ بلند | ۴ سوراخ Ø10 با فاصلهٔ ۴۰؛ ۵۹ میلیمتر از هر سر |
سوراخها به سفارش | سوراخ بیشتر | تعداد، قطر و فاصلهٔ سوراخها طبق پروژه |
جای نشستن | ایستاده در شیارهای قطر دریچه، لبهٔ بلند رو به بالا | قطری، در دو شیار لبهٔ داخلی |
جنس | مس بدون روکش، مس قلعاندود یا فولاد ضد زنگ | فولاد ضد زنگ ۳۰۴ (استاندارد)؛ مس بدون روکش یا قلعاندود به سفارش |
پیچ، مهره و واشر | فولاد ضد زنگ، جداگانه | فولاد ضد زنگ، جداگانه |
عرضه | جداگانه از دریچه | جداگانه از دریچه |
برای جزئیات هر دریچه، دریچهٔ ارت بتنی و دریچهٔ ارت پلیاتیلن را ببینید.
اگر این شرایط را دارید، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
برای نصب شینهٔ ۳۰۰ × ۵۰ × ۵ با دو سر مورب. | |
برای نصب شینهٔ ۲۳۸ × ۳۰ × ۵. | |
برای الکترود زمین زیر دریچه. | |
برای بستن هادی میلهٔ ارت. | |
برای بستن سیم مسی به میلهٔ ارت. | |
وقتی شینهٔ ارت دیواری یا تابلویی برای ساختمان لازم است. |
IEC 62305-3 در سیستم حفاظت در برابر صاعقه، در محل اتصال هادیهای نزولی به سیستم زمین، به‌جز هادیهای نزولی طبیعی که به الکترود فونداسیون وصل‌اند، یک اتصال آزمون پیش‌بینی میکند که فقط با ابزار باز میشود و در حالت عادی بسته است؛ شینهٔ داخل دریچه جای این اتصال است.
IEC 62561-5 الزامات محفظهٔ بازرسی الکترود زمین را تعیین میکند؛ محفظه‌ای که اتصال هادیها به الکترود زمین را برای بازدید و آزمون در دسترس نگه میدارد. آزمون بارگذاری دریچههای ما در صفحهٔ هر دریچه آمده است.
IEC 60364-5-54 اتصال‌های هادی حفاظتی را که برای آزمون با ابزار باز میشوند مجاز می‌داند و می‌خواهد اتصال‌ها طبق دستورالعمل سازنده بسته شوند و به خوردگی در محل تماس فلزهای مختلف توجه شود.
مبحث سیزدهم مقررات ملی ساختمان اندازه‌گیری مقاومت الکترود زمین را پس از اجرا و به‌صورت دوره‌ای لازم می‌داند. برای آشنایی بیشتر، استانداردهای طراحی و نصب سیستم زمین را ببینید.
