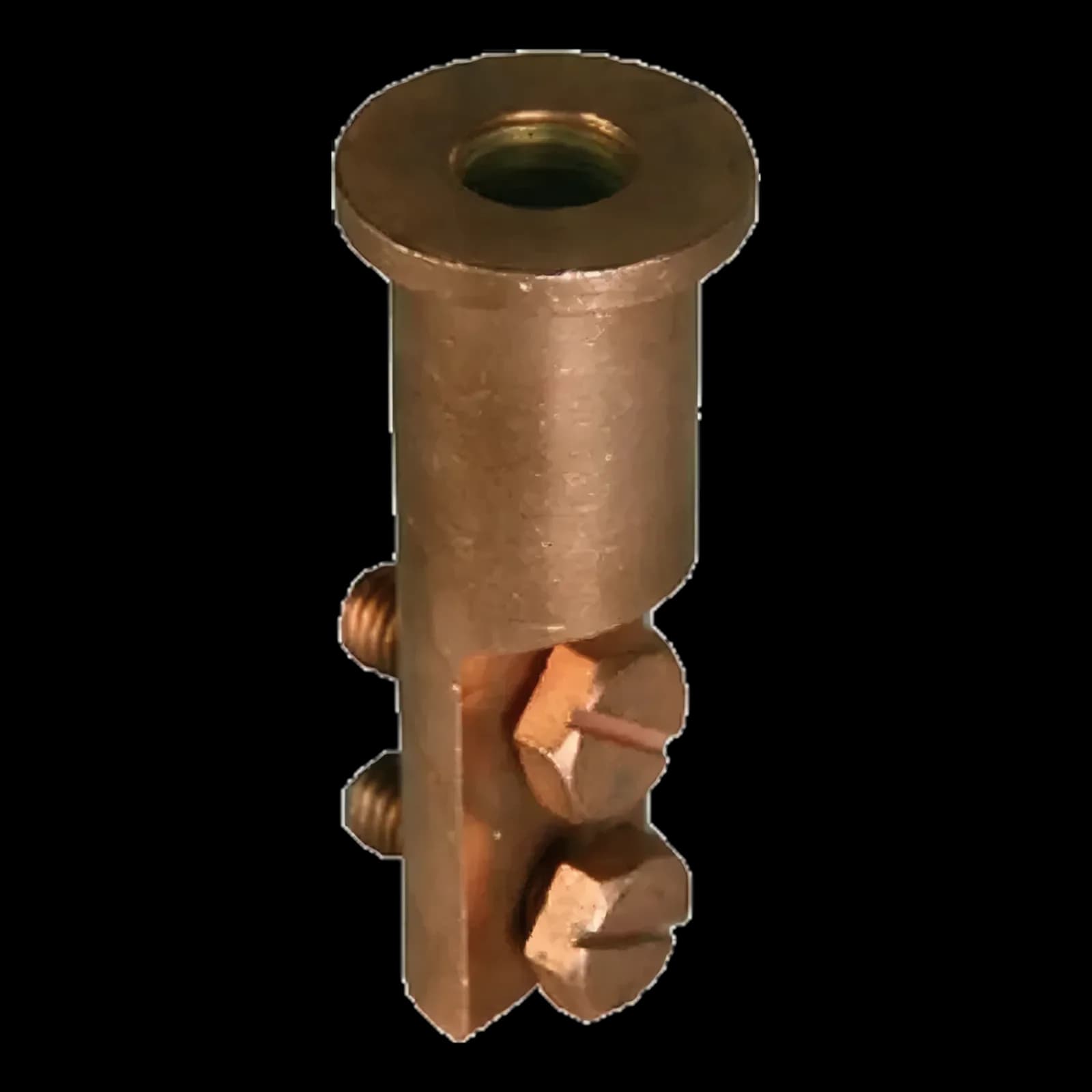

کوپلینگ برنجی اتصال تسمه به میله صاعقه‌گیر
کوپلینگ برنجی اتصال تسمه به میلهٔ صاعقه‌گیر، هادی تسمه‌ای را به پای صاعقه‌گیر ساده وصل می‌کند. میلهٔ برق‌گیر در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود و تسمه با دو پیچ کناری روی بدنه مهار می‌شود. این کوپلینگ همراه با تکیه‌گاه دیواری برای میله‌های صاعقه‌گیری به کار می‌رود که روی نما نصب می‌شوند؛ در دو رزوهٔ M16 و M20.
کوپلینگ برنجی اتصال تسمه به میله صاعقه‌گیر
کوپلینگ برنجی اتصال تسمه به میلهٔ صاعقه‌گیر، هادی تسمه‌ای را به پای صاعقه‌گیر ساده وصل می‌کند. میلهٔ برق‌گیر در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود و تسمه با دو پیچ کناری روی بدنه مهار می‌شود. این کوپلینگ همراه با تکیه‌گاه دیواری برای میله‌های صاعقه‌گیری به کار می‌رود که روی نما نصب می‌شوند؛ در دو رزوهٔ M16 و M20.
- اتصال هادی تسمه‌ای به میلهٔ صاعقه‌گیر
- همراه تکیه‌گاه دیواری
- رزوهٔ M16 و M20
- بدنهٔ برنجی
اتصال مستقیم تسمه
تسمهٔ هادی نزولی با دو پیچ کناری روی کوپلینگ مهار می‌شود.
پای میلهٔ صاعقه‌گیر
صاعقه‌گیر ساده در بوش رزوه‌دار بالای کوپلینگ بسته می‌شود.

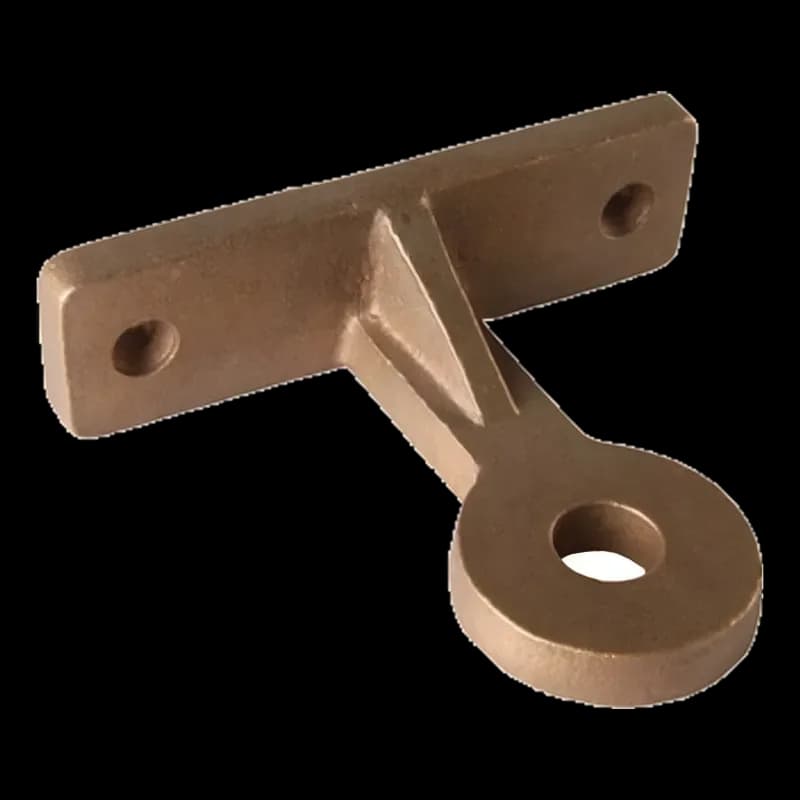

همراه تکیه‌گاه دیواری
کوپلینگ در چشمی تکیه‌گاه پایینی قرار می‌گیرد.
برنج ریخته‌گری
بدنهٔ برنجی، مقاوم در برابر خوردگی جوّی.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | کوپلینگ اتصال هادی تسمه‌ای به میلهٔ صاعقه‌گیر |
کاربرد | صاعقه‌گیر سادهٔ نصب‌شده روی دیوار، همراه تکیه‌گاه دیواری |
هادی قابل اتصال | تسمه |
رزوهٔ اتصال میلهٔ صاعقه‌گیر | M16 یا M20 |
ابعاد | L = ۷۱ و D = ۳۵ میلی‌متر |
جنس | برنج ریخته‌گری |
کدها | ARTC 16 و ARTC 20 |

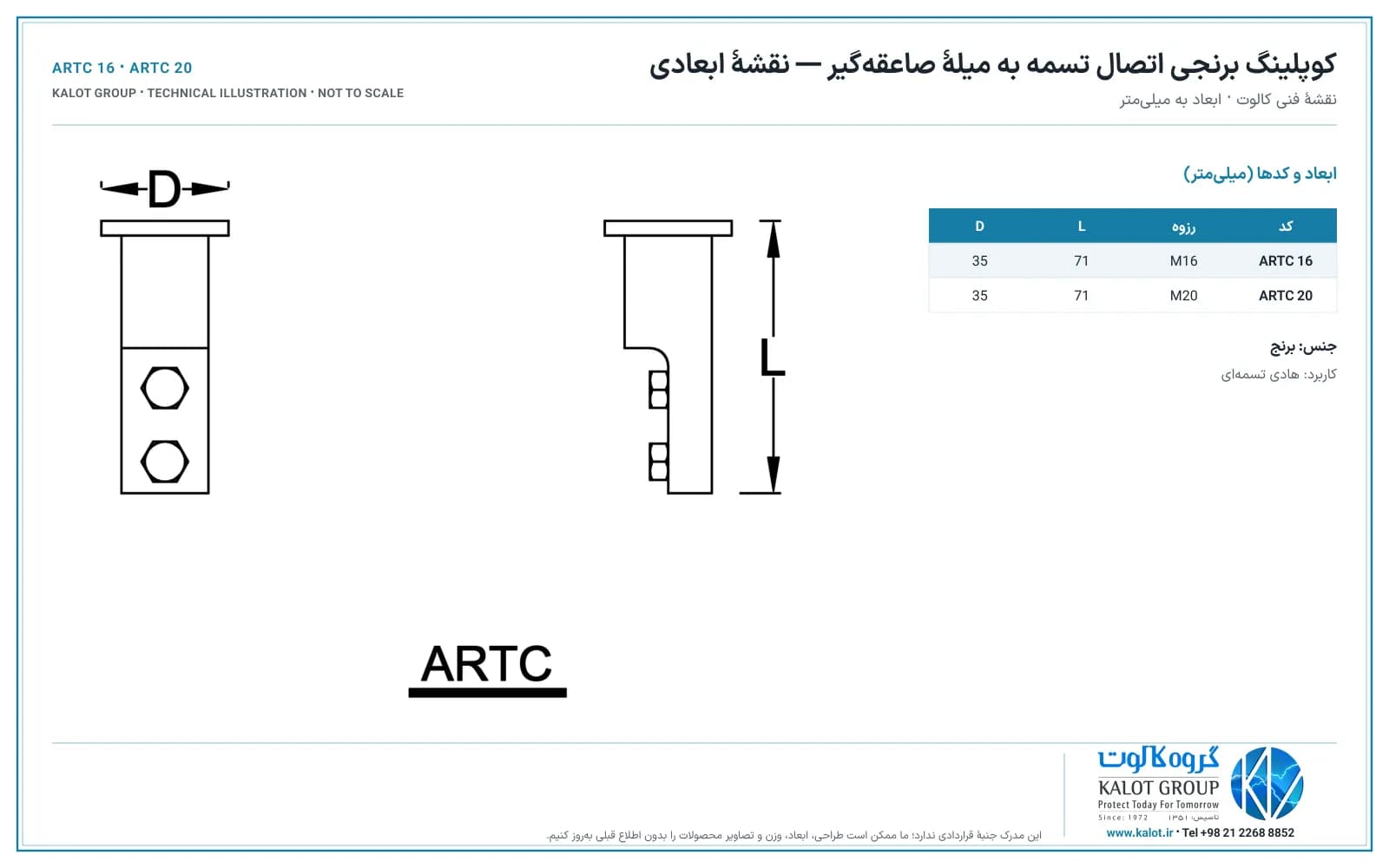

ابعاد و کدها
کد | رزوه | L (mm) | D (mm) |
|---|---|---|---|
ARTC 16 | M16 | 71 | 35 |
ARTC 20 | M20 | 71 | 35 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
برای نمایش بزرگ کلیک کنید
دریافت نقشه: PDF · SVG (برداری)
برای نمایش بزرگ کلیک کنید
کاربرد

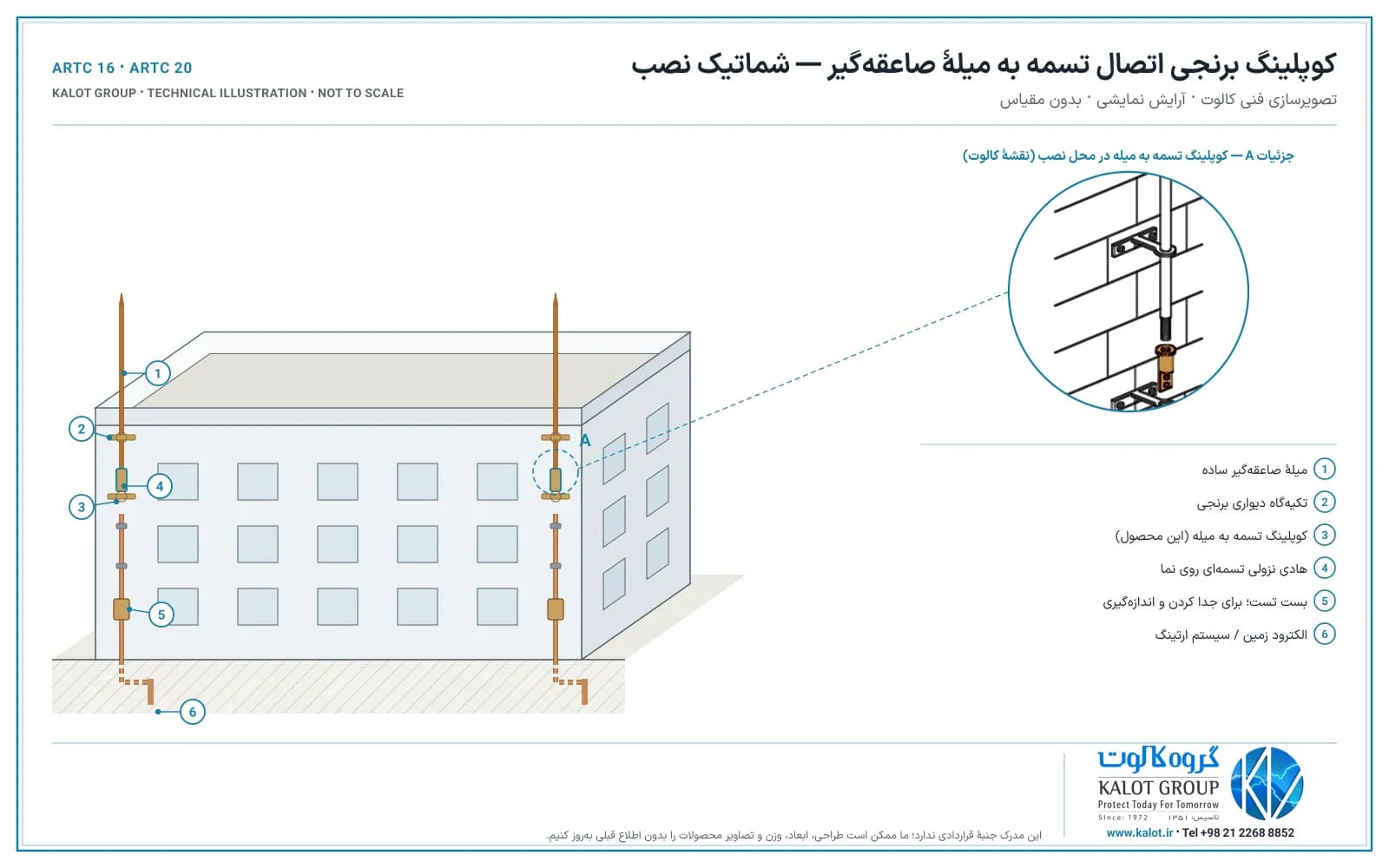

وقتی میلهٔ صاعقه‌گیر به‌جای بام روی دیوار نصب می‌شود، پای آن در تکیه‌گاه دیواری پایینی قرار می‌گیرد و این کوپلینگ اتصال هادی نزولی تسمه‌ای را به صاعقه‌گیر ساده برقرار می‌کند.
مراحل نصب
- تکیه‌گاه‌های دیواری را در یک امتداد عمودی روی نما ببندید.
- کوپلینگ را در چشمی تکیه‌گاه پایینی قرار دهید.
- میلهٔ صاعقه‌گیر را از چشمی تکیه‌گاه بالایی عبور دهید و در بوش کوپلینگ ببندید.
- تسمهٔ هادی نزولی را روی بدنهٔ کوپلینگ بگذارید و دو پیچ کناری را سفت کنید.
بازرسی و نگهداری
در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، محکم بودن پیچ‌ها و مهرهٔ قفل، عمود بودن میلهٔ صاعقه‌گیر و سالم بودن اتصال هادی را بررسی کنید و در صورت نیاز دوباره سفت کنید.
استانداردهای زیر مرجع طراحی و انتخاب اجزای سیستم حفاظت در برابر صاعقه‌اند و جایگاه این قطعه را در سیستم روشن می‌کنند.
طراحی سیستم: IEC 62305-3
طراحی، اجرا و بازرسی سیستم حفاظت در برابر صاعقهٔ سازه؛ از جمله محل و ارتفاع میله‌های صاعقه‌گیر، اجرای هادی‌های بام و هادی‌های نزولی و اتصال آن‌ها به هم.
قطعات اتصال: IEC 62561-1
الزامات و آزمون‌های قطعات اتصال فلزی سیستم حفاظت در برابر صاعقه؛ قطعاتی که میلهٔ صاعقه‌گیر و هادی‌ها را به هم متصل می‌کنند در همین گروه قرار می‌گیرند.
میلهٔ صاعقه‌گیر و هادی: IEC 62561-2
الزامات مواد، ابعاد و آزمون‌های میله‌های صاعقه‌گیر، هادی‌ها و الکترودهای زمین.
پرسش‌های متداول
این کوپلینگ برای چه کاری است؟
برای اتصال هادی نزولی تسمه‌ای به پای میلهٔ صاعقه‌گیری که روی دیوار نصب شده است.
با چه قطعه‌ای به کار می‌رود؟
با تکیه‌گاه دیواری برنجی؛ کوپلینگ در چشمی تکیه‌گاه پایینی قرار می‌گیرد.
برای هادی گرد چه کنم؟
از کوپلینگ اتصال سیم به میلهٔ صاعقه‌گیر استفاده کنید.
رزوهٔ کوپلینگ چه اندازه‌ای است؟
ARTC 16 با رزوهٔ M16 و ARTC 20 با رزوهٔ M20.
