ارت بار به همراه یک لینک قطع و وصل

کدها و ابعاد

ابعاد به میلی‌متر است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

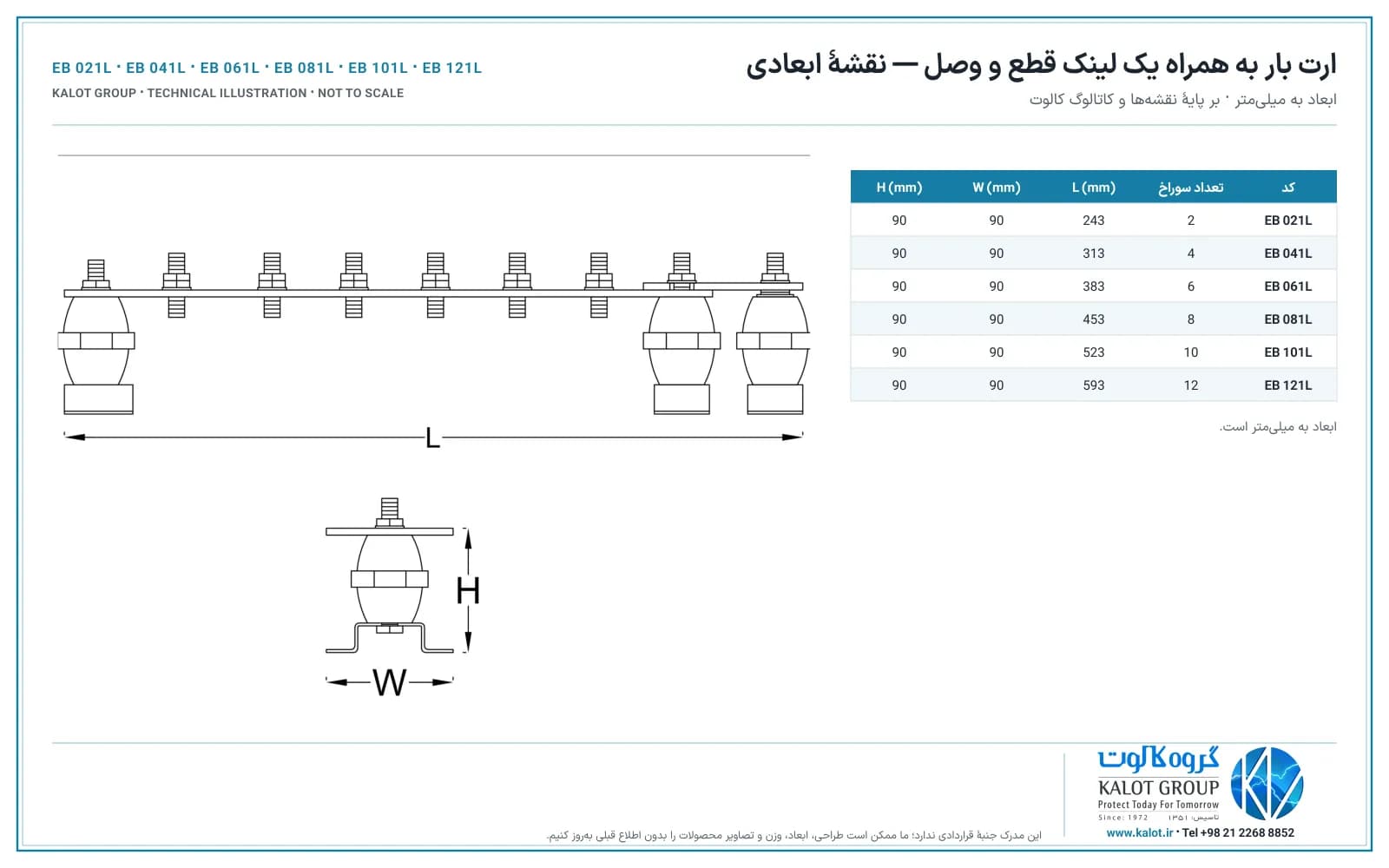

نقشهٔ ابعادی ارت بار به همراه یک لینک قطع و وصل بر پایهٔ نقشه‌ها و کاتالوگ کالوت؛ ابعاد هر کد در جدول زیر آمده است.

دریافت: برگهٔ مشخصات فنی (PDF) · نقشه PDF · نقشه SVG · نقشهٔ رنگی PDF

ارت‌بار در سیستم زمین

ارت‌بار نقطهٔ مشترکی است که هادی زمین (از الکترود یا شبکهٔ زمین)، هادی‌های حفاظتی و هادی‌های هم‌بندی در آن به هم می‌رسند. هر هادی با کابلشوی هم‌اندازهٔ خود و با پیچ و مهره به یکی از سوراخ‌های شینه بسته می‌شود؛ بنابراین تعداد سوراخ‌ها، و در نتیجه طول ارت‌بار، به تعداد ورودی‌ها و خروجی‌ها بستگی دارد.

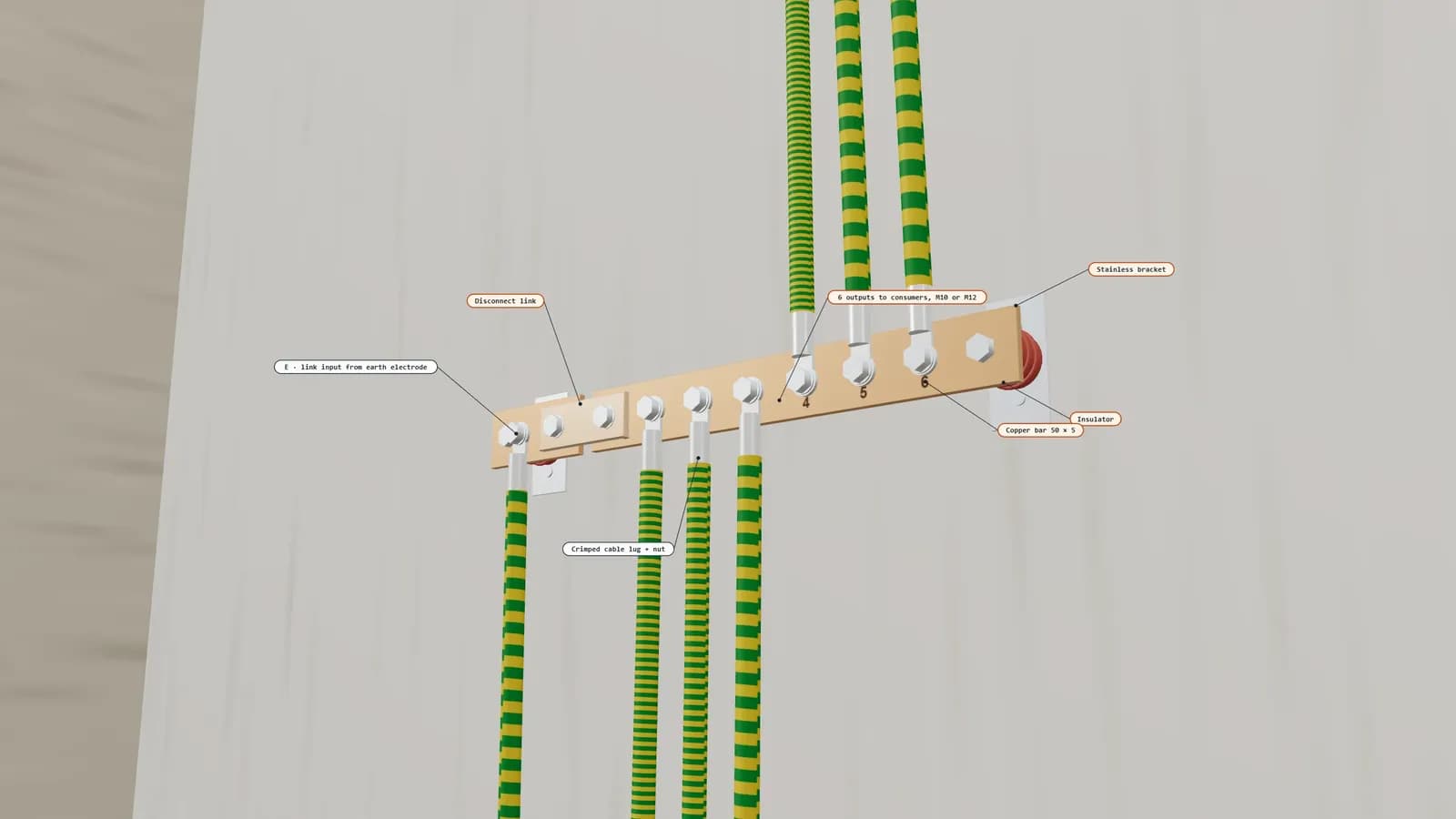

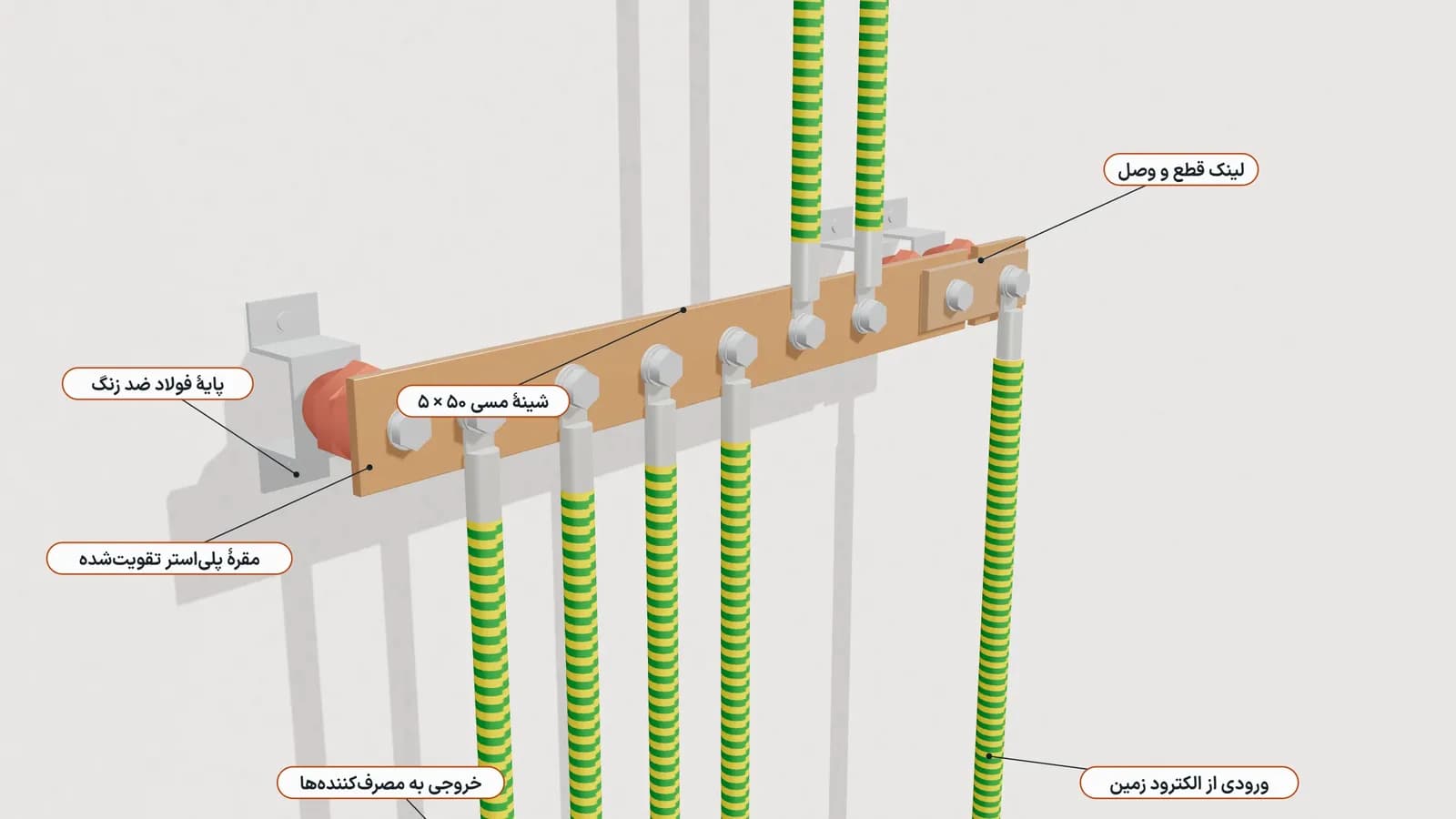

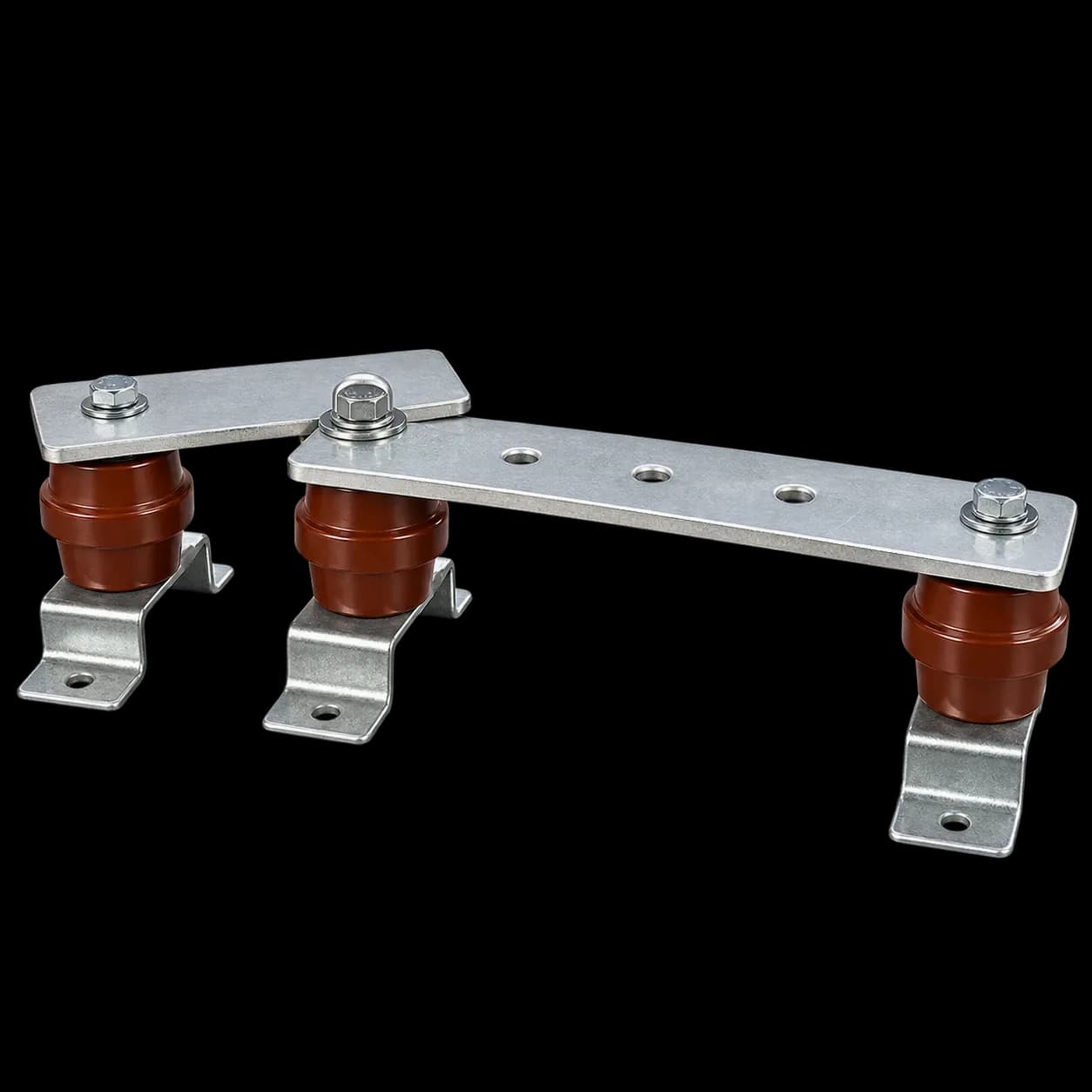

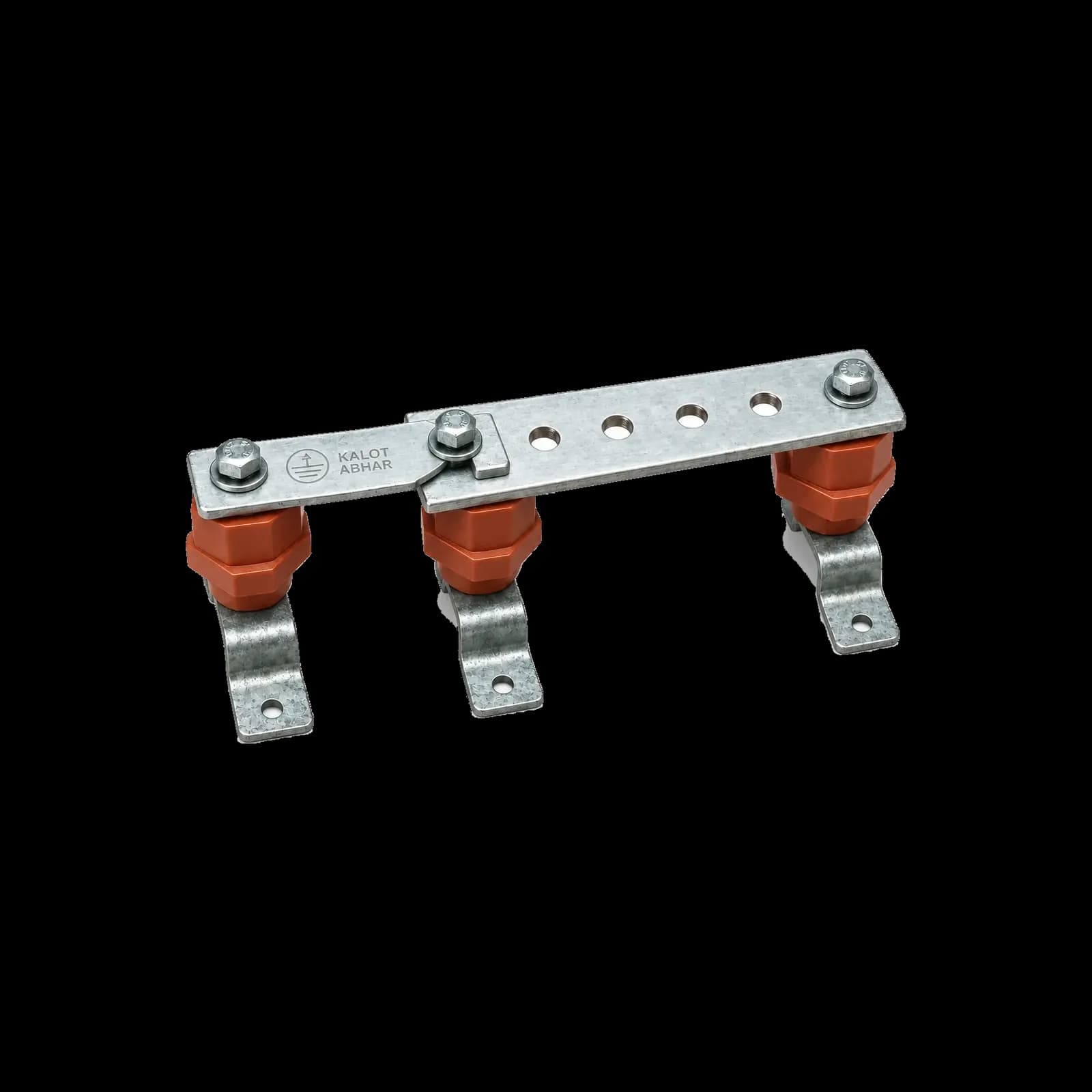

هادی ورودی سیستم زمین به لینک می‌رسد و مصرف‌کننده‌ها با کابلشو به سوراخ‌های شینه وصل می‌شوند. با باز کردن لینک، الکترود یا شبکهٔ زمین از ارت‌بار جدا می‌شود و مقاومت آن را می‌توان بدون جدا کردن مصرف‌کننده‌ها اندازه گرفت. شینه را در دو نوع مس بدون روکش و مس قلع‌اندود عرضه می‌کنیم؛ نسخهٔ قلع‌اندود در محیط‌های مرطوب‌تر یا خورنده‌تر به کاهش اکسید شدن و تغییر رنگ سطح مس کمک می‌کند.

نصب

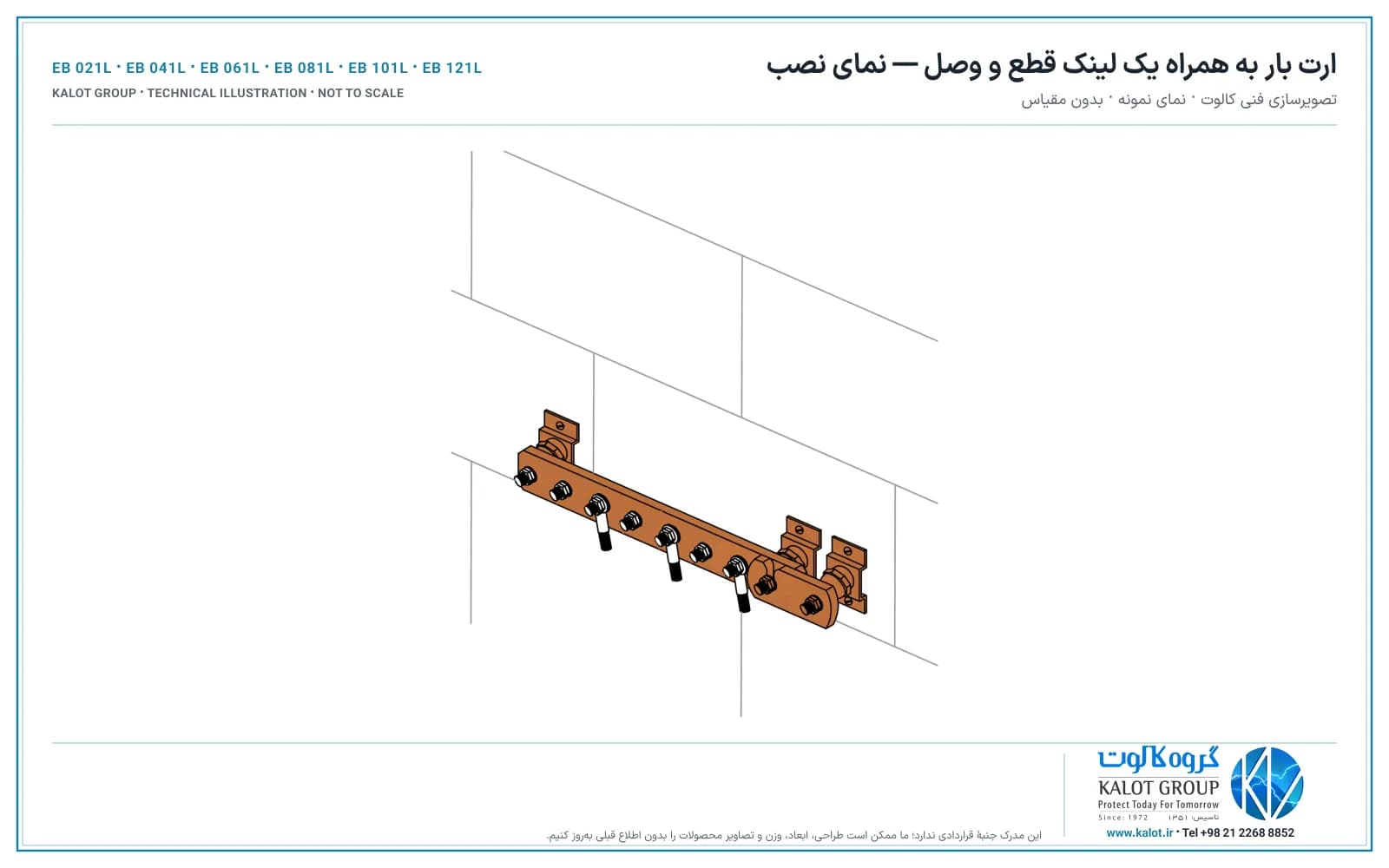

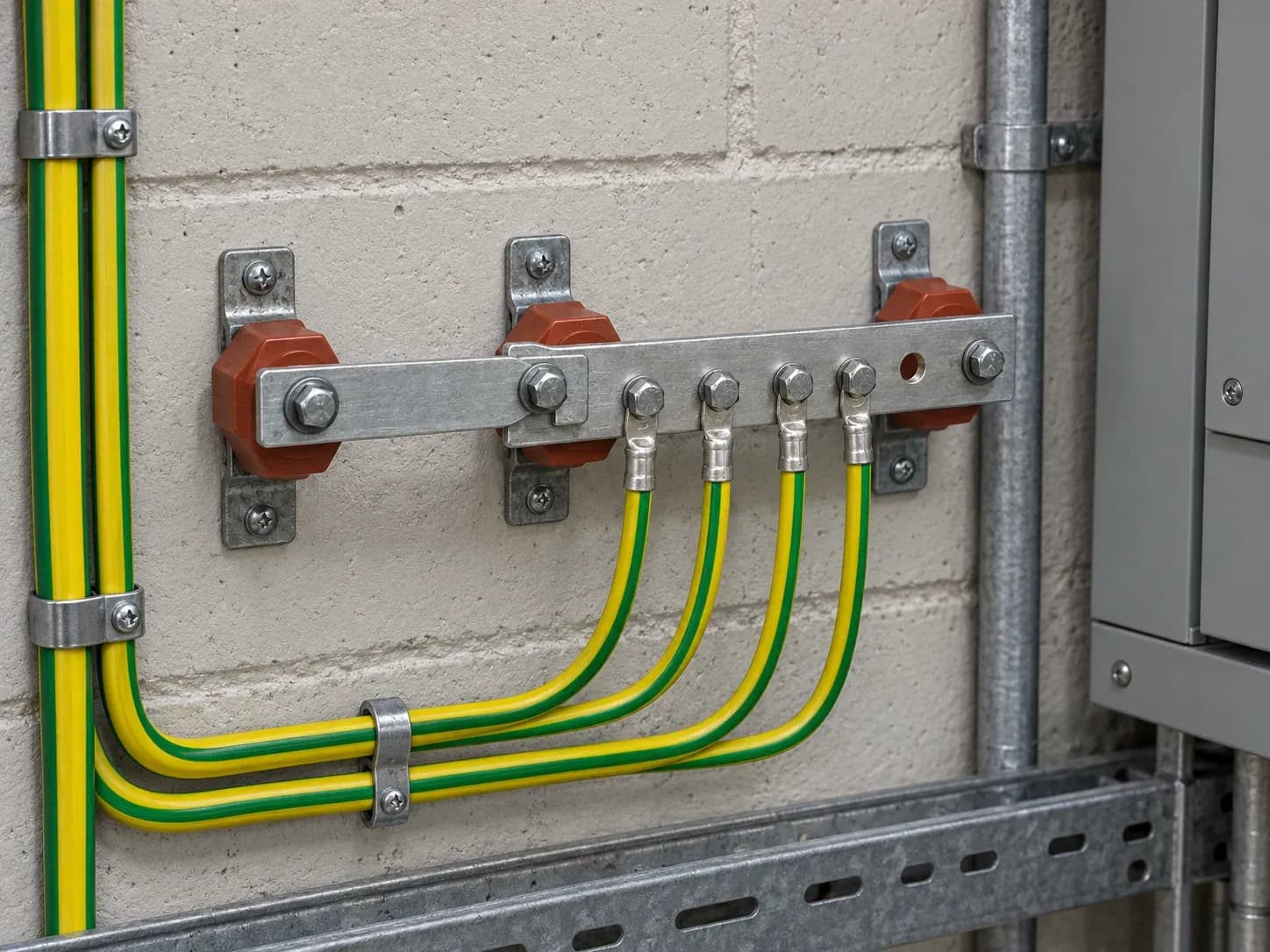

ارت‌بار را روی سطحی صاف و محکم، در محلی خشک و در دسترس برای بازرسی نصب کنید. کاتالوگ کالوت برای نصب روی دیوار، پیچ چوب خزینه‌دار ۱½ اینچ نمرهٔ ۱۲ با رول‌پلاک نمرهٔ ۱۲ را توصیه می‌کند. هر هادی را با کابلشوی هم‌اندازهٔ خود به شینه ببندید و پیچ‌ها را یکنواخت سفت کنید؛ در محیط‌های باز یا پرتردد، ارت‌بار را داخل جعبهٔ محافظ قرار دهید.

اندازه‌گیری مقاومت زمین با لینک قطع و وصل

۱) پیش از اندازه‌گیری با بهره‌بردار هماهنگ کنید؛ کار را فرد صلاحیت‌دار و با رعایت مقررات ایمنی محل انجام دهد.

۲) پیچ‌های لینک را باز کنید تا الکترود یا چاه ارت از ارت‌بار جدا شود؛ مصرف‌کننده‌ها وصل می‌مانند.

۳) مقاومت زمین را با دستگاه اندازه‌گیری مقاومت زمین بسنجید.

۴) لینک را ببندید، پیچ‌ها را یکنواخت سفت کنید و عدد اندازه‌گیری‌شده را با تاریخ ثبت کنید.

کجا نصب کنیم؟

نزدیک تابلو اصلی و نقطهٔ ورود هادی زمین به ساختمان، در جایی که برای بازرس در دسترس باشد و لینک فقط با ابزار باز شود. هر هادی را با کابلشوی خودش به یک سوراخ ببندید، کنار شینه برچسب بزنید و یکی دو سوراخ را برای مدارهای بعدی خالی بگذارید.

اتصال‌های معمول

ارت‌بار فرعی هر طبقه یا اتاق تأسیسات از ارت‌بار اصلی تغذیه می‌شود و لوله‌های فلزی آب و گاز، بدنهٔ دیگ، پمپ و سینی کابل نزدیک خود را هم‌بند می‌کند.

استعلام

هنگام استعلام، تعداد ورودی‌ها و خروجی‌ها، تعداد لینک‌های قطع و وصل، سطح مقطع هادی‌ها و محل نصب را اعلام کنید تا کارشناسان ما کد مناسب را پیشنهاد کنند. ابعاد و تعداد سوراخ‌های دیگر هم به سفارش ساخته می‌شود.

در ⁦IEC 60364⁠-⁠5⁠-⁠54⁩ پیش‌بینی وسیله‌ای برای جدا کردن هادی زمین از ترمینال اصلی زمین آمده است؛ وسیله‌ای در محلی در دسترس که فقط با ابزار باز شود و برای اندازه‌گیری مقاومت زمین به کار رود. لینک قطع و وصل همین کار را انجام می‌دهد. در سیستم‌های حفاظت در برابر صاعقه، ⁦IEC 62305⁠-⁠3⁩ نقطه‌های اتصال آزمون را برای اندازه‌گیری مقاومت زمین در نظر می‌گیرد.
