معرفی کامل محصول
بست اتصال دو راه سیم به تسمه
کد سفارش: ITCT 5253 · 5303 · 5503 · 7253 · 7303 · 7503

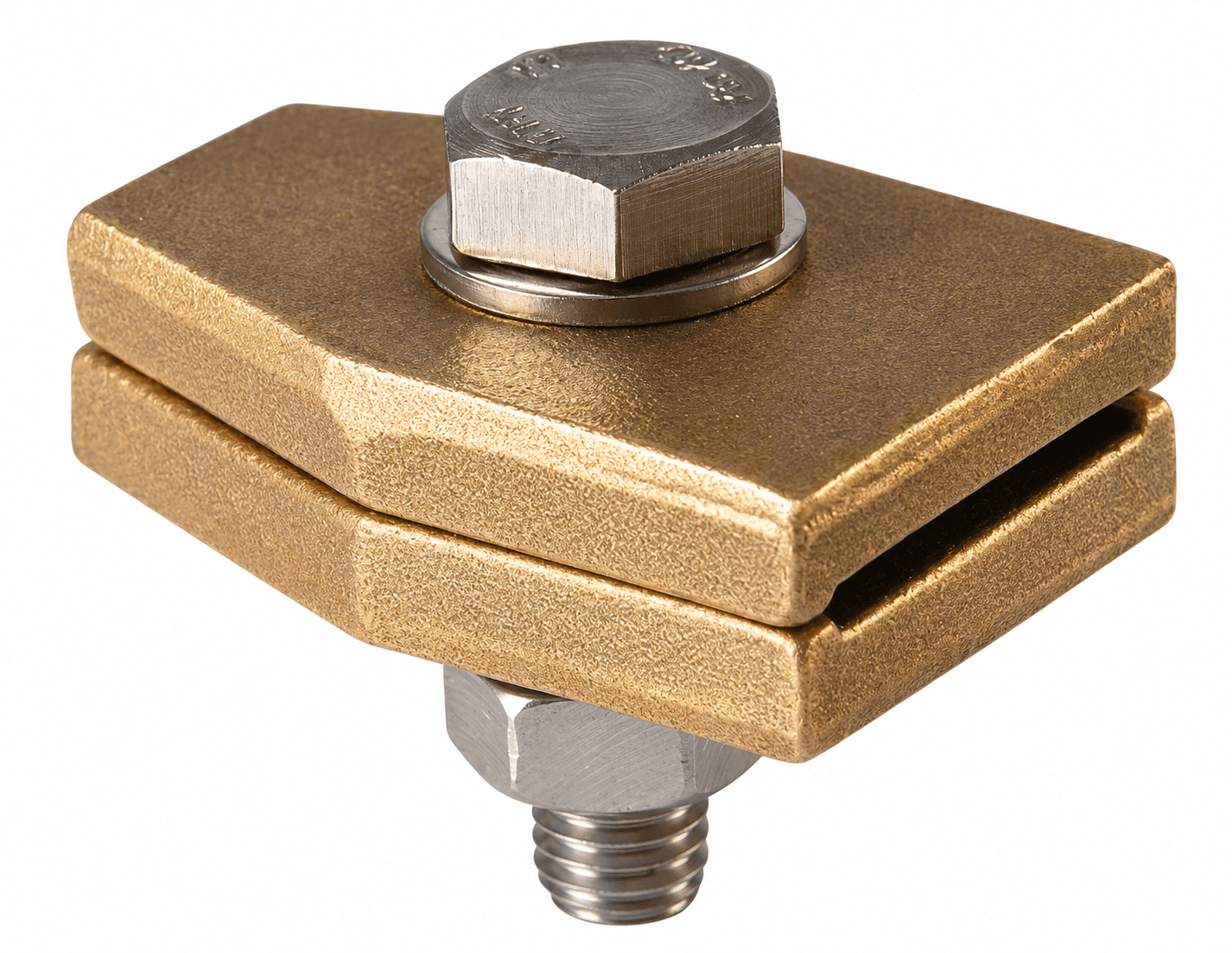

بست اتصال دو راه سیم به تسمهٔ کالوت (Interface Test Clamp) تسمهٔ مسی را سر به سر به هادی گرد مسی رشتهای وصل میکند؛ برای نمونه وقتی هادی نزولی سیستم حفاظت در برابر صاعقه با تسمه اجرا شده ولی اتصال به الکترود زمین با هادی گرد است.
این بست معمولاً نقطهٔ تست هادی نزولی هم هست: با باز کردن مهرهٔ پیچ، هادی گرد از تسمه جدا میشود تا مقاومت سیستم زمین جداگانه اندازهگیری شود و پس از تست، اتصال دوباره بسته میشود.
ما این بست را از دو صفحهٔ برنجی با یک پیچ استنلس استیل (با مهره و واشر) در شش مدل می‌سازیم: برای هادی ۵۰ یا ۷۰ میلیمتر مربع و تسمهٔ ۲۵×۳، ۳۰×۳ یا ۵۰×۳ میلیمتر، از ITCT 5253 تا ITCT 7503.
از تسمهٔ نما به هادی گرد زمین
در بسیاری از پروژه‌ها هادی نزولی روی نما با تسمهٔ مسی اجرا میشود ولی اتصال به الکترود زمین با هادی گرد رشتهای است. بست اتصال دو راه سیم به تسمهٔ کالوت این دو را در یک نقطهٔ قابل دسترس به هم وصل میکند؛ نقطه‌ای که طبق NF C 17‑102 برای تست هر هادی نزولی هم لازم است و معمولاً حدود ۲ متر بالاتر از سطح زمین قرار می‌گیرد.
تبدیل تسمه به هادی گرد
تسمه از لبهٔ پهن و هادی گرد از لبهٔ باریک بست وارد می‌شوند و میان دو صفحهٔ برنجی به هم فشرده می‌شوند.
نقطهٔ تست سیستم زمین
با باز کردن مهره، هادی گرد از تسمه جدا میشود و مقاومت سیستم زمین بدون اثر مسیرهای موازی اندازهگیری میشود.
شش مدل برای شش ترکیب
هادی ۵۰ یا ۷۰ میلیمتر مربع با تسمهٔ ۲۵×۳، ۳۰×۳ یا ۵۰×۳؛ هر مدل دقیق برای همان ترکیب ساخته شده است.
برنج و پیچ استنلس استیل
دو صفحهٔ برنجی با هادی و تسمهٔ مسی سازگارند و پیچ استنلس استیل در فضای باز دوام خود را حفظ میکند.
یک پیچ، نصب سریع
یک پیچ با مهره و واشر هر دو هادی را هم‌زمان مهار میکند؛ نصب، بازرسی و بستن دوباره ساده است.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست اتصال دو راه سیم به تسمه (Interface Test Clamp) |
کاربرد | اتصال سر به سر تسمهٔ مسی به هادی گرد مسی رشتهای؛ نقطهٔ تست هادی نزولی |
هادی گرد | ۵۰ یا ۷۰ میلیمتر مربع، مسی رشتهای |
تسمه | ۲۵×۳، ۳۰×۳ یا ۵۰×۳ میلیمتر، مسی |
جنس بدنه | برنج (دو صفحه) |
پیچ | ۱ عدد، استنلس استیل، با مهره و واشر |
ساختار | دو صفحهٔ ذوزنقه‌ای؛ ورود تسمه از لبهٔ پهن و ورود هادی گرد از لبهٔ باریک |
ابعاد | L = 54 mm، W = 35 / 37 / 40 mm، H = 6 mm |
کد سفارش | ITCT 5253 تا ITCT 7503 (شش مدل) |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | هادی گرد (mm²) | تسمه (mm) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|---|
ITCT 5253 | 50 | 25×3 | 54 | 35 | 6 |
ITCT 5303 | 50 | 30×3 | 54 | 37 | 6 |
ITCT 5503 | 50 | 50×3 | 54 | 40 | 6 |
ITCT 7253 | 70 | 25×3 | 54 | 35 | 6 |
ITCT 7303 | 70 | 30×3 | 54 | 37 | 6 |
ITCT 7503 | 70 | 50×3 | 54 | 40 | 6 |
مدل را بر اساس سطح مقطع هادی گرد و ابعاد تسمه انتخاب کنید: دو رقم اول کد، سطح مقطع هادی (۵۰ یا ۷۰) و ارقام بعدی، ابعاد تسمه را نشان می‌دهند. برای ترکیبهای دیگر، کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان میکنند.
برای نمایش بزرگ کلیک کنید

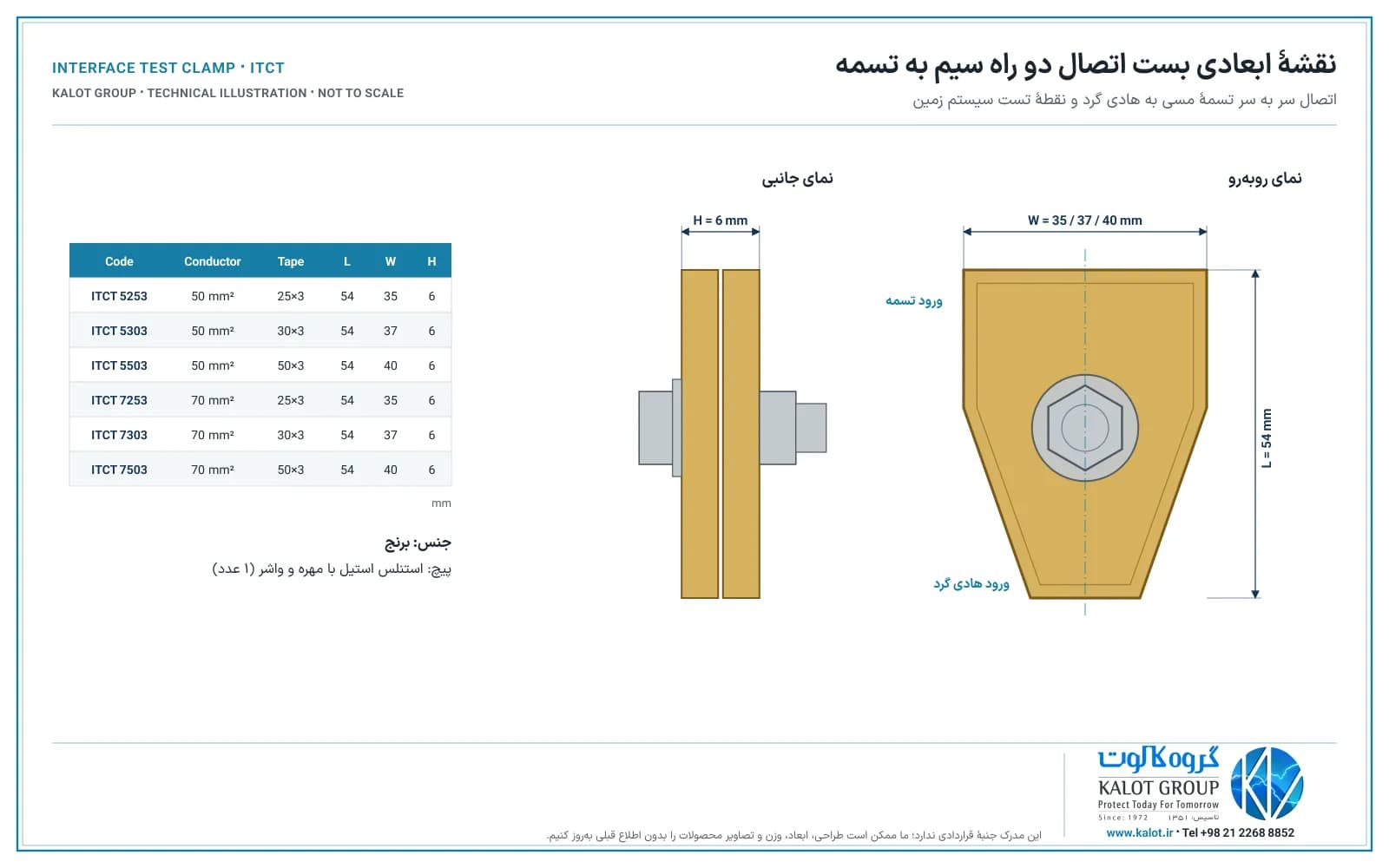

نقشهٔ ابعادی کالوت نمای روبه‌رو و جانبی بست را نشان می‌دهد: صفحهٔ ذوزنقه‌ای برنجی با پیچ شش‌گوش در وسط، ورود تسمه از لبهٔ پهن و ورود هادی گرد از لبهٔ باریک، به همراه جدول شش مدل. ابعاد: L = 54 mm، W = 35 / 37 / 40 mm، H = 6 mm. فایل‌های PDF و SVG در بخش «مدارک و دانلودها» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید
جایگاه بست در سیستم

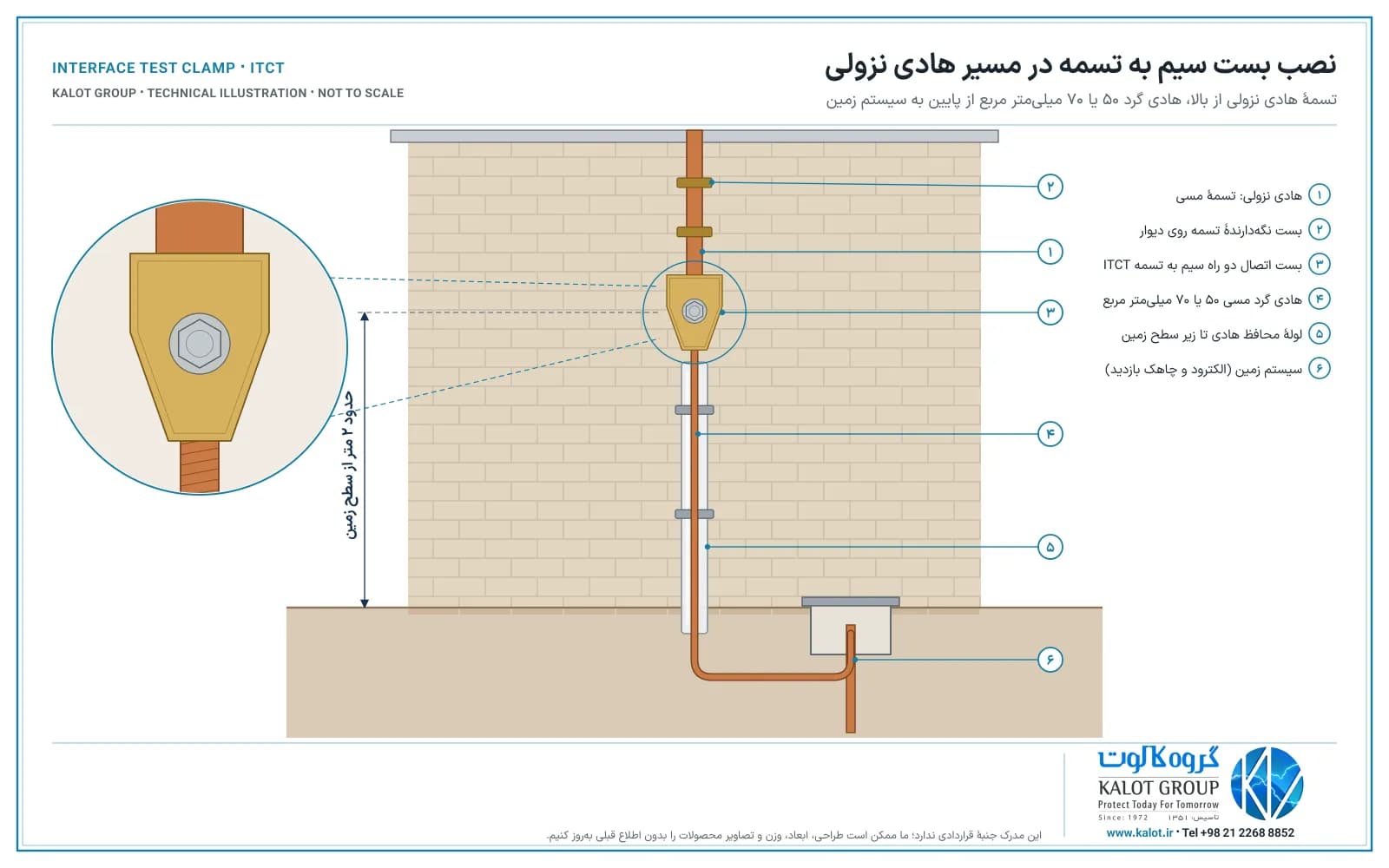

بست روی هر هادی نزولی، میان تسمهٔ نما و هادی گرد سیستم زمین قرار می‌گیرد. طبق NF C 17‑102 اتصال تست هر هادی نزولی معمولاً حدود ۲ متر بالاتر از سطح زمین نصب میشود؛ جایی که برای بازرسی در دسترس و از دستکاری دور باشد. هادی گرد زیر بست درون لولهٔ محافظ تا زیر سطح زمین ادامه پیدا میکند.
ترتیب نصب
- مدل بست را بر اساس سطح مقطع هادی گرد و ابعاد تسمه انتخاب کنید.
- سطح تماس تسمه و هادی را از آلودگی، اکسید و روغن پاک کنید.
- مهره را باز کنید تا دو صفحهٔ بست از هم فاصله بگیرند.
- تسمه را از لبهٔ پهن و هادی گرد را از لبهٔ باریک میان دو صفحه قرار دهید.
- مهره را با آچار به‌تدریج سفت کنید تا هر دو هادی محکم میان دو صفحه فشرده شوند.
- تسمهٔ بالای بست را با بست دیواری روی نما نگه دارید و هادی زیر بست را درون لولهٔ محافظ به سیستم زمین برسانید.
- پیوستگی مسیر از هادی نزولی تا سیستم زمین را کنترل کنید.

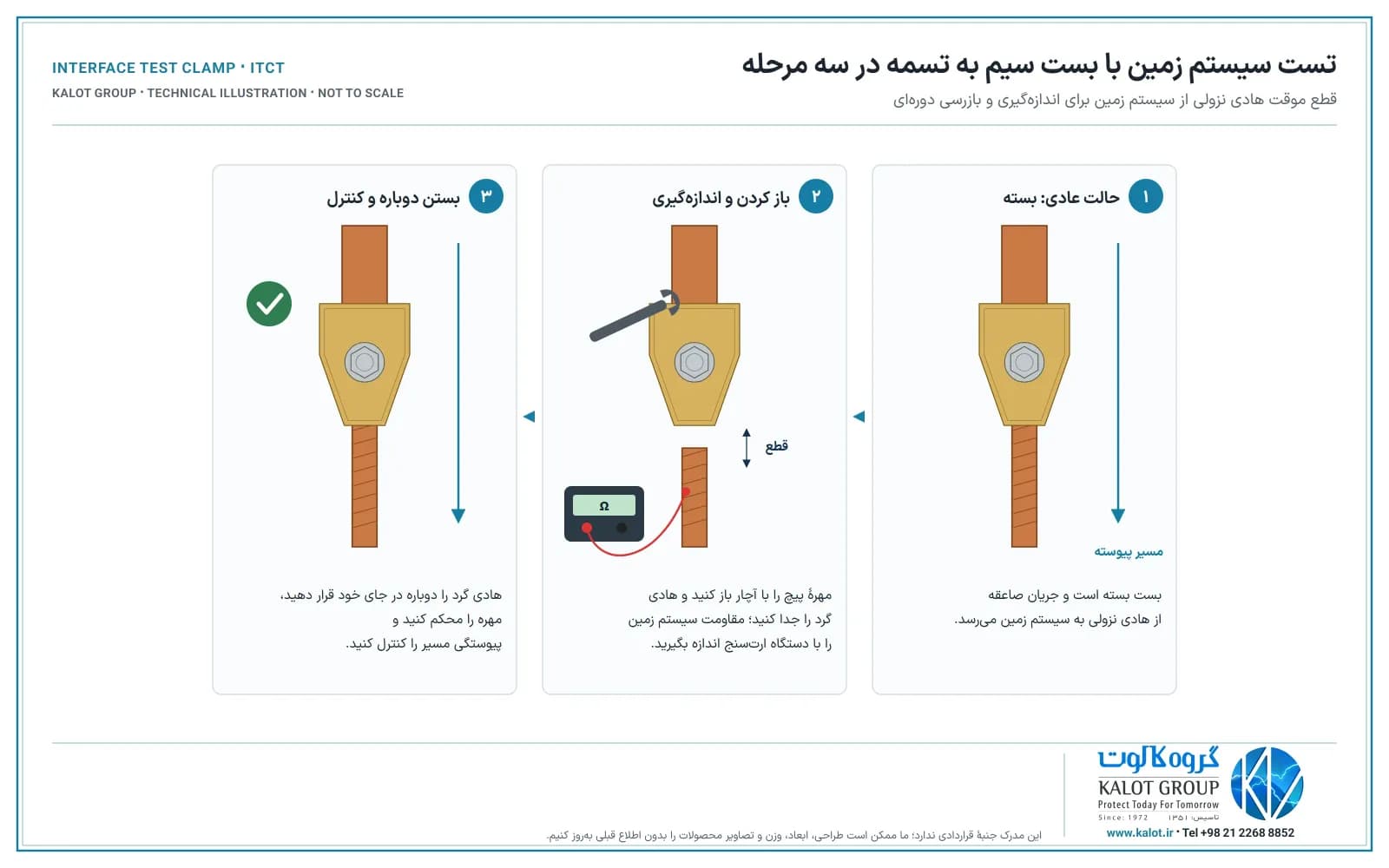

تست سیستم زمین
- تست را در هوای آرام انجام دهید؛ در شرایط طوفانی و احتمال رعد و برق اتصال را باز نکنید.
- مهرهٔ پیچ را با آچار باز کنید و هادی گرد را از تسمه جدا کنید.
- مقاومت سیستم زمین را از سمت هادی گرد با دستگاه ارت‌سنج اندازهگیری و ثبت کنید؛ در سیستم‌هایی که بر اساس NF C 17‑102 طراحی شده‌اند، این مقدار باید ۱۰ اهم یا کمتر باشد.
- هادی گرد را دوباره در جای خود قرار دهید، مهره را محکم کنید و پیوستگی مسیر را کنترل کنید.
انتخاب بست مناسب
- تسمه به هادی گرد، سر به سر و قابل تست: همین بست، ITCT 5253 تا ITCT 7503.
- تسمهٔ ۲۵×۳ به هادی ۵۰ میلیمتر مربع با بدنهٔ ریختهگری چهارپیچ روی دیوار: سکسیونر برنجی SKADL 100.
- اتصال تست میان دو هادی گرد: بست اتصال دوراه سیم به سیم.
- اتصال ضربدری هادی گرد و تسمه: بست چهارراه برنجی اتصال سیم به تسمه.
- نگه‌داشتن تسمه روی دیوار: بست برنجی دو پارچه اتصال تسمه به دیوار یا بست دوپارچه استنلس استیل اتصال تسمه به دیوار.
نکات فنی
- بست در بهره‌برداری عادی باید بسته بماند؛ فقط برای تست باز شود و بلافاصله دوباره بسته شود.
- صفحه‌های برنجی با تسمه و هادی مسی سازگارند؛ از اتصال مستقیم هادی‌های آلومینیومی یا فولاد گالوانیزه پرهیز کنید و سازگاری مواد را به طراح سیستم بسپارید.
- برای اتصالهای مدفون در خاک یا بتن، روش اتصال را طراح تعیین کند؛ در بسیاری از طرحها این اتصال‌ها با جوش احتراقی اجرا می‌شوند.
استانداردهای زیر جایگاه و الزامات اتصال تست و قطعات اتصال را در سیستم حفاظت در برابر صاعقه بیان میکنند:
NF C 17‑102 (صاعقه‌گیرهای الکترونیکی)
برای هر هادی نزولی یک اتصال تست لازم است تا هادی برای اندازهگیری از سیستم زمین جدا شود؛ این اتصال معمولاً حدود ۲ متر بالاتر از سطح زمین نصب میشود. نکات مهم استاندارد NFC 17-102 را در این مقاله بخوانید.
IEC 62305‑3 (طراحی و اجرای سیستم)
در محل اتصال سیستم زمین به هادی نزولی، روی هر هادی نزولی یک اتصال تست نصب میشود که برای اندازهگیری با ابزار باز میشود و در بهره‌برداری عادی بسته می‌ماند.
IEC 62561‑1 (قطعات اتصال)
این استاندارد الزامات و آزمون‌های قطعات اتصال سیستم حفاظت در برابر صاعقه، از جمله اتصالهای تست و بست‌های اتصال هادی به هادی، را تعیین میکند.
مدارک و دانلودها
پرسش‌های متداول
بست اتصال دو راه سیم به تسمه چه کاربردی دارد؟
این بست تسمهٔ مسی را سر به سر به هادی گرد مسی رشتهای وصل میکند؛ برای نمونه میان تسمهٔ هادی نزولی روی نما و هادی گرد سیستم زمین. معمولاً همین نقطه، اتصال تست هادی نزولی هم هست.
کدام مدل را انتخاب کنم؟
بر اساس سطح مقطع هادی گرد (۵۰ یا ۷۰ میلیمتر مربع) و ابعاد تسمه (۲۵×۳، ۳۰×۳ یا ۵۰×۳). مثلاً برای هادی ۵۰ و تسمهٔ ۲۵×۳ مدل ITCT 5253 و برای هادی ۷۰ و تسمهٔ ۵۰×۳ مدل ITCT 7503.
آیا این بست را میتوان بهعنوان بست تست استفاده کرد؟
بله؛ با باز کردن مهرهٔ پیچ، هادی گرد از تسمه جدا میشود تا مقاومت سیستم زمین جداگانه اندازهگیری شود و پس از تست، اتصال دوباره بسته میشود.
این بست را در چه ارتفاعی نصب کنیم؟
وقتی نقش اتصال تست را دارد، طبق NF C 17‑102 معمولاً حدود ۲ متر بالاتر از سطح زمین نصب میشود؛ جایی که برای بازرسی در دسترس باشد اما در معرض دستکاری نباشد.
جنس بست و پیچ چیست؟
بدنهٔ بست از دو صفحهٔ برنجی است و با یک پیچ استنلس استیل همراه مهره و واشر بسته میشود.
تفاوت این بست با سکسیونر برنجی SKADL 100 چیست؟
هر دو هادی نزولی تسمهای را به هادی گرد زمین وصل میکنند و قابل تستاند. سکسیونر SKADL 100 بدنهٔ ریختهگری چهارپیچ دارد و روی دیوار نصب میشود و برای تسمهٔ ۲۵×۳ و هادی ۵۰ میلیمتر مربع است؛ این بست تکپیچ است و شش مدل برای ترکیبهای مختلف تسمه و هادی دارد.
تفاوت این بست با بست چهارراه سیم به تسمه چیست؟
این بست تسمه و هادی گرد را سر به سر و در امتداد هم وصل میکند؛ بست چهارراه، هادی گرد و تسمه را بهصورت ضربدری یا موازی به هم متصل میکند.
آیا این بست برای اتصالهای مدفون مناسب است؟
این بست برای اتصالهای قابل دسترس روی سازه ساخته شده است. برای اتصالهای مدفون در خاک یا بتن، روش اتصال را طراح سیستم تعیین میکند و در بسیاری از طرحها از جوش احتراقی استفاده میشود.
