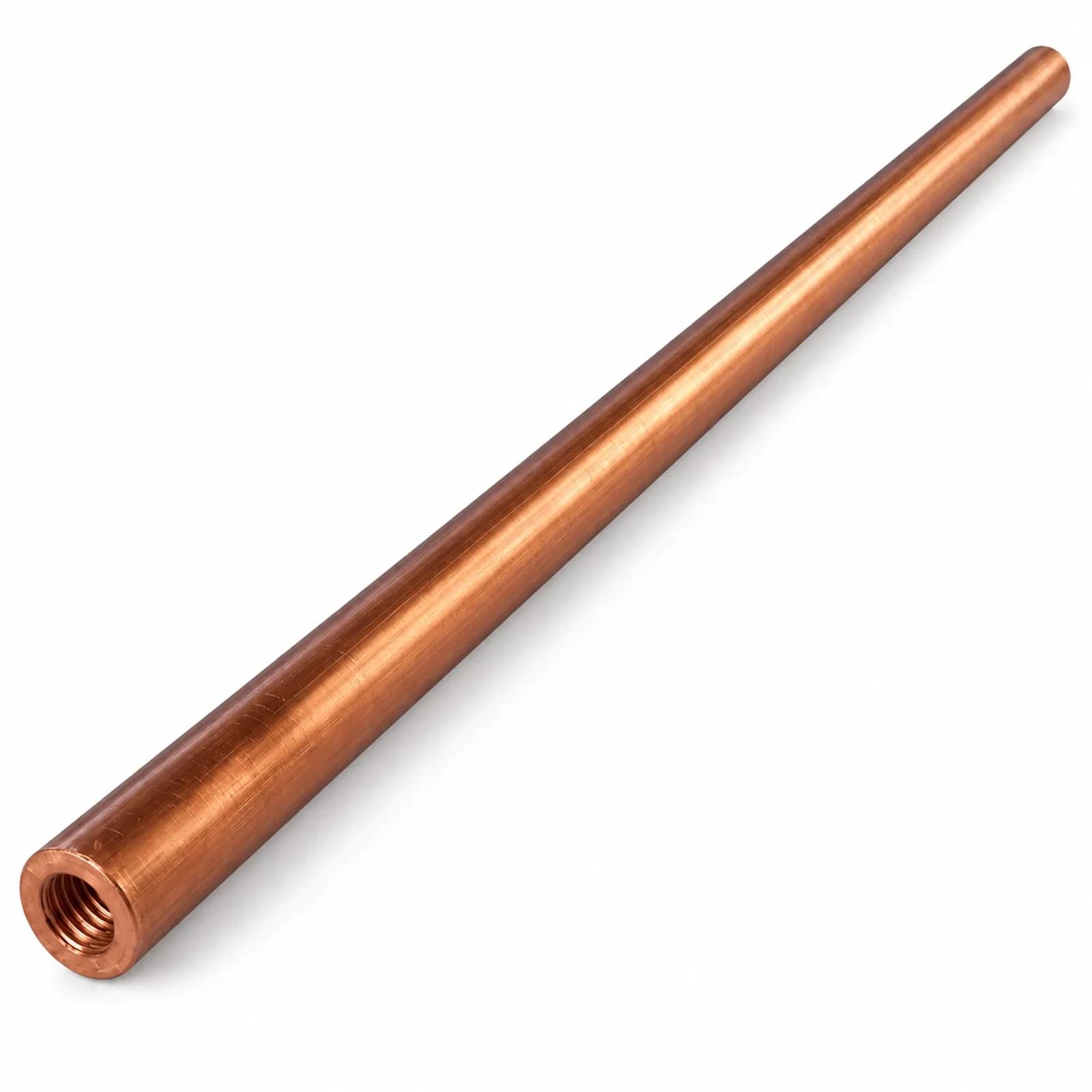

میله ارت مسی توپر (تمام مس)

کد سفارش و اندازه‌ها

هر دو سرِ همهٔ شاخه‌ها رزوهٔ داخلی دارد و شاخه‌ها یکسان‌اند. طول‌های دیگر را به سفارش مشتری می‌سازیم. داول ⁦M10⁩ به طول ۴۰ میلی‌متر، نوک فولادی و سر ضربه‌خور جداگانه سفارش داده می‌شوند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

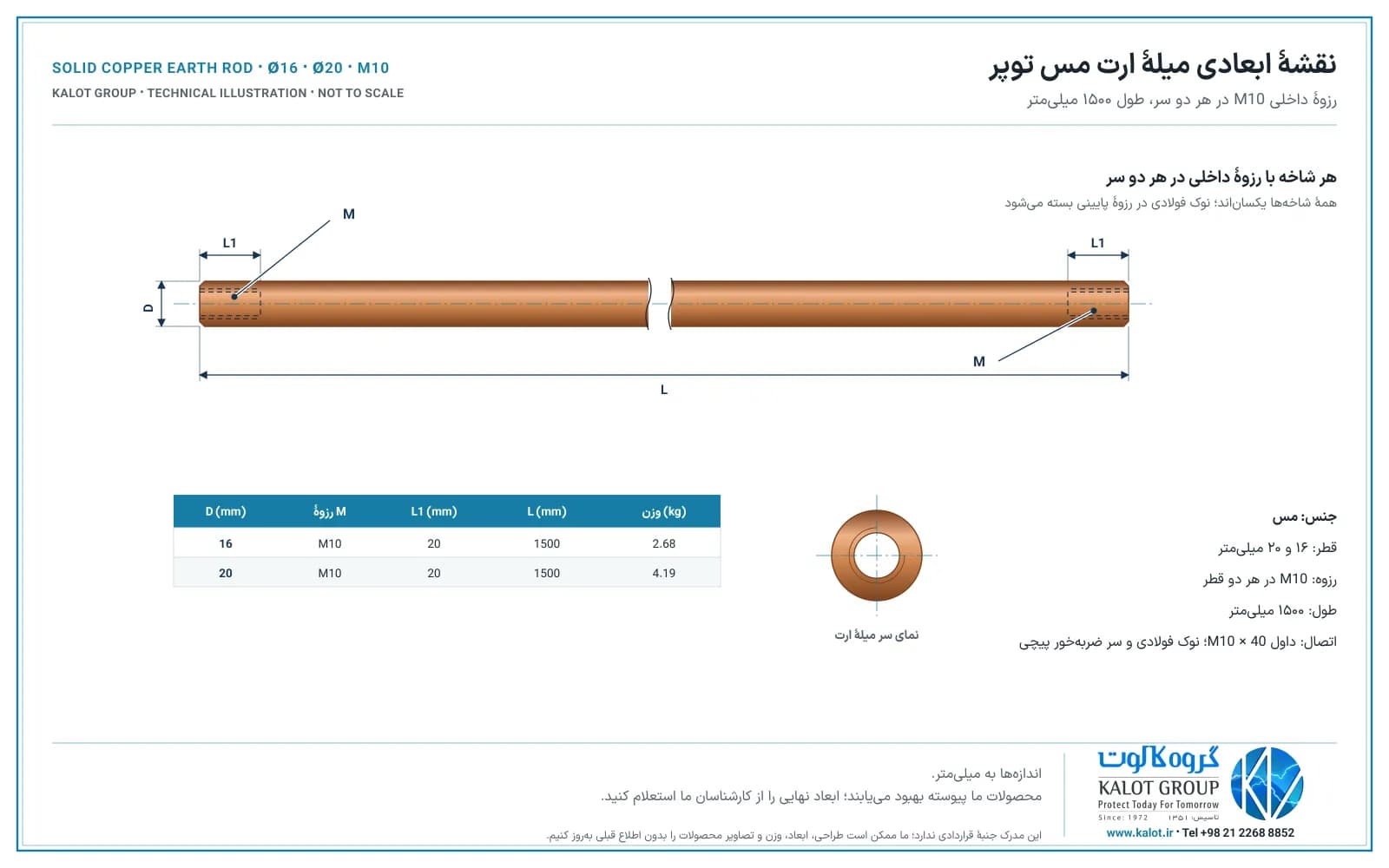

نقشهٔ ابعادی

دانلود نقشهٔ ابعادی (PDF)

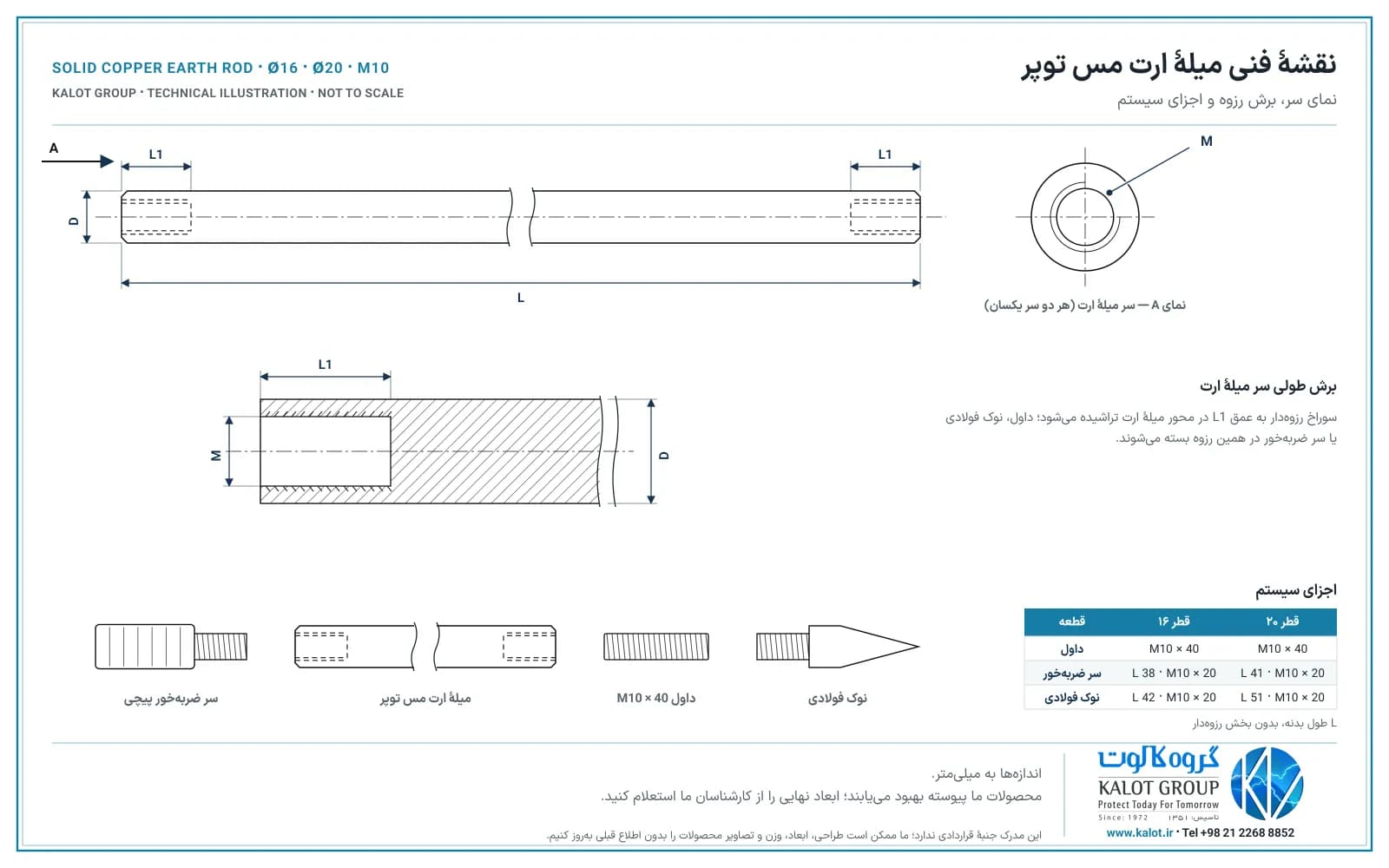

نقشهٔ فنی

دانلود نقشهٔ فنی (PDF)

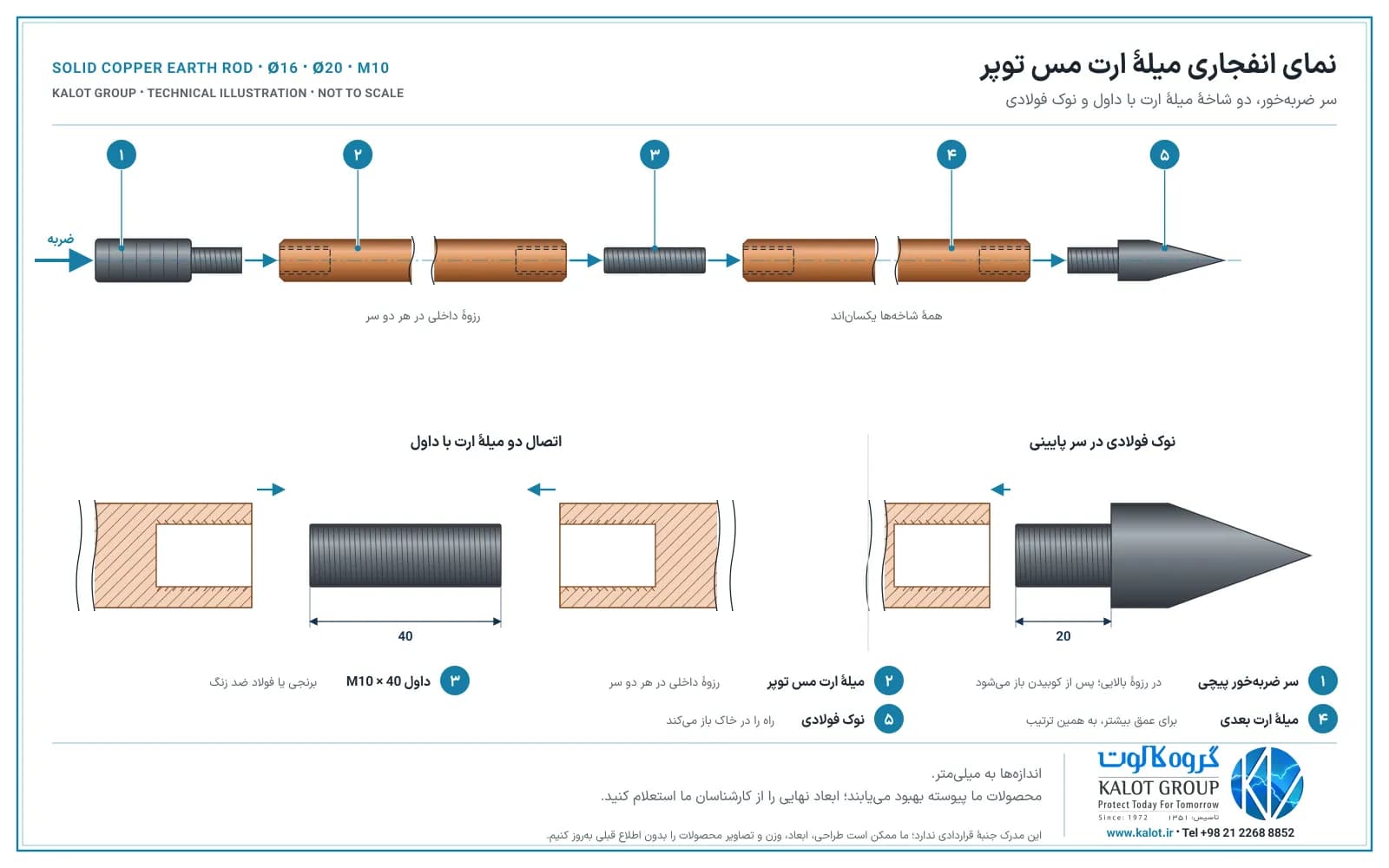

نمای انفجاری

دانلود نمای انفجاری (PDF)

ساختار سیستم میلهٔ ارت مس توپر

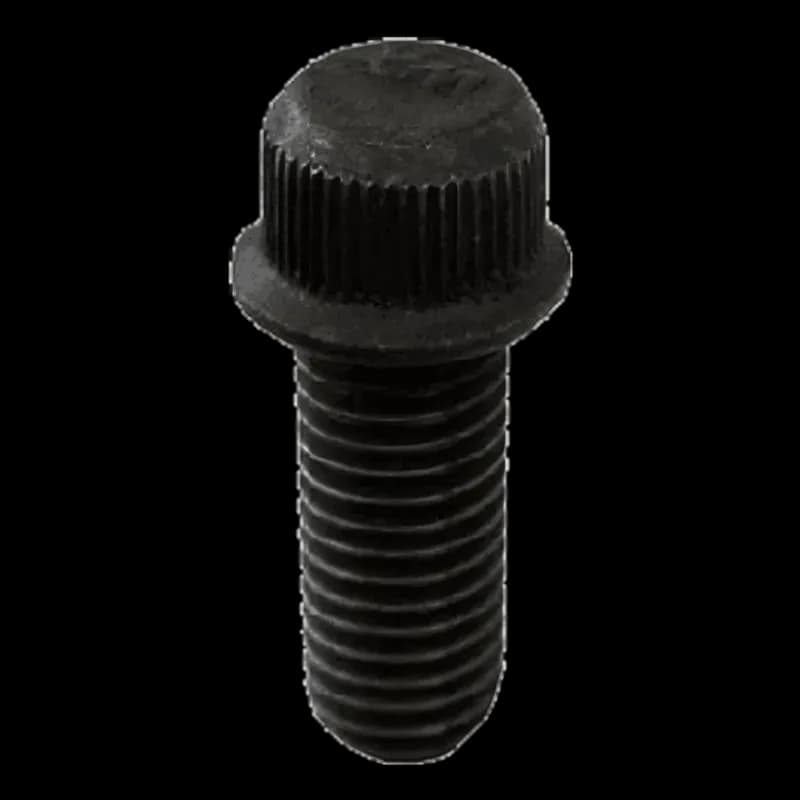

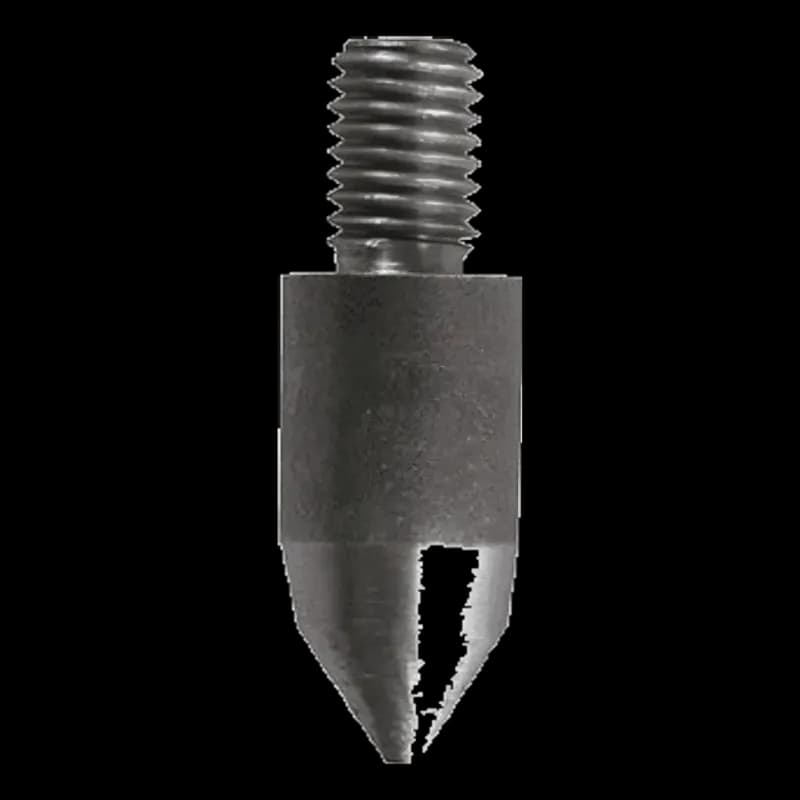

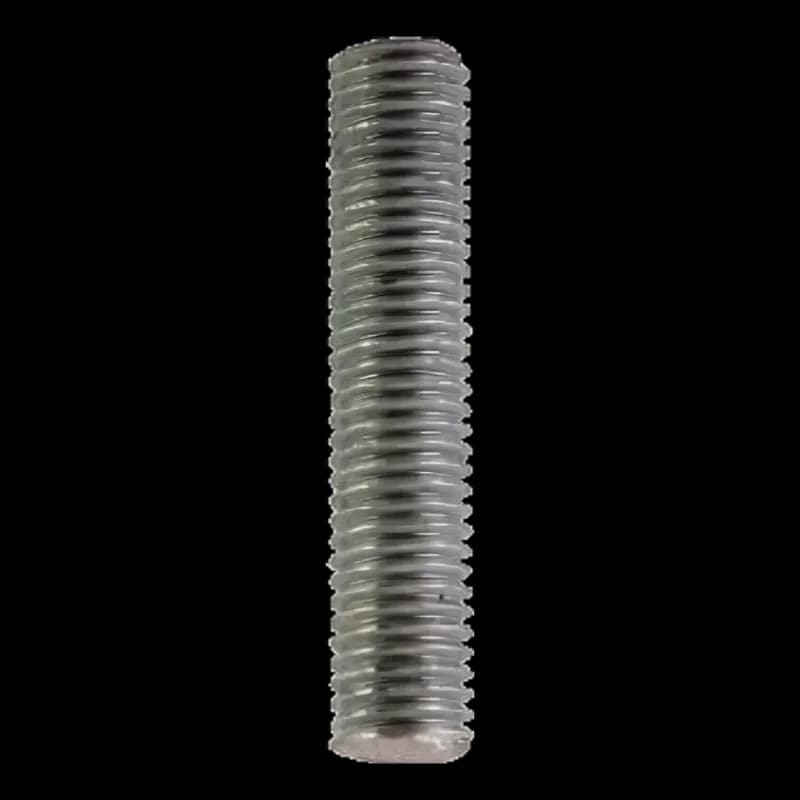

سیستم میلهٔ ارت مس توپر از شاخه‌های یکسان ساخته می‌شود: هر شاخه در هر دو سر رزوهٔ داخلی دارد. در پایین‌ترین شاخه یک نوک فولادی بسته می‌شود که راه را در خاک باز می‌کند و پس از کوبیدن در ته الکترود می‌ماند؛ شاخه‌ها با داول به هم وصل می‌شوند و هنگام کوبیدن، یک سر ضربه‌خور پیچی در رزوهٔ بالایی، ضربه را به جای سر میلهٔ ارت تحمل می‌کند.

کاربردهای میلهٔ ارت مس توپر

• خاک‌های شور، ساحلی و خورنده: سواحل خلیج فارس و دریای عمان و خاک‌های با نمک زیاد.
• پست‌ها، نیروگاه‌ها و تأسیسات صنعتی: جایی که جریان اتصالی زیاد و عمر طولانی الکترود اهمیت دارد.
• سیستم صاعقه‌گیر: الکترودهای قائم (نوع A) هر هادی نزولی و میله‌های ارت کمکی کنار حلقهٔ زمین.
• سیستم‌های مسی: وقتی هادی‌ها و تسمه‌ها مسی‌اند و الکترود هم باید از همان فلز باشد.
• زمین سنگی یا بسیار خشک: نصب در گمانهٔ حفاری‌شده و پر کردن اطراف با مواد کاهندهٔ GIM؛ در این روش نرمی مس محدودیتی ایجاد نمی‌کند.
• دکل مخابراتی و دیتاسنتر ساحلی: اگر پایه‌ها یا شمع‌های گالوانیزه به سیستم ارت وصل‌اند، میلهٔ ارت فولاد ضد زنگ را ببینید.
• یک نکته: در خاک‌های اسیدی، خاک‌های دارای ترکیبات گوگردی، پیت و خاک‌های آلی، مس زودتر خورده می‌شود؛ در این خاک‌ها میلهٔ ارت فولاد ضد زنگ را ببینید.

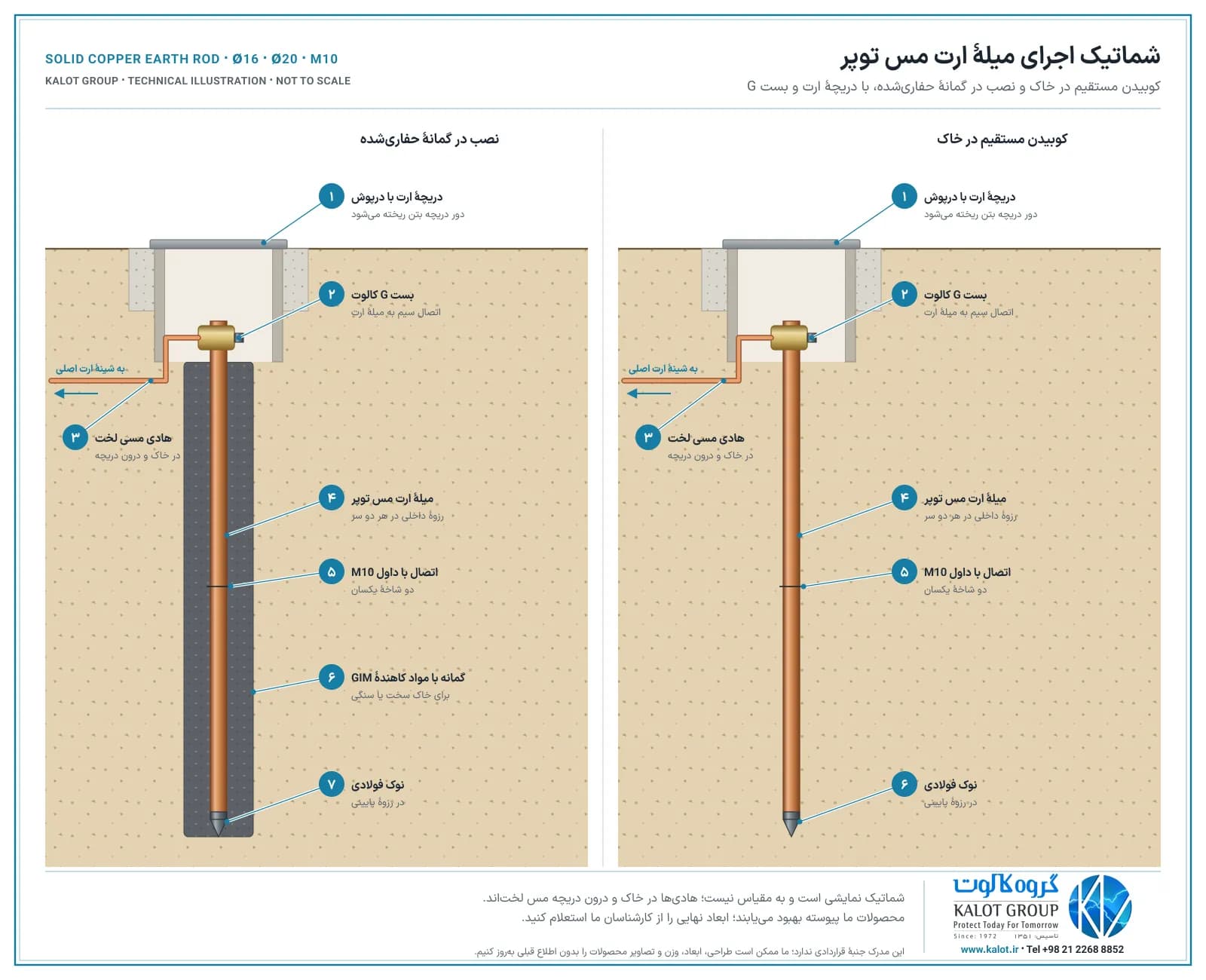

شماتیک اجرا: کوبیدن یا گمانه

دانلود شماتیک اجرایی (PDF)

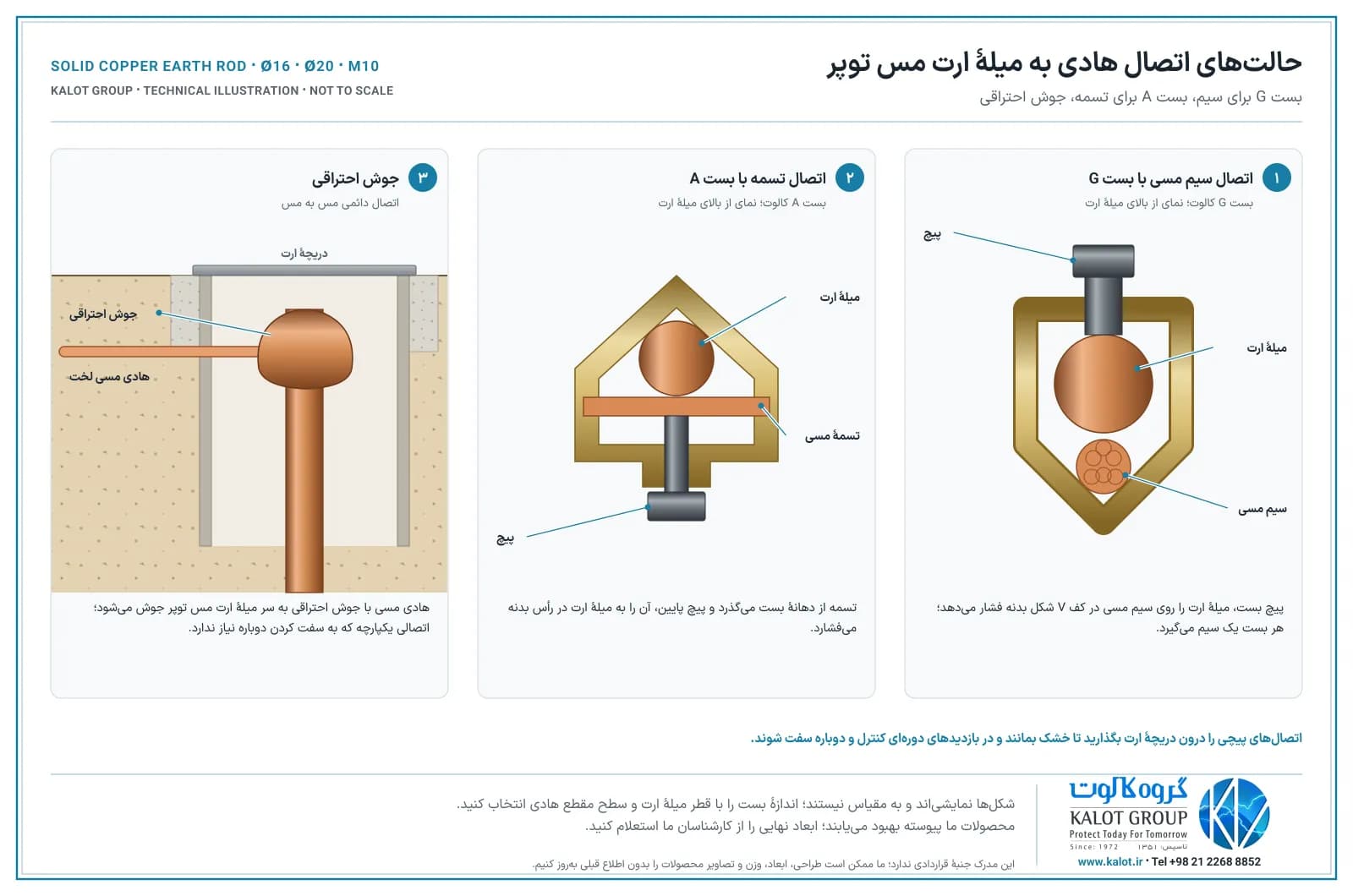

حالت‌های اتصال هادی به میلهٔ ارت

دانلود حالت‌های اتصال (PDF)

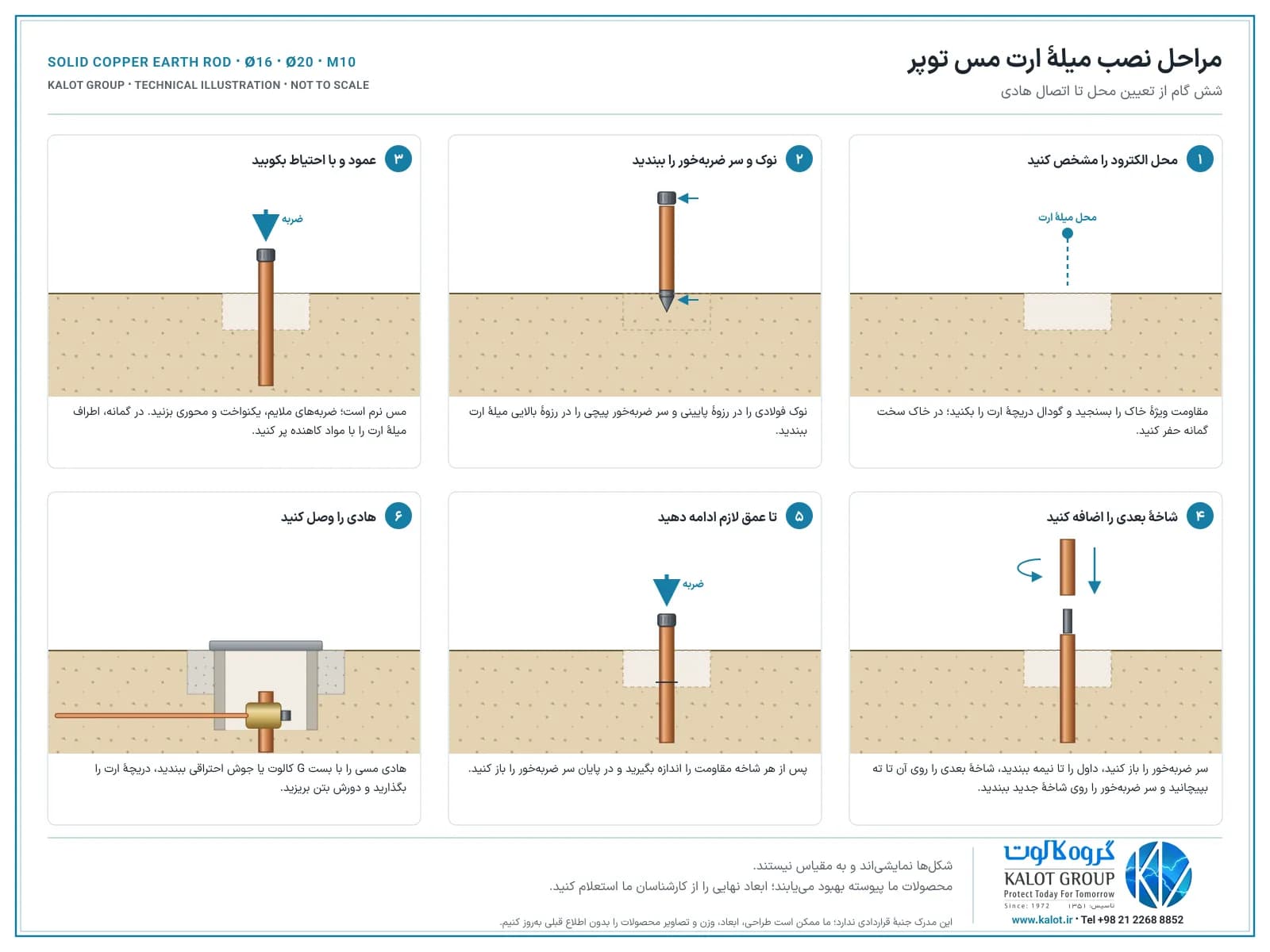

طریقهٔ نصب و کوبیدن میلهٔ ارت مسی

1. مقاومت ویژهٔ خاک و محل الکترود را بررسی کنید و مسیر تأسیسات زیرزمینی را مشخص کنید؛ گودال دریچهٔ ارت را بکنید.
2. نوک فولادی را در رزوهٔ پایینی اولین شاخه و سر ضربه‌خور را در رزوهٔ بالایی آن تا ته ببندید.
3. میلهٔ ارت را عمود نگه دارید و با پتک یا چکش سبک، ضربه‌های ملایم، یکنواخت و محوری بزنید؛ مس نرم است و برای خاک سخت یا عمق زیاد، روش گمانه مناسب‌تر است. اگر میلهٔ ارت کج شد، کار را متوقف و آن را صاف کنید.
4. وقتی بخش کوتاهی از شاخه بیرون ماند، سر ضربه‌خور را باز کنید، داول را تا نیمه در رزوهٔ آن ببندید و شاخهٔ بعدی را روی داول بپیچانید تا پیشانی دو شاخه به هم برسد؛ سر ضربه‌خور را روی شاخهٔ جدید ببندید و ادامه دهید.
5. در خاک سخت، سنگی یا برای عمق زیاد، گمانه حفر کنید، شاخه‌های متصل را در مرکز آن بگذارید و اطراف را با مواد کاهنده پر و لایه‌لایه فشرده کنید.
6. پس از هر شاخه مقاومت را اندازه بگیرید و در عمق لازم سر ضربه‌خور را باز کنید.
7. هادی مسی را با بست G کالوت یا جوش احتراقی به سر میلهٔ ارت وصل کنید، دریچهٔ ارت را بگذارید و دور آن بتن بریزید.

دانلود مراحل نصب (PDF)

ابزار نصب

پتک یا چکش سبک با سری مناسب برای سر ضربه‌خور، آچار برای بستن داول و نوک، تراز یا شاقول برای عمود نگه داشتن میلهٔ ارت، و برای خاک سخت دستگاه حفاری گمانه.

اندازه‌گیری و بازدید

مقاومت الکترود را با روش افت پتانسیل (۶۲ درصد) اندازه بگیرید؛ در سیستم‌هایی که چند الکترود به هم وصل‌اند، دستگاه کلمپی هم به کار می‌رود. نتیجه را با فصل و رطوبت خاک ثبت کنید و در بازدیدهای دوره‌ای درون دریچه، سفتی بست و سلامت هادی را کنترل کنید. برای روش اندازه‌گیری، مقاومت پایانهٔ زمین چگونه اندازه‌گیری می‌شود را ببینید.

انتخاب و استعلام قیمت

برای استعلام قیمت میلهٔ ارت مس توپر، قطر (۱۶ یا ۲۰ میلی‌متر)، تعداد شاخه‌ها یا عمق مورد نیاز هر الکترود، تعداد الکترودها و متعلقات لازم (داول، نوک فولادی، سر ضربه‌خور، بست و دریچهٔ ارت) را برای کارشناسان ما بفرستید. کارشناسان ما در گروه کالوت در انتخاب قطر، روش نصب و جنس مناسب برای خاک پروژه همراه شما هستند.

جنس الکترود، مقاومت پایانهٔ زمین را تعیین نمی‌کند؛ آن را خاک و طول الکترود تعیین می‌کنند. آنچه جنس تعیین می‌کند، عمر الکترود در خاک است. میلهٔ ارت مس توپر روکشی ندارد که بشکند یا ساییده شود؛ در خاک‌های شور و در سیستم‌هایی که هادی‌ها مسی‌اند دوام بالایی دارد و اتصالش به هادی با جوش احتراقی، مس به مس است. در مقابل، مس نرم است و کنار سازه‌های فولادی دفن‌شده باید با دقت به کار رود.

مزایای میلهٔ ارت مس توپر کالوت

• مس در سراسر مقطع: خراش و ساییدگی، فلز دیگری را نمایان نمی‌کند.
• اتصال هم‌سطح: داول درون شاخه‌ها می‌نشیند و پیشانی دو شاخه به هم می‌رسد؛ سطح الکترود صاف می‌ماند.
• دوام در خاک شور و کلریدی: جایی که فولاد گالوانیزه زود خورده می‌شود.
• هم‌جنس با هادی‌های مسی: اتصال مستقیم به سیم و تسمهٔ مسی و جوش احتراقی مس به مس.
• شاخه‌های یکسان: هر شاخه در هر دو سر رزوهٔ داخلی دارد؛ ترتیب شاخه‌ها مهم نیست.
• قطر بالاتر از حداقل استاندارد: هر دو قطر ۱۶ و ۲۰ میلی‌متر از حداقل ۱۵ میلی‌متری ⁦IEC 62561-2⁩ بیشترند.

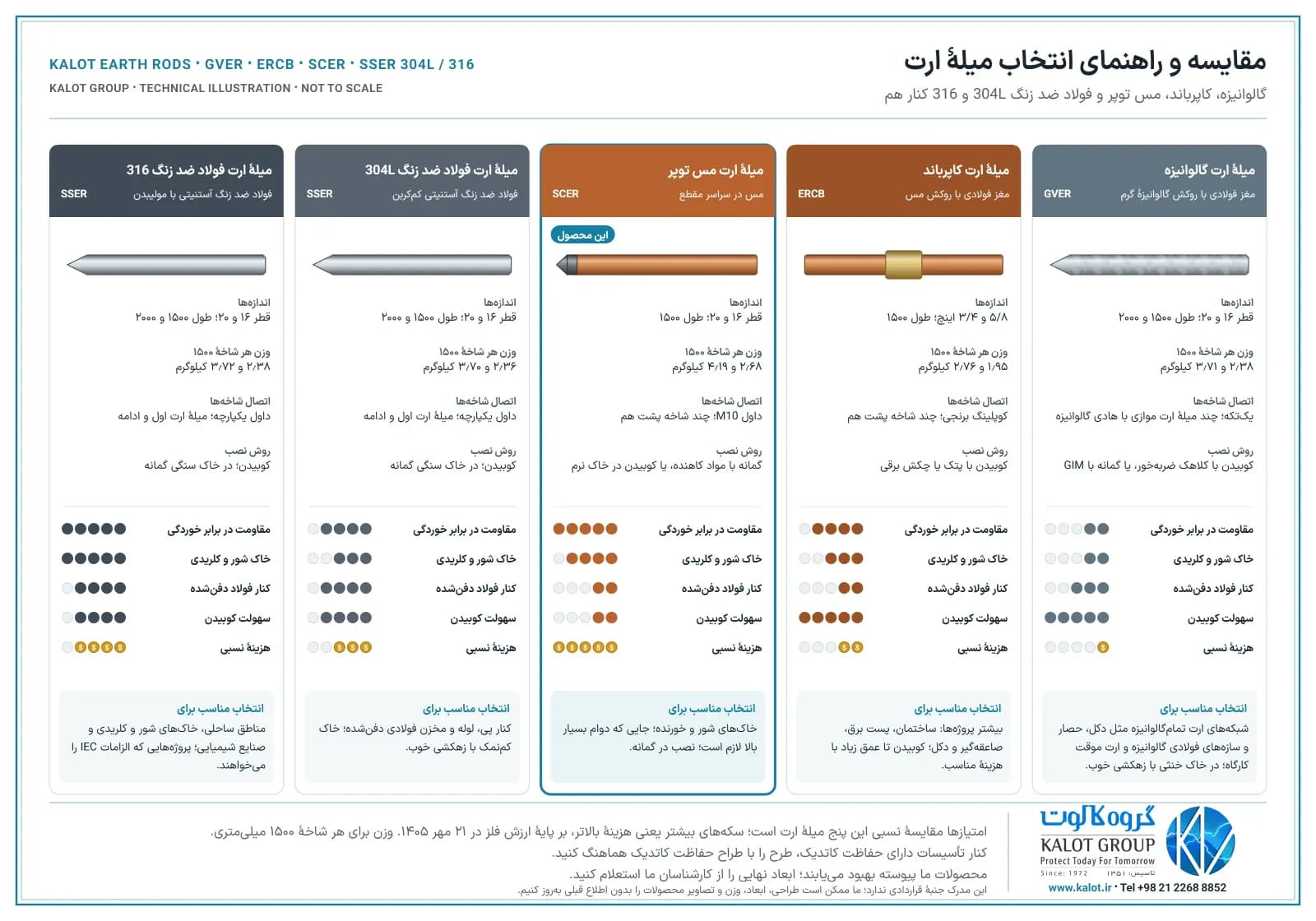

مقایسه و راهنمای انتخاب

دانلود مقایسه و راهنمای انتخاب (PDF)

جدول مقایسهٔ میله‌های ارت کالوت

این جدول در تاریخ ۲۱ مهر ۱۴۰۵ تهیه شده است. ارزش فلز بر پایهٔ قیمت رسمی بورس فلزات لندن (LME) برای مس، نیکل و روی و قیمت مرجع بازار جهانی برای فولاد، کروم و مولیبدن در همان روزها و وزن هر شاخه محاسبه شده و با تغییر قیمت فلزات تغییر می‌کند؛ قیمت فروش، هزینهٔ ساخت را هم در بر دارد. وزن‌ها برای اندازهٔ کوچک‌تر و بزرگ‌تر هر نوع است. مقاومت ارت را خاک و طول الکترود تعیین می‌کنند، نه جنس آن؛ جنس را بر پایهٔ خاک، سازه‌های فلزی اطراف و روش نصب انتخاب کنید. برای آشنایی بیشتر، انتخاب متریال مناسب برای الکترود ارت و محاسبهٔ مقاومت پایانهٔ زمین را ببینید.

اگر این شرایط را دارید، این محصولات را هم ببینید

⁦IEC 62561-2⁩ (اجزای سیستم حفاظت در برابر صاعقه؛ هادی‌ها و الکترودهای زمین) کمترین سطح مقطع میلهٔ ارت مس توپر را ۱۷۶ میلی‌متر مربع، یعنی قطر ۱۵ میلی‌متر، تعیین می‌کند؛ قطرهای ۱۶ و ۲۰ میلی‌متری ما از آن بیشترند. میلهٔ ارت مس توپر کالوت بر پایهٔ الزامات این استاندارد طراحی و ساخته می‌شود.

⁦IEC 62305-3⁩ (حفاظت سازه‌ها در برابر صاعقه) در جدول ابعاد الکترودها، قطر ۱۵ میلی‌متر را برای میلهٔ ارت مس توپر و فولاد ضد زنگ آورده است. در آرایش نوع A، به هر هادی نزولی دست‌کم یک الکترود وصل می‌شود و کمترین تعداد الکترودها دو است.

⁦IEC 60364-5-54⁩ (آرایش‌های اتصال به زمین) کمترین قطر میلهٔ ارت مس توپر قائم را ۱۵ میلی‌متر و فقط برای حفاظت در برابر برق‌گرفتگی ۱۲ میلی‌متر می‌داند و می‌خواهد در انتخاب جنس، خوردگی خاک، فلزهای ناهمجنس مجاور و جریان‌های سرگردان در نظر گرفته شود.

مبحث ۱۳ مقررات ملی ساختمان عمق الکترود قائم کوبیده‌شده را دست‌کم ۲ متر می‌خواهد، کمترین قطر میلهٔ ارت مسی را ۱۲ میلی‌متر تعیین می‌کند و در جدولی جداگانه، سازگاری فلزهای مختلف را هنگام هم‌بندی در خاک نشان می‌دهد.

⁦BS 7430⁩ (آیین کار اتصال به زمین) مس توپر را به‌ویژه برای جایی که جریان اتصالی زیاد است مناسب می‌داند و یادآوری می‌کند که فولاد درون بتن با مس سازگار است، ولی فولاد گالوانیزهٔ لخت نباید به الکترود مسی وصل شود.
