مواد کاهنده مقاومت زمین GIM
مواد کاهنده GIM محصول کربنی گروه کالوت برای خاک‌ها و محیط‌های بسیار خورنده است. مقاومت ویژهٔ آن کمتر از ۰٫۵ اهم‌متر و مقاومت پلاریزاسیون آن بیش از ۸ اهم‌مترمربع است؛ عددی که در آزمون خوردگی IEC 62561-7 برای محیط‌های خورنده اهمیت دارد. GIM گوگرد کمتر از ۱٫۲ درصد و pH بالاتر از ۱۰ دارد، در آب‌های سطحی و زیرسطحی شسته نمی‌شود و بدون تزریق دوره‌ای آب و نمک کار می‌کند. GIM را در کانال افقی، دور میلهٔ ارت یا دور صفحهٔ مسی اجرا کنید؛ در کیسه‌های ۱۵ کیلوگرمی عرضه می‌شود و مقدار مصرف را با محاسبه‌گر مصرف GIM می‌بینید. GIM با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب برای هر کیسه مخلوط می‌شود؛ ملات پس از اجرا سخت می‌شود، به هادی می‌چسبد و با آب‌های سطحی شسته نمی‌شود؛ برای همین برخی به آن «سیمان هادی» هم می‌گویند. در زمین‌های سنگلاخی که کوبیدن میلهٔ ارت سخت است، کافی است کانالی کنده شود، هادی در آن قرار گیرد و ملات GIM روی آن ریخته شود؛ GIM برای زمین‌های با مقاومت ویژهٔ بالا، کوهستانی، شنی و خشک و جاهایی که احتمال شسته شدن مواد کاهنده هست هم مناسب است.
قابلیت‌های کلیدی ®GIM
وقتی خاک خورنده است، مادهٔ اطراف الکترود باید فراتر از مقاومت اولیهٔ زمین سنجیده شود؛ GIM کربنی گروه کالوت برای همین پروژه‌ها ساخته شده است.
مناسب محیط‌های بسیار خورنده
®GIM محصول تخصصی این خانواده برای پروژه‌هایی است که خورندگی محیط در انتخاب ماده اهمیت دارد. مقاومت پلاریزاسیون اعلام‌شدهٔ آن بیش از ۸ اهم‌مترمربع است.
- پایه کربنی
- مناسب شرایط بسیار خورنده مقاومت ویژهٔ پایین
مقاومت ویژهٔ پایین
مقاومت ویژهٔ اعلام‌شدهٔ ®GIM کمتر از ۰٫۵ اهم‌متر است. این مشخصه، رسانایی خود ماده را برای بررسی در طراحی سیستم زمین نشان می‌دهد.
- مشخصهٔ الکتریکی قابل اندازه‌گیری
- قابل بررسی در کنار داده‌های خاک پروژه
پشتوانهٔ آزمون‌های فنی
انتخاب ®GIM به یک توصیف تبلیغاتی محدود نمی‌شود. گزارش‌های آزمون مقاومت ویژه، مقاومت پلاریزاسیون و سایر بررسی‌های فنی، داده‌هایی برای ارزیابی محصول در اختیار مهندس قرار می‌دهند.
- گزارش آزمون مقاومت ویژه و پلاریزاسیون
- مستندات فنی برای بررسی پیش از انتخاب
متناسب با روش‌های مختلف اجرا
®GIM را می‌توان مطابق دستور اجرای محصول در طرح‌های چاه ارت، الکترود ارت میله‌ای و کانال افقی به کار برد. روش و مقدار مصرف باید با آرایش الکترود و شرایط محل تعیین شود.
- چاه ارت و میلهٔ ارت
- کانال افقی
مشخصات فنی و اطلاعات تکمیلی
مواد کاهنده GIM | Ground Improving Material
مواد کاهنده GIM گروه کالوت، با بیش از ۲۰ سال سابقه، نخستین مادهٔ کاهندهٔ مقاومت زمین با پایهٔ کربنی در ایران است و در زمان ورود به بازار جای روش‌های سنتی مانند نمک، زغال و خاک رس را گرفت. مقاومت ویژهٔ GIM کمتر از ۰٫۵ اهم‌متر و مقاومت پلاریزاسیون آن بیش از ۸ اهم‌مترمربع است؛ عددی که در آزمون خوردگی IEC 62561-7 برای خاک‌های خورنده اهمیت دارد و GIM را برای پروژه‌های صنعتی، نیروگاهی و نفت‌وگاز مناسب می‌کند.
GIM گوگرد کمتر از ۱٫۲ درصد و pH بالاتر از ۱۰ دارد، در آب‌های سطحی و زیرسطحی شسته نمی‌شود، رطوبت را جذب می‌کند و به هادی ارت می‌چسبد؛ برای همین بدون تزریق دوره‌ای آب و نمک کار می‌کند.
مطابقت با استاندارد
ما GIM را طبق استانداردهای IEC 62561-7 و IGS-I-EL-001 تولید می‌کنیم. برای اطمینان بیشتر مشتریان، به درخواست ما آزمایشگاه‌ها نمونهٔ آزمون GIM را به‌صورت سرزده از انبار برمی‌دارند؛ گزارش‌های آزمون، از جمله گزارش آزمایشگاه متالورژی رازی و دانشگاه‌های معتبر ایران، در بخش مدارک همین صفحه آمده است.
GIM را در کانال افقی، دور میلهٔ ارت یا دور صفحهٔ مسی اجرا کنید؛ تعداد کیسهٔ لازم را با محاسبه‌گر مصرف GIM ببینید.

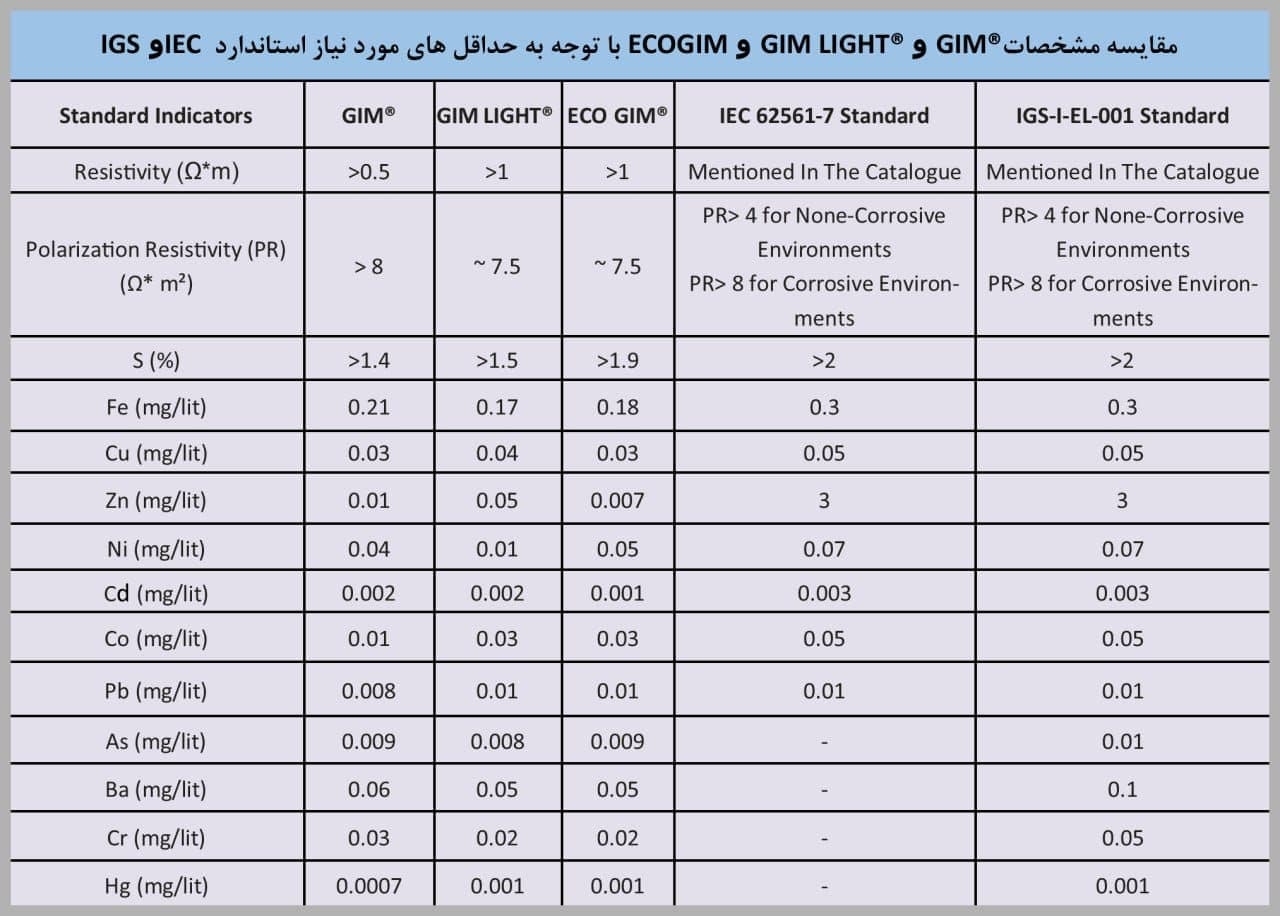

ویژگی | مقدار |
|---|---|
پایهٔ ماده | کربنی (Carbon Base) |
جایگاه محصول در ایران | نخستین مادهٔ کاهنده مقاومت زمین با پایهٔ کربنی در ایران |

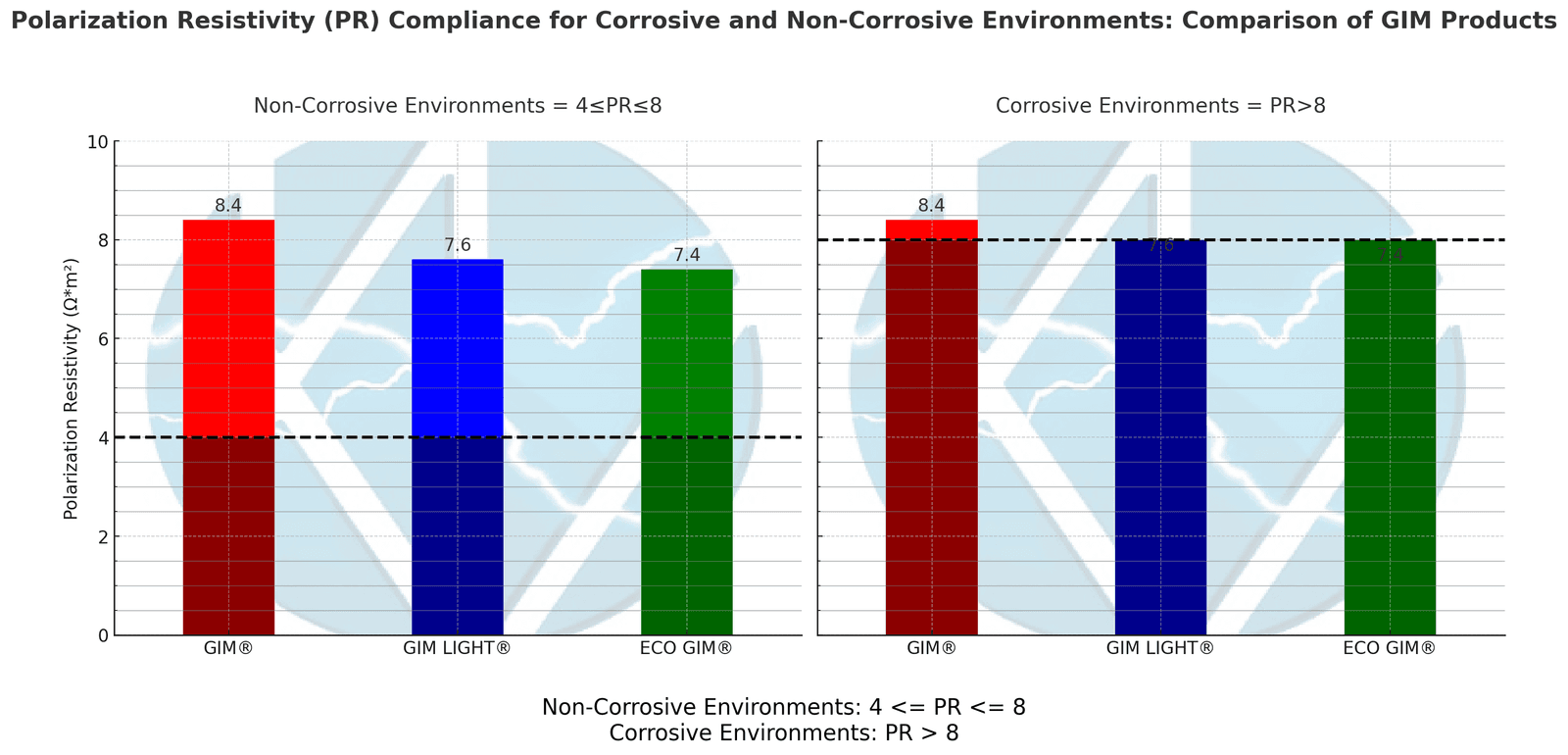

مقاومت پلاریزاسیون | بیش از ۸ اهم‌مترمربع (Ω·m²) |
شرایط کاربرد | مناسب برای محیط‌ها و خاک‌های بسیار خورنده |
استانداردها و نمونه‌برداری | IEC 62561-7 و IGS-I-EL-001؛ نمونه‌برداری سرزده توسط آزمایشگاه‌های معتبر |
مقاومت ویژهٔ ماده | کمتر از ۰٫۵ اهم‌متر |
رسانایی الکتریکی | بیش از ۲۰۰ میلی‌زیمنس بر سانتی‌متر (mS/cm) |
pH و اثر بر هادی ارت | pH بالاتر از ۱۰؛ بدون خورندگی برای هادی ارت |
حلالیت در محیط‌های اسیدی | کمتر از ۲۲٪ |
میزان گوگرد | کمتر از ۱٫۲٪ |
گواهی عدم خورندگی | دارای گواهی و تأییدیهٔ مربوط به عدم خورندگی |
مدارک زیست‌محیطی | دارای گواهی عدم آلایندگی و نتیجهٔ آزمون آبشویی (Leaching) |
گواهی‌های آزمایشگاهی | گواهی‌های صادرشده از جمله توسط آزمایشگاه متالورژی رازی و دانشگاه‌های معتبر ایران |
صادرات | عرضه به کشورهای اروپایی و آسیایی؛ مستندات صادراتی بنا به درخواست از کالوت قابل دریافت است |
مقاومت در برابر شسته‌شدن | مقاوم در برابر شسته‌شدن با آب‌های سطحی و زیرسطحی |
نگهداری دوره‌ای | بدون نیاز به تزریق دوره‌ای آب و نمک |
رطوبت‌پذیری | دارای قابلیت جذب رطوبت |
چسبندگی به هادی ارت | دارای خاصیت چسبندگی طولانی‌مدت به هادی ارت |
دوام عملکرد | مقاومت الکتریکی در طول زمان ثابت می‌ماند |
سهولت اجرا | اجرای ساده با امکان صرفه‌جویی در زمان نصب |
ابعاد کیسه | ۱۰ × ۴۰ × ۴۰ سانتی‌متر |
چگالی ماده | ۹۰۰ کیلوگرم بر مترمکعب |

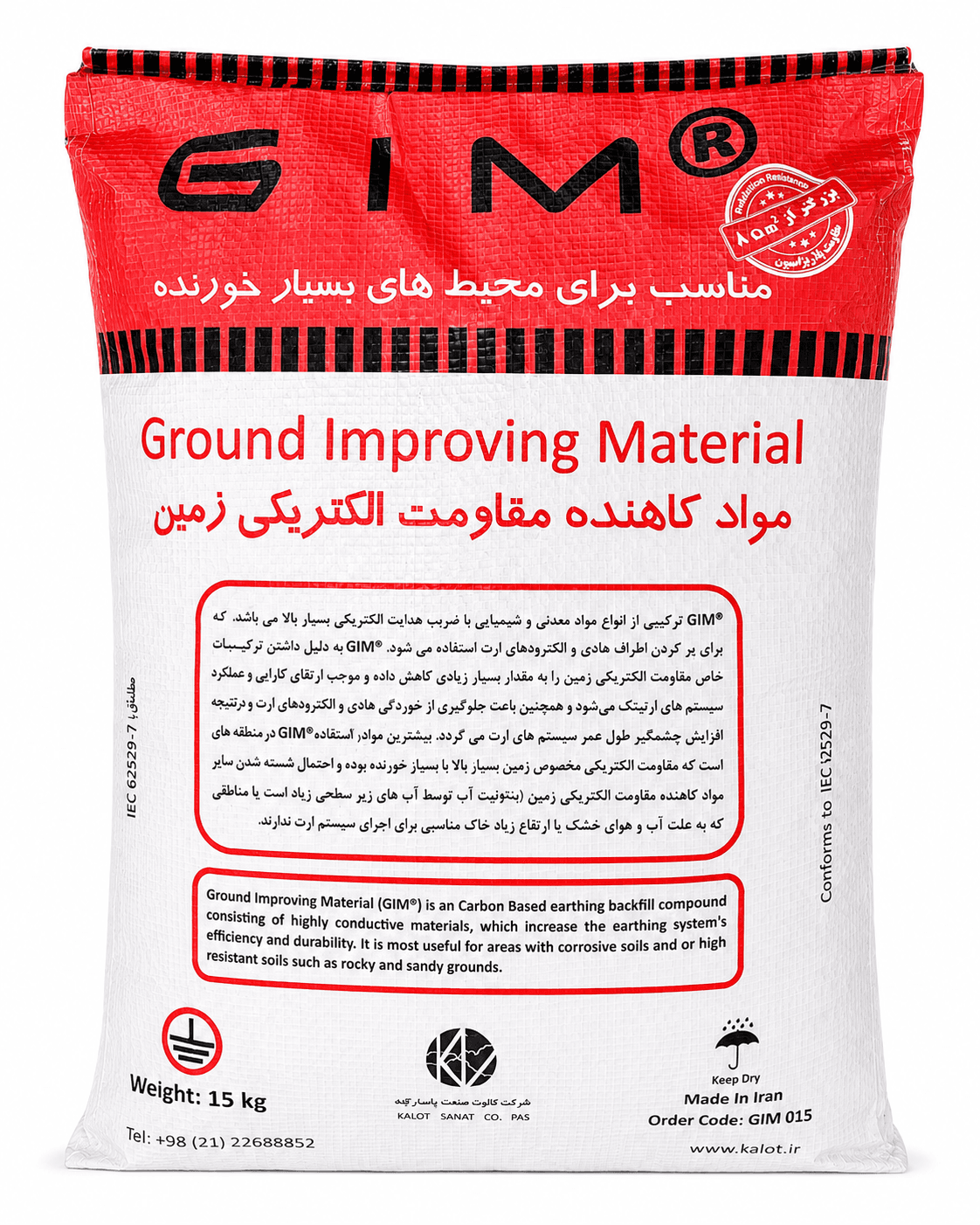

وزن هر کیسه | ۱۵ کیلوگرم |
جنس کیسه | کامپوزیت |
| ویژگی | مقدار |
|---|---|
| استاندارد | IEC 62561-7 و IGS-I-EL-001 |
مدارک و دانلودها
کاتالوگ و دیتاشیت
گواهی‌ها و گزارش‌های آزمون
- گزارش آزمون درصد کربن مواد کاهنده مقاومت زمین GIM | دانشگاه تربیت مدرس ۲۰۲۳انگلیسی · 2023
- گزارش آزمون انطباق IEC 62561-7 مواد کاهنده مقاومت زمین GIM | مرکز پژوهش متالورژی رازی ۲۰۱۳فارسی · 2013
- گزارش آزمون انطباق IEC 62561-7 مواد کاهنده مقاومت زمین GIM | دانشگاه تربیت مدرس ۲۰۱۶چندزبانه · 2016
- گزارش آزمون انطباق IEC 62561-7 مواد کاهنده مقاومت زمین GIM | دانشگاه تربیت مدرس ۲۰۱۸چندزبانه · 2018
- گزارش آزمون آبشویی (لیچینگ) مواد کاهنده مقاومت زمین GIM | دانشگاه تربیت مدرس ۲۰۱۷انگلیسی · 2017
- گزارش آزمون pH و حلالیت مواد کاهنده مقاومت زمین GIM | دانشگاه صنعتی امیرکبیر ۲۰۱۱فارسی · 2011
- گزارش آزمایش مقاومت ویژه خاک (GIM)
