معرفی کامل محصول
بست برنجی دو پارچه اتصال تسمه به دیوار
کد سفارش: DCC 253 · DCC 303

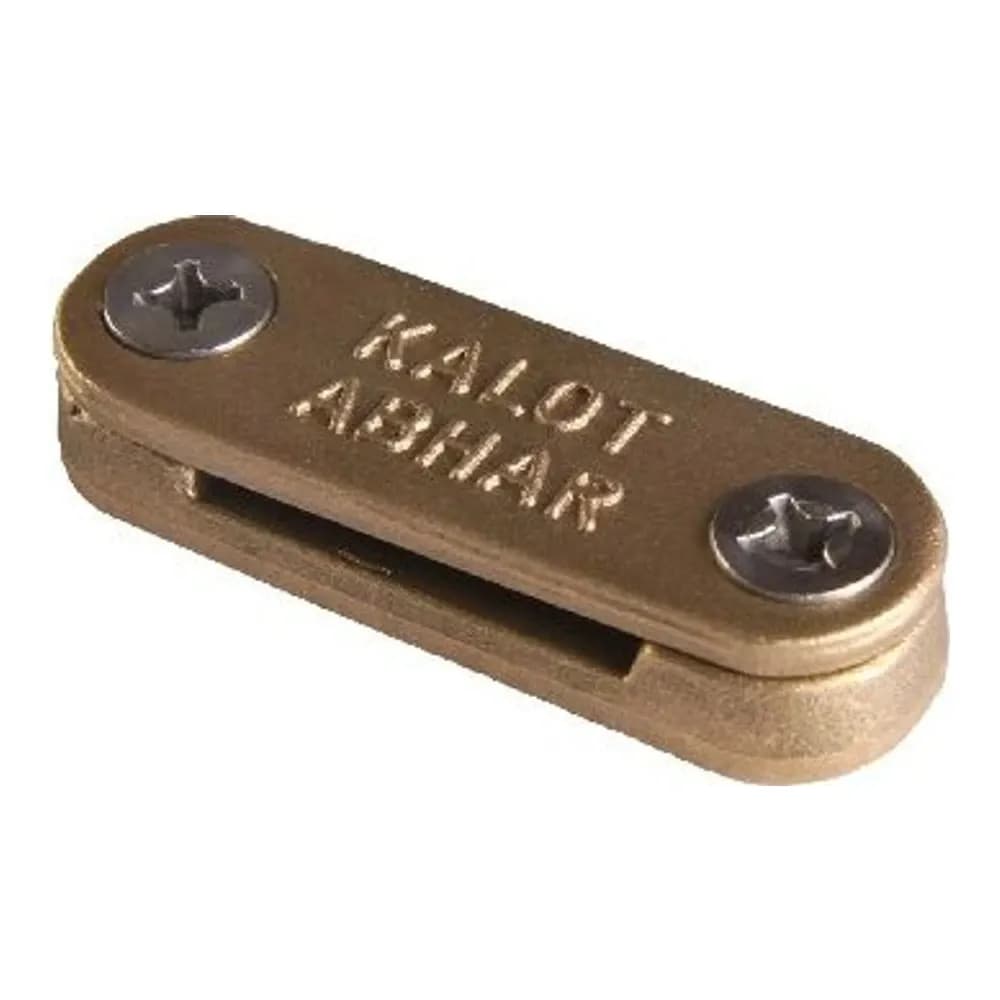

بست برنجی دو پارچه اتصال تسمه به دیوار کالوت (Tape DC Clip) تسمهٔ مسی هادی نزولی و هادیهای بام را محکم و مرتب روی دیوار و سطوح ساختمان نگه میدارد.
بست از دو قطعهٔ برنجی آهنگریشده ساخته میشود: قطعهٔ زیرین از سوراخ میانی خود با پیچ و رولپلاک روی دیوار بسته میشود، تسمه روی آن قرار میگیرد و قطعهٔ رویی با دو پیچ استنلس استیل روی قطعهٔ زیرین بسته میشود تا تسمه در شیار میان دو قطعه مهار شود.
ما این بست را در دو مدل می‌سازیم: DCC 253 برای تسمهٔ ۲۵×۳ و DCC 303 برای تسمهٔ ۳۰×۳ میلیمتر. نام KALOT ABHAR روی قطعهٔ رویی حک شده است.
سه بست در هر متر، تسمه‌ای که همیشه سر جایش است
هادی نزولی تسمه‌ای در تمام طول نما وزن خودش را روی بستها می‌گذارد و باید در برابر باد و نیروهای جریان صاعقه جابه‌جا نشود؛ برای همین در سیستمهای طراحی‌شده بر اساس NF C 17‑102 سه بست در هر متر نصب میشود. بست برنجی دو پارچهٔ کالوت با بدنهٔ آهنگریشده و دو پیچ استنلس استیل برای همین کار ساخته شده است.
دو قطعه، نصب مرحله‌به‌مرحله
اول قطعهٔ زیرین روی دیوار بسته میشود، بعد تسمه روی آن قرار میگیرد و قطعهٔ رویی با دو پیچ بسته میشود؛ تنظیم مسیر تسمه ساده است.
برنج آهنگریشده و پیچ استنلس استیل
بدنهٔ برنجی با تسمهٔ مسی سازگار است و پیچ‌های استنلس استیل مانع خوردگی و شل شدن اتصال در فضای باز می‌شوند.
دو مدل برای تسمههای رایج
DCC 253 برای تسمهٔ ۲۵×۳ و DCC 303 برای تسمهٔ ۳۰×۳ میلیمتر؛ تسمه دقیق در شیار بست می‌نشیند.
مهار محکم در برابر باد و وزن تسمه
استحکام مکانیکی بدنه، وزن تسمه را روی نماهای بلند تحمل میکند و مسیر هادی را صاف و ثابت نگه میدارد.
برای هادی نزولی و شبکهٔ بام
روی دیوارهای آجری، بتنی و سنگی، جان‌پناه و بام؛ هر جا تسمهٔ مسی باید مرتب و قابل بازدید بماند.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست دو پارچه اتصال تسمه به دیوار (Tape DC Clip) |
کاربرد | نگهداری تسمهٔ مسی هادی نزولی و هادیهای بام روی سطوح ساختمانی |
تسمه | DCC 253: ۲۵×۳؛ DCC 303: ۳۰×۳ میلیمتر |
جنس بدنه | برنج (آهنگریشده) |
پیچها | ۲ عدد، استنلس استیل، سرچهارسو |
ساختار | دو قطعه: قطعهٔ زیرین با سوراخ میانی برای نصب روی دیوار؛ قطعهٔ رویی با دو پیچ؛ تسمه در شیار میان دو قطعه |
نصب روی دیوار | قطعهٔ زیرین با یک پیچ و رولپلاک از سوراخ میانی به دیوار بسته میشود |
ابعاد | DCC 253: 50 × 20 × 10 mm؛ DCC 303: 60 × 20 × 10 mm |
نشانه‌گذاری | KALOT ABHAR روی قطعهٔ رویی |
کد سفارش | DCC 253 ، DCC 303 |
محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.
کد سفارش | تسمه (mm) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
DCC 253 | 25×3 | 50 | 20 | 10 |
DCC 303 | 30×3 | 60 | 20 | 10 |
مدل را بر اساس ابعاد تسمهٔ مسیر انتخاب کنید. برای تسمههای دیگر یا سفارش تعداد بالا، کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان می‌کنند.
برای نمایش بزرگ کلیک کنید

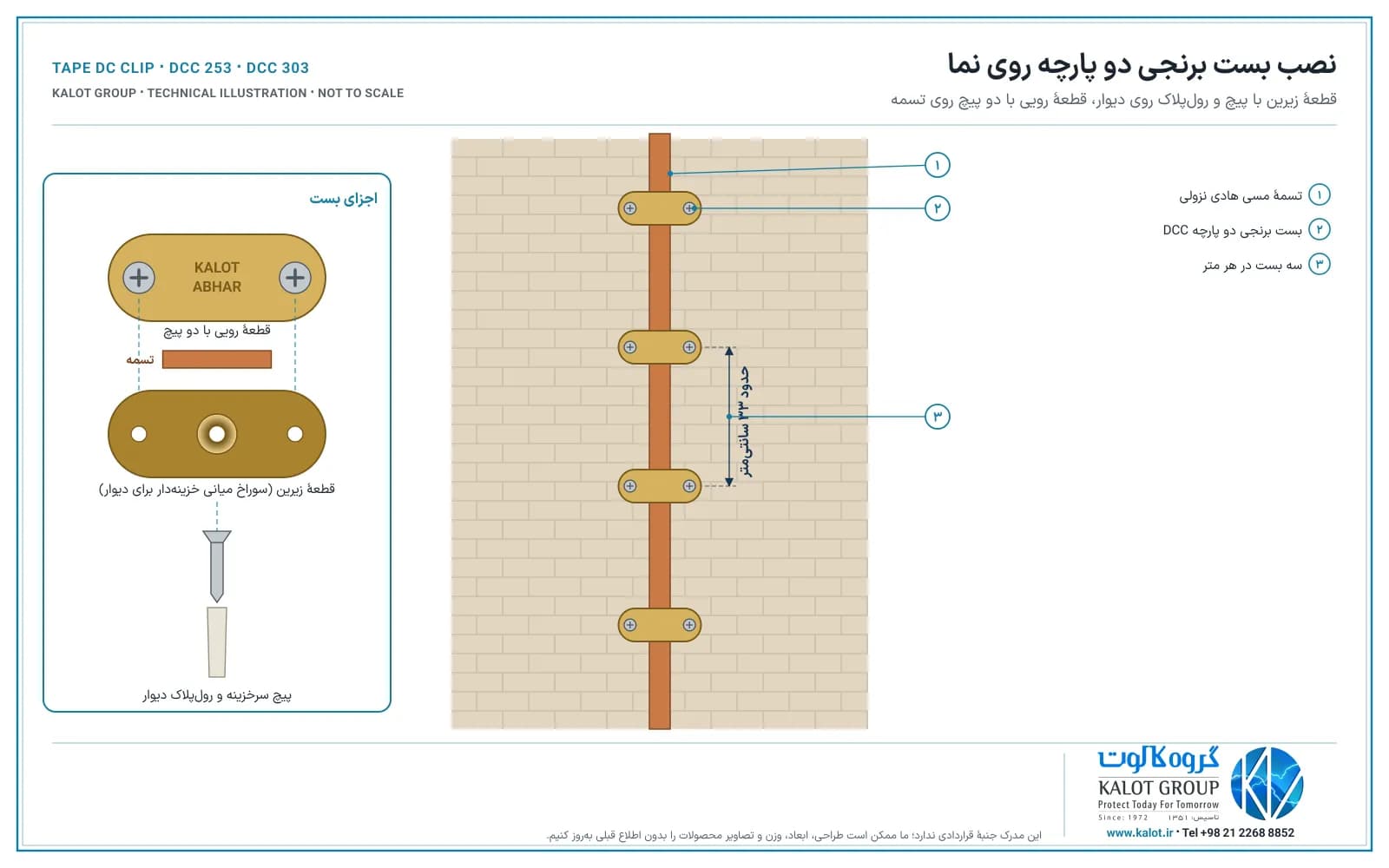

نقشهٔ ابعادی کالوت قطعهٔ رویی با دو پیچ و نوشتهٔ KALOT ABHAR، قطعهٔ زیرین با سوراخ میانی نصب و دو سوراخ پیچ، و نمای جانبی با شیار تسمه را نشان می‌دهد. DCC 253: L 50 · W 20 · H 10 mm؛ DCC 303: L 60 · W 20 · H 10 mm. فایل‌های PDF و SVG در بخش «مدارک و دانلودها» همین صفحه آمده است.
برای نمایش بزرگ کلیک کنید

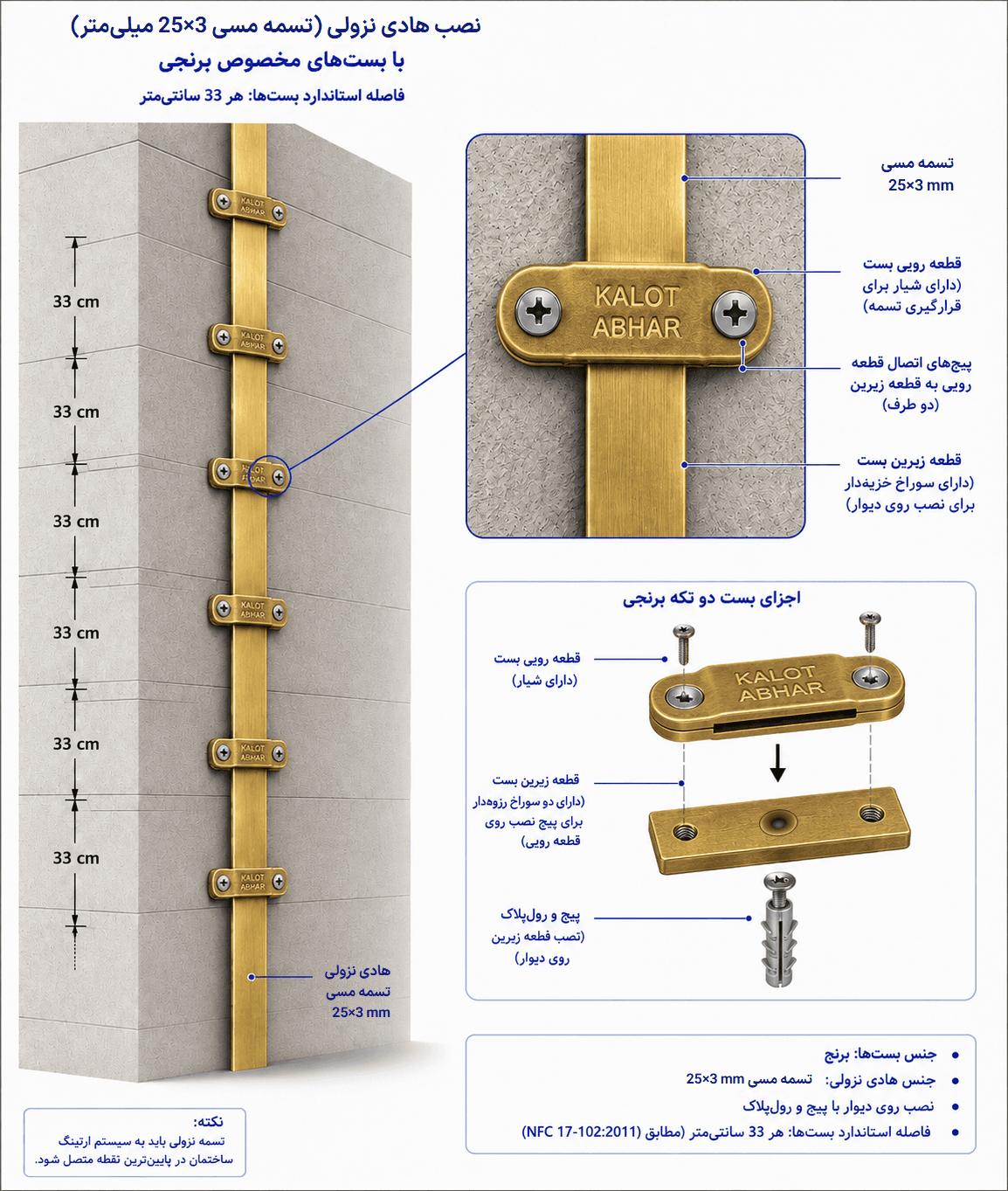

اینفوگرافیک نصب بست برنجی دو پارچهٔ کالوت روی تسمهٔ مسی 25×3 میلیمتر: بستها با فاصلهٔ ۳۳ سانتیمتر (سه بست در هر متر) روی مسیر هادی نزولی می‌نشینند، قطعهٔ زیرین از سوراخ میانی خزینه‌دار با پیچ و رولپلاک به دیوار بسته میشود و قطعهٔ رویی با دو پیچ استنلس استیل تسمه را در شیار خود مهار میکند.
برای نمایش بزرگ کلیک کنید
کاربرد
- نگهداری تسمهٔ هادی نزولی روی نمای ساختمان، از بام تا اتصال تست؛
- مهار تسمههای شبکهٔ بام و جان‌پناه؛
- نگهداری تسمههای ارت و همبندی روی دیوارها و سازه‌ها.
فاصلهٔ بستها
تعداد و فاصلهٔ بستها را طراح سیستم تعیین میکند؛ دو مرجع رایج در پروژه‌های ایران چنین توصیه می‌کنند:
نوع سیستم و محل نصب | فاصلهٔ بستها |
|---|---|
صاعقهگیر الکترونیکی (ESE)، هادی نزولی (NF C 17‑102) | سه بست در هر متر (هر ۳۳ سانتیمتر) |
سیستم متعارف، هادی نزولی تا ارتفاع ۲۰ متر؛ راهنمای رایج بر پایهٔ IEC 62305‑3 | حداکثر ۱ متر |
سیستم متعارف، هادی نزولی بالاتر از ۲۰ متر | حداکثر ۰٫۵ متر |
هادی افقی روی بام، جان‌پناه یا دیوار | حداکثر ۰٫۵ متر |
ترتیب نصب
- مدل بست را بر اساس ابعاد تسمه انتخاب کنید.
- مسیر تسمه را روی دیوار مشخص کنید و محل بستها را طبق فاصلهٔ طرح علامت بزنید.
- قطعهٔ زیرین هر بست را با پیچ و رولپلاک متناسب با جنس دیوار، از سوراخ میانی روی سطح ببندید.
- تسمه را بدون پیچش روی قطعه‌های زیرین قرار دهید.
- قطعهٔ رویی را بگذارید و دو پیچ استنلس استیل را به‌تدریج و یکنواخت سفت کنید تا تسمه در شیار مهار شود.
- در پایان، صاف بودن مسیر تسمه و محکم بودن همهٔ بستها را بازدید کنید.
انتخاب بست مناسب برای تسمه
- بست برنجی آهنگریشده برای تسمهٔ ۲۵×۳ و ۳۰×۳: همین بست، DCC 253 / DCC 303.

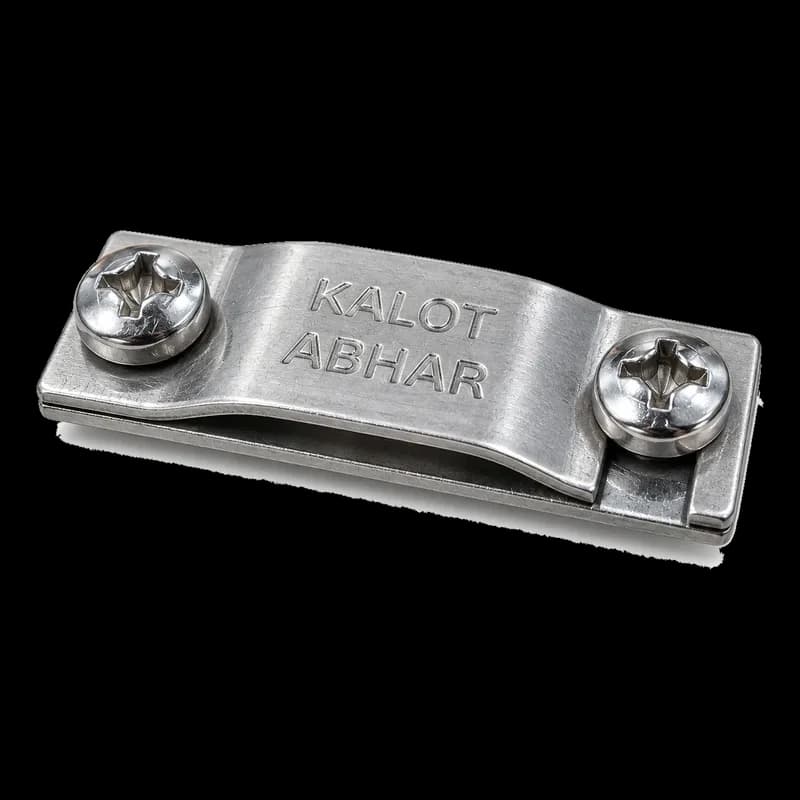

- بست دو پارچهٔ ورقی از استنلس استیل برای تسمهٔ ۲۰ تا ۳۰ میلیمتر: بست دوپارچه استنلس استیل اتصال تسمه به دیوار.
- وقتی تسمه باید با فاصله از دیوار عبور کند: پایهٔ فاصله‌دهندهٔ هادی نزولی BPH 76.

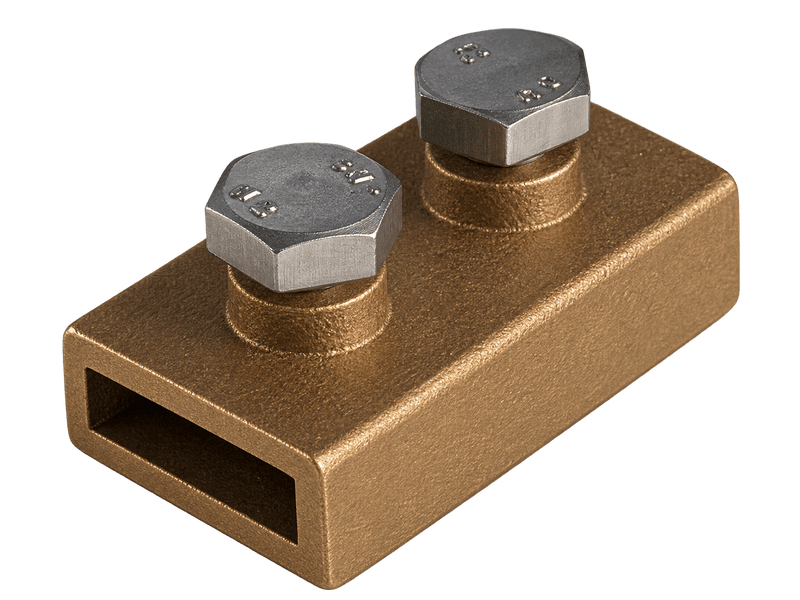

- ادامهٔ مسیر تسمه در امتداد هم: بست اتصال دو راه تسمه به تسمه.
- نقطهٔ تست پایین هادی نزولی: سکسیونر برنجی SKADL 100.
نکات فنی
- بدنهٔ برنجی با تسمهٔ مسی سازگار است؛ برای تسمههای آلومینیومی یا فولاد گالوانیزه از بست هم‌جنس همان تسمه استفاده کنید.
- پیچها را یکنواخت سفت کنید؛ این بست نگهدارندهٔ مکانیکی است و برای اتصال الکتریکی تسمه‌ها به یکدیگر از بست‌های اتصال کالوت استفاده کنید.
استانداردهای زیر الزامات نگهدارنده‌های هادی و فاصلهٔ نصب آن‌ها را بیان می‌کنند:
IEC 62561‑4 (نگهدارنده‌های هادی)
این استاندارد الزامات و آزمون‌های نگهدارنده‌های هادی سیستم حفاظت در برابر صاعقه، از جمله مقاومت مکانیکی و دوام در برابر شرایط محیطی، را تعیین میکند.
IEC 62305‑3 (طراحی و اجرای سیستم)
هادیهای نزولی باید به‌گونه‌ای مهار شوند که نیروهای الکترودینامیکی جریان صاعقه و نیروهای مکانیکی مانند باد باعث شکستن یا شل شدن آن‌ها نشود.
NF C 17‑102 (صاعقه‌گیرهای الکترونیکی)
هادی نزولی با سه بست در هر متر روی سطح ساختمان مهار میشود. نکات مهم استاندارد NFC 17-102 را در این مقاله بخوانید.
پرسش‌های متداول
بست برنجی دو پارچه تسمه به دیوار چه کاربردی دارد؟
این بست تسمهٔ مسی هادی نزولی و هادیهای بام را محکم و مرتب روی دیوار و سطوح ساختمانی نگه میدارد.
کدام مدل را انتخاب کنم؟
DCC 253 برای تسمهٔ ۲۵×۳ و DCC 303 برای تسمهٔ ۳۰×۳ میلیمتر.
بست چطور روی دیوار نصب میشود؟
قطعهٔ زیرین از سوراخ میانی با پیچ و رولپلاک به دیوار بسته میشود، تسمه روی آن قرار میگیرد و قطعهٔ رویی با دو پیچ استنلس استیل روی قطعهٔ زیرین بسته میشود.
فاصلهٔ بستها روی هادی نزولی چقدر باشد؟
در سیستمهای صاعقهگیر الکترونیکی (ESE) سه بست در هر متر، یعنی هر ۳۳ سانتیمتر؛ در سیستمهای متعارف برای هادی نزولی تا ارتفاع ۲۰ متر حداکثر ۱ متر و بالاتر از آن ۰٫۵ متر. فاصلهٔ نهایی را طراح سیستم تعیین میکند.
جنس بست و پیچها چیست؟
بدنهٔ بست از برنج آهنگریشده و دو پیچ آن از استنلس استیل است.
بست برنجی بهتر است یا بست استیل تسمه به دیوار؟
بست برنجی آهنگریشده با تسمهٔ مسی همخانواده است و بدنهٔ محکمی دارد. نسخهٔ ورقی استنلس استیل ما برای تسمههای ۲۰ تا ۳۰ میلیمتر هم ارائه میشود؛ انتخاب به طرح پروژه و سلیقهٔ کارفرما بستگی دارد.
آیا این بست اتصال الکتریکی ایجاد میکند؟
خیر؛ این بست نگهدارندهٔ مکانیکی تسمه روی دیوار است. برای اتصال تسمه‌ها به یکدیگر از بست اتصال دو راه تسمه به تسمهٔ کالوت استفاده کنید.
آیا این بست برای هادی گرد هم مناسب است؟
خیر؛ این بست برای تسمه ساخته شده است. برای هادی گرد مسی از بست برنجی دوپارچه سیم به دیوار کالوت استفاده کنید.
