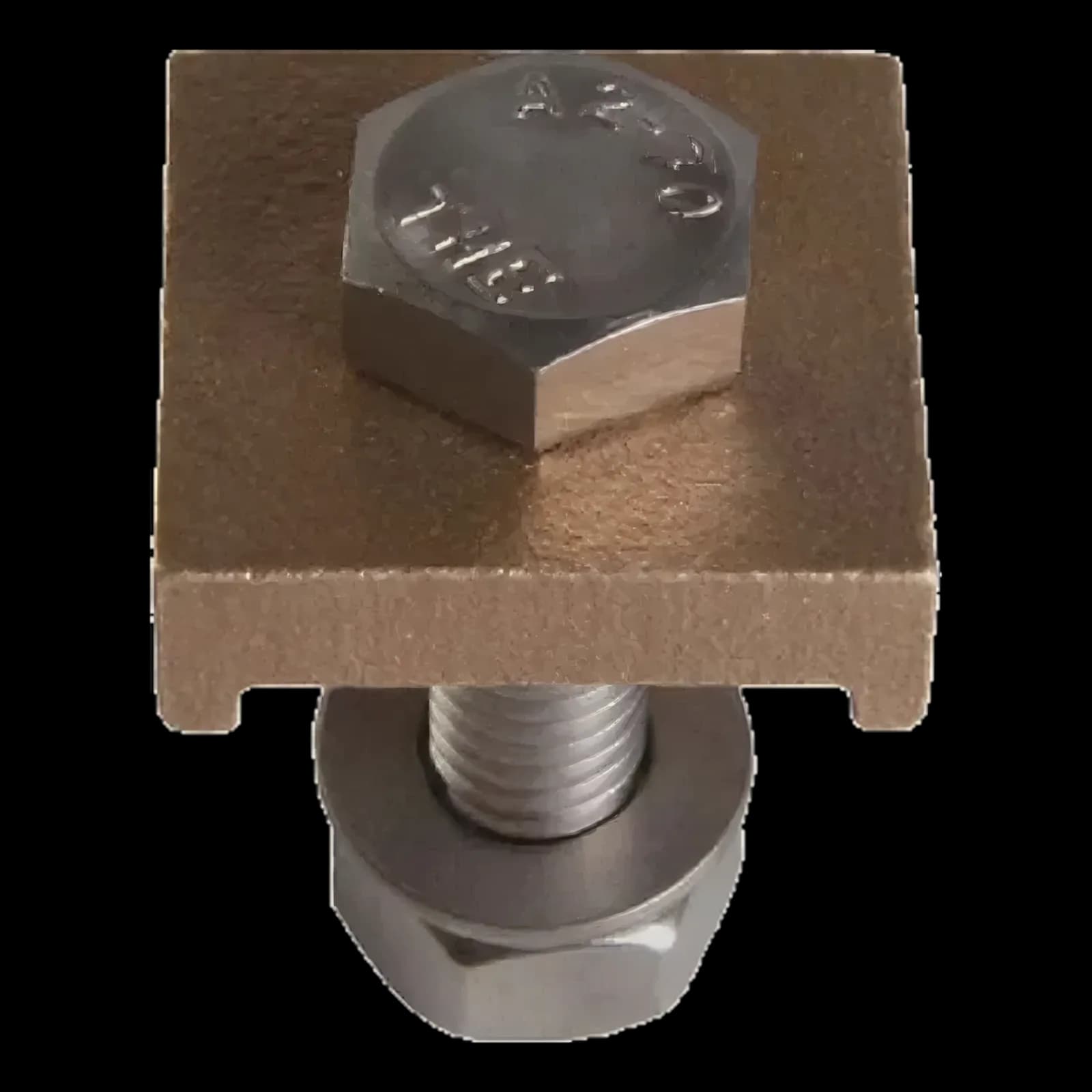

بست همبندی تسمه به صفحه فلزی

پیچ این بست از فولاد زنگ‌نزن ⁦A2-70⁩ است.

محل L، W و H در تب «نقشهٔ فنی و ابعاد» نشان داده شده است. برای تسمه با سایز دیگر یا فولاد با ضخامت زیاد، پیش از سفارش با کارشناسان فنی ما هماهنگ کنید.

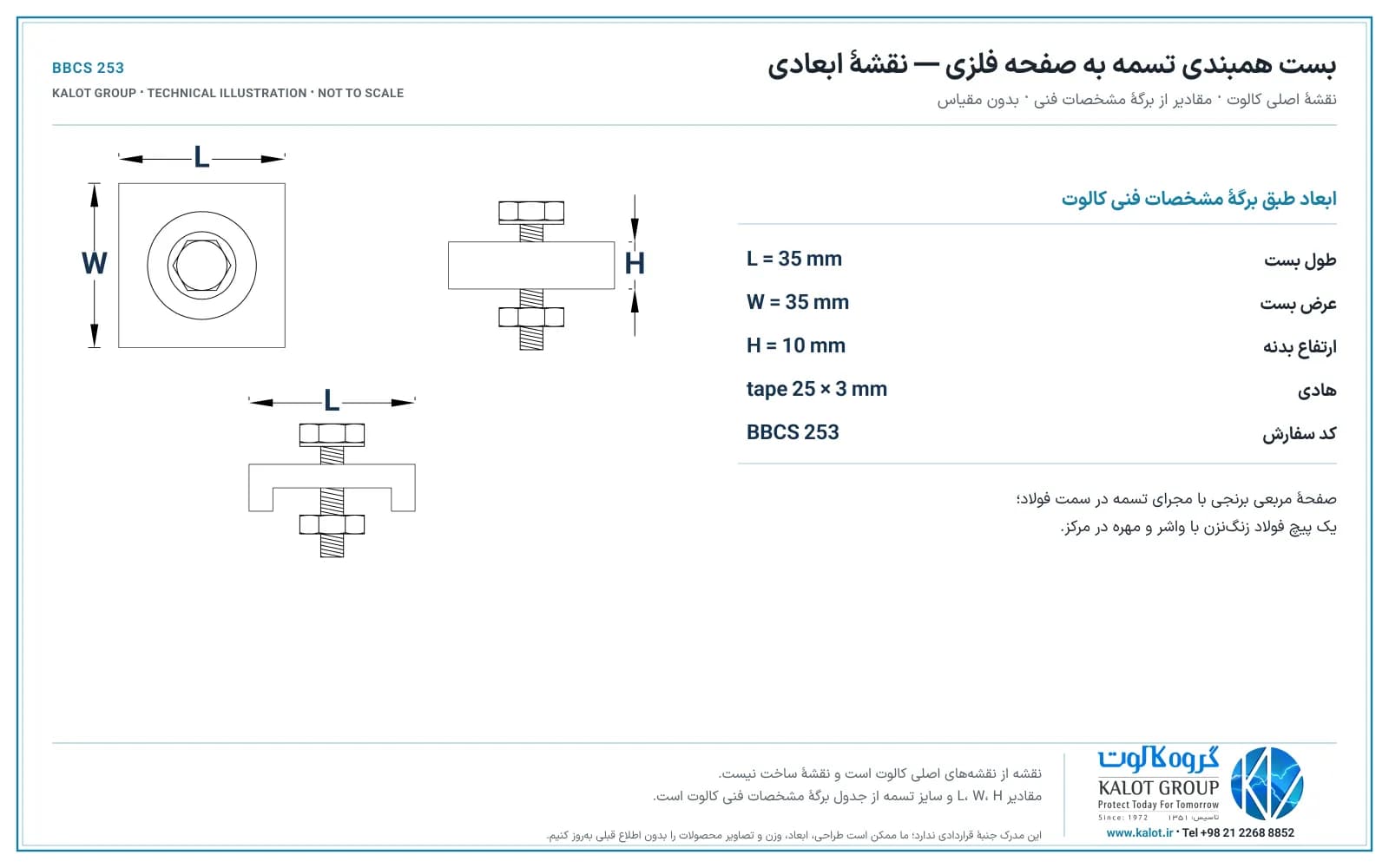

نقشهٔ سه‌نمای کالوت، نمای روبه‌رو با سر پیچ، نمای جانبی با دو لبهٔ کف بست (مجرای تسمه) و نمای مقطع با پیچ، واشر و مهره را نشان می‌دهد. ابعاد: ⁦L = 35 · W = 35 · H = 10 mm⁩، برای تسمهٔ ⁦25 × 3 mm⁩. نقشه نقشهٔ ساخت نیست؛ فایل‌های PDF و SVG آن و نقشهٔ نصب کالوت در بخش «کاتالوگ‌ها و مدارک» همین صفحه آمده است.

کاربرد

این بست برای همبند کردن سازه‌های فولادی تخت با تسمهٔ مسی به کار می‌رود؛ مانند اتصال بال ستون یا تیر فولادی، ورق و صفحهٔ فلزی، اسکلت فلزی سوله و سازه‌های فلزی بام به هادی‌های سیستم حفاظت در برابر صاعقه یا به شبکهٔ زمین. تسمه پس از اتصال به فولاد، به‌عنوان هادی همبندی به هادی نزولی، شینهٔ همبندی یا شبکهٔ زمین ادامه می‌یابد. اینکه کدام اجزای فلزی و در چه نقاطی همبند شوند، در طراحی سیستم و طبق مقررات محلی تعیین می‌شود.

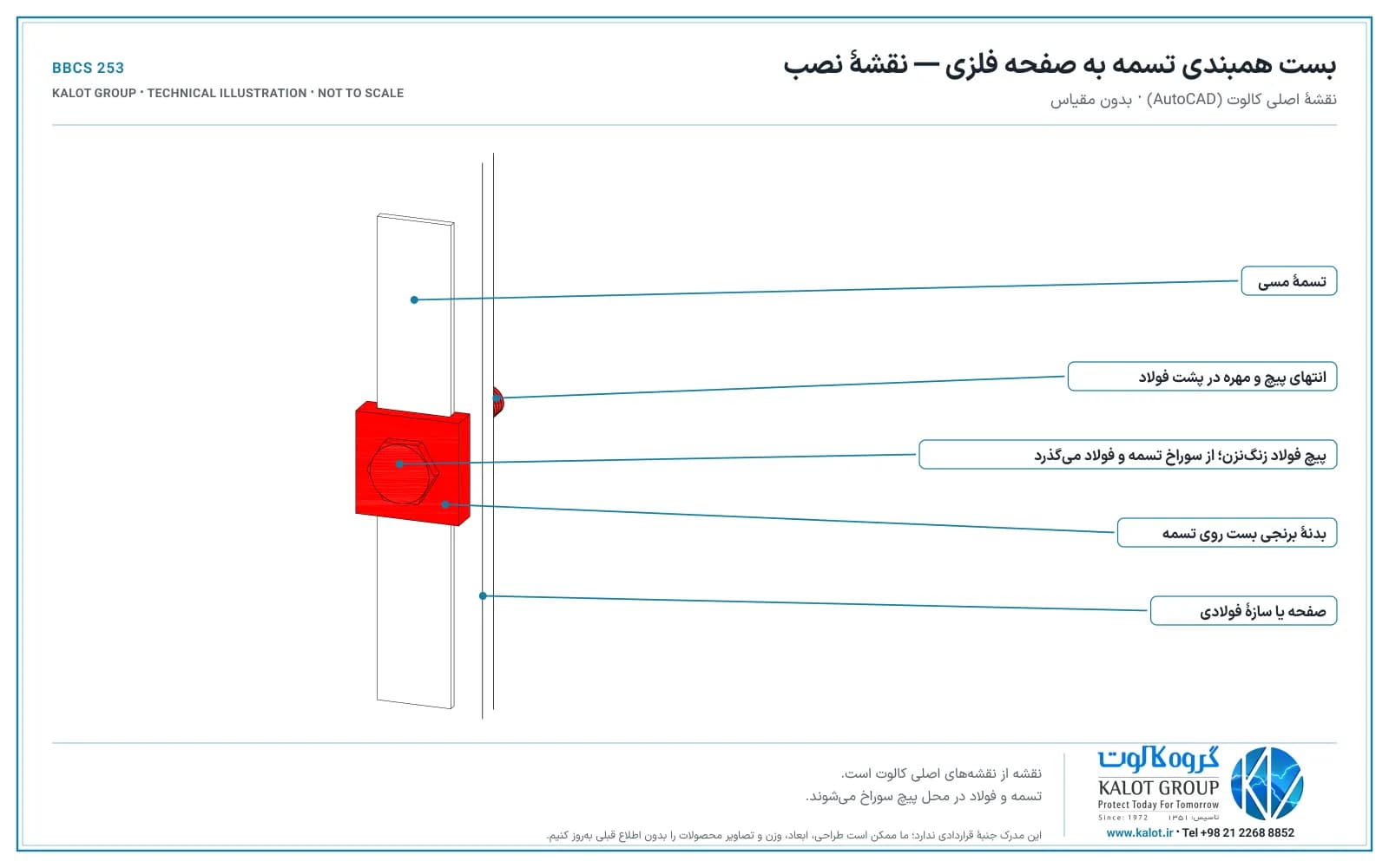

شماتیک این تب، نمونه‌ای از اجرای بست روی بال یک ستون فولادی را نشان می‌دهد؛ نقشهٔ نصب اصلی کالوت (ایزومتریک) در گالری و بخش مدارک همین صفحه آمده است.

انتخاب میان بست‌های همبندی کالوت

• سطح تخت فولادی، مانند بال ستون، تیر یا ورق: همین بست، ⁦BBCS 253⁩.
• لولهٔ فلزی با قطر بزرگ: بست یکپارچه همبندی تسمه به لوله (⁦WMPB 026⁩).
• لولهٔ آب باران، نرده و اجسام دایره‌ای با قطرهای مختلف: بست دو پارچه همبندی تسمه به لوله (⁦RWPB 026⁩).
• نگه‌داشتن تسمهٔ هادی نزولی روی دیوار، بدون همبندی: بست یکپارچه تسمه به دیوار.

ترتیب نصب

1. محل همبندی را طبق طرح انتخاب کنید؛ سطح فولاد باید تخت باشد و پشت آن برای بستن واشر و مهره در دسترس باشد.
2. سوراخ کردن اعضای باربر سازه (ستون، تیر) باید با تأیید مهندس سازه انجام شود.
3. محل تماس روی فولاد را از رنگ، زنگ، آلودگی و پوشش سست پاک کنید تا تسمه با فلز تمیز تماس داشته باشد.
4. تسمه و فولاد را در محل پیچ سوراخ کنید؛ اندازهٔ سوراخ را متناسب با پیچ تحویلی انتخاب کنید و پلیسهٔ لبهٔ سوراخ را بگیرید.
5. تسمه را روی فولاد قرار دهید، بست را طوری روی تسمه بگذارید که دو لبهٔ کف آن دو طرف تسمه قرار گیرند، و پیچ را از بست، تسمه و فولاد عبور دهید.
6. واشر و مهره را در پشت فولاد ببندید و به‌تدریج سفت کنید تا بست صاف و کامل روی تسمه بنشیند.
7. ادامهٔ تسمه را به هادی نزولی، شینهٔ همبندی یا شبکهٔ زمین وصل کنید و پس از نصب، محکم بودن اتصال و پیوستگی الکتریکی مسیر را کنترل کنید.
8. محل برداشته‌شدهٔ رنگ یا پوشش اطراف اتصال را طبق طرح دوباره محافظت کنید.

نکات فنی و محدودیت‌ها

• این بست با پیچ و مهرهٔ عبوری کار می‌کند؛ روی مقاطع بسته (مانند قوطی و لوله) یا جایی که پشت فولاد در دسترس نیست، این روش به‌تنهایی قابل اجرا نیست. برای لوله‌ها از بست‌های همبندی تسمه به لوله استفاده کنید.
• در بست‌های برنجی کالوت، استفاده از پیچ فولاد زنگ‌نزن به کاهش ریسک خوردگی در محل اتصال و حفظ پایداری مکانیکی اتصال در طول زمان کمک می‌کند؛ به‌ویژه در محیط‌های مرطوب یا خورنده.
• تماس مس و برنج با فولاد، به‌ویژه فولاد گالوانیزه و در حضور رطوبت، می‌تواند شرایط خوردگی گالوانیکی را در محل اتصال تشدید کند. محافظت از اتصال پس از نصب و انتخاب روش آن با طراح سیستم است.
• سازهٔ فولادی فقط وقتی می‌تواند بخشی از مسیر جریان صاعقه باشد که پیوستگی الکتریکی آن تأیید شده باشد؛ این بست، اتصال تسمه به فولاد را برقرار می‌کند و جایگزین بررسی پیوستگی سازه نیست.

بازرسی و نگهداری

این اتصال را در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه و ارتینگ از نظر شل شدن پیچ و مهره، خوردگی محل تماس، آسیب رنگ یا پوشش اطراف و آسیب مکانیکی تسمه بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازه‌گیری کنید. پس از هر باز و بسته کردن، سطح تماس را تمیز و مهره را دوباره به‌صورت یکنواخت سفت کنید.

استانداردهای زیر مرجع طراحی، اجرا و انتخاب قطعات اتصال در سیستم حفاظت در برابر صاعقه هستند.

استاندارد طراحی سیستم: ⁦IEC 62305-3⁩

این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه می‌پردازد؛ از جمله استفاده از اجزای فلزی سازه با پیوستگی الکتریکی مطمئن به‌عنوان بخشی از سیستم، و همبندی هم‌پتانسیل اجزای فلزی برای جلوگیری از جرقهٔ خطرناک. اتصال‌ها باید پایدار باشند و در بازرسی‌های دوره‌ای کنترل شوند. انتخاب نقاط همبندی و روش اتصال به سازه بر عهدهٔ طراح سیستم است.
