معرفی کامل محصول
بست مربعی اتصال چهار راه تسمه به تسمه
آخرین بهروزرسانی:

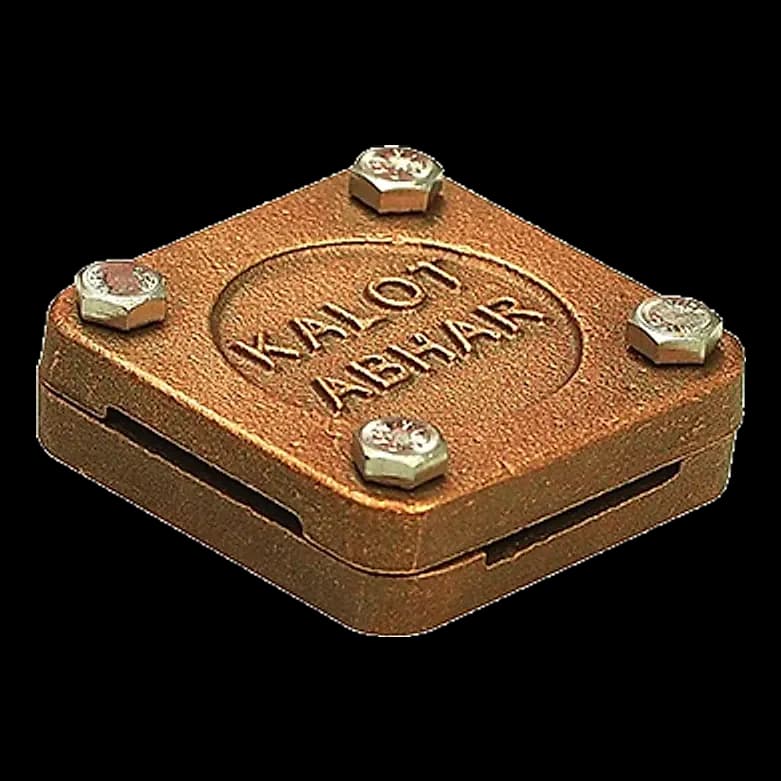

بست مربعی چهارراه کالوت برای اتصال تسمهٔ تخت به تسمهٔ تخت هم مسی هم استیل در شبکهٔ هادیهای سیستم حفاظت در برابر صاعقه و ارتینگ به کار میرود. دو تسمه میان شیارهای تعبیه شده در قطعهٔ بالایی (روکش) و قطعهٔ پایینی (پایه) قرار میگیرند و با بستن چهار پیچ فولاد زنگنزن در چهار گوشه، هر دو هادی بهصورت مکانیکی و هم الکتریکی و یکنواخت به هم متصل می شوند؛ یک سوراخ فرورفتهٔ جداگانه در مرکز قطعهٔ پایینی، بست را به سازه وصل میکند. هندسهٔ چهارراه اجازه میدهد با همین بست، اتصال تقاطعی، انشعاب T و اتصال مستقیم تسمه اجرا شود. این محصول در سه مدل STCC 253، STCC 303 و STCC 505 برای تسمهٔ با ابعاد مختلف. 25×3، 30×3 و 50×5 میلیمتر تولید میگردند
ما این بست را برای اتصالهای تمیز، محکم و قابل بازرسی در شبکهٔ تسمهٔ مسی یا فولاد ضدزنگ پروژهٔ شما تأمین میکنیم.
بست مربعی چهار راه تسمه به تسمه چه کاری انجام میدهد؟
در شبکهٔ تسمهٔ ای سیستم حفاظت در برابر صاعقه و ارتینگ، هر جا دو تسمه چه از جنس مس و چه از جنس فولاد ضدزنگ به هم میرسند یا مسیر منشعب میشود، به قطعهای نیاز است که بدون جوشکاری، اتصالی محکم هم از نظر مکانیکی و همه از نظر الکتریکی و قابل بازرسی برقرار کند. در بست مربعی کالوت، دو تسمه میان قطعهٔ بالایی (روکش) با دایرهٔ مرکزی و نوشتهٔ برجستهٔ برند KALOT ABHAR و قطعهٔ پایینی (پایه) قرار میگیرند و چهار پیچ فولاد زنگنزن در چهار گوشه، دو قطعه را روی تسمهها میبندند. یک سوراخ فرورفتهٔ جداگانه در مرکز قطعهٔ پایینی، بست را مستقل از این چهار پیچ به سازه یا دیوار ثابت و متصل مینماید.
سه آرایش اتصال با یک بست
- اتصال تقاطعی: دو تسمه عمود بر هم از بست عبور میکنند و در محل تقاطع به هم متصل میشوند؛ مسیر هر دو تسمه ادامه دارد.
- انشعاب T: یک تسمه از بست عبور میکند و تسمهٔ دیگر در همان نقطه خاتمه مییابد و منشعب میشود.
- اتصال مستقیم: دو سر یک تسمه در یک امتداد به هم میرسند و بست نقطهٔ پیوند آنهاست.
کاربرد در شبکهٔ پایانههای هوایی و هادیهای نزولی
بیشترین کاربرد این بست در اتصالات مربوط به پایانههای هوایی (شبکهٔ تسمهٔ روی بام) و هادیهای نزولی سیستم حفاظت در برابر صاعقه است؛ بهویژه در طراحیهایی که بر اساس IEC 62305 اجرا میشوند. تعداد و محل دقیق بستها را طراح سیستم بر اساس مسیر هادی ها و الزامات استاندارد در هر پروژه تعیین میکند.
چرا چهار پیچ؟
چهار پیچ در چهار گوشهٔ بدنه قرار دارند و محل تقاطع تسمهها در مرکز، میان آنهاست؛ بنابراین با سفتکردن یکنواخت و ضربدری پیچها، نیروی بستن بهصورت متقارن روی ناحیهٔ تماس دو تسمه وارد میشود. در نقشهٔ ساخت کالوت ابهر، عمق کانال هر قطعه کمتر از ضخامت تسمه است؛ بنابراین در نوع اتصال تقاطعی، با بستن پیچها دو تسمه در محل تقاطع مستقیماً روی هم فشرده میشوند.
جنس و سازگاری مواد
بدنهٔ بست از برنج با کیفیت و پیچهای آن از فولادضدزنگ است؛ برنج با تسمهٔ مسی همخانواده است با تسمه استیل هم همخوانی دارد . لازم به ذکر است که این بست مناسب تسمههای فولادی، گالوانیزه یا آلومینیومی نیست؛ زیرا بین آنها خوردگی ایجاد میشود. شرکت کالوت برای این اتصالات نیز محصولات خاص خود راتوید مینماید.
نکات نصب و بازرسی
اگر بست باید به سازه ثابت شود، ابتدا قطعهٔ پایینی را از سوراخ فرورفتهٔ مرکزی آن با پیچ سرخزینه به سطح ثابت کنید تا سر پیچ زیر تسمهها قرار گیرد؛ پس از گذاشتن تسمهها، این سوراخ دیگر در دسترس نیست. سطح تسمهها و بست را از رنگ، چربی یا اکسید سنگین تمیز کنید، تسمهها را روی پایه بگذارید، قطعهٔ بالایی را قرار دهید و چهار پیچ گوشه را ابتدا با دست ببندید و سپس بهتدریج و ضربدری سفت کنید. در بازدیدهای دورهای، محکم بودن پیچها و نبود خوردگی یا تغییر رنگ غیرعادی را کنترل کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازهگیری کنید.
انتخاب مدل مناسب
مدل بست بر اساس ابعاد تسمهٔ مورد استفاده انتخاب میشود: STCC 253 برای تسمهٔ 25×3، STCC 303 برای تسمهٔ 30×3 و STCC 505 برای تسمهٔ 50×5 میلیمتر (خانوادهٔ تسمههای بزرگتر). ارتفاع بست از 13 به 22 میلیمتر افزایش مییابد؛ فضای نصب را بر همین اساس در نظر بگیرید. برای ابعاد دیگر تسمه، پیش از سفارش با گروه کالوت هماهنگ کنید؛ برای اتصال سادهتر دو تسمه در یک امتداد، بست اتصال دو راه تسمه به تسمه کالوت هم گزینهٔ دیگری است.
اطلاعات فنی محصول
ویژگی | مقدار |
|---|---|
نوع محصول | بست مربعی چهارراه اتصال تسمه به تسمه (Square Tape Clamp) |
جنس بدنه | برنج |
جنس پیچها | فولاد زنگنزن |
تعداد پیچ روکش | ۴ عدد (چهار گوشه) |
سوراخ ثابتکردن پایه | ۱ سوراخ فرورفته در مرکز قطعهٔ پایینی، جدا از چهار پیچ روکش |
ساختار | دو قطعه؛ قطعهٔ بالایی با دایرهٔ مرکزی با نوشتهٔ برجستهٔ KALOT ABHAR، قطعهٔ پایینی با سوراخ ثابتکردن پایه |
نوع هادی | تسمهٔ مسی و استیل تخت (دو تسمه در هر بست) |
نوع اتصال | مکانیکی پیچی؛ آرایش تقاطعی، T و مستقیم |
کاربرد اصلی | شبکهٔ تسمهٔ پایانههای هوایی، هادیهای نزولی و ارتینگ |
مدلهای قابل ارائه | STCC 253، STCC 303، STCC 505 |
استانداردهای مرتبط | IEC 62561-1 (قطعات اتصال) و IEC 62305-3 (طراحی و اجرای سیستم)؛ بهعنوان مرجع. |
روش انتخاب مدل | بر اساس ابعاد تسمهٔ مسی (۲۵×۳، ۳۰×۳ یا ۵۰×۵ میلیمتر) |
ابعاد و کد سفارش
کد محصول | سایز تسمه (mm) | L (mm) | W (mm) | H (mm) |
|---|---|---|---|---|
STCC 253 | 25×3 | 60 | 60 | 13 |
STCC 303 | 30×3 | 70 | 70 | 14 |
STCC 505 | 50×5 | 79 | 79 | 22 |
L طول، W عرض و H ارتفاع بست است؛ محل هر بعد در نقشهٔ تب «نقشه فنی و ابعاد» نشان داده شده است. برای تسمه با ابعاد دیگر، پیش از سفارش با ما هماهنگ کنید.
برای نمایش بزرگ کلیک کنید

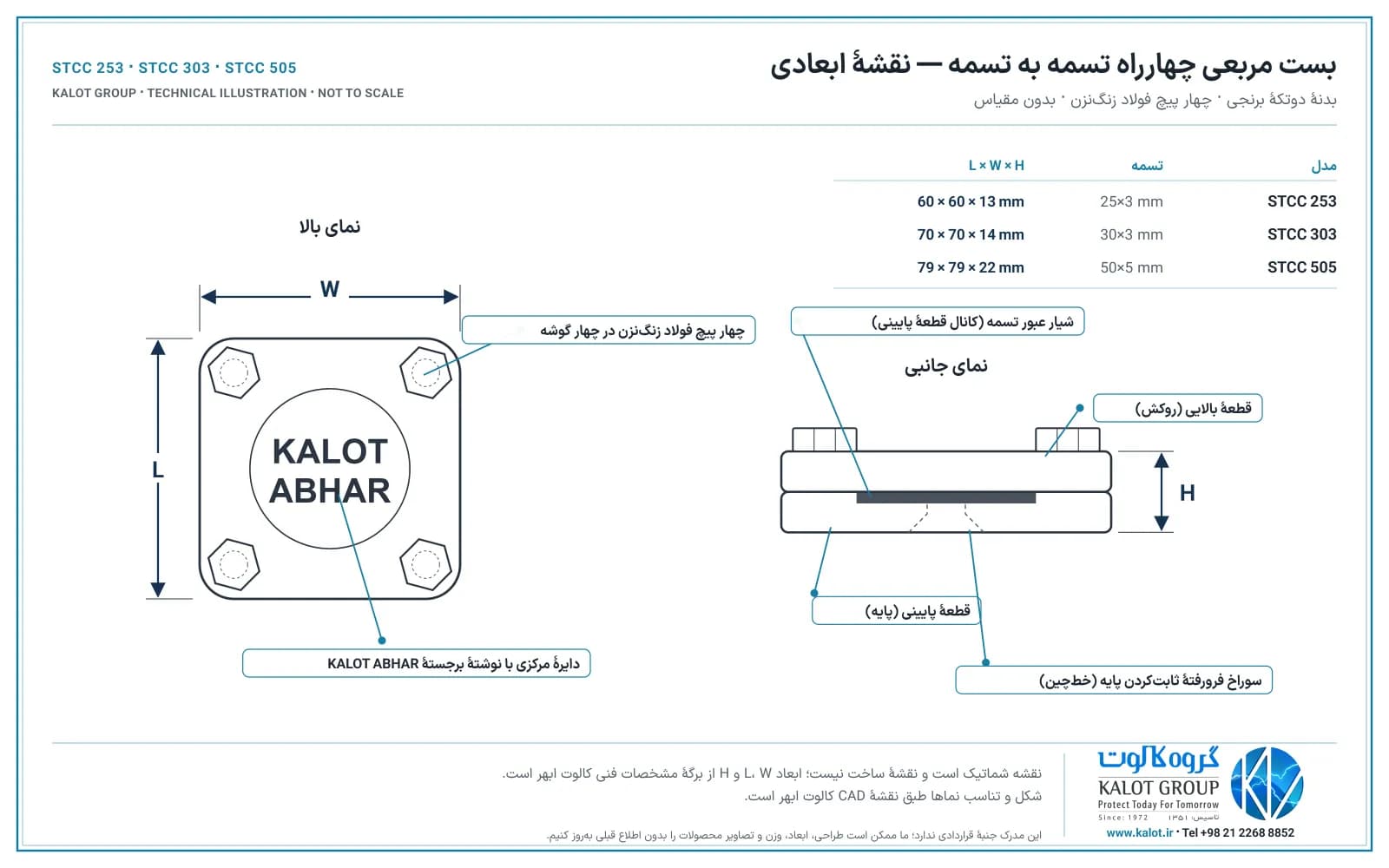

نقشه، نمای بالا و جانبی بست را با علامتهای L، W و H نشان میدهد و جدول ابعاد سه مدل کنار آن آمده است. نقشه شماتیک است و نقشهٔ ساخت نیست.
دریافت نقشه: PDF · SVG (برداری)
آرایشهای اتصال
- اتصال تقاطعی: دو تسمه عمود بر هم از بست عبور میکنند و در محل تقاطع به هم متصل میشوند؛ مسیر هر دو ادامه دارد.
- انشعاب T: یک تسمه از بست عبور میکند و تسمهٔ دیگر در همان نقطه خاتمه مییابد و منشعب میشود.
- اتصال مستقیم: دو سر تسمه در یک امتداد به هم میرسند و بست نقطهٔ پیوند آنهاست.
محل کاربرد
بیشترین کاربرد این بست در اتصالات شبکهٔ پایانهٔ هوایی (شبکهٔ تسمهٔ روی بام) و هادیهای نزولی سیستم حفاظت در برابر صاعقه است: تقاطعهای داخل شبکه با اتصال تقاطعی و محل رسیدن تسمهها به لبهٔ شبکه با انشعاب T اجرا میشوند. تعداد و محل بستها را طراح سیستم بر اساس مسیر هادی در هر پروژه تعیین میکند.
روی دیوار، معمولاً هادی نزولی در کانال قطعهٔ پایینی و حلقهٔ افقی یا تسمهٔ انشعاب در کانال عمود قطعهٔ بالایی قرار میگیرد؛ پایهٔ بست پیش از گذاشتن تسمهها از سوراخ مرکزی به دیوار پیچ میشود و خود هادیها در فاصلهٔ میان بستها با بست یکپارچهٔ تسمه به دیوار کالوت مهار میشوند. در محل بست، تسمه کمی از دیوار فاصله میگیرد تا در کانال بنشیند.
چرا چهار پیچ؟
چهار پیچ در چهار گوشهٔ بدنه قرار دارند و محل تقاطع تسمهها در مرکز، میان آنهاست؛ بنابراین با سفتکردن یکنواخت و ضربدری پیچها، نیروی بستن بهصورت متقارن روی ناحیهٔ تماس دو تسمه وارد میشود. در نقشهٔ ساخت کالوت ابهر، عمق کانال هر قطعه کمتر از ضخامت تسمه است؛ بنابراین در اتصال تقاطعی، با بستن پیچها دو تسمه در محل تقاطع مستقیماً روی هم فشرده میشوند. جدا بودن سوراخ ثابتکردن پایه از این چهار پیچ هم یک مزیت عملی دارد: باز و بستن پیچهای روکش برای بازرسی یا سفتکردن مجدد، مهار بست روی سازه را تغییر نمیدهد.
انتخاب مدل
مدل بست بر اساس ابعاد تسمهٔ مسی انتخاب میشود: STCC 253 برای تسمهٔ 25×3، STCC 303 برای تسمهٔ 30×3 و STCC 505 برای تسمهٔ 50×5 میلیمتر (خانوادهٔ تسمههای بزرگتر). ارتفاع بست از 13 به 22 میلیمتر افزایش مییابد؛ فضای نصب را بر همین اساس در نظر بگیرید. برای ابعاد دیگر تسمه، پیش از سفارش با گروه کالوت هماهنگ کنید؛ برای اتصال سادهتر دو تسمه در یک امتداد، بست اتصال دو راه تسمه به تسمه کالوت هم گزینهٔ دیگری است.
ترتیب نصب
- سطح تسمهها و بست را از رنگ، چربی، گرد و اکسید سنگین پاک کنید.
- اگر بست باید به سازه ثابت شود، ابتدا قطعهٔ پایینی را از سوراخ فرورفتهٔ مرکز آن با پیچ سرخزینه به سطح ثابت کنید؛ سر پیچ باید همسطح یا پایینتر از سطح پایه باشد، چون پس از گذاشتن تسمهها این سوراخ زیر آنها قرار میگیرد.
- تسمهها را در آرایش مورد نیاز (تقاطعی، T یا مستقیم) روی قطعهٔ پایینی بگذارید.
- قطعهٔ بالایی را روی تسمهها بگذارید، طوری که سوراخهای چهار گوشه روبهروی سوراخهای پایه باشند.
- چهار پیچ گوشه را ابتدا با دست ببندید، سپس بهتدریج و ضربدری سفت کنید تا دو قطعه یکنواخت روی تسمهها بنشینند.
- پس از نصب، بررسی کنید که تسمهها میان دو قطعه لق نباشند و فاصلهٔ دو قطعه در چهار گوشه یکسان باشد.
جنس و سازگاری مواد
بدنهٔ بست از برنج و پیچهای آن از فولاد زنگنزن است؛ برنج با تسمهٔ مسی همخانواده است. اگر شبکه با تسمهٔ فولادی گالوانیزه یا آلومینیومی اجرا میشود یا نصب در محیط خورنده یا زیر خاک است، سازگاری مواد را پیش از اجرا با واحد فنی گروه کالوت هماهنگ کنید.
بازرسی و نگهداری
در بازرسیهای دورهای سیستم حفاظت در برابر صاعقه، این اتصال را از نظر شل شدن پیچها، آسیب مکانیکی، خوردگی یا تغییر رنگ غیرعادی بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازهگیری کنید. پس از هر باز و بسته کردن، پیچها را دوباره بهصورت یکنواخت و ضربدری سفت کنید.
استانداردهای زیر برای شناخت الزامات این نوع قطعه و جایگاه آن در سیستم معرفی شدهاند.
استاندارد طراحی سیستم: IEC 62305-3
این استاندارد به طراحی، اجرا، بازرسی و نگهداری سیستم حفاظت در برابر صاعقهٔ سازه میپردازد؛ شبکهٔ تسمهٔ پایانهٔ هوایی و هادیهای نزولی از جمله بخشهایی است که این استاندارد الزامات آن را تعیین میکند. انتخاب محل و تعداد بستهای تسمه بر عهدهٔ طراح سیستم است.
بستهای چهارراه سیم و تسمه
مدارک و دانلودها
نقشهها و شماتیکها
- شماتیک اجرایی بست مربعی روی دیوار: هادی نزولی، حلقهٔ افقی و انشعاب T (PDF)زبان: فارسی (در زبانه جدید باز میشود)
- نقشهٔ ابعادی بست مربعی چهارراه تسمه به تسمه (PDF)زبان: فارسی (در زبانه جدید باز میشود)
- سه آرایش اتصال تقاطعی، T و مستقیم با بست مربعی (PDF)زبان: فارسی (در زبانه جدید باز میشود)

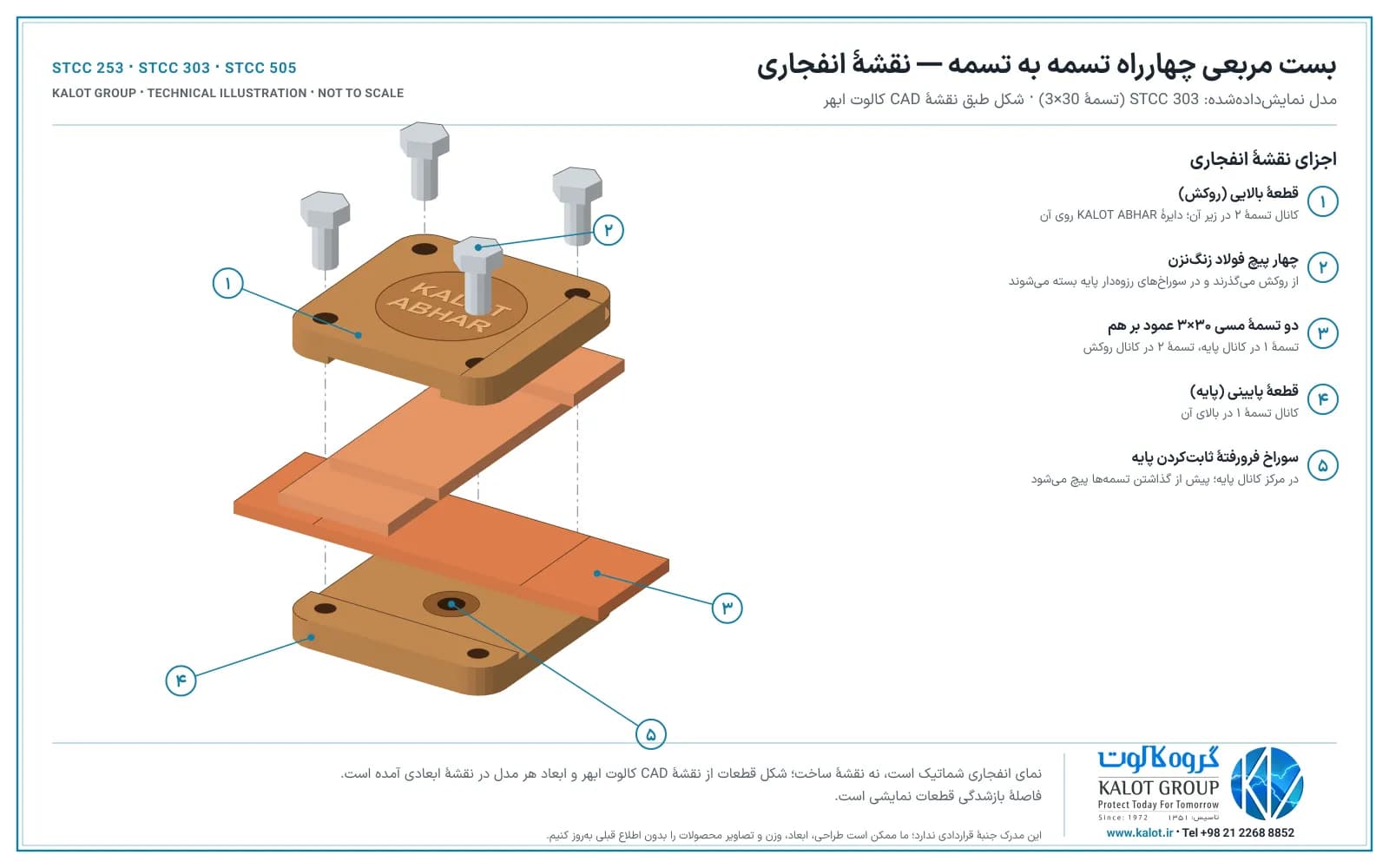

- نمای انفجاری بست مربعی چهارراه تسمه به تسمه (PDF)زبان: فارسی (در زبانه جدید باز میشود)
- شماتیک نصب بست مربعی در شبکهٔ تسمهٔ روی بام (PDF)زبان: فارسی (در زبانه جدید باز میشود)
پرسشهای متداول
بست مربعی چهارراه تسمه به تسمه چه کاربردی دارد؟
برای اتصال تسمهٔ مسی تخت به تسمهٔ مسی تخت در شبکهٔ پایانههای هوایی، هادیهای نزولی و ارتینگ سیستم حفاظت در برابر صاعقه. دو تسمه میان دو قطعهٔ بدنه قرار میگیرند و با چهار پیچ گوشه مهار میشوند.
تفاوت اتصال تقاطعی، T و مستقیم چیست؟
در اتصال تقاطعی دو تسمهٔ عمود بر هم از بست عبور میکنند و مسیر هر دو ادامه دارد. در انشعاب T یک تسمه عبور میکند و تسمهٔ دیگر از همان نقطه منشعب میشود. در اتصال مستقیم، دو سر یک تسمه در یک امتداد به هم میرسند. هر سه آرایش با همین بست و بدون قطعهٔ اضافه قابل اجراست.
مدل مناسب بست را چگونه انتخاب کنیم؟
بر اساس ابعاد تسمهٔ مسی: STCC 253 برای تسمهٔ 25×3، STCC 303 برای 30×3 و STCC 505 برای تسمهٔ 50×5 میلیمتر. برای ابعاد دیگر پیش از سفارش با گروه کالوت هماهنگ کنید.
جنس بدنهٔ این بست چیست؟
بدنه از برنج و پیچها از فولاد زنگنزن است. ترکیب برنج با پیچهای فولادی معمولی یا گالوانیزه، بهویژه در حضور رطوبت و الکترولیت، میتواند شرایط خوردگی گالوانیکی را تشدید کند؛ پیچهای فولاد زنگنزن با هدف افزایش مقاومت خوردگی و حفظ کیفیت اتصال در طول زمان به کار میروند. برای شبکهٔ تسمهٔ فولادی گالوانیزه یا آلومینیومی، یا نصب در محیط خورنده یا زیر خاک، سازگاری مواد را پیش از اجرا با واحد فنی گروه کالوت هماهنگ کنید.
سوراخ وسط قطعهٔ پایینی برای چیست؟
این سوراخ فرورفته برای ثابتکردن بست به سطح سازه است و از چهار پیچی که دو قطعه را روی تسمهها میبندند جداست. چون پس از نصب زیر تسمهها قرار میگیرد، پایه را پیش از گذاشتن تسمهها و با پیچ سرخزینه ثابت کنید. باز و بستن پیچهای روکش در بازرسی، مهار بست روی سازه را تغییر نمیدهد.
هنگام نصب چه نکاتی را رعایت کنیم؟
سطح تسمهها و کانالهای بست را تمیز کنید، تسمهها را در آرایش مورد نیاز پروژه قرار دهید و چهار پیچ گوشه را بهتدریج و ضربدری سفت کنید تا فشار یکنواخت شود. برای ثابتکردن به سازه از سوراخ مرکزی قطعهٔ پایینی استفاده کنید.
این اتصال در بازرسیهای دورهای چگونه کنترل میشود؟
محکم بودن پیچها، سالم بودن بدنه و نبود خوردگی یا تغییر رنگ غیرعادی را بررسی کنید و در صورت نیاز پیوستگی الکتریکی مسیر را اندازهگیری کنید. اگر اتصال شل شده بود، پیچها را دوباره بهصورت یکنواخت سفت کنید.
