شمش مسی قلع‌اندود (شمش مسی با روکش قلع) در شاخهٔ ۴ متری

جدول شمش مسی قلع اندود: کد، ابعاد و وزن

ابعاد را به‌صورت «پهنا × ضخامت» می‌نویسیم؛ در بازار همین اندازه را «ضخامت در پهنا» هم می‌گویند، مثلاً شمش ۵۰ × ۵ را «شمش ۵ در ۵۰». وزن هر متر را از ابعاد حساب کرده‌ایم: سطح مقطع (میلی‌متر مربع) × ۸٫۹ ÷ ۱۰۰۰، با چگالی مس ۸٫۹ گرم بر سانتی‌متر مکعب؛ وزن هر شاخهٔ ۴ متری، چهار برابر آن است. وزن شمش قلع‌اندود را همان وزن شمش مسی ساده می‌نویسیم، چون روکش قلع لایه‌ای نازک روی سطح است. همهٔ اندازه‌ها در شاخهٔ ۴ متری عرضه می‌شوند. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

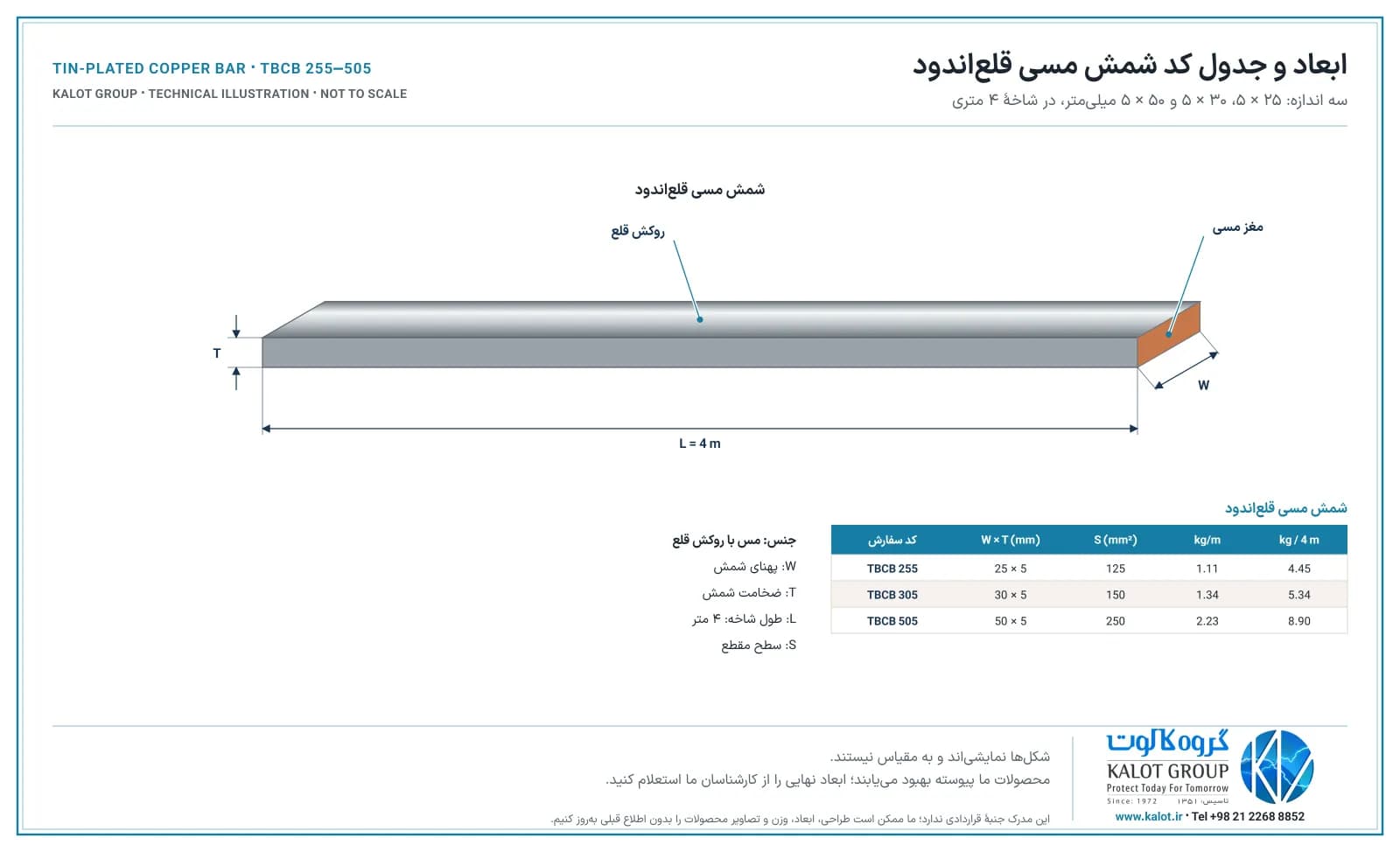

ابعاد و جدول کد شمش مسی قلع‌اندود

دانلود ابعاد و جدول کد (PDF)

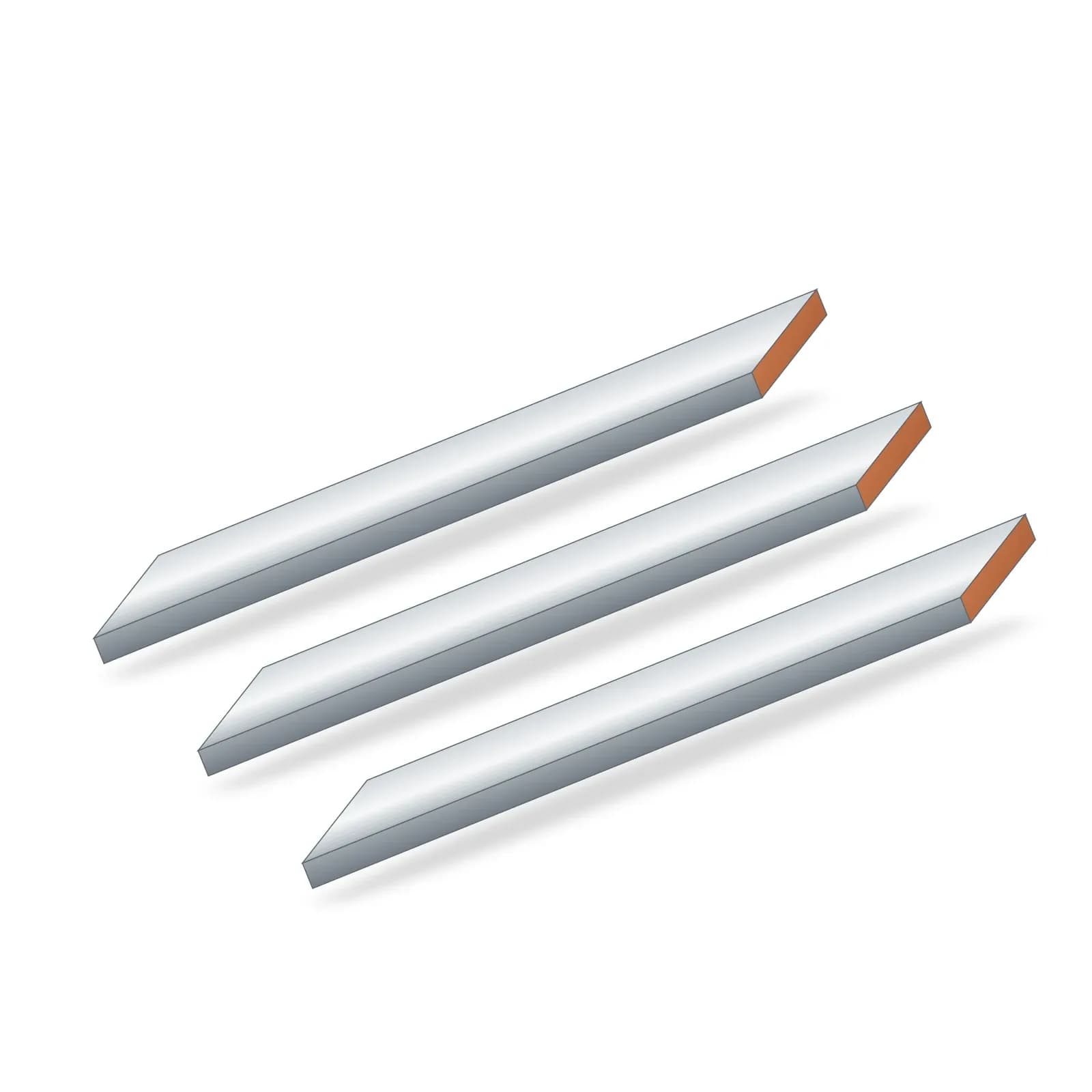

شکل عرضهٔ شمش مسی قلع‌اندود

شمش مسی قلع‌اندود همان شمش مسی است که روی سطح‌هایش لایه‌ای از قلع نشسته است و در شاخهٔ ۴ متری عرضه می‌شود. این شمش آلیاژ مس و قلع نیست: مغز آن مس است و سر بریده و جای سوراخ آن مسی دیده می‌شود. برای مسیرهای بلند، تسمهٔ مسی قلع‌اندود در رول را عرضه می‌کنیم.

کاربردهای شمش مسی قلع اندود

• تماس با سازهٔ گالوانیزه در هوا: شینه یا رابط مسی که به ستون، تیر یا سازهٔ گالوانیزه وصل می‌شود؛ دست‌کم ۲۵۰ میلی‌متر بالاتر از زمین، با پوشش ضد خوردگی روی محل اتصال و پایین‌تر از قطعهٔ گالوانیزه. برای اتصال تسمه به سازه، بست هم‌بندی تسمه به صفحهٔ فلزی را ببینید.
• ارت بار و شینهٔ هم‌بندی: شینه‌های ارت در اتاق برق، پست و اتاق ترانسفورماتور، به‌ویژه در محیط مرطوب؛ نسخهٔ قلع‌اندود ارت بار بدون مقره هم از شمش ۵۰ × ۵ است. برای هم‌بندی، هم‌بندی و هم‌پتانسیل‌سازی را ببینید.
• اتصال با کابلشو قلع‌اندود: سطح قلع شمش با کابلشوی مسی قلع‌اندود هم‌جنس است؛ برای هم‌بندی درِ تابلو و قطعات متحرک، تسمهٔ انعطاف‌پذیر هم‌بندی را ببینید.

نکته‌های اجرا

1. شمش را به طول لازم ببرید؛ سر بریده و جای سوراخ مسی‌اند و در تماس با گالوانیزه یا آلومینیوم باید با پوشش ضد خوردگی پوشانده شوند.
2. قطر پیچ را بیشتر از یک‌سوم پهنای شمش نگیرید (⁦BS 7430⁩) و روکش قلع را در محل تماس نتراشید.
3. اتصال را با پیچ و مهره و واشر تخت پهن ببندید؛ هر هادی روی سوراخ خودش.
4. شمش قلع‌اندود را بالای زمین نصب کنید؛ در خاک و بتن، شمش مسی ساده یا تسمهٔ مسی را به کار ببرید.

ابزار نصب

بازدید

استعلام قیمت شمش مسی قلع‌اندود

برای استعلام قیمت شمش مسی قلع‌اندود، اندازه، تعداد شاخه و کاربرد را برای کارشناسان ما بفرستید تا قیمت روز را اعلام کنند. قیمت به قیمت روز مس و وزن شمش بستگی دارد و شمش قلع‌اندود به‌خاطر روکش قلع کمی بیشتر از شمش ساده قیمت دارد.

قلع در جدول پتانسیل فلزها از مس به روی و آلومینیوم نزدیک‌تر است؛ پس جایی که شمش با فولاد گالوانیزه یا آلومینیوم تماس دارد، سطح قلع به‌جای مس با آن‌ها در تماس است و اختلاف پتانسیل محل تماس کم می‌شود. قلع رویهٔ شمش را در هوا از تیره شدن حفظ می‌کند و سطح تماس پیچ را تمیز نگه می‌دارد. رسانایی و وزن شمش همان مس است. روکش قلع، اتصال به گالوانیزه را از پوشش ضد خوردگی بی‌نیاز نمی‌کند، چون سر بریده و جای سوراخ مسی‌اند؛ و در خاک، مس قلع‌اندود همان رفتار مس را دارد. برای مسیرهای بلند، تسمهٔ مسی قلع‌اندود را ببینید.

مزایای شمش مسی قلع‌اندود کالوت

• سطح قلع رو به گالوانیزه: در هوا، سطح قلع به‌جای مس با فولاد گالوانیزه و آلومینیوم در تماس است.
• شاخهٔ صاف: برای شینه‌ها و اتصال‌های پیچی که باید صاف بمانند.
• وزن مس: سطح مقطع و وزن هر متر همان شمش مسی ساده است.
• هم‌خوان با محصولات کالوت: ارت بار قلع‌اندود، کابلشوی قلع‌اندود و تسمه‌های مسی.

این محصولات را هم ببینید

⁦BS 7430⁩:2011 و استاندارد ملی ایران ۴۱۲۳ (آیین کار اتصال به زمین) هادی مسی را که با فولاد گالوانیزه تماس دارد یا روی آن تکیه می‌کند، قلع‌اندود می‌خواهند، محل اتصال را دست‌کم ۲۵۰ میلی‌متر بالاتر از زمین می‌خواهند و قطر پیچ را بیشتر از یک‌سوم پهنای هادی تخت نمی‌خواهند.

⁦IEC 62305-3⁩:2010 (حفاظت سازه‌ها در برابر صاعقه) اتصال فولاد به مس در هوا را، اگر جوش داده نشده باشد، با قلع‌اندود کردن کامل یا پوشش کامل و پایدار در برابر رطوبت می‌خواهد و یادآوری می‌کند که قطعهٔ مسی نباید بالاتر از قطعهٔ گالوانیزه یا آلومینیومی بدون محافظ نصب شود.

مبحث ۱۳ مقررات ملی ساختمان کمترین سطح مقطع شینهٔ اصلی اتصال زمین را با هادی مسی ۵۰ میلی‌متر مربع می‌داند؛ همهٔ اندازه‌های شمش قلع‌اندود ما ۱۲۵ میلی‌متر مربع یا بیشتر است.
