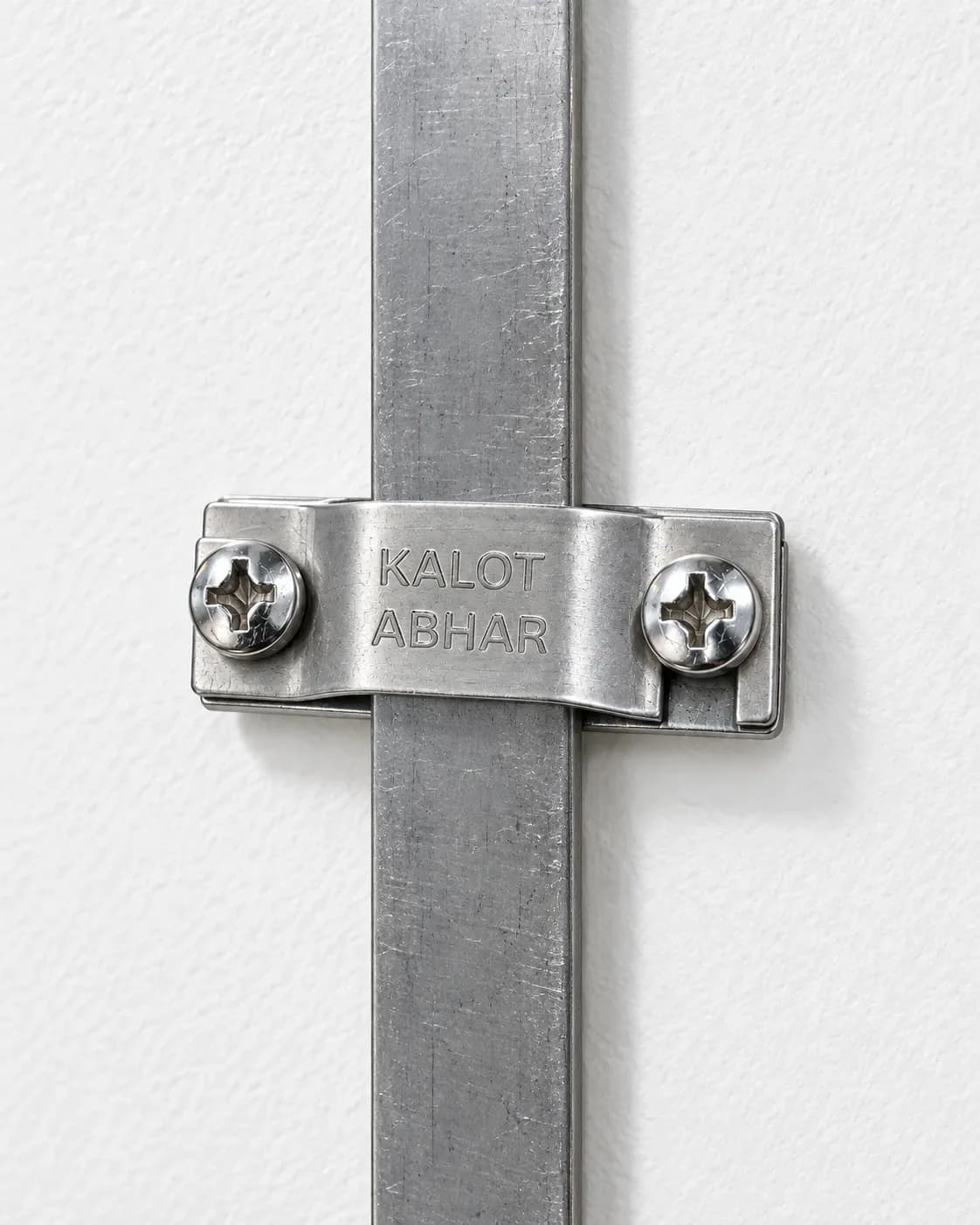

بست دوپارچه استنلس استیل اتصال تسمه به دیوار

محصولات ما پیوسته بهبود می‌یابند و ابعاد و مشخصات برخی از آن‌ها ممکن است به‌روز شود؛ پیش از خرید، آن‌ها را از کارشناسان ما استعلام کنید.

بست تسمه به دیوار چیست و چرا لازم است؟

هادی نزولی مسیر عبور جریان صاعقه از پایانهٔ هوایی روی بام تا سیستم زمین است و باید در تمام طول خود صاف، کشیده و در کوتاه‌ترین مسیر روی نما بماند. تسمهٔ لق در باد تکان می‌خورد، به نما ضربه می‌زند و ممکن است خم تند یا حلقه پیدا کند. بست تسمه به دیوار در فاصله‌های منظم روی مسیر هادی نصب می‌شود و تسمه را با سطح پهنش، صاف و محکم روی دیوار نگه می‌دارد.

این بست یک نگهدارندهٔ مکانیکی است و وظیفهٔ آن ثابت نگه‌داشتن تسمه روی سطح است. اتصال الکتریکی دو هادی به هم، مثلاً در محل انشعاب یا تغییر مسیر، با بست‌های اتصال انجام می‌شود؛ مانند بست چهارراه چندمنظورهٔ استنلس استیل یا بست اتصال دو راه تسمه به تسمه.

انتخاب میان بست‌های تسمه به دیوار کالوت

• بست دوپارچه استنلس (این محصول): برای تسمه‌های ۲۰ تا ۳۰ میلی‌متر با ضخامت ۲ تا ۳؛ سبک، تمام‌فولاد زنگ‌نزن و با درپوش شکاف‌دار برای نصب سریع.
• بست برنجی دوپارچه: بدنهٔ ریخته‌گری برنجی برای تسمه‌های ⁦25×3⁩ و ⁦30×3⁩؛ بست برنجی دو پارچه اتصال تسمه به دیوار
• بست یکپارچه: نگهدارندهٔ ساده و یک‌تکه برای تسمه‌های ⁦25×3⁩ و ⁦30×3⁩؛ بست یکپارچه تسمه به دیوار

برای هادی گرد، هم‌خانوادهٔ همین بست را انتخاب کنید: بست دوپارچه استنلس استیل اتصال سیم به دیوار، با درپوش شیاردار برای هادی ۵۰ و ۷۰ میلی‌متر مربع. اگر در انتخاب بست یا فاصلهٔ بست‌ها تردید دارید، کارشناسان ما در گروه کالوت با کمال میل راهنمایی‌تان می‌کنند.

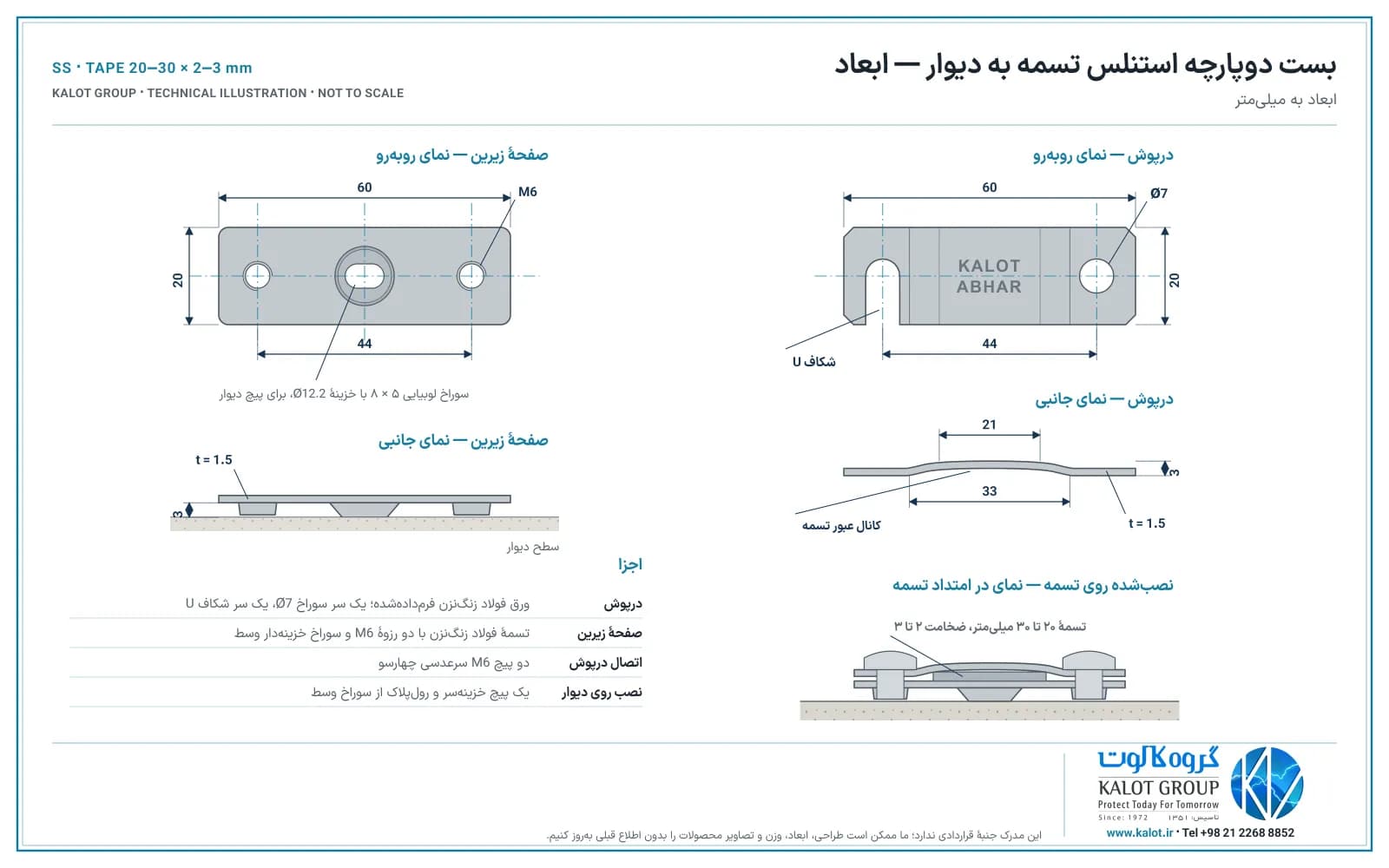

نقشه، نمای روبه‌رو و جانبی درپوش و صفحهٔ زیرین و مقطع بست نصب‌شده روی تسمه را نشان می‌دهد: طول و عرض ⁦60 × 20⁩ میلی‌متر، ورق ۱٫۵ میلی‌متر، ارتفاع پل درپوش ۳ میلی‌متر، فاصلهٔ محوری پیچ‌ها ۴۴ میلی‌متر، سوراخ ⁦Ø7⁩ و شکاف U در درپوش، و رزوه‌های ⁦M6⁩ و سوراخ لوبیایی ⁦5 × 8⁩ در صفحهٔ زیرین.

دریافت نقشه: PDF · SVG (برداری)

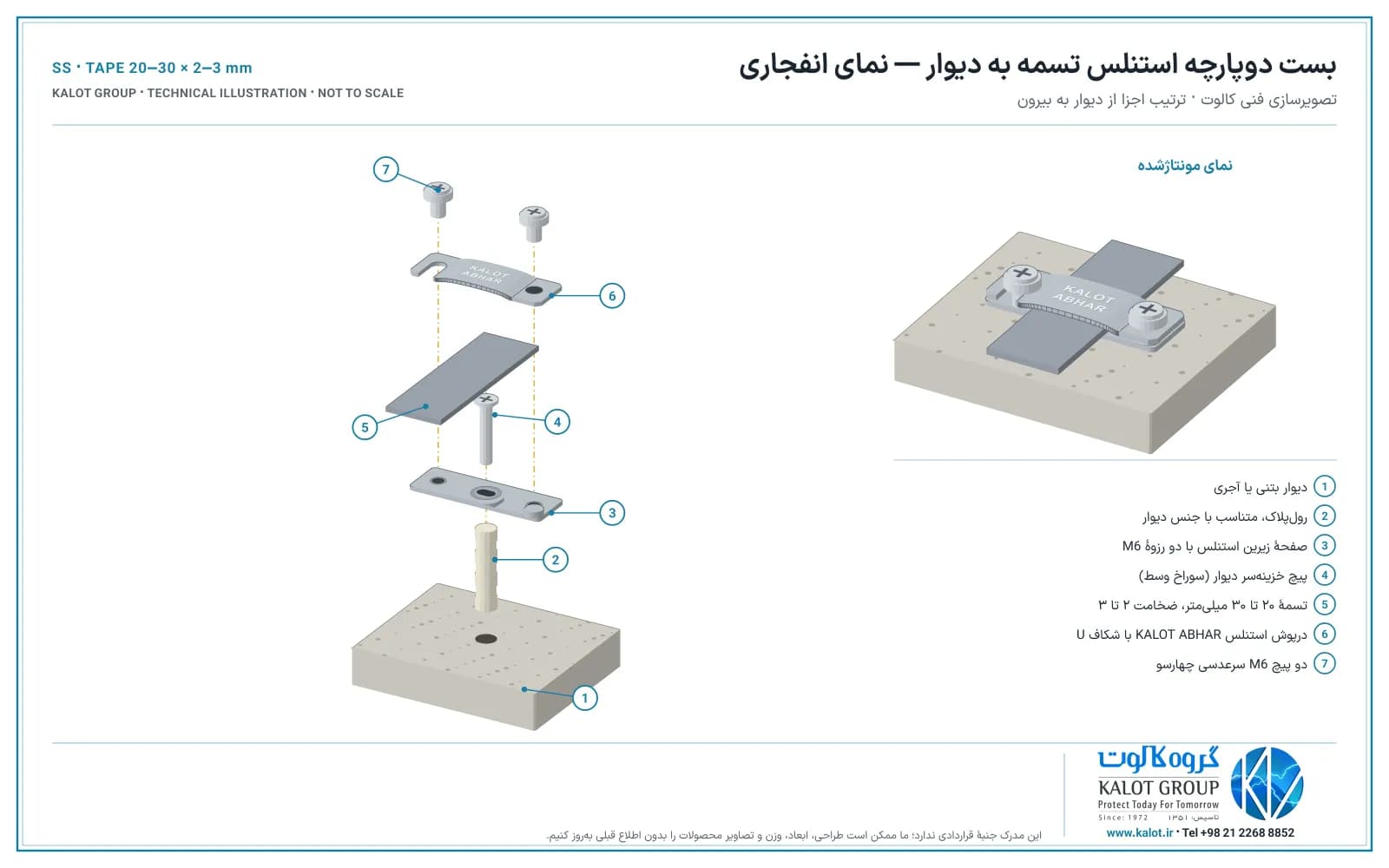

اجزای بست

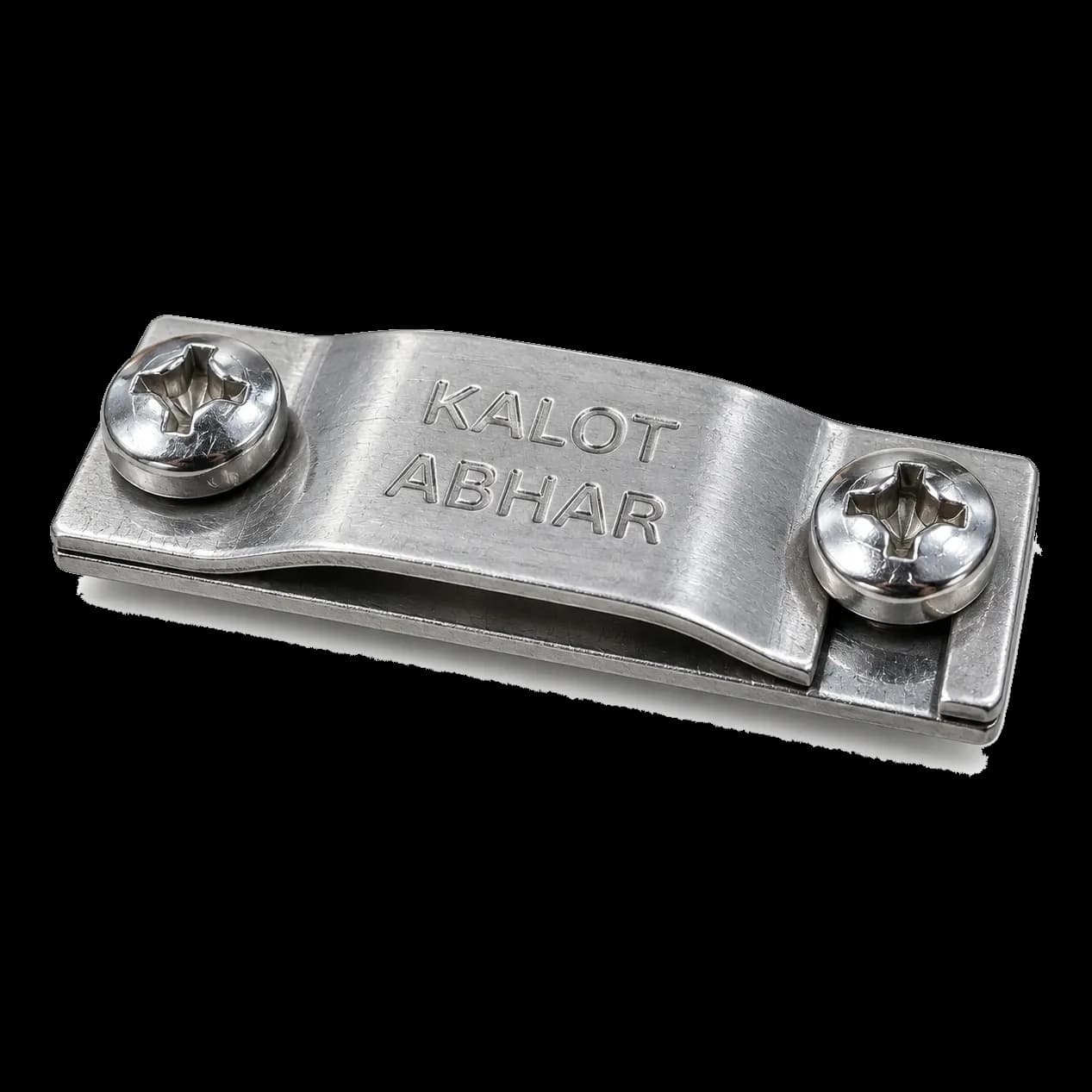

• صفحهٔ زیرین: تسمهٔ فولاد زنگ‌نزن ۱٫۵ میلی‌متری به طول ۶۰ و عرض ۲۰ میلی‌متر. در وسط آن یک سوراخ لوبیایی خزینه‌دار است که پیچ دیوار در آن می‌نشیند و برای تنظیم امتداد کمی جابه‌جایی می‌دهد؛ در دو سر آن دو رزوهٔ ⁦M6⁩ پرسی ساخته شده که پیچ‌های درپوش مستقیم در آن‌ها بسته می‌شوند، بدون نیاز به مهره در پشت کار.

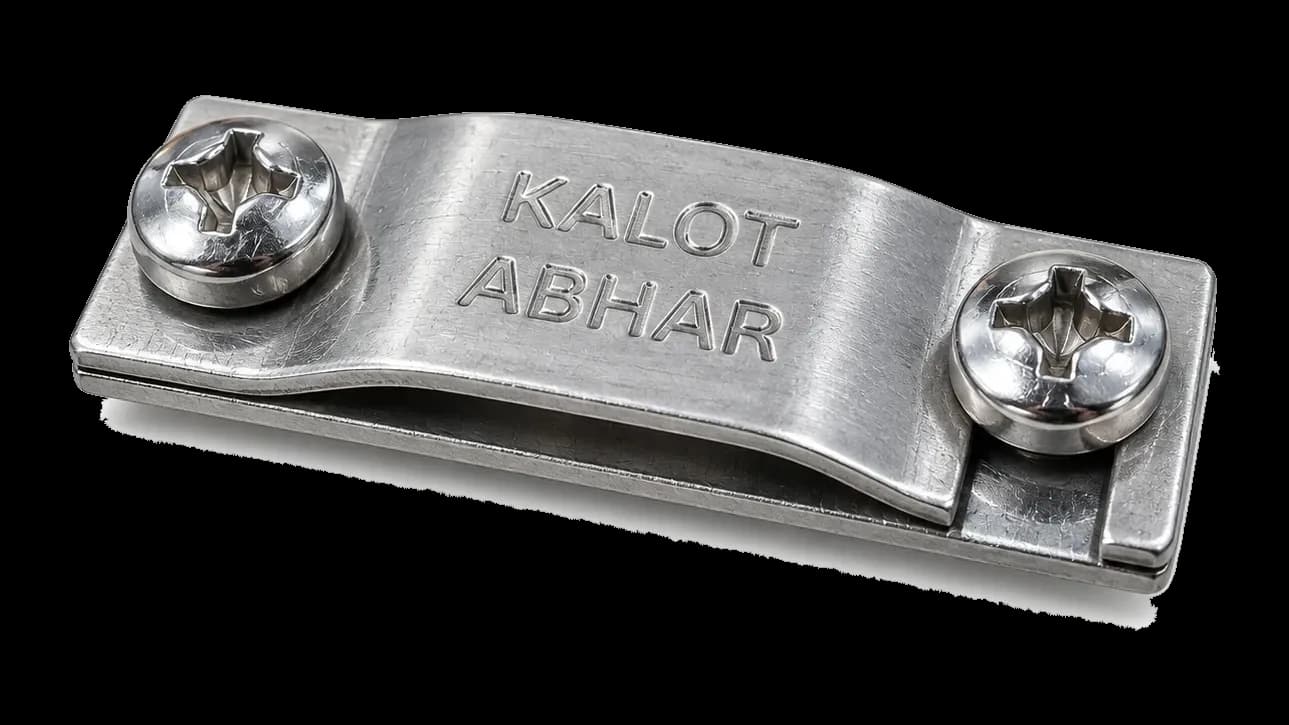

• درپوش: ورق فولاد زنگ‌نزن هم‌اندازهٔ صفحهٔ زیرین که وسط آن به شکل یک پل کم‌ارتفاع فرم داده شده و تسمه از زیر همین پل عبور می‌کند. یک سر درپوش سوراخ و سر دیگر آن شکاف U رو به پایین دارد.
• دو پیچ ⁦M6⁩ سرعدسی چهارسو: درپوش را به صفحهٔ زیرین می‌بندند و تسمه را میان پل درپوش و صفحهٔ زیرین می‌فشارند.

پل درپوش ۱٫۵ میلی‌متر از صفحهٔ زیرین فاصله دارد؛ یعنی کمتر از ضخامت تسمه. به همین دلیل وقتی پیچ‌ها سفت می‌شوند، درپوش روی تسمه فشرده می‌شود و تسمه بدون آنکه سوراخ شود، در جای خود قفل می‌شود.

چون پیچ دیوار زیر تسمه و در مرکز صفحه قرار می‌گیرد، باز و بسته کردن درپوش به اتصال بست به دیوار دست نمی‌زند؛ در بازرسی یا تعویض تسمه، درپوش باز می‌شود و صفحهٔ زیرین سر جای خود می‌ماند.

شکاف U کار نصب را ساده می‌کند: درپوش روی پیچ سمت سوراخ گرد به بالا می‌چرخد، تسمه زیر آن قرار می‌گیرد و با پایین آوردن درپوش، شکاف U از بالا روی پیچ دوم می‌نشیند. در این روش هیچ پیچی به‌طور کامل باز نمی‌شود و درپوش در حین کار روی دیوار می‌ماند؛ کار روی داربست یا با طناب سریع‌تر و کم‌خطرتر می‌شود.

کدام تسمه‌ها در این بست جا می‌شوند؟

این بست برای تسمه‌های به عرض ۲۰ تا ۳۰ میلی‌متر و ضخامت ۲ تا ۳ میلی‌متر طراحی شده است؛ یعنی رایج‌ترین اندازه‌های هادی نزولی تسمه‌ای، مانند ⁦25×2⁩، ⁦20×3⁩، ⁦25×3⁩، ⁦30×2⁩ و ⁦30×3⁩.

تسمهٔ استنلس استیل کالوت با اندازهٔ ⁦25×2⁩ بهترین همراه این بست است؛ هم‌جنس بودن بست و هادی، اجرایی یکدست و تمیز روی نما می‌سازد. تسمهٔ مسی و تسمهٔ مس با روکش قلع در همین بازهٔ اندازه هم با این بست اجرا می‌شوند.

چرا استنلس استیل؟

بست‌های هادی نزولی سال‌ها در معرض باران، آفتاب، آلودگی و رطوبت نما هستند. مقاومت فولاد زنگ‌نزن در خود فلز است، نه در پوششی که با خراش یا گذر زمان از بین برود؛ این فلز در برابر خوردگی جوّی پایدار است و ظاهر روشن آن روی نمای ساختمان تمیز و یکدست می‌ماند. پیچ‌های درپوش هم از فولاد زنگ‌نزن‌اند.

تماس تسمهٔ مسی یا مسی قلع‌اندود با بست فولاد زنگ‌نزن در شرایط معمول جوّی رایج است. در محیط‌های بسیار خورنده (صنعتی، ساحلی یا شیمیایی)، یا اگر تسمه از آلومینیوم یا فولاد گالوانیزه است، پیش از اجرا سازگاری مواد را با طراح سیستم و کارشناسان فنی گروه کالوت هماهنگ کنید.

محل نصب در سیستم صاعقه‌گیر

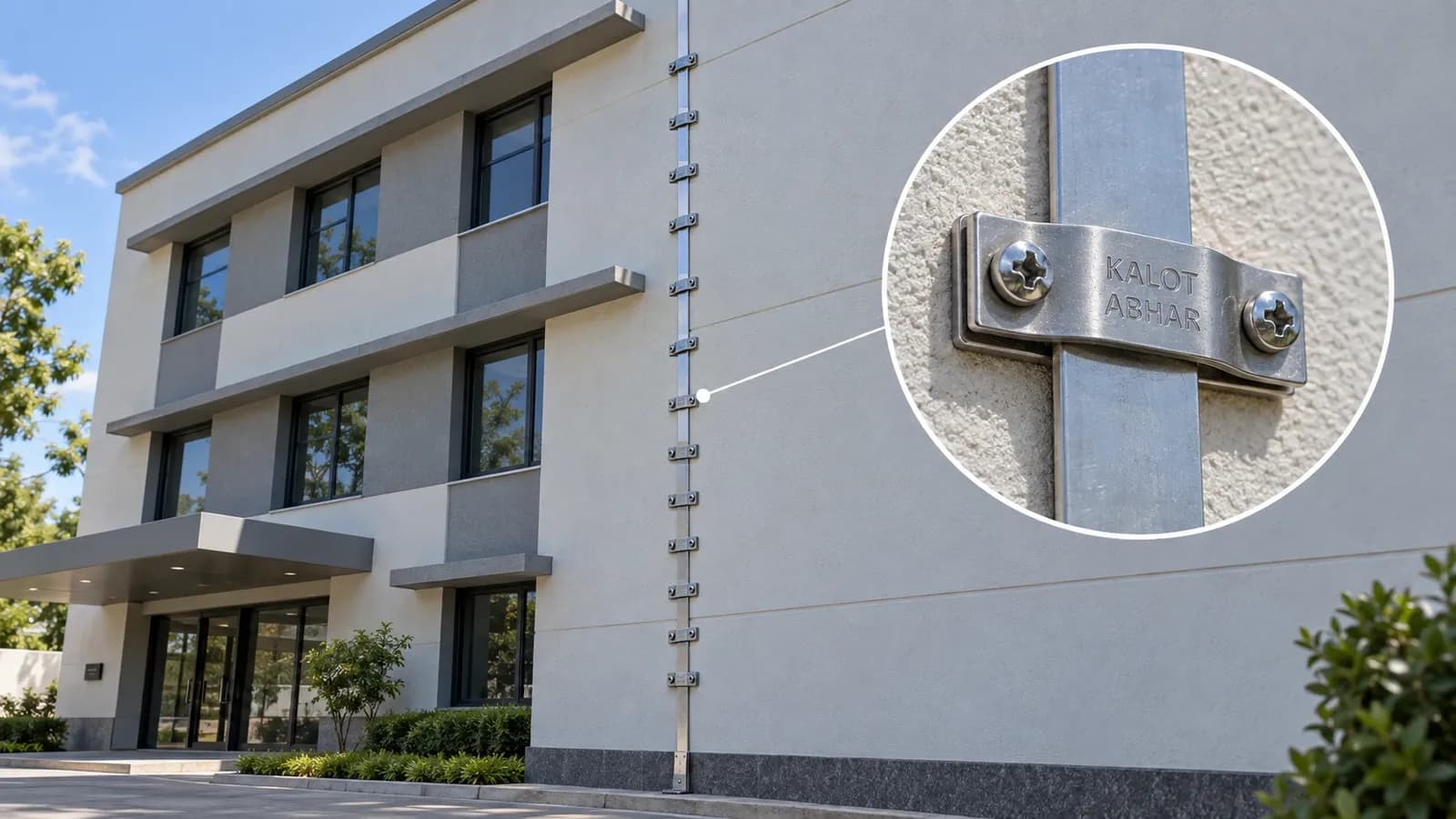

این بست روی مسیر هادی نزولی تسمه‌ای، از لبهٔ بام تا بست تست نزدیک زمین، و روی هادی‌های تسمه‌ای جان‌پناه و سطوح عمودی نصب می‌شود. هادی بام پس از عبور از لبهٔ ساختمان به هادی نزولی می‌رسد و هادی نزولی از طریق بست تست به سیستم زمین وصل می‌شود.

مراحل نصب

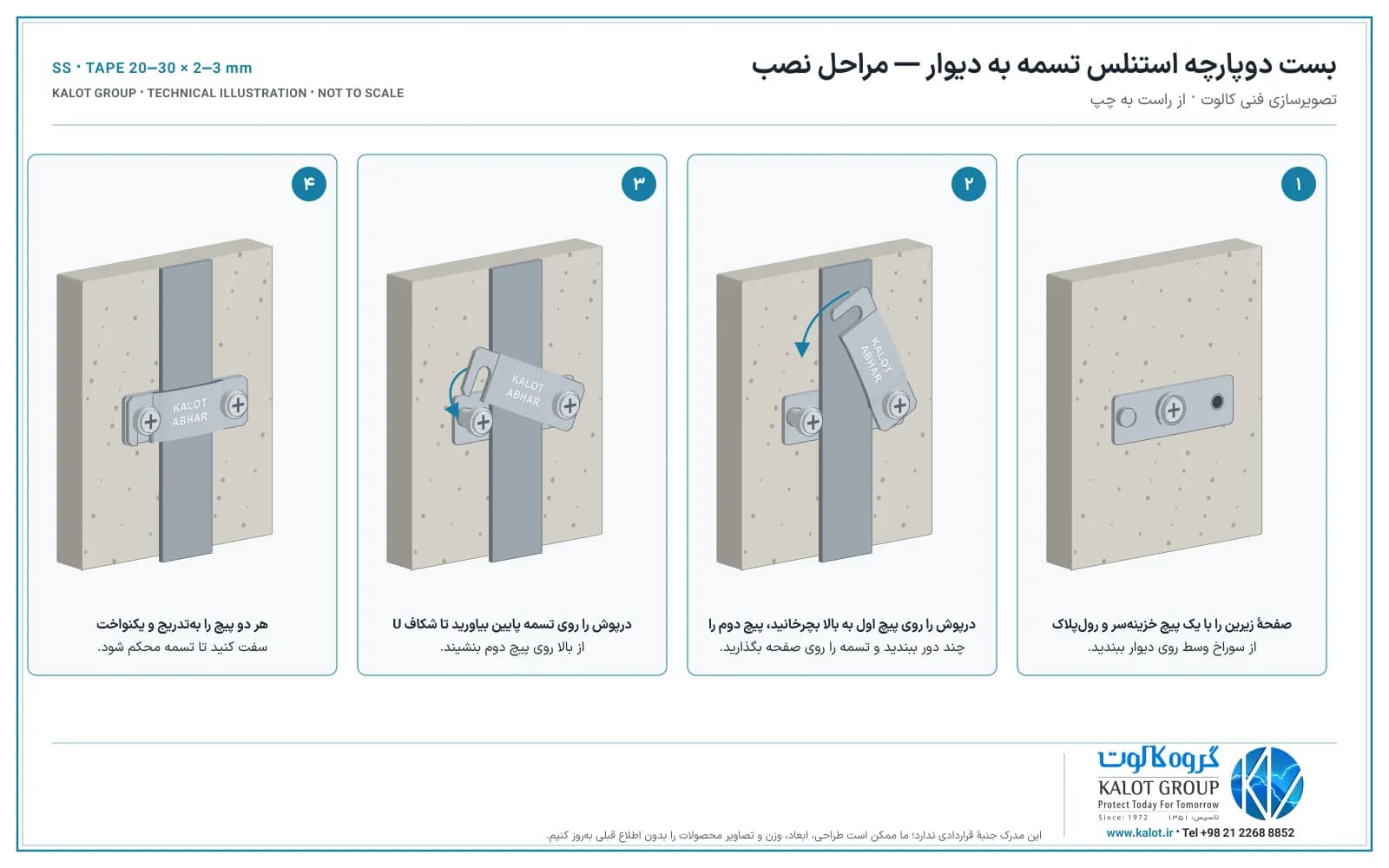

1. مسیر هادی و محل هر بست را طبق نقشهٔ سیستم روی نما علامت بزنید.
2. سوراخ دیوار را متناسب با رول‌پلاک بزنید، گردوغبار آن را پاک کنید و رول‌پلاک را جا بزنید؛ پیچ خزینه‌سر (تا قطر ۵ میلی‌متر) و رول‌پلاک را متناسب با جنس دیوار (بتن، آجر، بلوک) انتخاب کنید.
3. صفحهٔ زیرین را عمود بر مسیر تسمه بگذارید و پیچ را از سوراخ وسط ببندید تا سر پیچ در خزینه بنشیند؛ سوراخ لوبیایی اجازه می‌دهد امتداد صفحه را کمی تنظیم کنید.
4. درپوش را با پیچ ⁦M6⁩ سمت سوراخ گرد، شل روی صفحه ببندید و پیچ دوم را چند دور در رزوهٔ دیگر بپیچانید.
5. درپوش را روی پیچ اول کنار بچرخانید و تسمه را صاف و بدون پیچ‌خوردگی روی صفحه بگذارید.
6. درپوش را روی تسمه پایین بیاورید تا شکاف U از بالا روی پیچ دوم بنشیند.
7. هر دو پیچ را به‌تدریج و یکنواخت سفت کنید تا تسمه در بست محکم شود؛ از سفت کردن بیش از اندازه که ورق را تغییر شکل دهد بپرهیزید.
8. در پایان تسمه را امتحان کنید: نباید در بست بلغزد و باید در امتداد بست‌های قبلی و بعدی صاف بماند. تا ارتفاع ۲ متری از زمین، هادی نزولی را با یک محافظ مکانیکی در برابر ضربه محافظت کنید.

فاصلهٔ بست‌ها روی مسیر تسمه

تعداد و فاصلهٔ بست‌ها را طراح سیستم تعیین می‌کند و به نوع سیستم، ارتفاع ساختمان و شرایط باد بستگی دارد. دو مرجع رایج در پروژه‌های ایران چنین توصیه می‌کنند:

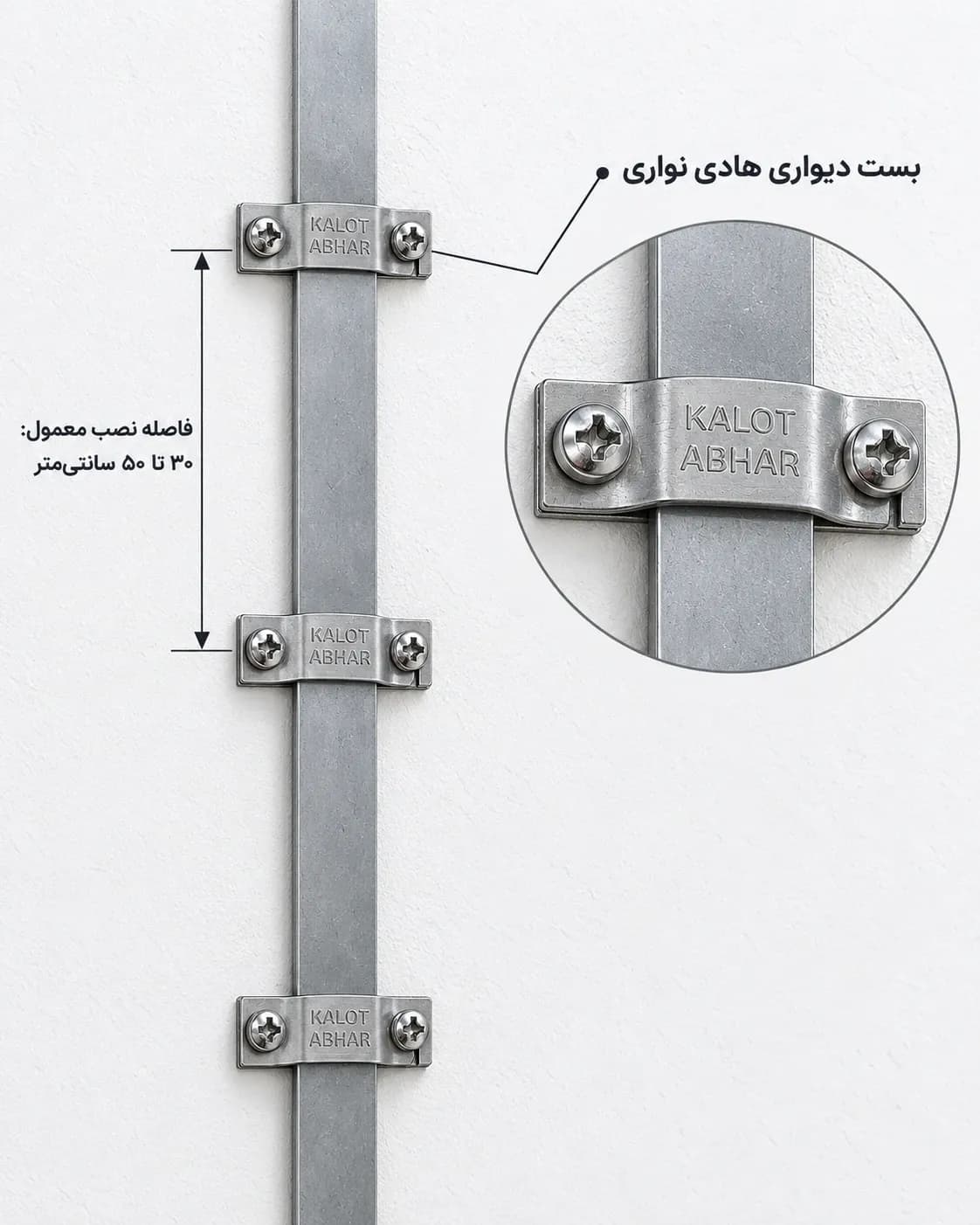

در اجراهای معمول، فاصلهٔ ۳۰ تا ۵۰ سانتی‌متر میان بست‌ها رایج است؛ در سیستم‌های ESE این فاصله را از ۳۳ سانتی‌متر بیشتر نکنید. فاصلهٔ کوتاه‌تر، تسمه را در نماهای بلند، مناطق بادخیز و محل‌هایی که در دسترس یا در معرض ضربه است محکم‌تر نگه می‌دارد. پیش و پس از هر خم یا بست اتصال هم یک بست بگذارید و هادی نزولی را تا حد ممکن مستقیم و عمودی، بدون حلقه و خم تند، اجرا کنید.

بازرسی و نگهداری

در بازرسی‌های دوره‌ای سیستم حفاظت در برابر صاعقه، بست‌ها را از نظر شل شدن پیچ‌ها، لقی تسمه، جابه‌جایی صفحهٔ زیرین یا آسیب مکانیکی بررسی کنید و در صورت نیاز پیچ‌ها را دوباره یکنواخت سفت کنید. پیوستگی الکتریکی هادی نزولی در بست تست (سکسیونر) نزدیک زمین اندازه‌گیری می‌شود.
