معرفی کامل محصول

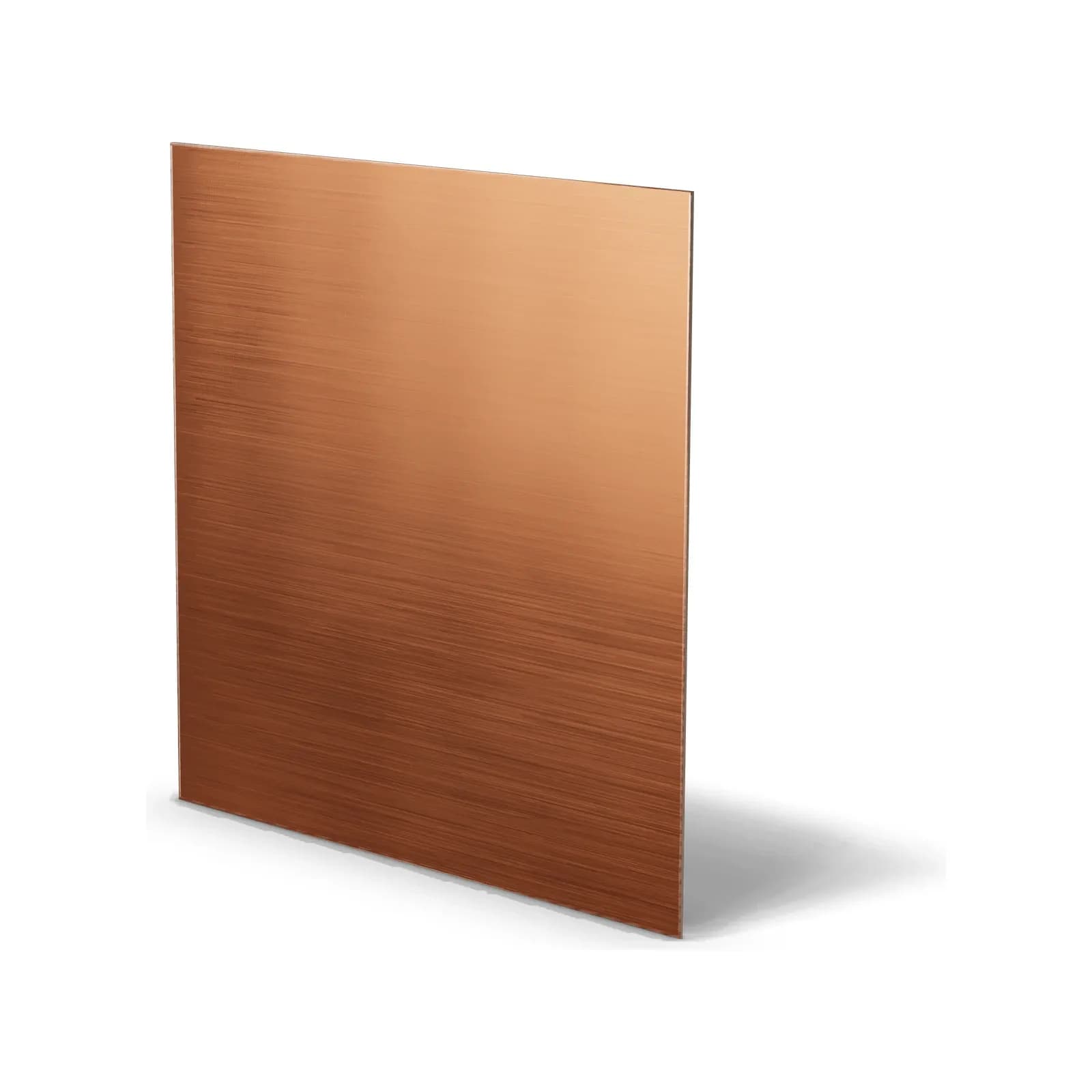

صفحه مسی چاه ارت (الکترود صفحهای مسی)
کد سفارش: SCEP 6603 · SCEP 6605 · SCEP 6653 · SCEP 6655
صفحه مسی چاه ارت گروه کالوت یک الکترود زمین صفحهای از مس یکپارچه است که ایستاده و عمودی در چاهکی پر از مادهٔ کاهندهٔ GIM نصب میشود و جریان اتصالی و جریان صاعقه را از راه سطح بزرگ خود به خاک میرساند. صفحهٔ مسی ارت را در دو اندازهٔ ۶۶۰ × ۶۶۰ و ۶۶۰ × ۵۰۰ میلیمتر و هر کدام با ضخامت ۳ یا ۵ میلیمتر عرضه میکنیم؛ از مس با خلوص استاندارد ۹۹٫۵ درصد، و با خلوص ۹۹٫۹۹ درصد به سفارش. هادی ارت، سیم یا تسمهٔ مسی لخت، با جوش احتراقی به صفحه وصل میشود. جایی که کوبیدن میلهٔ ارت شدنی نیست، مثل لایهٔ سخت نزدیک سطح، جای تنگ و محوطه‌هایی با تأسیسات زیرزمینی زیاد، صفحهٔ مسی پاسخ مطمئنی است.
روش اجرای ما ساده و آزموده است: چاهکی با قطر دستکم ۳۰ سانتیمتر بیشتر از عرض صفحه حفر میشود، صفحه روی بستری از مادهٔ کاهندهٔ GIM ایستاده قرار می‌گیرد و GIM آن را از هر طرف و تا دستکم ۱۰ سانتیمتر بالای لبه‌اش می‌پوشاند. برای اتصال هادی، جوش احتراقی و برای بالای چاهک، دریچهٔ ارت کالوت را عرضه میکنیم. جدول مقایسهٔ همین صفحه، صفحهٔ مسی را با میلهٔ ارت کاپرباند و میلهٔ ارت مس توپر از نظر فنی و مالی کنار هم نشان میدهد.
الکترود صفحهای برای زمین سخت و جای تنگ
صفحهٔ مسی همهٔ الکترود را در یک چاهک جمع میکند. جایی که سنگ یا لایهٔ سخت نزدیک سطح است، جا برای چند میلهٔ ارت نیست یا مسیر تأسیسات زیرزمینی زیاد است، صفحه را در چاهک حفاری‌شده و درون GIM نصب میکنیم. صفحه، GIM، جوش احتراقی و دریچهٔ ارت را یکجا از ما می‌گیرید تا چاه ارت شما یکپارچه اجرا شود.
- مس یکپارچه با خلوص استاندارد ۹۹٫۵ درصد؛ خلوص ۹۹٫۹۹ درصد به سفارش
- دو اندازهٔ ۶۶۰ × ۶۶۰ و ۶۶۰ × ۵۰۰ میلیمتر با ضخامت ۳ یا ۵ میلیمتر
- نصب عمودی در چاهک GIM به روش اجرای گروه کالوت
- اتصال سیم یا تسمهٔ مسی لخت با جوش احتراقی
مس یکپارچه در سراسر ضخامت
صفحه از مس یکپارچه با ضخامت ۳ یا ۵ میلیمتر عرضه میشود. مس در خاک دوام خوبی دارد و ضخامت بیشتر، حاشیهٔ خوردگی بیشتری میدهد؛ مقاومت ارت را اندازهٔ صفحه و خاک تعیین میکنند، نه ضخامت آن.
نصب عمودی درون GIM

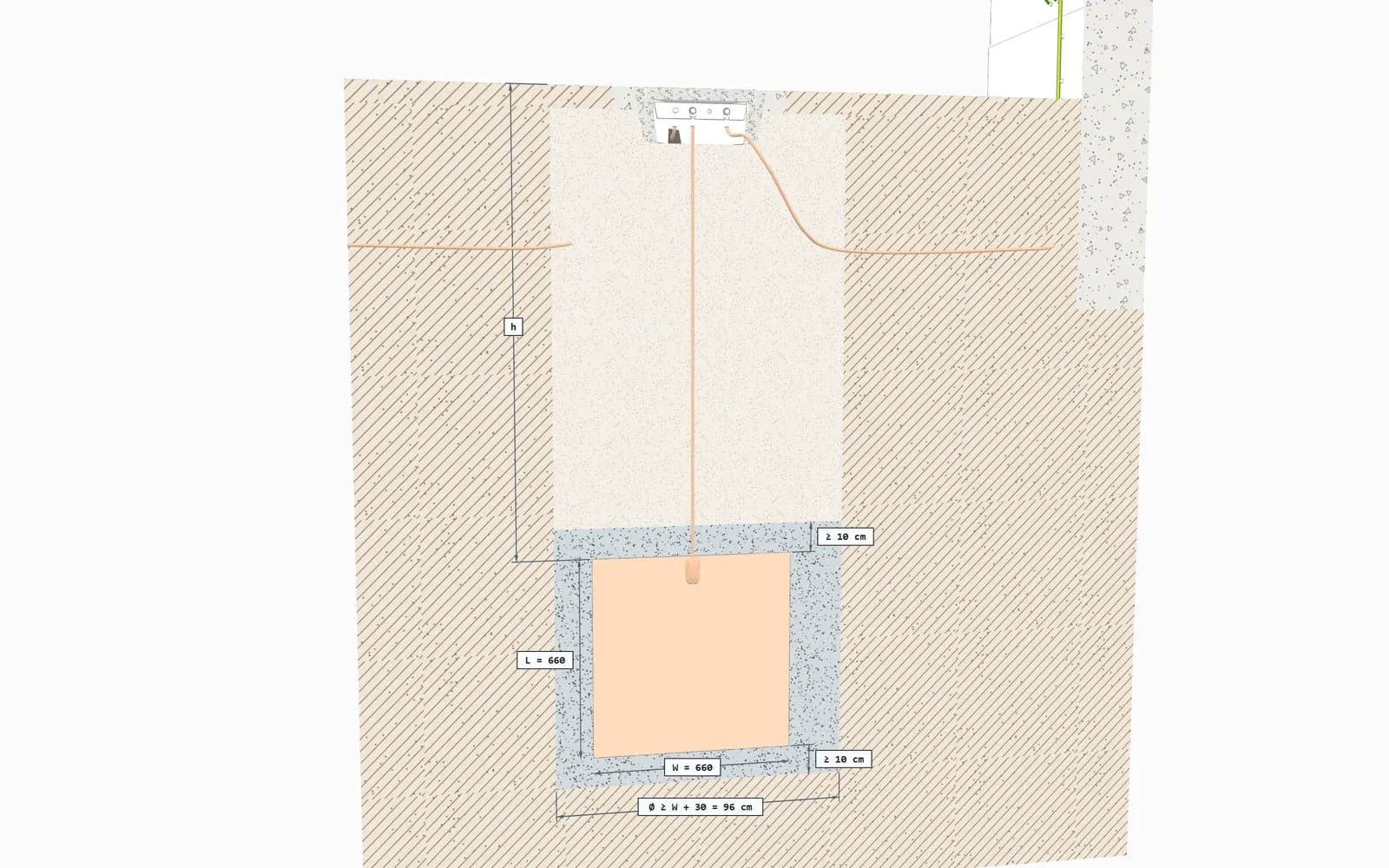

صفحه ایستاده روی بستر ۱۰ سانتیمتری GIM، در چاهکی دستکم ۳۰ سانتیمتر پهن‌تر از عرض خودش قرار می‌گیرد و GIM تا ۱۰ سانتیمتر بالای لبهٔ آن می‌رسد؛ بدنهٔ GIM دور صفحه، مقاومت الکترود را پایین می‌آورد.
لایهٔ سخت، جای تنگ، تأسیسات زیرزمینی
جایی که کوبیدن میلهٔ ارت شدنی نیست یا جا برای چند الکترود با فاصلهٔ کافی نمی‌ماند، یک صفحه در یک چاهک کار الکترود زمین را انجام میدهد.
جوش احتراقی، اتصال یکپارچه
سیم مسی لخت ۱۶ تا ۲۴۰ میلیمتر مربع یا تسمهٔ مسی لخت با جوش احتراقی به صفحه وصل میشود؛ اتصالی یکپارچه که زیر خاک سفت کردن دوباره نمیخواهد.
شش نقشه و دیتاشیت
دیتاشیت صفحهٔ مسی ارت (PDF)نقشهٔ ابعادی، نقشهٔ فنی و جزئیات جوش، شماتیک اجرا، مراحل نصب، حالت‌های اتصال و راهنمای انتخاب را با فایل PDF کنار دیتاشیت می‌بینید.
اطلاعات فنی محصول
برای نمایش بزرگ کلیک کنید
ویژگی | مقدار |
|---|---|
نوع محصول | الکترود زمین صفحهای (صفحهٔ مسی چاه ارت) |
جنس | مس یکپارچه |
خلوص | مس با خلوص استاندارد ۹۹٫۵ درصد؛ خلوص ۹۹٫۹۹ درصد به سفارش |
ابعاد (طول × عرض) | ۶۶۰ × ۶۶۰ و ۶۶۰ × ۵۰۰ میلیمتر |
ضخامت | ۳ یا ۵ میلیمتر، برای هر دو اندازه |
وزن | ۸٫۹ تا ۱۹٫۵ کیلوگرم، بسته به اندازه و ضخامت |
سطح دو رو | ۰٫۸۷ متر مربع برای ۶۶۰ × ۶۶۰ و ۰٫۶۶ متر مربع برای ۶۶۰ × ۵۰۰ |
اتصال هادی | سیم یا تسمهٔ مسی لخت با جوش احتراقی؛ سیم ۱۶، ۳۵، ۵۰، ۷۰، ۹۵، ۱۲۰ و ۲۴۰ میلیمتر مربع |
عرضه با هادی جوش‌شده | صفحه را با سیم یا تسمهٔ مسی جوش‌شده با جوش احتراقی در کارخانه هم عرضه میکنیم |
روش نصب | عمودی، در چاهکی با قطر دستکم ۳۰ سانتیمتر بیشتر از عرض صفحه و درون مادهٔ کاهندهٔ GIM |
مصرف GIM | ۳۷ کیسه برای ۶۶۰ × ۶۶۰ و ۲۴ کیسه برای ۶۶۰ × ۵۰۰، طبق جدول اجرای گروه کالوت |
کد سفارش | SCEP 6603، SCEP 6605، SCEP 6653 و SCEP 6655 |
ابعاد، ضخامت، وزن و کد سفارش صفحهٔ مسی
کد سفارش | طول L (mm) | عرض W (mm) | ضخامت H (mm) | وزن (kg) | سطح دو رو (m²) |
|---|---|---|---|---|---|
SCEP 6603 | 660 | 660 | 3 | 11.7 | 0.87 |
SCEP 6605 | 660 | 660 | 5 | 19.5 | 0.87 |
SCEP 6653 | 660 | 500 | 3 | 8.9 | 0.66 |
SCEP 6655 | 660 | 500 | 5 | 14.8 | 0.66 |
اندازه‌ها به میلیمتر است. L طول صفحه است که در چاهک عمودی می‌ایستد، W عرض و H ضخامت صفحه است. وزن از ضرب طول، عرض و ضخامت در چگالی مس (۸٫۹۴ گرم بر سانتیمتر مکعب) به دست آمده و سطح، مجموع دو روی صفحه است. محصولات ما پیوسته بهبود می‌یابند و ابعاد برخی از آنها ممکن است به‌روز شود؛ پیش از خرید، ابعاد نهایی را از کارشناسان ما استعلام کنید.

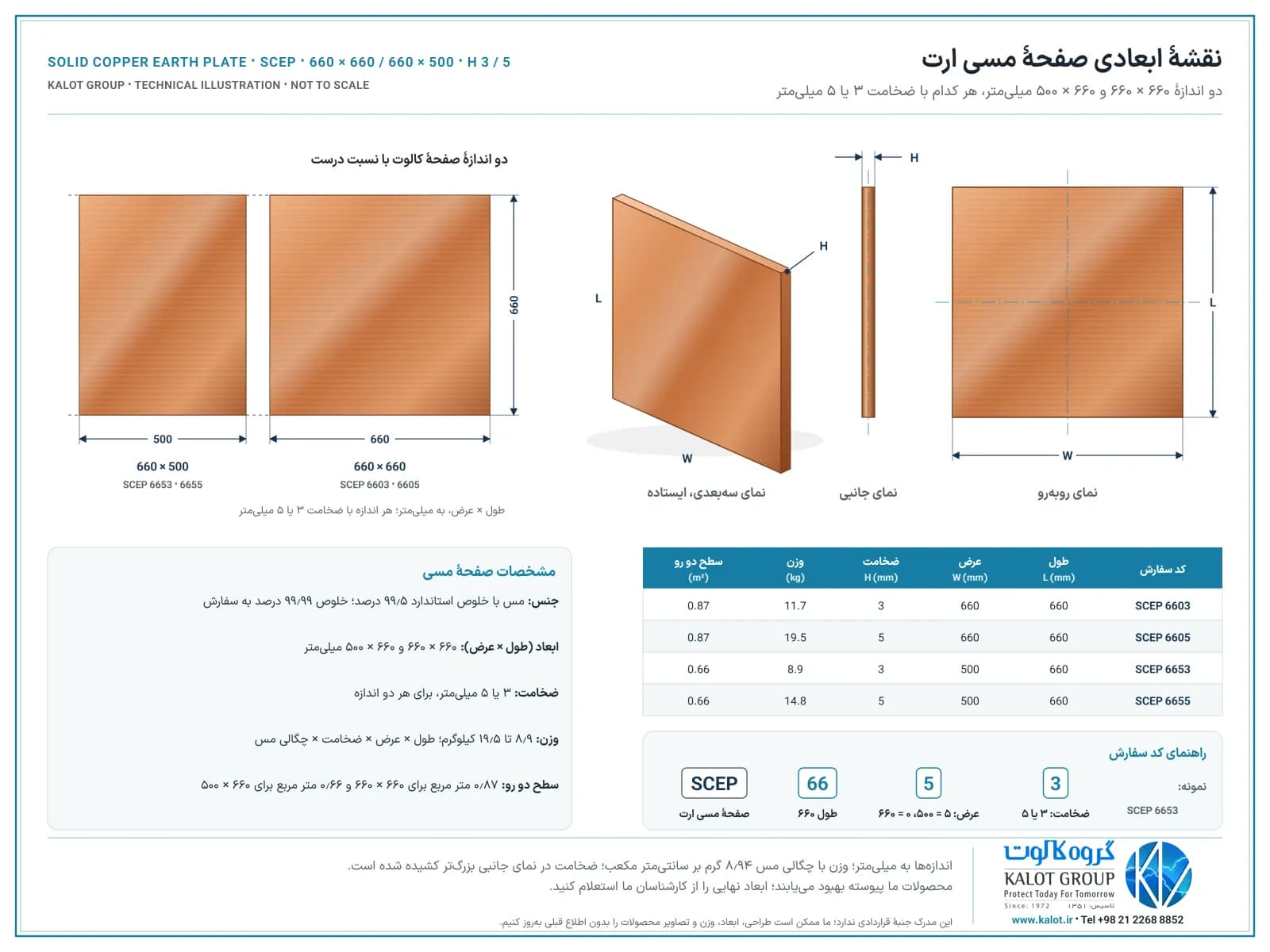

نقشهٔ ابعادی صفحهٔ مسی ارت
دانلود نقشهٔ ابعادی (PDF)

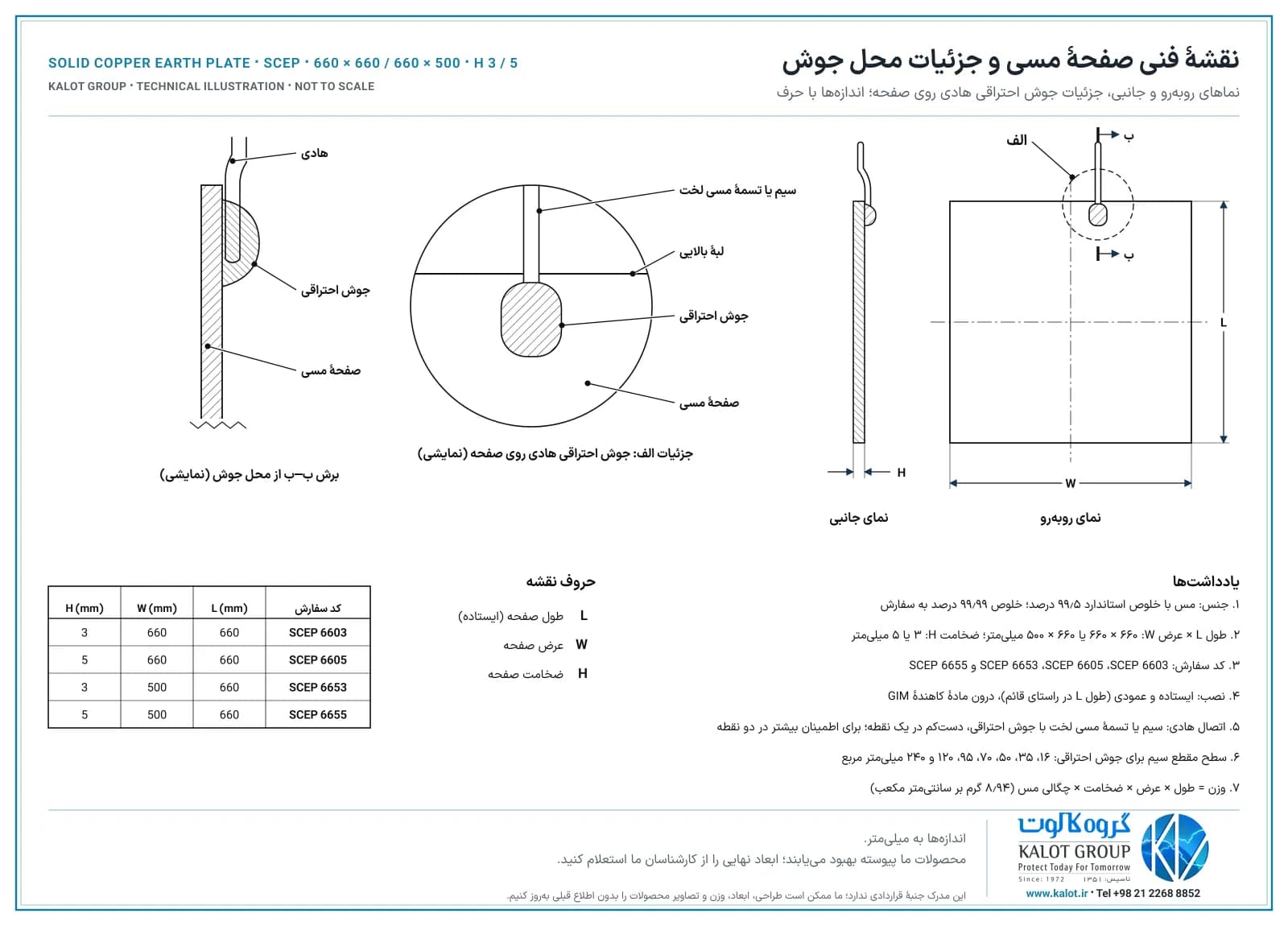

نقشهٔ فنی و جزئیات محل جوش
دانلود نقشهٔ فنی (PDF)
جنس و ساخت: صفحهٔ مس یکپارچه
صفحهٔ مسی ارت کالوت یک ورق مس یکپارچه است و مس در سراسر ضخامت آن هست؛ برای همین، خراش یا ساییدگی سطح در حمل و نصب، جنس صفحه را عوض نمی‌کند. خلوص استاندارد مس ۹۹٫۵ درصد است و صفحه را با خلوص ۹۹٫۹۹ درصد به سفارش هم عرضه میکنیم. هادی ارت نزدیک لبهٔ بالایی با جوش احتراقی به صفحه وصل میشود و صفحه با همین لبه رو به بالا، ایستاده در چاهک قرار می‌گیرد. وزن هر اندازه و ضخامت در جدول بالا آمده است؛ وزن، راه ساده‌ای برای بازشناسی صفحهٔ مس یکپارچه است.
برای نمایش بزرگ کلیک کنید
کاربردهای صفحهٔ مسی ارت
- ساختمان‌های مسکونی، تجاری و اداری: چاه ارت تأسیسات برق و سیستم حفاظت در برابر صاعقه، بهویژه جایی که محوطهٔ کوچکی برای الکترود مانده است.
- کارخانهها و کارگاه‌های صنعتی: ارت تابلوها، ماشین‌آلات و تجهیزات، در کنار شبکهٔ هم‌بندی کارخانه.
- لایهٔ سخت نزدیک سطح: جایی که میلهٔ ارت تا عمق لازم کوبیده نمی‌شود و چاهک با ابزار حفاری کنده میشود.
- محوطه‌هایی با تأسیسات زیرزمینی زیاد: مسیر لوله‌ها و کابل‌ها جای کوبیدن چند میلهٔ ارت با فاصلهٔ کافی را نمی‌گذارد؛ صفحه در یک چاهک جای کمی می‌گیرد.
- پروژه‌هایی که مشخصات فنی‌شان صفحهٔ مسی می‌خواهد: پست‌های برق، تأسیسات مخابراتی و صنعتی که الکترود صفحهای در طرح آنها آمده است.
- خاک سطحی خشک: چاهک عمیقتر کنده میشود تا لبهٔ بالایی صفحه زیر لایهٔ خشک و در خاک نمناک بنشیند.
- خاک شور و خورنده: مس در سراسر ضخامت صفحه، حاشیهٔ خوردگی بیشتری میدهد؛ میلهٔ ارت مس توپر هم برای این خاک‌ها گزینهٔ ماست.

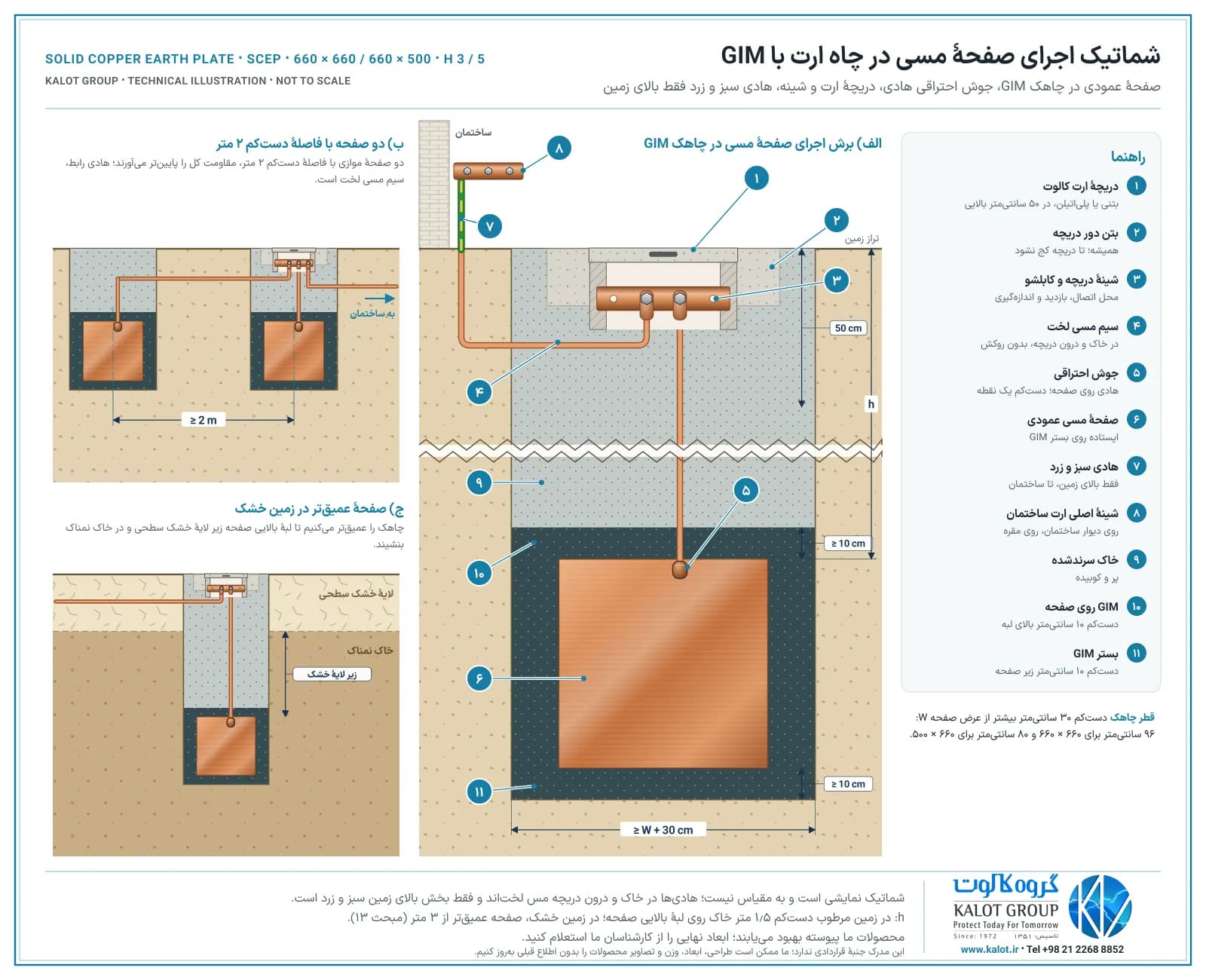

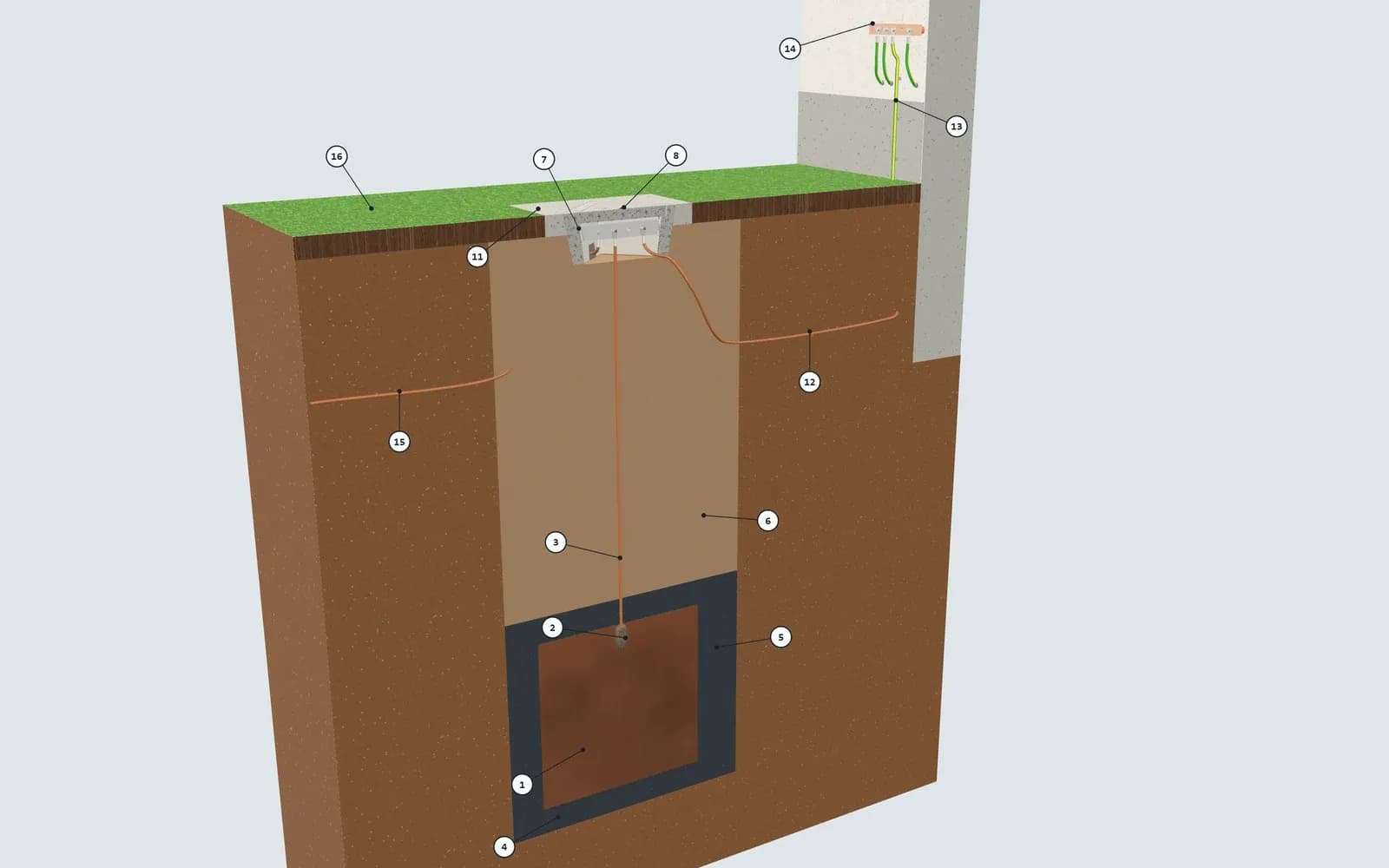

شماتیک اجرا: صفحهٔ عمودی در چاهک GIM با دریچهٔ ارت
دانلود شماتیک اجرایی (PDF)

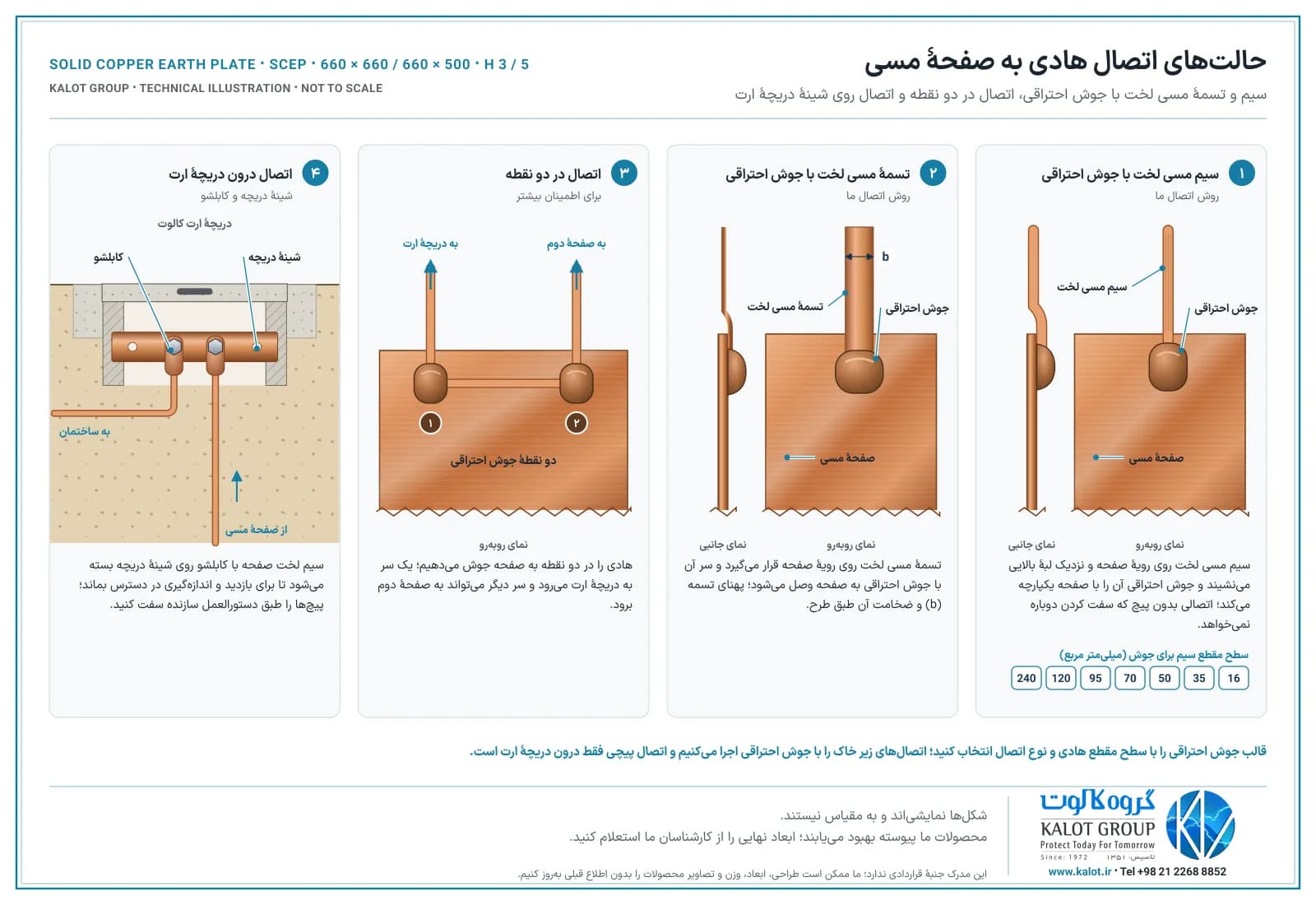

اتصال سیم و تسمهٔ مسی به صفحه با جوش احتراقی
دانلود حالت‌های اتصال (PDF)

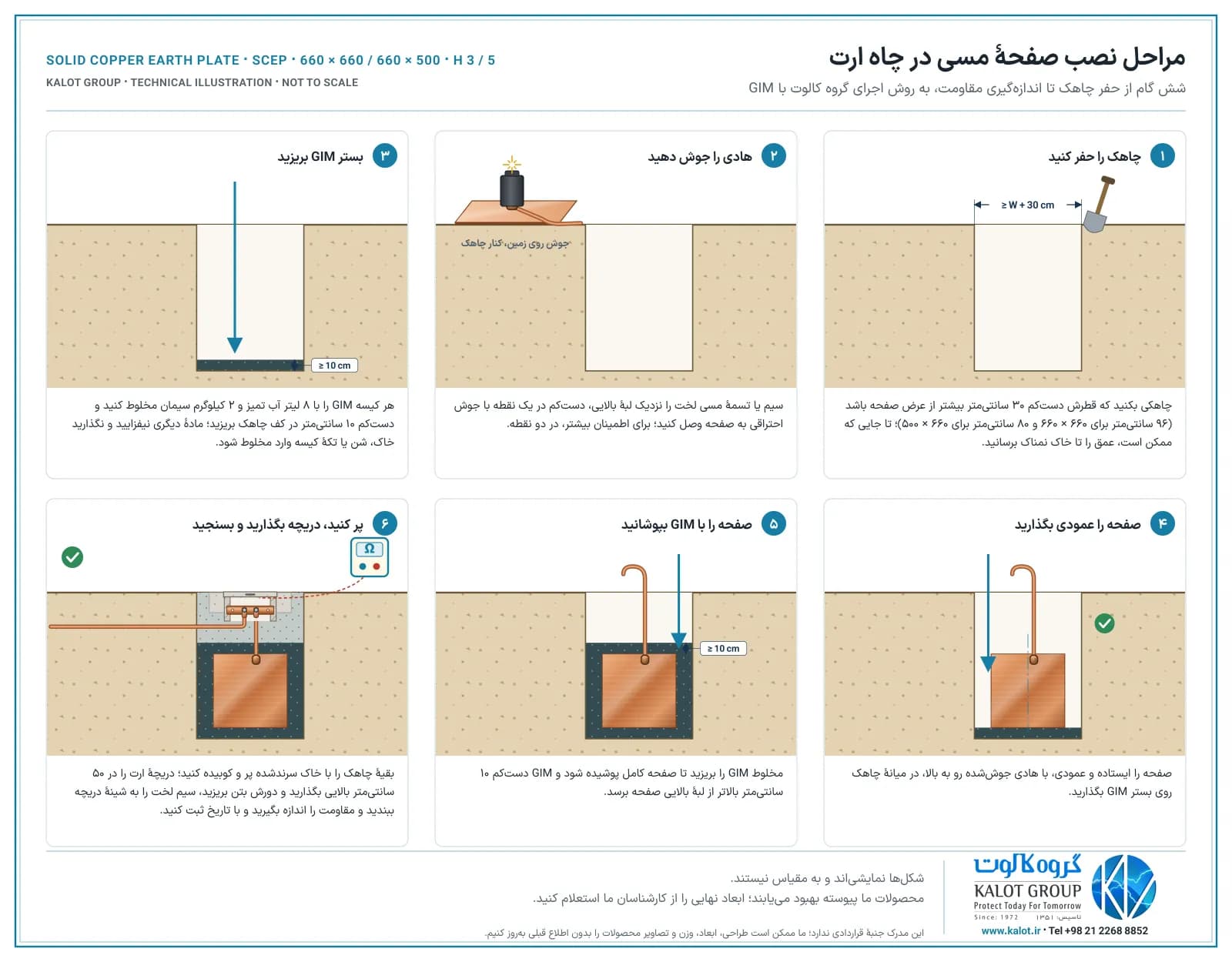

طریقهٔ نصب صفحهٔ مسی در چاه ارت
- محل چاه ارت را انتخاب کنید: خاکی که رطوبت طبیعی خود را نگه می‌دارد و از زباله، کود و مواد شیمیایی دور است. مسیر تأسیسات زیرزمینی را مشخص کنید؛ اگر مقاومت ویژهٔ خاک را می‌دانید، اندازه و تعداد صفحه را بر پایهٔ آن انتخاب کنید.
- چاهکی گرد حفر کنید که قطرش دستکم ۳۰ سانتیمتر بیشتر از عرض صفحه باشد: ۹۶ سانتیمتر برای صفحهٔ ۶۶۰ × ۶۶۰ و ۸۰ سانتیمتر برای صفحهٔ ۶۶۰ × ۵۰۰. تا جایی که ممکن است، عمق چاهک را تا خاک نمناک برسانید.
- مخلوط GIM را آماده کنید: هر کیسه GIM را با ۸ لیتر آب تمیز و ۲ کیلوگرم سیمان مخلوط کنید. مادهٔ دیگری به آن نیفزایید و نگذارید خاک، شن، تکهٔ کیسه یا پلاستیک وارد مخلوط شود.
- سیم یا تسمهٔ مسی لخت را نزدیک لبهٔ بالایی، دستکم در یک نقطه با جوش احتراقی به صفحه وصل کنید؛ برای اطمینان بیشتر، در دو نقطه. قالب جوش را با سطح مقطع هادی انتخاب کنید.
- دستکم ۱۰ سانتیمتر مخلوط GIM در کف چاهک بریزید و صفحه را ایستاده و عمودی، با هادی جوش‌شده رو به بالا، در میانهٔ چاهک روی این بستر بگذارید.
- مخلوط GIM را دور صفحه بریزید تا صفحه کامل پوشیده شود و GIM دستکم ۱۰ سانتیمتر بالاتر از لبهٔ بالایی آن برسد. طبق جدول اجرای ما، صفحهٔ ۶۶۰ × ۶۶۰ به ۳۷ کیسه و صفحهٔ ۶۶۰ × ۵۰۰ به ۲۴ کیسه نیاز دارد؛ برای چاهکهای دیگر، محاسبهگر مصرف GIM را ببینید.
- بقیهٔ چاهک را با خاک سرندشده پر و لایه‌به‌لایه کوبیده کنید. در ۵۰ سانتیمتر بالایی، دریچهٔ ارت را بگذارید و دور آن بتن بریزید؛ سیم مسی لخت را درون دریچه با کابلشو به شینهٔ دریچهٔ ارت ببندید و پیچ‌ها را طبق دستورالعمل سازنده سفت کنید.
- هادی را از دریچه تا ساختمان لخت و درون خاک ببرید و فقط بخش بالای زمین را با سیم سبز و زرد به شینهٔ اصلی ارت ساختمان برسانید. مقاومت چاه ارت را پس از اجرا اندازه بگیرید و با تاریخ در پروندهٔ سیستم ارت ثبت کنید.
دانلود مراحل نصب (PDF)
ابزار و مواد لازم
ابزار حفاری چاهک، قالب و پودر جوش احتراقی متناسب با هادی، ظرف و همزن برای مخلوط GIM، آب تمیز و سیمان، خاک سرندشده، دریچهٔ ارت و شینهٔ آن، آچار برای پیچ‌های شینه و دستگاه اندازهگیری مقاومت زمین.
اندازهگیری مقاومت و بازدید چاه ارت صفحهای
مقاومت چاه ارت را پس از اجرا به روش افت پتانسیل (۶۲ درصد) اندازه بگیرید و نتیجه را با تاریخ، فصل و وضعیت رطوبت خاک در پروندهٔ سیستم ارت ثبت کنید؛ مبحث ۱۳ مقررات ملی ساختمان اندازهگیری پس از اجرا و اندازه‌گیری‌های دوره‌ای را می‌خواهد. در بازدیدهای دوره‌ای، درون دریچهٔ ارت سلامت سیم و سفتی اتصال روی شینه را کنترل کنید. اگر مقاومت از مقدار طرح بیشتر است، صفحهٔ دوم را با فاصلهٔ دستکم ۲ متر، و برای صفحهٔ عمیق دستکم به اندازهٔ عمق نصب، اجرا و با سیم مسی لخت به صفحهٔ اول وصل کنید. برای روش اندازهگیری، مقاومت پایانهٔ زمین چگونه اندازهگیری میشود را ببینید.
انتخاب اندازه و استعلام قیمت صفحهٔ مسی
برای استعلام قیمت صفحهٔ مسی ارت، کد سفارش یا اندازه (۶۶۰ × ۶۶۰ یا ۶۶۰ × ۵۰۰ میلیمتر) و ضخامت (۳ یا ۵ میلیمتر)، خلوص مورد نیاز (استاندارد ۹۹٫۵ درصد، یا ۹۹٫۹۹ درصد به سفارش)، تعداد، نوع و سطح مقطع هادی برای جوش احتراقی و متعلقات لازم (مادهٔ کاهندهٔ GIM، قالب و پودر جوش احتراقی، دریچهٔ ارت و شینهٔ آن) را برای کارشناسان ما بفرستید. اگر نوع خاک، رطوبت آن و فضای در دسترس را هم بگویید، کارشناسان ما در گروه کالوت در انتخاب اندازه و تعداد صفحه و روش اجرای مناسب همراه شما هستند.
برای نمایش بزرگ کلیک کنید
جنس و ضخامت الکترود، مقاومت چاه ارت را تعیین نمی‌کنند؛ آن را خاک، اندازهٔ الکترود و بدنهٔ مادهٔ کاهندهٔ دور آن تعیین میکنند. ضخامت ۳ یا ۵ میلی‌متری صفحه بر مقاومت اثری ندارد؛ آنچه ضخامت به شما میدهد، سفتی صفحه در حمل و نصب و حاشیهٔ خوردگی بیشتر در خاک است. صفحهٔ بزرگ‌تر مقاومت کمتری میدهد و دو صفحه با فاصلهٔ دستکم ۲ متر از هم، از یک صفحهٔ دو برابر بزرگ‌تر بهتر کار میکنند. در چاهک، بدنهٔ GIM دور صفحه بخشی از الکترود میشود و سطح تماس آن را با خاک بزرگ‌تر میکند. رطوبت خاک هم اثر زیادی دارد: لایهٔ سطحی خشک مقاومت را بالا می‌برد، برای همین لبهٔ بالایی صفحه را زیر این لایه و در خاک نمناک می‌گذاریم. صفحهٔ مسی جای میلهٔ ارت را در هر پروژه‌ای نمی‌گیرد؛ در خاک نرم با جای کافی، میلهٔ ارت کاپرباند کوبیده میشود و هزینهٔ اجرای کمتری دارد. جای صفحهٔ مسی آنجاست که میلهٔ ارت کوبیده نمی‌شود، جا تنگ است یا طرح پروژه الکترود صفحهای خواسته است؛ در این جاها صفحه، GIM، جوش احتراقی و دریچهٔ ارت ما یک چاه ارت کامل و قابل بازدید می‌سازند. مقاومت نهایی را پس از اجرا اندازه می‌گیریم.
مزایای صفحهٔ مسی ارت کالوت
- اجرا در زمین سخت و جای تنگ: صفحه در چاهک حفاری‌شده نصب میشود؛ جایی که کوبیدن میلهٔ ارت شدنی نیست یا جا برای چند الکترود نمی‌ماند.
- مس یکپارچه: مس در سراسر ضخامت ۳ یا ۵ میلی‌متری صفحه؛ خراش سطح جنس صفحه را عوض نمی‌کند و ضخامت، حاشیهٔ خوردگی میدهد.
- سطح تماس بزرگ: صفحه و بدنهٔ GIM دور آن، جریان را در سطح بزرگی به خاک می‌دهند و چگالی جریان روی سطح صفحه کم می‌ماند.
- اتصال یکپارچه با جوش احتراقی: هادی با جوش احتراقی به صفحه وصل میشود؛ اتصال زیر خاک یکپارچه است و سفت کردن دوباره نمیخواهد.
- قابل بازدید: اتصال سیم روی شینهٔ دریچهٔ ارت، برای بازدید و اندازهگیری در دسترس می‌ماند.
- یکجا از گروه کالوت: صفحه، GIM، جوش احتراقی، سیم مسی لخت، دریچهٔ ارت و شینهٔ آن را یکجا از ما می‌گیرید.
- محدودیت‌ها را هم بدانید: صفحهٔ مسی حفاری و GIM بیشتری از میلهٔ ارت می‌خواهد و هزینهٔ اجرای کامل آن بیشتر است؛ در خاک نرم با جای کافی، میلهٔ ارت کاپرباند را پیشنهاد میکنیم.

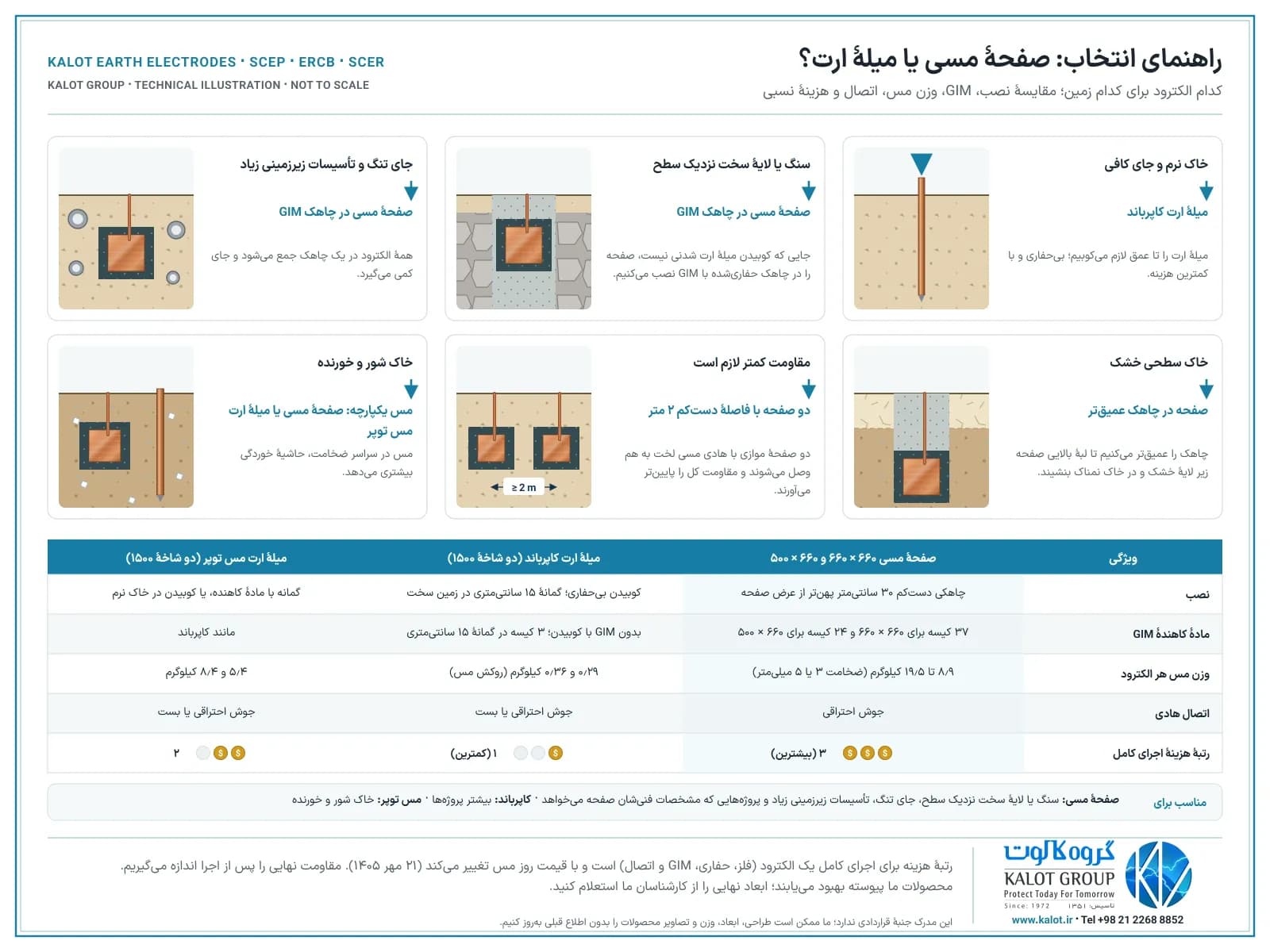

راهنمای انتخاب: صفحهٔ مسی یا میلهٔ ارت؟
دانلود مقایسه و راهنمای انتخاب (PDF)
صفحهٔ مسی یا میلهٔ ارت؟ مقایسهٔ فنی و مالی
ویژگی | صفحهٔ مسی ۶۶۰ × ۶۶۰ و ۶۶۰ × ۵۰۰ | میلهٔ ارت کاپرباند (دو شاخهٔ ۱۵۰۰) | میلهٔ ارت مس توپر (دو شاخهٔ ۱۵۰۰) |
|---|---|---|---|
جنس | مس یکپارچه؛ خلوص استاندارد ۹۹٫۵ درصد | مغز فولادی با روکش مس (دستکم ۰٫۲۵ میلیمتر) | مس در سراسر مقطع |
اندازه‌های کالوت | ۶۶۰ × ۶۶۰ و ۶۶۰ × ۵۰۰ میلیمتر؛ ضخامت ۳ یا ۵ | ۵/۸ و ۳/۴ اینچ؛ طول ۱۵۰۰ | قطر ۱۶ و ۲۰؛ طول ۱۵۰۰ |
نصب | چاهکی با قطر دستکم ۳۰ سانتیمتر بیشتر از عرض صفحه، با حفاری | کوبیدن بی‌حفاری؛ گمانه در زمین سخت | گمانه با مادهٔ کاهنده، یا کوبیدن در خاک نرم |
مادهٔ کاهندهٔ GIM | ۳۷ کیسه (۶۶۰ × ۶۶۰) و ۲۴ کیسه (۶۶۰ × ۵۰۰) | بدون GIM با کوبیدن؛ ۳ کیسه در گمانهٔ ۱۵ سانتیمتری | مانند کاپرباند |
وزن مس هر الکترود (kg) | ۸٫۹ تا ۱۹٫۵ | ۰٫۲۹ و ۰٫۳۶ (روکش مس) | ۵٫۴ و ۸٫۴ |
اتصال هادی | جوش احتراقی | جوش احتراقی یا بست | جوش احتراقی یا بست |
مقاومت در برابر خوردگی | بسیار خوب؛ مس در سراسر ضخامت | خوب، تا وقتی روکش سالم است | بسیار خوب |
خاک شور و کلریدی | خوب | متوسط | خوب |
ارزش فلز خام هر الکترود (دلار آمریکا) | ۱۳۱ تا ۲۸۹ | ۶٫۰ و ۷٫۷ | ۷۹ و ۱۲۴ |
شاخص ارزش فلز (دو شاخهٔ کاپرباند ۵/۸ اینچ = ۱) | ۲۲ تا ۴۸ | ۱ و ۱٫۳ | ۱۳ و ۲۱ |
رتبهٔ هزینهٔ اجرای کامل (۱ = کمترین) | ۳ | ۱ | ۲ |
کاربرد پیشنهادی | سنگ یا لایهٔ سخت نزدیک سطح، جای تنگ، تأسیسات زیرزمینی زیاد و پروژه‌هایی که مشخصات فنی‌شان صفحه می‌خواهد | بیشتر پروژه‌ها: ساختمان، پست برق، صاعقه‌گیر و دکل | خاک‌های شور و خورنده؛ جریان اتصالی زیاد |
این جدول در تاریخ ۲۱ مهر ۱۴۰۵ تهیه شده است. ارزش فلز خام از وزن فلز هر الکترود محاسبه شده است: مس با قیمت رسمی بورس فلزات لندن (LME) در همان روزها، ۱۴٬۸۲۲ دلار برای هر تن، و مغز فولادی میلهٔ ارت کاپرباند با قیمت روز فولاد؛ این ارزش با قیمت روز فلز تغییر میکند؛ قیمت فروش، هزینهٔ ساخت را هم در بر دارد. برای میله‌های ارت، دو شاخهٔ ۱۵۰۰ میلی‌متری (عمق ۳ متر) و برای هر نوع، اندازهٔ کوچک‌تر و بزرگ‌تر آمده است. رتبهٔ هزینه برای اجرای کامل یک الکترود است: فلز، حفاری، GIM و اتصال. مقاومت چاه ارت را خاک و اندازهٔ الکترود تعیین میکنند، نه جنس یا ضخامت آن؛ مقاومت نهایی را پس از اجرا اندازه می‌گیریم. برای آشنایی بیشتر، انتخاب جنس مناسب برای الکترود ارت و محاسبهٔ مقاومت پایانهٔ زمین را ببینید.
برای اجرای کامل چاه ارت صفحهای، این محصولات را هم ببینید
محصول | چه زمانی |
|---|---|
بستر و پوشش صفحه در چاهک؛ ۳۷ کیسه برای ۶۶۰ × ۶۶۰ و ۲۴ کیسه برای ۶۶۰ × ۵۰۰. | |
خانوادهٔ GIM، GIM Light و ECO GIM کالوت. | |
اتصال سیم یا تسمهٔ مسی لخت به صفحه؛ قالب را با سطح مقطع هادی انتخاب کنید. | |
هادی صفحه تا دریچه و ساختمان، و اتصال دو صفحهٔ موازی به هم. | |
هادی تخت برای اتصال به صفحه با جوش احتراقی. | |
در ۵۰ سانتیمتر بالای چاهک، برای بازدید و اندازهگیری؛ دور آن بتن ریخته میشود. | |
دریچهٔ سبک؛ مانند دریچهٔ بتنی، دور آن بتن ریخته میشود. | |
اتصال سیم صفحه با کابلشو درون دریچه. | |
فقط بخش بالای زمین، از دریچه تا شینهٔ اصلی ارت ساختمان. | |
شینهٔ اصلی ارت ساختمان. | |
برای خاک نرم و جای کافی؛ کوبیدن بی‌حفاری. | |
برای خاک‌های شور و خورنده، با کوبیدن یا نصب در گمانه. | |
الکترود دیگر گروه «سایر الکترودهای ارت». |
