مواد کاهنده مقاومت زمین GIM Light
GIM Light مادهٔ کاهندهٔ کربنی گروه کالوت برای خاک‌های معمولی و غیرخورنده است. چگالی، پایهٔ کربنی و روش اجرای آن عیناً مثل GIM است؛ مقاومت ویژهٔ آن کمتر از ۱ اهم‌متر (آزمون دانشگاه تربیت مدرس: ۰٫۷۷) و مقاومت پلاریزاسیون آن بیش از ۷٫۵ اهم‌مترمربع (آزمون: ۷٫۶۱) است. GIM Light برای ساختمان‌ها و پروژه‌های صنعتی و زیرساختی در خاک غیرخورنده، در کانال افقی، دور میلهٔ ارت یا دور صفحهٔ مسی اجرا می‌شود. اگر خاک محل خورنده است، GIM را انتخاب کنید. GIM Light هم مثل GIM با ۲ کیلوگرم سیمان پرتلند و ۸ لیتر آب برای هر کیسه مخلوط می‌شود؛ ملات پس از اجرا سخت می‌شود، به هادی می‌چسبد و با آب‌های سطحی شسته نمی‌شود؛ برای همین برخی به آن «سیمان هادی» هم می‌گویند. در زمین‌های سنگلاخی که کوبیدن میلهٔ ارت سخت است، کافی است کانالی کنده شود، هادی در آن قرار گیرد و ملات GIM Light روی آن ریخته شود؛ GIM Light برای زمین‌های با مقاومت ویژهٔ بالا، کوهستانی، شنی و خشک و جاهایی که احتمال شسته شدن مواد کاهنده هست هم مناسب است.
GIM Light؛ بستر رسانای کربنی برای سیستم ارت
GIM Light عضو پایه‌کربنی خانواده مواد کاهنده مقاومت زمین کالوت است و برای اجرای سیستم ارت در شرایط خاک با مقاومت ویژه بالا و خورندگی کمتر ، معرفی شده است. این ماده پس از آماده‌سازی، پیرامون هادی یا الکترود زمین اجرا می‌شود تا تماس الکتریکی آن با خاک را افزایش و بهبود یابد. در در آزمایشات جدید که بروی این محصول انجام شده است میزان مقاومت ویژه نمونه آزمون‌شده ۰٫۷۷ اهم‌متر و مقاومت پلاریزاسیون آن ۷٫۶۱ اهم‌مترمربع گزارش شده است. امکان استفاده در کانال افقی، کنار میله ارت و چاه ارت، همراه با بسته‌بندی ۱۵ کیلوگرمی، انتخاب روش اجرا و برآورد مقدار مصرف را آسان‌تر می‌کند. مقاومت نهایی سیستم ارت به شرایط خاک، طراحی الکترود و کیفیت اجرا بستگی دارد.
- پایه کربنی، مناسب خاکهایی با مقاومت ویژه بالا و معمولی
- رسانایی بسیار بالا - مقاومت ویژه ماده کمتر از ۱ اهم‌متر
- قابل اجرا در کانال، ارت میله‌ای و چاه ارت

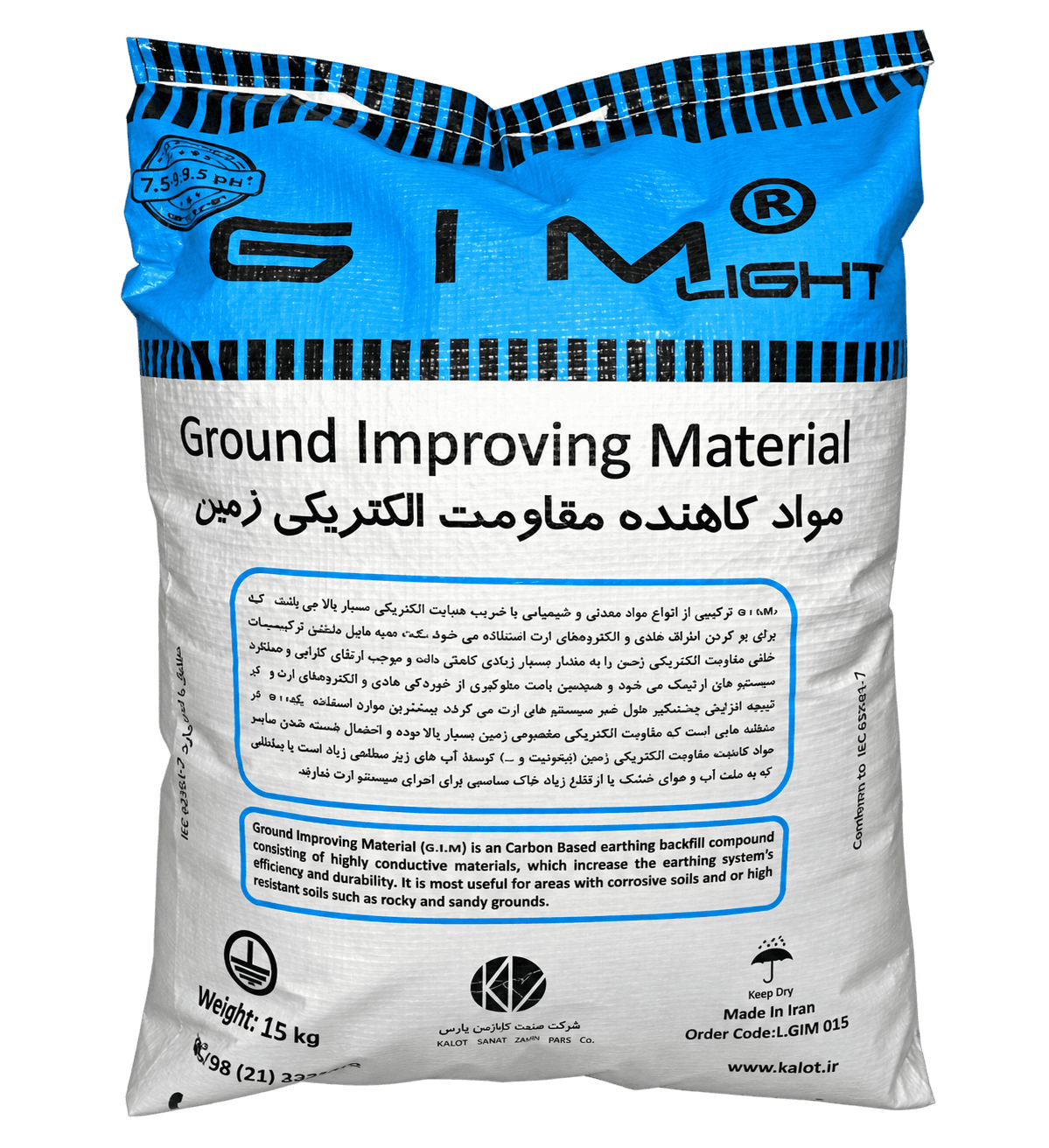

- عرضه در کیسه کامپوزیتی ۱۵ کیلوگرمی
بستر رسانای کربنی
GIM Light پیرامون هادی یا الکترود ارت قرار می‌گیرد و سطح تماس آن با خاک را بیشتر و پایدارتر می‌کند. در خانوادهٔ GIM، این محصول برای خاک‌های معمولی و غیرخورنده است.
مقاومت ویژه پایین
مقاومت ویژه ماده کمتر از یک اهم‌متر اعلام شده و برای نمونه آزمون‌شده ۰٫۷۷ اهم‌متر گزارش شده است. این عدد ویژگی و رسانایی بالای خود ماده است، نه مقاومت نهایی چاه ارت.
مقاومت پلاریزاسیون قابل ارزیابی
مقاومت پلاریزاسیون GIM Light بیش از ۷٫۵ اهم‌مترمربع است و برای نمونهٔ آزمون‌شده ۷٫۶۱ گزارش شده است. این شاخص رفتار ماده را از نظر خوردگی الکترود نشان می‌دهد؛ برای خاک‌های خورنده، GIM با پلاریزاسیون بیش از ۸ را انتخاب کنید.
سه روش اجرای متداول
روش اجرای GIM Light دقیقاً مثل GIM است: کانال افقی، دور میلهٔ ارت یا دور صفحهٔ مسی. تعداد کیسهٔ لازم به ابعاد کانال یا حفره بستگی دارد؛ آن را با محاسبه‌گر مصرف GIM ببینید.
مشخصات فنی و اطلاعات تکمیلی
مواد کاهنده مقاومت زمین GIM | Ground Improving Material
در انتخاب ماده کاهنده مقاومت زمین، مقاومت ویژه پایین ماده اهمیت دارد؛ اما برای بررسی رفتار ماده در کنار الکترود، مقاومت پلاریزاسیون نیز باید دیده شود. GIM Light با پایه کربنی برای زمین هایی با مقاومت ویژه بالا و معمولی که شرایط خوردگی بالا ندارند معرفی شده است. در نتایج نمونه آزمون‌شده این محصول، مقاومت ویژه ۰٫۷۷ اهم‌متر و مقاومت پلاریزاسیون ۷٫۶۱ اهم‌مترمربع گزارش شده است.
نمودار زیر مقاومت پلاریزاسیون GIM Light را در کنار نتیجه آزمون ECO GIM وGIM مقایسه شده اند. این مقایسه به شناخت جایگاه هر محصول کمک می‌کند، اما مقاومت نهایی چاه یا شبکه ارت را نشان نمی‌دهد. آن مقدار به خاک، آرایش الکترود و کیفیت اجرا وابسته است و باید پس از اجرا اندازه‌گیری شود. برای محیط‌های بسیار خورنده، به محصول کلاسیک GIM اصلی را مراجعه کنید.
این نمودار مقاومت پلاریزاسیون ماده را مقایسه می‌کند، نه مقاومت نهایی سیستم ارت.
ویژگی | مقدار |
|---|---|
پایهٔ ماده | کربنی (Carbon Base) |
جایگاه محصول در ایران | ترکیب بهینه‌شده؛ گزینه‌ای متعادل برای پروژه‌های عمومی با نیاز به عملکرد پایدار و اجرای آسان |
مقاومت پلاریزاسیون | بالاتر از ۷٫۵ اهم‌مترمربع (Ω·m²)؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۷٫۶۱ Ω·m² |
شرایط کاربرد | مناسب برای محیط‌ها و شرایط محیطی معمولی؛ پروژه‌های ساختمانی، صنعتی و زیرساختی |
استانداردها و نمونه‌برداری | IEC 62561-7 و IGS-I-EL-001؛ نمونه‌ها در آزمایشگاه‌های معتبر ارزیابی شده‌اند |
مقاومت ویژهٔ ماده | کمتر از ۱ اهم‌متر؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۰٫۷۷ اهم‌متر |
pH و اثر بر هادی ارت | بدون خورندگی برای هادی ارت |
حلالیت در محیط‌های اسیدی | مقاوم در برابر حل‌شدن در محیط‌های اسیدی |
میزان گوگرد | کمتر از ۱٫۵٪؛ نتیجهٔ آزمون دانشگاه تربیت مدرس: ۱٫۵٪ (حد مجاز استاندارد: ۲٪) |
مدارک زیست‌محیطی | دارای نتیجهٔ آزمون آب‌شویی (Leaching) مطابق استاندارد |
گواهی‌های آزمایشگاهی | گواهی‌های مقاومت ویژه، مقاومت پلاریزاسیون، میزان گوگرد و آزمون آب‌شویی؛ دانشگاه تربیت مدرس، دانشکده مهندسی |
مقاومت در برابر شسته‌شدن | مقاوم در برابر حل‌شدن در آب |
چسبندگی به هادی ارت | دارای خاصیت چسبندگی دائمی به هادی ارت |
دوام عملکرد | ثابت‌ماندن مقاومت الکتریکی در طول زمان؛ ماندگاری بسیار بالا |
سهولت اجرا | اجرای آسان و سازگار با انواع الکترودها و روش‌های نصب متداول؛ صرفه‌جویی در زمان اجرا |
ابعاد کیسه | حدود ۱۰ × ۴۰ × ۶۰ سانتی‌متر |
چگالی ماده | ۹۰۰ کیلوگرم بر مترمکعب |
وزن هر کیسه | ۱۵ کیلوگرم |
جنس کیسه | کامپوزیت |
