مقاومت ویژه خاک (Soil Resistivity) چیست؟

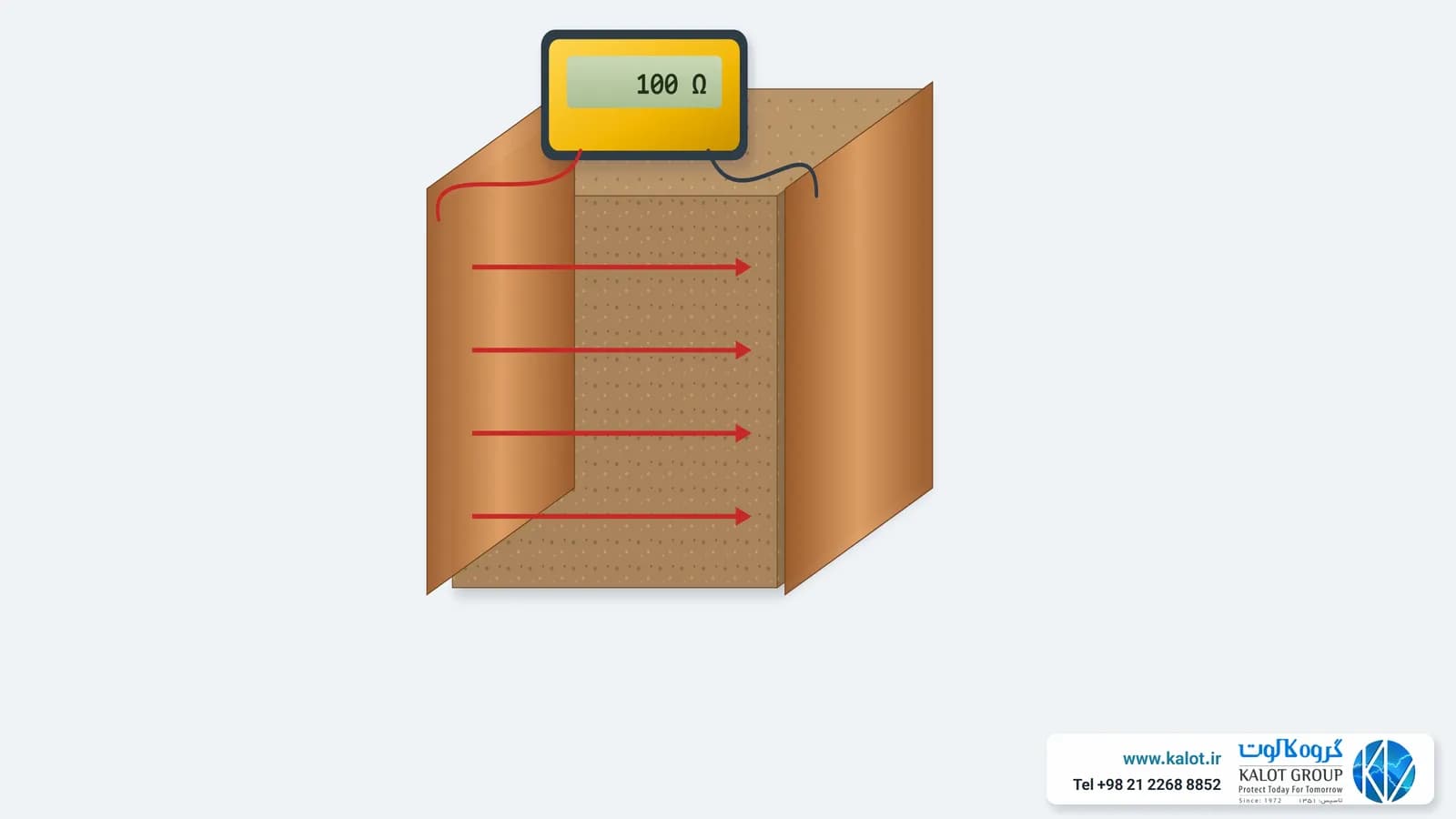

پاسخ کوتاه: مقاومت ویژهٔ خاک (ρ) مقاومت الکتریکی یک مکعب یکمتری از خاک بین دو وجه روبهروی آن است و یکای آن اهممتر (Ω·m) است. هر اهممتر برابر ۱۰۰ اهمسانتیمتر است. ρ به نوع خاک، رطوبت، دما، تراکم و نمک‌های محلول آن بستگی دارد و از چند اهممتر در آبرفت و رس مرطوب تا ۱۰۰۰ اهممتر و بیشتر در سنگ تغییر میکند.
مقاومت ویژه، برخلاف مقاومت یک الکترود، ویژگی خود خاک است. مقاومت هر الکترودی با ρ خاک نسبت مستقیم دارد. فرمول کلی آن ρ = R · A / L است که R مقاومت، A سطح مقطع و L طول نمونه است. در اندازهگیری میدانی با روش ونر، ρ = 2π · a · R است که a فاصلهٔ الکترودها و R مقاومت خواندهشده است (اندازهگیری مقاومت ویژه خاک).
جدول مقاومت ویژه خاک
جدول زیر از استاندارد BS 7430:2026 (جدول ۲) است. عددها فقط برای برآورد اولیه‌اند و جای اندازهگیری در محل را نمی‌گیرند. مقدار به بارندگی و سطح آب زیرزمینی بستگی دارد. همهٔ اعداد به اهممتر هستند.
نوع خاک یا سنگ | مقدار محتمل | بارندگی معمولی و زیاد (بیش از ۵۰۰ میلی‌متر در سال) | بارندگی کم و بیابانی (کمتر از ۲۵۰ میلی‌متر) | آب زیرزمینی شور |
|---|---|---|---|---|
آبرفت و رس‌های سبک | ۵ | به سطح آب بستگی دارد | به سطح آب بستگی دارد | ۱ تا ۵ |
رس (به‌جز آبرفت) | ۱۰ | ۵ تا ۲۰ | ۱۰ تا ۱۰۰ | ۱ تا ۵ |
مارن | ۲۰ | ۱۰ تا ۳۰ | ۵۰ تا ۳۰۰ | نامشخص |
سنگ‌آهک متخلخل (مثل گچ) | ۵۰ | ۳۰ تا ۱۰۰ | نامشخص | نامشخص |
ماسه‌سنگ متخلخل و شیل رسی | ۱۰۰ | ۳۰ تا ۳۰۰ | نامشخص | نامشخص |
کوارتزیت، سنگ‌آهک متراکم و بلوری، مرمر | ۳۰۰ | ۱۰۰ تا ۱۰۰۰ | نامشخص | نامشخص |
سنگ لوح رسی و شیل لوحی | ۱۰۰۰ | ۳۰۰ تا ۳۰۰۰ | ۱۰۰۰ و بیشتر | ۳۰ تا ۱۰۰ |
گرانیت | ۱۰۰۰ | نامشخص | نامشخص | نامشخص |
شیل ورقه‌ای، شیست، گنیس و سنگهای آذرین | ۲۰۰۰ | ۱۰۰۰ و بیشتر | نامشخص | نامشخص |
جدول دوم از IEEE 142-2007 (جدول ۴-۲) است. خاک‌ها را با ردهٔ استاندارد خاک‌شناسی (USCS) نام می‌برد و برای هر کدام مقاومت یک میلهٔ ارت ۳ متری با قطر ۱۶ میلی‌متر را هم میدهد:
نوع خاک (ردهٔ USCS) | مقاومت ویژه (اهممتر) | مقاومت میلهٔ ۳ متری (اهم) |
|---|---|---|
شن خوب‌دانه‌بندی‌شده و مخلوط شن و ماسه (GW) | ۶۰۰ تا ۱۰۰۰ | ۱۸۰ تا ۳۰۰ |
شن بددانه‌بندی‌شده (GP) | ۱۰۰۰ تا ۲۵۰۰ | ۳۰۰ تا ۷۵۰ |
شن رسی و مخلوط شن، ماسه و رس (GC) | ۲۰۰ تا ۴۰۰ | ۶۰ تا ۱۲۰ |
ماسهٔ لای‌دار (SM) | ۱۰۰ تا ۵۰۰ | ۳۰ تا ۱۵۰ |
ماسهٔ رسی (SC) | ۵۰ تا ۲۰۰ | ۱۵ تا ۶۰ |
ماسهٔ ریز لای‌دار یا رسی کم‌خمیری (ML) | ۳۰ تا ۸۰ | ۹ تا ۲۴ |
خاک ماسه‌ای ریز یا لای کشسان (MH) | ۸۰ تا ۳۰۰ | ۲۴ تا ۹۰ |
رس شنی، ماسه‌ای یا لای‌دار و رس لاغر (CL) | ۲۵ تا ۶۰ | ۱۷ تا ۱۸ |
رس غیرآلی پرخمیری (CH) | ۱۰ تا ۵۵ | ۳ تا ۱۶ |
عددهای رس به‌شدت به رطوبت وابسته‌اند. در خاک‌های پرمقاومت مثل ماسهٔ خشک و سنگ، رسیدن به مقاومت مجاز با یک یا دو الکترود ساده دشوار است و مادهٔ کاهندهٔ مقاومت زمین، الکترود عمیقتر یا شبکهٔ الکترود لازم می‌شود.
عوامل مؤثر بر مقاومت ویژه خاک

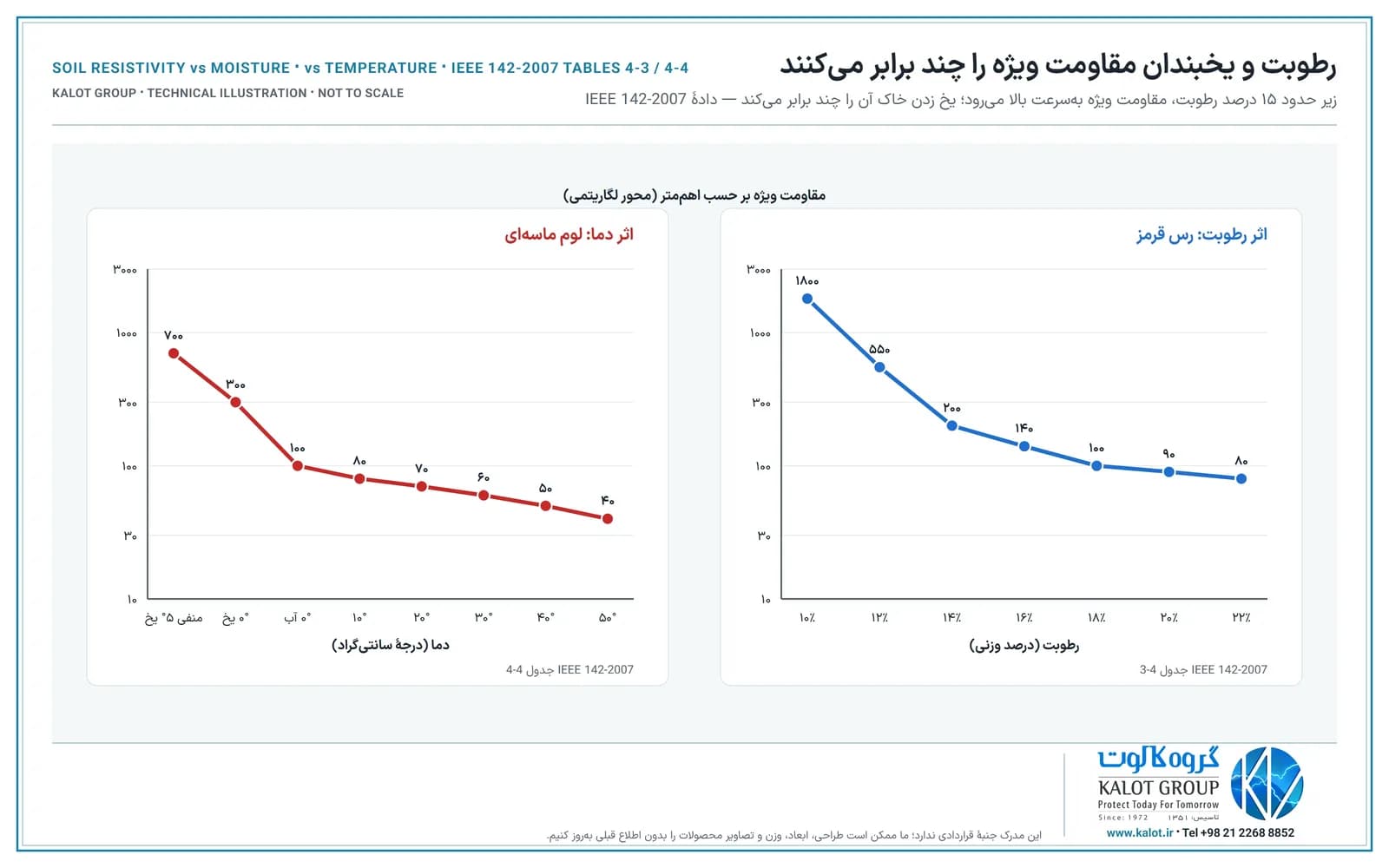

- رطوبت: جریان در خاک بیشتر از راه آب و نمک‌های محلول آن عبور میکند. طبق IEEE 142، مقاومت ویژهٔ رس قرمز با رطوبت ۲۲ درصد حدود ۸۰ اهممتر است و با رطوبت ۱۰ درصد به حدود ۱۸۰۰ اهممتر می‌رسد. زیر حدود ۱۵ درصد رطوبت، مقاومت ویژه به‌سرعت بالا میرود (آیا رطوبت خاک عامل اساسی است؟).
- دما و یخبندان: با سرد شدن خاک، مقاومت ویژه کمی بالا میرود. اما با یخ زدن آب، چند برابر می‌شود: در یک لوم ماسه‌ای از حدود ۱۰۰ اهممتر در صفر درجه با آب، به حدود ۳۰۰ اهممتر با یخ و حدود ۷۰۰ اهممتر در منفی ۵ درجه. برای همین BS 7430 بخشی از الکترود را که کمتر از ۰٫۵ متر زیر زمین است مؤثر نمی‌داند.
- نمک‌ها و مواد معدنی محلول: هرچه نمک محلول در آب خاک بیشتر باشد، مقاومت ویژه کمتر است؛ مثل خاک‌های کنار آب زیرزمینی شور در جدول بالا.
- تراکم: خاک فشرده رسانایی بیشتری از خاک سست دارد؛ پس دور الکترود باید خوب کوبیده شود.
- لایه‌بندی: خاک تقریباً هیچ‌وقت یکنواخت نیست و لایههای عمیقتر ممکن است مقاومت بسیار متفاوتی داشته باشند. اندازهگیری با فاصله‌های مختلف این لایه‌ها را نشان میدهد.
روش‌های اندازهگیری مقاومت ویژه خاک
- روش چهار نقطه‌ای ونر (Wenner): متداول‌ترین روش؛ چهار الکترود با فاصلهٔ برابر a در یک خط کوبیده می‌شوند و ρ = 2π · a · R حساب می‌شود.
- روش شلومبرژه (Schlumberger): برای بررسی لایههای عمیقتر با جابه‌جایی کمتر الکترودها مناسب است.
این روش‌ها در IEEE 81 و BS 7430 آمده‌اند. مراحل گام‌به‌گام، فاصله‌گذاری الکترودها و خطاهای رایج میدانی را در راهنمای اندازهگیری مقاومت ویژه خاک و اندازهگیری مقاومت پایانهٔ زمین آورده‌ایم. اندازهگیری مقاومت ویژهٔ خاک را هم با گزارش کامل انجام می‌دهیم.
اهمیت مقاومت ویژه خاک در ارتینگ
- تعیین ابعاد، تعداد و جانمایی الکترودهای زمین (فرمول‌های مقاومت الکترود).
- انتخاب روش مناسب کاهش مقاومت سیستم زمین: الکترود بلندتر، الکترودهای بیشتر یا مادهٔ کاهنده.
- پیش‌بینی تغییر مقاومت زمین در فصل‌های خشک و سرد.
- طراحی سیستم حفاظتی ایمن و اقتصادی (تعیین مشخصات سیستم زمین حفاظتی).
استفاده از مواد کاهنده مقاومت زمین
وقتی مقاومت ویژهٔ خاک بسیار بالاست، مثل خاک‌های سنگلاخی یا ماسهٔ خشک، حتی الکترودهای بزرگ هم ممکن است مقاومت مورد نظر را ندهند. در این شرایط مادهٔ کاهندهٔ استاندارد، خاک اطراف الکترود را رسانا و پایدار میکند. یکی از بهترین دسته‌های این مواد، مواد پایه‌کربنی‌اند که در طول زمان پایدار می‌مانند. جیم (GIM) مادهٔ کاهندهٔ پایه‌کربنی کالوت است که در پروژه‌های صنعتی و ساختمانی زیادی به کار رفته است. اینکه ماده چقدر مقاومت را کم میکند را در چرا مواد کاهنده ارت مفید است با یک محاسبه نشان داده‌ایم. برای مشاوره، نتیجهٔ اندازهگیری خاک را برای کارشناسان ما بفرستید یا از صفحهٔ تماس با ما با ما تماس بگیرید.
